Форум медтехников » Технический флейм » Технический флейм » Самый важный прибор своими руками! (Проверка электролитов в схеме.)
Самый важный прибор своими руками!
Bay_nickДата: Пятница, 26.Ноя.2010, 15:06 | Сообщение # 1
У вас сообщений: 126
Техник
OFFлайн
Российская Федерация

Омск
Электролитические конденсаторы имеют не только емкость но еще и сопротивление, что усложняет дефектовку.
Предлагаю сделать приборчик для проверки внутреннего сопротивления кондеров.
Схема представляет собой простейший блокинг-генератор на одном транзисторе.
Это схема простейшего фонарика со светодиодом на одной пальчиковой батарейке (1,5в)

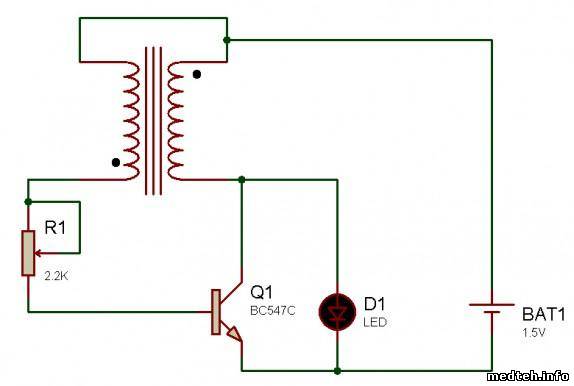

Вот схемка.


Самый тонкий и дорогой прибор - голова, но кто про это помнит?

creytДата: Пятница, 26.Ноя.2010, 15:33 | Сообщение # 2
У вас сообщений: 545
техник
OFFлайн
Российская Федерация

Кузня
И куда фтыкать кандюк ?

у меня все диоды болят

Bay_nickДата: Пятница, 26.Ноя.2010, 15:38 | Сообщение # 3
У вас сообщений: 126
Техник
OFFлайн
Российская Федерация

Омск
Подробное описание как собрать и из чего вот сдесь: http://avrdevices.ru/category/poleznyashki/
Но самое главное, как превратить фонарик в измерительный прибор!
Нужно на трансформатор намотать третью обмоточку, 1-2 витка провода максимально возможного сечения,
проще и лучше многожильным проводом и концы припаять к двум иглам.
Прибор готов!
Если конденсатор исправен то обмотка через него замыкается и светодиод тухнет или заметно притухает.
Ток измерения несколько ампер, напряжение десятые доли вольта, поэтому проверяем конденсаторы прямо в схеме!
Частота б-генератора должна быть в пределах 100 -150 КГц. При 100КГц конденсаторы емкостью 1мкф не могут быть проверены.

Вот готовый приборчик:



Самый тонкий и дорогой прибор - голова, но кто про это помнит?

Bay_nickДата: Пятница, 26.Ноя.2010, 15:46 | Сообщение # 4
У вас сообщений: 126
Техник
OFFлайн
Российская Федерация

Омск
Корпус я сделал из кусочка кабельного канала.
Можно сделать в корпусе маленького фанарика и пользоваться как фонариком.
Потребление около 20мА. При измерении больше, 50-80мА.
Подстроечник лучше увеличить до 5,6-10кОм.
От него зависит частота и мощность б-генератора.
Иглы постарайтесь сделать покороче, иначе мешает их сопротивление.
Провода вместо игл не идут.

Надеюсь, этот приборчик Вам поможет резко сократить время на ремонт аппаратуры.
Удачи!


Самый тонкий и дорогой прибор - голова, но кто про это помнит?

Bay_nickДата: Пятница, 26.Ноя.2010, 15:52 | Сообщение # 5
У вас сообщений: 126
Техник
OFFлайн
Российская Федерация

Омск
Quote (creyt)
И куда фтыкать кандюк ?

Простите увлекся!
Иглами протыкаем лак и касаемся запаянных выводов конденсатора со стороны дорожек.
Если лака нет - вообще хорошо! wink


Самый тонкий и дорогой прибор - голова, но кто про это помнит?

zx19Дата: Пятница, 26.Ноя.2010, 16:13 | Сообщение # 6
Vse
OFFлайн
Российская Федерация

Саратов
где защита от вв разряда?

zx19Дата: Пятница, 26.Ноя.2010, 16:14 | Сообщение # 7
Vse
OFFлайн
Российская Федерация

Саратов
купил 2 года назад еср микро и не парюсь с этим вопросом. прибор достойный, выдержал несколько раз удар в 400 вольт.

Bay_nickДата: Пятница, 26.Ноя.2010, 16:24 | Сообщение # 8
У вас сообщений: 126
Техник
OFFлайн
Российская Федерация

Омск
Да, защиты нет, но на лопате тоже кнопки включения нету, а как работает! good
При 300в иголка отгорела, схема осталась целая!
А даже если и сгорит, не трудно заменить светодиод и транзистор.


Самый тонкий и дорогой прибор - голова, но кто про это помнит?

VikeyДата: Пятница, 26.Ноя.2010, 23:47 | Сообщение # 9
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина

Украина
День добрый! Я пользуюсь вот таким мультиметром http://radio63.narod.ru/page/unit/ut70b.htm , в работе незаменим, а схемку фонарика я собрал, светит ярко не ожидал, теперь вот мучаюсь куда его приспособить

Сообщение отредактировал Vikey - Пятница, 26.Ноя.2010, 23:48

SeptДата: Суббота, 27.Ноя.2010, 00:16 | Сообщение # 10
OFFлайн
Украина

Житомир
Хороший у тебя приборчик, только про Эквивалентное Последовательное Сопротивление там ничего не написано.

finishДата: Суббота, 27.Ноя.2010, 00:41 | Сообщение # 11
Стажер
У вас сообщений: 33
техник
OFFлайн
Российская Федерация

Нижний Новгород
Vikey, Извините за вопросы не в тему, но: 1- насколько информативна аналоговая шкала Вашего мультиметра( позволяет ли "отловить" амплитуду короткого импульса 0.04сек )?
2- какое MAX напряжение выдает на прозвон?

Просто понравилась аналоговая шкала прибора, хотя диапазон по емкости скромноват.


Bay_nickДата: Суббота, 27.Ноя.2010, 13:10 | Сообщение # 12
У вас сообщений: 126
Техник
OFFлайн
Российская Федерация

Омск
Vikey, Если ты подключишь последовательно с кондюком резистор, ну скажем 20-50 Ом, кондюк так же покажет емкость, но внутреннее сопротивление которое может мешать работе кондюка этот прибор не может показать.
Мой приборчик не замеряет емкость, он показывает наличие скрытого дефекта, а именно сопротивления более нескольких десятых Омма, которое мешает нормальной работе кондюка, а иногда и полностью нейтрализует пользу от кондюка, хотя емкость у него номинальная.
Quote (Vikey)
теперь вот мучаюсь куда его приспособить

Дорогу осилит идущий! wink
Quote (zx19)
купил 2 года назад еср микро и не парюсь с этим вопросом

Купить можно почти всё! Но радость от изготовления полезного устройства купить нельзя!
И вообще это полезная разминка перед работой! : wink dance2


Самый тонкий и дорогой прибор - голова, но кто про это помнит?

Сообщение отредактировал Bay_nick - Суббота, 27.Ноя.2010, 13:11

VikeyДата: Суббота, 27.Ноя.2010, 15:06 | Сообщение # 13
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина

Украина
Bay_nick, тоесьт если внутрение сопротивление изменилось емкость не измениться? Теперь придеться еще один собирать, чтоб фонарик не портить good .

finish, Насчет шкалы сажу что аналоговая шкала реагирует быстрее чем цифровая, на счет такого короткого импульса ничего сказать немогу но есть функция Запоминание максимального значения (MIN/MAX), эти значения можно просмотреть после измерения отдельно, проверял на 1сек при измерени тока трубки, меньше не приходилось т.к. при времени меньше 1 секунды мы используем кулонметр (мАс).
А насчет емкости ну незнаю разве 40000 мкФ мало, мне пока что больше 15000 проверять не приходилось.

Сообщение отредактировал Vikey - Суббота, 27.Ноя.2010, 15:11

finishДата: Воскресенье, 28.Ноя.2010, 16:11 | Сообщение # 14
Стажер
У вас сообщений: 33
техник
OFFлайн
Российская Федерация

Нижний Новгород
Vikey, хороший аппарат, да еще частота 400 Да индуктивность меряет. Надо себе такой заказать. Почем брал? \ Насчет фонарика - приделай к нему разъемчик и тыкай в него щупы.

Bay_nick, хорошая штучка. Проверил ей мат. плату: половина кондеров в мусор. После этого за весь день комп не глюкнул ни разу .


Bay_nickДата: Воскресенье, 28.Ноя.2010, 18:50 | Сообщение # 15
У вас сообщений: 126
Техник
OFFлайн
Российская Федерация

Омск
Quote (finish)
Проверил ей мат. плату: половина кондеров в мусор

Совершенно в дырочку!
Я почти половину конденсаторов выкинул из своих запасов! yes

Quote (finish)
приделай к нему разъемчик и тыкай в него щупы

Хорошая идея!
Только провода к разъему покороче, а лучше вообще без проводов!
Припаивал толстые провода по 10см, прибор перестает даже КЗ показывать!
Не понял почему, наверно излучать начинают провода unknown


Самый тонкий и дорогой прибор - голова, но кто про это помнит?

VikeyДата: Воскресенье, 28.Ноя.2010, 19:52 | Сообщение # 16
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина

Украина
Я в интернете вот что нашел:

Эквивалентное последовательное сопротивление (ЭПС, англ. ESR) обусловлено главным образом электрическим сопротивлением материала обкладок и выводов конденсатора и контакта(-ов) между ними, а также потерями в диэлектрике. Обычно ЭПС возрастает с увеличением частоты тока, протекающего через конденсатор.

В большинстве случаев этим параметром можно пренебречь, но иногда (напр., в случае использования электролитических конденсаторов в фильтрах импульсных блоков питания) достаточно малое его значение может быть жизненно важным для надёжности устройства (см., напр., Capacitor plague(англ.)).

Существуют специальные приборы (ESR-метры) для измерения этого достаточно важного параметра конденсатора, по которому можно часто определить пригодность его дальнейшего использования в определённых целях. Этот параметр, кроме собственно ёмкости (ёмкость — это основной параметр) — часто имеет решающее значение в исследовании состояния старого конденсатора, стоит ли использовать его в определённой схеме, или он прогнозируемо выйдет за пределы допустимых отклонений.

Следовательно вопрос почему сразу кондер в утиль, ведь емкость нормальная, может просто нужно смотреть где он в схеме стоит и для чего, возможно его можно оставить?

Сообщение отредактировал Vikey - Воскресенье, 28.Ноя.2010, 19:52

VikeyДата: Воскресенье, 28.Ноя.2010, 19:55 | Сообщение # 17
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина

Украина
finish, Приборчик брал у нас в городе в магазине по безналу, что-то около 900-1000 гривен, на рынке цена его 750 грн.

Bay_nickДата: Вторник, 07.Дек.2010, 21:01 | Сообщение # 18
У вас сообщений: 126
Техник
OFFлайн
Российская Федерация

Омск
Quote (Vikey)
Следовательно вопрос почему сразу кондер в утиль, ведь емкость нормальная, может просто нужно смотреть где он в схеме стоит и для чего, возможно его можно оставить?

Если внутри кондера уже образовалось сопротивление в несколько Ом, значит процесс разрушения кондера начался, и зачем его ставить в схему? И потом, даже в фильтре питания, не хочу чтобы стоял кондер и кое-как сглаживал часть пульсаций!


Самый тонкий и дорогой прибор - голова, но кто про это помнит?

creytДата: Среда, 08.Дек.2010, 04:27 | Сообщение # 19
У вас сообщений: 545
техник
OFFлайн
Российская Федерация

Кузня
Quote (Bay_nick)
Я почти половину конденсаторов выкинул из своих запасов!

Прикупил RLCметр, для интереса промерил электролиты из "запасов" - сильно расстроился shok mad


у меня все диоды болят

les_nik_178Дата: Суббота, 16.Апр.2011, 23:05 | Сообщение # 20
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East

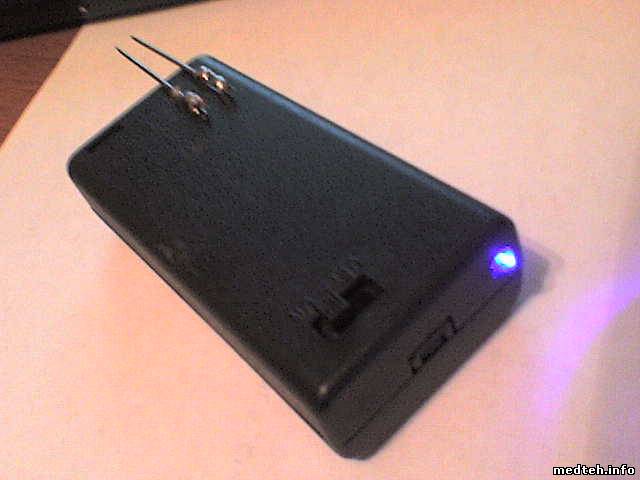

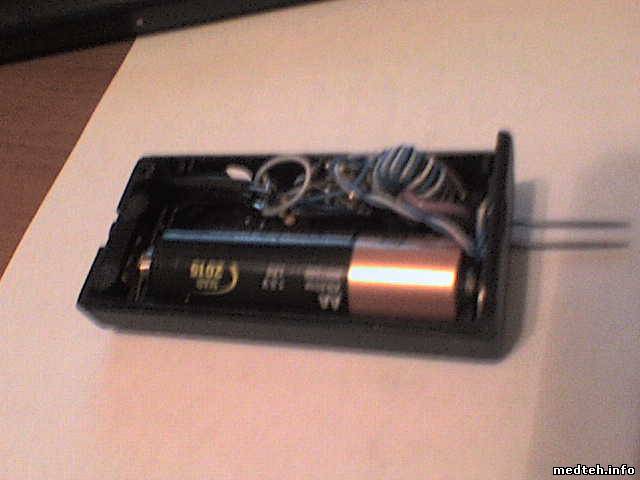

Вот что вышло. Контейнер под батарейки. С выключателем

Serov-OVДата: Вторник, 18.Ноя.2014, 21:38 | Сообщение # 21
Завсегдатай
У вас сообщений: 220
медтехник
OFFлайн
Российская Федерация

Котовск
Прибор для проверки конденсаторов, действительно, важен. Поэтому собрал «проверялку» по схеме из «Радио» №8, 2013г. (продолжение разработки из «Радио» №8, 2011г.). От диапазона «0,1…199,9» отказался, т.к. конденсатор с сопротивлением несколько Ом уже подлежит отбраковке.

Serov-OVДата: Вторник, 18.Ноя.2014, 21:44 | Сообщение # 22
Завсегдатай
У вас сообщений: 220
медтехник
OFFлайн
Российская Федерация

Котовск
На всякий случай выкладываю печатную плату в Layout (маркировка элементов соответствует схеме), возможно, кому-то пригодится. Прибор планировал запитывать от АКБ сотового телефона (поэтому на плате остались проводники под стабилизатор), но ток потребления оказался 0,22 мА, поэтому решено было поставить батарейку CR-2032. Поскольку найти указанный в статье транзистор VT1не удалось, применил выпаянный с материнки (подошёл по параметрам).

Serov-OVДата: Вторник, 18.Ноя.2014, 21:51 | Сообщение # 23
Завсегдатай
У вас сообщений: 220
медтехник
OFFлайн
Российская Федерация

Котовск
Файл в Layout не прошёл.

Bay_nickДата: Среда, 28.Июн.2017, 16:44 | Сообщение # 24
У вас сообщений: 126
Техник
OFFлайн
Российская Федерация

Омск
Возвращаюсь к своей самоделке. Вы не поверите, но батарейка до сих пор работает, я ее не менял!
А ведь прошло почти семь лет! Приборчиком пользуюсь регулярно и не только я, а она не садится!
Возможно ВЧ импульсы которые пролетают через нее при работе благотворно на нее влияют.


Самый тонкий и дорогой прибор - голова, но кто про это помнит?

TolkunДата: Четверг, 14.Дек.2017, 21:12 | Сообщение # 25
Заглянувший
У вас сообщений: 1
Электрик
OFFлайн
Кыргызстан

Бишкек
По ссылке твой девайс отсуствует

МВРДата: Воскресенье, 17.Дек.2017, 08:34 | Сообщение # 26
Медтехник
OFFлайн
Российская Федерация

.
И кому интересно ещё ESR-метры
http://monitor.net.ru/forum/topic200641-0.html

AlexiumДата: Воскресенье, 17.Дек.2017, 11:00 | Сообщение # 27
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Есть готовые конструкции с хорошим функционалом
https://m.ru.aliexpress.com/s....3UECfFu

МастерБакуДата: Воскресенье, 17.Дек.2017, 13:19 | Сообщение # 28
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
отличная штука , но очень чувствительна к батарейке .

Anakonda2aДата: Воскресенье, 17.Дек.2017, 20:06 | Сообщение # 29
Техник
У вас сообщений: 508
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация

Подольск
Хороший прибор, давно пользуюсь для экспресс диагностики. Батарейки хватает примерно месяцев на 6-8. При необходимости легко переводится на питание от литий-полимерного аккумулятора. Для этого необходимо приобрести аккумулятор (3,6V), плату контроллера заряда/разряда и DC-DC преобразователь.

kolyaflagДата: Среда, 28.Авг.2019, 22:00 | Сообщение # 30
Заглянувший
У вас сообщений: 2
инженер
OFFлайн
Российская Федерация

Петрозаводск
я брал на али esr-meter, меряет и кондёры и всё остальное. даже mosfet-транзисторы

в операционной стерильно, но не чисто

Форум медтехников » Технический флейм » Технический флейм » Самый важный прибор своими руками! (Проверка электролитов в схеме.)
  • Страница 1 из 1
  • 1
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Универсальный дозимет...[armangrad (29.Мар.2024)]
2. Стоматустановка Chira...[ivan66 (29.Мар.2024)]
3. Анализатор иммунофере...[pmtlab (29.Мар.2024)]
4. Программа eFilm[Serg88 (28.Мар.2024)]
5. УЗИ Mylab 50 ф.ESAOTE...[valentin17 (28.Мар.2024)]
6. Источник света (освет...[РемБаза (28.Мар.2024)]
7. Анализатор биохимичес...[Crossword (27.Мар.2024)]
8. Стерилизатор паровой ...[homen (27.Мар.2024)]
9. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. BBraun Perfusor Compa...[14.Мар.2024]
3. Сервисный мануал пере...[07.Мар.2024]
4. Hitachi Noblus TECHNI...[07.Мар.2024]
5. Руководство Пользоват...[06.Мар.2024]
6. Spirometry PC Softwar...[05.Мар.2024]
7. Программа MedXImage д...[21.Фев.2024]
8. ПО MedXImage для авто...[21.Фев.2024]
9. GE MAMO COM Soft[05.Фев.2024]
10. Asian software[05.Фев.2024]
1. Suzumi[29.Мар.2024]
2. KrakenMup[29.Мар.2024]
3. Биггиз123[28.Мар.2024]
4. RestorG[28.Мар.2024]
5. vmpprogr[28.Мар.2024]
6. semen81[28.Мар.2024]
7. kostushka[27.Мар.2024]
8. Avames[27.Мар.2024]
9. vyugov[27.Мар.2024]
10. avch[27.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
