Вариант включения Термометра электроконтактного ТПК
ПаханДата: Четверг, 31.Янв.2013, 12:59 | Сообщение # 1
Стажер
У вас сообщений: 9
инженер по ремонту мед.оборудования
На заявках
Российская Федерация

Новосибирск

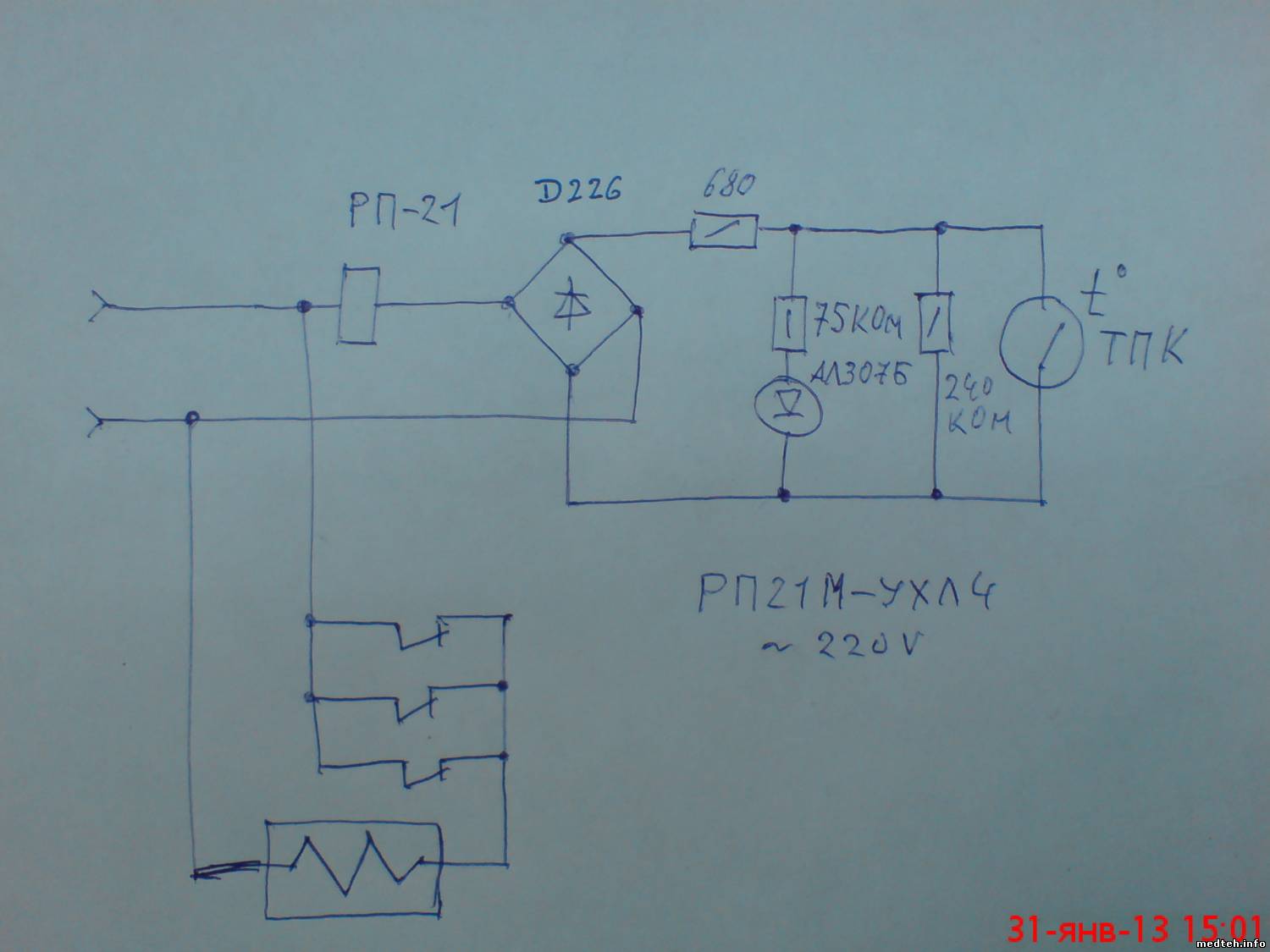

Если выходит из строя электроника и исключить "заморочки" в обслуживании ,переделываю шкафы для надёжной работы и забыл в дальнейшем!Использую простенькую схемку,где простота ,там и надёжность.Вот уже штук восемь переделал и медсёстры довольны и на то ,что время не отсчитывает не обижаются.сами контролируют.Может кому и пригодится.

Пахан, В ТОПКУ ТАКИЕ ПЕРЕДЕЛКИ!!!
Это незаконно!!!
Тему переименую как "Вариант включения Термометра электроконтактного ТПК" и в технофлейм...а то и вообще в корзину...


Сообщение отредактировал YRA46 - Четверг, 31.Янв.2013, 15:58

AndrelectronikДата: Четверг, 31.Янв.2013, 13:26 | Сообщение # 2
Участник
У вас сообщений: 110
Инженер мед-оборудования
На заявках
Российская Федерация

Москва
Цитата (Пахан)
и медсёстры довольны и на то ,что время не отсчитывает не обижаются.сами контролируют.


эехх...плохо Вы знаете женщин biggrin

vicmicДата: Четверг, 31.Янв.2013, 14:12 | Сообщение # 3
Стажер
У вас сообщений: 24
инженер по медоборудованию
На заявках
Российская Федерация

Новосибирск
Цитата (Пахан)
Если выходит из строя электроника и исключить "заморочки" в обслуживании ,переделываю шкафы для надёжной работы и забыл в дальнейшем!Использую простенькую схемку,где простота ,там и надёжность.

Ну и какова точность поддержания температуры?

AndrelectronikДата: Четверг, 31.Янв.2013, 14:52 | Сообщение # 4
Участник
У вас сообщений: 110
Инженер мед-оборудования
На заявках
Российская Федерация

Москва
Цитата (vicmic)
Ну и какова точность поддержания температуры?

максимальная температура зависит напрямую от датчика, что на нем указано то и будет максимум...
(к примеру из любого авто датчик температуры срабатывает на 90градусов и вкл. вентилятор)
датчик ТПК определяет максималку и минималку по температуре, т.к. диапазон мин и макс небольшой...при включении в сеть цепь замкнута, нагревается, нагрелась, размыкается...
схема простенькая, но требует постоянного внимания, ввиду того что датчик может не включится, а еще хуже не выключится! перегрев ТЭНов. я бы еще немного защиты добавил бы...


Сообщение отредактировал Andrelectronik - Четверг, 31.Янв.2013, 14:54

YRA46Дата: Четверг, 31.Янв.2013, 15:54 | Сообщение # 5
Стоматология, Стерилизация
На заявках
Российская Федерация

г. Курск
Пахан, В ТОПКУ ТАКИЕ ПЕРЕДЕЛКИ!!!
Это незаконно!!!
Тему переименую как "Вариант включения Термометра электроконтактного ТПК" и в технофлейм...а то и вообще в корзину...
Кстати а как ток коммутации ТПК? не превышает допустимых значений?

Алекс-200Дата: Четверг, 31.Янв.2013, 19:01 | Сообщение # 6
Инженер
На заявках
Российская Федерация

Самара
Цитата (YRA46)
а как ток коммутации ТПК?
кроме тока есть ещё и напряжение коммутации.
Имхо: если заглянуть в предельно допустимые параметры всех элементов схемы, то окажется, что по некоторым из них перегрузка "выше крыши".

ПаханДата: Четверг, 31.Янв.2013, 19:51 | Сообщение # 7
Стажер
У вас сообщений: 9
инженер по ремонту мед.оборудования
На заявках
Российская Федерация

Новосибирск
Почему переделали,было два шкафа и в вышестоящей обслуживающей организации не находилось запчасти ,а мед.учреждение "наезжало"и пришлось выходить из положения.Переделанные шкафы работают без проблем,первые больше года.Не навязываю,а просто поделился этим.На входе стоит пускатель 1-ой величины по включению в сеть через выключатель,естественно защита на предохранителях. Нужно обратить внимание ,что контакты реле спараллелены и длительная эксплуатация держит токовую нагрузку.В приведённой схеме реле с тримя группами ,ставил с четыремя.Ток коммутации контактного термометра проверял,всё в соответствии с техническими требованиями к ТПК.В дополнение ещё,был недавно в ремонте шкаф,всё заводское ,но защита не отработала и он пошол в разнос,хорошо заметили и выключили.Так что любая аппаратура должна под присмотром быть,независимо от схемы построения.

МастерБакуДата: Четверг, 31.Янв.2013, 20:13 | Сообщение # 8
У вас сообщений: 9064
инженер
На заявках
Азербайджан

Баку
Цитата (Пахан)
длительная эксплуатация держит токовую нагрузку
не потому , что
Цитата (Пахан)
контакты реле спараллелены
, а потому что реле хорошие использованы. соединение контактов не увеличивает способности по току, т.к. из всей группы один из контактов касается первым . он и начинает гореть если ток превышает рекомендуемое значение.

ПаханДата: Четверг, 31.Янв.2013, 20:23 | Сообщение # 9
Стажер
У вас сообщений: 9
инженер по ремонту мед.оборудования
На заявках
Российская Федерация

Новосибирск
Передовик ( а потому что реле хорошие использованы. соединение контактов не увеличивает способности по току, т.к. из всей группы один из контактов касается первым . он и начинает гореть если ток превышает рекомендуемое значение.)
Ну это чем дальше в лес тем больше дров! Конешно не отрицаю,но не горят и работают же!

YRA46Дата: Четверг, 31.Янв.2013, 21:31 | Сообщение # 10
Стоматология, Стерилизация
На заявках
Российская Федерация

г. Курск
Пахан, а вентилятор как?
А вообще я видел еще проще...гп 40-3 Витязь...отказала плата...и коекакеры сделали просто управление тэнами тумблером через пускатель...вентилятор напрямки...градусник обычный вставили и медсестре сказали «тумблер вверх и ждешь 180....набралось 180-засекаешь время и тумблер вниз....как будет 175...тумбер вверх...и т.д»

Вот только довольны медсестры стали после того как шкафчик починил...проставились хорошо.

ПаханДата: Пятница, 01.Фев.2013, 08:07 | Сообщение # 11
Стажер
У вас сообщений: 9
инженер по ремонту мед.оборудования
На заявках
Российская Федерация

Новосибирск
Цитата (YRA46)
Пахан, а вентилятор как? А вообще я видел еще проще...гп 40-3 Витязь...отказала плата...и коекакеры сделали просто управление тэнами тумблером через пускатель...вентилятор напрямки...градусник обычный вставили и медсестре сказали «тумблер вверх и ждешь 180....набралось 180-засекаешь время и тумблер вниз....как будет 175...тумбер вверх...и т.д» Вот только довольны медсестры стали после того как шкафчик починил...проставились хорошо.

Вентилятор на постоянку как включается шкаф + автоматика управления температурой,а то что вы привели про тумблерное включение конешно коекакеры по вашему! У нас ещё есть в эксплуатации старые шкафы на автоматике с ТПК и работают!

AndrelectronikДата: Пятница, 01.Фев.2013, 09:39 | Сообщение # 12
Участник
У вас сообщений: 110
Инженер мед-оборудования
На заявках
Российская Федерация

Москва
Цитата (YRA46)
Кстати а как ток коммутации ТПК


максимальная нагрузка обмотка реле(пускач) не думаю что это большая нагрузка...

в целом нормально придумано, просто и надежно, НО! еще раз повторюсь лучше бы еще и защиту от перегрева поставить...можно к примеру еще и звуковым сигналом снабдить....

MunlikДата: Пятница, 01.Фев.2013, 09:58 | Сообщение # 13
Завсегдатай
У вас сообщений: 227
сервис-инженер
На заявках
Казахстан

Петропавловск
схема практичная, только не хватает искра гасителя на контактах реле (млт 2вт 100кОм, 0,1мкФ 600В) все таки при откл. нагрузки ток не слабый. Прилагается еще схема в паспорте на ТПК на КУ-202, КТ117.
