Технологическая оснастка для ремонта гибких эндоскопов
orlov-endoДата: Среда, 30.Май.2018, 19:10 | Сообщение # 1
Стажер
У вас сообщений: 29
инженер
На заявках
Российская Федерация

Санкт-Петербург
Уважаемые коллеги!
Помимо специальных технических знаний, знаний технологии и технологических приёмов, и наличия соответствующего инструмента, важнейшей неотъемлемой частью оснащения мастерской по техническому обслуживанию и ремонту гибких эндоскопов является её технологическая оснастка.

Наряду с уже предлагаемой производителями оснасткой, я представляю уважаемому сообществу серию своих вариантов различной технологической оснастки, которая опробована и хорошо себя зарекомендовала, обеспечив хорошую производительность труда и отличное качество технического обслуживания и ремонтных работ.
Рассматриваемый далее в теме комплект предлагаемых технологических оснасток является в мастерской технологической необходимостью.

И первой из них вашему вниманию представляется:

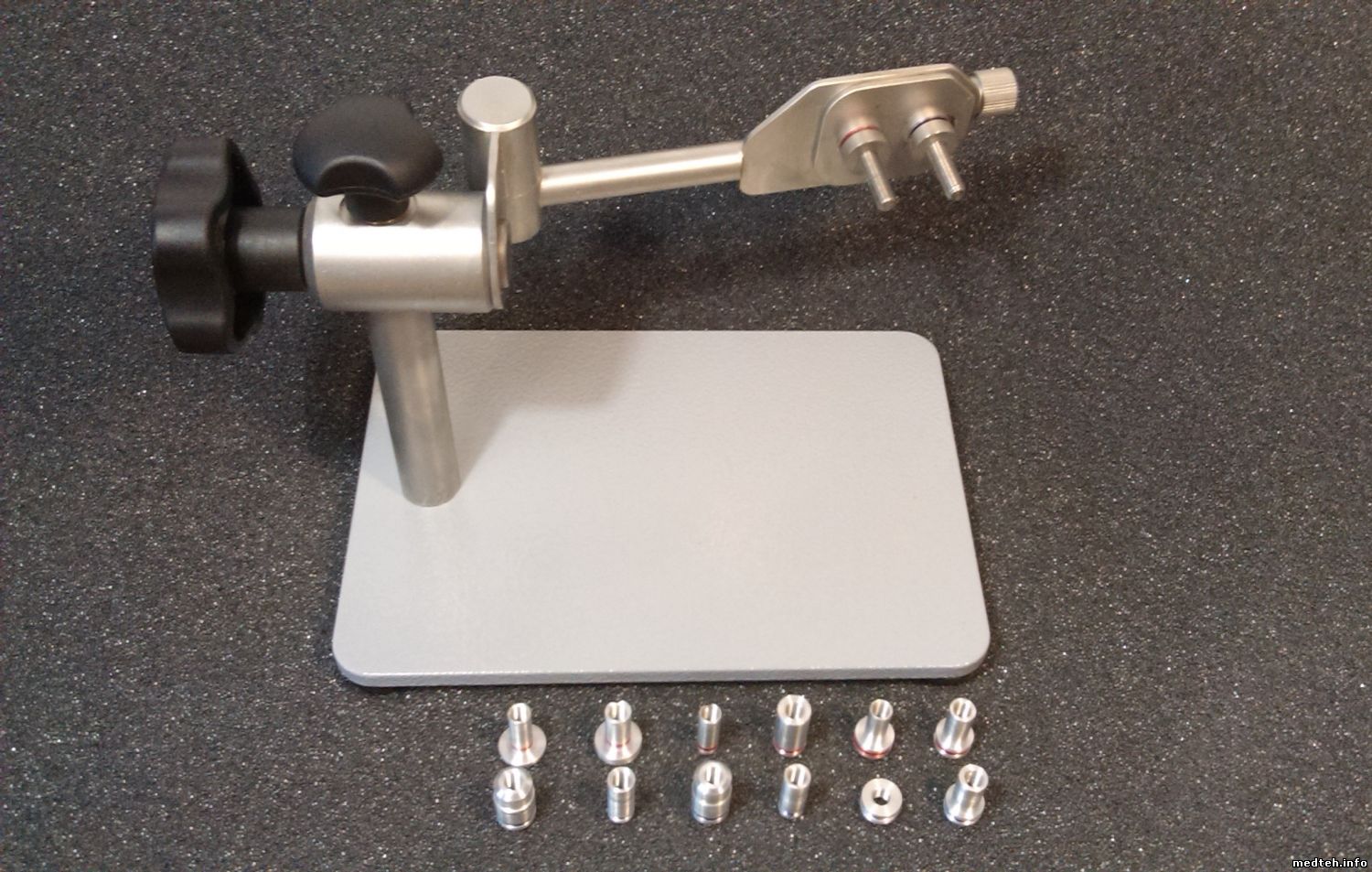

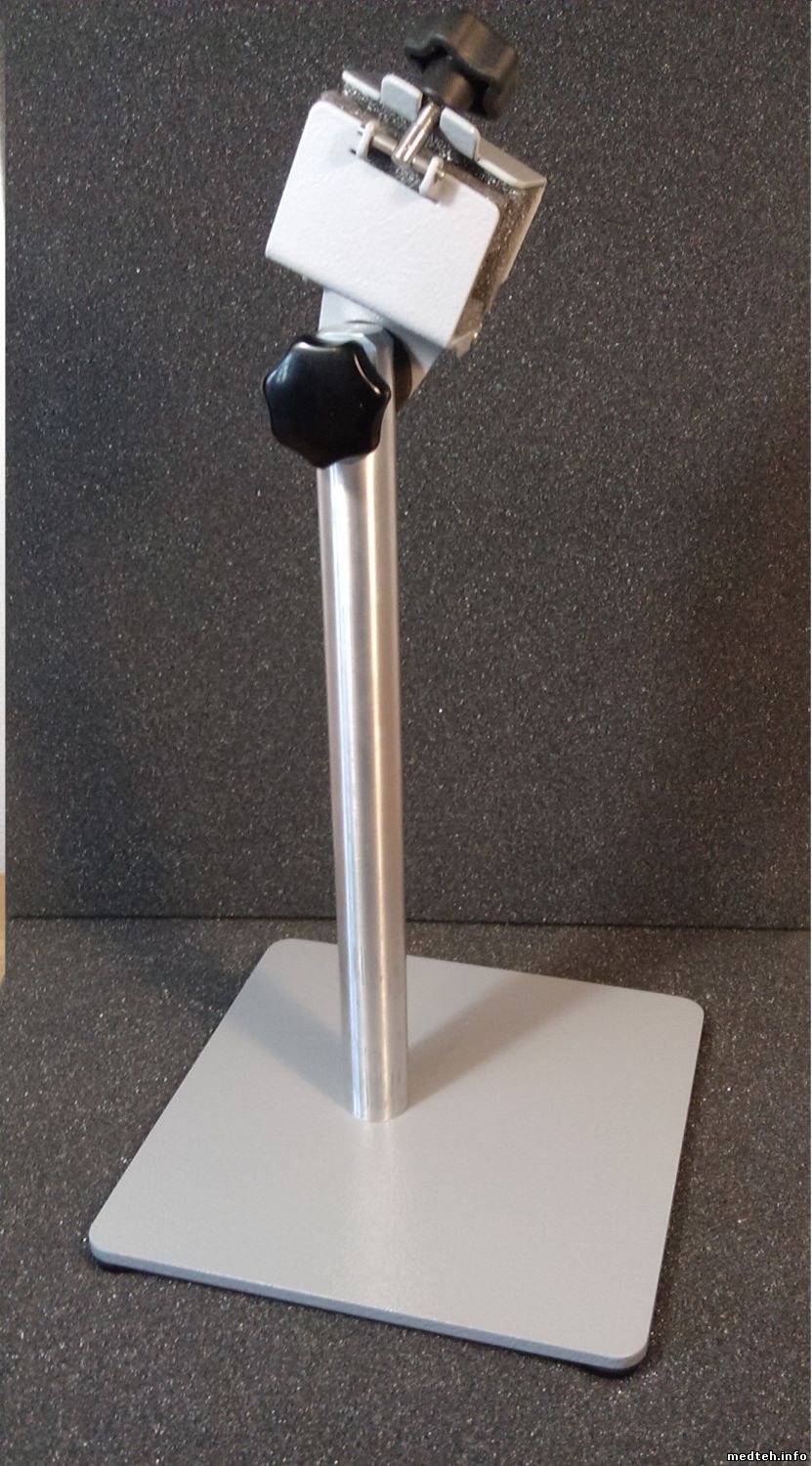

Универсальный поворотный держатель прибора.

При выполнении операции стыковки "машинки" и тубуса применяются различные решения. Это может быть т.н. "фирменное" оборудование, самодельные вспомогательные фиксаторы и, видимо как вершина мастерства - пустой стол. Все подобные решения, как правило, ограниченны в применении в силу привязки к конкретному производителю и носят компромиссный в плане удобства работы характер. Предлагаю вниманию уважаемого сообщества свой вариант.
Держатель универсален - фиксируется любая машинка у которой есть клапаны аспирации и в/в вне зависимости от их конструкционных особенностей.
Регулировка отклонения от оси и поворот в любое положение.
Чрезвычайно удобен для проведения всех сборочно-стыковочных операций.
При распайке тросов доступ и возможность поворота рукояток в любом угловом положении.

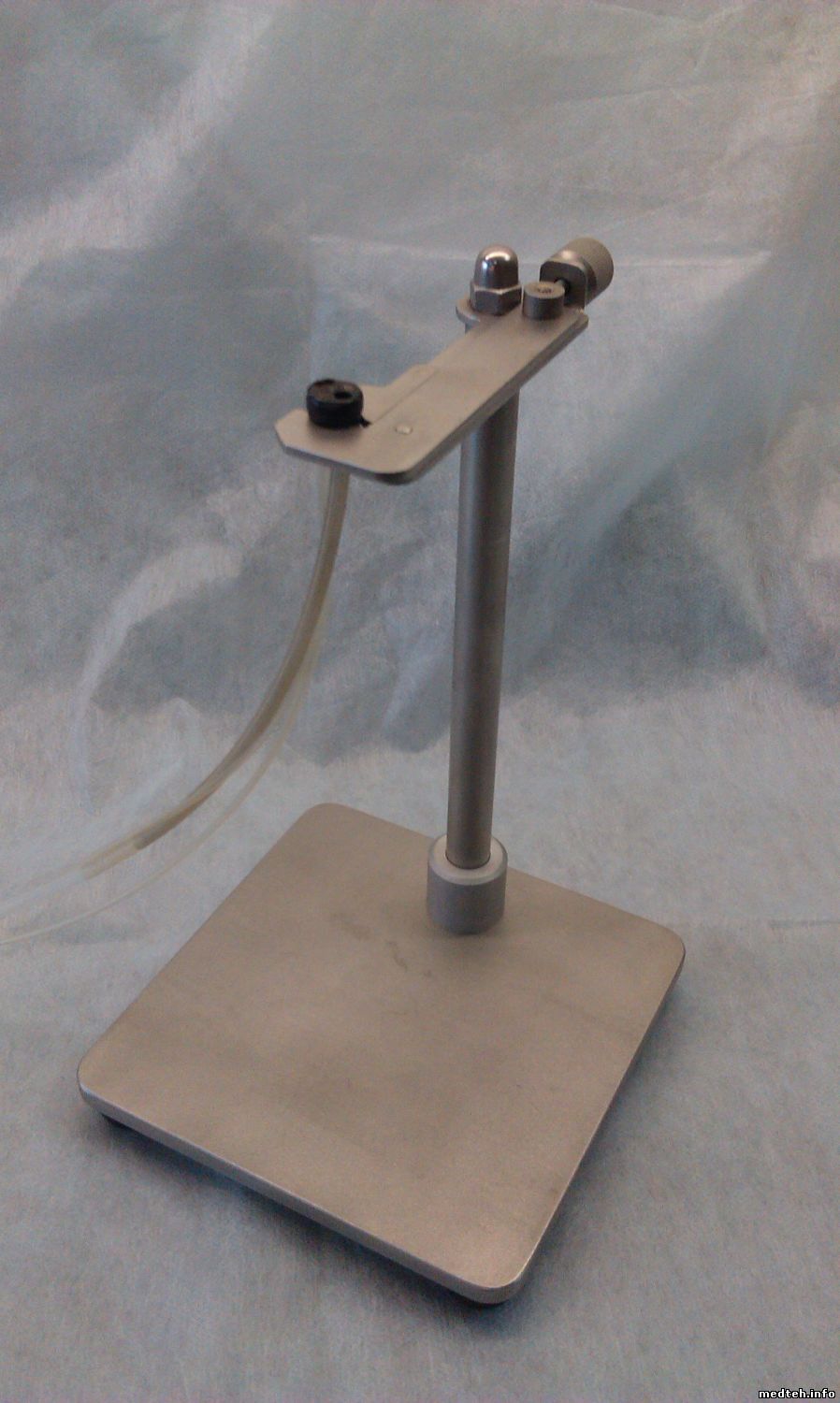

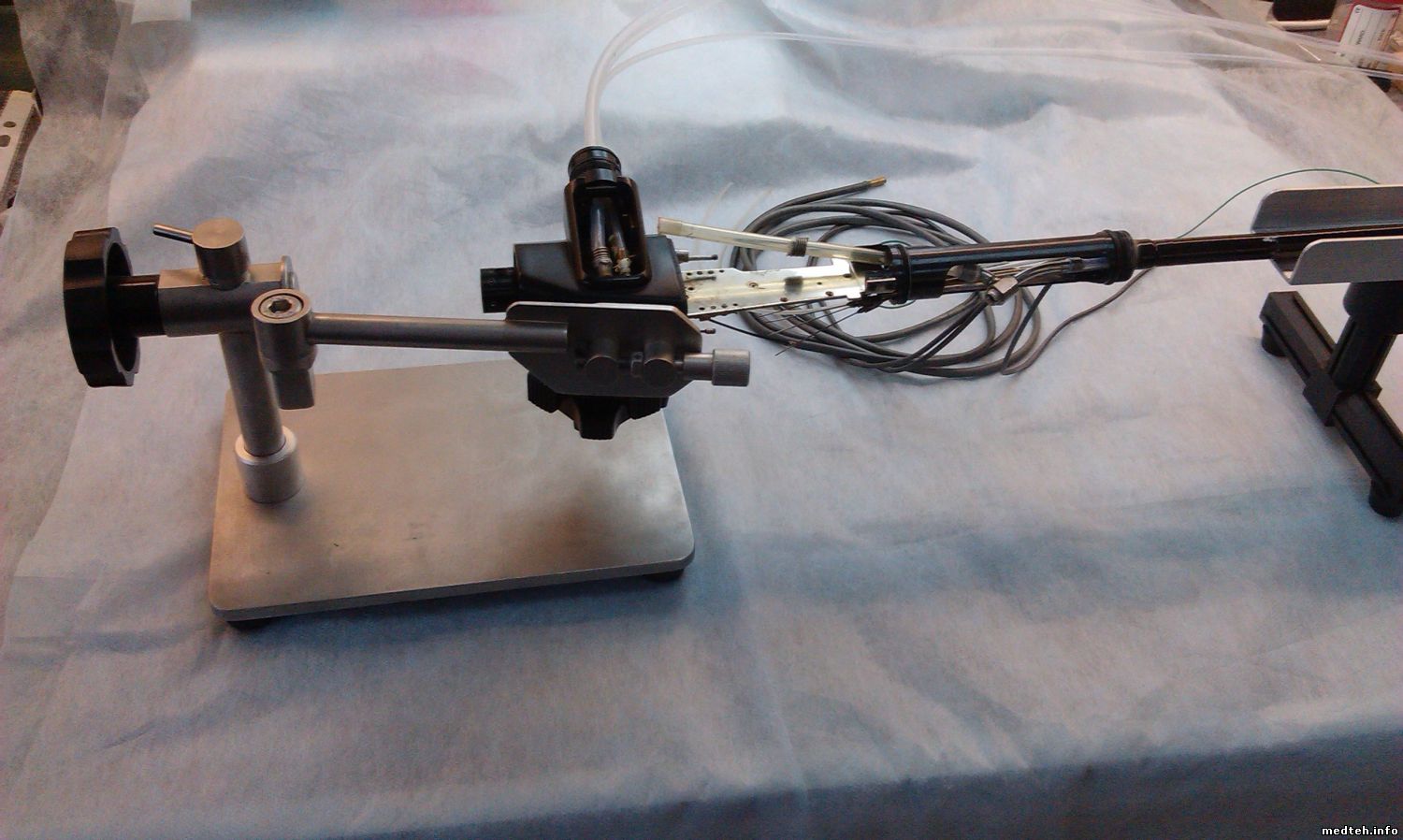

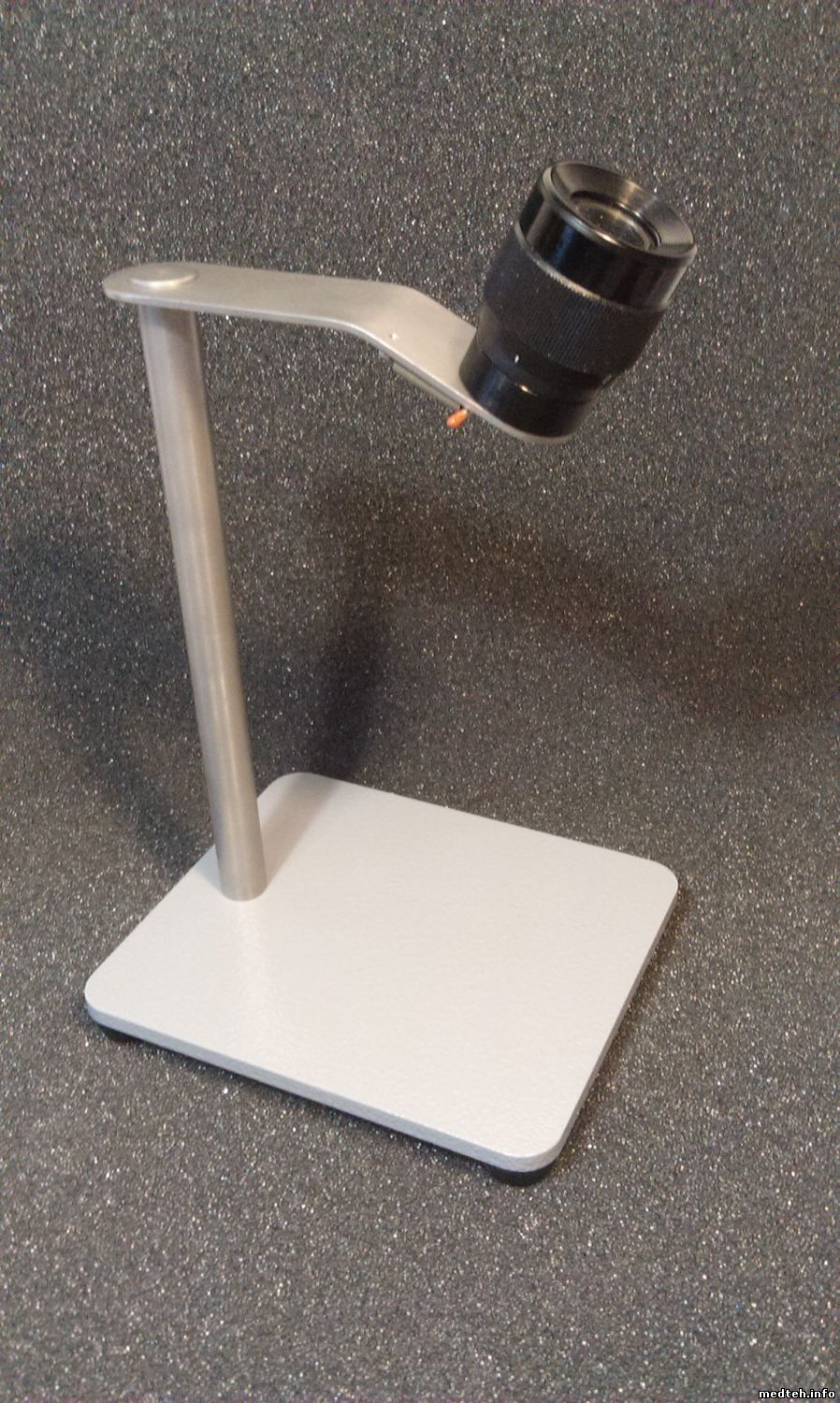

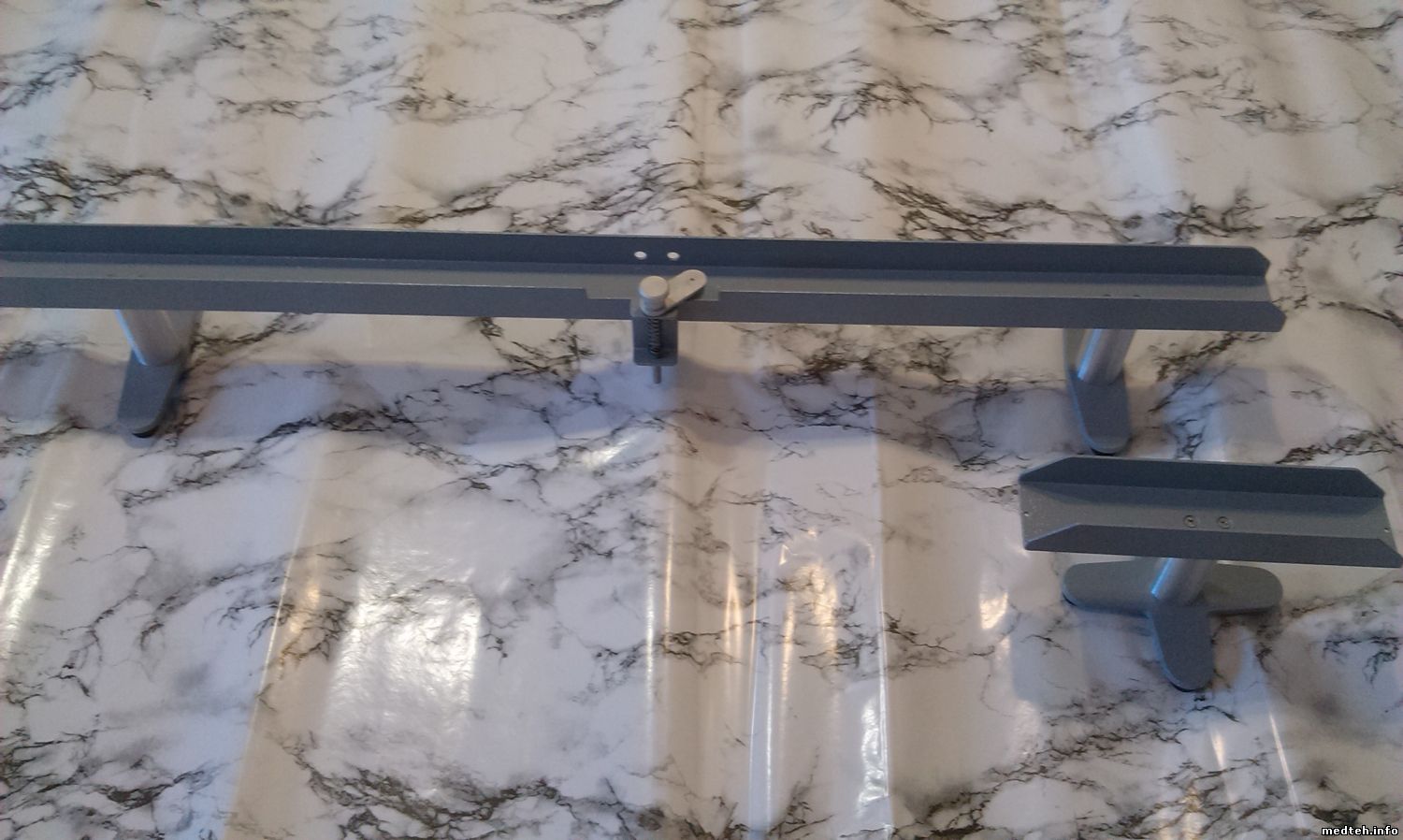

Очень хорошо работать в сочетании с подставкой (на фото 3-и доведённый до ума вариант с дополнительным удлиняющим элементом)


Сообщение отредактировал orlov-endo - Понедельник, 25.Июн.2018, 17:53

orlov-endoДата: Четверг, 31.Май.2018, 20:41 | Сообщение # 2
Стажер
У вас сообщений: 29
инженер
На заявках
Российская Федерация

Санкт-Петербург

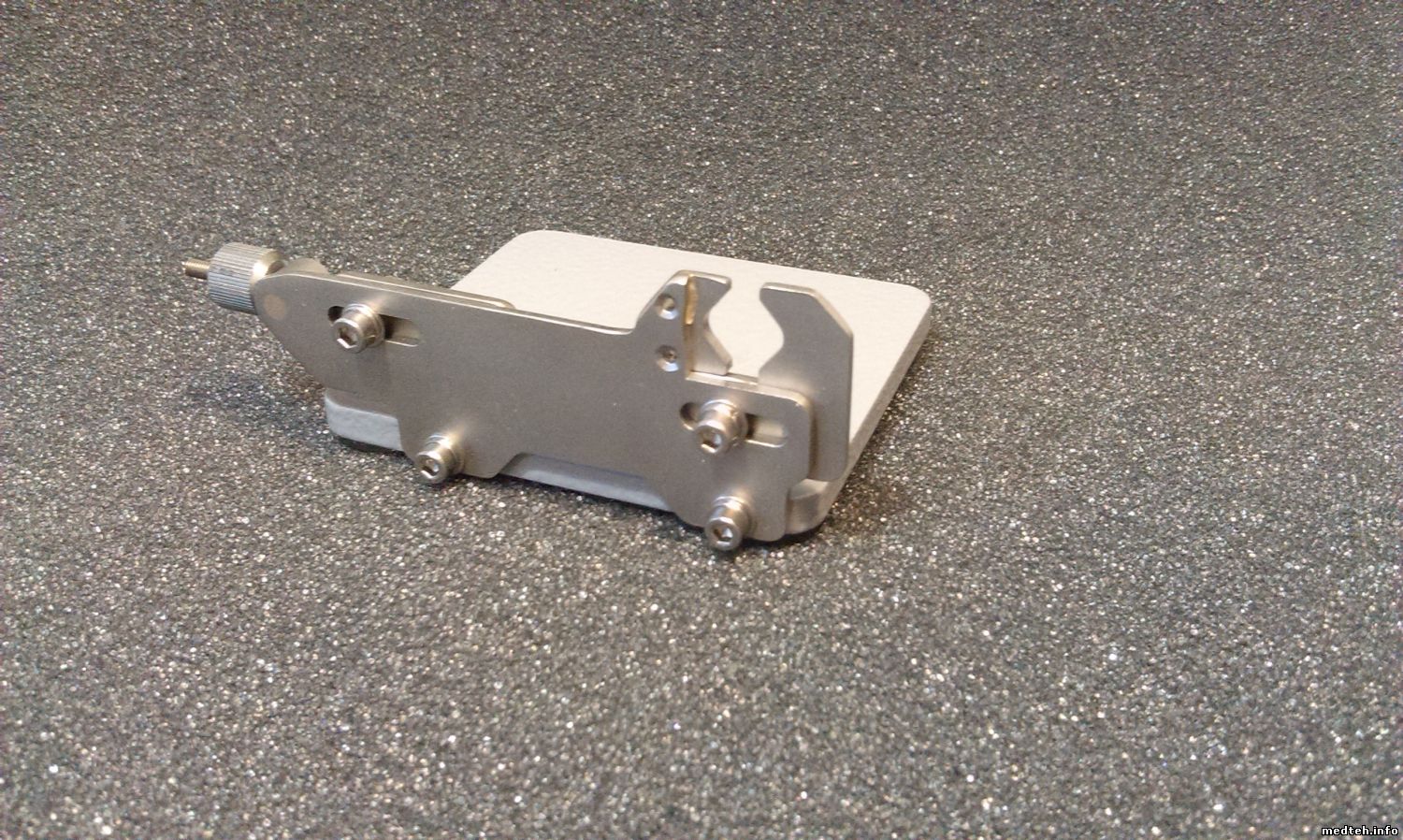

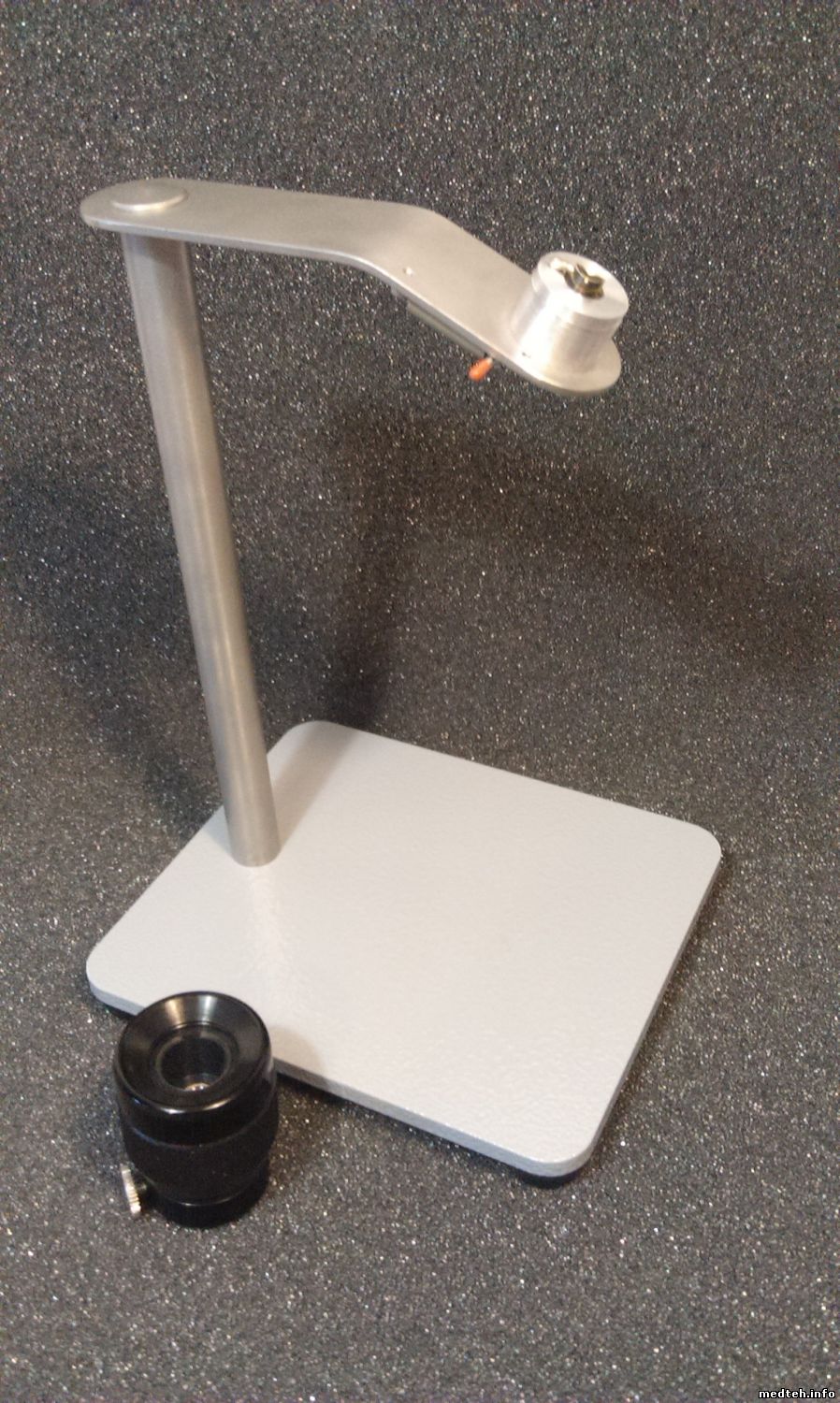

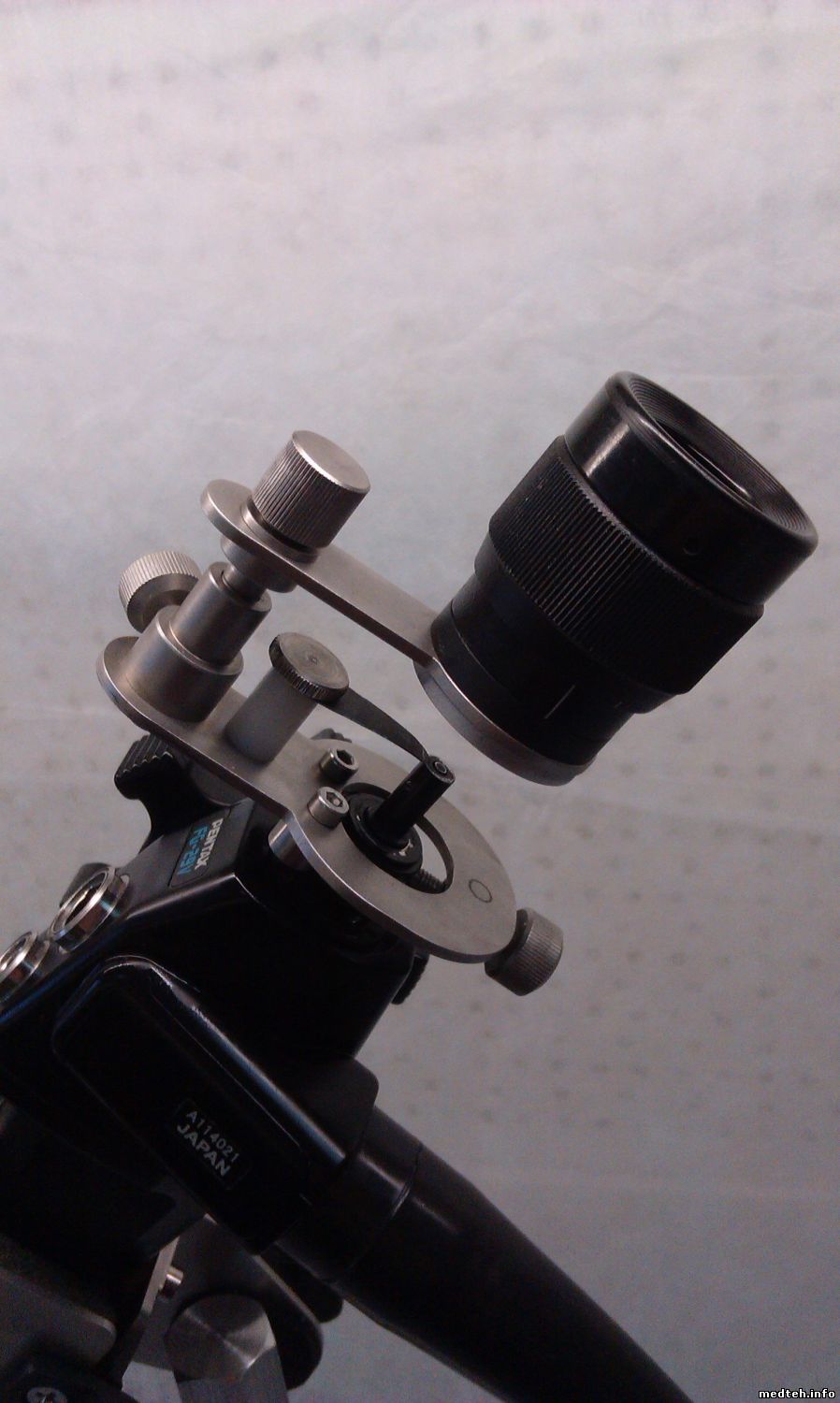

Навесной проксимальный оптический штатив.

Поскольку волоконные приборы не вытеснены окончательно видеоэндоэндоскопами, их ремонт и ТО будут актуальны ещё какое-то время. Одним из важнейших этапов сборки прибора является правильная работа с проксимальным концом жгута (выставление горизонта, установка и клейка маски и т.д. и т.п.). Практика применения часовых луп, промежуточного контроля штатным окуляром имеет очевидные недостатки и не совсем удобна с практической точки зрения. Поработав в своё время "традиционным" образом разработал данную приспособу.
Насадка имеет три фиксированных положения по высоте + плавную окулярную подстройку.
При необходимости окуляр можно развернуть от рабочей зоны, при этом, при возвращении в рабочее положение настройка не сбивается, поскольку штанга фиксируется заходящим в канавку барашком.

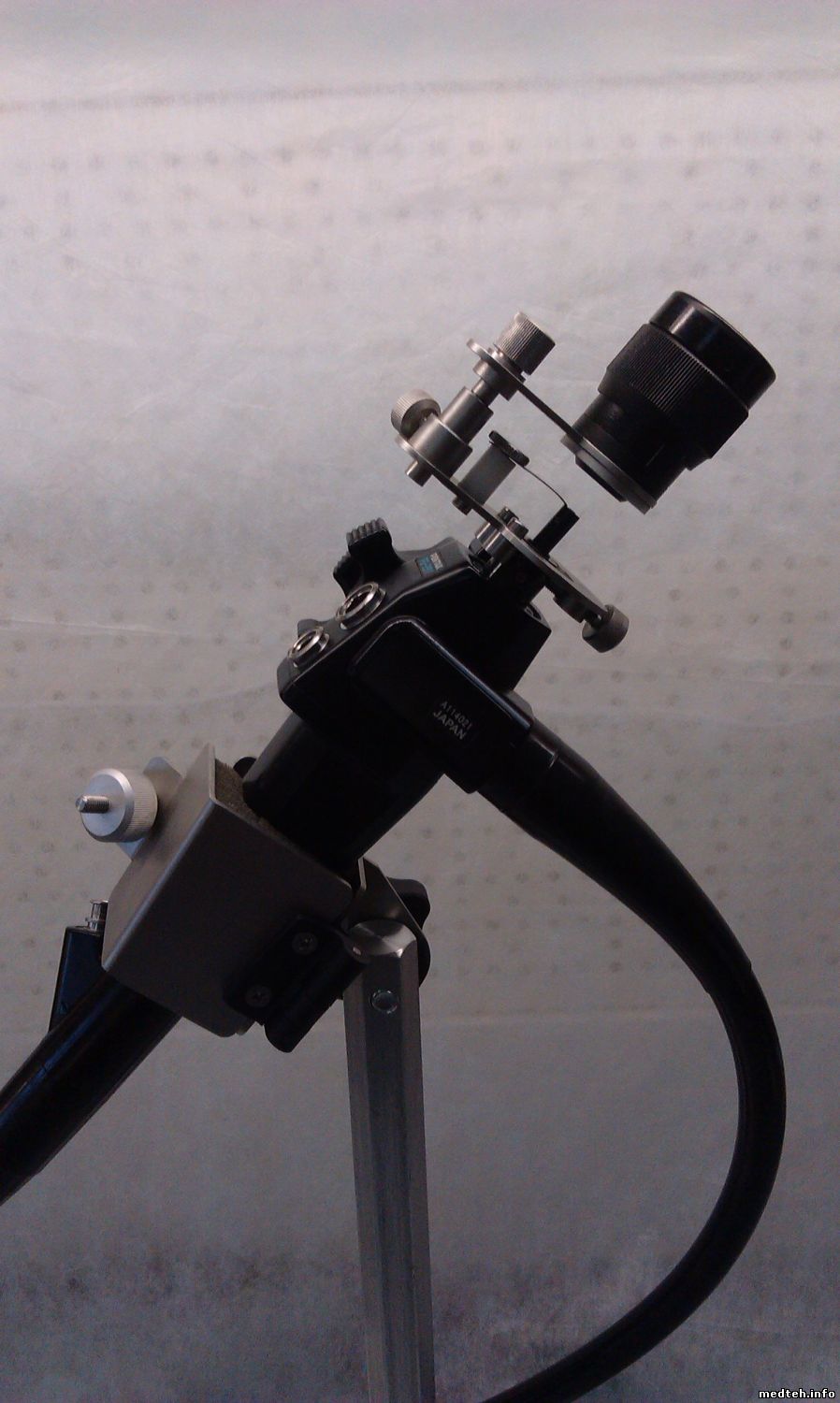

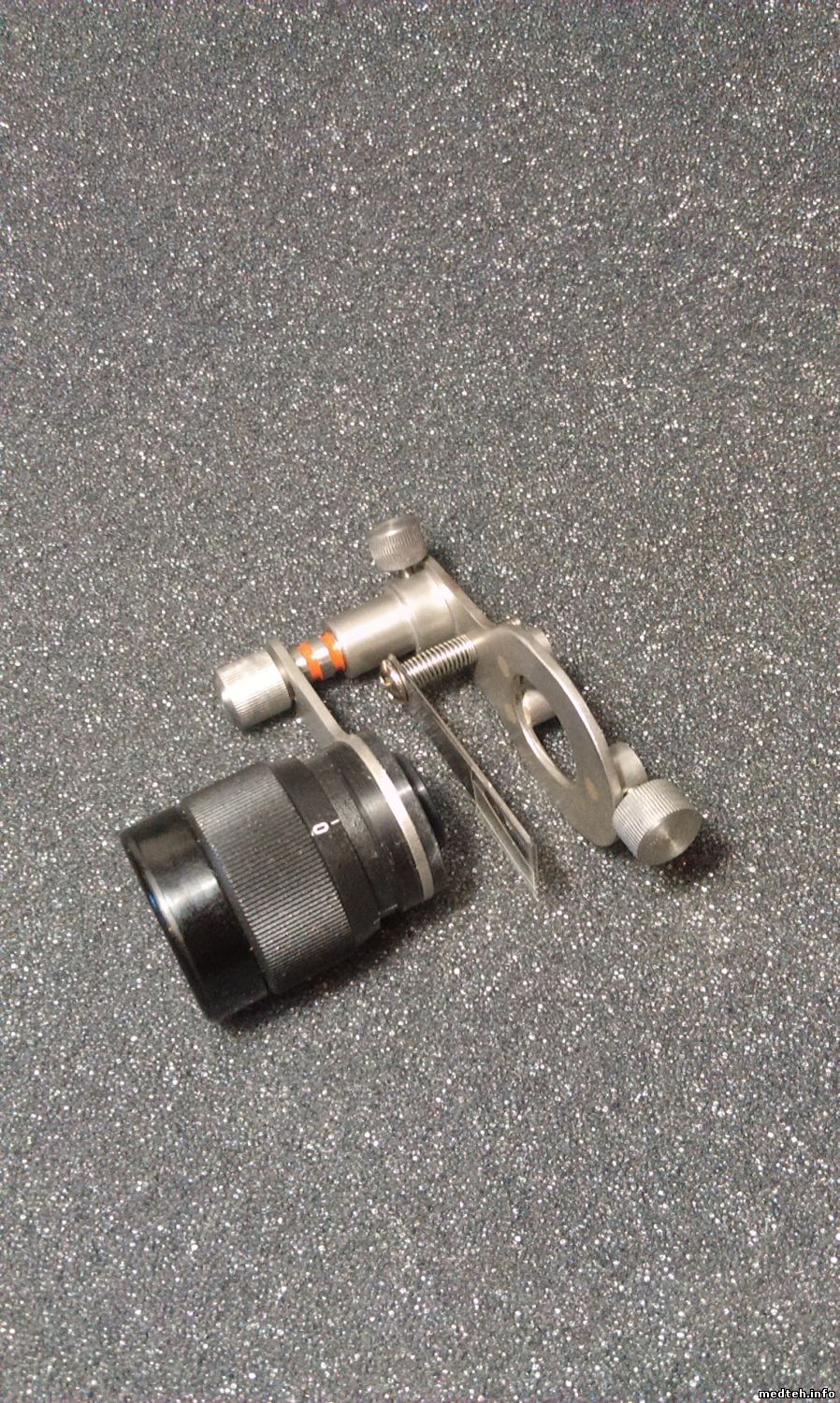

На фото 1 доработанный вариант с подпружиненным пакетом лепестков, что позволяет мастеру самостоятельно выставить нужную высоту.
Лепестком очень удобно подприжать маску, подвигать её и приклеить.
Заготовки прижимных лепестков (4 штуки) подрезаются по месту, под каждого производителя.
Оптика короткофокусная, позволяет спокойно подлезть инструментом и, помимо непосредственно поля, видеть и инструмент. Т.е., например, двигать маску не на ощупь.
Как минимум можно работать с олимпус, пентакс, фуджинон.
Пока всё.


Сообщение отредактировал orlov-endo - Понедельник, 25.Июн.2018, 15:50

orlov-endoДата: Пятница, 01.Июн.2018, 18:28 | Сообщение # 3
Стажер
У вас сообщений: 29
инженер
На заявках
Российская Федерация

Санкт-Петербург

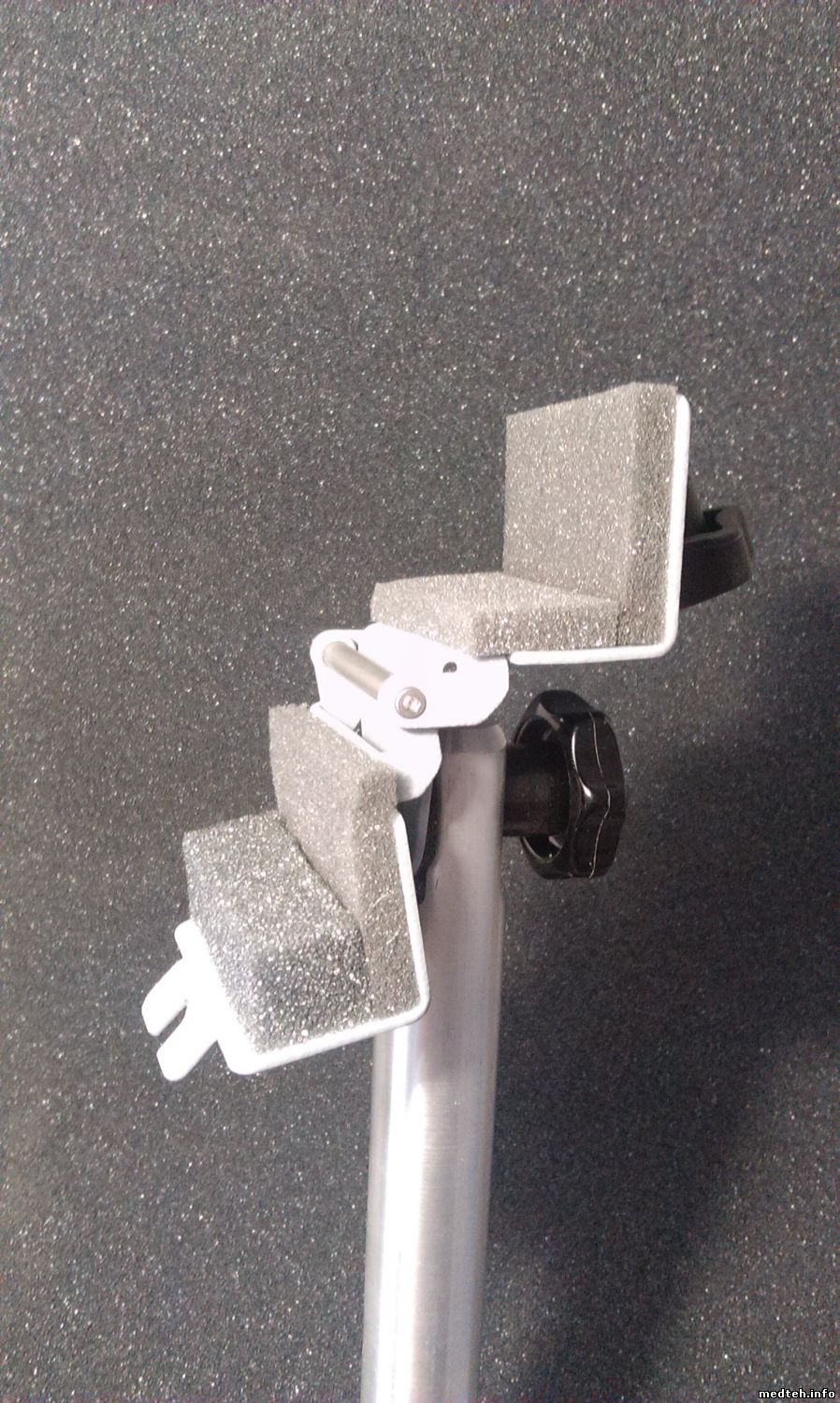

Усиленный зажим дистальной головки.

При выполнении работ с дистальной головкой далеко не всегда перечень операций ограничивается вклейкой оптики, установкой колпачка и т.п. Периодически возникает необходимость применить, что называется, силу - выбить (высверлить) прикипевшую втулку световода, удалить "мёртвый" объектив и другие операции, необходимым условием которых является надёжная механическая фиксация головы. Очевидно, что обычные тиски для этого не годятся. Предлагаю вниманию уважаемого сообщества свой вариант. Собственно, по прилагаемым фото всё, думаю, понятно. Пока всё.


Сообщение отредактировал orlov-endo - Понедельник, 25.Июн.2018, 17:53

orlov-endoДата: Понедельник, 04.Июн.2018, 14:33 | Сообщение # 4
Стажер
У вас сообщений: 29
инженер
На заявках
Российская Федерация

Санкт-Петербург

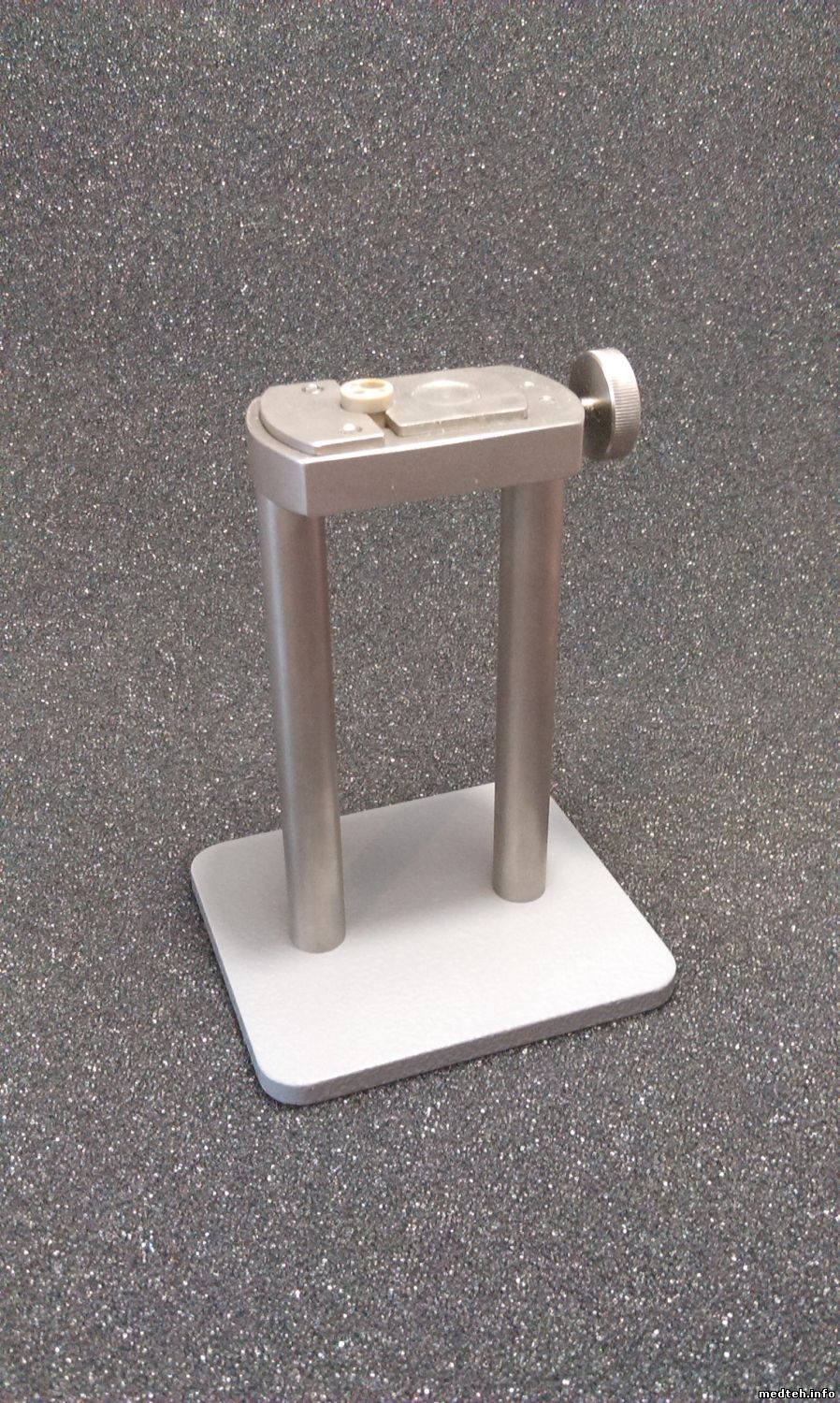

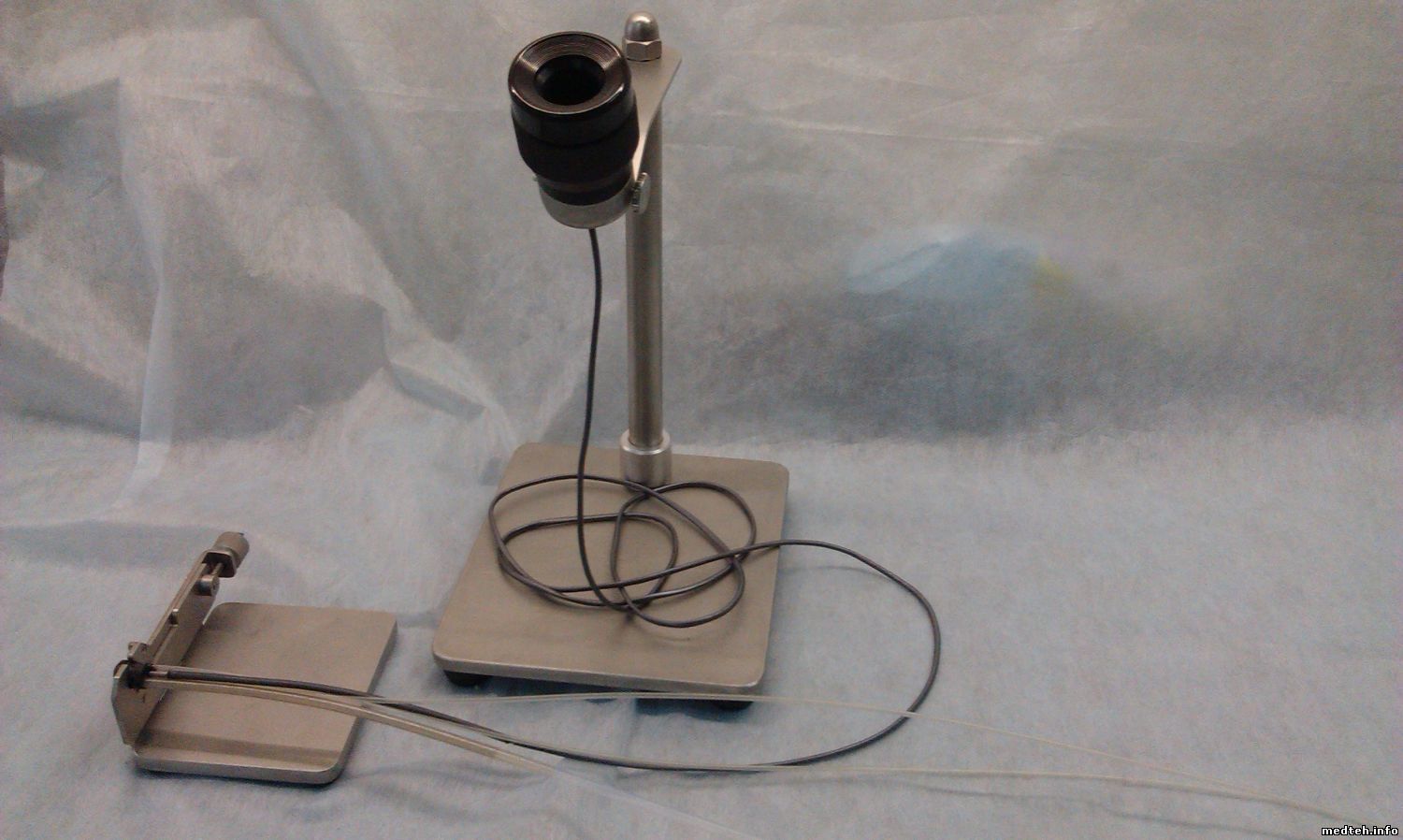

Оптический штатив для волоконной оптики.

Данное приспособление так же относится к оснастке для ремонта волоконных приборов. Прекрасно известно, как часто и на разных этапах нужно, что называется "глянуть картинку" и на какие ухищрения приходится идти, если для этого нет специального приспособления.
Оценить состояние нового жгута, оценить состояние жгута поступившего в ремонт прибора с залитым "родным" окуляром, произвести установку и юстировку жгута и т.д и т.п.
Втулка жгута фиксируется подпружиненным прижимом. Отвод прижима производится лепестком внизу слева от окуляра.
Пока всё.


Сообщение отредактировал orlov-endo - Понедельник, 25.Июн.2018, 17:52

orlov-endoДата: Воскресенье, 10.Июн.2018, 12:43 | Сообщение # 5
Стажер
У вас сообщений: 29
инженер
На заявках
Российская Федерация

Санкт-Петербург
Вертикальный зажим дистальной головки.

Вклейка световодных линз или объектива, наклейка колпачка, и все другие операции, требуют надёжной и удобной фиксации головы в вертикальном положении. Применяются различные решения: от приматывания головы изолентой к вертикальной штанге, до фиксаторов самых разных конструкций. Предлагаю вниманию уважаемого сообщества свой вариант.
Конструкция позволяет выполнять весь спектр операций по установке элементов дистальной головки.


Сообщение отредактировал orlov-endo - Понедельник, 25.Июн.2018, 17:52

orlov-endoДата: Воскресенье, 10.Июн.2018, 12:58 | Сообщение # 6
Стажер
У вас сообщений: 29
инженер
На заявках
Российская Федерация

Санкт-Петербург
Горизонтальный зажим дистальной головки.

Установка и юстировка волоконного жгута, монтаж матрицы, заводка коммуникаций в тубус и тому подобные операции, перечень которых гораздо шире, требуют надёжной и удобной фиксации дистальной головки в горизонтальном положении. Наряду с различными решениями предлагаю уважаемому сообществу свой вариант.


Сообщение отредактировал orlov-endo - Понедельник, 25.Июн.2018, 17:51

orlov-endoДата: Воскресенье, 10.Июн.2018, 13:29 | Сообщение # 7
Стажер
У вас сообщений: 29
инженер
На заявках
Российская Федерация

Санкт-Петербург

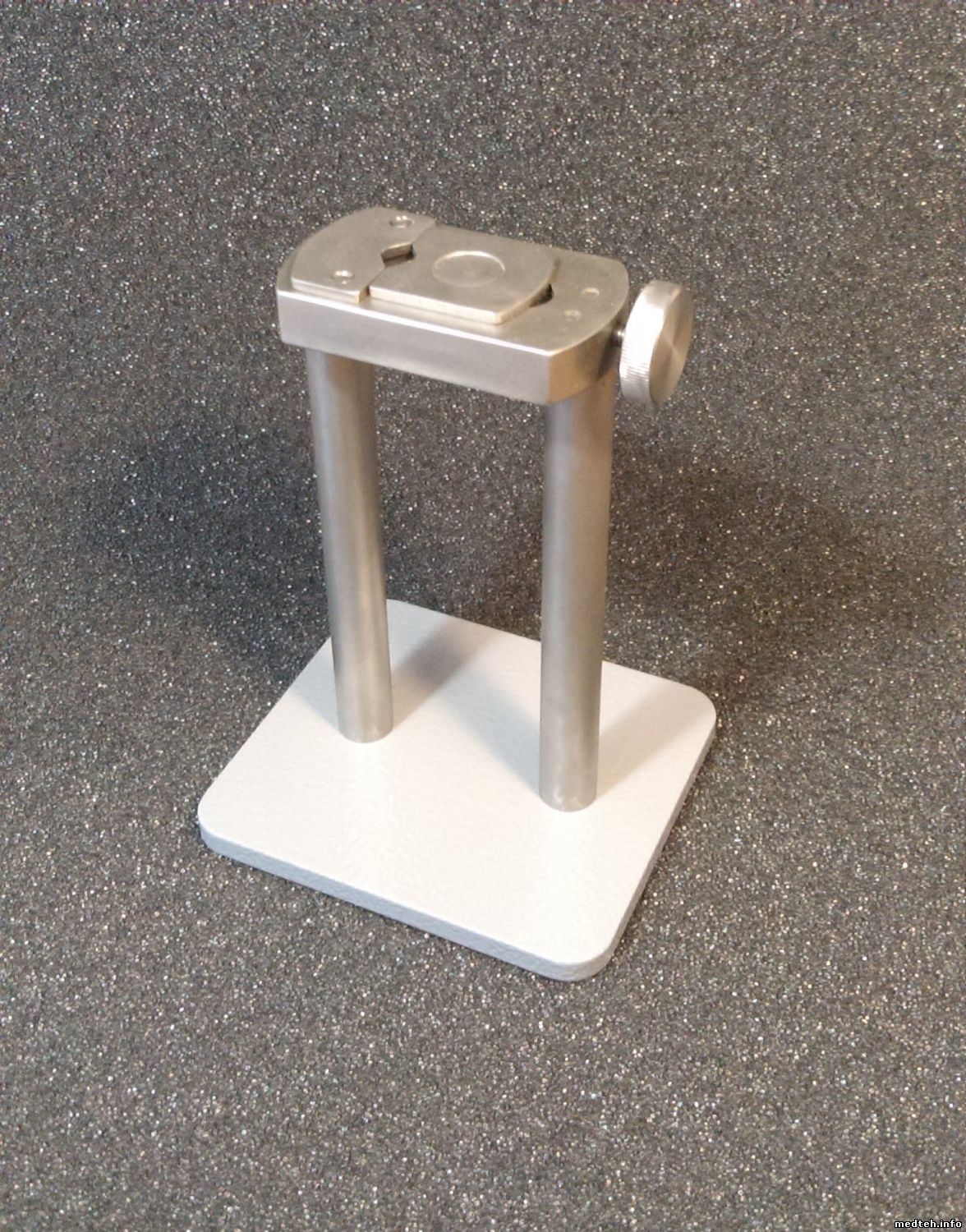

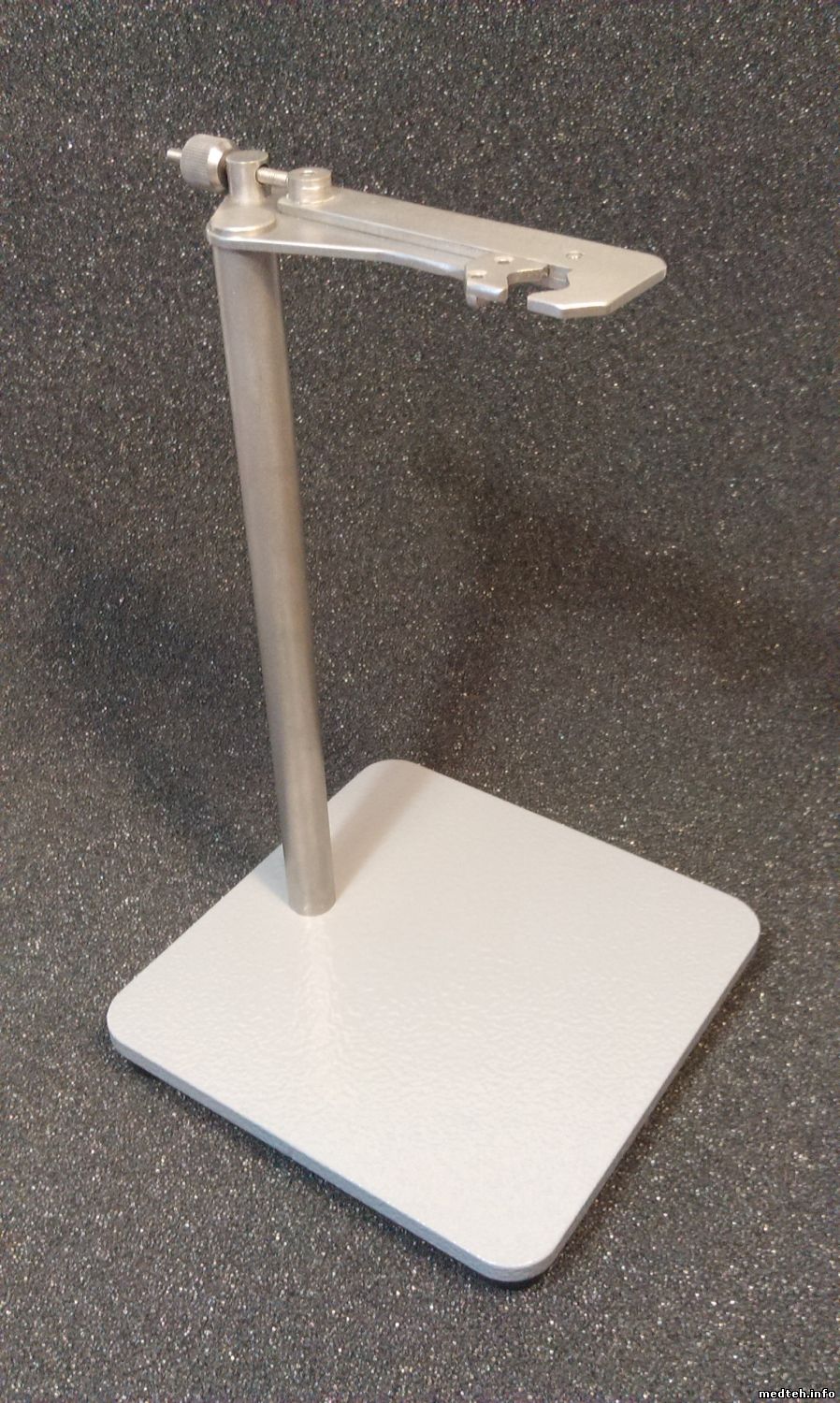

Держатель эндоскопа.

Юстировка волоконного жгута, выставление пятна изображения по видеокамере, проверка и выставление соответствия горизонта картинки и отклонений дистального конца и некоторые другие операции завершающей стадии ремонта эндоскопа предполагают его фиксацию на некотором возвышении относительно поверхности стола. В ряду прочих предлагаю уважаемому сообществу своё решение.


Сообщение отредактировал orlov-endo - Понедельник, 25.Июн.2018, 17:51

orlov-endoДата: Воскресенье, 10.Июн.2018, 19:38 | Сообщение # 8
Стажер
У вас сообщений: 29
инженер
На заявках
Российская Федерация

Санкт-Петербург

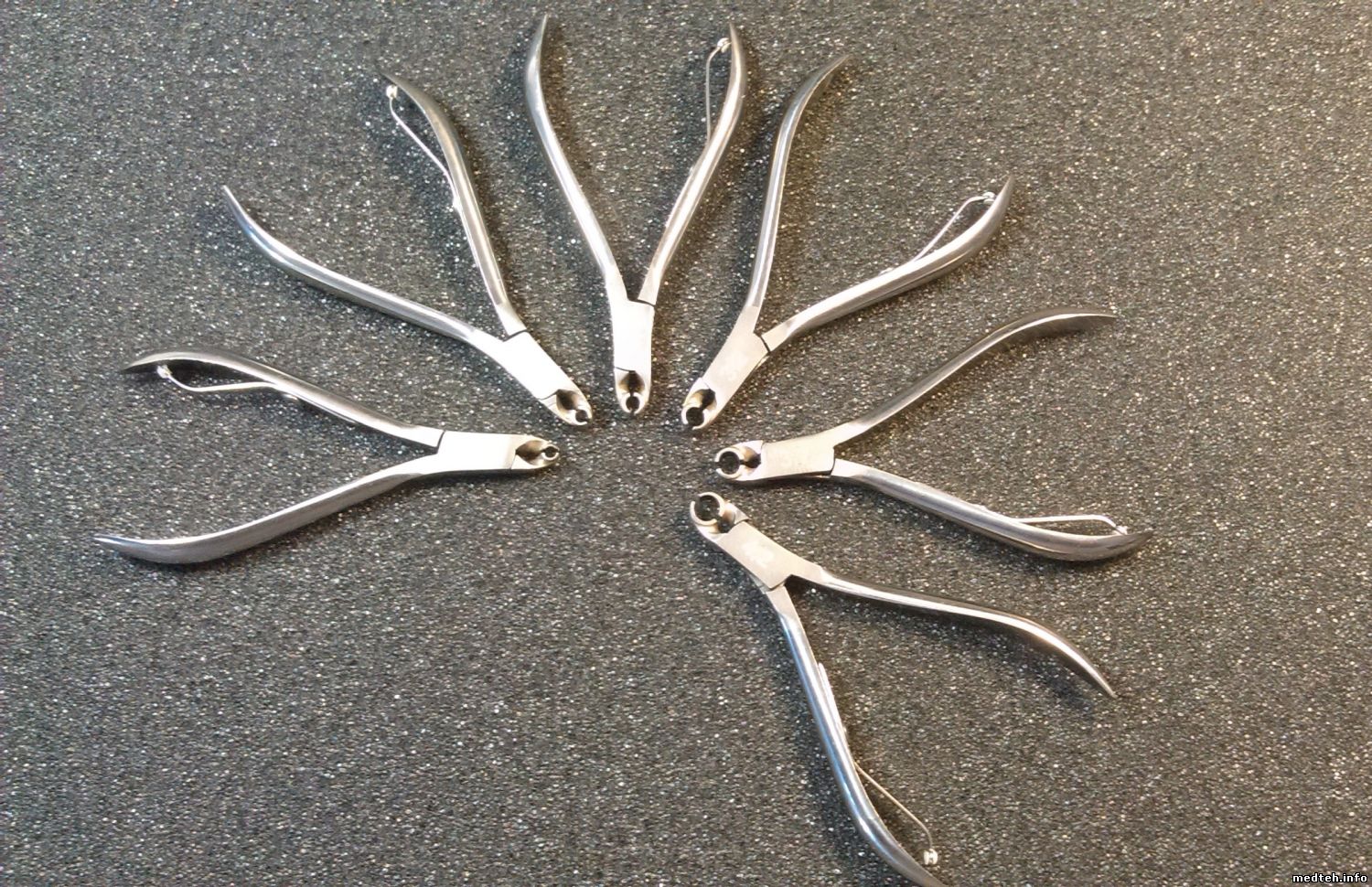

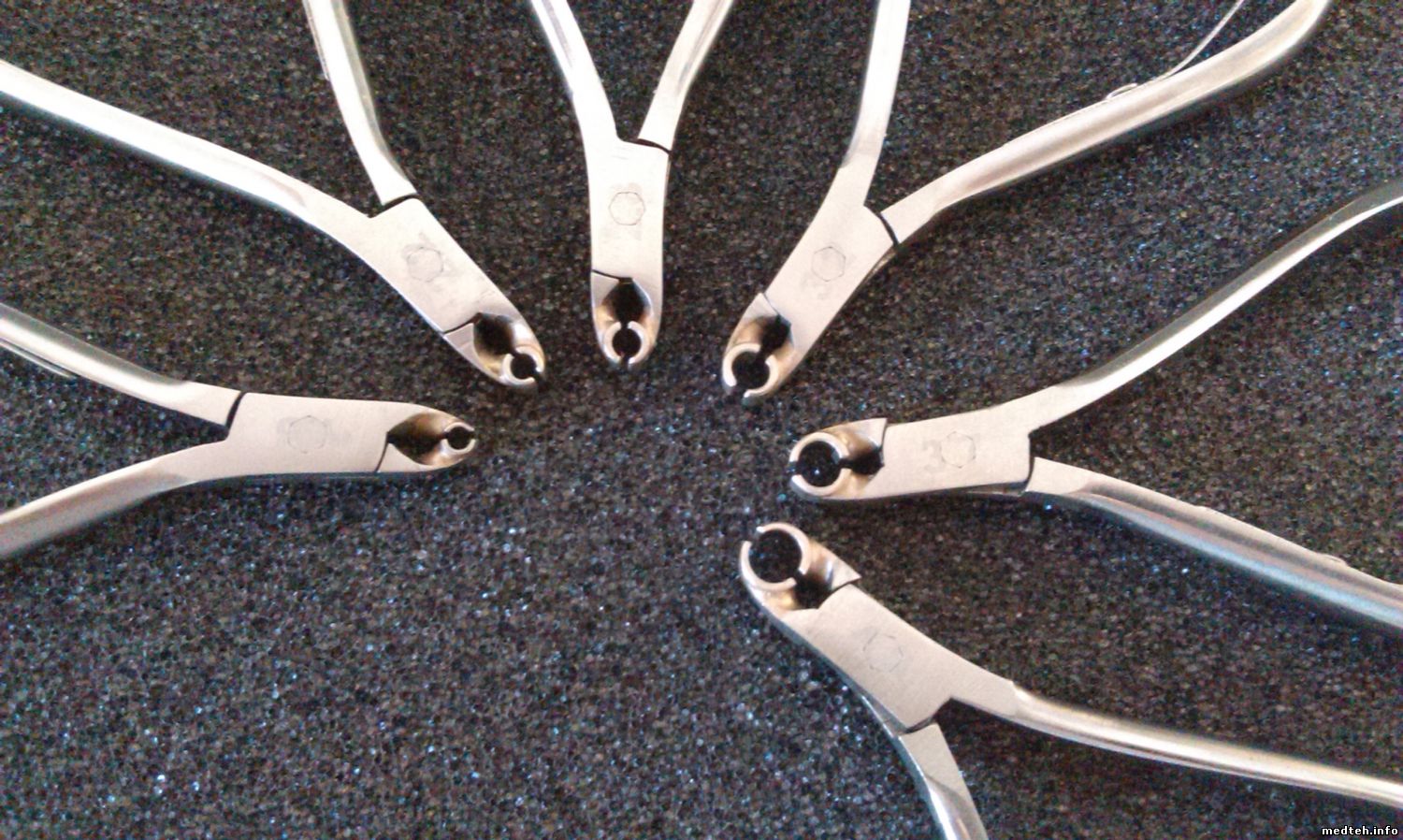

Съёмники конуса-амортизатора.

Любой, даже незначительный ремонт предполагает, как правило, скручивание и перемещение конуса. Выполнить такую простую, казалось бы, операцию далеко не всегда просто. Особенно актуальным применение предлагаемого инструмента становиться, когда необходимо снять, или одеть конус по собранному с оболочкой дистального конца тубусу. Особенности и преимущества такого решения очевидны: достаточно завести съёмник под конус и можно спокойно откручивать и перемещать конус на съёмнике. Так же безусловно проще одеть конус на тубус (помним про дистальную часть, которую жалко), одев конус предварительно на съёмник, а потом на съёмнике одеть на тубус.


Сообщение отредактировал orlov-endo - Понедельник, 25.Июн.2018, 17:51

orlov-endoДата: Понедельник, 11.Июн.2018, 12:49 | Сообщение # 9
Стажер
У вас сообщений: 29
инженер
На заявках
Российская Федерация

Санкт-Петербург

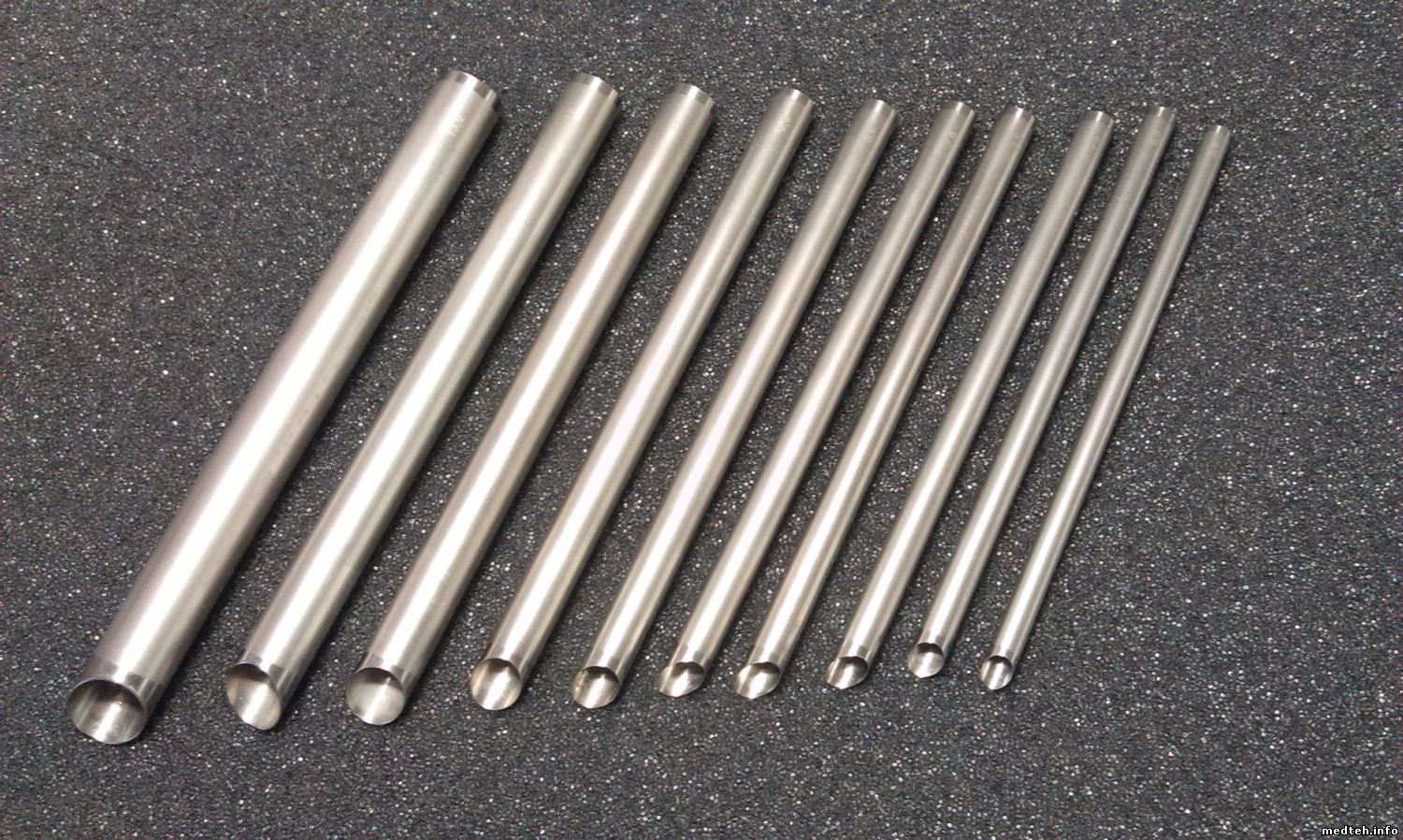

Зажимы инструментального канала.

При работе с инструментальным каналом важно избегать его деформации. То есть, зажим для удержания канала должен максимально близко соответствовать наружному диаметру. Это и реализовано в предлагаемом комплекте.


Сообщение отредактировал orlov-endo - Понедельник, 25.Июн.2018, 17:50

orlov-endoДата: Вторник, 12.Июн.2018, 15:12 | Сообщение # 10
Стажер
У вас сообщений: 29
инженер
На заявках
Российская Федерация

Санкт-Петербург

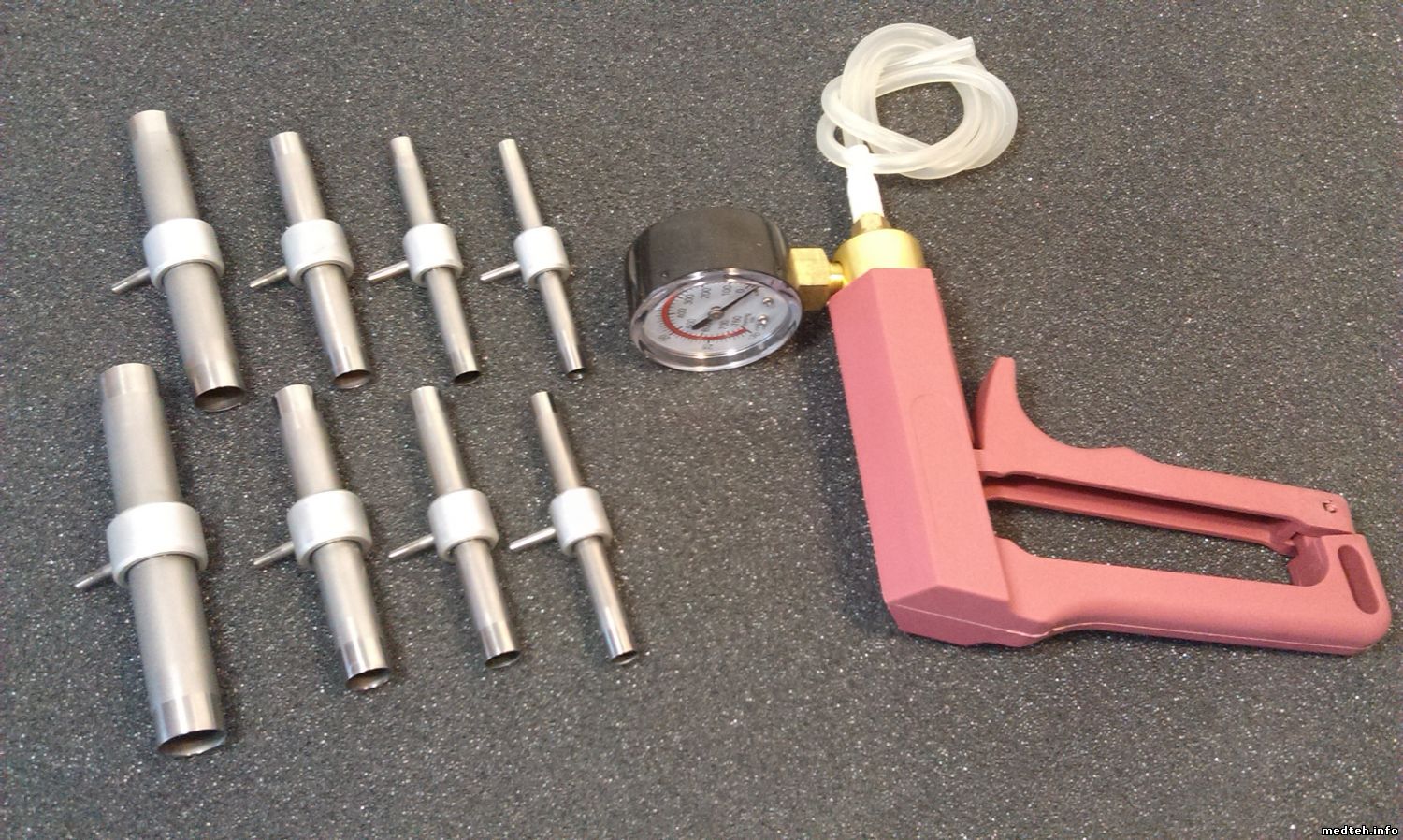

Вакуумные одеватели дистальных оболочек.

Подобный комплект является неотъемлемой частью оснащения мастерской по ремонту и ТО гибких эндоскопов. Наряду с прочими предлагаю уважаемому сообществу свой вариант.


Сообщение отредактировал orlov-endo - Понедельник, 25.Июн.2018, 17:49

МВРДата: Вторник, 12.Июн.2018, 15:12 | Сообщение # 11
Медтехник
На заявках
Российская Федерация

.
orlov-endo, спасибо Вам за действительно инженерную работу !!!
.

Это как пример Техникам всего лишь на штатной должности прикладного "инженера", чтобы уразумели разницу между Инженером и Техником (с.24) ...

orlov-endoДата: Вторник, 12.Июн.2018, 15:12 | Сообщение # 12
Стажер
У вас сообщений: 29
инженер
На заявках
Российская Федерация

Санкт-Петербург
МВР, Спасибо за оценку. Постепенно буду выкладывать и другие свои разработки.
