Собственно, поизносилось американское гнездо. Да и вилка печатная поистёрлась тоже. Можно ли заменить на что-то военное? Типа РС32? А если кабель видеокамеры разрезать, то провода там цветные? Паябельные? Делал кто-то что-то похожее?
.
Цитатаbiktop ()
Я, biktop, бывший сервисный инженер фирмы Karl Storz. Могу помочь конкретными советами по видеокамерам этой фирмы. Неоднократно менял кабели головок.
Дата: Понедельник, 01.Ноя.2010, 14:26 | Сообщение # 3
У вас сообщений: 545
техник
OFFлайн
Российская Федерация
Кузня
Quote (STaras)
Паябельные
Не думаю что они просто прикладывают провода а потом заливают. А вилка специальная- земля первая подключается, как бы потом проблем не огрести с новым разьёмом при подключении. у меня все диоды болят
Дата: Понедельник, 01.Ноя.2010, 18:37 | Сообщение # 4
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Quote (seabee)

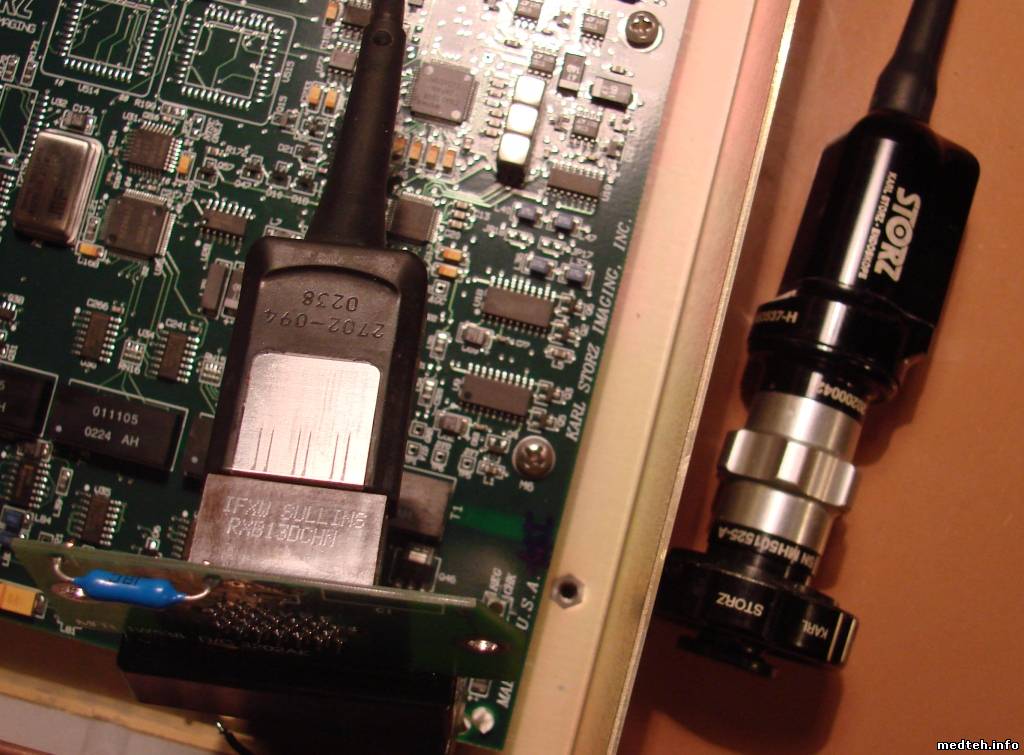

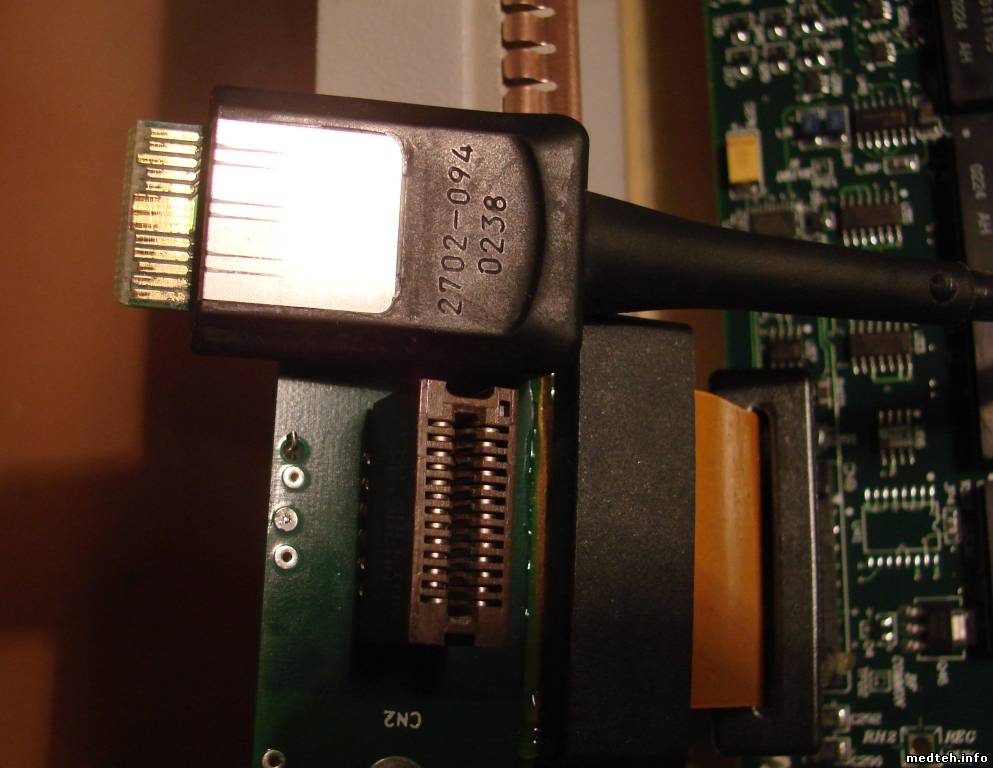

А как определил что из-за гнезда?
- я писал в разделе для начинающих где про инструменты про коробок спичек. Это была не шутка. Когда коробок подкладываешь под разъем - все Ок.
Quote (seabee)
нет изображения на мониторе
- какая марка монитора ? JVC ? К видеовыходу блока telecam DX pal 202320 20 подключается без проблем любой телевизор и все показывает. Подключал какую-то соньку маленькую, пока штатный монитор чинил.
Quote (creyt)
вилка специальная- земля первая подключается
- за замечание спасибо, надо присмотреть разЪемы с штырями разной длины. На крайняк написать им инструкцию, чтоб сначала втыкали а потом включали. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Воскресенье, 12.Дек.2010, 12:06 | Сообщение # 5
Стажер
У вас сообщений: 23
сервисный инженер
OFFлайн
Украина
Киев
Я бывший сервисный инженер фирмы Karl Storz. Могу помочь конкретными советами по видеокамерам этой фирмы. Неоднократно менял кабели головок.
Сомневаюсь, что есть проблема в гнезде, обычно его достаточно хорошо почистить. Во всех случаях в моей практике радикально помогала замена кабеля. Кабель надёжный, служит долго, но всё же является более слабым звеном. Замена была бы оптимальным вариантом. Могу посодействовать в решении этой проблемы.
Дата: Воскресенье, 12.Дек.2010, 22:21 | Сообщение # 6
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Quote (biktop)
Сомневаюсь, что есть проблема в гнезде
- может быть. Скорее поизносилась вилка. Пока почистил, сказал, чтоб воткнули и не совали каждый раз туда-сюда. Так и делают, после операции не вынимают.
Quote (biktop)
радикально помогала замена кабеля
- так кабель меняется с вилкой? Тогда овучь в личку цену вопроса, подготовлю народ. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Воскресенье, 12.Дек.2010, 23:33 | Сообщение # 7
Стажер
У вас сообщений: 23
сервисный инженер
OFFлайн
Украина
Киев
недавно это всё обходилось около 1000Евро, сейчас производитель решил, что такие головки уже раритетные и поднял цену на кабель. в киевском представительстве Шторца такой ремонт сейчас стоит 15000грн (95% - сам кабель). есть выходы, где можно это сделать на треть меньше на таком-же техническом уровне
STaras, у меня тоже такой глюк был со Шторцевским эндоскопом - вилка по углам сточилась почти вконец. Держал на операции, пока не додумались подтянуть вверх и зафиксировать лейкопластырем. Но оказалось, что дело было даже не в этом - разогнулись контакты внутри блочного разъёма. Разобрал, подогнул контакты - полгода не жаловались, пока не купили новую камеру. Старую положили в запас - камера-то хорошо работает. А разъём можно попробовать располосовать и изготовить новую контактную группу из фольгированного стеклотекстолита, а потом залить силиконовым герметиком. Правда чем покрыть контакты, чтобы не окислялись - не знаю. Может обратиться к изготовителям печатных плат - они покроют золотом или палладием. Сколько это будет стоить? Явно меньше 1000 евро.
Вопрос не совсем корректный. важнее то, как долго эта конструкция будет работать. В моей практике не единичны случаи службы таких головок камер (с оригинальным кабелем) более 10 лет (при условии нормального обращения с ними), но также были случаи, что кабель убивали за менее чем год (человеческий фактор). Приходилось разбирать такие кабели (деффектные), вот и становится понятно, что из себя представляют американские космические технологии.
Дата: Четверг, 16.Дек.2010, 18:17 | Сообщение # 10
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Quote (STaras)
А если кабель видеокамеры разрезать, то провода там цветные?
- вот посути и вопрос, ответа на который я не получил. Если я разрежу кабель и получу по двадцать белых (или синих) одинаковых проводов слева и справа - что тогда делать? Другое дело в кабелях отведений кардиографов - красный к красному, зеленый к зеленому... Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Четверг, 16.Дек.2010, 18:21 | Сообщение # 11
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
vicmic, ты ж видишь, что у этих космонавтов гнилая как вилка
Quote (vicmic)
вилка по углам сточилась почти вконец
, так и блочная розетка -
Quote (vicmic)
разогнулись контакты внутри блочного разъёма
. Потому спутники даже до орбиты долететь не могут, не то, чтоб там повисеть годик-другой. Потому и хочется втулить туда разъем не космический, а танковый. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Четверг, 16.Дек.2010, 22:17 | Сообщение # 14
OFFлайн
Украина
Житомир
Quote (biktop)
Могу помочь конкретными советами по видеокамерам
Quote (biktop)
есть выходы, где можно это сделать на треть меньше на таком-же техническом уровне
Вот и все конкретные советы... STaras, хотел рентген вилки сделать, руки не дошли. Аппарат новый получили а этот в сторону. Если внутри вилки никаких преобразователей-согласователей нет, то запросто можно вилочку кругленькую вклячить, как на российских камерах. Тем более ребята, узнав цену, будут согласны.
Дата: Четверг, 16.Дек.2010, 22:35 | Сообщение # 15
Стажер
У вас сообщений: 23
сервисный инженер
OFFлайн
Украина
Киев

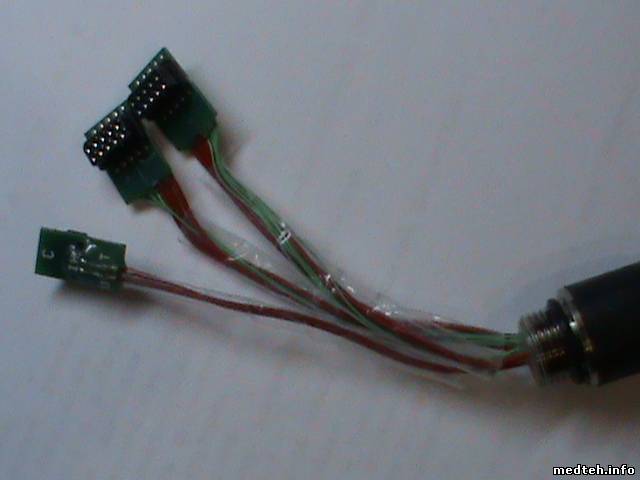

Нет проблем, я же говорил, техническая информация есть и могу ею поделиться: проводки "нецветные", а именно, 8 красных экранированных жил и 9 зелёных неэкранированных проводов (толщиной с нитку), гибкие, устойчивые на излом. Экраны не везде идут на корпус, я как-то вызванивал цепи, что-куда идёт, по одному экрану вообще +5в идёт. Производитель просто использовал уже готовый кабель производства Tyco Electronics.
Дата: Четверг, 16.Дек.2010, 23:35 | Сообщение # 16
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Quote (biktop)
8 красных экранированных жил и 9 зелёных неэкранированных проводов
- вот это я и хотел узнать. Значит топором рубить нельзя, а легонько вспарывать и перерезать по одному, вешая бирки на оба конца.
Quote (Sept)
Если внутри вилки никаких преобразователей-согласователей нет
- проверить надо, что-то и не подумал. Но если даже и есть, то огрызок космической вилки вместе с космической розеткой можно запаять внутри коробки - места там валом. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Суббота, 18.Дек.2010, 01:03 | Сообщение # 20
Стажер
У вас сообщений: 23
сервисный инженер
OFFлайн
Украина
Киев
Насколько я разбирался с этим кабелем (сам несколько кабелей перепаивал, уже будучи бывшим сервисным инженером Карл Шторц, но повреждённые вблизи головки), на этом кабеле никаких активных или пассивных элементов нету. Завод-изготовитель в сервисном мануале никаких схем не давал, т.е. если кабель деффектный, его просто нужно заменить и не ломайте себе голову, что там внутри. Полная прозвонка кабеля вилка подключения в блок управления - 3 коннектора внутри головки камеры, у меня есть, (сам вызванивал). Нет проблем, могу прислать, давайте мыло.
Дата: Вторник, 03.Апр.2012, 17:15 | Сообщение # 24
Стажер
У вас сообщений: 23
сервисный инженер
OFFлайн
Украина
Киев
по Image1 у меня мануала нету и такой тип я не разбирал, но у шторца в большинстве крепление идёт за счёт плотного натяга (задней крышки и корпуса камеры, как пример), так что обе половинки нужно плотно и нежно (чтобы не поцарапать) схватить и сильно растянуть. Обратный процесс такой-же (только в обратном порядке) с добавлением силикона на натягиваемые поверхности.
Для разборки головок немцы специально изгаляются со специальными приспособлениеми, чтобы без них головку было практически невозможно разобрать.

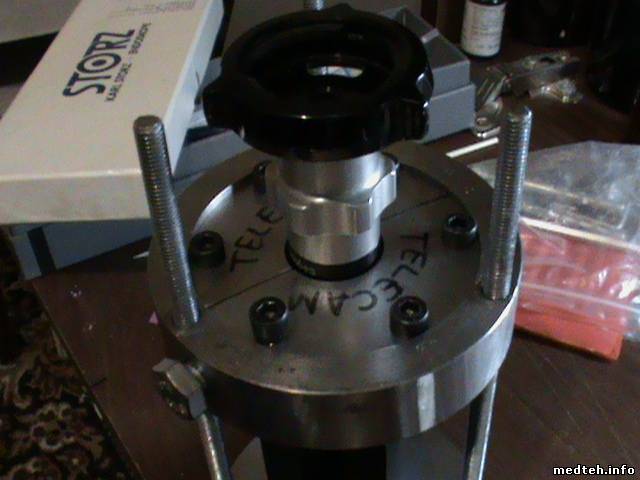

Как я и говорил, с Image1 не работал и приспособ для них не видел, для Telecam сделал свои приспособы.
Дата: Четверг, 10.Май.2012, 17:41 | Сообщение # 27
Участник
У вас сообщений: 194
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Не поможете ли с распайкой кабеля для головы 20221040 (автоклавируемая). Кабель свинчивается (накидная гайка), разъем залит эпоксидкой (это разбираемо). Провод передавлен и нет возможности нормально прозвонить раскладку.
Сообщение отредактировал aromas - Четверг, 10.Май.2012, 17:45
Дата: Четверг, 10.Май.2012, 19:27 | Сообщение # 28
Стажер
У вас сообщений: 23
сервисный инженер
OFFлайн
Украина
Киев
К сожалению, так вышло, что Трикамы мне не попадались за время работы на фирме (встречаются у заказчиков значительно реже, чем самые распространённые Телекамы), так что, к сожалению, боюсь, что не смогу помочь.
И по предыдущему сообщению: "каналы" сказали, что разбирать Image1 им тоже не приходилось, но слышали, что там всё как-то очень серьёзно заклеено... От себя посоветую сделать рентген-снимок этой головки, возможно по нему уже можно будет о чём-то судить... мне это несколько раз помогало при разборке шейверных рукояток и УЗ трансдюсеров. Удачи)
Дата: Понедельник, 28.Май.2012, 23:57 | Сообщение # 30
Стажер
У вас сообщений: 23
сервисный инженер
OFFлайн
Украина
Киев
да нет проблем))) заднюю часть камеры (заднюю крышку) нужно сильным усилием стянуть с корпуса. Вручную это сделать невозможно, нужно приспособления типа "пресса" для клепки пистонов, я применяю растяжку тремя шпильками (под 120 град) двух дисков, один из которых держит корпус, а второй - крышку... сборка в обратном порядке (натяг крышки на корпус с добавлением герметизирующего силикона). сбросьте е-мейл, скину пару фоток, а то неудобно на пальцах объяснять....
biktop, Подскажите, пожалуйста длину кабеля от головки до камеры Storz telecam SL II. Вынужден заменить полностью весь кабель, старый в больнице обрезали неизвестно как. Спасибо.
Дата: Вторник, 20.Авг.2013, 15:53 | Сообщение # 33
Стажер
У вас сообщений: 18
электронная техника
OFFлайн
Беларусь
витебск
biktop, если у вас есть распайка проводов кабеля для telecam-c, от разъема до коннекторов , сбросьте пожалйста на ceraspole@mail.ru или ceraspole@tut.by . Спасибо.
Дата: Четверг, 13.Мар.2014, 16:57 | Сообщение # 35
Участник
У вас сообщений: 210
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону

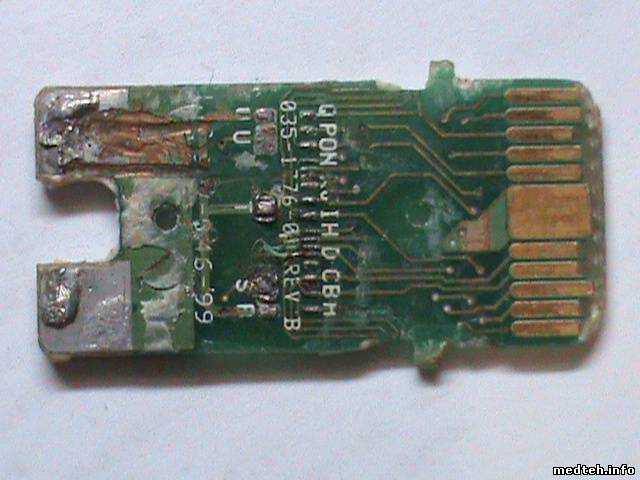

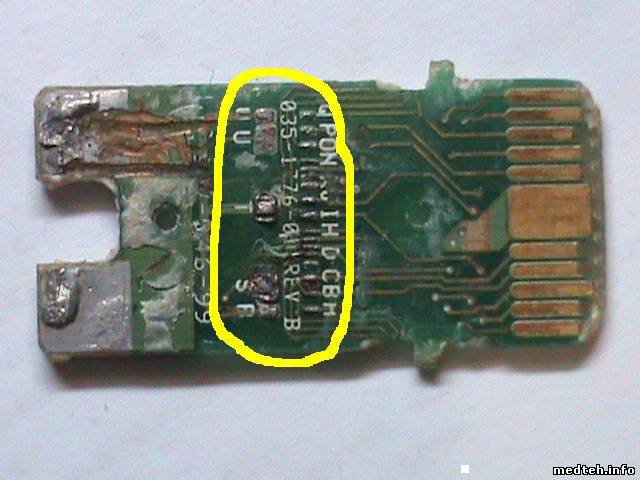

Здравствуйте. Есть телекамера Telecam PAL SL 202120 30. Оборвался экранный провод кабеля (либо центральная пластина на кабеле внизу, либо строенный контакт на коннекторе кабеля). Хотели соединить обычным проводом корпус камеры с центральной пластиной (она лудится), то такое соединение механическую прочность, скорее всего, не давало, притом, что этот кабель уже ремонтировался ранее и на "родной" металлический наконечник прикручена дополнительная трубка с пружиной на конце, скорее всего, для меньшего угла изгиба кабеля. Компаундом были залиты в кабеле полностью "родная трубка" и часть дополнительной. При попытке рассоединить эти трубки провода в кабеле полностью оборвались. Виктор прислал мне схему соединений в кабеле. Когда откручивал "родную" трубку с крышки видеокамеры, выпала микроплата с разъема кнопок (разъем остался внутри). Видеоголовку пришлось разбирать. Теперь ВОПРОС: к микроплате кнопок подходит два провода: один провод — это ко входному разъему — к выводам 1,3,4,9, а второй — к выводу 18. По схеме 1,3,4,9 — это экран Н1, а 18 — 5 В. (Т.е. к 13 и 15 проводов не вижу). Встречался ли кто с таким подключением? Либо к нижним контактам разъема кнопок, либо с разворотом контактов (левый направо и наоборот) к верхним контактам разъема. Виктор встречал не все варианты подключения. Спасибо. Дополняю ответом в 9:20 на следующий день, чтобы не писать новое сообщение. Еще пока шел на работу, была мысль рассмотреть микроплаты через компаунд. Вне компаунда видно визуально только два провода. Но то, что они сдвоенные, можно только догадаться: только через компаунд видно раздвоение. Распушил оборванный конец и только тогда увидел, что он сдвоенный. Компаунд все-таки хоть и размягчается, но пока рядом паяльник, но спустя секунду он опять жесткий. ЕЩЕ ДОПОЛНЕНИЕ ПО МИКРОПЛАТАМ. С утверждением, что компаунд легко снимается после паяльника, я не совсем согласен. Да и после счистки компаунда можно ли хорошо припаять потом провода к таким тоненьким дорожкам на микроплатах? Поэтому я изготавливал микроплаты с периферийной компьютерной платы PCI разъема, отрезав кусочки нужной длины. Потом припаивал разъемы и провода с двух сторон.
Сообщение отредактировал rodnmuzvn - Пятница, 14.Мар.2014, 09:34
Дата: Четверг, 24.Апр.2014, 09:27 | Сообщение # 36
Участник
У вас сообщений: 210
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону
Здравствуйте. Восстановил кабель, уже отдал, работает. Теперь про сложности, может кому пригодится. Кабель пришлось обрезать и полностью восстановить пропайку разъемов. Я и сотрудники института, работаем в техническом отделе. 1) Экран завод припаивал к трубке в корпус (крышку) видеокамеры. Мы же (с сотрудником) припаяли к лепестку, который прикрутили через "родной" винтик уже к корпусу внутри камеры. Кабель герметизировали внутри наружной трубки вокруг кабеля. Предыдущая сторонняя фирма при обрыве экрана на наружную трубку прикрутила добавочную трубку, залив эпоксидным клеем (!) внутри и родную (к корпусу) и дополнительную трубки. (Как сказал другой сотрудник (механик), "руки бы им пооторвать за это"). А если бы им снова пришлось ремонтировать кабель? Мы хотели пустить дополнительный провод от широкого контакта на разъеме к блоку камеры, а второй конец никуда не подключишь ведь. 2) Другого способа закрепления проводов на разъемах камеры, как только жестким герметиком, не видно. Провода тонкие, залуживать их сложно, тонкие "волоски" провода незаметны, возможны "коротыши" с соседними контактами (после подключения к разъемам), поэтому надо герметизировать. 3) Собирать камеру надо с вытащенной панелью с кнопками. При сборке с установленной панелью с кнопками возможно при стягивании крышки с камерой наползание проводов на разъем к плате с кнопками и может нарушиться контакт. Сначала надвинуть крышку на корпус (разъемы желтый и черный подключены), провод с маленьким разъемом к плате с кнопками вытащен через окно наружу, подключаем разъем к панели с кнопками, и вдавливаем панель с кнопками в камеру.
Сообщение отредактировал rodnmuzvn - Четверг, 24.Апр.2014, 09:29
Дата: Четверг, 20.Ноя.2014, 10:33 | Сообщение # 37
Стажер
У вас сообщений: 26
мед.тех.
OFFлайн
Российская Федерация
Калининград
Перестала запускаться DVD приставка STORZ 202045 20. Выяснил не работает БП. БП не запускается, 5V дежурит, слышны щелчки пытается пуститься. БП M5145S H4. Проверил все активные элементы все целое но толку нет. Схемы нет. Может кто поможет схемкой или подскажет что?
Дата: Четверг, 27.Ноя.2014, 11:31 | Сообщение # 38
Участник
У вас сообщений: 194
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Цитатаinfinity ()
слышны щелчки пытается пуститься.
Вполне возможно, что БП пытается запуститься на КЗ, срабатывает защита по току (иди Вы его отдельно проверяете?) . Потому и щелчки. Если же БП мёртв, то, я думаю, стоит рассмотреть просто замену на аналогичный по параметрам (не думаю, что в ДВД что-то супер навороченное поставили). Сейчас разных источников питания на рынке достаточно много, и стоят вполне разумные деньги. Зачастую дешевле, чем время, потраченное на "разборки" с умершим БП.
Сообщение отредактировал aromas - Четверг, 27.Ноя.2014, 11:33
Дата: Пятница, 11.Дек.2015, 10:07 | Сообщение # 39
Участник
У вас сообщений: 210
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону
Здравствуйте. Камера проработала после ремонта чуть менее двух лет. Сейчас растр тёмный, при каждом нажатии на кнопку 1 на экране — "White bal fail – Dark" (Баланс белого ошибка – темный). На кнопку 2 – последовательно меняются три надписи. Теперь по порядку: проверяли на эндостойке – изображение было, с помехами. Пошел за проводом (по аналогии с прошлой неисправностью), подсоединить корпус видеокамеры с пластиной на разъеме. Вернулся: изображение пропало, слева на экране (~ 1/3) красный цвет, правый край (красного) неровный, прыгает, вверху белый цвет (~ 1/3), внизу — тёмный серый цвет. На следующий день подключил в отделе на монитор через блок (видео на VGA). На вышеописанной картинке — уже выбивание строк. Потом растр погас. Выводы разъема кабеля прозванивал между собой, стрелка прибора отклоняется. Т.е. неисправность кабеля маловероятна. Камера работает с 1998 года. Блок при включении выдает таблицу цветов вверху (~ 2/3), внизу — белый квадрат. Блок вскрыл: блок питания в нем NFN40-7941-01 (даташит на него не нашел). 6 напряжений на двух разъемах: 1) 4,93 В, 9,94 В 2) -2 В, 2,5 В, 5 В, 10 В. Подскажите, что может быть. Новую камеру купить не могут. Добавляю в 16:56. Замерил сейчас R (стрелочным) между 25 (+15В) (крайний контакт справа на стороне, где нет широкого контакта) и 4-мя выводами левее (ближе к контакту V1, далее по порядку V2, V3, V4). Так вот, V1 имеет при любой полярности R c +15В (у стрелочного в разной полярности различаются почти в 2 раза (в кОм), у цифрового — 3,29/3,3 кОм, а V2-V4 стрелочным в одну сторону ~ 3 кОм, в другую — ~ 300 кОм, а цифровым звонятся на пределе 2МОм от 0,3 МОм и повышаются), остальные звонятся только в одну сторону. Кто может проверить, подскажите. Можете в л/с.
Сообщение отредактировал rodnmuzvn - Пятница, 11.Дек.2015, 17:24
Дата: Пятница, 11.Дек.2015, 11:39 | Сообщение # 40
Стажер
У вас сообщений: 23
сервисный инженер
OFFлайн
Украина
Киев
У вас где-то обрыв в кабеле. Можете отослать на ремонт (замену кабеля) в оффис Карл Шторц в Москве (недешёвое удовольствие), или можете попробовать сделать сами (укоротить кабель, обычно повреждение происходит в месте наибольших изгибов, ~20см от корпуса головки), но для этого сначала нужно разобрать головку, что само по себе непросто, а далее всё это перепаять на концевые коннекторы. Работа очень мелкая, без предшествующего опыта и микроскопа шансов мало. А блок управления скорее всего вообще ни при чём, подключите к нему другую головку и сами увидите.
