Лапароскоп ф.Karl Storz, блок telecam DX pal 202320 20
rodnmuzvnДата: Среда, 30.Дек.2015, 16:58 | Сообщение # 41
Завсегдатай
У вас сообщений: 204
инженер по медоборудованию
На заявках
Российская Федерация

Ростов-на-Дону
Здравствуйте, и с Новым Годом Вас, коллеги! Видеокамера однозначно исправна. Подключал к блоку управления камеру с исправного аппарата, и к исправному блоку управления подключал свою. Блоки управления SL и SLII отличаются радикально.
Выяснил, что решить мою проблему можно или заменив плату в блоке управления, или каким-то образом отделить +15В и -9В от блока питания на плате (канал .1). На плату поступают два общих провода, независимых, один для преобразования сигналов с матрицы в сигналы на выход блока управления (+/- 5В, -9В, +15В), другой — для камеры (.1) (+/-5В). +15В и -9В получаются после преобразования +5В (.1). Без камеры +15В (+15,35В) и -9В (8,5В) есть, при подключении +15В -> ~ 5В, -9В -> -1,5В, причём на входе в блоке питания блока управления на КРЕНках 7805 и 7905 напряжения меняются ~ 8,7В -> 7,7В и ~ -8,7В -> 8,4В. Замечу ещё раз, что видеокамера исправна.
Плата многослойная, схемы блока управления нет, сервисники в Москве схему давать не хотят. Всю плату менять дорого.
Добавлено 31.12.2015. Прочитал следующее сообщение, про то, что "что-то садит", но не учитывается то, что видеокамера ИСПРАВНА, что на другом аппарате она РАБОТАЕТ. Вчера не писал, что преобразователь не держит и 220 мА (при подключении нагрузки 40 Ом между -9В Uвых падает до 0,5В). Также подключал отдельно вместо -5В и +5В источник питания. Результат тот же. (Так что NPN 40-7941-01 не неисправен). И "садится" блок при подключении исправной видеокамеры. Всё дело в том, что неисправна схема преобразователя DC/DC +5В/(-9В и +15В), которая не держит нагрузку. Настораживает и то, что -9В не в допуске, а -8,5В. Какие детали входят в эту схему? Или если отремонтировать этот преобразователь не удастся, то если сделать отдельный ИП -9В, и если потребуется +15В, то дополнительный ИП будет шунтироваться встроенным преобразователем, и развязка с дополнительным диодом не поможет.
Замена платы в Москве проблему решит, но на какое время? Цена замены платы (не её ремонта) хорошая, причём плату не высылают, а требуют к себе аппарат. Аппарат 1998 года. Но никто не может гарантировать, что через короткое время не возникнет новая серьёзная неисправность.


Сообщение отредактировал rodnmuzvn - Четверг, 31.Дек.2015, 13:53

biktopДата: Среда, 30.Дек.2015, 19:35 | Сообщение # 42
Стажер
У вас сообщений: 23
сервисный инженер
На заявках
Украина

Киев
Если у вас при подключении головки садятся напряжения, значит их что-то садит??? Ищите к.з. в головке (или в кабеле), о чём говорилось выше, и не нужно ничто от ничего отделять, там всё нормально продумано... а платы меняют только авторизованные сервисные инженеры (у них их много, делать больше нечего как ковыряться внутри, заменил и нет проблемы :-) ), а нормальные инженеры находят проблему и устраняют её, тем более, проблема по питанию, что может быть проще (закон Ома для участка цепи), это же вам не высшая математика, и тем более русские... (схемы говорят нет...), насколько я помню, вы всегда справлялись с подобными проблемами с помощью лома и какой-то матери...
так что, вперёд!
... ну и... удачи)

DragerMasterДата: Вторник, 24.Май.2016, 21:44 | Сообщение # 43
Завсегдатай
У вас сообщений: 130
electronics of medical equipment
На заявках
Казахстан

Almaty

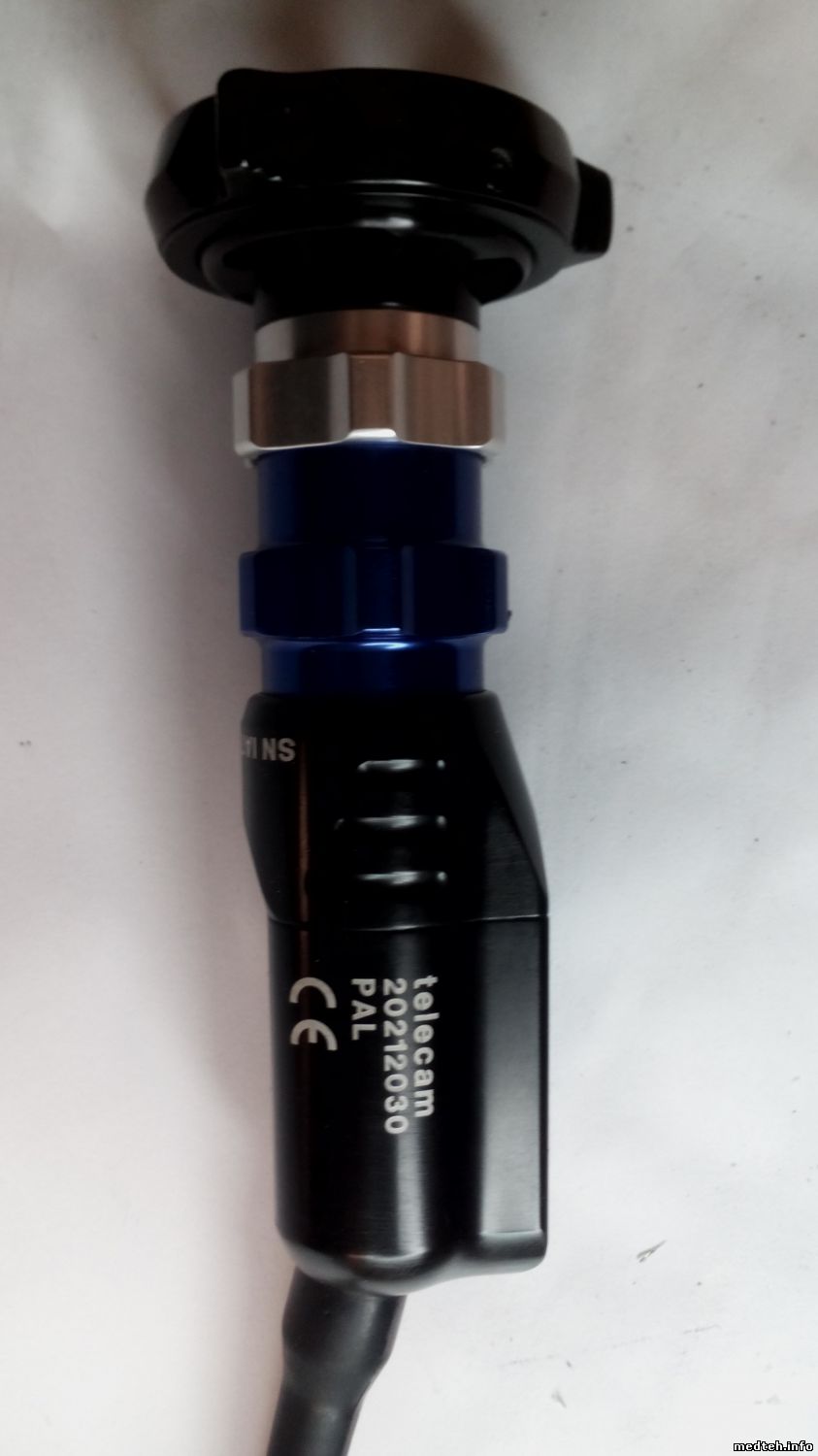

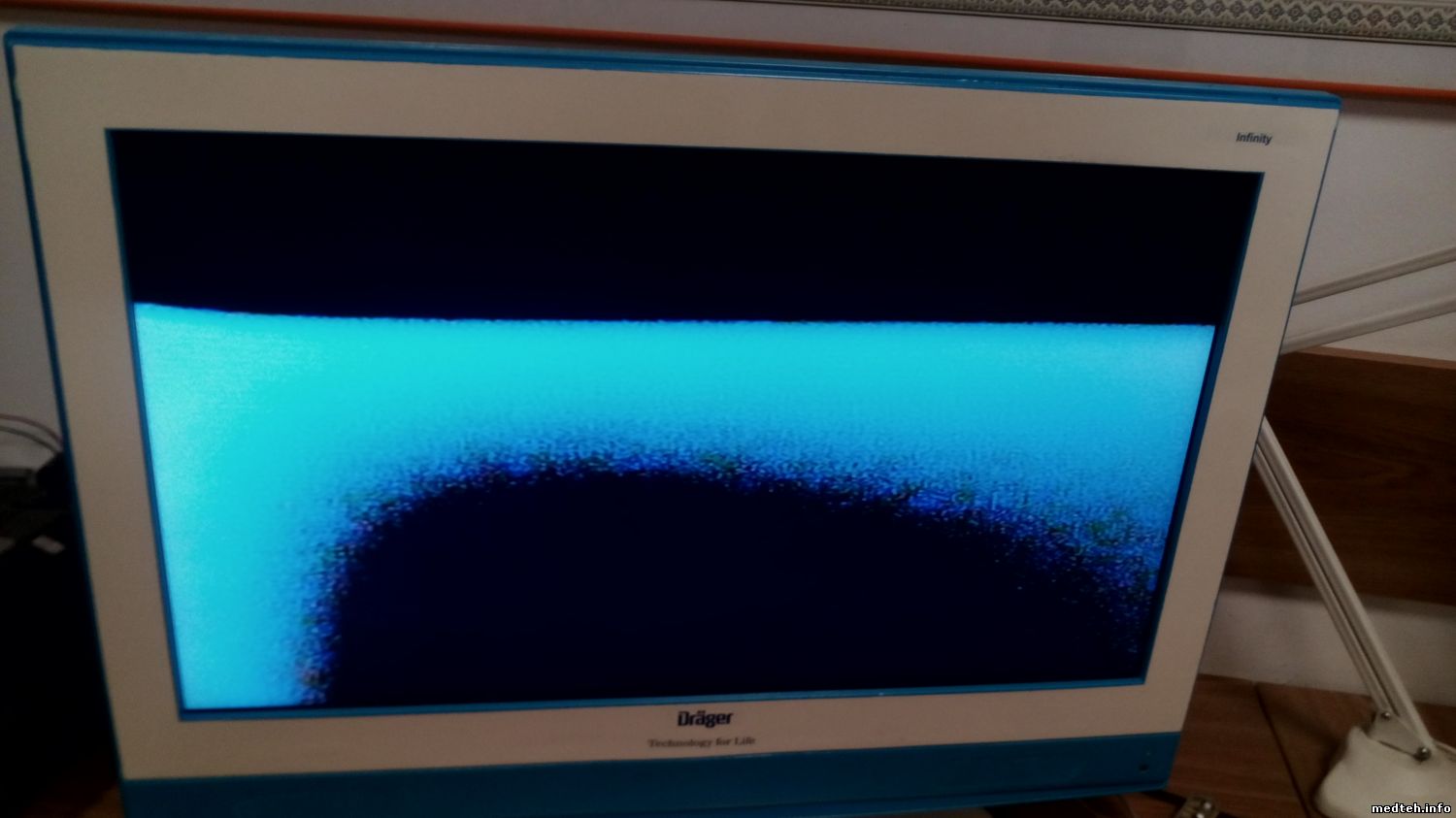

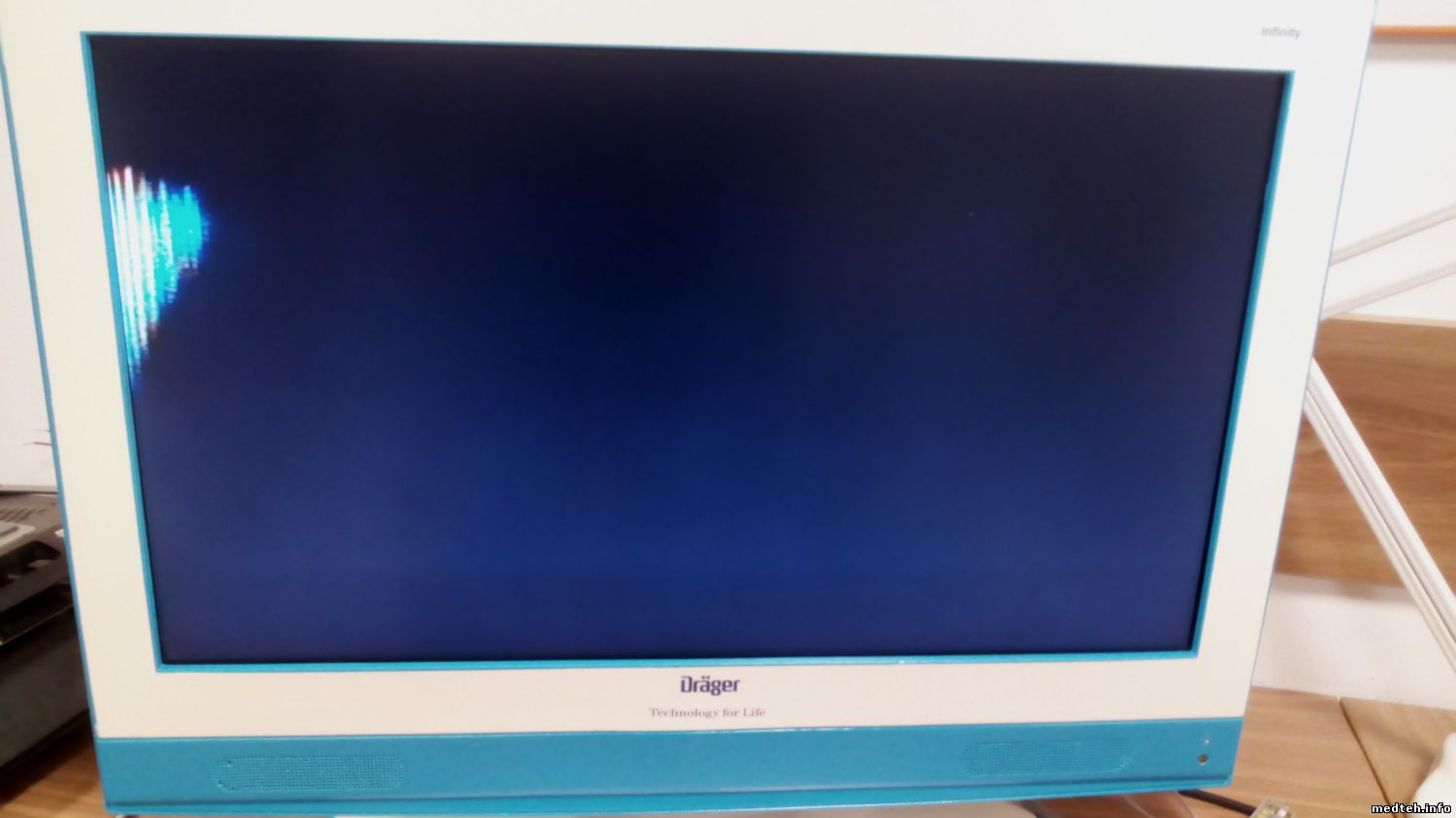

Приветствую коллеги. пришла в ремонт камера pal 20212030 только показывает както странно. темный экран только в левой стороне чуть выше середины треугольничек светлый на фото1. при повороте камеры, при манипуляциях с кабелем, при манипуляциях с штеккером ничего не меняется картинка таже как на фото1. При подносе камеры к источнику света проявляется картинка как на фото2. при нажатии кнопок камеры надписи osd на экране четкие без искажений поверх картинок фото1 и фото2. при отключенной камере на экране таблица четкая. подскажите пожалуйста что может быть. спасибо.

DragerMasterДата: Вторник, 31.Май.2016, 13:39 | Сообщение # 44
Завсегдатай
У вас сообщений: 130
electronics of medical equipment
На заявках
Казахстан

Almaty
Цитата ceraspol ()
biktop, если у вас есть распайка проводов кабеля для telecam-c, от разъема до коннекторов , сбросьте пожалйста

пожалуйста отправьте мне тоже на alim01979@gmail.com спасибо

чапаДата: Вторник, 01.Окт.2019, 16:21 | Сообщение # 45
Стажер
У вас сообщений: 34
инженер по обслуживанию медоборудов
На заявках
Российская Федерация

ставрополь
Всем доброго дня.
Подскажите, пожалуйста, как открутить окуляр на лапароскопе фирмы Karl Storz.
Скорее всего, он посажен на клей - можно ли его греть? Если да, то до каких пор?

МВРДата: Среда, 02.Окт.2019, 07:43 | Сообщение # 46
Медтехник
Отдыхает перед заявками
Российская Федерация

.
.

TuwerДата: Суббота, 31.Июл.2021, 12:41 | Сообщение # 47
Завсегдатай
У вас сообщений: 153
Стажер
На заявках
Российская Федерация

Москва

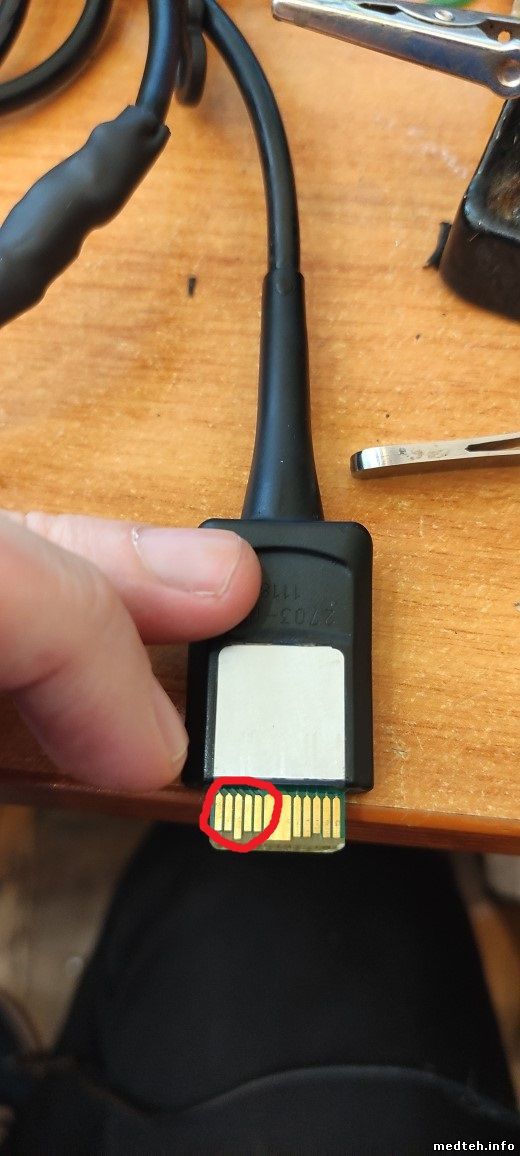

Коллеги , эти контакты разьема( фото) должны звонится между собой? Есть ли у кого распайка кабеля , поделитесь, если возможно : acropolis90@mail.ru
