Форум медтехников » Медицинское оборудование (тех. разделы) » Эндоскопическое оборудование » Видеогастроскоп Olympus GIF-H180 (Неполадки/проблемы, опыт и советы по их устранению)
Видеогастроскоп Olympus GIF-H180
omt-74Дата: Понедельник, 12.Май.2014, 08:49 | Сообщение # 1
Завсегдатай
У вас сообщений: 246
инженер
На заявках
Российская Федерация

???
Доброго времени суток всем!

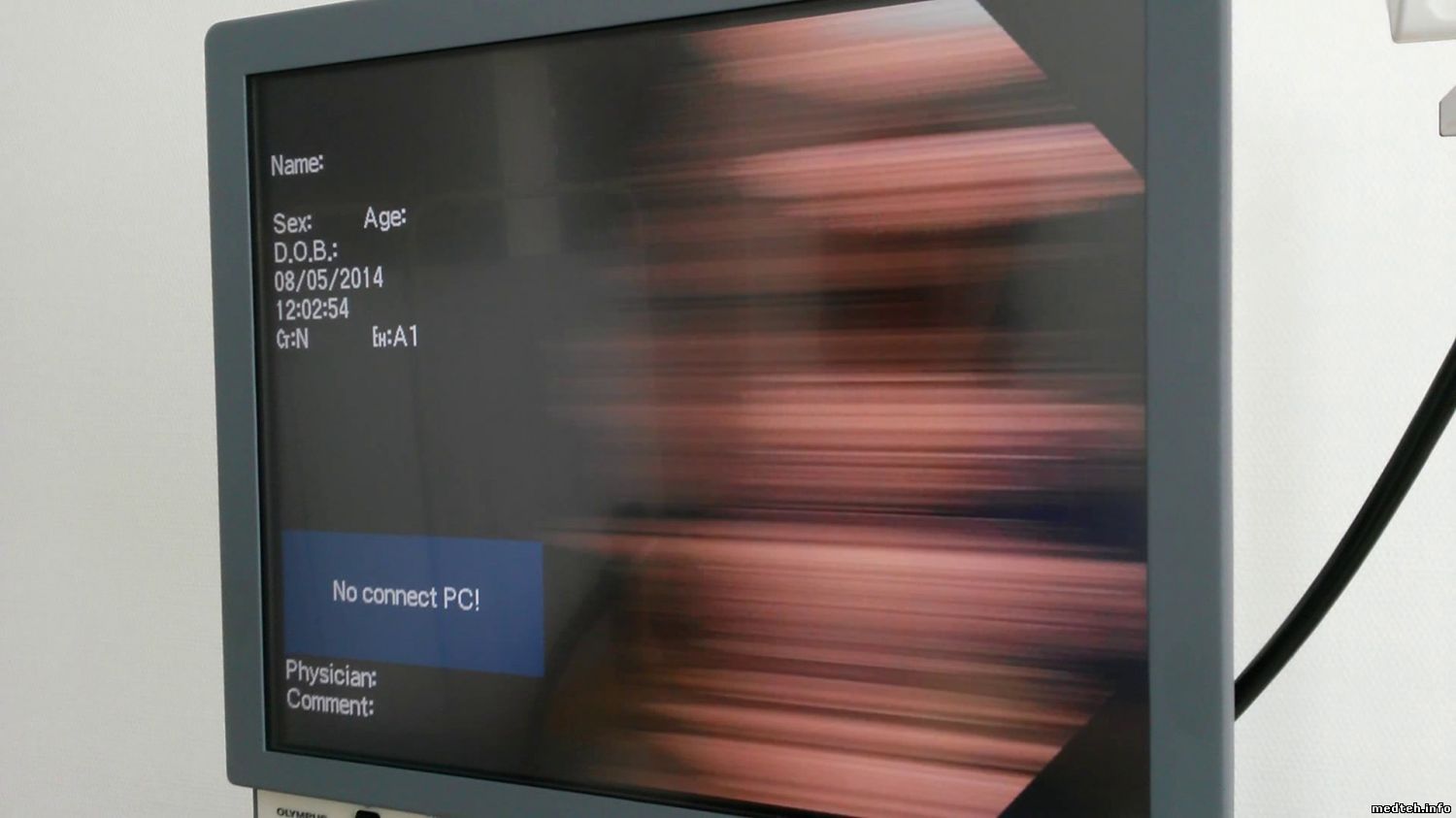

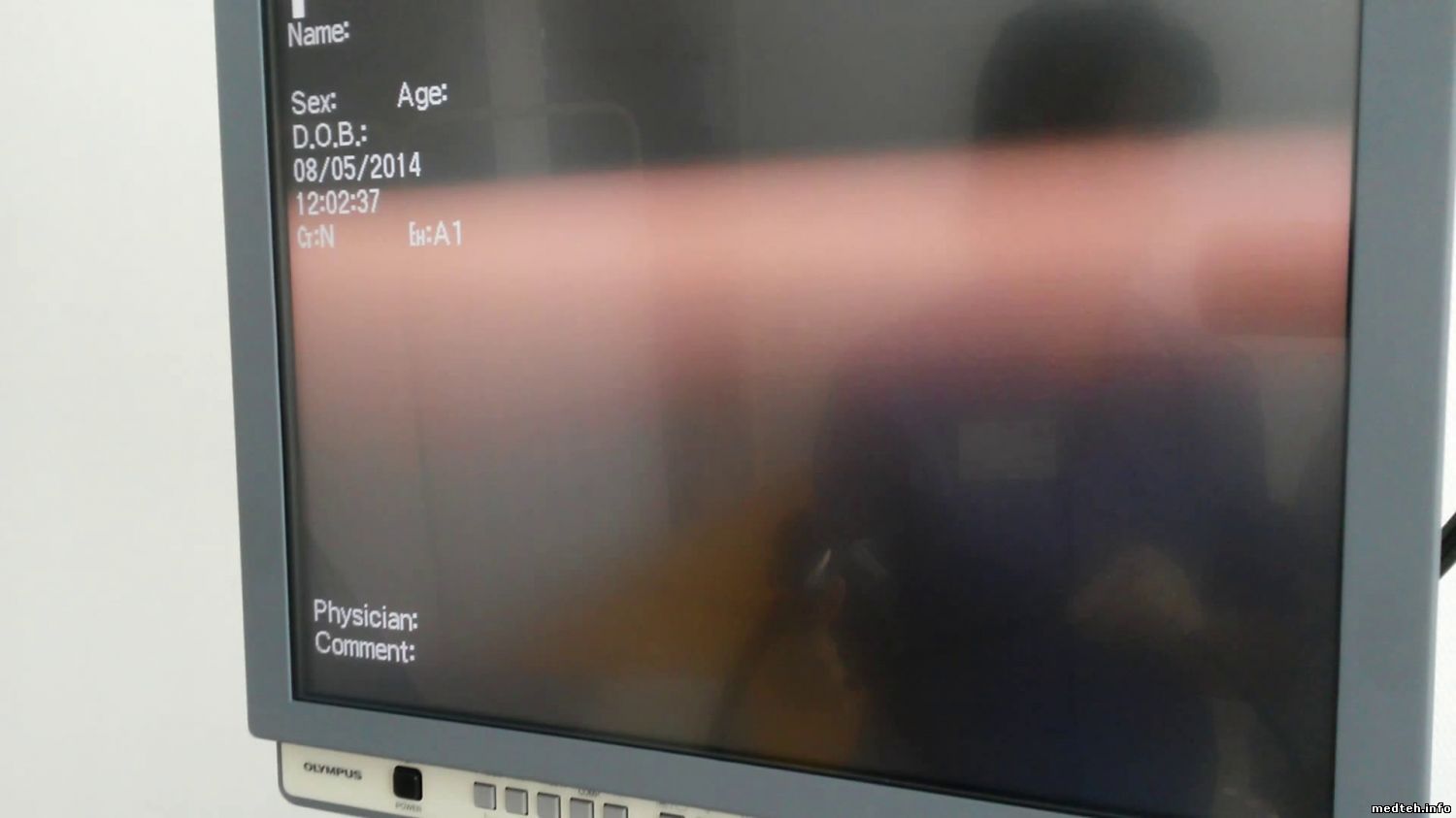

Имеется видеоэндоскоп GIF H180 компании Olympus, при подключении к стойке на изображении идут горизонтальные полосы, периодически пропадает изображение, периодически появляется надпись "No connect PC"! Похоже на плохой контакт где-то.
Подскажите с чего начать проверку, как разобрать, может быть у кого-то есть сервисная документация (можно в личку).

IgorGiДата: Понедельник, 19.Май.2014, 00:36 | Сообщение # 2
Завсегдатай
У вас сообщений: 229
инженер
На заявках
Российская Федерация

Пятигорск
Как периодически изображение пропадает? Нужно разобраться (допросить врача):
- утром при включении дефекты наблюдаются?
- изображение пропадает при введении аппарата? А если немного вернуть обратно - восстанавливается?
- как ведет стабильность изображения при изгибах дист. конца?
Короче, выяснить, дефект является следствием повреждения видеокабеля внутри аппарата, повреждения коннектора аппарата (коннектора видеосистемы, соединительного кабеля) или неисправностью видеосистемы.
Чаще бывает затек в коннектор аппарата при плохо установленной заглушке при мойке(попал волос под крышку) - мыть спиртом 95% и сушить. Повреждения кабеля внутри аппарата в 90% случаев приводят к замене видеокамеры.

omt-74Дата: Понедельник, 19.Май.2014, 18:40 | Сообщение # 3
Завсегдатай
У вас сообщений: 246
инженер
На заявках
Российская Федерация

???
Это наблюдается сразу при подключении аппарата, т.е. работать нет возможности. Изгибание не дает результата, изображение проскакивает, но зафиксировать момент не удается.

IgorGiДата: Вторник, 20.Май.2014, 13:56 | Сообщение # 4
Завсегдатай
У вас сообщений: 229
инженер
На заявках
Российская Федерация

Пятигорск
Если в регионе есть аналогичная система, я бы с аппаратом к ним съездил и проверил у них на видеосистеме.
Если такой возможности нет, нужно брать осциллограф, разобрать видеопроцессор и смотреть видеосигналы с камеры эндоскопа (есть ли сигнал, синхры, стабильность их, питание). С этим видеопроцессором дела не имел, схем, наработок нет, но судя по картинкам - либо земля оборвана, либо на питании пульсация (неиспр. конд), либо (что хуже всего) камера.

MedcomДата: Пятница, 11.Июл.2014, 09:29 | Сообщение # 5
Участник
У вас сообщений: 44
Ремонт и обслуживание РЭА
На заявках
Российская Федерация

Россия
Проверьте также разъем подключения эндоскопа.Если уже ремонтировался-может быть дело в проводах.

troakarДата: Четверг, 24.Июл.2014, 13:04 | Сообщение # 6
Заглянувший
У вас сообщений: 1
Инжинер
На заявках
Украина

Киев
Проверьте аппарат на герметичность! если все герметично, то смотрите перелом провода в изгибаемой части. Если все-же разгерметизация то необходимо разобрать, просушить, разобрать и проверить коннектор. Все дело в проводах от ПЗСки к коннектору!

omt-74Дата: Среда, 20.Авг.2014, 17:56 | Сообщение # 7
Завсегдатай
У вас сообщений: 246
инженер
На заявках
Российская Федерация

???
Отдали аппарат на диагностику, выяснилось что он был залит из-за разгерметизации коннектора. Как это произошло и где именно разгерметизация нам выяснить не удалось. После просушки и сборки сервисом аппарат показывает, но не работает кнопка 1.
Прошу помочь советом, а также сервисной инструкцией или методикой разборки.

JekaДата: Пятница, 19.Сен.2014, 16:33 | Сообщение # 8
Стажер
У вас сообщений: 20
инженер
На заявках
Российская Федерация

Город
Цитата omt-74 ()
....После просушки и сборки сервисом аппарат показывает, но не работает кнопка 1. Прошу помочь советом, а также сервисной инструкцией или методикой разборки.


Разгерметизация коннектора банально - это либо забыли одеть водозащитный колпачок при обработке, либо этот самый колпачок с плохим резиновым уплотнением.
В коннекторе есть плата отвечающая за работу кнопок и другие: плата-ID чипа, плата-ПЗС матрицы...
в данном случае залитие не прошло бесследно, я бы начал с замены платы конопок.
Для разборки применяются специальные ключи, которых нет в свободной продаже и плату отдельно тоже найти не получится.
"Сервис" не предлагал Вам ремонт с устранением всех дефектов?


Сообщение отредактировал Jeka - Пятница, 19.Сен.2014, 16:38

имтДата: Понедельник, 25.Ноя.2019, 07:36 | Сообщение # 9
Участник
У вас сообщений: 72
гемодиализ
На заявках
Российская Федерация

королев
Здравствуйте, коллеги!
Имеется видеоэндоскоп GIF-H180, после разборки коннектора перестали работать все кнопки. Обрыв исключил, есть подозрение на выход из строя микросхемы, расположенной на разъёме кабеля, идущего к кнопкам.
Кто-нибудь в курсе, что это за микросхема?

bruДата: Понедельник, 25.Ноя.2019, 09:15 | Сообщение # 10
Стажер
У вас сообщений: 22
Эндоскопия, рентген
На заявках
Российская Федерация

Киров
Шлейфы в коннекторе местами не перепутали случайно?

имтДата: Понедельник, 25.Ноя.2019, 11:13 | Сообщение # 11
Участник
У вас сообщений: 72
гемодиализ
На заявках
Российская Федерация

королев
Точно нет, на всякий случай посмотрел в таком же. Боюсь, со статикой связана проблема.

Сообщение отредактировал имт - Понедельник, 25.Ноя.2019, 11:15

sojenДата: Четверг, 28.Ноя.2019, 12:43 | Сообщение # 12
Стажер
У вас сообщений: 27
Инженер
На заявках
Российская Федерация

Великий Новгород
Проверьте шлейф в рукоятке, где соединяется блок кнопок и кнопка №1, возможно плохо посажены шлейфа. Возможно выгорел сам шлейф. Микросхема особо не играет роли. Можно поменять на подобную плату, но без микросхемы. Все будет работать.

Пробуй!

dvorinДата: Вторник, 02.Июн.2020, 17:32 | Сообщение # 13
Стажер
У вас сообщений: 6
мрт специалист
На заявках
Российская Федерация

Санкт-Петербург

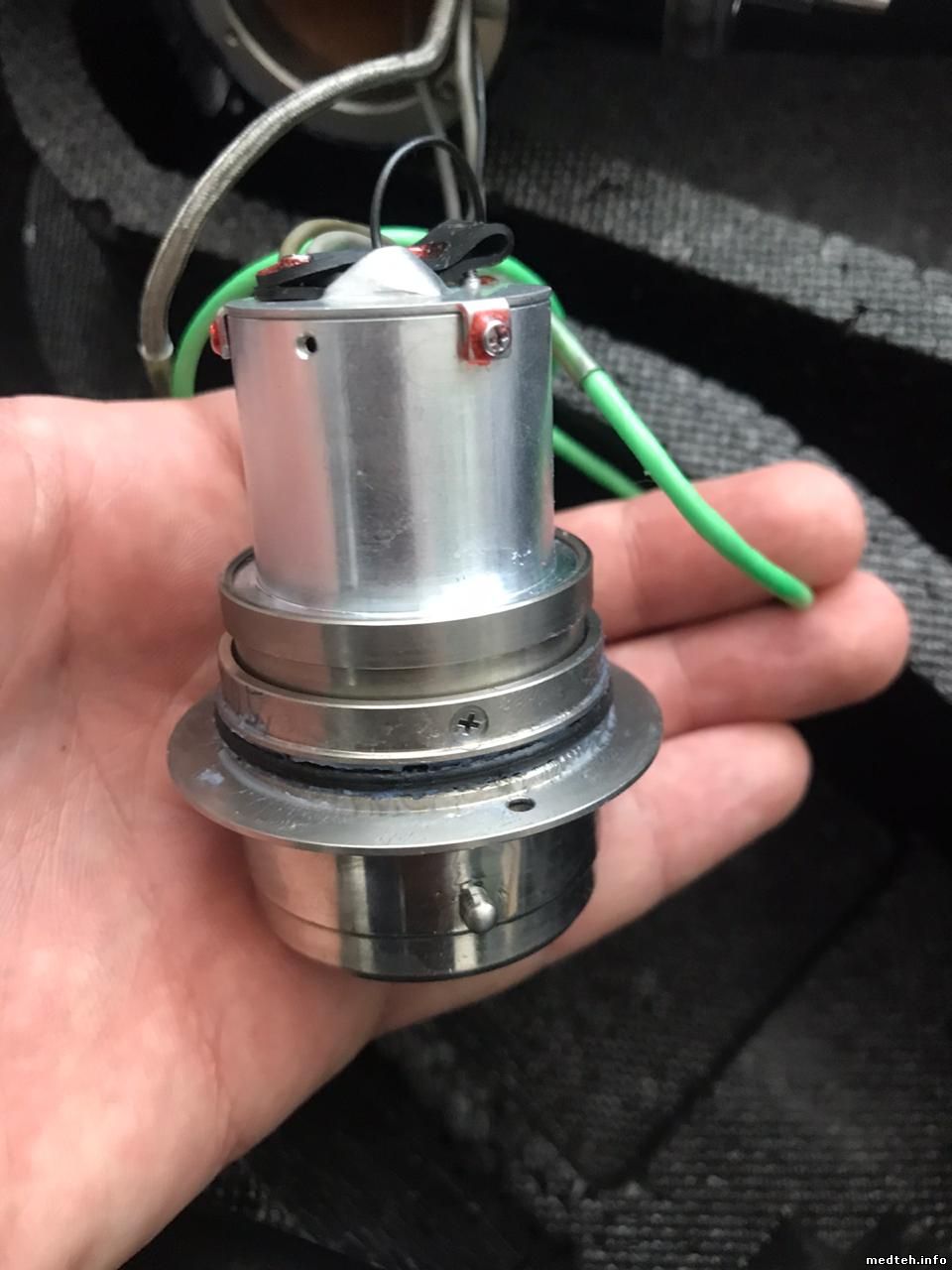

Как отсоединить верхний цилиндр, не повредив кабели и соединения между цилиндром и коннектором?

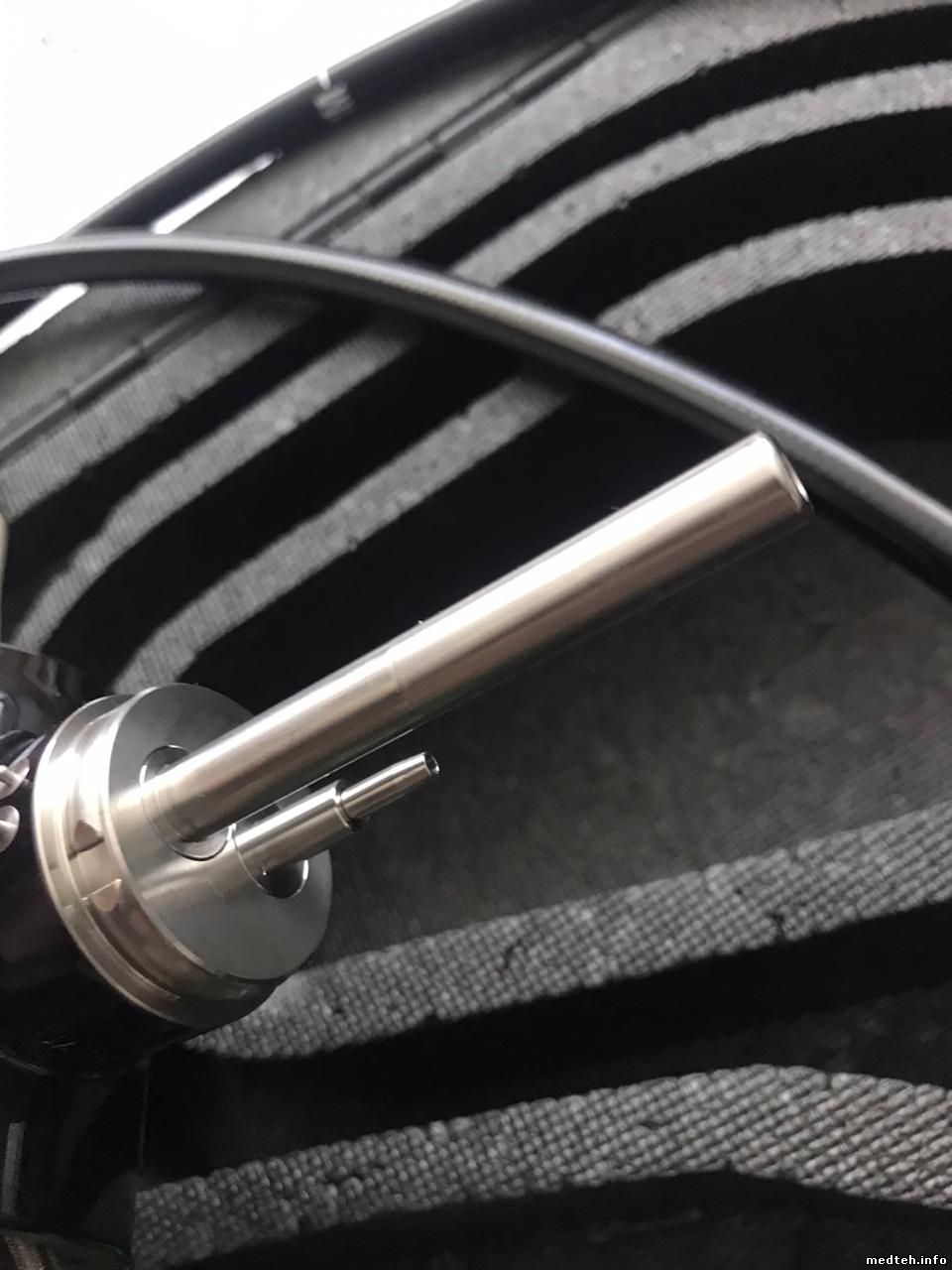

Как снять штекер световода с места крепления?

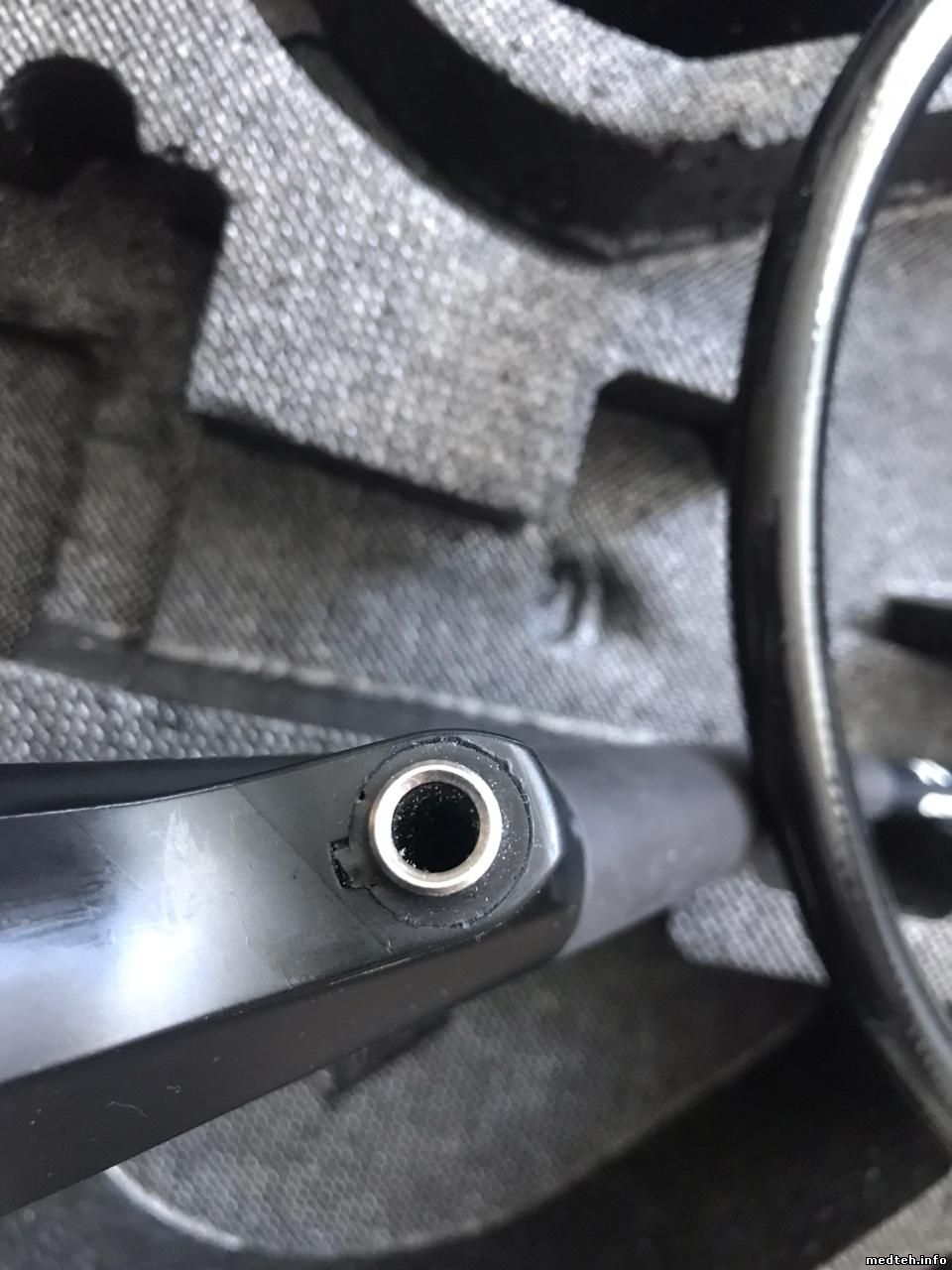

Как снять и заменить резиновую прокладку вокруг крепления биопсийного клапана?

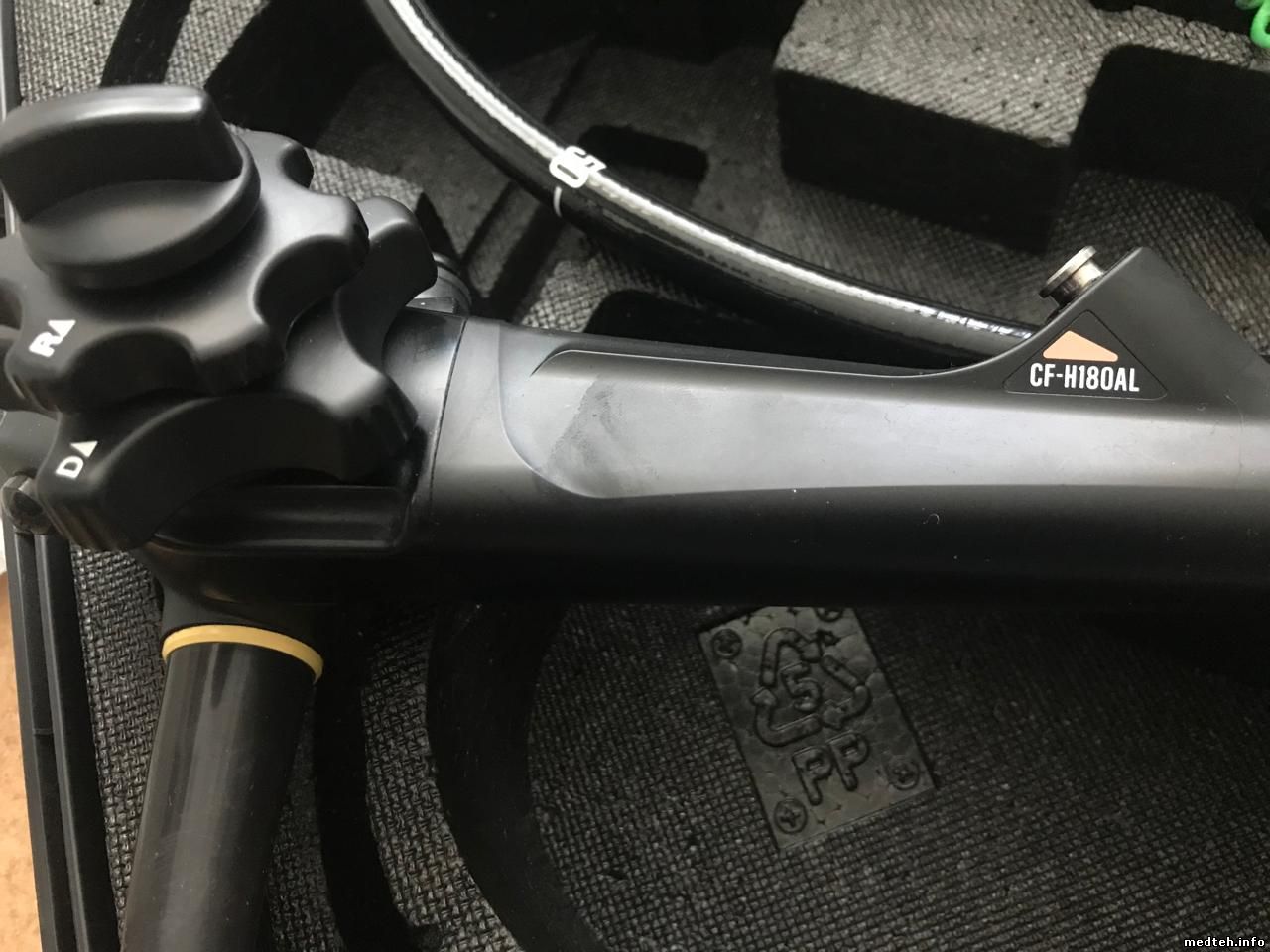

Цвета наклейки с наименованием модели должны быть одинакового цвета с остальными цветными элементами на эндоскопе?

sojenДата: Воскресенье, 14.Июн.2020, 16:27 | Сообщение # 14
Стажер
У вас сообщений: 27
Инженер
На заявках
Российская Федерация

Великий Новгород
Цитата dvorin ()
Как отсоединить верхний цилиндр, не повредив кабели и соединения между цилиндром и коннектором?

Как снять штекер световода с места крепления?

Как снять и заменить резиновую прокладку вокруг крепления биопсийного клапана?

Цвета наклейки с наименованием модели должны быть одинакового цвета с остальными цветными элементами на эндоскопе?


Лучше не лезть, мой вам совет. Потренируйтесь сначала на списанном приборе.


Пробуй!

dvorinДата: Понедельник, 15.Июн.2020, 12:46 | Сообщение # 15
Стажер
У вас сообщений: 6
мрт специалист
На заявках
Российская Федерация

Санкт-Петербург
sojen, Может подскажите инженера? срочно нужно!

dhampirДата: Вторник, 16.Июн.2020, 08:56 | Сообщение # 16
Участник
У вас сообщений: 47
Инженер
На заявках
Российская Федерация

Псков
dvorin, скорей всего гибкий шлейф внутри коннектора. Залили его. Проверьте юбку защитного колпачка.
