Мануал и схема блока питания AksioSkop 2 plus
remnewДата: Среда, 10.Июн.2015, 18:47 | Сообщение # 1
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана
Пришел на ремонт микроскоп AksioSkop 2 plus - в разобранном виде и мало того - без платы блока питания. Собрать то я его еще соберу, а вот без схемы БП - засада. Может есть у кого схема оного?

Нет ничего, что нельзя было бы отремонтировать.

AlexiumДата: Среда, 10.Июн.2015, 19:15 | Сообщение # 2
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата remnew ()
без платы блока питания. Собрать то я его еще соберу, а вот без схемы БП - засада. Может есть у кого схема оного?

и вы по схеме сделаете разводку дорожек, вытравите плату, купите и запаяете радиоэлементы, покроете лаком??? shok

МастерБакуДата: Среда, 10.Июн.2015, 22:25 | Сообщение # 3
У вас сообщений: 9411
инженер
На заявках
Азербайджан

Баку
Цитата remnew ()
Собрать то я его еще соберу
вот когда соберёте , выставьте фото левой передней лапы комара - тогда я вам дам схему .


Сообщение отредактировал МастерБаку - Среда, 10.Июн.2015, 22:42

remnewДата: Суббота, 13.Июн.2015, 17:56 | Сообщение # 4
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана
Цитата МастерБаку ()
вот когда соберёте , выставьте фото левой передней лапы комара

Месье издевается?


Нет ничего, что нельзя было бы отремонтировать.

МастерБакуДата: Суббота, 13.Июн.2015, 17:58 | Сообщение # 5
У вас сообщений: 9411
инженер
На заявках
Азербайджан

Баку
нет ,я серьёзно . вы видели комара под микроскопом ?

remnewДата: Суббота, 13.Июн.2015, 17:58 | Сообщение # 6
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана
Цитата Alexium ()
и вы по схеме сделаете разводку дорожек, вытравите плату, купите и запаяете радиоэлементы, покроете лаком???

Это сложный вариант. Но вполне реализуемый. Более простой вариант - собрать или подобрать другой БП с напряжениями на выходе идентичными заводским.


Нет ничего, что нельзя было бы отремонтировать.

remnewДата: Суббота, 13.Июн.2015, 18:01 | Сообщение # 7
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана
Мастер Баку, я сомневаюсь насчет "сделать фото", ибо без подсветки вряд ли что будет видно, а подсветка без БП не работает. А микроскоп я уже собрал, могу выложить фото, если вы серьезно и у вас есть мануал или схема нужного мне.

Нет ничего, что нельзя было бы отремонтировать.

МастерБакуДата: Суббота, 13.Июн.2015, 18:05 | Сообщение # 8
У вас сообщений: 9411
инженер
На заявках
Азербайджан

Баку
жду , кстати какая лампа там стоит ? вольт, ватт ? бывают с разными вариантами

remnewДата: Суббота, 13.Июн.2015, 18:24 | Сообщение # 9
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана
Собственно, фото...

Аппарат в сборе на фоне этого форума,



и оставшаяся для сборки/ремонта задняя часть



Лампа стоит галогеновая, 12V 100W

Напряжения на выходах БП мне собственно тоже известны.



Осталось понять схему соединений по линиям 5V и 24 V, т.к. с подключением лампы на 12 V все относительно понятно. Экспериментировать вот совсем не хочется. Если будет хотя бы фото задней части от аппарата в сборе - тоже очень сильно поможет, т.к. разбираться в куче оставшихся железок непросто.



p.s. я не знаю, зачем Мастер попросил все это, но раз Мастер попросил - юный падаван исполнил.


Нет ничего, что нельзя было бы отремонтировать.

МастерБакуДата: Суббота, 13.Июн.2015, 18:26 | Сообщение # 10
У вас сообщений: 9411
инженер
На заявках
Азербайджан

Баку
у вас не получилось , картинок нет. unknown

remnewДата: Суббота, 13.Июн.2015, 18:27 | Сообщение # 11
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана
вижу, сейчас поправлю

Нет ничего, что нельзя было бы отремонтировать.

remnewДата: Суббота, 13.Июн.2015, 18:34 | Сообщение # 12
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана
Хьюстон, у нас были проблемы, но мы справились

Нет ничего, что нельзя было бы отремонтировать.

МастерБакуДата: Суббота, 13.Июн.2015, 18:52 | Сообщение # 13
У вас сообщений: 9411
инженер
На заявках
Азербайджан

Баку
https://science.nichd.nih.gov/conflue....rsion=1
как я понял осветителя у вас нет ?


Сообщение отредактировал МастерБаку - Суббота, 13.Июн.2015, 18:53

remnewДата: Суббота, 13.Июн.2015, 18:56 | Сообщение # 14
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана
О! Спасибо большое! Осветитель есть. Фото надо?

Нет ничего, что нельзя было бы отремонтировать.

МастерБакуДата: Суббота, 13.Июн.2015, 19:03 | Сообщение # 15
У вас сообщений: 9411
инженер
На заявках
Азербайджан

Баку
нет , а что вам мешает купить в магазине светотехники регулятор для галогеновой лампы ? его легче купить чем собрать.

remnewДата: Суббота, 13.Июн.2015, 19:23 | Сообщение # 16
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана

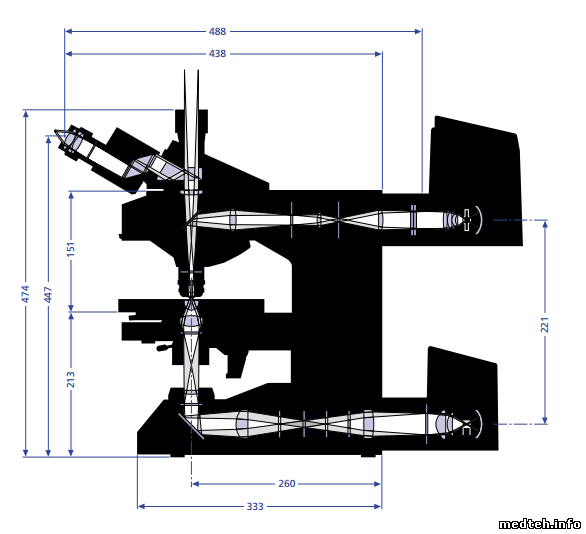

Ну как вариант - вполне может быть, конечно. Но меня больше интересует вот этот артефакт.



В мануале к сожалению нет электрической схемы - или я не увидел при беглом просмотре, но все равно полезная вещь.


Нет ничего, что нельзя было бы отремонтировать.

AlexiumДата: Суббота, 13.Июн.2015, 19:24 | Сообщение # 17
Инженер медтехник
На заявках
Российская Федерация

Саратов
remnew, а где лампа, где крепление лампы, где всё остальное????
https://science.nichd.nih.gov/conflue....rsion=1
Вы чего там собираетесь собирать, новый микроскоп из металлолома? shok

http://sea.rice.edu/sites....3_0.pdf

http://www.smt.zeiss.com/C1256F8....007.pdf

МастерБакуДата: Суббота, 13.Июн.2015, 19:28 | Сообщение # 18
У вас сообщений: 9411
инженер
На заявках
Азербайджан

Баку
Alexium,
Цитата remnew ()
Осветитель есть. Фото надо?

Цитата remnew ()
интересует вот этот артефакт.
можно и без него . если очень интересует можете оставить себе - для интереса.

remnewДата: Суббота, 13.Июн.2015, 19:44 | Сообщение # 19
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана
Цитата Alexium ()
а где лампа, где крепление лампы, где всё остальное

Пока лежит в коробочке...

Цитата Alexium ()
Вы чего там собираетесь собирать, новый микроскоп из металлолома?


Собственно, это уже и произошло. Спасибо большое за ссылки!


Нет ничего, что нельзя было бы отремонтировать.

МастерБакуДата: Суббота, 13.Июн.2015, 20:16 | Сообщение # 20
У вас сообщений: 9411
инженер
На заявках
Азербайджан

Баку
Цитата remnew ()
5V и 24 V
5в - питание электроники и камеры , 24 - тяговые механизмы (?)

remnewДата: Суббота, 13.Июн.2015, 20:44 | Сообщение # 21
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана
2 ампера на схему регулятора??? Не верю! ))) у камеры отдельный внешний БП на 12В, а механизмы не имеют электроприводов

Нет ничего, что нельзя было бы отремонтировать.

МастерБакуДата: Суббота, 13.Июн.2015, 21:05 | Сообщение # 22
У вас сообщений: 9411
инженер
На заявках
Азербайджан

Баку
Цитата remnew ()
Не верю!
да , многовато . тогда надо по проводам смотреть .

remnewДата: Воскресенье, 14.Июн.2015, 06:45 | Сообщение # 23
Стажер
У вас сообщений: 19
инженер
На заявках
Казахстан

Астана
вот-вот... посмотреть бы на аппарат в сборе хотя бы
