Блок управления К01-27-00 (шкаф ШС-80 Гродно)
Polo11Дата: Вторник, 21.Сен.2010, 11:39 | Сообщение # 1
У вас сообщений: 581
рентген
На заявках
Российская Федерация

русский
Ищу инструкцию по программированию (изменению уставок температуры и всё такое).
Лежит блок на столе и в 4х кнопках запутался.


....

STarasДата: Вторник, 21.Сен.2010, 12:26 | Сообщение # 2
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Polo11, может поможет
http://medteh.info/load/66-1-0-864
Написано, что меняет К01-27-05


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

Polo11Дата: Вторник, 21.Сен.2010, 13:42 | Сообщение # 3
У вас сообщений: 581
рентген
На заявках
Российская Федерация

русский
STaras, спасибо. Пойду изучать.

....

Polo11Дата: Вторник, 21.Сен.2010, 14:04 | Сообщение # 4
У вас сообщений: 581
рентген
На заявках
Российская Федерация

русский
в догонку...
данных по настройке специальных параметров случаем нет?
пришли 4 новыш ШС все загоняют температуру больше 180 градусов.


....

Alex_UssRДата: Среда, 27.Окт.2010, 20:09 | Сообщение # 5
У вас сообщений: 482
Электромеханик
На заявках
Беларусь

Барановичи
Не видит оба датчика (терморезистора) :( (в т.ч. при подстановке на заведомо рабочий, другой шкаф).

STarasДата: Среда, 27.Окт.2010, 22:15 | Сообщение # 6
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Только паспорт на сам шкаф
http://www.medteh.info/load/66-1-0-949


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

sevaДата: Четверг, 28.Окт.2010, 12:53 | Сообщение # 7
Участник
У вас сообщений: 42
нач.сервиса
На заявках
Украина

Киев
В гродненских ШС, стоит блок управления минского БЛОКХОЛА (www.blokhol.com). Там ребята вменяемые могут подсказать. Раньше в качестве датчика выступало термосопротивление, сейчас - термопара. Но на блоках К02-212-509-01 и 03 разные термопары. При переключении надо соблюдать полярность. Датчик 1 - в камере верхний, а датчик 2 - соответственно нижний.

Сообщение отредактировал seva - Четверг, 28.Окт.2010, 17:02

Alex_UssRДата: Воскресенье, 31.Окт.2010, 00:08 | Сообщение # 8
У вас сообщений: 482
Электромеханик
На заявках
Беларусь

Барановичи
с термопарами все ясно - при неправильном подключении температура идет к нулю :) Вопрос что делать со старым блоком - новый только на теморпарах (замена блока и датчиков +++ много времени на покупку и доставку), а в старом, как я понял, сигнал с с двух терморезисторов идет прямиком на PIC ? (если да, то фтопку его) ireful

Сообщение отредактировал Alex_UssR - Воскресенье, 31.Окт.2010, 00:09

STarasДата: Воскресенье, 31.Окт.2010, 08:32 | Сообщение # 9
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Quote (Alex_UssR)
если да
- таки да -
Quote (Alex_UssR)
сигнал с с двух терморезисторов идет прямиком на PIC

Никаких операционников-транзисторов там не замечено.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

sevaДата: Вторник, 02.Ноя.2010, 18:41 | Сообщение # 10
Участник
У вас сообщений: 42
нач.сервиса
На заявках
Украина

Киев
Основная их беда (особенно в старых)- подгорание и сваривание контактов в реле. Иногда кренки.
Термосопротивления они не ставят уже года 4. Марку тех, что использовали не говорят.

STarasДата: Вторник, 02.Ноя.2010, 18:57 | Сообщение # 11
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Quote (seva)
подгорание и сваривание контактов в реле. Иногда кренки
- это лечится. Там места даже для среднего пускателя хватит.

Quote (seva)
Термосопротивления они не ставят уже года 4. Марку тех, что использовали не говорят.
- а вот это нехорошо.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

STarasДата: Среда, 03.Ноя.2010, 22:17 | Сообщение # 12
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Quote (seva)
ермосопротивления они не ставят уже года 4. Марку тех, что использовали не говорят.
- а не похожи ли они на вот эти:


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

sevaДата: Четверг, 04.Ноя.2010, 11:49 | Сообщение # 13
Участник
У вас сообщений: 42
нач.сервиса
На заявках
Украина

Киев

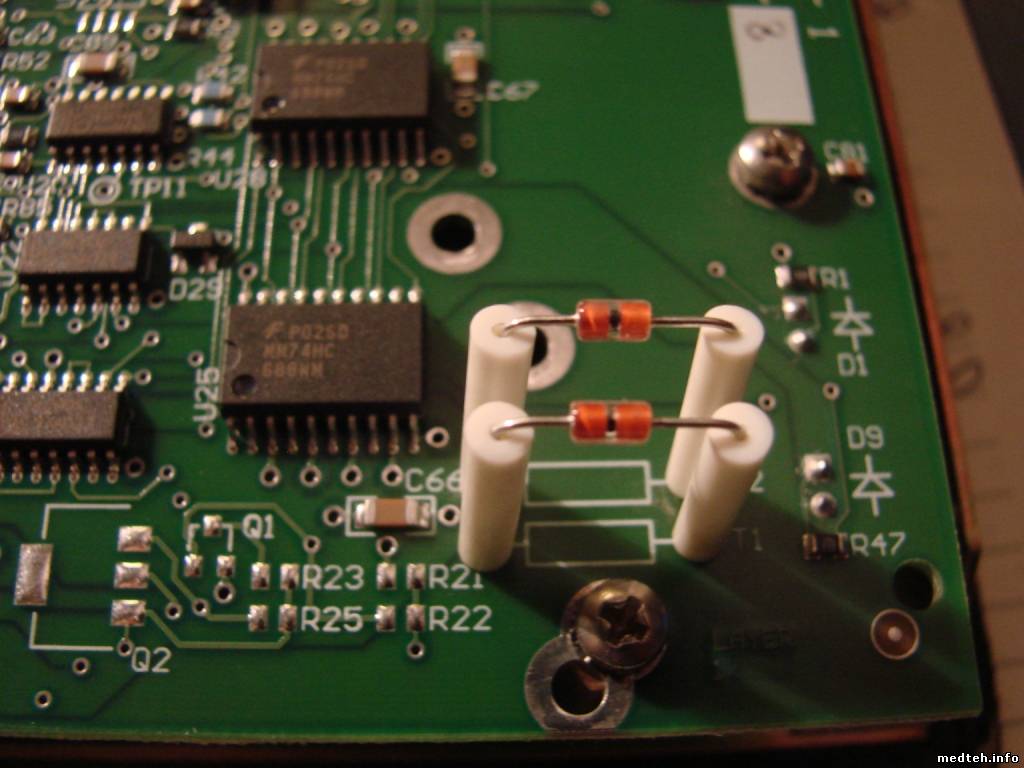

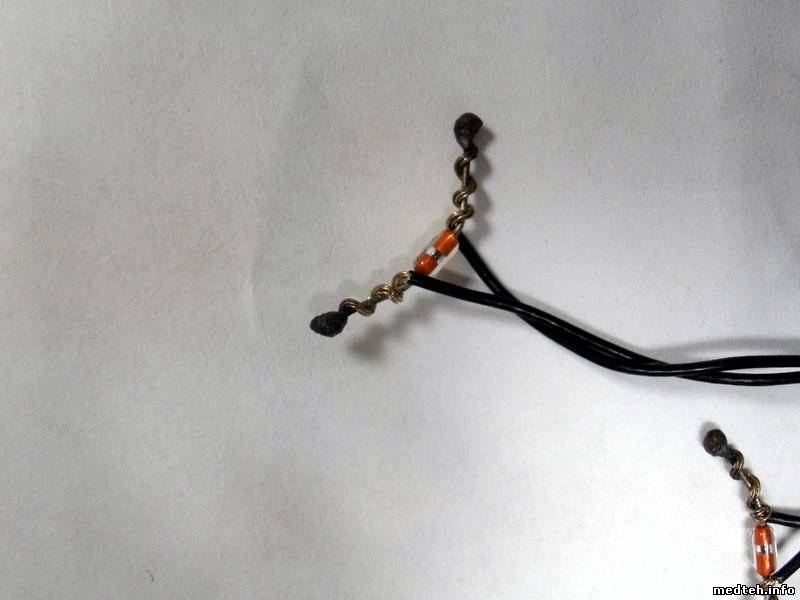

Вот они (пока еще новенькие), очень похожи


Сообщение отредактировал seva - Четверг, 04.Ноя.2010, 16:30

STarasДата: Четверг, 04.Ноя.2010, 18:51 | Сообщение # 14
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Сегодня запустил оба шкафа. Сопротивление терморезисторов при 22 С - около 100 кОм.

Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

Alex_UssRДата: Вторник, 09.Ноя.2010, 20:11 | Сообщение # 15
У вас сообщений: 482
Электромеханик
На заявках
Беларусь

Барановичи
когда я мерял, было по 69 кОм

babysh-mДата: Вторник, 09.Ноя.2010, 23:45 | Сообщение # 16
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Quote (Alex_UssR)
когда я мерял, было по 69 кОм

Терморезисторы типа СТ 19 при комнатной температуре имеют, при одном номинале, очень большой разброс сопротивлений.

STarasДата: Вторник, 09.Ноя.2010, 23:50 | Сообщение # 17
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
babysh-m, согласен, но я мерял 4 штуки, и все четыре имели одинаковое сопротивление без разбросов.

Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

babysh-mДата: Вторник, 09.Ноя.2010, 23:57 | Сообщение # 18
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Quote (STaras)
все четыре имели одинаковое сопротивление без разбросов

Повезло. Если есть под руками паспорт на Белгород-Днестровский шкафчик посмотри в конце там есть характеристические кривые на СТ 19.

STarasДата: Среда, 10.Ноя.2010, 00:08 | Сообщение # 19
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Читали-с. Но не факт, что те, что показал seva, СТ19.

Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

babysh-mДата: Среда, 10.Ноя.2010, 09:36 | Сообщение # 20
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Quote (STaras)
Но не факт, что те

Извините невнимательно посмотрел действительно не те.

paracelsДата: Среда, 17.Ноя.2010, 10:23 | Сообщение # 21
Стажер
У вас сообщений: 15
вычисл. комплексы, узи, дозиметрия
На заявках
Российская Федерация

Пенза
на заводе-изготовителе заявили, что им плата обходится в 10$. Заказали4 месяца назад, до сих пор ждём. С Украиной работать сложновато.

STarasДата: Среда, 17.Ноя.2010, 10:54 | Сообщение # 22
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
paracels, уточни про
Quote (paracels)
на заводе-изготовителе
, т.к. тема про Гродно, что есть республика Беларусь.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

sevaДата: Среда, 17.Ноя.2010, 11:20 | Сообщение # 23
Участник
У вас сообщений: 42
нач.сервиса
На заявках
Украина

Киев
Quote (STaras)
, т.к. тема про Гродно, что есть республика Беларусь.

Quote (paracels)
С Украиной работать сложновато.

Вот и я о том - каким боком Гродно стало Украиной. Блоки управления надо брать на "Блок-холе" - они изготовители ( http://www.blokhol.com ), это Минск. (Как помню со школы Минск - столица Республики Беларусь, Гродно - областной центр Республики Беларусь)
Термосопротивления (пара) они продавали когда производили блоки по 6-8 $, сейчас 10$. Через Гродно - будет дороже.

taras196908Дата: Среда, 17.Ноя.2010, 19:07 | Сообщение # 24
Стажер
У вас сообщений: 11
ТЕХНИК
На заявках
Украина

КИЕВ

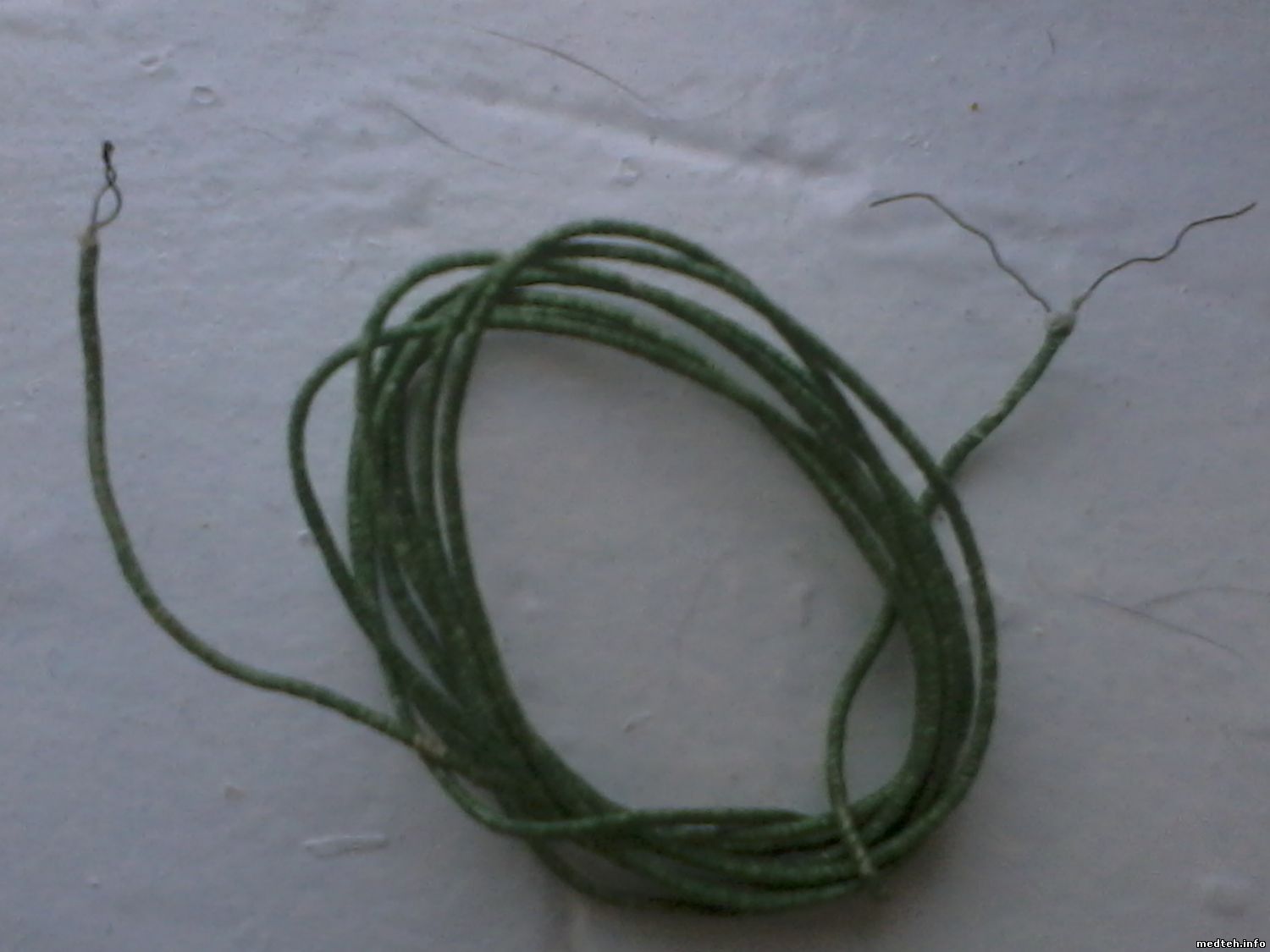

есть аналог к01-27 фирмы ОВЕН МОСКВА работает с разными термопарами даже от мультиметра DT-838

STarasДата: Среда, 17.Ноя.2010, 22:28 | Сообщение # 25
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
taras196908, а как ведут себя
Quote (taras196908)
фирмы ОВЕН МОСКВА
при подходе к 180 град?

К01-27 подкрадываются снизу и перехода за 180 нет даже на градус.
А у ОВЕН наверняка выброс градусов 20-30?
Если так, то совсем не аналоги.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

ajdarДата: Пятница, 19.Ноя.2010, 09:19 | Сообщение # 26
У вас сообщений: 117
Директор предприятия
На заявках
Российская Федерация

г.Ульяновск
А мы нашли с подачи Блокхола фирму в Москве, которая у них постоянно закупает блоки и через них берем.
Подороже получается, но зато валютный счет не надо открывать. wink



sevaДата: Пятница, 19.Ноя.2010, 11:56 | Сообщение # 27
Участник
У вас сообщений: 42
нач.сервиса
На заявках
Украина

Киев
Я беру на блокхоле, у нас почти каждый месяц машина в Белоруссию ездит. Зачем платить больше :). На старых ШС-80, где стоит блок СТ8804 - СПП "Мира", Витебск.

Alex_UssRДата: Пятница, 26.Ноя.2010, 12:37 | Сообщение # 28
У вас сообщений: 482
Электромеханик
На заявках
Беларусь

Барановичи
Quote (STaras)
Сегодня запустил оба шкафа. Сопротивление терморезисторов при 22 С - около 100 кОм.

Если верить магазину сопративлений (и блоку), то 20 С = 60 кОм; 180 С = 472 Ом; 120 C= 190 Ом; 80 С = 6.2 кОм
Блок как в названии темы :)


Сообщение отредактировал Alex_UssR - Пятница, 26.Ноя.2010, 12:40

kiperДата: Четверг, 18.Авг.2011, 08:38 | Сообщение # 29
Заглянувший
У вас сообщений: 1
медтехник
На заявках
Российская Федерация

Златоуст
По ремонту шкафа с управлением на К01-27-00.Залипло реле RT334012 найти не удалось-установил РЭК-51 на 12 вольт.Работает нормально.Реле поставил на бок-переместив пьезопищалку и поставив ее вертикально.Закрепил все силиконом.Подключение сделал отрезками проводов.

Alex_UssRДата: Понедельник, 22.Авг.2011, 00:41 | Сообщение # 30
У вас сообщений: 482
Электромеханик
На заявках
Беларусь

Барановичи
Да релюх навалом TRA2 (TIANBO) например

shofer1131Дата: Среда, 16.Ноя.2011, 17:02 | Сообщение # 31
Заглянувший
У вас сообщений: 1
Инженер-медтехник
На заявках
Украина

донецк
Подскажите, где в Украине купить блок К01-27-00?

VacyДата: Четверг, 24.Ноя.2011, 17:04 | Сообщение # 32
Участник
У вас сообщений: 105
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь
Свяжитесь с фирмой БИОМЕД 044 2338798,044 4225566

ajdarДата: Понедельник, 09.Сен.2013, 12:07 | Сообщение # 33
У вас сообщений: 117
Директор предприятия
На заявках
Российская Федерация

г.Ульяновск
Кто-нибудь выяснил марку терморезисторов? Или аналог подобрал? Сообщите пожалуйста!!!

MunlikДата: Понедельник, 09.Сен.2013, 14:52 | Сообщение # 34
Завсегдатай
У вас сообщений: 244
сервис-инженер
На заявках
Казахстан

Петропавловск
Цитата (seva)
Основная их беда (особенно в старых)- подгорание и сваривание контактов в реле.

тоже мучились с этой проблемой, пока не стали параллельно контактам подключать R-C цепочку типа искра гасителя (R=100кОм С=0,1мкФ на 400V)
советую попробовать, реле желательно новую сразу ставить, если старая в хлам yes


Сообщение отредактировал Munlik - Понедельник, 09.Сен.2013, 14:54

ajdarДата: Понедельник, 09.Сен.2013, 15:15 | Сообщение # 35
У вас сообщений: 117
Директор предприятия
На заявках
Российская Федерация

г.Ульяновск
у нас немного другая проблема, клиенты купили у нас блок, а пока несли, датчики где-то посеяли.
теперь новый блок есть, а поставить не можем - нет датчиков. И Блокхолл теперь термопары применяет.

Alex_UssRДата: Суббота, 19.Июл.2014, 15:37 | Сообщение # 36
У вас сообщений: 482
Электромеханик
На заявках
Беларусь

Барановичи
Цитата Munlik ()
тоже мучились с этой проблемой, пока не стали параллельно контактам подключать R-C цепочку типа искра гасителя (R=100кОм С=0,1мкФ на 400V) советую попробовать, реле желательно новую сразу ставить, если старая в хлам

ПОмогает? А то у нас этих шкафов валом - только что и делаю, как меняю выключатели и релюхи в блоках.

P.S. V, кто по-калибровке подскажет? Там если зажать кнопку прог на длительное время. Появляется сервисное меню с кучей настроек...

MunlikДата: Воскресенье, 20.Июл.2014, 09:38 | Сообщение # 37
Завсегдатай
У вас сообщений: 244
сервис-инженер
На заявках
Казахстан

Петропавловск
Цитата Alex_UssR ()
А то у нас этих шкафов валом - только что и делаю, как меняю выключатели и релюхи в блоках.

Я уже совет довал Alex Ussr ireful
вот еще один: реж провод который идет подачи напряж от реле на тэн (контакт 1) и подключай реле РПУ 220 Вольт
разгрузиш реле потом могу схему набросать, если надо

Alex_UssRДата: Воскресенье, 20.Июл.2014, 18:01 | Сообщение # 38
У вас сообщений: 482
Электромеханик
На заявках
Беларусь

Барановичи
Цитата Munlik ()
Я уже совет довал Alex Ussr вот еще один: реж провод который идет подачи напряж от реле на тэн (контакт 1) и подключай реле РПУ 220 Вольт разгрузиш реле потом могу схему набросать, если надо

Тут надо отклониться от темы - я работаю на гос. организацию Медтехника. Мне открыто сказали - не носить каких-либо серьезных изменений в конструкцию) т.е. я без проблем могу туда впиндюрить пускатель первой величины) Но мне его никто не купит.
А за свои покупать - извольте.
В то же время добавить простую РЦ цепочка - нормальное дело)

P.S. ДА и сделаешь железно - через два года шкафы уйдут с обслуживания)

Alex_UssRДата: Воскресенье, 20.Июл.2014, 18:02 | Сообщение # 39
У вас сообщений: 482
Электромеханик
На заявках
Беларусь

Барановичи
По-поводу спец. параметров - буду в понедельник звонить на блокхолл. Пусть колются, что да как... А то уже три шкафа глючат, а один конкретно занижает т-ру (термопары)

MunlikДата: Четверг, 07.Авг.2014, 17:11 | Сообщение # 40
Завсегдатай
У вас сообщений: 244
сервис-инженер
На заявках
Казахстан

Петропавловск
Цитата Alex_UssR ()
А то уже три шкафа глючат, а один конкретно занижает т-ру (термопары)

Кстати на счет термопар охота получить INFO по ним т.е физические свойства, как проверит на правильное покозания и все токое......
я имею в виду не СТ-19 а для блоков управления К02-212-509-03, К02-212-509-03 Помогите разобраться
фото прилогаю:


Сообщение отредактировал Munlik - Четверг, 07.Авг.2014, 17:19

Форум медтехников » Схемы » Что ищем? » Блок управления К01-27-00 (шкаф ШС-80 Гродно) (инструкцию ищу)
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Анализаторы биохимиче...[haf (23.Сен.2019)]
2. ИВЛ Hamilton G5[alex_r (23.Сен.2019)]
3. Анализатор гематологи...[bonus (23.Сен.2019)]
4. О ПОКУПКЕ б/у или нов...[tehnarendo (22.Сен.2019)]
5. УЗИ Toshiba Aplio 300[Sabres (22.Сен.2019)]
6. Видеокамера Olympus O...[omt-74 (22.Сен.2019)]
7. ЭХВЧ-80-01 "Фоте...[МВР (22.Сен.2019)]
8. ИВЛ AVEA[RexZM (21.Сен.2019)]
9. SIEMENS Axiom Iconos ...[fred1 (21.Сен.2019)]
1. ДНК Эльф-4 схема[20.Авг.2019]
2. Voluson EC200 System ...[05.Авг.2019]
3. Olympus 90k series se...[02.Июл.2019]
4. Прошивка CORMAY MULTI...[24.Июн.2019]
5. TWAIN драйвер жля HAN...[24.Июн.2019]
6. Руководство пользоват...[18.Июн.2019]
7. Инструкция по эксплуа...[04.Июн.2019]
8. Стерилизатор паровой ...[03.Июн.2019]
9. Аппарат ИВЛ "Zis...[03.Июн.2019]
10. Аппарат ИВЛ "Zis...[03.Июн.2019]
1. mnlght[23.Сен.2019]
2. Quasar[23.Сен.2019]
3. vasip[22.Сен.2019]
4. Алисаsim[22.Сен.2019]
5. Ученик2[22.Сен.2019]
6. to_semashko[22.Сен.2019]
7. chillath[21.Сен.2019]
8. agorachev[21.Сен.2019]
9. elankos[20.Сен.2019]
10. jecson6284[20.Сен.2019]
МастерБаку[517]
Serg74[155]
Dimitrius[128]
Yulana34[123]
генаf[112]
РОМУЛ[111]
madmac[107]
naves[107]
astra[99]
andruka[90]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2019
