Поиск схемы подключения излучателя РИД-1
SabresДата: Понедельник, 06.Авг.2012, 23:24 | Сообщение # 1
Завсегдатай
У вас сообщений: 214
US, CT, MRI
На заявках
Российская Федерация

NA
Название аппарата: излучатель РИД-1 к РДА РУМ-20М
Марка, тип: РИД-1
Тип схемы: Схема подключения, паспорт


Сообщение отредактировал Sabres - Четверг, 09.Авг.2012, 18:29

SabresДата: Понедельник, 06.Авг.2012, 23:41 | Сообщение # 2
Завсегдатай
У вас сообщений: 214
US, CT, MRI
На заявках
Российская Федерация

NA
Коллеги, весьма срочно ищу схему подключения излучателя РИД-1 (паспорт или совет).

Данный излучатель, с 1 р.м. аппарата РУМ-20М установлен на посадочное место излучателя в 12Ф7 (с малым пультом). Излучатель идеально сел, на место излучателя с трубкой 2,5-30БД29-150 1,2х1,2 мм (фокус). Однако, похоже, что там различное число фаз двигателей вращения анода РТ. (различное расположение и число клемм, если откинуть боковую крышку излучателя). Нужен любой совет или, что ещё не менее ценно: паспорт/схема на РИД-1. (если там, конечно, есть схема подключения).
Благодарю. за оперативность и внимание.

medtehДата: Вторник, 07.Авг.2012, 00:09 | Сообщение # 3
Admin


Sabres, вроде там нет никакой разници подключение такое же как и РУМе.

renmasterДата: Вторник, 07.Авг.2012, 02:02 | Сообщение # 4
На заявках
Российская Федерация

Россия
Sabres, посмотри темку, может что-то на веяться wink yes

SabresДата: Вторник, 07.Авг.2012, 08:54 | Сообщение # 5
Завсегдатай
У вас сообщений: 214
US, CT, MRI
На заявках
Российская Федерация

NA
Обмотки ещё не прозванивались и не сравнивались, но, уже визуально видно различное расположение и число клемм, если откинуть боковую крышку излучателя. Не хочется вывести из строя единственную трубку, после нескольких дней поиска, по поликлиникам.
Большое спасибо, за отклик! yes drinks Поработаем.

Алекс-200Дата: Вторник, 07.Авг.2012, 20:31 | Сообщение # 6
Инженер
На заявках
Российская Федерация

Самара
Sabres, с анодной стороны кожуха РИД-1 расположены клеммы выводов ТРЁХ обмоток статора: а-х, в-y, c-z. Все обмотки одинаковы.
При использовании излучателя в составе диагностического комплекса, где требуется форсированный разгон, обмотки соединяются в треугольник (тонкости подключения схемы торможения в разрыв треугольника опускаем).
У флюорографа нет ни форсированного разгона, ни торможения. "Родной" излучатель флюорографа имеет ТОЧНО ТАКОЙ ЖЕ статор, но соединённый в звезду внутри кожуха. Поэтому, если Вы имеете РИД-1, то соединяйте обмотки в звезду перемычками СНАРУЖИ и подключайте как "родной" статор флюорографа.
Позволю себе обратить Ваше внимание на то, что у флюорографического излучателя ОДИН фокус, а у РИД-1 два фокуса. Обратите внимание и проявите разумную осторожность.

SabresДата: Вторник, 07.Авг.2012, 23:08 | Сообщение # 7
Завсегдатай
У вас сообщений: 214
US, CT, MRI
На заявках
Российская Федерация

NA
Quote (Алекс-200)
Обратите внимание и проявите разумную осторожность.
- потому я здесь и интересуюсь.
Спасибо за исчерпывающий ответ!
"ТОЧНО ТАКОЙ ЖЕ статор" - отлично. Кстати, разумная осторожность относится к контактам высоковольтного кабеля в том числе?
"Ваше внимание на то, что у флюорографического излучателя ОДИН фокус, а у РИД-1 два фокуса. " - без вскрытия излучателя и слива трансформаторного масла не обойтись будет?
Коллеги, а что на счет токов накала? (на что ориентироваться? В ГУ 12Ф7 есть реостаты?)

SabresДата: Среда, 08.Авг.2012, 11:16 | Сообщение # 8
Завсегдатай
У вас сообщений: 214
US, CT, MRI
На заявках
Российская Федерация

NA
И ещё...интересует вращение анода (в какую сторону будет вращаться? Или, в принципе, если подключить "подключайте как "родной" статор флюорографа" - то вопрос отпадет?).

Алекс-200Дата: Среда, 08.Авг.2012, 19:34 | Сообщение # 9
Инженер
На заявках
Российская Федерация

Самара
Quote (Sabres)
без вскрытия излучателя и слива трансформаторного масла не обойтись будет?
Если вскрывать с катодной стороны, то масло сливать не надо. Более того, если после закрытия аккуратно выгнать пузырь, не доводя его до статора, то можно обойтись и без вакуумирования.
Кстати: вывод трубки неиспользуемого катода следует соединить с общей катодов на катодном стакане кожуха.

Quote (Sabres)
а что на счет токов накала
Если у Вас РИД-1, то в нём должна стоять трубка 14-30..... . Система накала 12Ф7 обеспечивает работу любого из этих фокусов. С позиций геометрической нерезкости желательно использовать меньший фокус (14 кВА), но при этом важно при настройке аппарата не превысить эту мощность.

Quote (Sabres)
интересует вращение анода (в какую сторону будет вращаться
На этот счёт существуют разные мнения.
ИМХО: Аноду безразлично в какую сторону вращаться - лишь бы вращался с нужной скоростью.

SabresДата: Среда, 08.Авг.2012, 20:05 | Сообщение # 10
Завсегдатай
У вас сообщений: 214
US, CT, MRI
На заявках
Российская Федерация

NA
Спасибо, большое!
Завтра поедем поработать с данным флюарографом. Я напишу, что и как.

SabresДата: Четверг, 09.Авг.2012, 18:22 | Сообщение # 11
Завсегдатай
У вас сообщений: 214
US, CT, MRI
На заявках
Российская Федерация

NA
Сегодня пробовали произвести подключение излучателя РИД-1.
Соединили обмотки "Звездой", используя внешние перемычки. (Действительно, прозвонив родной излучатель от 12Ф7 обнаружили, что там точка соединения обмоток находится внутри излучателя).


Подключили три фазы:


Очистили наконечники в/в кабелей от старой смазки, проложили новую. Подключили наконечники в в/в стаканы.
При нажатии кнопки в первое положение пошла раскрутка анода (всё подключено правильно). Снимки пошли.
Начали с тренировки РТ на параметрах 60кВ и 4 мАс. Постепенно делали снимки, увеличивая напряжение. 70-80-90 кВ. О наличии высокого смотрели по прикрепленной пластинке люминофора и выключенном освещении, а так же ориентировались на миллиамперметр, на малом пульте флюорографа.
На 100 кВ раздался щелчок в РТ. Спустились на 80. Снова дошли до 100 кВ. Раздался более громкий щелчок, выбило автомат и сгорел предохранитель F9 на 5 А. Поменяли предохранитель, после этого стала индицироваться перегрузка трубки, по полоске светодиодных индикаторов, на ПУ.

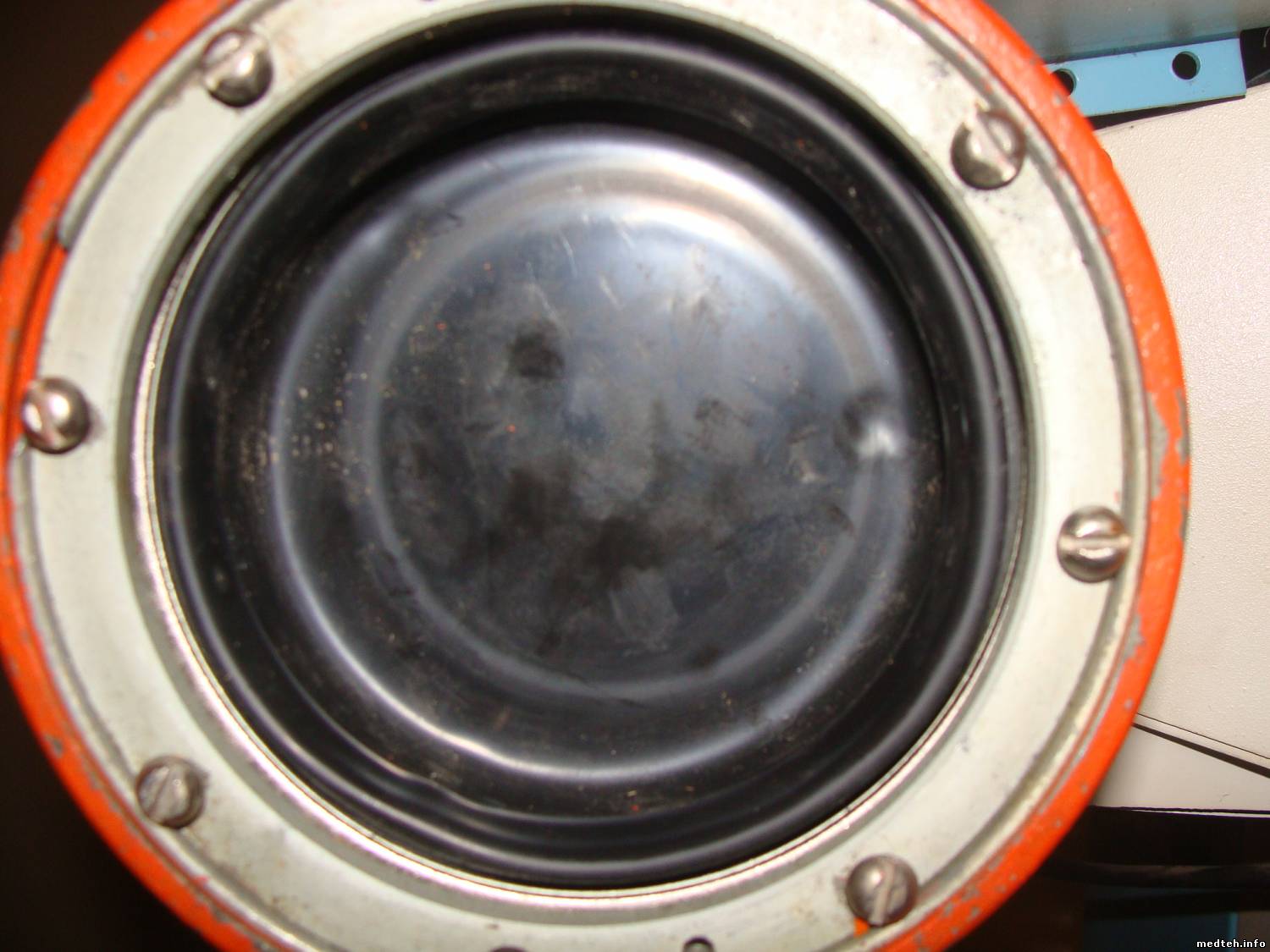

В итоге - выход из строя трубки. Причем, судя по втянутому маслорасширителю...с трещиной в стекле.


Завтра поедем в одну из поликлиник, может поделятся одним из, завалявшихся там, излучателей, запасных (сами они там ещё работают на РУМ-20М).
Возможно, не повезло и попалась такая трубка (она и так в принципе, не работала нtсоклько лет). Старались делать всё аккуратно и без ошибок (проверяли предварительно, прежде чем включать РТ и напряжение поднакала, и лампу подключали галогеновую; перед первым включением смазку сменили и т.д.). Или мы что-то упустили?

So ist es halt blush


Сообщение отредактировал Sabres - Четверг, 09.Авг.2012, 18:32

Алекс-200Дата: Воскресенье, 12.Авг.2012, 18:56 | Сообщение # 12
Инженер
На заявках
Российская Федерация

Самара
Quote (Sabres)
Подключили три фазы:
Речь идёт действительно о трёх фазах или о цепях схемы разгона аппарата?

Quote (Sabres)
О наличии высокого ......... ориентировались на миллиамперметр, на малом пульте флюорографа.
Sabres, если Вы читали описание аппарата, то должны знать, что в питающем устройстве 12Ф7 величина анодного напряжения ПОЛНОСТЬЮ ОПРЕДЕЛЯЕТСЯ НАКАЛОМ ТРУБКИ. Из Вашего отчёта лично я понял, что поменяв трубку, Вы не поинтересовались ни величиной тока накала ни его поведением во время снимка. При таком подходе судьба следующей трубки предсказуема.

sl12Дата: Понедельник, 13.Авг.2012, 03:26 | Сообщение # 13
Стажер
У вас сообщений: 21
инженер
На заявках
Российская Федерация

Энгельс
Здравствуйте, припоминая флюро 12ф7, в схеме питание статора обмотки однофазное, треугольником через конденсатор. Вращение анода должно производиться по часовой стрелки (как в паспорте) если смотреть на анод сверху, иначе может отвернуться нижняя гайка на оси анода и он вылезет из подшипника со стороны замка (часто бывает на трубках СВЕТЛАНЫ), сверху над анодом стоит шайба которая контрит гайку, снизу её ставят очень редко.
По поводу тренировки трубки: снимаешь кожух закрывающий питающее (генератор), над стабилизатором 220v расположен реостат, нужно открутить перемычку с средней точки, при этом не откручивая сам хомут, если перемычки нет то провод подключить на максимальное сопротивление. Тренировку производить с малых KV следя за током по амперметру (если нет УКРЭХ -перед первым тренир. снимком кожух с трубкой я не крепил на место, наблюдал из кабины накал трубки: первое нажатие на кнопку высокого- разогрев накала а второе- отработка схемы вольтодобавки от средней точки генератора: накал не должен тухнуть, если потух то схема не работает и трубку пробьёт. Сняв перемычку- на трубку при малых KV подаётся 22-24kv, на разных аппаратах по разному, да и сам находишься в фартуке и в кабине), если первый снимок(первое и второе нажатие) аппарат отработал нормально ставил кожух на место и тренировал трубу. ]При повышении KV не доводить ток по амперметру до минимума, поставить перемычку. Производить опять тренировку с малых KV следя за током трубы. Ток трубки по каждой позиции KV указан в документации на флюро. Не допускать перегрева масла так как в кожухе РИД нет термодатчика.


Сообщение отредактировал sl12 - Понедельник, 13.Авг.2012, 03:52

SabresДата: Понедельник, 13.Авг.2012, 17:31 | Сообщение # 14
Завсегдатай
У вас сообщений: 214
US, CT, MRI
На заявках
Российская Федерация

NA
Quote (Алекс-200)
Речь идёт действительно о трёх фазах или о цепях схемы разгона аппарата?
- речь идет о том кабеле, который был штатно подключен, от ГУ 12Ф7. Могут быть варианты? На фото это видно, в принципе.

Сегодня в одной из поликлиник нашли ещё одну живую трубку в излучателе РИД-1, от РУМ-20. Вскрыли излучатель, со стороны катодной части. Синий проводник соединили с желтым (общий катодный), оставив один фокус. Всё подсоединили. Разгон анода присутствует. Выполнили тренировку трубки. (на 100 кВ проблем нет). Сделали пробные снимки. Хорошая визуализация (контрастность). Заведующему понравилось.
Подождем, как трубка проявит себя в ближайшие пару дней работы.

proff1279omegaДата: Среда, 15.Авг.2012, 12:46 | Сообщение # 15
У вас сообщений: 215
инженер
На заявках
Российская Федерация

Белгород
Как ранее говорилось в 12Ф7 киловольты регулируются накалом .Позтому основной параметр контроля - это kV , либо в контрольной точке, либо с помощью УКРЭХ .В инструкции есть таблица напряжений на делителе в зависимости от kV . Если проводить регулировку контролируя ток можно спалить трубку. Я для контроля использую обычный тестер.
После установки другой трубки надо обязательно проверить напряжения (Uкт1 на плате А3 , например при 60kV Uкт1=2.9 V при 100 kV Uкт1=4.86 V ).

Алекс-200Дата: Воскресенье, 19.Авг.2012, 15:34 | Сообщение # 16
Инженер
На заявках
Российская Федерация

Самара
Quote (proff1279omega)
основной параметр контроля - это kV
в момент НАЧАЛА снимка, поскольку в процессе снимка обратная связь обязана, регулируя накал, вывести анодное напряжение на заданный уровень.
Sabres, если Вам повезло, то снимок у Вас начинается при повышенном накале и, соответственно, пониженном анодном напряжении. Если наоборот - то в начале снимка у Вас анодное напряжение выше уставки и трубке в таких условиях жить осталось недолго.

SabresДата: Четверг, 23.Авг.2012, 22:36 | Сообщение # 17
Завсегдатай
У вас сообщений: 214
US, CT, MRI
На заявках
Российская Федерация

NA
Всех благодарю за живой интерес к теме, оказанное внимание и, безусловно, советы.
На днях проверили, подкорректировали токи, промерили напряжения в кт. В качестве бонуса заменили пару ламп в ПУ. Данная работа и информация от Вас, коллеги, в данной теме - помогла несколько лучше изучить данный аппарат и собственными силами заменить рентгеновский излучатель. Проверку токов и накала - делали с более опытным и старшим электромехаником.
