ORTHOPHOS 3
yuri-plДата: Среда, 09.Янв.2013, 14:08 | Сообщение # 1
Стажер
У вас сообщений: 22
Медтехник
OFFлайн
Российская Федерация

Краснодар

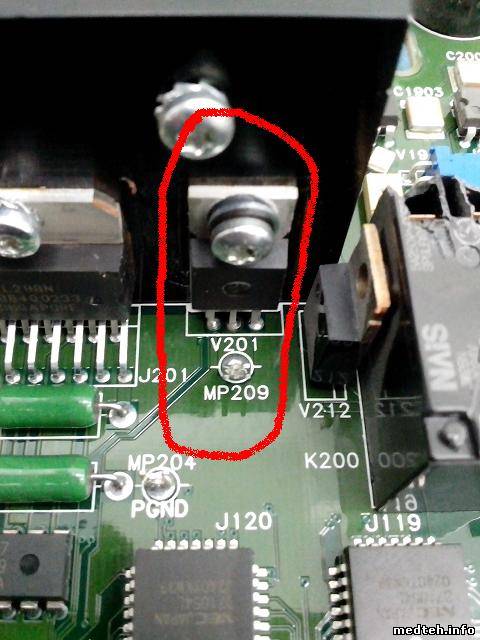

Привет Всем! Помогите пожалуйста с определением маркировки детали. Вообще никакой надписи нет.Скорее всего транзистор. Стоит в цепи питания двигателя вверх-вниз. Звонится во все стороны по нулям.

STarasДата: Среда, 09.Янв.2013, 23:01 | Сообщение # 2
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Написано V201 - может и микросхема, может и ЕН-ка. А двигатель от фишки отключен при прозвонке?
А еще транзисторы какие-либо или диоды на плате есть? Они тоже маркируются на плате Vxxx ?
Обвязку надо рисовать - где питание, где двигатель, где корпус, что управляет базой.

yuri-plДата: Пятница, 11.Янв.2013, 06:44 | Сообщение # 3
Стажер
У вас сообщений: 22
Медтехник
OFFлайн
Российская Федерация

Краснодар
Зачем мне все это. Просто у кого под рукой есть такой аппарат узнать марку детали и все. Плату срисовать тяжко- она многослойная.

yuri-plДата: Вторник, 22.Янв.2013, 07:05 | Сообщение # 4
Стажер
У вас сообщений: 22
Медтехник
OFFлайн
Российская Федерация

Краснодар
В сервис-мануале схем нет. Может у кого то есть доступ такому аппарату ?
