Форум медтехников » Схемы » Что ищем? » Ищу схему для скалера установки SDS (Есть дохлая плата. Название микросхем затерто. Нужна схема.)
Ищу схему для скалера установки SDS
les_nik_178Дата: Четверг, 28.Янв.2010, 05:26 | Сообщение # 1
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East

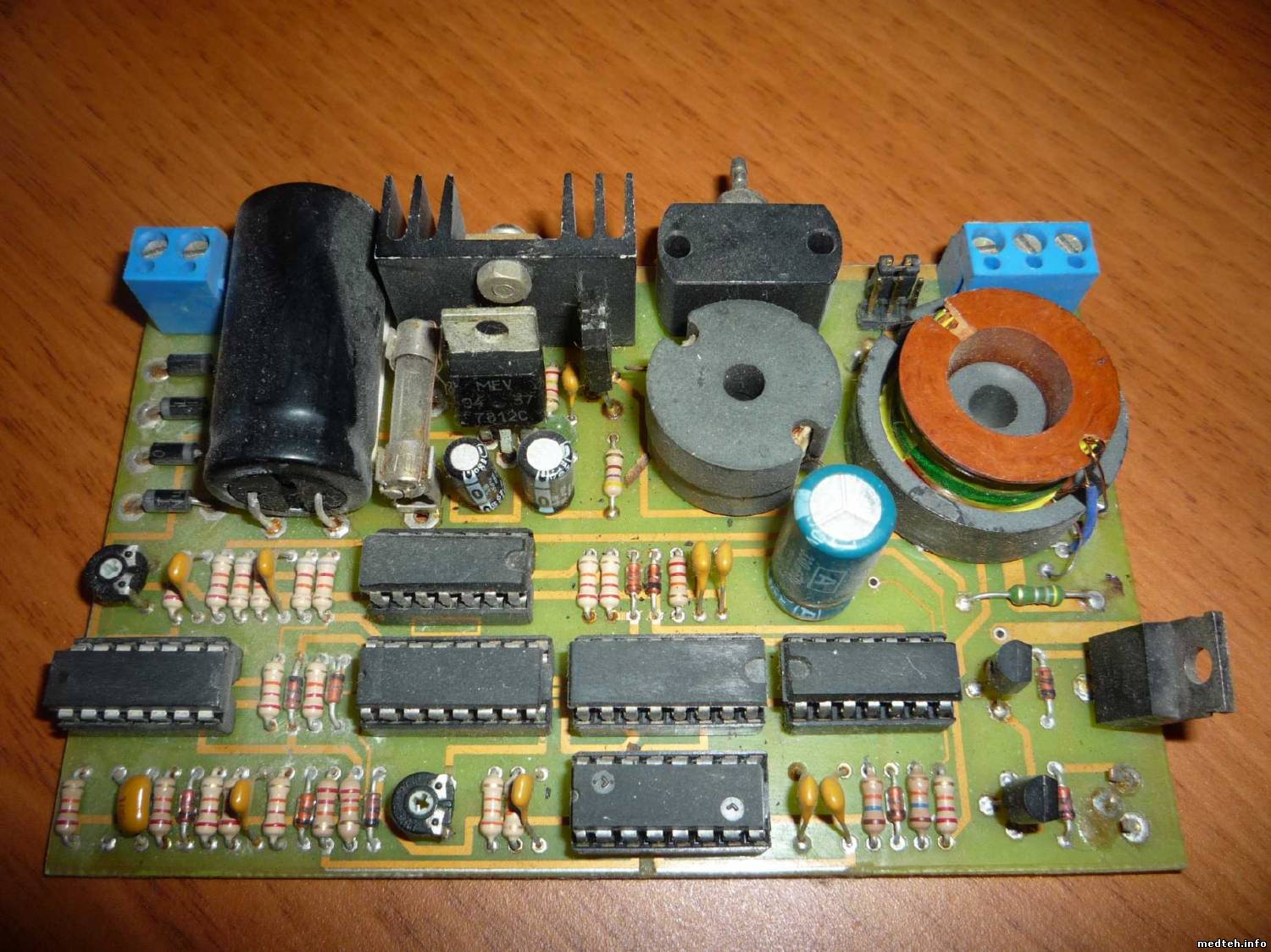

Ищу схему для скалера установки SDS

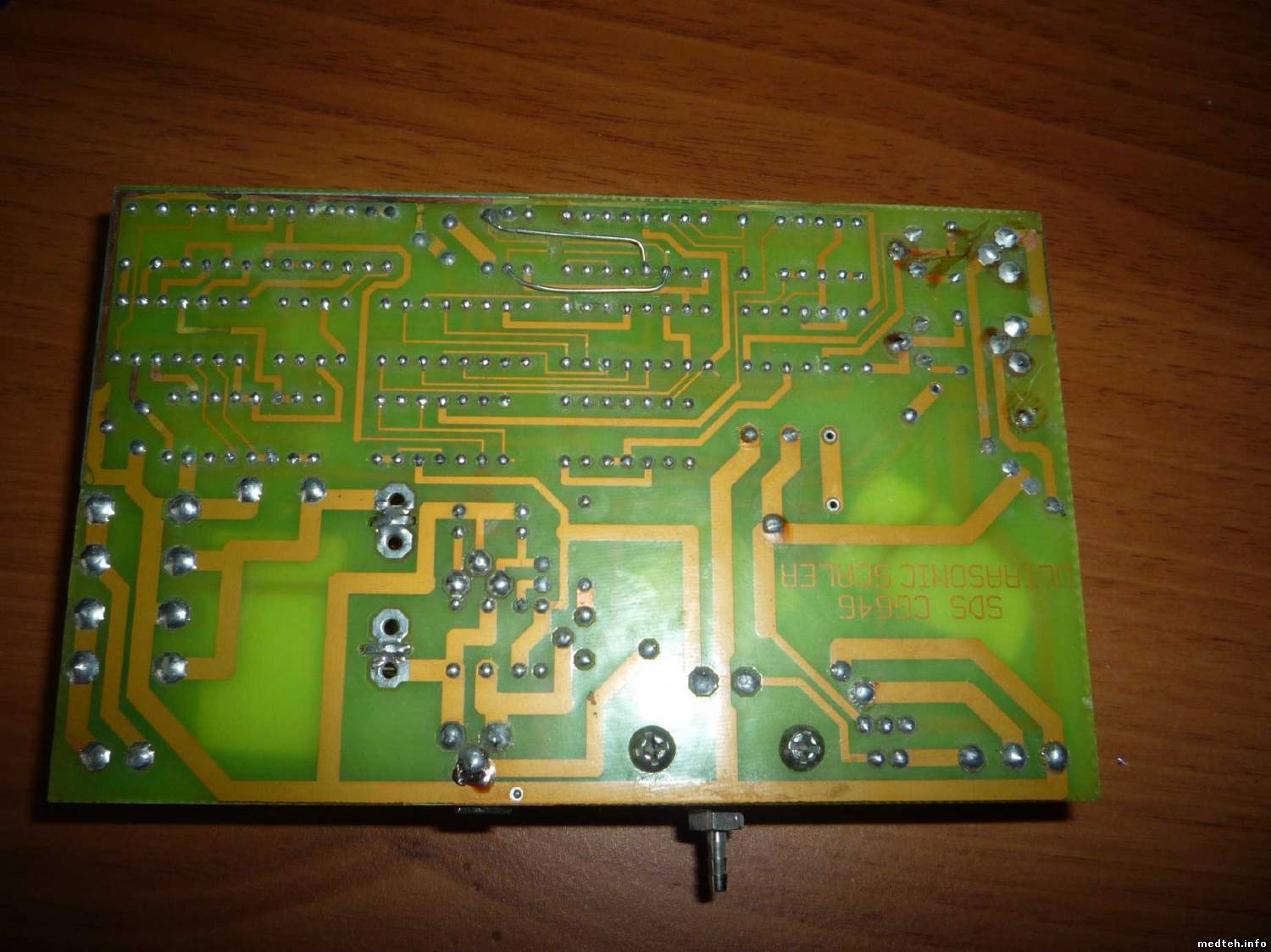

Питание переменка 24 в. Маркировка на плате SDS CG646 ULTRASONIC SCALER

Маркировка микросхем затерта.
На обратной стороне микросхем никакой маркировка нет.


STarasДата: Четверг, 28.Янв.2010, 09:37 | Сообщение # 2
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
les_nik_178, даже не скажешь сразу наше или китай.
Проверь напругу на 7812, на 14 (16) и 7 (8) ногах микросхем, хорошо проверь два мелких транзистора внизу справа, диодики возле них, мощный транзистор внизу справа выпаяй на..., определи его тип, зарисуй выходной каскад, и поставь два новых однотипных скорее всего (или комплементарных) транзистора на выходе.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

les_nik_178Дата: Четверг, 28.Янв.2010, 11:04 | Сообщение # 3
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East
STaras, Все это уже проделал. Все в норме. Питающие все идут. Генерации нет.

Транзюк справа BUK455 100A (Филипины)
Там их два стояло. Менял заменой. Не запустилось. Сейчас при транспортировке один отвалился

Установка древняя. Лет 10 - 15 уже работает. Тогда еще Китая не было. Фирменная.


STarasДата: Четверг, 28.Янв.2010, 12:27 | Сообщение # 4
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Quote (STaras)
хорошо проверь два мелких транзистора внизу справа, диодики возле них
- то раз

Quote (STaras)
зарисуй выходной каскад
- это два - тогда вычислим тип микросхемы. которая раскачивает два мелких транзюка

А зелененький резистор с серебряно-золотистыми полосками цел? Эти сгорают незаметно.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

les_nik_178Дата: Четверг, 28.Янв.2010, 16:51 | Сообщение # 5
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East
Все зонится как положено.
Мелкие транзюки - нормально. Маркировка на них стерта.

Резюки проверил. Обрыва не нашел.

Я и говорю что нужна схема


STarasДата: Четверг, 28.Янв.2010, 17:54 | Сообщение # 6
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Quote (les_nik_178)
Мелкие транзюки
- одинаковой проводимости? Какой? Базы подключены к одной микросхеме - к каким выводам?


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

les_nik_178Дата: Пятница, 29.Янв.2010, 03:11 | Сообщение # 7
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East
у мелких проводимость одинаковая. Маркировка на них затерта. Управление идет с ближайшей к ним микросхемы.

STarasДата: Суббота, 30.Янв.2010, 10:05 | Сообщение # 8
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
les_nik_178, Привет.
Давай дальше играть в спортлото.
Рисовать выходной каскад, я вижу, ты не собираешься. А зря. Это интереснее разгадывания кроссвордов.

Будем угадывать сегодня выходную микросхему - ту, что на 14 ног ближе к мелким транзисторам. Кстати, ты не написал, есть ли на всех м/с питание и сколько?
Итак:
- 14 ног, 7 корпус, 14 питание, 8 и 10 - выхода - ну почему бы не CD4049 или по нашему К561ЛН2 ?


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

les_nik_178Дата: Суббота, 30.Янв.2010, 10:21 | Сообщение # 9
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East
STaras,
У меня эта плата уже пол года валяется. Напряжения питания проверял на аналогичной рабочей плате.
Все одинаково. Сейчас уже не помню какие были.

Я ищу схему. Что толку от моих рисунков? Мне нужна маркировка микросхем. Все остальное я проверил. Не так уж много деталей. Нарисовать схему а потом гадать межет эта должна стоять а может та? У нас с микросхемами напряженка. Все приходится выписывать.


STarasДата: Суббота, 30.Янв.2010, 10:25 | Сообщение # 10
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Quote (les_nik_178)
Напряжения питания проверял на аналогичной рабочей плате.

- тогда я пас. nea Если есть аналогичная рабочая плата, все микросхемы на панельках, примитивная логика, нет никаких пиков - и
Quote (les_nik_178)
эта плата уже пол года валяется
.
Тогда ждем схему. bye2


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

les_nik_178Дата: Суббота, 30.Янв.2010, 10:31 | Сообщение # 11
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East
В том то весь и фокус что все питаюшие напруги одинаковые.
Тупо деркать микросхемы с рабочего на нерабочий не хочу. Можно второй пальнуть.
Сигнальные напряжения проверить не могу.

Продавались бы отдельно платы (по приемлемой цене) или была бы схемка попроще. для самоделок.


SeptДата: Воскресенье, 31.Янв.2010, 00:14 | Сообщение # 12
OFFлайн
Украина

Житомир
les_nik_178, мне кажеться что там все собрано на элементарной логике, типа ТМ2, ЛА7.
Нарисуешь хотя бы схему выхода и дальше помоему станет понятно.
Quote (les_nik_178)
Сигнальные напряжения проверить не могу.

Почему? Осла нет?

ElyaДата: Среда, 17.Фев.2010, 09:26 | Сообщение # 13
У вас сообщений: 395
инженер
OFFлайн
Российская Федерация

Воронеж
Quote (STaras)
Будем угадывать сегодня выходную микросхему - ту, что на 14 ног ближе к мелким транзисторам.

это HEF4069ubp, кажется, транзюки мелкие C550C, выходные полевики BUZ21, можно заменить на IRF530..
напряжение на входе на диодный мост ~~24V

схемы нету, есть аналогичная плата, но поновее


les_nik_178Дата: Среда, 17.Фев.2010, 09:41 | Сообщение # 14
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East
Elya, у тебя маркировку микросхем не затерли? Скинь фото может и остальные найдутся. Я транзюки все проверил.. У меня на выходе BUK455 100A. Мелкие вполне возможно C550C у меня маркировка на них стерта.
На какой микросхеме генератор? У меня вообще нет запуска генерации.

ElyaДата: Среда, 17.Фев.2010, 09:54 | Сообщение # 15
У вас сообщений: 395
инженер
OFFлайн
Российская Федерация

Воронеж
фотика пока нет под рукой, скину завтра

ElyaДата: Среда, 17.Фев.2010, 10:04 | Сообщение # 16
У вас сообщений: 395
инженер
OFFлайн
Российская Федерация

Воронеж
синтезатор частоты CD4046BE, в самом низу на снимке

крайний слева - операционник lm324n
в самом верху - сборка триггеров TC4013BF
но двух микрух по центру в среднем ряду на моей плате нету..

Сообщение отредактировал Elya - Среда, 17.Фев.2010, 10:04

les_nik_178Дата: Четверг, 18.Фев.2010, 17:47 | Сообщение # 17
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East
Elya, Спасибо буду копать.

Граждане налетай пока есть.
Там схемы аппаратов и инструкции на них http://www.jais.ru/texp.html


ElyaДата: Пятница, 19.Фев.2010, 10:03 | Сообщение # 18
У вас сообщений: 395
инженер
OFFлайн
Российская Федерация

Воронеж
вот моя плата
