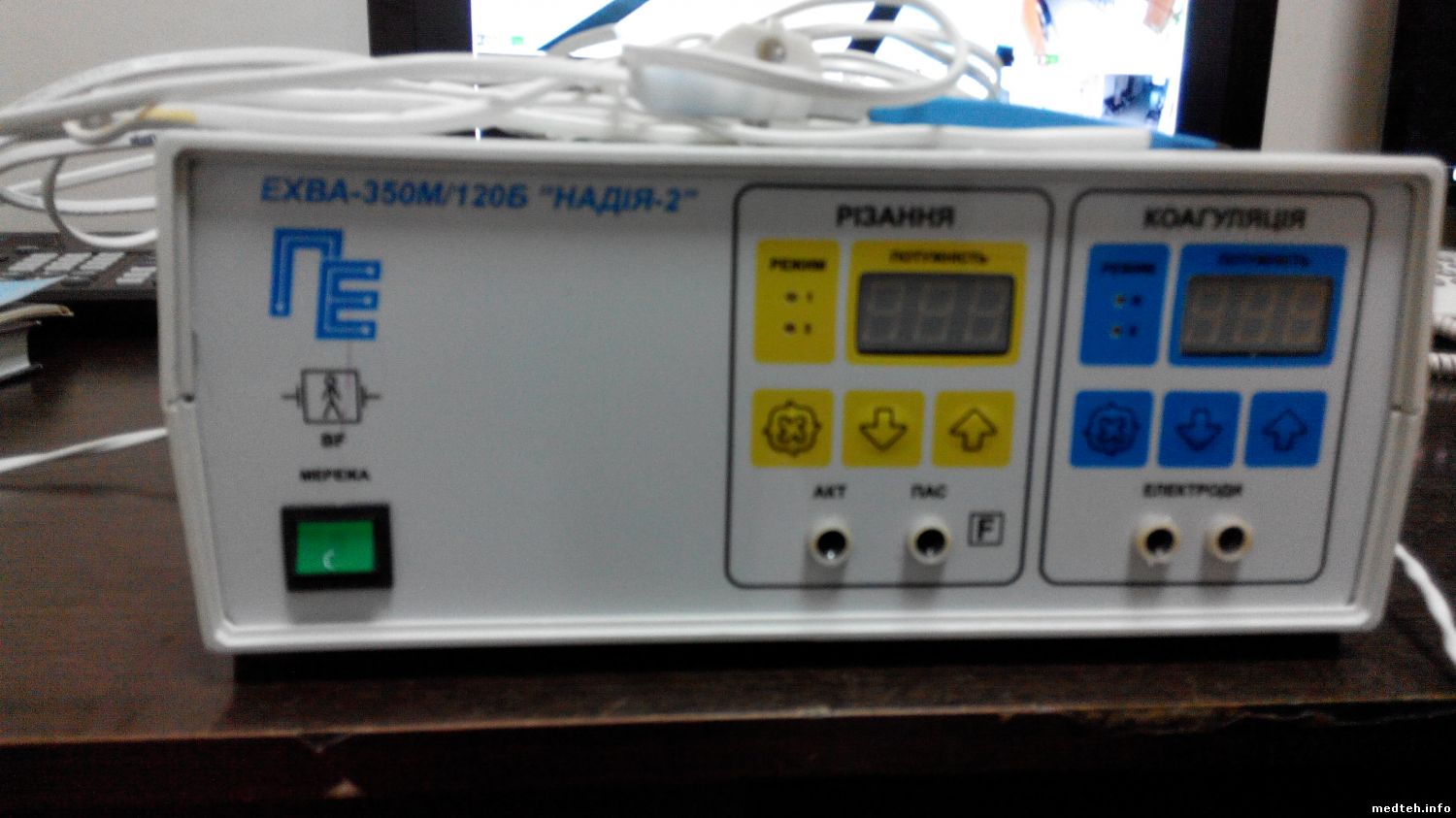

ЕХВА - 350M/120Б "Надия 2
SDRДата: Вторник, 28.Июн.2011, 13:56 | Сообщение # 1
Стажер
У вас сообщений: 35
инженер
OFFлайн
Украина

Луцк
При нажатии педали "коагуляция" с проца уходит "1", управляющая "резкой", а "1", управляющая "коагуляцией" стоит на месте, при этом срабатывает только одно реле, включающее "резку". При нажатии педали "резка", происходит все тоже самое.

Пы.Сы. контакты проверил, педаль проверил, плату пропаял, тразюки, управляющие реле проверил, сами реле проверил, микруху кр155лн3 проверил (стоит сразу после проца).

AlexiumДата: Вторник, 28.Июн.2011, 14:55 | Сообщение # 2
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Резание - реле К2 и К4, коагуляция - реле К2 и К3

SDRДата: Вторник, 28.Июн.2011, 18:17 | Сообщение # 3
Стажер
У вас сообщений: 35
инженер
OFFлайн
Украина

Луцк
совершенно верно, вот К2 и К4 не работают unknown

SDRДата: Вторник, 28.Июн.2011, 18:18 | Сообщение # 4
Стажер
У вас сообщений: 35
инженер
OFFлайн
Украина

Луцк
сори, К3 и К4...

AlexiumДата: Вторник, 28.Июн.2011, 20:50 | Сообщение # 5
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
То есть у вас не работает ни резание, ни коагуляция? В режиме резание включаются реле К2 и К4 в режиме коагуляция К2 и К3. Смотрите напряжение на обмотках реле К3 и К4, отслеживайте до микросхемы.

SDRДата: Среда, 29.Июн.2011, 09:44 | Сообщение # 6
Стажер
У вас сообщений: 35
инженер
OFFлайн
Украина

Луцк
я же говорю, процессор не выдает сигнал на коагуляцию...

SDRДата: Вторник, 12.Июл.2011, 08:49 | Сообщение # 7
Стажер
У вас сообщений: 35
инженер
OFFлайн
Украина

Луцк
Если у кого есть прошивка на проц в аппарат ЕХВА - 350M/120Б "Надия 2, слейте. Проц АТ89С51.(sdrasd@mail.ru)

SDRДата: Четверг, 21.Июл.2011, 08:32 | Сообщение # 8
Стажер
У вас сообщений: 35
инженер
OFFлайн
Украина

Луцк
проблема решилась заменой мс74нс373n, на которую идут сигналы с педалей, еще может подглючивать лн3-я, стоящая сразу после проца.

STarasДата: Четверг, 21.Июл.2011, 09:30 | Сообщение # 9
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Quote (SDR)
проблема решилась заменой мс74нс373n
- тоже не плохо.
А свою прошивку слил?

SDRДата: Пятница, 22.Июл.2011, 22:02 | Сообщение # 10
Стажер
У вас сообщений: 35
инженер
OFFлайн
Украина

Луцк
Не-а, под защитой(((

ustarДата: Пятница, 22.Авг.2014, 12:16 | Сообщение # 11
Завсегдатай
У вас сообщений: 278
Радиоинженер, ремонт медтехники
OFFлайн
Российская Федерация

деревня
Здравствуйте. У кого есть схема соединения контактов на разъёме куда закручивается кабель педали. Врачи повыдергивали. Ко мне принесли свистит без остановки. Звуковой сигнал даёт непрерывный. С чем это может быть связано. Я инженер по ремонту стоматолог оборудования. Коагулятор принесли после того как в медтехнике отказались ремонтировать.

DimitriusДата: Пятница, 22.Авг.2014, 13:00 | Сообщение # 12
У вас сообщений: 411
инженер
OFFлайн
Украина

Украина
ustar, вскройте аппарат, верхнюю крышку. Отсоедините разъём педали и включите, должно быть тихо. На разъём подходит три провода, ну а дальше методом перебора определите средний и 2 крайних. При постоянном писке это резание, а прерывистый писк это коагуляция А дальше как фантазия подскажет - или старый восстановите разъём или переделаете на новый. Схема соединения может быть разной и зависит от модификации аппарата, а у Вас уже был даже в медтехнике.

Cвет в конце туннеля бывает разный

ustarДата: Пятница, 22.Авг.2014, 14:11 | Сообщение # 13
Завсегдатай
У вас сообщений: 278
Радиоинженер, ремонт медтехники
OFFлайн
Российская Федерация

деревня
спасибо. но запаять кабель педали одна проблема. там три выхода . сделаю как вы скажете потом напишу. Вот даже при отсоединенном кабеле педали и всех кабелей наружных ( пинцет и масса и т.д) все равно выдает беспрерывные звуковые сигналы и на диплее беспорядочно цифры появляются. как будто реле залипли одновременно на два переключателя. так бывает на платах. я сфоткаю панель при включении и выложу вечером.


Сообщение отредактировал ustar - Пятница, 22.Авг.2014, 14:18

DimitriusДата: Пятница, 22.Авг.2014, 20:45 | Сообщение # 14
У вас сообщений: 411
инженер
OFFлайн
Украина

Украина
Если появляются беспорядочно цифры - то это МК. Это только к производителю. Жду фотографий

Cвет в конце туннеля бывает разный

CorsoДата: Воскресенье, 08.Мар.2015, 00:05 | Сообщение # 15
Стажер
У вас сообщений: 15
сестра
OFFлайн
Украина

Вин
Всем привет! Подскажите кто может , что за поломка такая , включаю аппарат всё высвечивается , регулируется , педали даже работают , есть выход и потом берёт и тухнет.
Вынемаешь с резетки, вставляешь опять горят индикаторы, минута и опять погасло, где искать. помогите? shok

DimitriusДата: Воскресенье, 08.Мар.2015, 08:40 | Сообщение # 16
У вас сообщений: 411
инженер
OFFлайн
Украина

Украина
Цитата Corso ()
Вынемаешь с резетки, вставляешь опять горят индикаторы, минута и опять погасло,


В таком случае два варианта
1)Смотреть БП (что то на TNY256)+15,-15,+5 - проверять в первую очередь в момент погасание наличие этих напряжений
2)Смотреть силовые ключи + их драйверы
на ВВ блок питания(что то типа g4pf50wd)
на выходной трансформатор (что то типа IRFP460\IRF630)
Детали узлов могут отличаться в зависимости от года выпуска аппарата.


Cвет в конце туннеля бывает разный

veveeleДата: Понедельник, 09.Мар.2015, 23:27 | Сообщение # 17
Участник
У вас сообщений: 123
инженер
OFFлайн
Украина

Луцк
Corso, на входе 220в стоит термистор mf72-15d15, проверьте.

CorsoДата: Четверг, 19.Мар.2015, 19:26 | Сообщение # 18
Стажер
У вас сообщений: 15
сестра
OFFлайн
Украина

Вин
Всем спасибо!!!
Проблема решилась заменой TNY256 и силовых ключей.\
Всё работает. biggrin

MedcrusherДата: Вторник, 04.Сен.2018, 08:52 | Сообщение # 19
Участник
У вас сообщений: 112
Сервис - инженер
OFFлайн
Украина

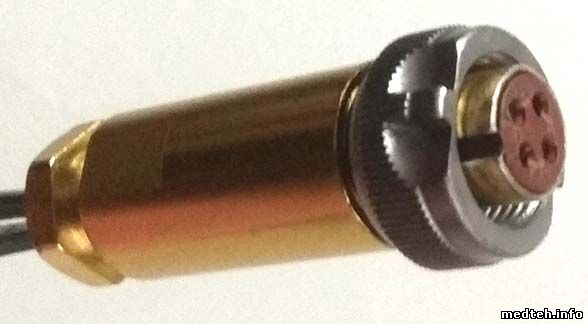

Может кто подскажет распайку педали Надия-2 с разъемом как на фото?
Из подшефной районной больницы прислали оборванную педаль без аппарата, не понимают, зачем нужен аппарат, если только оборвали педаль.

555alex55Дата: Четверг, 25.Окт.2018, 09:11 | Сообщение # 20
Стажер
У вас сообщений: 6
новичок
OFFлайн
Украина

Луг
Medcrusher,контакты: 4-общий, 1-желт.педаль,2-синяя

555alex55Дата: Четверг, 25.Окт.2018, 22:35 | Сообщение # 21
Стажер
У вас сообщений: 6
новичок
OFFлайн
Украина

Луг
Помогите пожалуйста советом!Аппарат ЭХВА-350М/120Б ”Надия-2” включается вся индикация в норме ,все звук.сигналы от педалей отрабатываются, а на щупах напруги нет.При этом сам аппарат издает свистяще-сычащий звук ,как буд то ШИМ в БП не правильно раб.Сам только учусь из приборов только тестер.Заранее спасибо!

555alex55Дата: Суббота, 03.Ноя.2018, 23:28 | Сообщение # 22
Стажер
У вас сообщений: 6
новичок
OFFлайн
Украина

Луг
Эй,тут есть кто ни будь!Подскажите хоть,что должно быть на электродах?Напряжение ,ток...?

buanatolijДата: Воскресенье, 04.Ноя.2018, 14:04 | Сообщение # 23
Участник
У вас сообщений: 115
УЗИ, офтальмология и другое
OFFлайн
Украина

Киев
Цитата 555alex55 ()
Эй,тут есть кто ни будь!Подскажите хоть,что должно быть на электродах?Напряжение ,ток...?

Опиши подробнее как ты проверяешь?
