ЭКГ CardiMax FCP-7101 ф.Fukuda Denshi
енотДата: Пятница, 12.Мар.2010, 19:28 | Сообщение # 1
функциональная диагностика
На заявках
Российская Федерация

Электрокардиограф трехканальный CARDIMAX FCP-7101, фирмы Fukuda Denshi Co., Ltd., Япония
Суть проблемы такова, что вместо сигнала ЭКГ аппарат выдаёт слабые шумы.
Кабель 100% исправный. С подключенным кабелем к генератору сигнал имеет небольшие всплески (видимо, QRS-комплексы пытаются прорваться на печать). С заглушкой просто шум по всем каналам. Амплитуда шума небольшая, причём на 50 Гц не похож.
Может кто-то сталкивался с подобной проблемой?
Ситуация осложняется тем, что плата усилителя залита какой-то шнягой типа клея, и расположение платы таково, что осциллографом туда больно-то не сунешься.
Если кто-то поделится схемкой - благодарностям моим не будет границ.

alexkuz5Дата: Вторник, 16.Мар.2010, 21:16 | Сообщение # 2
Участник
У вас сообщений: 80
инженер
На заявках
Российская Федерация

Нижний Новгород
А почему ты решил, что неисправна схема усилителей?
В меню не пробовал посмотреть?
Может просто сбились настройки?


alex

енотДата: Четверг, 18.Мар.2010, 19:23 | Сообщение # 3
функциональная диагностика
На заявках
Российская Федерация

настройки первым делом смотрю, там все в порядке...
по характеру шума и поведению видно, что блок усилителей шалит, цифровая часть такого не может.
я его временно в сторону отложил, завтра буду снова с ним биться

mu-muДата: Суббота, 24.Апр.2010, 14:00 | Сообщение # 4
Стажер
У вас сообщений: 7
инженер
На заявках
Российская Федерация

Енот,что нибудь получилось?У меня 6 таких кардиографов с этой неисправностью,и именно усилитель

енотДата: Суббота, 24.Апр.2010, 17:12 | Сообщение # 5
функциональная диагностика
На заявках
Российская Федерация

заказал микросхемы подозреваемые, жду...
как поменяю - отпишусь получилось или нет

ForwardДата: Понедельник, 17.Янв.2011, 12:11 | Сообщение # 6
Участник
У вас сообщений: 84
Инженер
На заявках
Российская Федерация

Волгоград
Поступил данный аппарат врачи сказали не работает. При включении выдает LEAD OFF : F, Думал сначала с кабелем проблемы, что не видит F отведение однако на другом аппарате всё отлично! Подскажите в чём может быть проблема кто сталкивался? Может с самим разъемом в кардиографе что то!!

ForwardДата: Среда, 26.Янв.2011, 09:21 | Сообщение # 7
Участник
У вас сообщений: 84
Инженер
На заявках
Российская Федерация

Волгоград
Добавляю фото к своей теме что-бы нагляднее было, может кто вспомнит что! Ошибка появляется независимо, даже когда кабель пациента и отключен, на заводе сказали полетела плата присылать весь аппарат или плату.


Сообщение отредактировал Forward - Среда, 26.Янв.2011, 09:24

panov-omskДата: Среда, 08.Фев.2012, 09:36 | Сообщение # 8
Участник
У вас сообщений: 71
инженер
На заявках
Российская Федерация

Омск
Электрокардиограф трехканальный CARDIMAX FCP-7101 фирмы Fukuda Denshi Co., Ltd.
Очень низкая амплитуда сигнала ло всем отведениям. Тестовые ЭКГ в порядке, кабель тоже.
Кто знает, что делать - ответьте, пожалуйста. sergey.vlasenko.53@mail.ru
4258393.pdf(285.6 Kb)


Сообщение отредактировал panov-omsk - Среда, 08.Фев.2012, 09:55

babysh-mДата: Среда, 08.Фев.2012, 13:26 | Сообщение # 9
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
panov-omsk, Какая чувствительность выставлена?

panov-omskДата: Среда, 08.Фев.2012, 13:51 | Сообщение # 10
Участник
У вас сообщений: 71
инженер
На заявках
Российская Федерация

Омск
при любой чувствительности амплитуда ЭКГ намного меньше нормы.Какое фото нужно-ЭКГ или прибора?

ForwardДата: Пятница, 10.Фев.2012, 08:52 | Сообщение # 11
Участник
У вас сообщений: 84
Инженер
На заявках
Российская Федерация

Волгоград
Я думаю что нужно кабель копать, аппарат не должен!

babysh-mДата: Пятница, 10.Фев.2012, 10:06 | Сообщение # 12
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Приходил как то такой аппарат с такой же неисправностью. Судя по диагностике очень похоже на сдохший предусилитель. Глубже не копали, аппарат был гарантийным. Отправили на ремонт дилеру.

panov-omskДата: Четверг, 16.Фев.2012, 13:19 | Сообщение # 13
Участник
У вас сообщений: 71
инженер
На заявках
Российская Федерация

Омск
не программный ли дефект? пароль заводских растроек кто знает?

енотДата: Четверг, 16.Фев.2012, 18:23 | Сообщение # 14
функциональная диагностика
На заявках
Российская Федерация

пароль 9001, но вряд ли он вам поможет

panov-omskДата: Вторник, 21.Фев.2012, 12:21 | Сообщение # 15
Участник
У вас сообщений: 71
инженер
На заявках
Российская Федерация

Омск
СЕРДЕЧНО БЛАГОДАРЮ ЗА ОТКЛИК, НО ПАРОЛЬ МНЕ, ДЕЙСТВИТЕЛЬНО, ПОКА НИЧЕГО НЕ ДАЛ. ТОЛЬКО ПРОГРАММА ВЫСВЕТИЛАСЬ 7102, А ПРИБОР 7101. МОЖЕТ БЫТЬ ДО МЕНЯ КТО-ТО ЧЕГО-НИБУДЬ ИЗМЕНИЛ

ЧТО ОЗНАЧАЕТ "ОБНОВЛ. ПРОГ."- ТИПА ПЕРЕЗАПУСК ИЛИ ВВОД ИЗВНЕ?

енотДата: Вторник, 21.Фев.2012, 20:26 | Сообщение # 16
функциональная диагностика
На заявках
Российская Федерация

Посмотрел ваши прикрепленные картинки. У меня было в ремонте несколько приборов с таким дефектом. В результате ковыряний пришел к выводу, что сдох один из портов ПЛИС в блоке усилителя ЭКГ-сигнала. Причем у всех приборов был дохлый порт на который приходят сигналы от блока управления через оптопару (5 ножка на мс ПЛИС). У некоторых аппаратов в придачу была еще сдохшей эта оптопара. Я бы посоветовал вам посмотреть осциллографом сигналы на выходе этой оптопары и отписаться о результатах.
В моем случае, у одного прибора с дохлой оптопарой после ее замены сигнал появился, но кардиограф не заработал нормально. У другого аппарата этот порт откровенно коротил на +питание, а оптопара была жива.
До этого с таким дефектом отправлял на завод. Сейчас хочу довести дело до конца, т.к. дефект похоже частовстречающийся.

Может быть у кого-то есть возможность считать прошивку с ПЛИС на здоровом аппарате, тогда была бы надежда на решение проблемы.

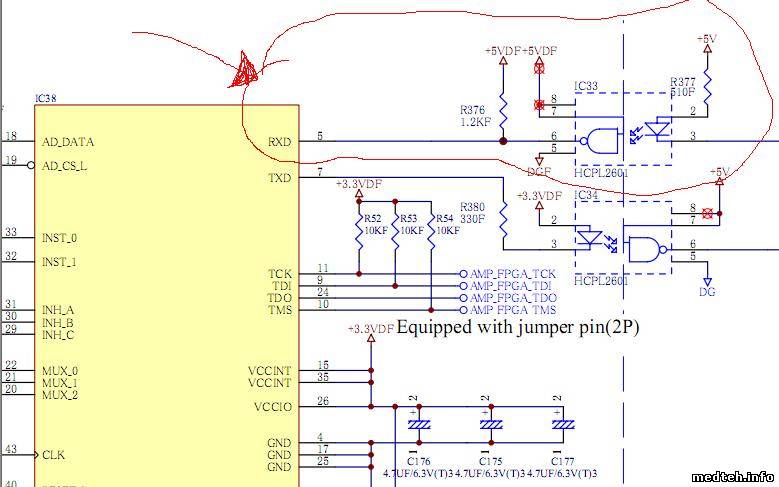

Прилагаю кусок схемы, на котором показано проблемное место

енотДата: Понедельник, 27.Фев.2012, 20:23 | Сообщение # 17
функциональная диагностика
На заявках
Российская Федерация

Пришел в ремонт еще один кардиограф с такими же симптомами. Вскрытие показало, что 5 нога ПЛИСки коротит на землю.
Какая-то массовая болезнь у этих аппаратов. Вот только загадка - почему вышибает этот порт?

AlexiumДата: Понедельник, 27.Фев.2012, 21:06 | Сообщение # 18
Инженер медтехник
На заявках
Российская Федерация

Саратов
енот, какое наименование ПЛИС?

енотДата: Вторник, 28.Фев.2012, 13:33 | Сообщение # 19
функциональная диагностика
На заявках
Российская Федерация

XC9572XL-10VQ44C (Xilinx)

AlexiumДата: Вторник, 28.Фев.2012, 20:02 | Сообщение # 20
Инженер медтехник
На заявках
Российская Федерация

Саратов
CPLD - скорее всего стоит бит защиты. Считать с установленным битом нереально. unknown

енотДата: Среда, 29.Фев.2012, 10:39 | Сообщение # 21
функциональная диагностика
На заявках
Российская Федерация

Тоже склоняюсь к этому мнению, хотя чем черт не шутит, вдруг не установили его.
Попробую потрясти представителей, вдруг снизойдут.

panov-omskДата: Пятница, 02.Мар.2012, 16:34 | Сообщение # 22
Участник
У вас сообщений: 71
инженер
На заявках
Российская Федерация

Омск
сердечно благодарю всех, кто откликнулся. У моего тоже 5-я нога ПЛИСки коротит на землю.

куда отправить в ремонт, чтобы сделали как надо?

ForwardДата: Среда, 21.Мар.2012, 08:41 | Сообщение # 23
Участник
У вас сообщений: 84
Инженер
На заявках
Российская Федерация

Волгоград
На завод или ремонтные организации.

zubko15Дата: Среда, 16.Май.2012, 16:53 | Сообщение # 24
Стажер
У вас сообщений: 16
инженер
На заявках
Российская Федерация

Сервис мануал на английском
http://www.frankshospitalworkshop.com/equipme....ual.pdf

servisfotoДата: Среда, 06.Фев.2013, 13:10 | Сообщение # 25
Стажер
У вас сообщений: 8
инженер
На заявках
Российская Федерация

Иркутск
У нас тоже приобрели 25 аппаратов на всю ФМБА, через неделю полетел уже... третий аппарат 7101, нет ЭКГ,( в тестовом режиме тесты проходят,) тоже сначала думал, что дело в программировании всё перерыл А кардиографы на гарантии. и Вскрывать нельзя и поставщик тормозит, но я полагаю гарантия скоро закончится, так что я думаю это только начало Темы....

zx19Дата: Среда, 06.Фев.2013, 15:03 | Сообщение # 26
Vse
На заявках
Российская Федерация

Саратов
servisfoto, а что мешает обратиться в авторизованный сервис, минуя всяких левых поставщиков?

servisfotoДата: Понедельник, 11.Фев.2013, 12:33 | Сообщение # 27
Стажер
У вас сообщений: 8
инженер
На заявках
Российская Федерация

Иркутск
(Правильно,согласен... в период гарантии)
Но, так то, я сам занимаюсь ремонтом,
и на форуме я так полагаю нужно не только давать ссылки "а сервисов"
и вдобавок у "нас" как всегда нет денег.

zx19Дата: Понедельник, 11.Фев.2013, 12:54 | Сообщение # 28
Vse
На заявках
Российская Федерация

Саратов
причем тут деньги, если они гарантийные? ты вообще звонил на горячую линию фукуды? знаешь, что там отвечает японец на русском языке и отвечает на все вопросы и еще благодарит за них? замучили плакальщики.

highvoltageДата: Среда, 13.Фев.2013, 11:55 | Сообщение # 29
Стажер
У вас сообщений: 13
инженер
На заявках
Российская Федерация

Не столица
Добрый день! Проблема такая же как и у автора темы:
При включении выдает LEAD OFF : F
Вроде, так и не ответили. Отведения новые. В чем может быть проблема?

енотДата: Среда, 13.Фев.2013, 20:49 | Сообщение # 30
функциональная диагностика
На заявках
Российская Федерация

Проблема в ПЛИС блока усилителей. Скорее всего кз по питанию. Для удобства можете померить на оптопаре напряжение.

servisfotoДата: Воскресенье, 24.Фев.2013, 15:51 | Сообщение # 31
Стажер
У вас сообщений: 8
инженер
На заявках
Российская Федерация

Иркутск
zx19, внимательно читай начало переписки, прежде чем всех обс...рать.
1) Что-то вы, уважаемый, возомнили себя богом ... Кто тебя замучил? плакальщики?, поругаться охота? Ты на форуме самый умный?
Я, например, здесь ничего нового пока для себя не открыл. Единственно, это всё нужно для хранения схем, и то я уже давно ими не пользуюсь, мне достаточно назначения изделия (попросят и утюг будет морозить ...).
Твоя Фукуда не супер-пупер кардиограф, ничего там такого нет, уважаемый, кроме прошивок, но и здесь решение есть :-) Не волнуйся -
другим подскажу, а тебе нет.

2) (Насчёт денег мы с тобой друг-друга не поняли, мысль такова: гарантия закончится и мне на фиг твои авторизированные центры будут не нужны. diablo Рассердили вы меня господин Утешитель.

alhor81Дата: Понедельник, 16.Дек.2013, 16:21 | Сообщение # 32
Заглянувший
У вас сообщений: 1
никакой, волей судеб попал под разд
На заявках
Российская Федерация

Новосибирск
доброго времени суток.

есть следующая проблема (у врачей): при включении аппарата первая печать плохо реагирует на "стоп" все последующие реагируют отлично, что отсеивает вариант неисправной механики. помогите, это баг или фича???? сам в медтехнике полный ноль, моя стезя компы. заранее благодарен.

JIA3OДата: Вторник, 08.Апр.2014, 13:03 | Сообщение # 33
Стажер
У вас сообщений: 31
инженер
На заявках
Российская Федерация

Барнаул
Поступил в ремонт такой прибор. При подключении искуственного сердца невидит его. На табло пусто. В настройках все нормально.

енотДата: Вторник, 08.Апр.2014, 23:30 | Сообщение # 34
функциональная диагностика
На заявках
Российская Федерация

Скорее всего сдох один из портов ПЛИС в блоке усилителя ЭКГ-сигнала, соединенный с оптопарой. Чаще всего 5 ножка на мс ПЛИС коротит на землю (но бывает и на +питание). Посмотрите осциллографом сигналы на выходе этой оптопары. А так же замерьте напряжения питания этой микросхемы.

seekerДата: Суббота, 06.Май.2017, 11:54 | Сообщение # 35
Стажер
У вас сообщений: 5
Инженер ЭМА
На заявках
Болгария

София
Электрокардиограф трехканальный CARDIMAX FCP-7101 фирмы Fukuda Denshi Co., Ltd.
Очень низкая амплитуда сигнала только V5. Тестовые ЭКГ в порядке, кабель тоже.
Кто знает что делать - ответьте, пожалуйста.

himДата: Вторник, 09.Апр.2019, 10:22 | Сообщение # 36
Стажер
У вас сообщений: 6
инженер
На заявках
Российская Федерация

Ставрополь
Спасибо огромное zubko15 за сервис мануал!
Выложу ещё неисправность данного аппарата. Со слов медсестры, во время съёма ЭКГ перестал печатать термопринтер, аппарат fukuda denshi cardimax FCP-7101. Причём мотор протяжки бумаги работает. Бумага идёт, а печати нет.
Замер питающего напряжения нагревательных элементов +24 В на 1,2 и 14,15 выводах разъёма Р3 показал его отсутствие. При замере на основном блоке питающих напряжений, на С101, С102, есть наличие 24 В. Как выяснилось, проблема оказалась в генераторе напряжения 24 В, для термоголовки собранного на МС LM2904 PW. Проверить который можно, померив напряжение на С320, С321. В моём случае его не оказалось из-за обрыва SMD резистора R440 1 Ом, 1 Вт.

willyДата: Пятница, 22.Ноя.2019, 22:12 | Сообщение # 37
Стажер
У вас сообщений: 19
медтехник
На заявках
Российская Федерация

северодвинск
Сегодня восстановил работоспособность FCP-7101 необычным способом, проблема была почти как и у всех, все отведения по нулям, на экране LEAD OFF:F. Оказалось КЗ по 3,3В. Выпаять всё для проверки не возможно, слишком много всего по этой шине.
Я подал 3,3В на выход IC39 от внешнего источника с ограничением по току, по мере увеличения тока ПЛИС заметно нагрелась, а потом ток резко снизился не дойдя до 1А, после чего, подключив штатно, всё заработало.

TrettДата: Среда, 09.Фев.2022, 14:58 | Сообщение # 38
Стажер
У вас сообщений: 39
Только начинаю
На заявках
Российская Федерация

СПб
Тоже такой же аппарат пришёл.
Выявлен коротыш по питанию 3,3 В.
Соответственно, стаб IC39 грелся сильно - по выходу короткое.
Откинул 15 ногу у плиски - коротыш исчез.
К сожалению, чинить нечем. Под списание.


Иногда бывает так хреново, что не знаешь - 03 вызвать или 0,5 открыть...

Форум медтехников » Медицинское оборудование (тех. разделы) » Функционально диагностическое оборудование » ЭКГ CardiMax FCP-7101 ф.Fukuda Denshi (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 1
  • 1
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. УЗИ Aloka Prosound Al...[million4ikk (04.Июл.2022)]
2. НДА Wato EX-35 ф.Mind...[ALEX_P_XAB (04.Июл.2022)]
3. Электрокардиограф пор...[Asvomed (04.Июл.2022)]
4. ПРОДАМ/ПОДАРЮ элемент...[ZipPart (04.Июл.2022)]
5. Шкаф суховоздушный ла...[PavelSA (03.Июл.2022)]
6. УЗИ SonoScape S8[pinkrabbit (03.Июл.2022)]
7. Виды организации пред...[МВР (02.Июл.2022)]
8. Фотометр для микропла...[swin (01.Июл.2022)]
9. Ап-т мобильный хирург...[mukapotap (01.Июл.2022)]
1. Mindray M7 Service ma...[29.Апр.2022]
2. 12ФК1 программы и док...[24.Апр.2022]
3. Прошивка для деиониза...[20.Апр.2022]
4. BMI MOBILDRIVE SERIES[10.Мар.2022]
5. Инструкция пользовате...[19.Янв.2022]
6. Сервисная инструкция ...[17.Янв.2022]
7. Philips ИВЛ Respiron...[16.Дек.2021]
8. Fresenius 5008[15.Дек.2021]
9. B.Braun Dialog+[15.Дек.2021]
10. B.Braun Dialog+[15.Дек.2021]
1. danilasukhnev[04.Июл.2022]
2. DarkFox[04.Июл.2022]
3. maxim064[04.Июл.2022]
4. loko[04.Июл.2022]
5. bobarinoks[04.Июл.2022]
6. Bogdan251197[04.Июл.2022]
7. MedLife[04.Июл.2022]
8. rapid01019[03.Июл.2022]
9. MUSTAFA91[01.Июл.2022]
10. vikky9[01.Июл.2022]
МастерБаку[579]
Serg74[159]
Yulana34[157]
Dimitrius[129]
РОМУЛ[119]
madmac[114]
naves[114]
генаf[112]
bektyish[110]
art-i-k[110]









Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2022
