Электрокардиограф ЭКЗТ 02 АКСИОН
Sarge76Дата: Понедельник, 16.Мар.2015, 15:50 | Сообщение # 1
Стажер
У вас сообщений: 6
инженер
На заявках
Российская Федерация

ярик

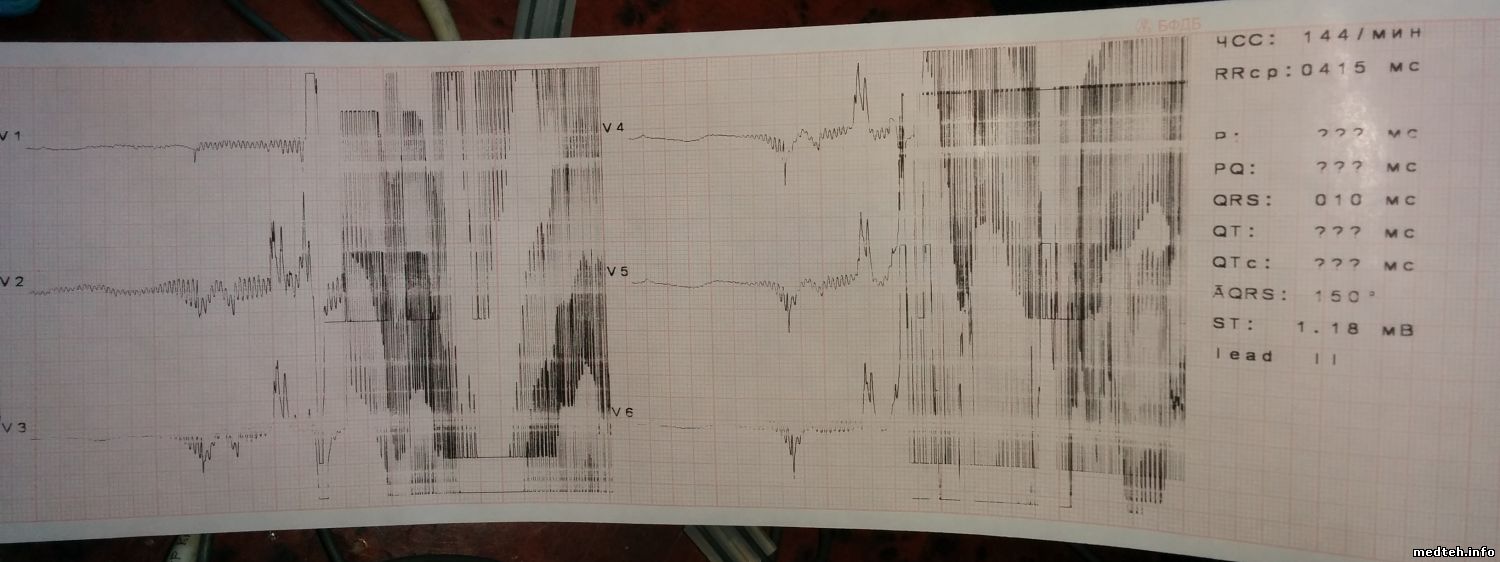

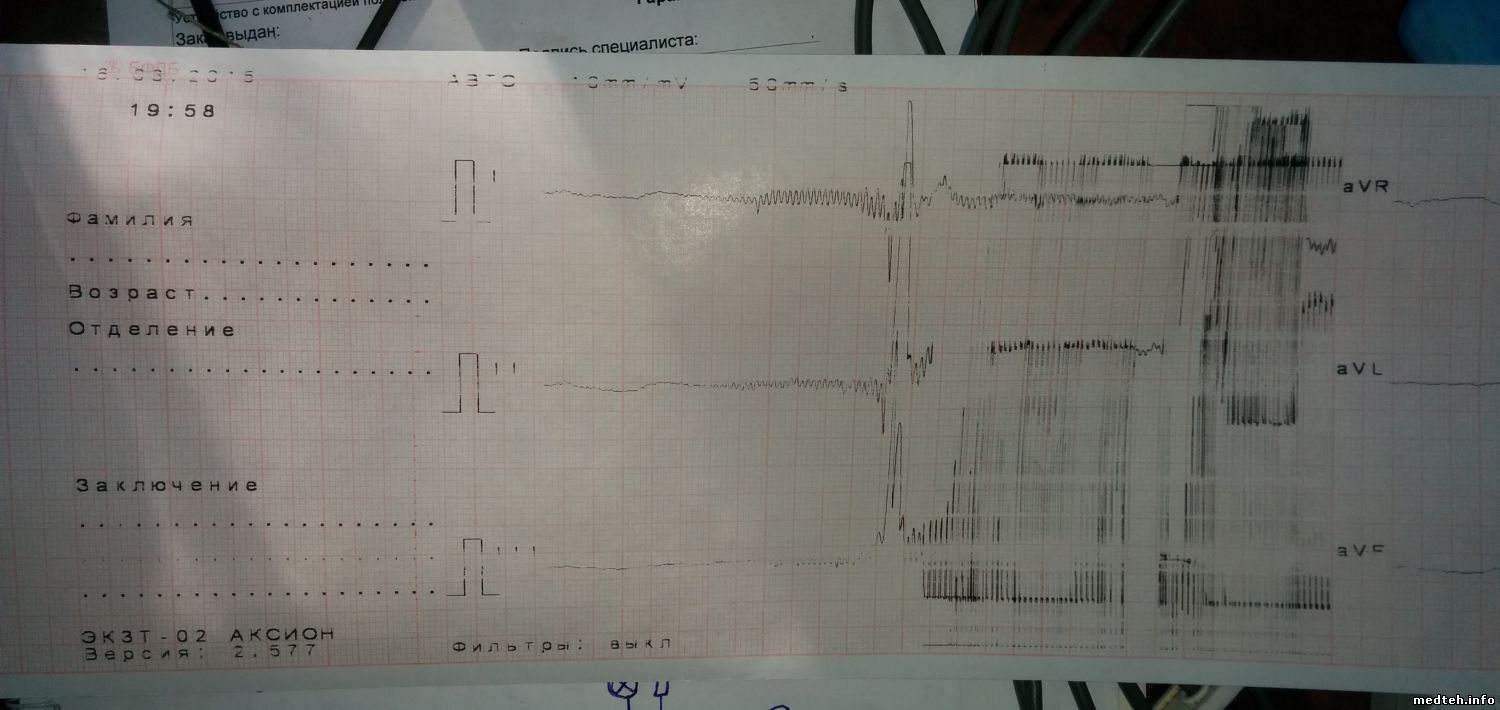

В общем проблема: пишет "высокий уровень помех". Было сделано: прозвонены все провода(сопротивление около 7-9 Ом), подмыканий на экран нигде нет, зачищены все контакты на проводах в местах соединений, замыкались все провода между собой(было сообщение "нет 4RR"), при отсоединении провода так же было сообщение "нет 4RR". При сообщении "высокий уровень помех" был отсоединен кабель, нажата кнопка "авто" и кабель подсоединен обратно, после чего началась печать. Прикрепляю фото того, что напечаталось.
Куда копать дальше? Что такое "нет 4RR"? И поделитесь какой-нибудь инструкцией по эксплуатации/ремонту, если у кого то есть.


Сообщение отредактировал Sarge76 - Понедельник, 16.Мар.2015, 16:42

anton26Дата: Понедельник, 16.Мар.2015, 16:39 | Сообщение # 2
Техник
У вас сообщений: 377
Инженер
На заявках
Российская Федерация

Красноярск
Цитата Sarge76 ()
сопротивление около 7-9 Ом

А где 10 кОм?

UmBertoДата: Понедельник, 16.Мар.2015, 20:50 | Сообщение # 3
Стажер
У вас сообщений: 28
электромеханик
На заявках
Украина

Чернигов
anton26, у аксионов стоят что-то вроде разрядников(я думаю что это именно они), включенные между каждым отведением и экраном.

Sarge76, Посмотри экраны до конца целые. У меня была похожая проблема, я менял каждый провод от коробки до электрода.

vlad52Дата: Понедельник, 16.Мар.2015, 21:41 | Сообщение # 4
Стажер
У вас сообщений: 5
элекромеханик
На заявках
Российская Федерация

Большой-Камень
У Вас наводка в 50 Гц сетевая.Для проверки попробуйте работать чисто на аккумуляторе. Наводка должна уменьшится или совсем уйти.Так как наводка присутствует на всех отведениях то скорей всего нарушен экран на черном проводе,разрыв экрана под пластиковой оболочкой в районе от коробочки до штекера.Рекомендую попробовать работу на новом кабеле, а также включить сетевой фильтр в настройках.

Sarge76Дата: Вторник, 17.Мар.2015, 14:55 | Сообщение # 5
Стажер
У вас сообщений: 6
инженер
На заявках
Российская Федерация

ярик
UmBerto, совершенно верно. стоят разрядники на каждом отведении, но это всего лишь защита от статического электричества.
vlad52, прибор и так работает от аккумулятора, так что сетевые наводки я исключаю. Попробую прозвонить экран.
И объясните, что значит "нет 4RR"?

Sarge76Дата: Вторник, 17.Мар.2015, 16:54 | Сообщение # 6
Стажер
У вас сообщений: 6
инженер
На заявках
Российская Федерация

ярик
Экран прозванивается отлично, сопротивление почти нулевое. Если подумать логически, то наводки присутствуют везде и экран от коробки до штекера целый, то в отводах нет смысла смотреть экран. Я грешу на непропай экрана в разъеме прибора, но при попытке вскрыть, оказалось, что на корпусе под наклеенной пломбой какая то заглушка,похожая на заклепку, которую ничем не подковырнуть. Подскажите как разбирается приборчик?

UmBertoДата: Вторник, 17.Мар.2015, 19:01 | Сообщение # 7
Стажер
У вас сообщений: 28
электромеханик
На заявках
Украина

Чернигов
Sarge76, все равно проверь на отведениях экран. Если кабель не новый, то возможно экран начал сыпаться.
Я проверял так:на один щуп одевал крокодил и на разъем на корпус, на второй щуп одевал крокодил с иглой и аккуратно протыкал изоляцию до экрана на отведениях. Если сопротивление не одинаковое на одном отведении по длине провода, меняй провод.

Sarge76Дата: Среда, 18.Мар.2015, 09:37 | Сообщение # 8
Стажер
У вас сообщений: 6
инженер
На заявках
Российская Федерация

ярик
UmBerto, подключали генератор к экрану и к центрам отводов, затем снимали сигнал индуктивным датчиком на каждом проводе, обрывов не нашлось. Но все равно грешу на провода.
Подскажите, какие провода подойдут на замену? и желательно со сслыкой.

UmBertoДата: Среда, 18.Мар.2015, 12:46 | Сообщение # 9
Стажер
У вас сообщений: 28
электромеханик
На заявках
Украина

Чернигов
Sarge76, я брал целые провода со списанных кабелей.

Sarge76Дата: Пятница, 20.Мар.2015, 11:12 | Сообщение # 10
Стажер
У вас сообщений: 6
инженер
На заявках
Российская Федерация

ярик
Нашли кабель от исправного аппарата ECG 1206a. Не уверен на счет взаимозаменяемости, но по разъемам подходит. Пишет так же высокий уровень помех. Пришлось вскрывать прибор. И возник вопрос - экран должен быть соединен с заземлением или с минусом(т.е. GND)?
Поделитесь схемой, если есть.


Сообщение отредактировал Sarge76 - Пятница, 20.Мар.2015, 13:31

енотДата: Четверг, 26.Мар.2015, 16:43 | Сообщение # 11
функциональная диагностика
На заявках
Российская Федерация

Sarge76, Перестаньте насиловать прибор. В первом сообщении вы не указали самого главного - к чему подсоединен кабель, когда прибор пишет вам "высокий уровень помех". Если концы болтаются в воздухе, то чему удивляться. "Нет 4RR" означает, что кардиограф не смог обнаружить пульс, т.е. не может посчитать ЧСС.

Sarge76Дата: Четверг, 21.Май.2015, 16:27 | Сообщение # 12
Стажер
У вас сообщений: 6
инженер
На заявках
Российская Федерация

ярик

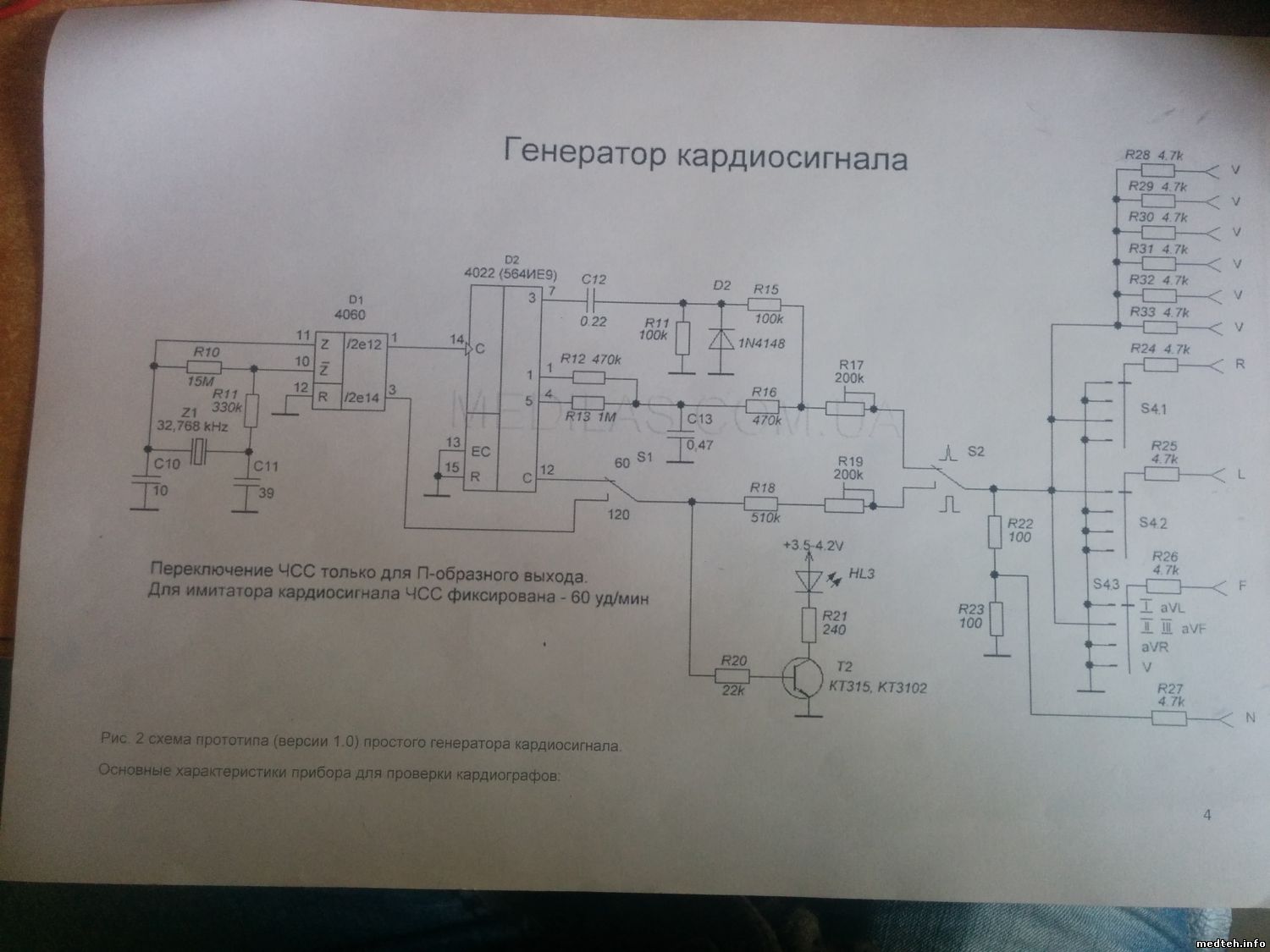

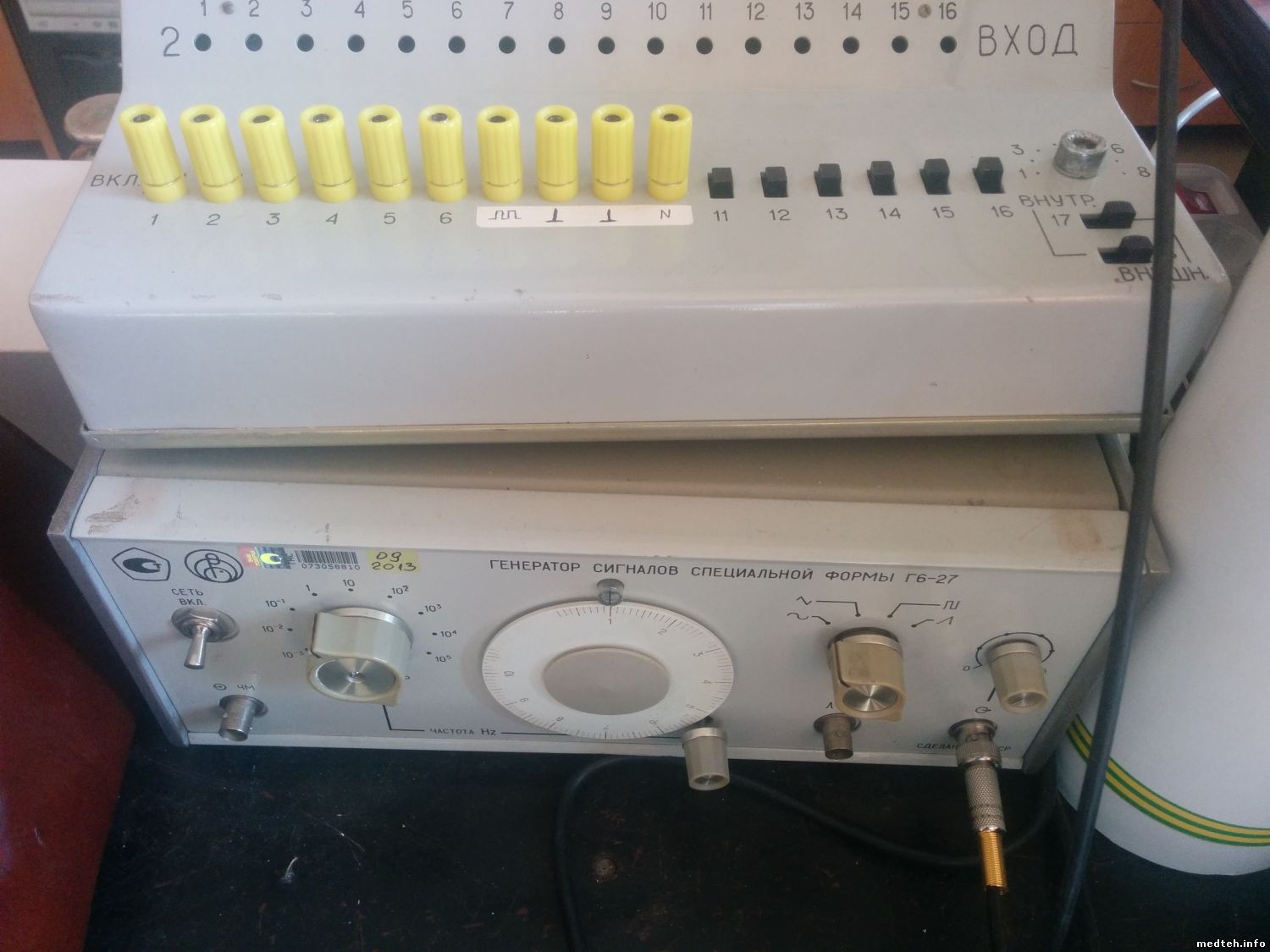

Прибор был подключен к генератору прямоугольных импульсов с частотой около 60Гц, через резисторы 4.7кОм. Схему прилагаю, может кому поможет. Правая часть схемы до переключателя S2 была собрана и работает. Генератор был использован Г6-27. Собственно проблема решена перепайкой экрана и зачисткой контактов в присосках. Проще было заменить провода на новые. Всем спасибо кто откликнулся.
