Schiller AT-2
ErmakДата: Пятница, 15.Май.2015, 12:12 | Сообщение # 1
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Тюмень

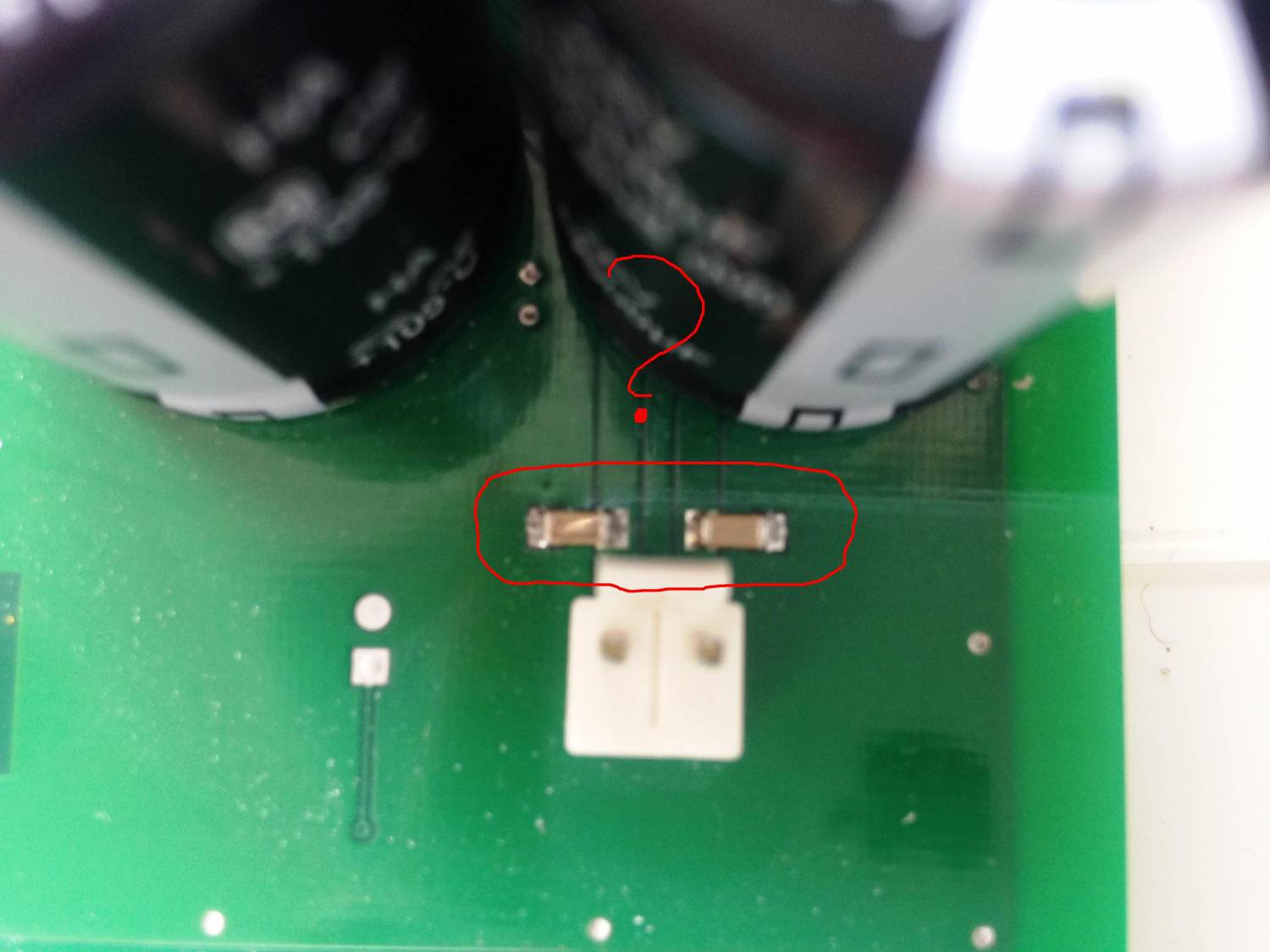

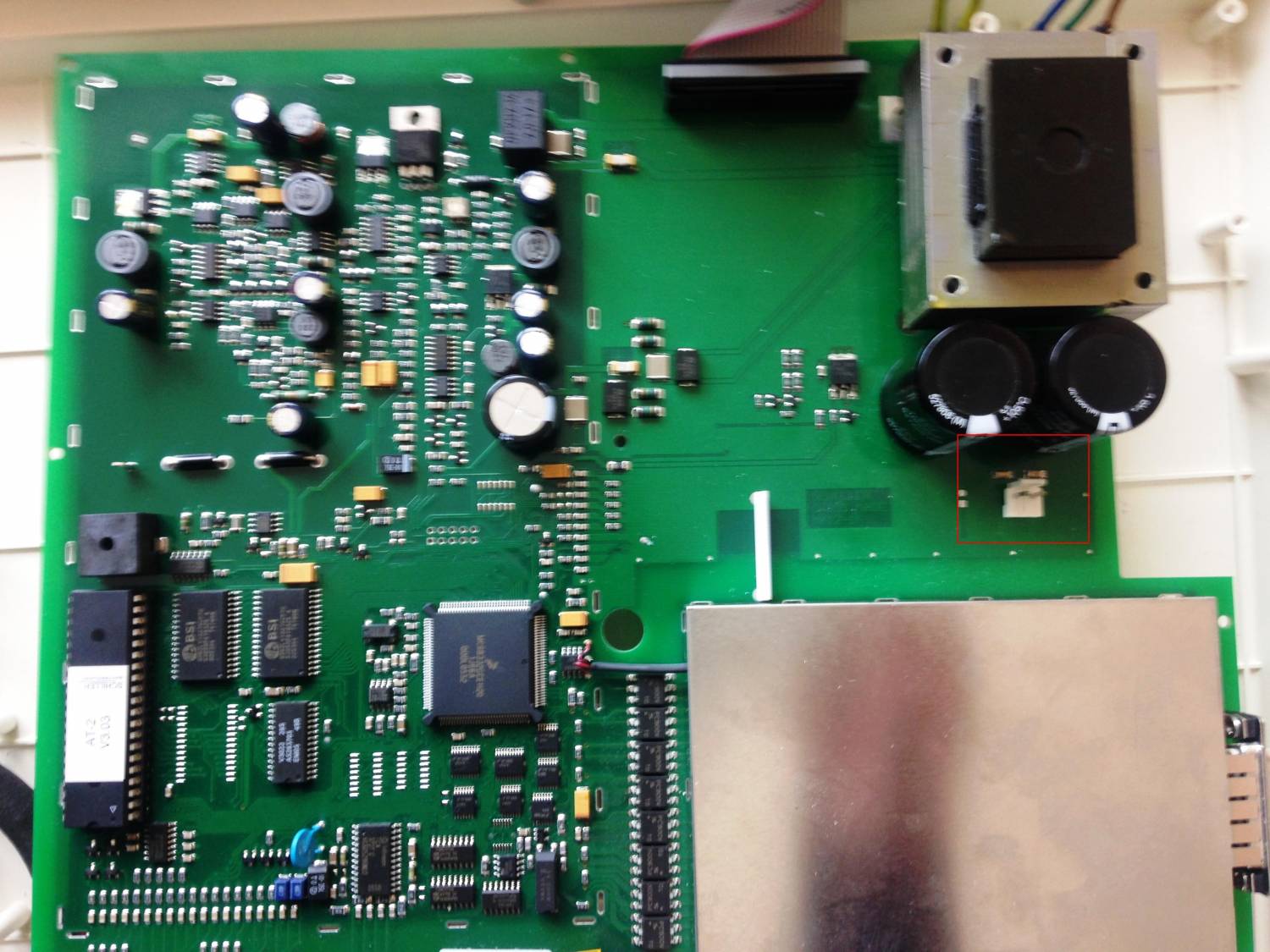

Помогите распознать smd компоненты на плате MK12-1F, может кто сталкивался. Схема от AT-1 кардиографа не совсем подходит. Фото прилагаю...


Сообщение отредактировал Ermak - Четверг, 04.Июн.2015, 15:32

AlexiumДата: Пятница, 15.Май.2015, 12:51 | Сообщение # 2
Инженер медтехник
На заявках
Российская Федерация

Саратов
По виду - обычные керамические конденсаторы.

ErmakДата: Пятница, 15.Май.2015, 13:06 | Сообщение # 3
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Тюмень
Тоже склоняюсь к кондеру, но обычные это какие... unknown

Papa_CarloДата: Пятница, 15.Май.2015, 13:16 | Сообщение # 4
Участник
У вас сообщений: 44
Специалист по Буратинам
На заявках
Российская Федерация

San Miniato al Monte
0,1 мкФ 50 В

AlexiumДата: Пятница, 15.Май.2015, 13:17 | Сообщение # 5
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата Ermak ()
но обычные это какие...

Не понял вопроса.

ErmakДата: Пятница, 15.Май.2015, 13:36 | Сообщение # 6
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Тюмень
Цитата Papa_Carlo ()
0,1 мкФ 50 В

Откуда такая информация, можно поделиться ,а то ошибаться не хочется. А так за инфу спасибо.

СергеевичДата: Пятница, 15.Май.2015, 18:46 | Сообщение # 7
Участник
У вас сообщений: 103
инженер по медоборудованию
На заявках
Российская Федерация

-
вч фильтр по питанию , судя по картинке , не стоит сильно заморачиваться точностью номинала

ErmakДата: Понедельник, 18.Май.2015, 12:59 | Сообщение # 8
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Тюмень
Может все таки кто-то сталкивался, не происходит заряд аккумулятора на schiller at-2. Замена мертвых smd элементов не помогла...

СергеевичДата: Понедельник, 18.Май.2015, 14:03 | Сообщение # 9
Участник
У вас сообщений: 103
инженер по медоборудованию
На заявках
Российская Федерация

-
Цитата Ermak ()
Замена мертвых smd элементов

каких именно ? по мануалу

ErmakДата: Понедельник, 18.Май.2015, 14:22 | Сообщение # 10
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Тюмень
2 кондеров на выложенном ранее фото

СергеевичДата: Понедельник, 18.Май.2015, 16:16 | Сообщение # 11
Участник
У вас сообщений: 103
инженер по медоборудованию
На заявках
Российская Федерация

-
мануал в наличии на AT2-plus шасси MK14-10 если на фото разьем рядом с конденсаторами -для подключения акк- , то емкости номиналом 0.15 мкф , и они к зарядке не имеют отношения (если только не были пробиты )

ErmakДата: Четверг, 21.Май.2015, 13:28 | Сообщение # 12
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Тюмень
Что я застрял, не могу определить.... НЕ происходит заряд, аккумулятора, а также не показывает лампа индикации работы от сети... . Мож кто сталкивался, подскажет куда капнуть

енотДата: Четверг, 21.Май.2015, 16:47 | Сообщение # 13
функциональная диагностика
На заявках
Российская Федерация

Головой лучше не биться, а включать ее... У вас аппарат при отключенном аккумуляторе включается от сети? Думаю, что нет. Так вот и ищите, где сигнал теряется, как минимум на выходе трансформатора посмотрите, предохранители все проверьте. Вот вам схема, чтобы веселее было жить.
http://www.frankshospitalworkshop.com/equipme....ics.pdf

ErmakДата: Пятница, 22.Май.2015, 08:30 | Сообщение # 14
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Тюмень
Разобрался с одним аппаратом, оказалось просто - транс мертвый...а я куда то в дебри начал лезть. Теперь со вторым, осталось где то короткое, предохранитель сгорает SI2.

ErmakДата: Четверг, 04.Июн.2015, 14:24 | Сообщение # 15
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Тюмень
Тему можно закрыть. Всем спасибо...жду транс

efrДата: Среда, 18.Ноя.2015, 08:00 | Сообщение # 16
Стажер
У вас сообщений: 34
инженер-электронщик
На заявках
Российская Федерация

самара
енот, Спасибо за схему, очень помогла!!

Смотри схему предоставленную пользователем енот service_manuals/Schiller_AT-2+_-_Schematics.pdf
Проблема: - Горит предохранитель SI2 (2А) при подключении 220в.
Осмотр: - (см. стр 4) на стабилтроне D7 напряжение повышается до 16в.
Вывод: - тр-р Q5 открывается.

Решение: На операционник U1B на положительное плечо приходит U5. При замере оно оказалось равно 3,5в. А U10 = около 5 В.
Оказалось, что R11 вместо 10 ом равно 200 ом. И после пропайки стало равно 400 ом.
Поставили R11 = 10 ом.
Кроме этого обратить внимание на конденсатор С171 (47N) - у нас предел снизился до 20N.
Заменили. Все в норме!!


Сообщение отредактировал efr - Среда, 18.Ноя.2015, 09:03
