Форум медтехников » Медицинское оборудование (тех. разделы) » Функционально диагностическое оборудование » ЭКГ Heart Screen 80G-L ф.Innomed Medical (Неполадки/проблемы, опыт и советы по их устранению)
ЭКГ Heart Screen 80G-L ф.Innomed Medical
MedcrusherДата: Пятница, 18.Июн.2021, 00:08 | Сообщение # 1
Участник
У вас сообщений: 98
Сервис - инженер
На заявках
Украина

Электрокардиограф Heart Screen 80G-L венгерской фирмы Innomed Medical создан для регистрации биоэлектрических потенциалов сердца и диагностики болезней сердечно-сосудистой системы. Прибор имеет синхронный 12 канальный усилитель и процессор ЭКГ сигнала, полученные данные распечатываются на термопринтере, позволяет высокоскоростную передачу данных через последовательный порт в персональный компьютер. Может работать как от сети, так и от аккумуляторов.

Электрокардиограф каждые 4-5 секунды пишет "БЛОК" при нормальной ЭКГ на экране.
Кабель и ЭКГ генератор в порядке.
Поведение не зависит, работает от аккумуляторов или от сети.
Понимаю, что может блокировать, если шумы или постоянная составляющая на входе, но ведь в процессе записи между "БЛОК" ЭКГ нормальная на всех отведениях.
Пните, пожалуйста, в правильную сторону.
.

Medcrusher, сделано в соответствии с п. 1.2, 1.3.

МВРДата: Пятница, 18.Июн.2021, 07:46 | Сообщение # 2
Медтехник
На заявках
Российская Федерация

.
Вас не смущает 50 Гц-ая наводка?
Может аппарат таким образом и реагирует ...
Заземлите, но правильно ...
Есть ТЕМА про проблемы работоспособности, изложенное относится и к ЭКГ-аппаратам ...

MedcrusherДата: Пятница, 18.Июн.2021, 09:22 | Сообщение # 3
Участник
У вас сообщений: 98
Сервис - инженер
На заявках
Украина

У этих аппаратов НЕТ штекера заземления (не предусмотрен конструкцией).
Заземлить можно только блок питания через 3-й контакт сетевой вилки.
В розетке заземление есть (функционально какое?), и включение от сети и от аккумуляторов никак не влияет на поведение ЭКГ.
Ради интереса принес на этот же стол и испытал такой же ЭКГ этой же партии от этого же симулятора - работал нормально!
Уточнение: ЭКГ пишет "БЛОК" не зависимо от того, включены фильтры или выключены все вместе или каждый в отдельности.
Фильтр сети в настройках установлен на 50 Гц.
И на всякий случай еще раз - дело не в ЭКГ кабеле.

yblod5Дата: Пятница, 18.Июн.2021, 12:32 | Сообщение # 4
Техник
У вас сообщений: 572
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Вероятно память переполнена, подчистите внутренний накопитель, либо переместите файлы.

MedcrusherДата: Пятница, 18.Июн.2021, 12:59 | Сообщение # 5
Участник
У вас сообщений: 98
Сервис - инженер
На заявках
Украина

Очистка памяти не помогла.

МВРДата: Пятница, 18.Июн.2021, 19:15 | Сообщение # 6
Медтехник
На заявках
Российская Федерация

.
Судя по фото, ЭКГ у Вас явно не нормальная - видна очевидная наводка ...
Если есть другой такой же аппарат, то методом перебора (аппарат - кабель отведений - режимы) выясните, в каком случае она появляется ... Как на исследуемом аппарате, так и на сравнительном ...

Про заземления обязательно уточните свои знания, для этого всё-таки прочтите все предложенные Вам темы (а это и ссылки на них) ... Из Ваших высказываний видно, что Вы далеки от инженерного понимания его предназначения в ЭКГ-аппаратах (рабочее заземление в электросетевых розетках - нонсенс!) ...

MedcrusherДата: Пятница, 18.Июн.2021, 20:38 | Сообщение # 7
Участник
У вас сообщений: 98
Сервис - инженер
На заявках
Украина

Включил на ЭКГ фильтр сети и переснял фото. Помеха пропала совсем? (- это вопрос или утверждение?) А "БЛОК" всё так же каждые 4-5 секунд.
Объясните мне? пожалуйста, как я должен заземлить этот кардиограф, если на нём НЕ ПРЕДУСМОТРЕН штекер заземления? От слова СОВСЕМ. Ни на этом, ни на 2-х десятках других Heart Screen 80G, попавших к нам на ремонт за последние 5-ть лет.
И на всякий случай: оба наших генератора кардиосигнала, разных типов, также не имеют заземлений.
Ещё раз проблема:
Электрокардиограф каждые 4-5 секунды пишет "БЛОК" при нормальной ЭКГ на экране.
Поведение не зависит, работает от аккумуляторов или от сети, включения - выключения мышечного и сетевого фильтров, режимов записи и просто наблюдения на экране.
Кабель и ЭКГ генератор в порядке. Пробовали 3-и ЭКГ кабеля, включая 1 совершенно новый, нормально работающих на других ЭКГ.
Какие ещё есть идеи, кроме заземлить и проверить кабель? ...

yblod5Дата: Пятница, 18.Июн.2021, 23:39 | Сообщение # 8
Техник
У вас сообщений: 572
Сервис-инженер
На заявках
Российская Федерация

Владивосток
... "поиграйтесь" - не сломаете. Поменяйте в системном меню какие-либо настройки. Тут похоже со скоростью обработки ЭКГ сигнала завязано сообщение на дисплее. Возможно флэшка внутри "тупит", сейчас любят внутрь впихнуть какую-нибудь mini-SD в качестве оперативки.

Цитата Medcrusher ()
У этих аппаратов НЕТ штекера заземления (не предусмотрен конструкцией).
Заземлить можно только блок питания через 3-й контакт сетевой вилки.
Цитата МВР ()
Про заземления обязательно уточните свои знания, для это всё-таки прочтите все предложенные Вам темы (а это и ссылки на них) ... Из Ваших высказываний видно, что Вы далеки от инженерного понимания его предназначения в ЭКГ-аппаратах (рабочее заземление в электросетевых розетках - нонсенс!) ...
... ясен пень, что речь идёт не о защитном (P) или совмещённом (PEN) заземлении, а о заземляющем (E), его можно считать рабочим (F). А его-то как раз и не имеется в современных переносных ЭКГ-аппаратах, равно как и уравнивающего (EQ), который необходим в стационарных.

МВРДата: Суббота, 19.Июн.2021, 07:24 | Сообщение # 9
Медтехник
На заявках
Российская Федерация

.
И чтобы "закончить с заземлением" на данном этапе поиска причин неисправности:
в паре: ЭКГ-аппарат - генератор - связь электронная, отсюда нет и сторонних наводок;
в паре: пациент - ЭКГ-аппарат, в этой связи ионные токи в теле пациента, преобразуются электродами в электронные.
Пациент является уловителем посторонних электромагнитных помех/наводок (как радиоприёмник), и бывает так, что наведённый потенциал достигает недопустимых величин, не отсекаемых схемой ЭКГ-аппарата. Поэтому его надо "сбрасывать" посредством рабочего заземления, строго независимого от защитного. Если каким-либо образом происходит связь этих заземлений (как правило, по вине не очень квалифицированного медтехника при технической подготовке ап-та к его вводу владельцем в эксплуатацию или при ТО - либо не удостоверился в наличии ТРЗ и его независимости от УЗЗ, либо сам подсоединил аппарат к УЗЗ), то сразу же нарушается класс электрозащиты ЭКГ-аппарата, со всеми "приятными" последствиями для пациента ... Если упрощённо, то отведение N непонимающие соединяют с защитным заземлением (УЗЗ), которое не всегда бывает исправно, и чаще имеет какой-то "приятный" потенциал ...

Если ваша ремонтная лаборатория/мастерская не имеет нормального строго независимого технологического рабочего заземления ТРЗ (УТЗ) с сопротивление току растекания
не более 2 Ом, то она явно не дооборудована для нормального функционирования, и в принципе не может быть аттестована для работы в ней.

MedcrusherДата: Воскресенье, 27.Июн.2021, 00:16 | Сообщение # 10
Участник
У вас сообщений: 98
Сервис - инженер
На заявках
Украина

Съёмной флешки там нет. Микросхемы RAM и EEPROM там впаянные.

Теперь правильный ответ:

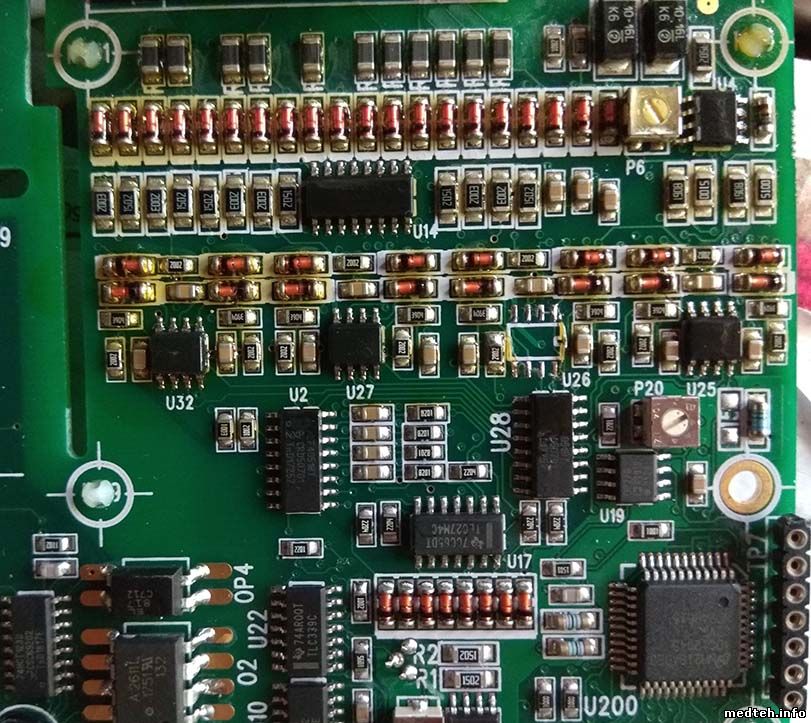

Дело оказалось в микросхеме фильтра U26 TLC27M7C, а точнее, в операционнике с выводами 1, 2 и 3, через который сигнал идёт в любом случае, включен ли фильтр (любой), или нет.
У операционника оказался сильный дрейф, который, когда превышал на вскидку раз 20 по амплитуде сигнал амплитудой 1 мВ, поданный на V6, срабатывал "БЛОК".
Таким образом, на выходе 1 операционника была восходящая "пила" амплитудой порядка 80 мВ, вершина которой по времени совпадала с появлением надписи "БЛОК".
На схеме, приведённой в сервисной инструкции, этот канал соответствует V6, а на схеме фильтра это CH3.
Допускаю, что на схеме фильтра (лист 5 из 9) ошибка/неточность, т. к. отсутствует провод включения - выключения фильтра.
Чего не могу понять, что вводит в заблуждение - это нормальная ЭКГ, без дрейфа на экране и на печати.
Возможно, здесь дрейф до известной степени убирается программным способом, а когда выходит за динамический диапазон, срабатывает эта блокировка и через мультиплексор соединяет входы с общим проводом.

yblod5Дата: Воскресенье, 27.Июн.2021, 04:34 | Сообщение # 11
Техник
У вас сообщений: 572
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата Medcrusher ()
Допускаю, что на схеме фильтра (лист 5 из 9) ошибка / неточность т. к. отсутствует провод включения - выключения фильтра.
(лист 5 из 9) не нашёл, а вот (лист 1 из 8)
... но это уже не важно.
Как починили?
