.В этой теме собрана вся информация об электрокардиографе ЭК3Т-12-03 "Альтон". .Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах, связанных с ним. .ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), ибо информация, касающаяся разных технических систем, может в последующем ввести в заблуждение других участников! Ипроследите, чтобы информации, подобной вашей, в ней не было! .В противном случае –потрудитесьнайти на Форуме тему с нужной вам тематикой!ИТОЛЬКО убедившись, что на Форуме нет таковой обобщающей темы, вы можете создать новую, или обратиться к модераторам за помощью!
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(следующая в режиме монолога череда – один и более – только своих новых постов вместо редактирования текущего крайнего в теме своего поста для добавления в него новой информации) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудноитошночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20) !Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, бесстыдно не кичитесь ею! ...
Дата: Воскресенье, 23.Янв.2011, 20:55 | Сообщение # 42
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
впринципе проблема альтоников - кабели отвеления. В данном случае, как уже говорилось, собрать елочку (в каждом "щупе" есть дырка, нужно повтыкать друг-в друга )Далее старт - ровные линии :D и не должны гореть диоды "Обрыв"
Не печатает принтер. Сам принтер рабочий (проверялся на другом аппарате). Протяжка работает, но ничего не рисуется. Напряжение на нагревательные элементы поступает (23 В). Датчик бумаги и датчик закрытия в порядке. Взял плату от списанного аппарата (предварительно проверил все работало нормально). Собрал свой аппарат с другой платой (принтер и клавиатура от неисправной, основная плата от списанного заведомо исправная). Не заработал, мало того после перестановки платы обратно на списанный аппарат, он тоже перестал печатать. Неужели дело в клаве и она как-то гробит плату?
Сообщение отредактировал alexurt - Среда, 20.Апр.2011, 17:58
alexurt Очнитесь, вы еще к цвету корпуса придеритесь. Скорее всего порвали шлейф или неправильно собрали. Попробуйте разобрать, внимательно осмотреть платы на предмет непропаев, кольцевых трещин в пайке, пропаяйте разъемы при малейшем подозрении и аккуратно соберите. Проверьте питание контроллера, оно явно не 23 В.
Дата: Четверг, 21.Апр.2011, 15:04 | Сообщение # 45
Стажер
У вас сообщений: 28
инженер
OFFлайн
Российская Федерация
Питание контроллера естественно не 23 В. Это напряжение подается на термопринтер. У него номинальное напряжение подаваемое на термоголовку 24 В. Собрал правильно, шлейф не рвал. Непропая и трещины не могли появится за 1 минуту, пока я переставлял плату
Дата: Понедельник, 12.Дек.2011, 16:46 | Сообщение # 50
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
нету схемы и не будет) Уже 1.5 года как работаю, но в выносной блок или в основной не лезу - все ихние проблемы это обрыв проводов. Выясняется через елочку или генератор. Более того, часто народ забывает, о всяких УВЧ через стенку или в 10-20м (ну или прочих шумящих физиотерапевтических устройствах). Есть еще проблемы по шуму (редко, но бывает бракуют поверители).
Дата: Суббота, 17.Дек.2011, 17:17 | Сообщение # 51
Участник
У вас сообщений: 155
Сервисный инженер
OFFлайн
Российская Федерация
*****

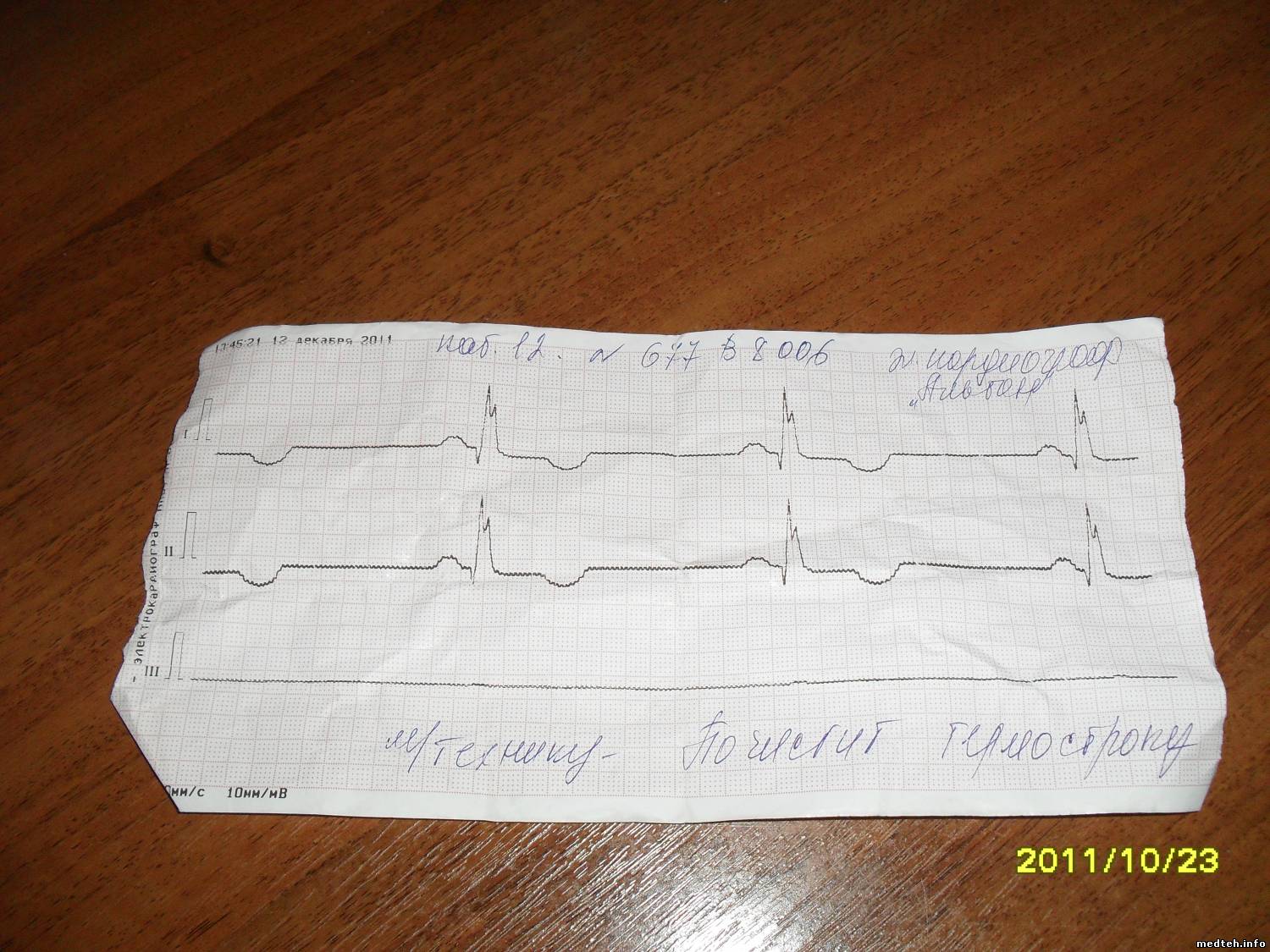

После госпроверки проверяющие на писали на бумаге, что надо почистить термостроку. Фото ниже. У меня вопрос, что имеется ввиду под термострокой. И ещё, если на всех отведениях линии нормальные, а на втором отведении линия слишком жирная, то может это проблема с кабелем. Кабеля запасного под рукой нет.
Дата: Суббота, 17.Дек.2011, 19:07 | Сообщение # 53
Участник
У вас сообщений: 155
Сервисный инженер
OFFлайн
Российская Федерация
*****
я все почистил,вроде бы исчезло все.В понедельник все проверю.Еще вопрос про принтер с такого же аппарата.Принтер не прокручивает бумагу.открыл там маленький двигатель с шестеренкой сточенный.Где можно такой движок взять
Дата: Пятница, 03.Фев.2012, 08:55 | Сообщение # 59
Стажер
У вас сообщений: 6
медтехник
OFFлайн
Российская Федерация
Нижний Тагил
При поверке используется генератор ГФ-05 (или подобный), отсутствие 3 отведения зашито в программе. Так же из-за взаимовлияния каналов в отведении 3 допускают появление выбросов не более 2% от размаха сигнала в отведениях 1 (2) на местах, соответствующих зубцу R. Соглашусь с babysh-m надо менять принтер в сборе.
Дата: Пятница, 03.Фев.2012, 10:57 | Сообщение # 60
Стажер
У вас сообщений: 6
медтехник
OFFлайн
Российская Федерация
Нижний Тагил
Чтобы не создавать темы, спрошу здесь. В ремонт поступил Альтон ЭК3Т-12-03 2006 г. в. При подключенном блоке питания всё работает нормально, при отключенном-светодиоды начинают хаотично моргать, на кнопки не реагирует. Аккумулятор рабочий (пробовали на другом Альтоне). Подскажите, на что обратить внимание?
Роман, у меня такая же беда, только светодиоды мигают хоть с БП, хоть от АКБ. (вернее АКБ дохлый не берёт зарядку, вместо него подключаю внешний БП 12в 1а). Надо искать схему, я думаю чтото с цепями преобразователей. Люди у кого есть схема Альтон ЭК3Т-12-03!!!!!!! Помогите!!!!!!!!!!!!!
у меня такая беда была - не выключался падла. Разобрал почти всего - был сломан разьем защелка перехода с платы клавиатуры, на основную плату. Запаял шлейф на прямую. Но паходу где-то задел шлейф принтера))) И он так же начал печатать и ток жрать. После постукивания по термоголовке, стал дальше нормально печатать... P.S. Кардиограф со скорой
Сообщение отредактировал Alex_UssR - Среда, 25.Апр.2012, 01:11
Дата: Пятница, 04.Май.2012, 13:42 | Сообщение # 68
Участник
У вас сообщений: 64
инженер
OFFлайн
Российская Федерация
Cаров Нижегородской области
Доброго дня всем! Коллеги, может кто сталкивался. Принесли кабель отведений ЭКЗТ 12 03 АЛЬТОН с напрочь оторванным 15 штырьковым разъемом соединения с прибором. Десять проводков одной длины, одного цвета. Второй конец на плате кабеля, подсоединен видимо к импульснику и залит компаундом. Вообщем неремонтопригодно, но для интереса, если попробовать подать сигнал от генератора на отведения и попытаться поймать импульс на обрыве. Теоретически вроде возможно, но как запитать схему без кабеля-куда подать и что подать. Может кто ближе знаком с прибором, подскажите, реально или нет??? Заранее спасибо.
Дата: Пятница, 04.Май.2012, 13:42 | Сообщение # 69
функциональная диагностика
OFFлайн
Российская Федерация
От 15-штырькового разъема до платы кабеля идет всего 2 проводка: на трансформатор залитый компаундом. соответственно вам эти 2 проводка и нужно найти из 15. Методом прозвонки как водится))) Что касается того, к каким ножкам разъема припаивать эти два проводка... вскройте прибор и посмотрите куда припаяны проводки к "маме" внутри аппарата. А вообще, может у кого в ремонте есть сейчас этот аппарат... глядишь посмотрят - точно скажут. Ну и последняя инстанция - завод-изготовитель (тут правда тоже на кого нарветесь, в Альтоне люди вредные, но как то раз я дозвонился до хорошего и отзывчивого инженера).
Дата: Пятница, 04.Май.2012, 13:43 | Сообщение # 72
Участник
У вас сообщений: 64
инженер
OFFлайн
Российская Федерация
Cаров Нижегородской области
Еще раз спасибо за информацию. Действительно все провода разноцветные. Из них рабочих шесть-объединены в две группы по три провода параллельно и подсоединены к импульснику. Сопротивление импульсника (кому надо) 1,6 ом. проблема решена.
Дата: Пятница, 06.Июл.2012, 14:45 | Сообщение # 75
Стажер
У вас сообщений: 20
инженер
OFFлайн
Российская Федерация
Энгельс
Добрый день. Нужна помощь в покупке запчастей Альтон ЭКЗТ-12-03 (Т1 TVB на плате кардиографа). Если у кого имеется, то куплю. Изготовитель предлагает приобрести плату полностью, так-как им не выгодно продавать запчасти ( сказал открытым текстом, мол цена низкая и не выгодно, нам тоже кушать хочется.) Вот такие дела, если им там кушать нечего, то нам как на перефирии???? Заранее СПАСИБО.
Сообщение отредактировал sl12 - Понедельник, 09.Июл.2012, 10:37
хоть и тема заглохла маленький совет по починке. в проспекте на апп. есть фраза" что позволяет применять прибор для съема ЭКГ по Небу и в других системах отведений, а также производить длительную регистрацию ЭКГс сохранением ее в памятиприбора." это основополагающее заключение!! ЭКХТ--"РД" построены по тому же принципу, характер печати подтверждает подозрения на неисправность ПАМЯТИ (адрес , данные) .В аппарате производиться оцифровка и математическая обработка сигналов отведений ..и запоминание в микросхемах(печать из памяти), ---либо непропай или, что реже, повреждение памяти. а что подаётся на отведения абсолютно не важно, хоть заглушка (примитивная вещь, разьем закороченный по отведениям, экранированный) в ростовских апп. -выполнение сервисных тестов!!- в этих посмотрим, благо в ремонт бросили аж 6 шт.
Дата: Вторник, 06.Ноя.2012, 22:01 | Сообщение # 80
У вас сообщений: 122
инженер-конструктор-програмист-техн
OFFлайн
Российская Федерация
Воронеж
отпишись как решилась проблема в вашем случае. в моём случае 2 аппарата : нет печати, бумагу прогоняет и все, питание на термоголовку 24в, там импульсы есть(протокол сигналов??? подмена головки, без результата ) второй апп. глючит при старте, п"показывает наличие всех индикаторов, и периодическое тестирование аккума 0% ,50%---- заряд ...ИДЕЙ пока реально нет!
