Дата: Понедельник, 04.Апр.2011, 15:55 | Сообщение # 1
Стажер
У вас сообщений: 12
инженер
OFFлайн
Российская Федерация
владимир
В этой теме собрана вся информация об электрокардиографе CARDIOVIT АТ-101 фирмы Schiller AG для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...
Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
Пояснение:наш Форум это не просто "междусобойчик" - его задача через решение частных проблем объединять медтехников, знакомить их с новой или особой медицинской техникой и её особенностями, тем самым, повышать профессиональный уровень медтехников ... Каждый участник Форума, выйдя на его общественную трибуну, должен это знать и помнить, и для этого следовать ПРАВИЛАМ Форума!
Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты- это всё удлиняет тему! В будущем другим её будетнудночитать ... И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.21)! А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли!
Перед прочтением этой темы рекомендуется предварительно прочитать темы про технологическое заземление аппаратов функциональной диагностики ЗДЕСЬ (с.4, 17) и ЗДЕСЬ со всеми ссылками в них!
Дата: Вторник, 29.Мар.2016, 11:06 | Сообщение # 81
У вас сообщений: 122
инженер-конструктор-програмист-техн
OFFлайн
Российская Федерация
Воронеж
Mumrikennen, встречался с такими казусами. на Р80, АТ-1 моторчик с 2 мя обмотками, шаговый управляется микросхемой Infinion 3727 и подобными попадались как с неисправным движком, износ подшипника и залипание ротора (РЫЧАЛ громко), так и с неисправной схемой, фазы не чередовались из за обрыва проводника конденсатора обратной связи .
Дата: Четверг, 28.Июл.2016, 04:09 | Сообщение # 83
Стажер
У вас сообщений: 5
сервисный инженер
OFFлайн
Российская Федерация
Уссурийск
ЦитатаGenst ()
микросхема 9435В w11H
Не подскажите, какая именно микросхема (нашёл 4-е штуки 9435В w54B) схемы нет, но проблема та же ...
И ещё, помогите решить проблему. На ремонте 4-е таких зверька Шиллера АТ-101. На всех одна и та же проблема - очень редко удается включить ... Работают нормально некоторое время и потом опять проблема ... Либо не выключаются, либо не включаются. Клавиатуры подкидывал рабочие - тоже самое ... Аккум подкидывал новый - та же самая проблема. Менял SMD конденсаторы по ветке кнопки включения - не помогло ... Так и осталось (уже не знаю куда копать, схемы нет. Если была у кого такая проблема - отзовитесь. Заранее спасибо).
Дата: Четверг, 22.Сен.2016, 13:19 | Сообщение # 84
Стажер
У вас сообщений: 24
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Приветствую! Пытался подружить кардиограф с компьютером(semacomm), пока безуспешно.Не видят друг друга.Возникли подозрения на кабель, т.к.он не Schiller. Подскажите, отличается ли он от стандартного и может есть у кого распиновка?
Дата: Вторник, 04.Окт.2016, 20:55 | Сообщение # 85
Стажер
У вас сообщений: 6
Сервисный инженер
OFFлайн
Российская Федерация
Москва
RS-232 он везде RS-232. Скорее всего он узкофункциональный и не предназначен для связи с ПК, или требуется фирменное ПО. Скорее всего он предназначен для внешнего принтера и для изменения установок. См инструкцию.
Дата: Воскресенье, 29.Янв.2017, 10:04 | Сообщение # 86
Участник
У вас сообщений: 160
инженер
OFFлайн
Российская Федерация
Ниж. Нов.
Добрый день. Проблема с аппаратом в том что он включается и всё. Индикатор горит но ни на какие клавиши не реагирует. Подскажите: 1. Как сбросить в заводские установки 2. Что отвечает за работу клавиатуры ( шлейф клавы передёргивал ) 3. Что вообще делать Спасибо. Жду ответа и рекомендаций.
Сообщение отредактировал nikolai-m71 - Воскресенье, 29.Янв.2017, 10:05
Дата: Четверг, 18.Май.2017, 10:50 | Сообщение # 89
Стажер
У вас сообщений: 21
Инженер-электроник
OFFлайн
Российская Федерация
Ангарск

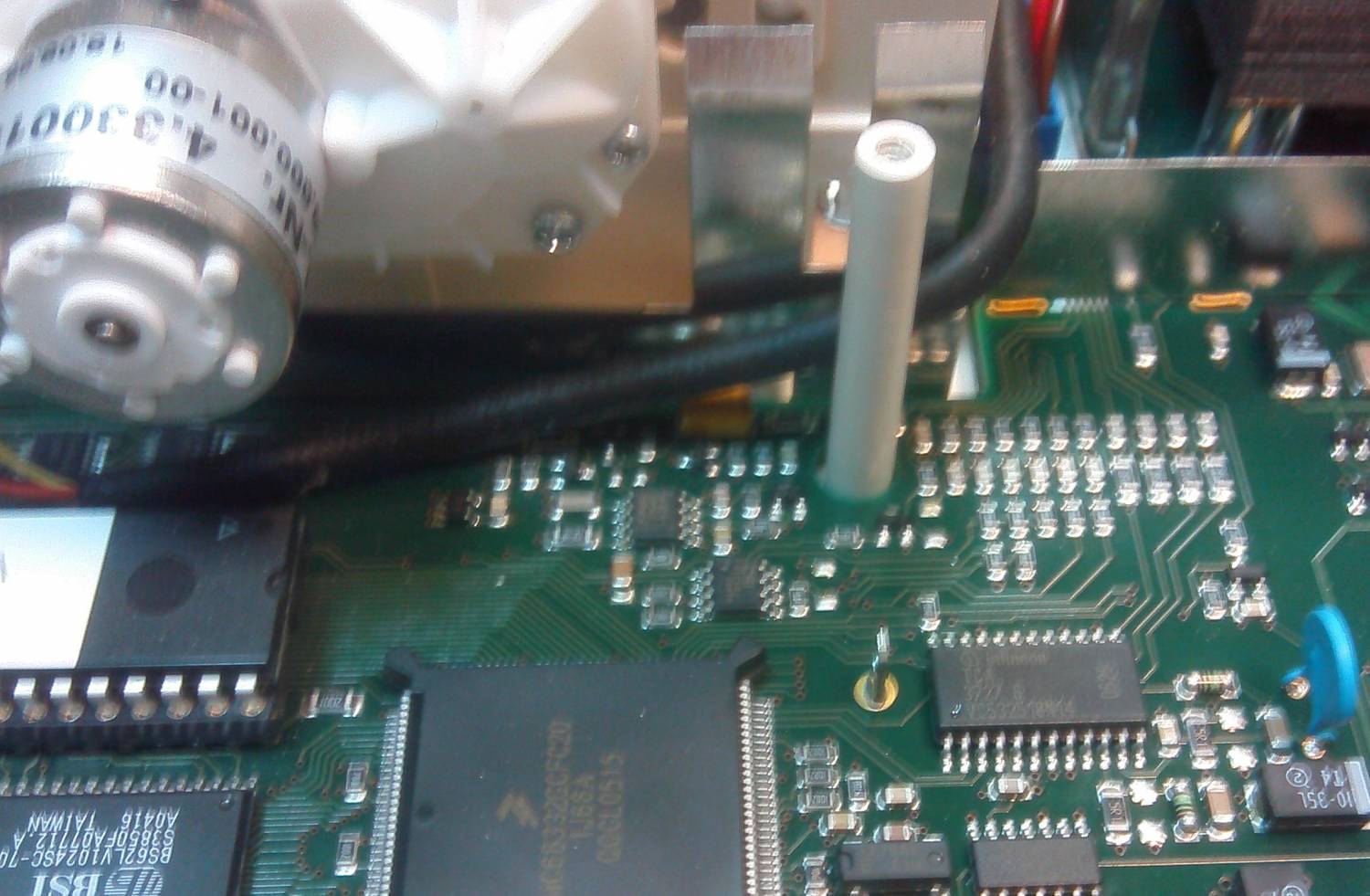

Здравствуйте, У меня оказалась другая проблема. В процессе печати аппарат отключается и тут же включается. Виновница та же микросхема, расположенная чуть ниже и левее С 10000*25.
Дата: Вторник, 18.Июл.2017, 16:01 | Сообщение # 90
Стажер
У вас сообщений: 21
сервис инженер
OFFлайн
Беларусь
Минск

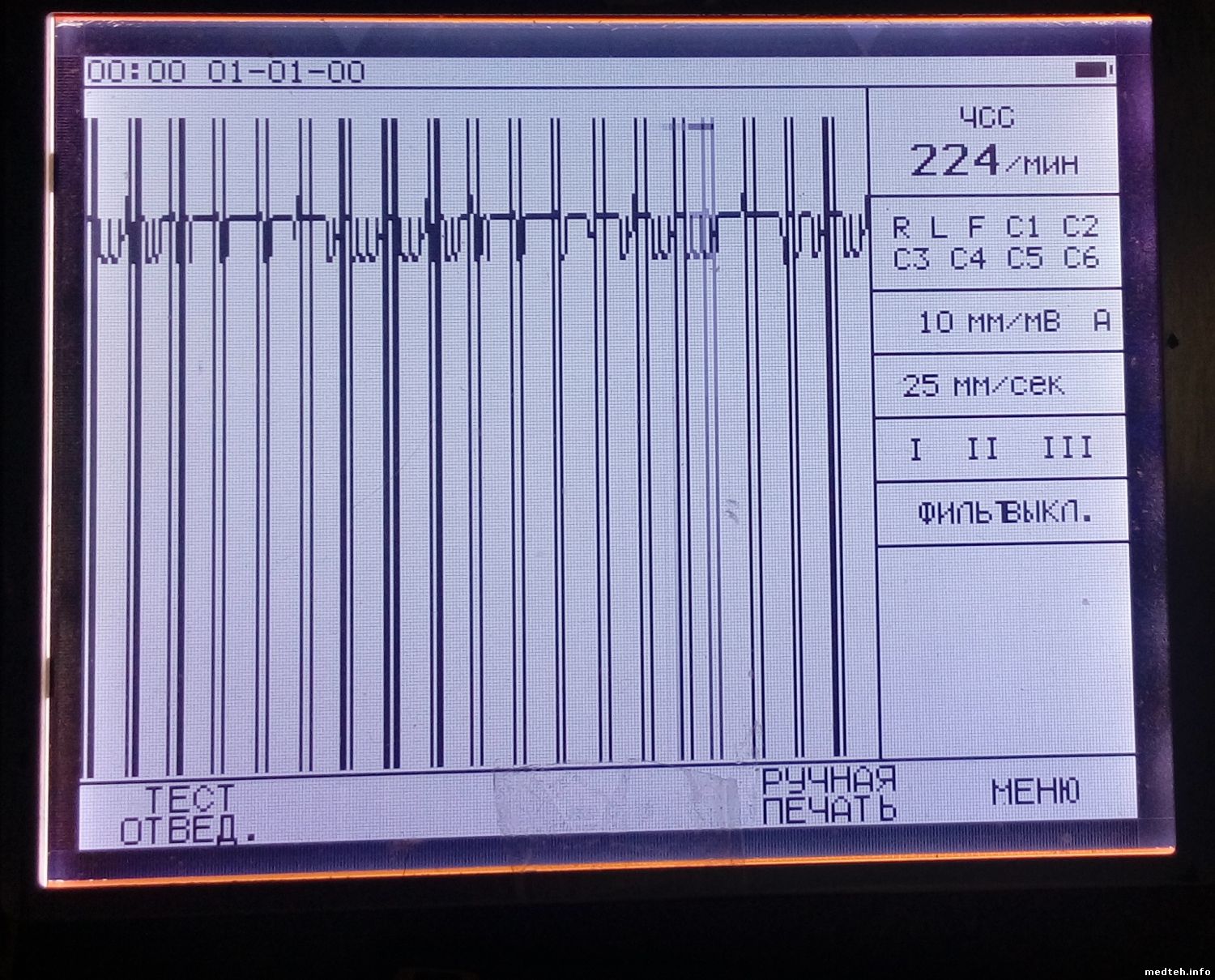

Такое на дисплее при неподключенном кабеле. Может кто встречался, помогите, где искать. При тесте отведений показывает на всех 70мВ (и при подключенном кабеле с симулятором, и при отключенном)
Дата: Вторник, 20.Фев.2018, 07:24 | Сообщение # 94
Стажер
У вас сообщений: 6
инженер
OFFлайн
Российская Федерация
Южно-Сахалинск
Здравствуйте Schiller AT101 распечатывает в ручном режиме,в автоматическом только протягивает бумагу,так же не распечатывает настройки.Заранее признателен.
Дата: Вторник, 20.Фев.2018, 15:03 | Сообщение # 95
Стажер
У вас сообщений: 6
Инженер ЭМА
OFFлайн
Болгария
София
Если бумага стоит не той стороной, то аппарат не видит метку на ней, думает, что бумаги нет. Поэтому и не печатает. Обратите внимание, где расположены черный квадратик.
У Вас нет принципиальной схемы на Schiller AT-101 ?!
.
Цитатаkettariec50 ()
У меня оказалась другая проблема. В процессе печати аппарат отключается и тут же включается. Виновница та же микросхема, расположенная чуть ниже и левее С 10000*25.
kettariec50, здравствуйте, какое наименование микросхемы и на что её заменили?
Дата: Пятница, 30.Ноя.2018, 12:21 | Сообщение # 97
Стажер
У вас сообщений: 21
техник
OFFлайн
Российская Федерация
Россия
Здравствуйте, Кардиограф schiller at-101 выключался при печати. Заменил аккумулятор, эта проблема ушла. Теперь, при нажатии кнопки выключении, гаснет экран на несколько секунд и прибор включается заново. Если получилось (с N-го раза) его выключить, то при отсоединении сетевого шнура, прибор включается самостоятельно и работает от аккумулятора. Работники сказали, что эта проблема была и раньше. Все напряжения в блоке питания в пределах нормы. Скачал Sevice manual, но в нем только схема блока питания. Отсутствует схема формирования сигнала включения/выключения. Может кто встречался с такой проблемой или у кого есть схема!?
Здравствуйте! У АТ-101 дисплей залили жидкостью, попытался поискать по ссылкам указанным выше, но там SP10Q010 недоступен для заказа. Где бы найти этот дисплей?
Сообщение отредактировал Mamous - Среда, 08.Апр.2020, 08:43
Дата: Понедельник, 20.Апр.2020, 17:38 | Сообщение # 100
Стажер
У вас сообщений: 21
техник
OFFлайн
Российская Федерация
Москва
Дисплей удалось отмыть и запустить от другого кардиографа, а в залитом, оказывается, погибла микросхема RA8835AP3N. Попытался поискать, но в Москве нигде не нашёл, может есть у кого такая или есть знания где её взять?
Дата: Вторник, 16.Июн.2020, 16:22 | Сообщение # 101
Стажер
У вас сообщений: 11
Медтехник
OFFлайн
Российская Федерация
Краснодар
Электрокардиограф печатает только при нажатии на кнопку "Ручная печать", при нажатии зеленой кнопки "Start" на дисплее появляется сообщение "идет регистрация ЭКГ покоя" и пропадает через несколько секунд, нет автоматической печати. АКБ новый, бумага оригинал заправлена правильно, датчик бумаги чистый
Здравствуйте. Проблема в том, что ЭКГ не видит кабель с электродами. Менял кабель, не помогло. Разобрал плату, горелого ничего нет, все контакты в порядке. В чём может быть проблема?
