В этой теме собрана вся с 2009 года информация об электрокардиографе ЭК3Т-02 "Аксион" для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...
Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
Для руководства и правильного поведения на Форуме и в теме обязательно прочитайте по ссылке с.255.
Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты- это всё удлиняет тему! В будущем другим её будетнудночитать ... Да и Форум не цитатник, и не "базар" ... Не нудите цитатами! Старайтесь излагать только своей мысли.
Перед прочтением этой темы рекомендуется предварительно прочитать темы про технологическое заземление аппаратов функциональной диагностики ЗДЕСЬ (с.4, 17) и ЗДЕСЬ со всеми ссылками в них!
ЭК3Т-02 "Аксион" при старте выдает сообщение "Ошибка УБП-нет связи". Оптроны на плате усилителя проверил-рабочие. Стоит какой-то процессор со стертой маркировкой. Что делать?
Дата: Четверг, 11.Авг.2011, 08:38 | Сообщение # 85
Участник
У вас сообщений: 83
Инженер
OFFлайн
Российская Федерация
Волгоград
Юрий-46, Так вот они мне, сказали как можно зайти в технический режим, при включении аппарата зажать клавишу стоп, и должна появится надпись ТЕХН. ну а дальше можно выставлять там, другие настройки. Кстати Юрий-46, как вы решили свою проблему? только что попался такой же)))
Дата: Вторник, 24.Июл.2012, 14:53 | Сообщение # 87
Участник
У вас сообщений: 61
инженер
OFFлайн
Российская Федерация
РФ
При включении на дисплее постоянно высвечивается надпись " Идет тестирование". Ни одна из кнопок не при этом не функционирует. Пробовал отключать и подключать аккумулятор - без изменений. Может кто-то встречался с подобным.
Дата: Четверг, 25.Окт.2012, 19:46 | Сообщение # 89
Участник
У вас сообщений: 128
инженер по ремонту медтехники
OFFлайн
Российская Федерация
Курск
Кардиограф ЭК3Т-02-Аксион при нажатии кнопки вкл, кардиограф включаеся и через несколько секунд выключается. Если дежать постоянно кнопку вкл прибор работает, можно изменять режимы и т.д. Подскажите, что может быть, какая причина. Всем спасибо!!!
Сообщение отредактировал vladimir1959 - Четверг, 01.Ноя.2012, 19:38
Дата: Воскресенье, 28.Окт.2012, 04:07 | Сообщение # 92
Стажер
У вас сообщений: 22
Специалист по обслуживанию
OFFлайн
Российская Федерация
Quote
Лечится отсоединением аккумулятора на несколько минут.
Желательно после снятия аккумулятора несколько раз нажать кнопку включения питания с интервалом в полминуты. Обычно сопровождается перемаргиванием индикаторов.
Дата: Суббота, 12.Янв.2013, 12:32 | Сообщение # 101
Стажер
У вас сообщений: 10
Директор
OFFлайн
Российская Федерация
Кострома
Добрый день. Прислали нам в ремонт ЭК3Т-02 без паспорта и схем. В режиме регистрации пишет "ошибка УБП связь" Пришлите, пожалуйста, кто нибудь на него инструкцию или схемы. Видел что они есть в файлохранилище, но как то не могу дойти до того как их скачать. Пишет что надо участвовать в форуме. Если кто будет готов помочь отправьте файл на электронку: d.skvortsov@list.ru Заранее спасибо.
Доброго времени суток! ЭК3Т-02 не выходит из режима тестирования, понятно,что слетела прошивка DSP, но чем его можно прошить ? имею ввиду каким программатором и какой программой? имеются программаторы: USBasp, PicKit2, SeeProg. убедительная просьба к дорогим программаторам не отсылать, больница не купт.
Дата: Понедельник, 25.Мар.2013, 21:37 | Сообщение # 104
Стажер
У вас сообщений: 17
Регулировщик РЭАиП
OFFлайн
Российская Федерация
Ижевск
Не выходит из режима ТЕСТИРОВАНИЯ-только на завод (по необходимости установят новые ). Просто не зная версии прошивки вам не поможет просто перепрошить микросхему- она завязана еще на плату УБП. Заказывать платы пока нет смысла- их нет физически. Будут ориентировочно через 2 месяца и то платы УБП. Про платы управления БОЛЬШОЙ вопрос- производство упирает на то что серия свернута и все компоненты списаны. Ошибка УБП СВЯЗЬ- копайте оптопары, кварц, питание ( с подключенным кабелем пациента и закороченными концами должно быть +7В и -7В ) - обычно мрут входные D4, D5, D6. Ошибка УБП ТЕСТ -есть схема калибровки , спросите на заводе ( обязательно ГФ-05 ). Ошибка УБП НОЛЬ - все что угодно вплоть до резисторов в цепи усилителей ( с подключенным кабелем пациента и закороченными концами в контрольных точках отведений 1,26-1.28 В). Если не помогло- на завод. Надо менять D26.
Дата: Понедельник, 25.Мар.2013, 22:29 | Сообщение # 106
Стажер
У вас сообщений: 17
Регулировщик РЭАиП
OFFлайн
Российская Федерация
Ижевск

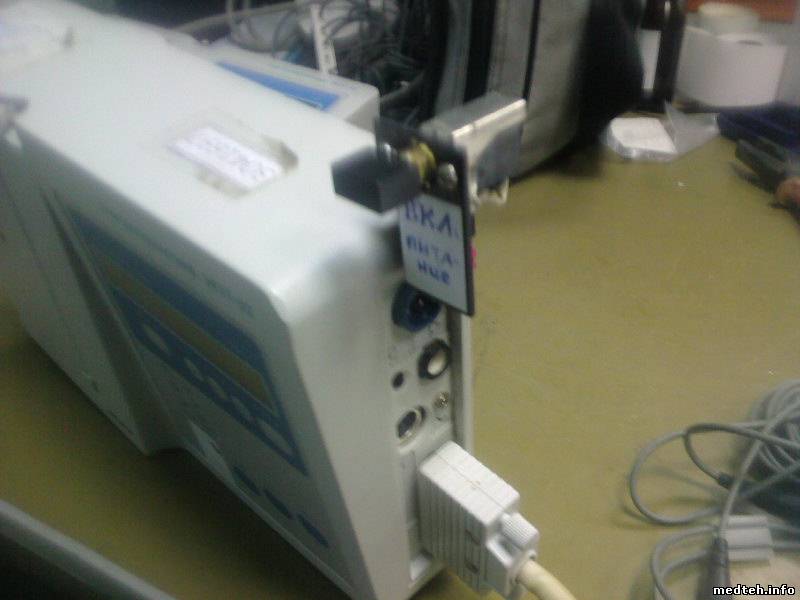

После отсоединения акк. бат. нажать и удержать кнопку включения прибора секунд 5, установить батарею ,поставить на заряд. Контролировать процесс заряда ( горит индикатор сеть и мигает индикатор заряд существует вероятность, что надо дать "пинок" процессу заряда , для этого ОДНОКРАТНО нажать включение прибора). Относительно первого контакта разъема акк. бат. - на 2-ом напряжение батареи . Не помню по какому контакту этого же разъема дальше должно быть 3.3В ( вход термопары) - на выходе с неё по формуле- Uвых*100/2= температура окружающей среды и ноль питания термопары. Если световая индикация как попало, то заменить VT11 на плате управления ( скорей всего сгорел в уголь). Возможно подплавится еще и дроссель - придется заменить. А в будущем , чтобы не было головной боли надо бы перепрошить контролер, но это на заводе.
Дата: Вторник, 26.Мар.2013, 17:28 | Сообщение # 107
функциональная диагностика
OFFлайн
Российская Федерация
Iskander761, А можно поподробнее про схему калибровки при ошибке "УБП Тест". И еще довольно часто дохнет D26 - все-таки хотелось бы иметь прошивку для нее, а то стремно каждый раз отправлять на завод, когда можно решить проблему за 5 минут.
Дата: Четверг, 18.Апр.2013, 09:04 | Сообщение # 108
Участник
У вас сообщений: 56
электромеханик
OFFлайн
Российская Федерация
там
Цитата (Iskander761)
После отсоединения акк. бат. нажать и удержать кнопку включения прибора секунд 5, установить батарею ,поставить на заряд. Контролировать процесс заряда ( горит индикатор сеть и мигает индикатор заряд существует вероятность, что надо дать "пинок" процессу заряда , для этого ОДНОКРАТНО нажать включение прибора). Относительно первого контакта разъема акк. бат. - на 2-ом напряжение батареи . Не помню по какому контакту этого же разъема дальше должно быть 3.3В ( вход термопары) - на выходе с неё по формуле- Uвых*100/2= температура окружающей среды и ноль питания термопары.
А если надоело аккумулятор отсоединять, то только на завод или есть выход?
Дата: Четверг, 25.Апр.2013, 09:27 | Сообщение # 109
Стажер
У вас сообщений: 21
bmet
OFFлайн
Российская Федерация
дальний восток
добрый день, ишу схему на аппарат , проблемма с подключением батареи, пришла новая с другим разьемом, перепаяли разьем, аппарат молчит, наврное перепаяли неправильно, но теперь неясно как оно было и как должно быть
Дата: Вторник, 10.Сен.2013, 16:59 | Сообщение # 110
Стажер
У вас сообщений: 15
Инженер-наладчик
OFFлайн
Российская Федерация
Nск
Доброго времени суток! Проблема с ЭК3Т-02-Аксион. Принтер печатает черную полосу вверху ленты. И от генератора и при сведении всех отведений в одну точку. Проблема в принтере? Спасибо.
Здравствуйте, коллеги. Проблема с ЭК3Т-02 Аксион. В аппарате от крышки прибора идет пленочный шлейф, 3 контакта — износились покрытия и повреждена пленка. Из крышки (верхней части) вытащить этот шлейф невозможно. Электронная часть с табло вклеена в верхнюю часть. Как заменить этот шлейф? Или меняется вся крышка? Или нужно отсылать на завод? За дельный совет заранее благодарю.
rodnmuzvn, На крышку наклеена как скотч клавиатура с этим самым шлейфом. Эту клавиатуру можно купить у изготовителя. Процедура стандартная. Часто можно восстановить дорожки шлейфа с помощью "Контактола". По моей статистике чаще всего сгнивают крайние дорожки в месте входа шлейфа в клавиатуру, которые идут на кнопку on\off.
Дата: Вторник, 22.Окт.2013, 21:02 | Сообщение # 115
Стажер
У вас сообщений: 17
Регулировщик РЭАиП
OFFлайн
Российская Федерация
Ижевск
Цитатаенот ()
А можно поподробнее про схему калибровки при ошибке "УБП Тест"
По этому вопросу на электронку bgomt271@mail.ru А на счет программы-требуется проведение комплексной пошивки, т.е. всего прибора. Я думаю, что этой схемы будет достаточно. У D26 слетает не программа , а порты с АЦП.
