Имитатор кардиосигналов для проверки ЭКГ
mercoДата: Понедельник, 24.Дек.2012, 12:57 | Сообщение # 1
Заглянувший
У вас сообщений: 2
Начинающий
OFFлайн
Российская Федерация

Спб
Здравствуйте.
Подскажите, пожалуйста, места (сайты), где можно приобрести или как сделать имитатор кардиосигналов для проверки медицинских приборов, регистрирующих кардиограмму пациента.

ZagudalinДата: Понедельник, 24.Дек.2012, 16:56 | Сообщение # 2
У вас сообщений: 627
сервисный инженер
OFFлайн
Российская Федерация

У нас практически такой генератор ЭКГ

А вообще гугл рулит

AndrelectronikДата: Понедельник, 24.Дек.2012, 17:26 | Сообщение # 3
Участник
У вас сообщений: 109
Инженер мед-оборудования
OFFлайн
Российская Федерация

Москва
Цитата merco ()
Подскажите, пожалуйста, места (сайты), где можно приобрести или как сделать имитатор кардиосигналов для проверки медицинских приборов, регистрирующих кардиограмму пациента.

Да как бы и недалеко сайты http://www.elizpribor.ru/products/15218.htm
Думаю, что для Вас наверное недорого blush Хотя я бы сам собрал простенький, ну и пусть меандры кажет мне, зато усилители и отведения можно проверить ... Да и принтер тоже ...

АлександрДата: Понедельник, 24.Дек.2012, 17:40 | Сообщение # 4
Участник
У вас сообщений: 133
инженер
OFFлайн
Российская Федерация

Самара
Приобретали неоднократно диатесты в Москве : http://www.rudshel.ru/diatest.html
В Германиии напрямую покупали : http://www.ms-gmbh.de/en/phantom_start.htm по цене ,указанной на сайте Удобен своими разъёмами . В сервисной службе представительства : schiller.ru его продавали гораздо дороже .

shtempelДата: Вторник, 25.Дек.2012, 06:45 | Сообщение # 5
У вас сообщений: 289
инженер
OFFлайн
Российская Федерация

medteh
Тоже пользуюсь германским, очень удобная приблуда: проверяю холтеры, электрокардиографы, прикроватники, ЭКГ-модули на УЗИ.

оптик-АДата: Среда, 26.Дек.2012, 14:20 | Сообщение # 6
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
На Заневском есть Академия морского флота им. Макарова. В 1992 защищался по теме "Имитатор кардио сигнала" Выдаёт пилу, прямоугольник, пилу и кардио сигнал. Схема простенькая. В архиве можете запросить и снять на телефон.

un7ttДата: Суббота, 29.Дек.2012, 13:05 | Сообщение # 7
Стажер
У вас сообщений: 48
xxx
OFFлайн
Казахстан

Мы приобрели ProSim 8
Применяем для поверки и ремонта:ЭКГ,мониторов всех типов,тонометров всех типов,пульсоксиметров всех типов,инвазивное неинвазивное давление, подходит для энцефалографов и т.д.

Kanopus50Дата: Воскресенье, 20.Янв.2013, 16:12 | Сообщение # 8
Стажер
У вас сообщений: 6
инженер по ТО и ремонту медоборуд.
OFFлайн
Российская Федерация

Санкт-Петербург

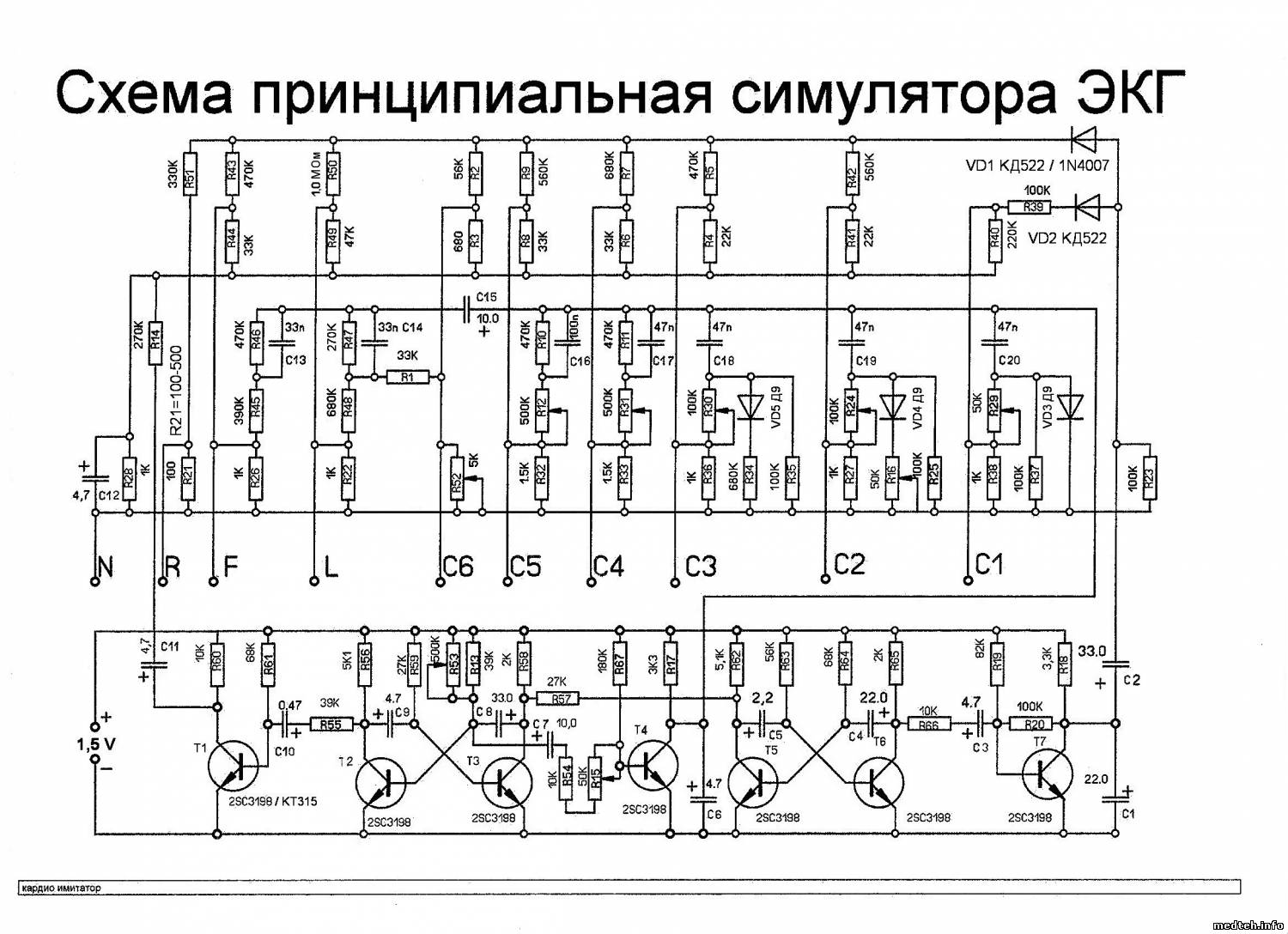

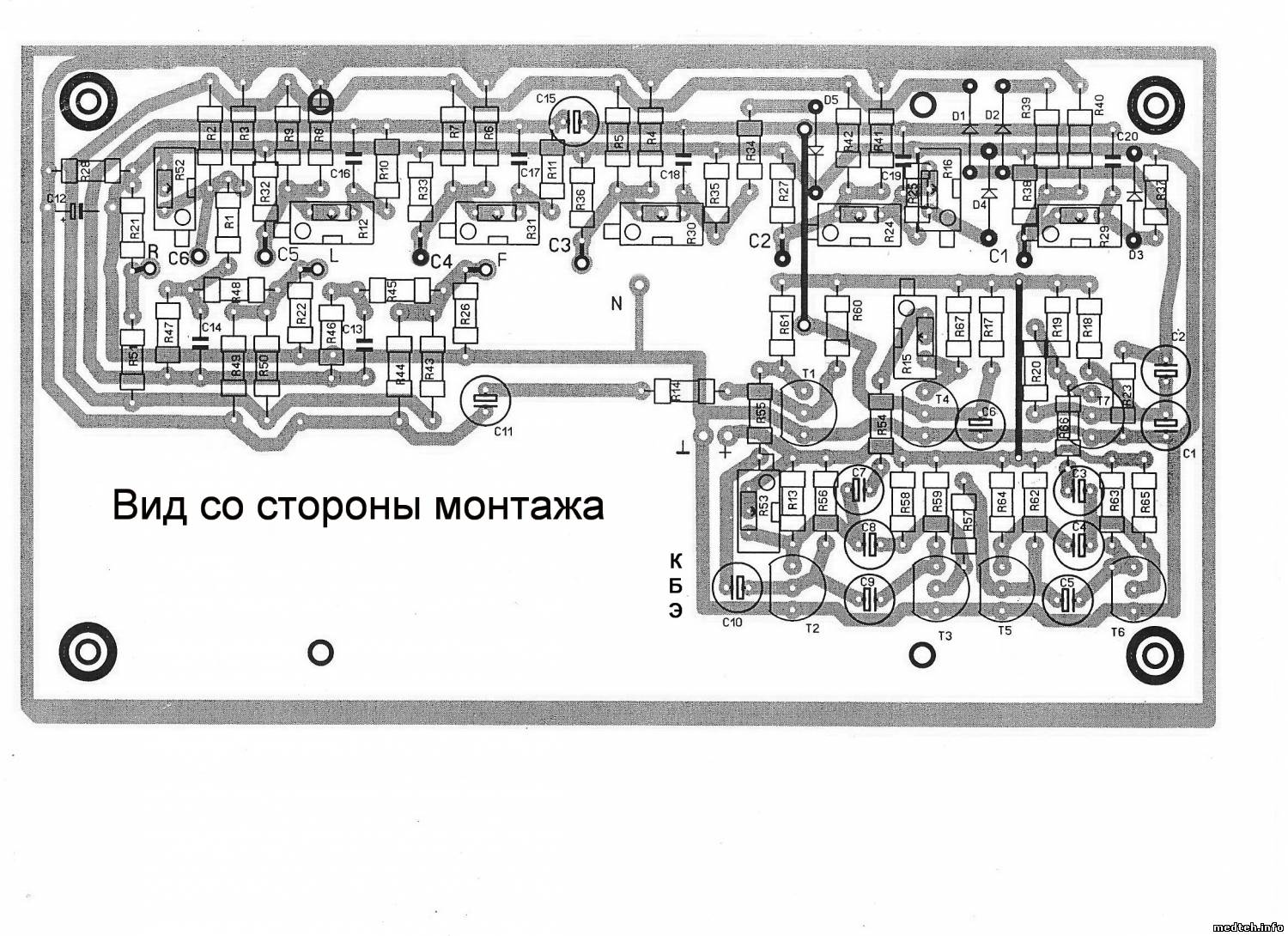

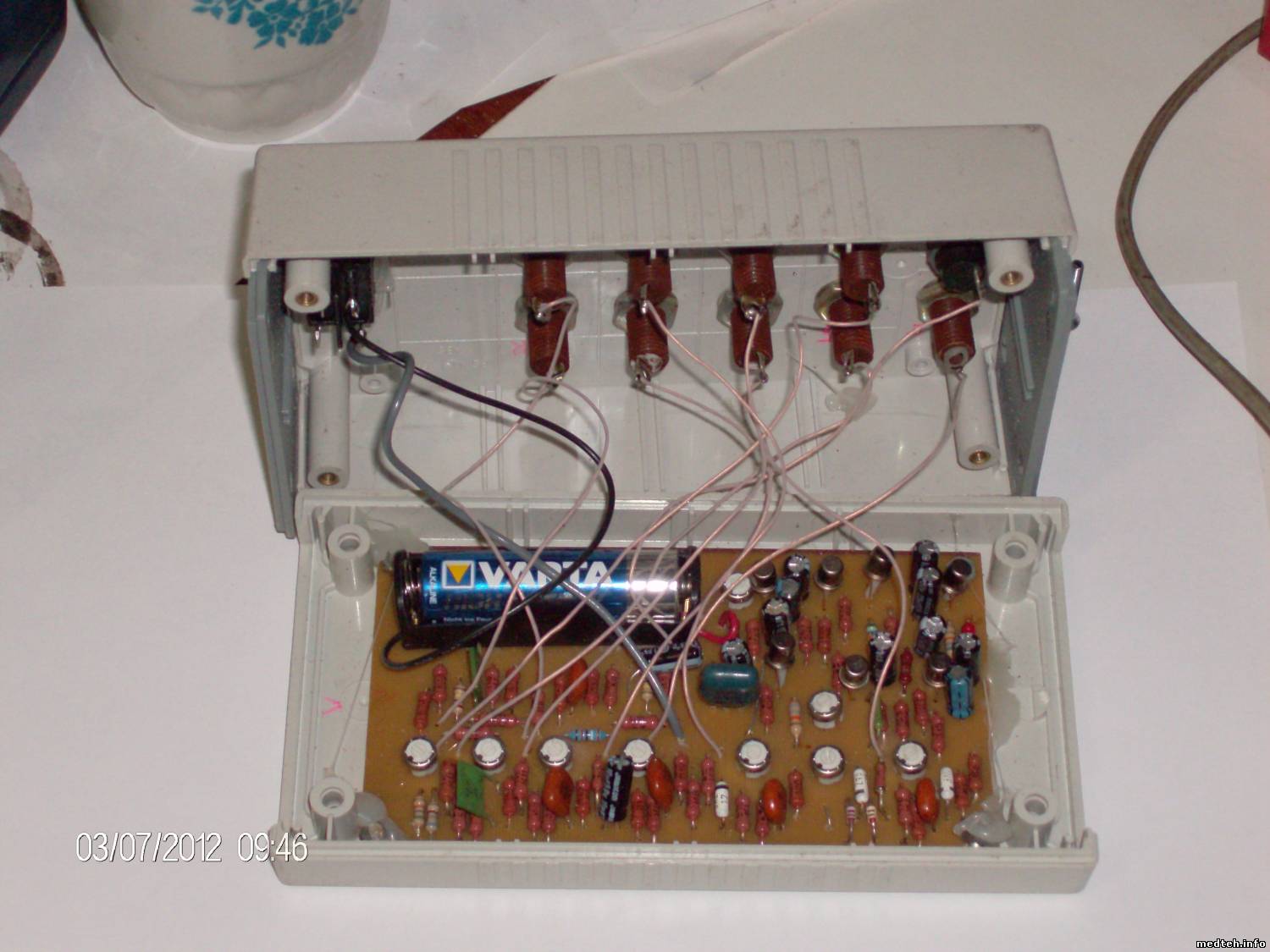

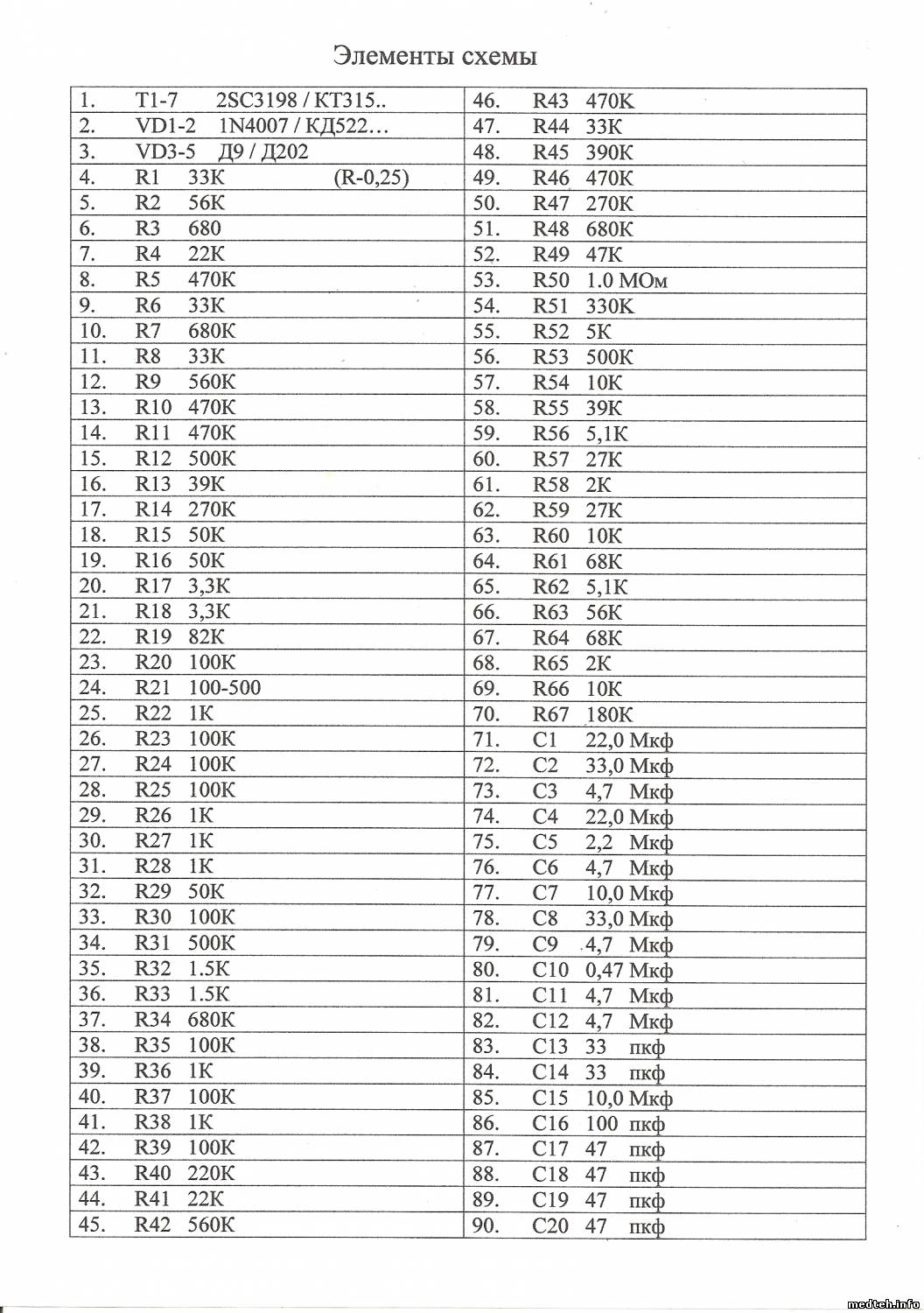

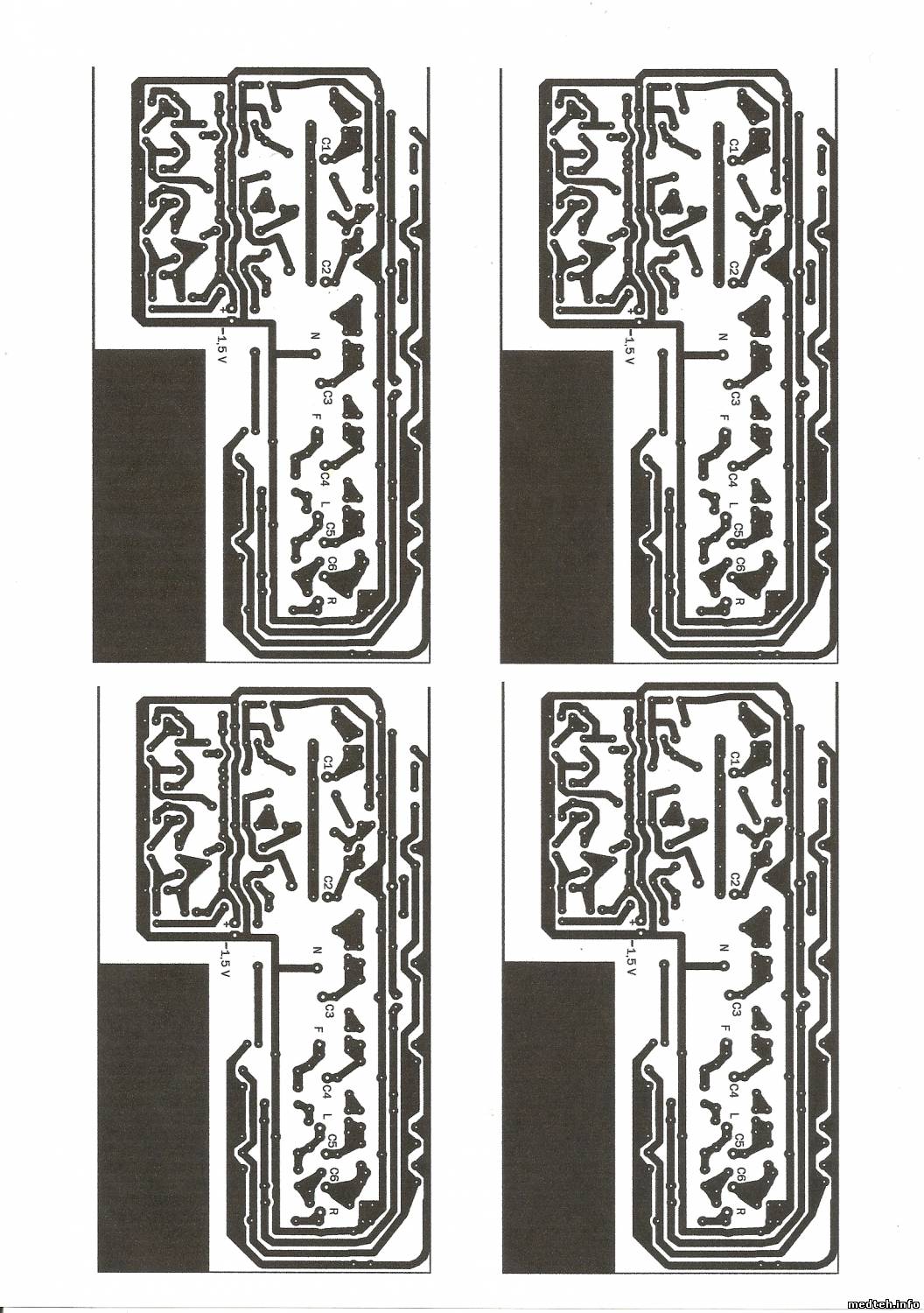

ЭКГ симулятор для проверки проводов отведений. Простой в изготовлении и практически не требующий настройки, компактный прибор, крайне необходимый для разъездной работы по ТО и ремонту. Для диагностики, точность формы сигнала не нужна. Для более детального ремонта электрокардиографов мы используем имитатор SECULIFE PS BASE ECG Simulator. Ссылка на архив:http://depositfiles.com/files/tgz6azddi

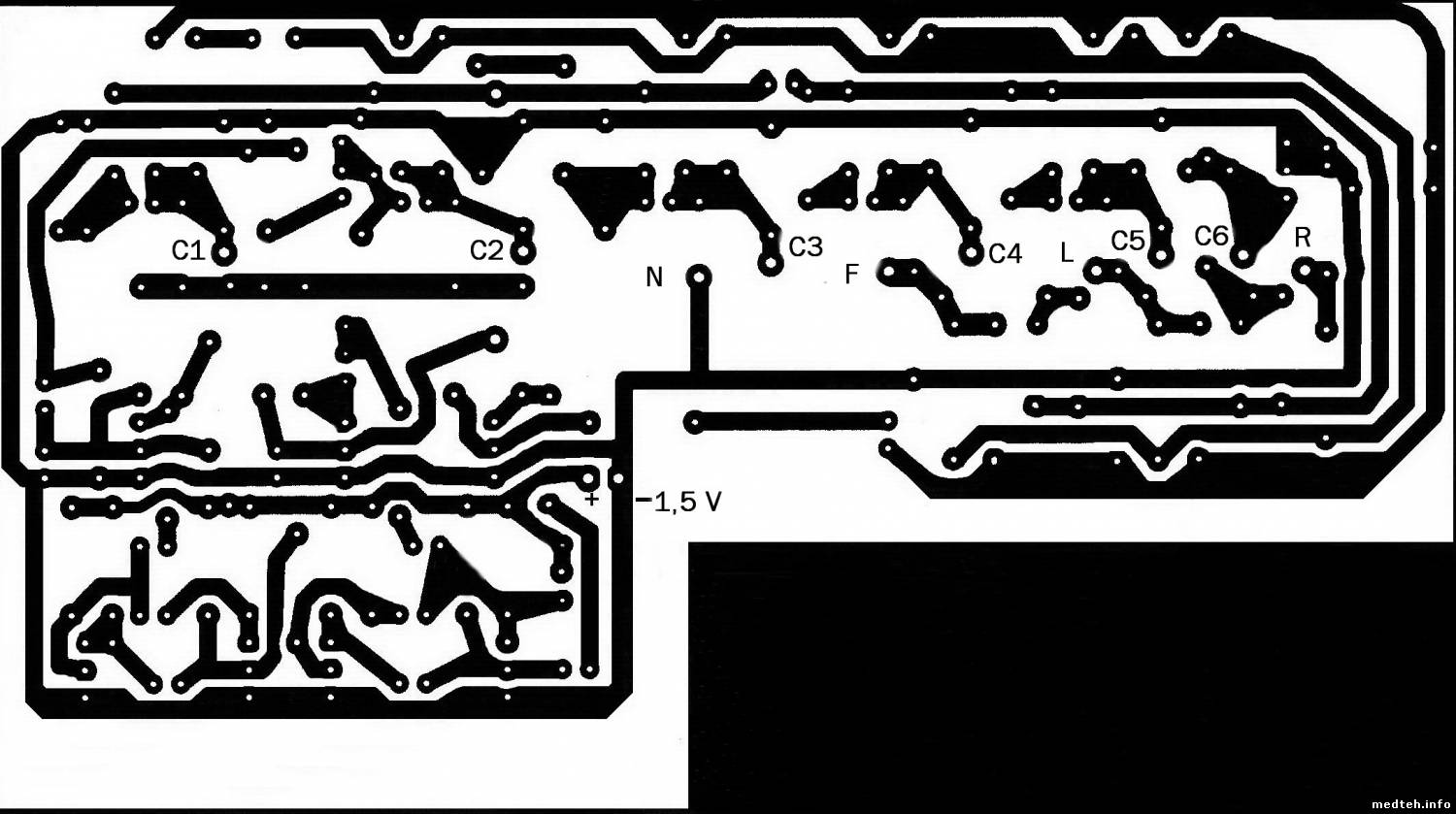

2831300.jpg (271.6 Kb) · 5127406.jpg (148.2 Kb) · 9587950.jpg (211.9 Kb) · 5913510.jpg (228.3 Kb) · 7659962.jpg (226.5 Kb) · 4384852.jpg (126.0 Kb)


Сообщение отредактировал Kanopus50 - Воскресенье, 20.Янв.2013, 21:24

YRA46Дата: Воскресенье, 20.Янв.2013, 20:05 | Сообщение # 9
Стоматология, Стерилизация
OFFлайн
Российская Федерация

г. Курск
Kanopus50, а что рисует данный генератор...фотку можно в студию.

Kanopus50Дата: Воскресенье, 20.Янв.2013, 21:47 | Сообщение # 10
Стажер
У вас сообщений: 6
инженер по ТО и ремонту медоборуд.
OFFлайн
Российская Федерация

Санкт-Петербург
Рисует сигналы идентичные стандартным сигналам отведений, что достаточно для проверки проводов, а сравнив с лентой-образцом можно сделать вывод о работе самого прибора. Это экспресс анализ. Если же требуется серьёзный ремонт, тащи его в лабораторию и тестируй его с SECULIFE PS BASE ECG Simulator или т.п. Таскать с собой прибор за 50 т.р. не серьёзно и на всех не напосёшся. Хотя у богатых свои причуды! Сегодня воскресенье и если очень интересно, сканированное изображение ленты выложу завтра.

YRA46Дата: Воскресенье, 20.Янв.2013, 22:47 | Сообщение # 11
Стоматология, Стерилизация
OFFлайн
Российская Федерация

г. Курск
Kanopus50, у меня Диатест есть и ГФ-07 был...просто интересно взглянуть что он там генерит...
А при навыке работоспособность экг можно определить и по прямоугольнику...желательно не меандр.

Kanopus50Дата: Понедельник, 21.Янв.2013, 00:16 | Сообщение # 12
Стажер
У вас сообщений: 6
инженер по ТО и ремонту медоборуд.
OFFлайн
Российская Федерация

Санкт-Петербург
Диатест надо купить, а речь идёт о самодельном приборе, который (если ты инженер) легко собрать за "3 копейки" в основном из б/у деталей. Предложенная мною разработка работает, а мне найти в Инте ни чего подобного не удалось, но вопросов на эту тему полно. А купить можно и новый электрокардиограф.

Сообщение отредактировал Kanopus50 - Понедельник, 21.Янв.2013, 23:53

babysh-mДата: Понедельник, 21.Янв.2013, 13:39 | Сообщение # 13
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Я делал проще. Генератор прямоугольника на 564 с регулировкой частоты и скважности. На выходе генератора "стабилизатор напряжения" ( резистор и светодиод). Снятый со светодиода сигнал на дифференцирующую цепочку. Далее переменник, поставленный делителем. Затем делитель на выводы стандартных отведений и грудной. Отведения V1-V6 соединены между собой. Светодиод выведен на переднюю панель в качестве индикатора (по моему ставил АЛ102А). Схема, за прошествием лет не сохранилась.

Kanopus50Дата: Понедельник, 21.Янв.2013, 19:57 | Сообщение # 14
Стажер
У вас сообщений: 6
инженер по ТО и ремонту медоборуд.
OFFлайн
Российская Федерация

Санкт-Петербург
Каждый инженер РЭА знает, что качество работы усилителя проверяется прямоугольником, но речь то не об этом. Предложено решение конкретной задачи, дёшево и сердито собрать ЭКГ симулятор, как карманный вариант для оперативки. Любому медтехнику такая игрушка просто необходима в повседневной работе т.к. помимо других видов медицинской техники, можно в любое время столкнуться с электрокардиографом, которых полно в отделениях скорой помощи, на отделениях поликлиник и в больницах. Если у кого-то есть более простое схемное решение (проверенное), я с удовольствием сделаю себе. // Мне не хочется больше обсуждать это. // Кто может предложить - ПРЕДЛОЖИ. Сотни медтехников скажут тебе спасибо.

Сообщение отредактировал Kanopus50 - Среда, 23.Янв.2013, 18:12

Guest150Дата: Понедельник, 21.Янв.2013, 22:06 | Сообщение # 15
У вас сообщений: 136
электромеханик
OFFлайн
Российская Федерация

пгт
Цитата (Kanopus50)
Если у кого-то есть более простое схемное решение (проверенное), я с удовольствием сделаю себе.
"Что было, то и будет. И нет ничего нового под солнцем..." Екклесиаст. http://www.medteh.info/forum/31-1006-1 сообщ. 11- 13...

Kanopus50Дата: Понедельник, 21.Янв.2013, 22:40 | Сообщение # 16
Стажер
У вас сообщений: 6
инженер по ТО и ремонту медоборуд.
OFFлайн
Российская Федерация

Санкт-Петербург
Не ново, примитивно и хлопотно. Разница состоит в том, что я, вставив бананы отведений в соответствующие им гнёзда и включив имитатор, на ленте самописца вижу распечатку всех отведений, в форме идентичной их стандартному виду. А дальше как обычно, если какой-то пишет прямую, - тестер - игла - место обрыва. И снова проверка. Шум - вижу. Искажённый сигнал - вижу (лента-образец). Делаю выводы.

YRA46Дата: Понедельник, 21.Янв.2013, 22:59 | Сообщение # 17
Стоматология, Стерилизация
OFFлайн
Российская Федерация

г. Курск
Kanopus50, что Вы сразу ворчать начинаете? Вот вы зашли в кои-то века, предложили схемку генератора, как я понял собственной авторской разработки...Спасибо. а большинство ведь заходит только что-бы что-то скачать и скачав исчезают...как развиваться??? Где брать доки???как пополнять хранилище??? Подвигов особых совершать не надо...нужно просто поучавствовать в техразделах, тем более, с Вашим то опытом, неужто нечего посоветовать, подсказать...и доступ в хранилище откроется...

Kanopus50Дата: Среда, 23.Янв.2013, 20:58 | Сообщение # 18
Стажер
У вас сообщений: 6
инженер по ТО и ремонту медоборуд.
OFFлайн
Российская Федерация

Санкт-Петербург
Интернет незаметно отнимает много времени, а ещё и работа, дом и внуки. Для того чтобы что-то посоветовать, надо порыться и найти кому и что. Да я и сам другой раз плаваю как пацан, особенно в современном импорте и ищу совета и помощи. Так что особо некогда. И времени жалко. Извините за эмоциональность. А ведь хотел как лучше. А разработка коллективная и мы ею довольны.
.

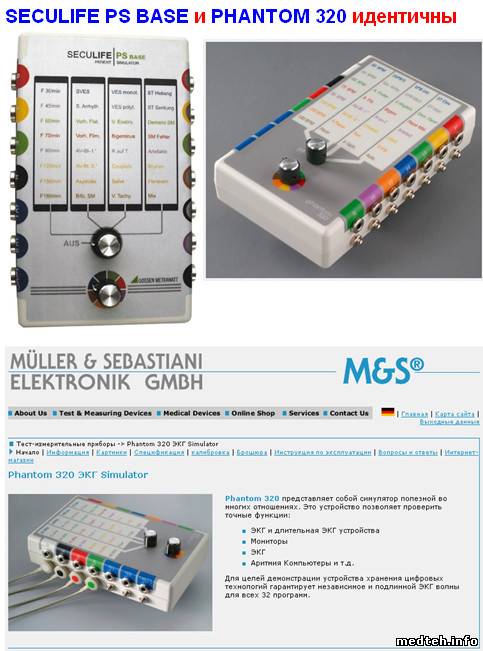

Рекомендация для профессионалов. Имитаторы ЭКГ - SECULIFE PS BASE и PHANTOM 320 идентичны. (Германия). Приобрести через официальных дистрибьюторов в Питере и Москве. У меня есть инструкции на русском языке, в формате оригинальных, для немецкой и английской версий. Легко отправлю. Моя почта: kurkov50@ya.ru


Сообщение отредактировал Kanopus50 - Воскресенье, 27.Янв.2013, 22:38

yzistДата: Вторник, 30.Апр.2013, 11:54 | Сообщение # 19
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА
Привет коллеги. У Нас товарищь обучаясь гдето привез схему иммитатора на pic контроллере я её собирал работает хорошо. пишите

creytДата: Вторник, 30.Апр.2013, 13:03 | Сообщение # 20
У вас сообщений: 545
техник
OFFлайн
Российская Федерация

Кузня
Цитата (yzist)
пишите

Здесь выложить ни как nea ?

les_nik_178Дата: Вторник, 30.Апр.2013, 14:36 | Сообщение # 21
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East
Вот тут кое что есть.
Только дорого все это
http://kip-postavka.ru/gossen_med.htm

Симулятор пациента ProSim 8 Vital Signs вещь хорошая, только тоже дорогая


Сообщение отредактировал les_nik_178 - Вторник, 30.Апр.2013, 14:43

yzistДата: Вторник, 30.Апр.2013, 22:22 | Сообщение # 22
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА
выложу файл в понедельник. он работе

yzistДата: Понедельник, 06.Май.2013, 11:25 | Сообщение # 23
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА

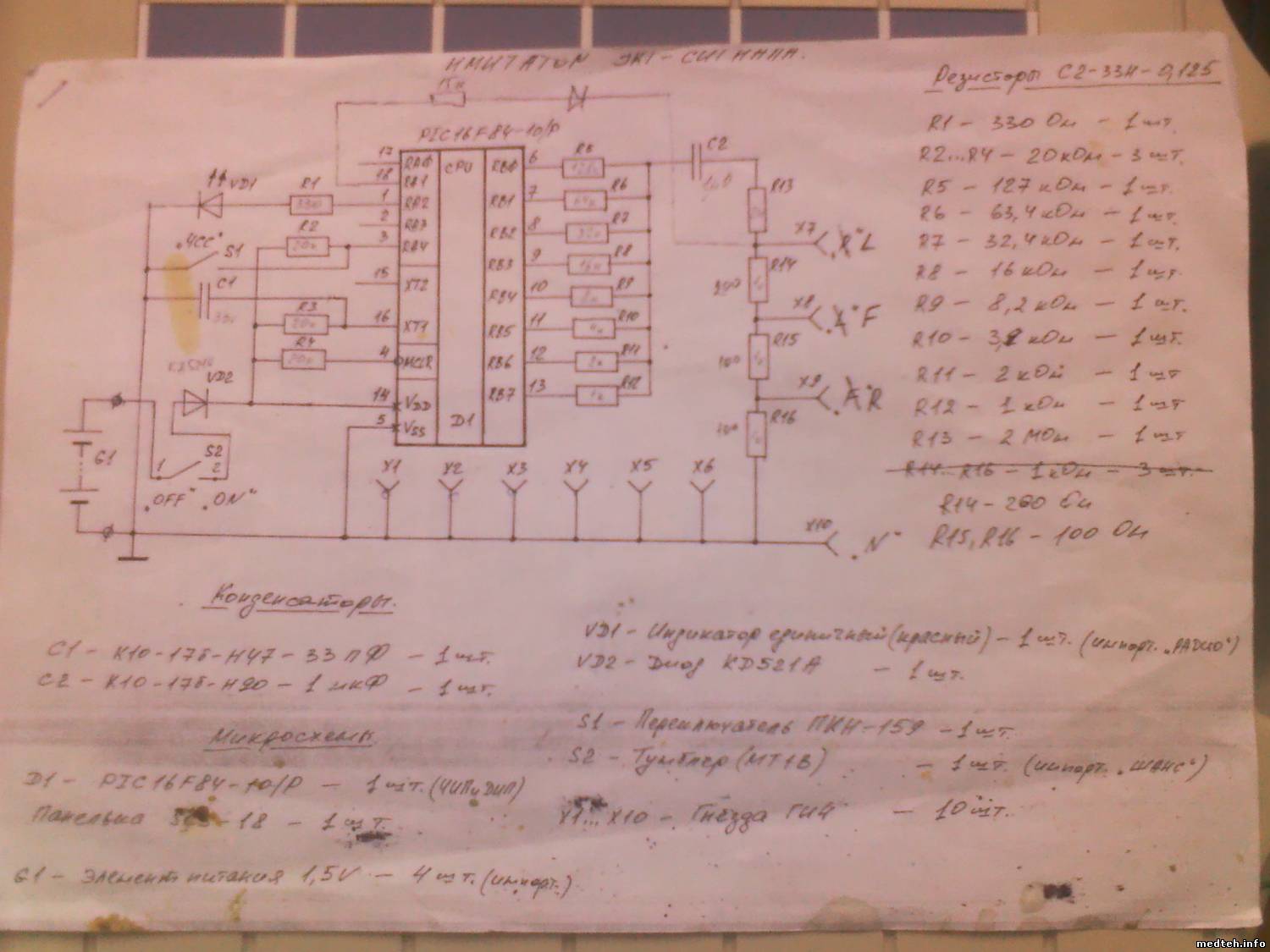

Имитатор сигналов ЭКГ. Всё работает. Надо включить, по-моему, сторожевой таймер в конфигурации. Я ставил два переменных резистора на частоту 20 Ком и на амплитуду 1 Мом.

YRA46Дата: Вторник, 07.Май.2013, 14:06 | Сообщение # 24
Стоматология, Стерилизация
OFFлайн
Российская Федерация

г. Курск
yzist, а прошивка будет? весь цимус в ней blush

stakan063Дата: Вторник, 07.Май.2013, 16:23 | Сообщение # 25
Стажер
У вас сообщений: 5
инженер-электроник
OFFлайн
Российская Федерация

самара
Да, без прошивочки не полетит))

yzistДата: Среда, 08.Май.2013, 13:59 | Сообщение # 26
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА
всех с праздником ПОБЕДЫ .
ПРОШИВКА НА ЭКГ ИММИТАТОР.
ВОПРОСЫ ПРИНИМАЮТСЯ
mini-term.hex (4.6 Kb)

yzistДата: Среда, 08.Май.2013, 14:00 | Сообщение # 27
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА
ОШИБКА ЭКГ ЗДЕСЬ
EKG_RITM.hex (2.1 Kb)

yzistДата: Воскресенье, 12.Май.2013, 18:34 | Сообщение # 28
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА
Сигнал на выходе по певому отведению очень близок к реальному сигналу ЭКГ человека

all-medicalДата: Воскресенье, 26.Май.2013, 19:29 | Сообщение # 29
Стажер
У вас сообщений: 20
Инженер
OFFлайн
Российская Федерация

Красноярск
http://www.rudshel.ru/diatest.html
Несколько лет использую Диатест-работает исправно, в работе удобен.

ForwardДата: Вторник, 04.Июн.2013, 16:33 | Сообщение # 30
Участник
У вас сообщений: 83
Инженер
OFFлайн
Российская Федерация

Волгоград

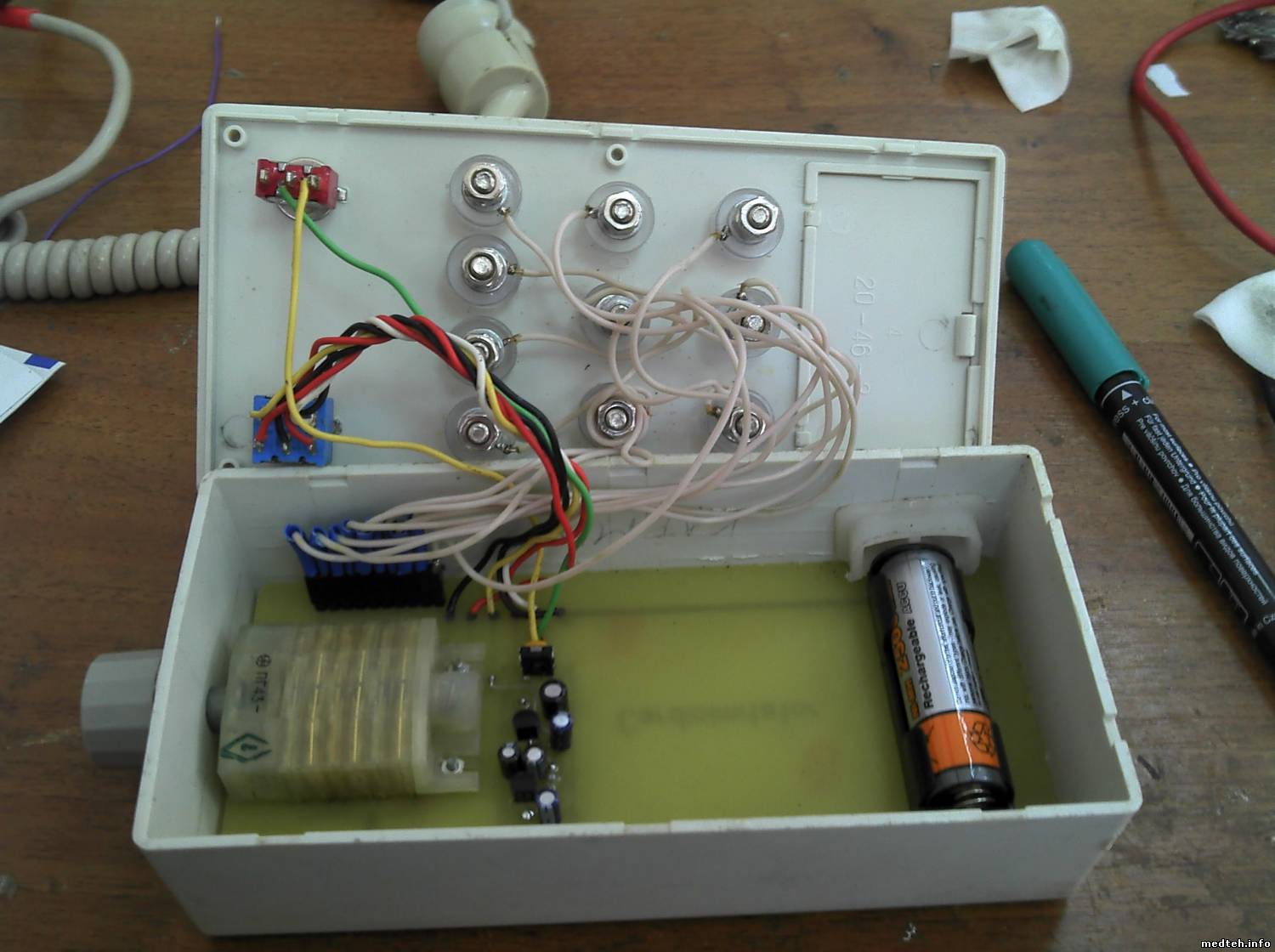

У нас простенький схему нашли в хранилище, пользуемся второй год проблем не было. Да и себестоимость маленькая.

yzistДата: Пятница, 02.Авг.2013, 12:00 | Сообщение # 31
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА
по поводу конфигурации на icprog-105 галку на wdt нао снять а на pwrt поставить и конф получится 3FFF3H
.
и повторяю HEX С РАБОЧЕГО ПРИБОРА
0270658.hex (2.1 Kb)

Subbota40Дата: Пятница, 02.Авг.2013, 13:29 | Сообщение # 32
Участник
У вас сообщений: 53
техник по ремонту
OFFлайн
Российская Федерация

Калуга
Повторил - все работает.
Стоимость - копейки. Для проверки мониторов и ЭКГ хватает вполне.
Спасибо.

PLASEROДата: Четверг, 08.Авг.2013, 14:38 | Сообщение # 33
Участник
У вас сообщений: 73
биомедицинская инженерия
OFFлайн
Российская Федерация

Владимир
в Зеленограде фирма "Медицинские Компьютерные Системы", у них есть хороший приборчик,

prostopunkДата: Вторник, 13.Авг.2013, 17:12 | Сообщение # 34
Участник
У вас сообщений: 59
электрокардиографы, мониторы
OFFлайн
Украина

Тернополь
мы немножко переделали медикоровский COR-1 (EMG-4594)
(документация в хранилище http://www.medteh.info/load/46-1-0-2479),
а именно добавили на выход делитель и собрали калибратор 1мВ:

medicДата: Четверг, 24.Окт.2013, 01:43 | Сообщение # 35
Заглянувший
У вас сообщений: 3
инженер
OFFлайн
Российская Федерация

Хабаровск
yzist, У меня такой же имитатор. Только есть разница в R13 (у Вас 2МоМ у меня 200 ком. Работает отлично. Хочу собрать по Вашей схеме. И управление организовано по-другому, а так один в один. Последняя прошивка от 02 авг.это и есть "последняя" или есть замечания и ещё по фьюз-битам нет проблем?
Спасибо.
Георгий

yzistДата: Четверг, 24.Окт.2013, 21:42 | Сообщение # 36
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА
Всем привет. Да прошивка одна и есть .Я уже десятка два собрал. Поступают заказы на сборку от коллег. Штука в принципе удобная особа в разъездах.Да и для персонала убедительно

yzistДата: Пятница, 01.Ноя.2013, 20:52 | Сообщение # 37
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА

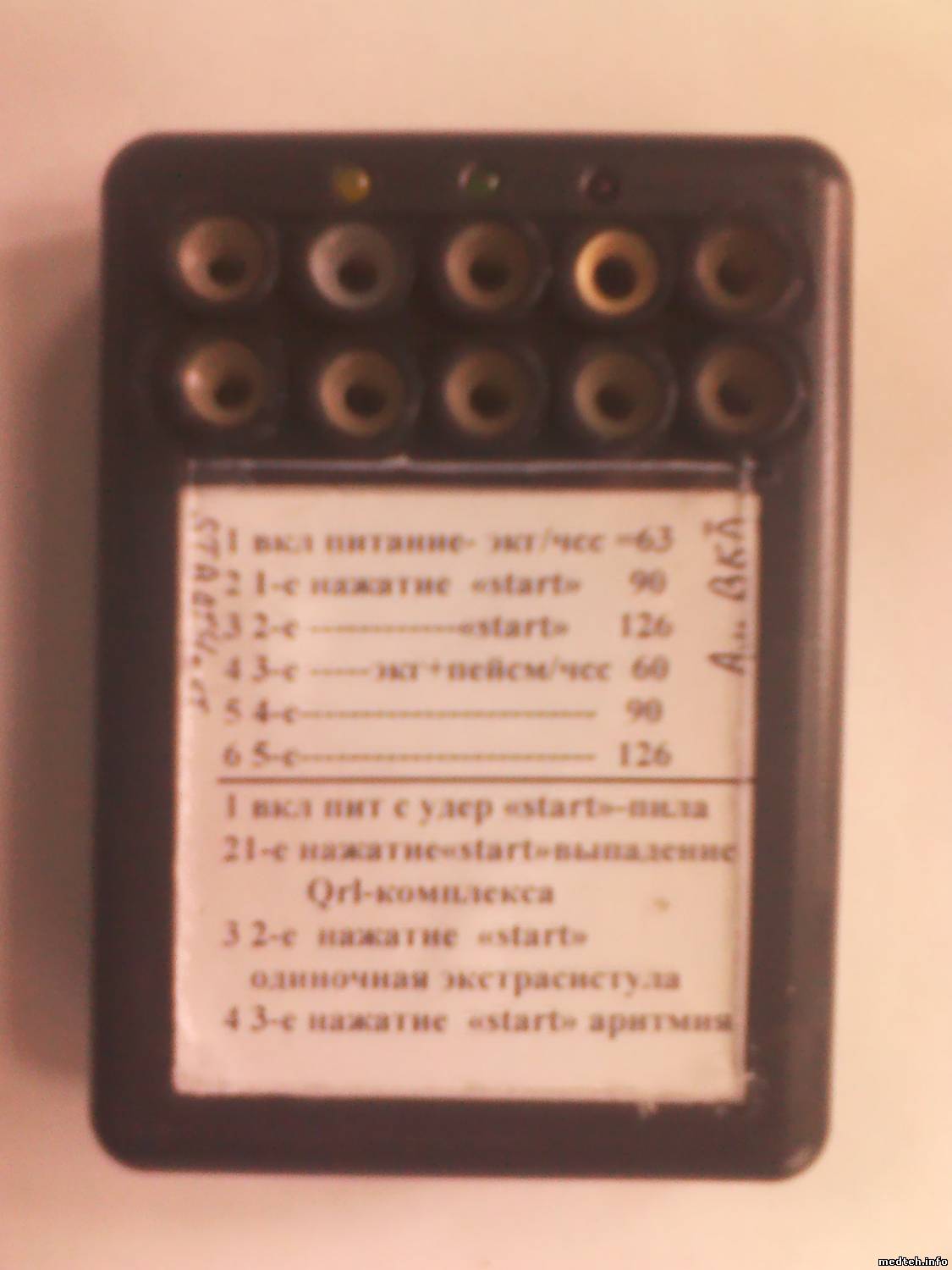

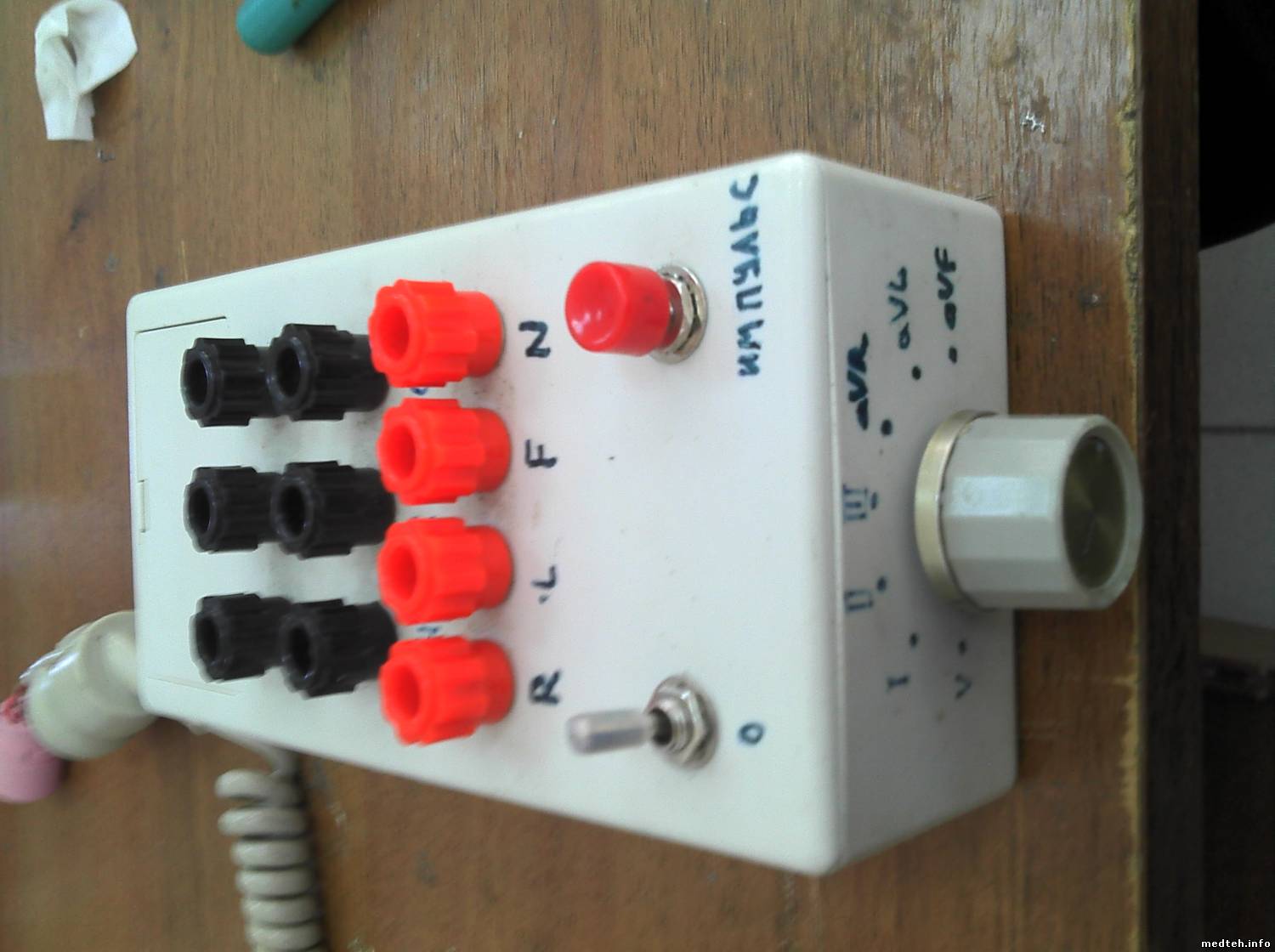

Привет всем. Вот так выглядит иммитатор в сборе.вопросы и предложения в личку

student3120Дата: Вторник, 05.Ноя.2013, 19:40 | Сообщение # 38
Участник
У вас сообщений: 79
инжeнер
OFFлайн
Российская Федерация

med-teh

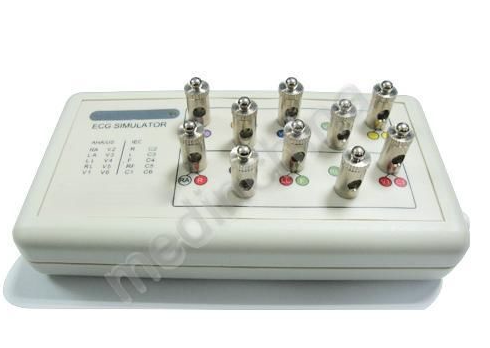

Купил на Ebay такой девайс:

стоимость - 6 тыр.

на выходе ЭКГ сигнал идентичный ЭКГ человека. чсс=65

yzistДата: Среда, 06.Ноя.2013, 21:45 | Сообщение # 39
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА
Всем привет. По-моему там внутри 2 микросхемы ... если можно откройте посмотрите
.
примерно вот такая схема, только выход поменять
Doc2.doc (121.5 Kb)


Сообщение отредактировал yzist - Среда, 06.Ноя.2013, 22:04

yzistДата: Среда, 06.Ноя.2013, 22:05 | Сообщение # 40
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА
а вот схема
Doc1.doc (108.0 Kb)

Форум медтехников » Медицинское оборудование (тех. разделы) » Функционально диагностическое оборудование » Имитатор кардиосигналов для проверки ЭКГ (Где купить или как сделать)
  • Страница 1 из 3
  • 1
  • 2
  • 3
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. УЗИ Mylab 50 ф.Esaote[vmpprogr (28.Мар.2024)]
2. Анализатор биохимичес...[Crossword (27.Мар.2024)]
3. Стерилизатор паровой ...[homen (27.Мар.2024)]
4. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
5. Стерилизаторы паровые...[bektyish (27.Мар.2024)]
6. Анализатор биохимичес...[ЮраВо (27.Мар.2024)]
7. Микроэлектромотор NLX...[Alex_VVO (27.Мар.2024)]
8. Программа eFilm[Serg88 (27.Мар.2024)]
9. Принтер DryStar 5302 ...[Bomberbug (26.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. Сервисный мануал пере...[07.Мар.2024]
3. Hitachi Noblus TECHNI...[07.Мар.2024]
4. Руководство Пользоват...[06.Мар.2024]
5. Сервисная инструкция ...[01.Фев.2024]
6. Сервисный мануал Sysm...[11.Янв.2024]
7. УЗТ 1.07Ф (схемы)[06.Дек.2023]
8. ПО для OEC 9800 9900 ...[04.Ноя.2023]
9. мануал[31.Авг.2023]
10. GE OEC 9900 Сервисные...[23.Авг.2023]
1. RestorG[28.Мар.2024]
2. vmpprogr[28.Мар.2024]
3. semen81[28.Мар.2024]
4. kostushka[27.Мар.2024]
5. Avames[27.Мар.2024]
6. vyugov[27.Мар.2024]
7. avch[27.Мар.2024]
8. Ivpol[26.Мар.2024]
9. setmydream[26.Мар.2024]
10. Dimasik1305[26.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
