Спектрофотометр Solar PV 1251C
de-UmbraДата: Пятница, 19.Сен.2014, 10:15 | Сообщение # 1
Стажер
У вас сообщений: 11
Сервисный инженер
На заявках
Украина

Харьков
Спектрофотометр Solar PV1251C производства ЗАО "СОЛАР".
Возникла проблема, решение найти не могу: при включении, после прохождения надписи "SOLAR" на дисплее электродвигатель не отрабатывается (просто дёргается, не вращаясь), аппарат, естественно, в режим установки длины волны не входит.
Кто знает, что поломалось?
Помогите.

Azatus7Дата: Пятница, 19.Сен.2014, 12:08 | Сообщение # 2
Участник
У вас сообщений: 99
Инженер медицинской техники
На заявках
Туркменистан

Ашхабад
Не сталкивался с этим аппаратом, но похоже, что шаговый двигатель, точнее, какая-то из его обмоток, накрылся.
Не думаю, что там стоит какой-то труднонаходимый, попробуйте поменять его.

veveeleДата: Пятница, 19.Сен.2014, 20:18 | Сообщение # 3
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Украина

Луцк
de-Umbra, проверь: оптопары АОТ128Б VU3, VU4, VU5, VU6; транзисторы VT5 (КТ973А), VT6 (КТ972А), VT7 (КТ973А), VT8 (КТ972А), VT9 (КТ973А), VT10 (КТ973А), VT11 (КТ3102АМ), VT12 (КТ3102АМ), VT13 (КТ972А), VT14 (КТ972А), VT15 (КТ3107А), VT16 (КТ3107А) - это цепь управления шаговым двигателем.
У меня было - сгорела оптопара ...

de-UmbraДата: Понедельник, 22.Сен.2014, 10:16 | Сообщение # 4
Стажер
У вас сообщений: 11
Сервисный инженер
На заявках
Украина

Харьков
veveele, спасибо, проверю.

Azatus7, сначала об этом и подумал - поменял и ничего не изменилось. Брал 100% рабочий из другого аппарата.

veveeleДата: Четверг, 25.Сен.2014, 22:52 | Сообщение # 5
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Украина

Луцк

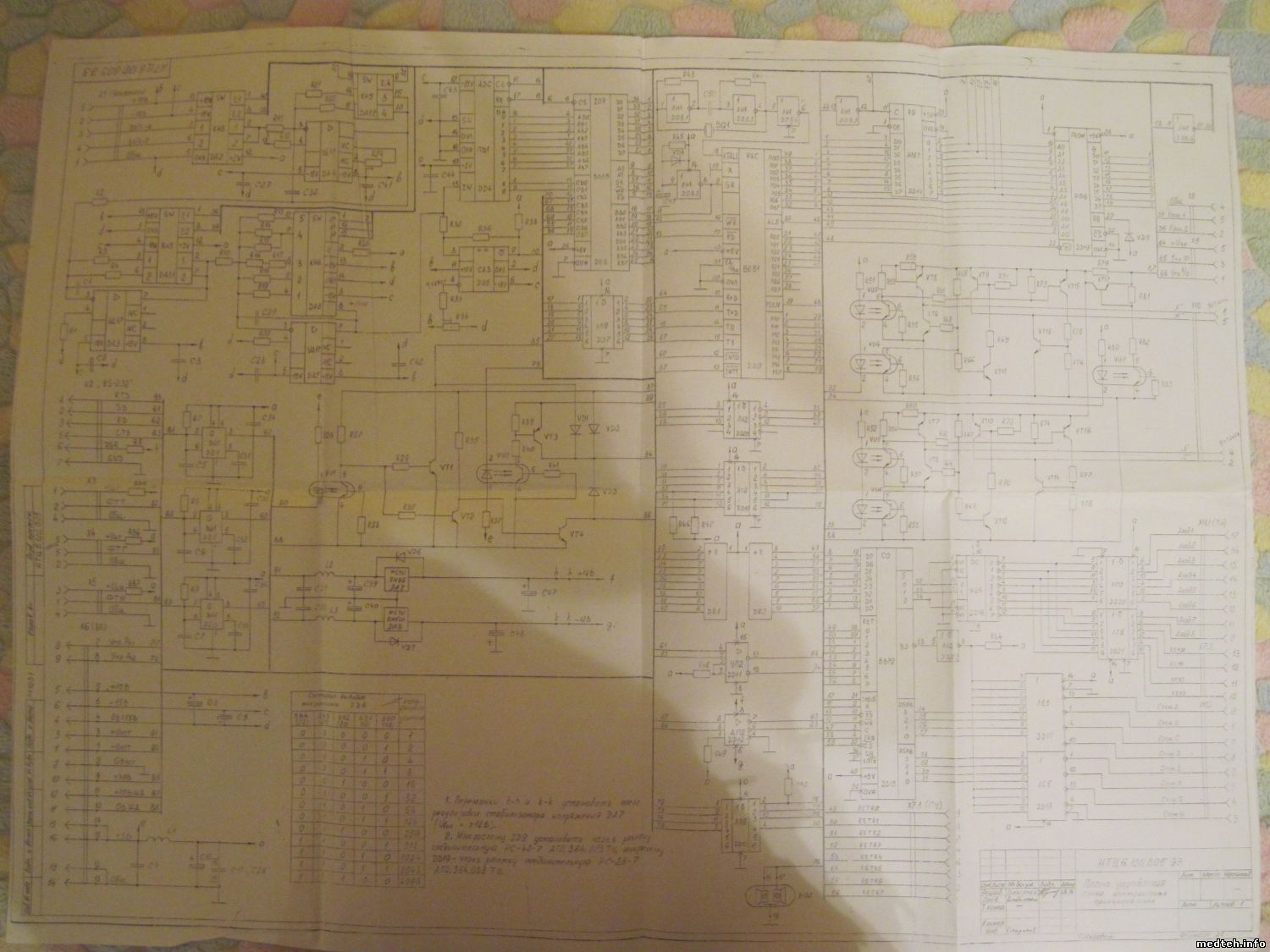

Схема платы управления

de-UmbraДата: Среда, 01.Окт.2014, 13:35 | Сообщение # 6
Стажер
У вас сообщений: 11
Сервисный инженер
На заявках
Украина

Харьков
Заменил транзисторы, немного поработал, потом снова стал дрожать и стали греться 2-а КТ973А, находящиеся рядом.
Что я сделал не так? ...

veveeleДата: Среда, 01.Окт.2014, 20:08 | Сообщение # 7
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Украина

Луцк
de-Umbra, оптопары проверял?

de-UmbraДата: Четверг, 02.Окт.2014, 12:38 | Сообщение # 8
Стажер
У вас сообщений: 11
Сервисный инженер
На заявках
Украина

Харьков

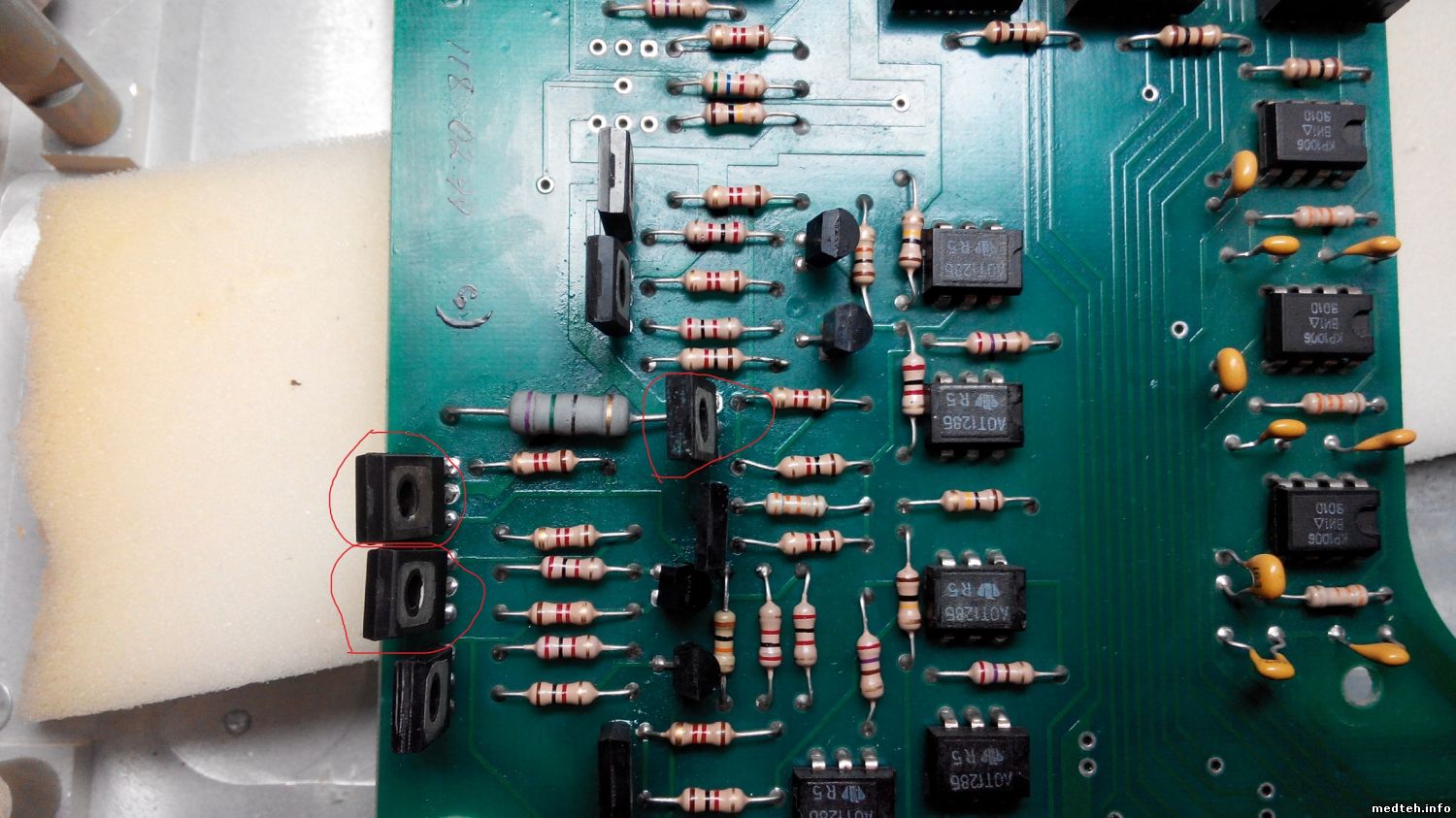

Я проверял, не подключая оптопары. Он прошёл надпись "Солар", покрутился потом снова стал дрожать и начали сильно греться транзисторы КТ973, на фото обвёл красным.
При повторном запуске они просто греются, двигатель дрожит, вращаться не пытается.

Может быть это из-за того, что я не поменял VT11 (КТ3102АМ), VT12 (КТ3102АМ), VT15 (КТ3107А), VT16 (КТ3107А)?

veveeleДата: Суббота, 04.Окт.2014, 00:32 | Сообщение # 9
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Украина

Луцк

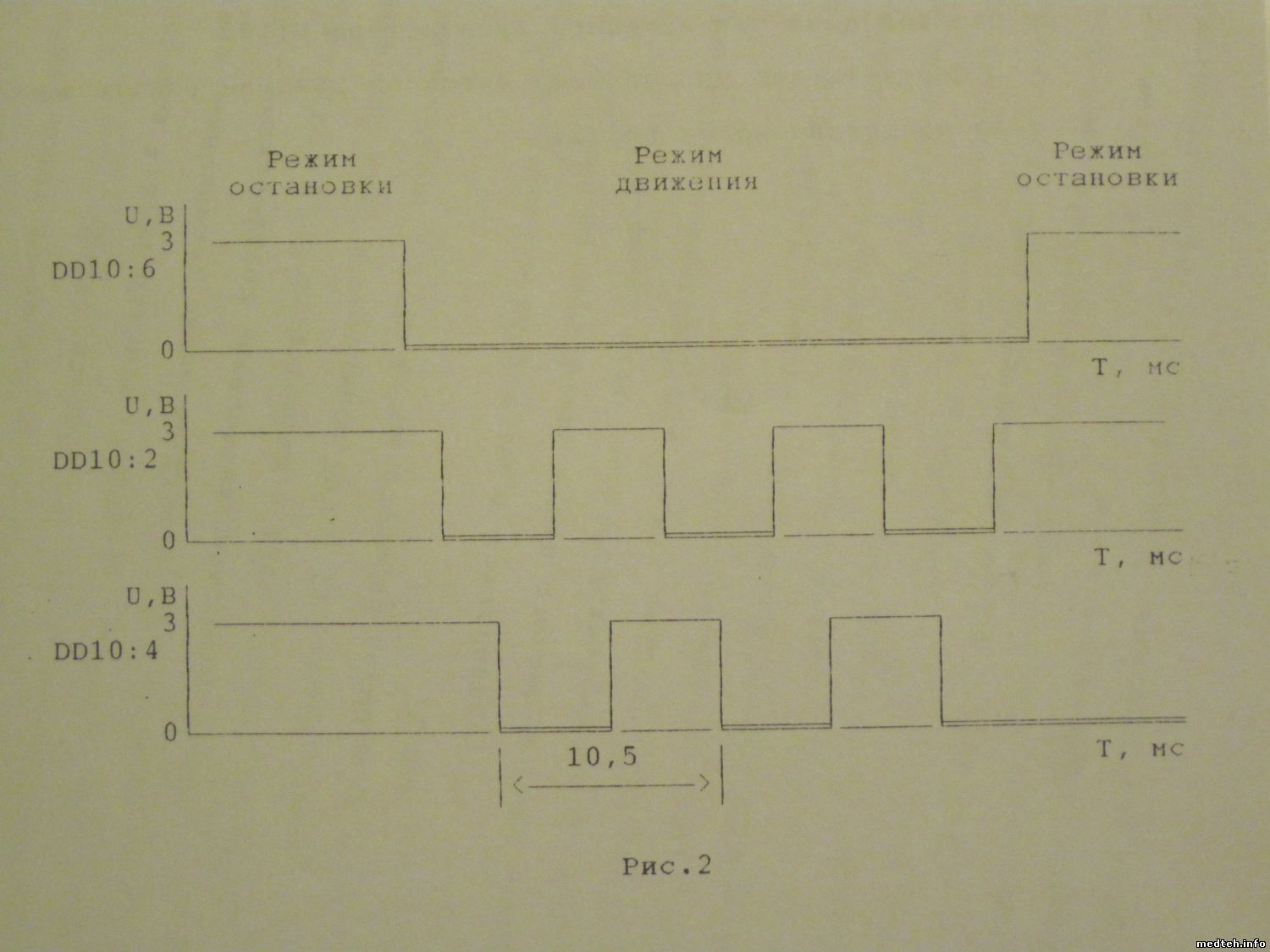

de-Umbra, Возьмите осцилограф и посмотрите сигналы на входе двигателя, должен быть импульсный сигнал на всех четырех проводах. Если на каком либо выводе сигнал постоянный, то проверь транзисторы, которые "идут" на этот провод.

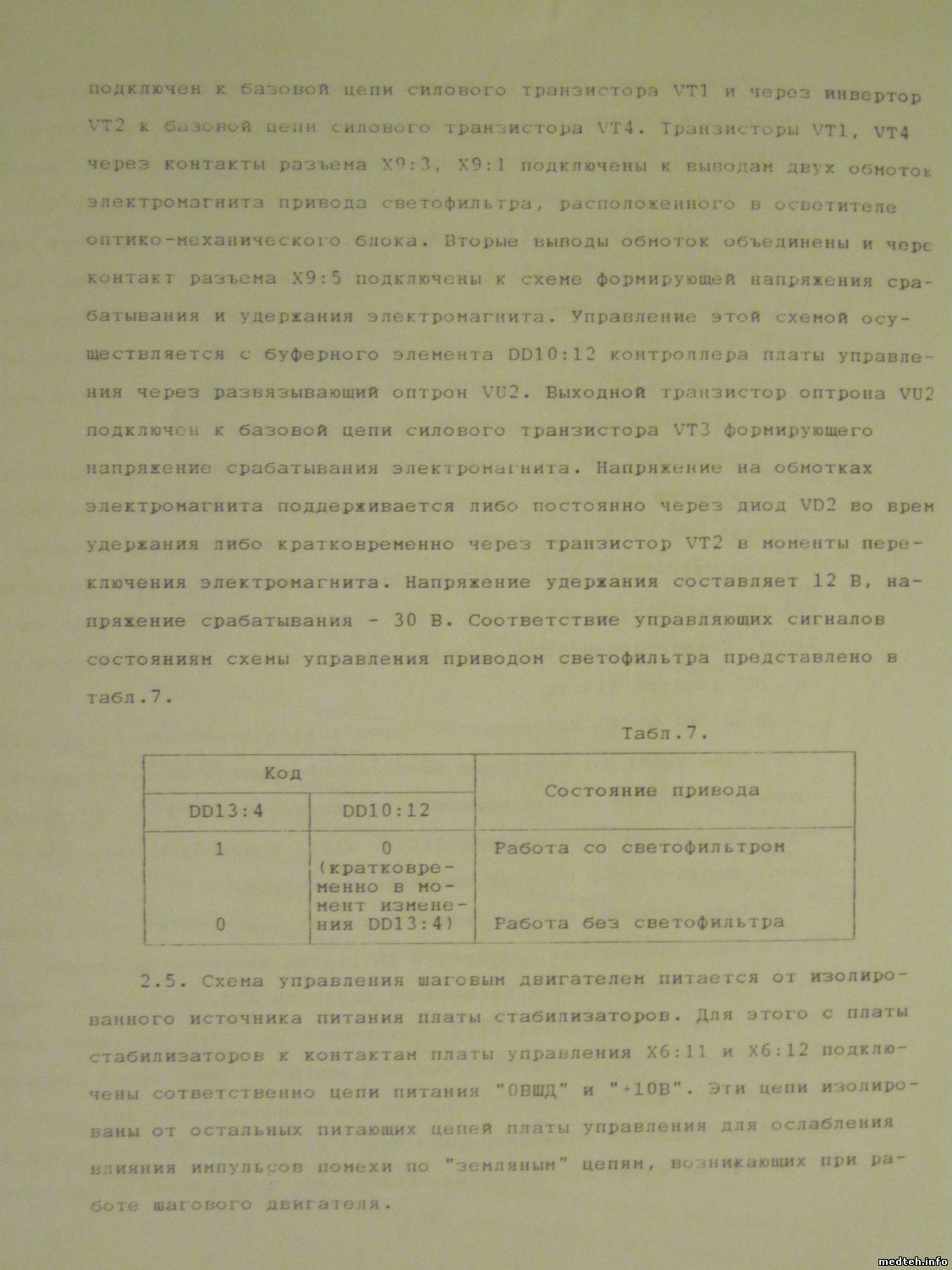

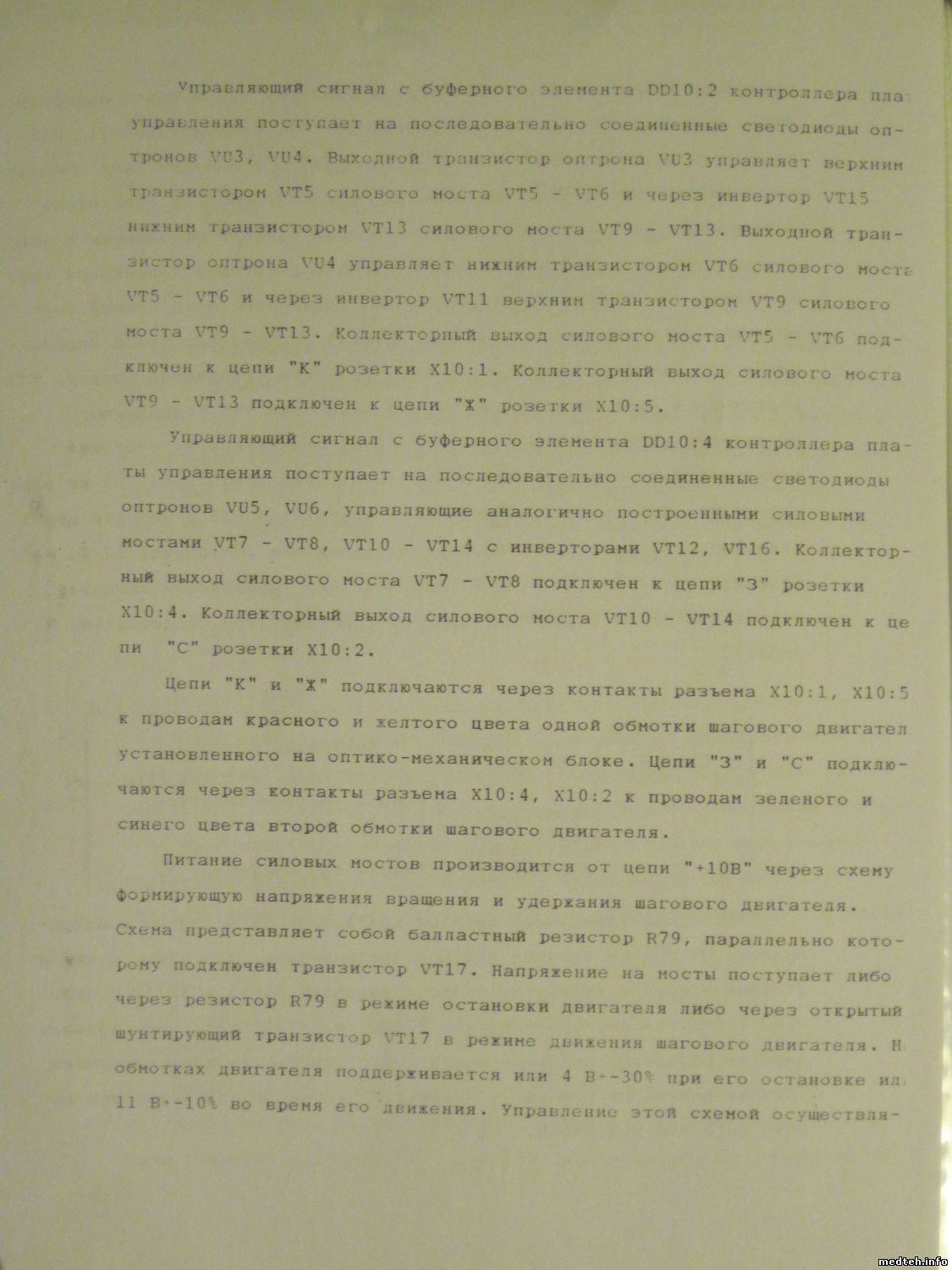

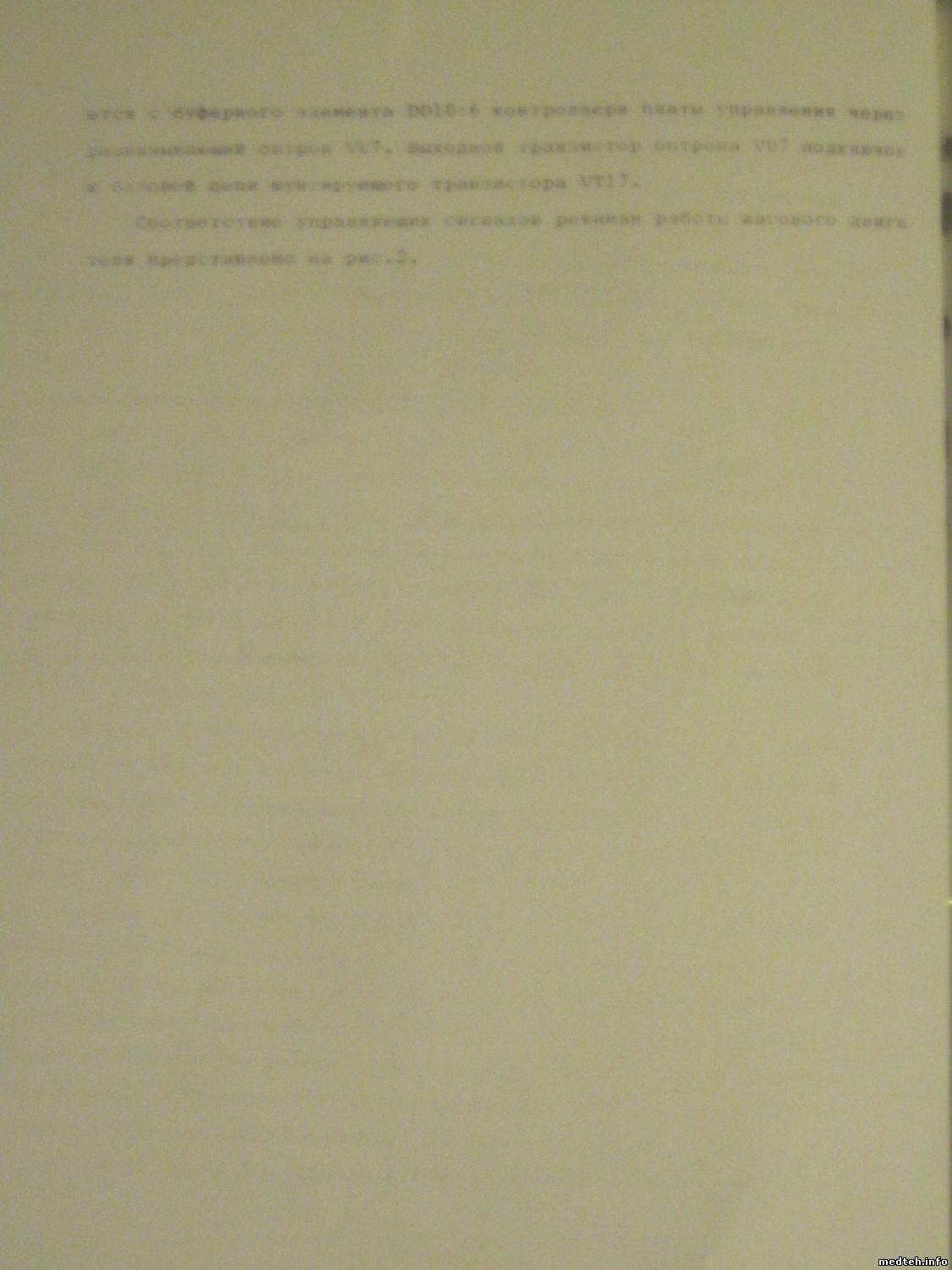

Прочитайте

Удачи

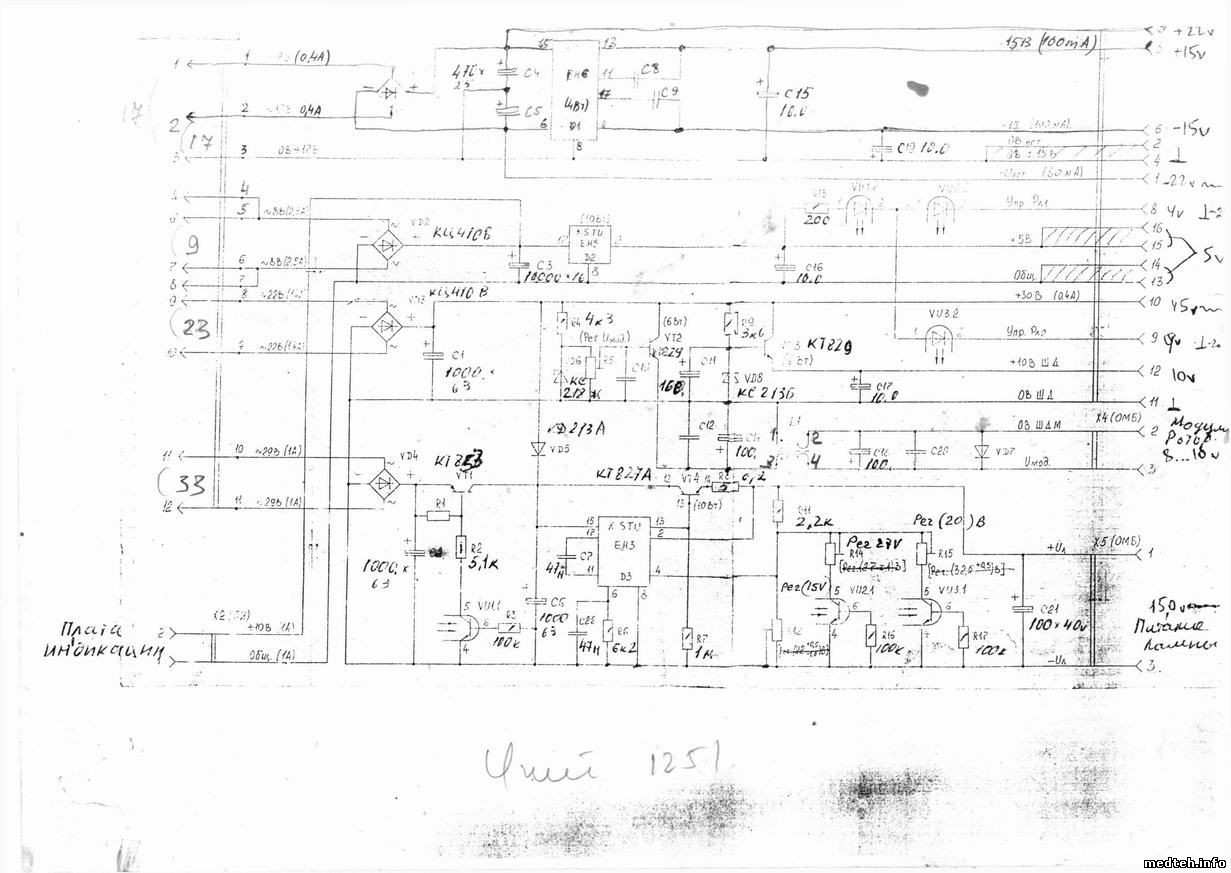

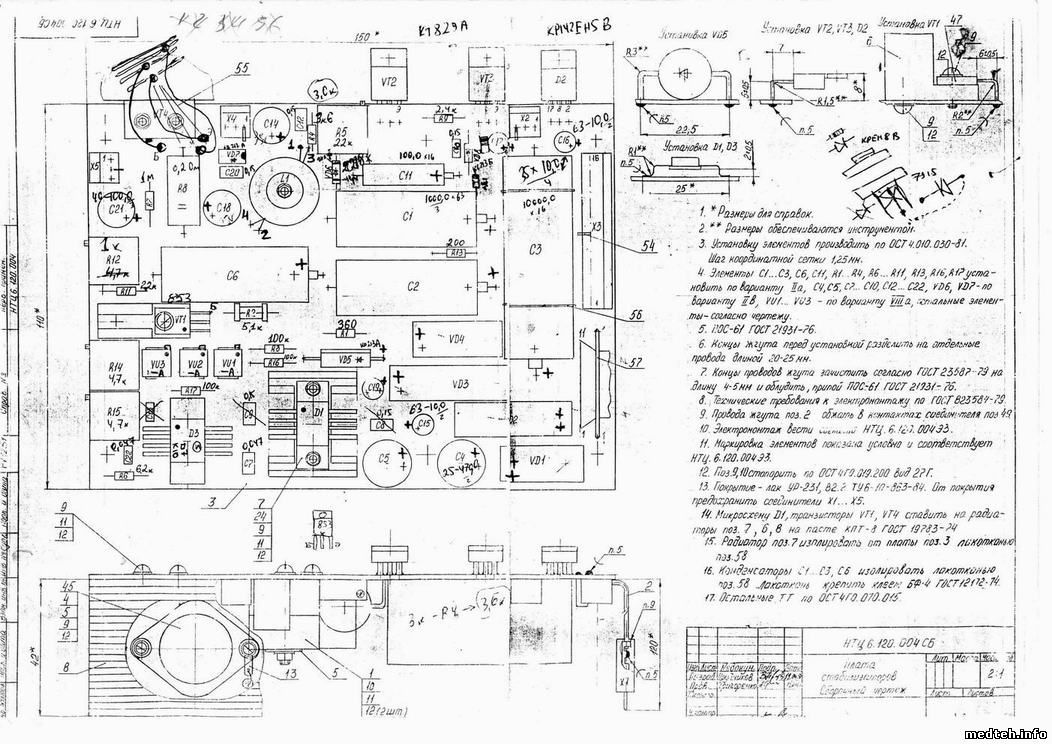

[p.s.] Схема Солар PV 1251

vovanushkaДата: Вторник, 20.Окт.2015, 10:57 | Сообщение # 10
Стажер
У вас сообщений: 33
инженер-электроник
На заявках
Беларусь

Минск
Цитата de-Umbra ()
Я проверял, не подключая оптопары. Он прошёл надпись "Солар", покрутился, потом снова стал дрожать и начали сильно греться транзисторы КТ973 - на фото обвёл красным. При повторном запуске они просто греются, двигатель дрожит, вращаться не пытается.
Может быть из-за того что я не поменял VT11 (КТ3102АМ), VT12 (КТ3102АМ), VT15 (КТ3107А), VT16 (КТ3107А)?


Если ещё актуально: на плате управления, под монохроматором, не далеко от шлейфа питания есть группа комплиментарных транзисторов КТ972-КТ973 по 2 шт в каждый провод ШД, управляются через оптопары АОТ-128 по 2-е шт. последовательно. Чаще всего поддыхают светодиоды в оптопарах и начинают плохо открываться/закрываться. Лечение резистор в аноде оптопары уменьшить до 75-100 Ом (у АОТ-128 ток светодиода до 60мА). Далее, если не в этом дело, то возможно уже прострелило транзисторы, менять обязательно в паре, иначе прострелит снова. Это моя же цитата из другого сообщения.


Сообщение отредактировал vovanushka - Вторник, 20.Окт.2015, 10:59

zapsiblДата: Вторник, 20.Окт.2015, 19:57 | Сообщение # 11
Стажер
У вас сообщений: 9
Инженер по ремонту
На заявках
Российская Федерация

Москва
А тестером уже не пользуются, По схеме 2 одинаковых каскада на обмотки - прозвони на соответствие. Проверь переменку (пульсации) по питанию каскадов.

YuriiДата: Среда, 31.Май.2017, 11:39 | Сообщение # 12
Стажер
У вас сообщений: 10
электромеханик
На заявках
Беларусь

Беларусь
Уважаемые коллеги, ищу service manual на обсуждаемый здесь cпектрофотометр SOLAR PV 1251C. Моя почта: georgkuh@gmail.com (С www.4shared.com скачать не получается).
Спасибо.

sasha03111992Дата: Четверг, 01.Мар.2018, 11:35 | Сообщение # 13
Стажер
У вас сообщений: 14
Лабораторное оборудование
На заявках
Российская Федерация

Донецк
Добрый день.
Solar PV 1251C не держит дрейф нуля на длине волны 540 нм. На остальных всё в порядке.
Подскажите, пожалуйста, с чем это может быть связано?
Или кто-то может скинуть сервисный мануал на данный прибор? Только более старый. 2002 года


Сообщение отредактировал sasha03111992 - Четверг, 01.Мар.2018, 12:22

VacyДата: Понедельник, 05.Мар.2018, 11:48 | Сообщение # 14
Участник
У вас сообщений: 108
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь
Обрати внимание на светофильтр.

Dm_PotapДата: Четверг, 20.Фев.2020, 09:49 | Сообщение # 15
Заглянувший
У вас сообщений: 3
Инженер
На заявках
Украина

Харьков
Добрый день!
Поделитесь service manual на Solar PV 1251c, пожалуйста!
В лаборатории вышли из строя 2 шт одновременно, срочно нужна документация.
Моя почта: dm.potapii@gmail.com
Заранее спасибо!


Сообщение отредактировал Dm_Potap - Четверг, 20.Фев.2020, 09:54

vovanushkaДата: Четверг, 20.Фев.2020, 10:37 | Сообщение # 16
Стажер
У вас сообщений: 33
инженер-электроник
На заявках
Беларусь

Минск
Что именно случилось?
Как выглядит неисправность?
Сервис-мануал есть только в бумажном виде, весь протёртый, поэтому давайте так разберёмся что и как.

Dm_PotapДата: Четверг, 20.Фев.2020, 12:15 | Сообщение # 17
Заглянувший
У вас сообщений: 3
Инженер
На заявках
Украина

Харьков
На одном сгорел диодный мост питания лампы, на другом КТ853.
Поменял мост на одном, и КТ853 на двух. Но теперь питание лампы выше 22В и не регулируется, соответственно, греется мост.
Есть подозрение, что не открывается КТ853, АОТ128 в его цепи проверил - целый.
Может я не в том направлении двигаюсь? ...

vovanushkaДата: Вторник, 25.Фев.2020, 11:48 | Сообщение # 18
Стажер
У вас сообщений: 33
инженер-электроник
На заявках
Беларусь

Минск
Цитата Dm_Potap ()
На одном сгорел диодный мост питания лампы, на другом КТ853. Поменял мост на одном, и КТ853 на двух. Но теперь питание лампы выше 22В и не регулируется, соответственно, греется мост. Есть подозрение, что не открывается КТ853, АОТ128 в его цепи проверил - целый. Может я не в том направлении двигаюсь?
В принципе правильно, напряжение больше 24В идёт через КТ853 он управляется через оптопару, а до 24В - через КД213, поэтому, вроде, там и надо копать.

AlexNikeДата: Пятница, 28.Май.2021, 21:32 | Сообщение # 19
Заглянувший
У вас сообщений: 1
Инженер по метрологии
На заявках
Беларусь

Гродно
Добрый день!
Прошу помощи. Вышел из строя Solar PV 1251c, сгорел предохранитель - причина пробит накоротко диод диодного моста (вход 8, 9). Заменил. Прибор включился, прошла инициализация. При изменении длинны волны - ШД вращается. Диодный мост ощутимо греется (~50 градусов).
Что за постоянный звук вращающегося мотора (это точно не ШД. И кулер отключил)? Можно ли проверить прибор без контрольных светофильтров?
Прошу помочь советом.

P.S. Может у кого есть руководство по ремонту?
Отправьте пожалуйста на эл.почту: 777zaq777@mail.ru


Сообщение отредактировал AlexNike - Суббота, 29.Май.2021, 12:10

vovanushkaДата: Суббота, 29.Май.2021, 13:02 | Сообщение # 20
Стажер
У вас сообщений: 33
инженер-электроник
На заявках
Беларусь

Минск
AlexNike, прибор старый, если я правильно понял.
Постоянный гул - это шум модулятора, маленький двигатель вращает лопасти, которые периодически перекрывают световой поток, что позволяет мерять с открытой крышкой кюветного отделения. Диодный мост может греться по какой-то причине - старые конденсаторы, утечки в мостовой схеме управления ШД и еще мало ли что. Без фильтра ПС-7 спектрофотометр не проверишь по длинам волн.
Руководство есть на работе, но оно в данном случае не нужно.

SvinopesДата: Воскресенье, 26.Сен.2021, 10:07 | Сообщение # 21
Заглянувший
У вас сообщений: 3
Инженер
На заявках
Беларусь

Brest
Добрый день.
Поискал по форуму и не нашёл ответ на свой вопрос и чтобы не захламлять форум (это требование Правил Форума), задам вопрос тут.
1) Всё тот же Solar PV 1251C. Сгорели уже 2-е лампочки, покупались специальные для него. Измерил напряжение, при включении на лампочку сразу поступает 27-28В (она рассчитана на 12В) и потом начинает опускаться до 7-8 вольт.
2) Рядом находится такой же Solar PV 1251C (он нормально работает) и у него другое поведение. При включении на лампочке появляется 12-14В и потом через секунду переходит на 7-8 вольт.
Вот и возникает вопрос: почему такое высокое напряжение у первого Солара, и почему он не переходит на нужный вольтаж, а плавно опускается?
Может поможете с направлением где копать.

SvinopesДата: Понедельник, 27.Сен.2021, 09:41 | Сообщение # 22
Заглянувший
У вас сообщений: 3
Инженер
На заявках
Беларусь

Brest
Нашёл свою проблему. Был прогар прямо под дисплеем, я его сразу и не заметил.
