Центрифуга ОПн-3.02 "Дастан"
lwwДата: Понедельник, 05.Апр.2010, 13:36 | Сообщение # 1
Стажер
У вас сообщений: 5
инженер по ремонту и обслуживанию
OFFлайн
Российская Федерация

Красноярск
Привезли на ремонт новую ценрифугу ОПн-3.02 "Дастан" с жалобой, что не запускается на 3000 об. При проверке обнаружено, что центрифуга на этих оборотах запускается, но только с 10-тисекундным опазданием. После нажатии кнопки ПУСК двигатель дергается, останавливается и секунд через 5 начинает медленно набирать скорость и разгоняется до 3000 об. На 1000 и 1500 об разгоняется сразу, быстро. В связи с этим вопрос: является ли подобный запуск дефектом или это нормально для этой модели?

STarasДата: Понедельник, 05.Апр.2010, 14:16 | Сообщение # 2
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
lww, а что пишет паспорт про время разгона?

Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

енотДата: Понедельник, 05.Апр.2010, 15:15 | Сообщение # 3
функциональная диагностика
OFFлайн
Российская Федерация

лечится подбором резистора, который задает частоту оборотов 3000 Гц.
если память не изменяет, то он порядка 30кОм

DenVer_01Дата: Понедельник, 05.Апр.2010, 17:31 | Сообщение # 4
Завсегдатай
У вас сообщений: 247
сервисный инженер
OFFлайн
Российская Федерация

Брянск
Как отвечают на заводе-производителе это сделано специально что бы уберечь двигатель от перегрузок!

енотДата: Понедельник, 05.Апр.2010, 18:00 | Сообщение # 5
функциональная диагностика
OFFлайн
Российская Федерация

у старых моделей двигатель на 3000 об. запускался сразу. на новых моделях, в которых замок электромагнитный, наблюдается такая фигня... как говорят специально. как я и говорил выше определяется это номиналом резистора, который задает эти обороты (угол наклона пилы на входе 1006ВИ1)

lwwДата: Понедельник, 05.Апр.2010, 19:04 | Сообщение # 6
Стажер
У вас сообщений: 5
инженер по ремонту и обслуживанию
OFFлайн
Российская Федерация

Красноярск
По паспорту время достижения рабочего режима - не более 3 мин. Про разгон ничего нет
Ну раз специально, так тому и быть. Спасибо всем за участие

helgeДата: Понедельник, 12.Апр.2010, 10:57 | Сообщение # 7
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан

Bishkek
На 1000 и 1500 об/мин плавный разгон получается автоматически. А на 3000 об/мин, если двигатель сразу включить на полную скорость, то бьются пробирки в роторе. Поэтому в цепь задания частоты вращения на 3000 об/мин включена задержка подачи полного напряжения. Это выполнено на транзисторе VT4 с электролитическим конденсатором C13 в цепи базы. Пока конденсатор разряжен, транзистор закрыт и разгон осуществляется пониженным напряжением, определяемым резистором R27 (51ком) между коллектором и эмиттером транзистора. За время заряда конденсатора ротор плавно разгоняется, пробирки успевают принять горизонтальное положение. После заряда конденсатора (около 5сек.)транзистор открывается, на схему управления идет полное напряжение и двигатель разгоняется до максимальной частоты вращения.
В Вашем случае рекомендуется проверить именно эту цепочку (VT4, VD14, R25, R27, R6*, C13) на соответствеие номиналов и на отсутствие обрывов.
Успехов.


Обязательно указывайте:
1. Полное наименование центрифуги
2. Год выпуска
3. Подробное описание неисправности

DenVer_01Дата: Пятница, 21.Май.2010, 12:31 | Сообщение # 8
Завсегдатай
У вас сообщений: 247
сервисный инженер
OFFлайн
Российская Федерация

Брянск
И снова все новые проблемы. Пришли центрифуги для ремонта при диагностике выяснилось, что скорость вращения хоть на 1 тыс., хоть на 3 тыс. одинаковая, плата визуально цела. Прошу помочь с выявлением неисправности.

NAVAHДата: Пятница, 21.Май.2010, 12:49 | Сообщение # 9
Участник
У вас сообщений: 84
элекромеханик
OFFлайн
Российская Федерация

Мурманск
А так-то какая скорость на вид?

DenVer_01Дата: Пятница, 21.Май.2010, 12:58 | Сообщение # 10
Завсегдатай
У вас сообщений: 247
сервисный инженер
OFFлайн
Российская Федерация

Брянск
3000

NAVAHДата: Пятница, 21.Май.2010, 13:49 | Сообщение # 11
Участник
У вас сообщений: 84
элекромеханик
OFFлайн
Российская Федерация

Мурманск
а с симистором что? BT139 поставь,если сдох.
opn3.02old.wmf (63.9 Kb)


Сообщение отредактировал NAVAH - Пятница, 21.Май.2010, 13:57

helgeДата: Пятница, 28.Май.2010, 12:24 | Сообщение # 12
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан

Bishkek
Частоту вращения мерили с ротором и вставленными гильзами под пробирки, или без. Если без, то все правильно. Она и будет на всех диапазонах максимальная. Т.е. центрифуга обеспечивает заданную частоту вращения только с установленным на вал двигателя ротором и со вставленными в ротор пластиковыми гильзами под пробирки.
Какого года выпуска центрифуги? С замком или без. Индикатор крышки двухцветный?
Возможно вышел из строя симистор КУ208Г.
Еще проверьте стабилизатор 10В на транзисторе VT1. Эти 10В должны быть на 4,8 ножках КР1005ВИ1, и на контактах 2, 3, 4 разъема Х1 при нажатых кнопках "1,0", "1,5" и "3,0" соответственно.


Обязательно указывайте:
1. Полное наименование центрифуги
2. Год выпуска
3. Подробное описание неисправности

aduardДата: Понедельник, 07.Фев.2011, 19:17 | Сообщение # 13
Участник
У вас сообщений: 65
электромеханик
OFFлайн
Российская Федерация

казань
1.при вкл кнопки пуск пробиркодержатель не запускается,вал не крутится
2.частота вращения пробиркодержателя одинакова на всех частотах


гайнулин

Сообщение отредактировал aduard - Понедельник, 07.Фев.2011, 19:53

babysh-mДата: Понедельник, 07.Фев.2011, 20:53 | Сообщение # 14
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Прочитайте http://www.medteh.info/forum/32-1758-1

aduardДата: Понедельник, 07.Фев.2011, 21:18 | Сообщение # 15
Участник
У вас сообщений: 65
электромеханик
OFFлайн
Российская Федерация

казань
ничего не подходит к сожалению

гайнулин

renmasterДата: Понедельник, 07.Фев.2011, 21:54 | Сообщение # 16
OFFлайн
Российская Федерация

Россия
Quote (aduard)
1.при вкл кнопки пуск пробиркодержатель не запускается,вал не крутится 2.частота вращения пробиркодержателя одинакова на всех частотах

так некрутиться однаково или стоит - определись что происходит unknown
aduard, правельную ссылку на тему babysh-m, указал, посмотри внимательно yes

aduardДата: Понедельник, 07.Фев.2011, 22:00 | Сообщение # 17
Участник
У вас сообщений: 65
электромеханик
OFFлайн
Российская Федерация

казань
не крутиттся при вкл пуска

гайнулин

helgeДата: Вторник, 08.Фев.2011, 10:35 | Сообщение # 18
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан

Bishkek
1. Какой год выпуска центрифуги.
2. Опишите порядок включения подробней (в каком положении переключатель скорости, стоит ли на валу пробиркодержатель, установлены ли в пробиркодержатель пластиковые гильзы для пробирок и т.д.). Какая индикация горит в процессе работы?
3. Если не крутится при включении пуска, то в каком случае крутится?

P.S. Хотите быстрый и точный ответ - расписывайте проблемы поподробней.


Обязательно указывайте:
1. Полное наименование центрифуги
2. Год выпуска
3. Подробное описание неисправности

babysh-mДата: Вторник, 08.Фев.2011, 16:50 | Сообщение # 19
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Quote (aduard)
не крутиттся при вкл пуска

У меня в больнице мед сестры пишут подробнее. Описывай неисправность полностью, а то надоело гадать на кофейной гуще. ireful

aduardДата: Вторник, 08.Фев.2011, 19:33 | Сообщение # 20
Участник
У вас сообщений: 65
электромеханик
OFFлайн
Российская Федерация

казань
1. год выпуска 2006
2. на валу стоит пробиркодержатель с пластмасовыми гильзами
3 при вподнятии крышки загорается красная лампочка когда крышку закрываешь загорается зеленная нажимаю пуск вал не крутится но через некоторое время вал начинает крутится но при этом скорости частот вращения при переключении не меняются (переключение скорости делаю при выкл вале)

большое спасибо нашел причину всех замарочек отрегулировал электромагнитный тахогенератор который стоит на верху двигателя изменяя зазор между сердечником и шесмтеренкой изменил величину напряжения и цинтрифуга заработала (см http://www.medteh.info/forum/32-2637-1 )
Всем большое спасибо yes


гайнулин

helgeДата: Среда, 09.Фев.2011, 06:20 | Сообщение # 21
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан

Bishkek
Ух.
Чем дальше, тем меньше понял.
На центрифуге ОПн-3.02 нет электромагнитного тахогенератора. Ни сверху, ни снизу. Нет его и на цифровой модификации ОПн-3М. Там стоит оптический датчик оборотов. Единственный электромагнитный тахогенератор стоит на центрифуге ОПн-8.
Ну и что вы регулировали? И на какой центрифуге?


Обязательно указывайте:
1. Полное наименование центрифуги
2. Год выпуска
3. Подробное описание неисправности

STarasДата: Среда, 09.Фев.2011, 08:50 | Сообщение # 22
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
helge, не расстраивайтесь. Еще весь год впереди. На досуге можете почитать все посты товарища. Учится человек. Может что не так назвал - с кем не бывает.

Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

aduardДата: Среда, 09.Фев.2011, 19:18 | Сообщение # 23
Участник
У вас сообщений: 65
электромеханик
OFFлайн
Российская Федерация

казань
извините за непонимание да я давно уже не работал в области медаппаратуры поэтому прав Staras
yf данный момент у меня аппарат цинтрифуга ОПн_3.2
на данный момент у меня вал крутится с опозданием что делать дальше можете мне подсказать?


гайнулин

helgeДата: Четверг, 10.Фев.2011, 13:50 | Сообщение # 24
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан

Bishkek
1. На режимах 1.0 и 1.5 тоже начинает вращаться с опозданием, или только на режиме 3.0?
2. Соответствуют ли реальные обороты режимам 1.0, 1.5 и 3.0?


Обязательно указывайте:
1. Полное наименование центрифуги
2. Год выпуска
3. Подробное описание неисправности

denis67Дата: Пятница, 15.Ноя.2013, 17:54 | Сообщение # 25
Заглянувший
У вас сообщений: 2
менеджер
OFFлайн
Российская Федерация

Северодвинск
helge, Добрый день. Помогите.

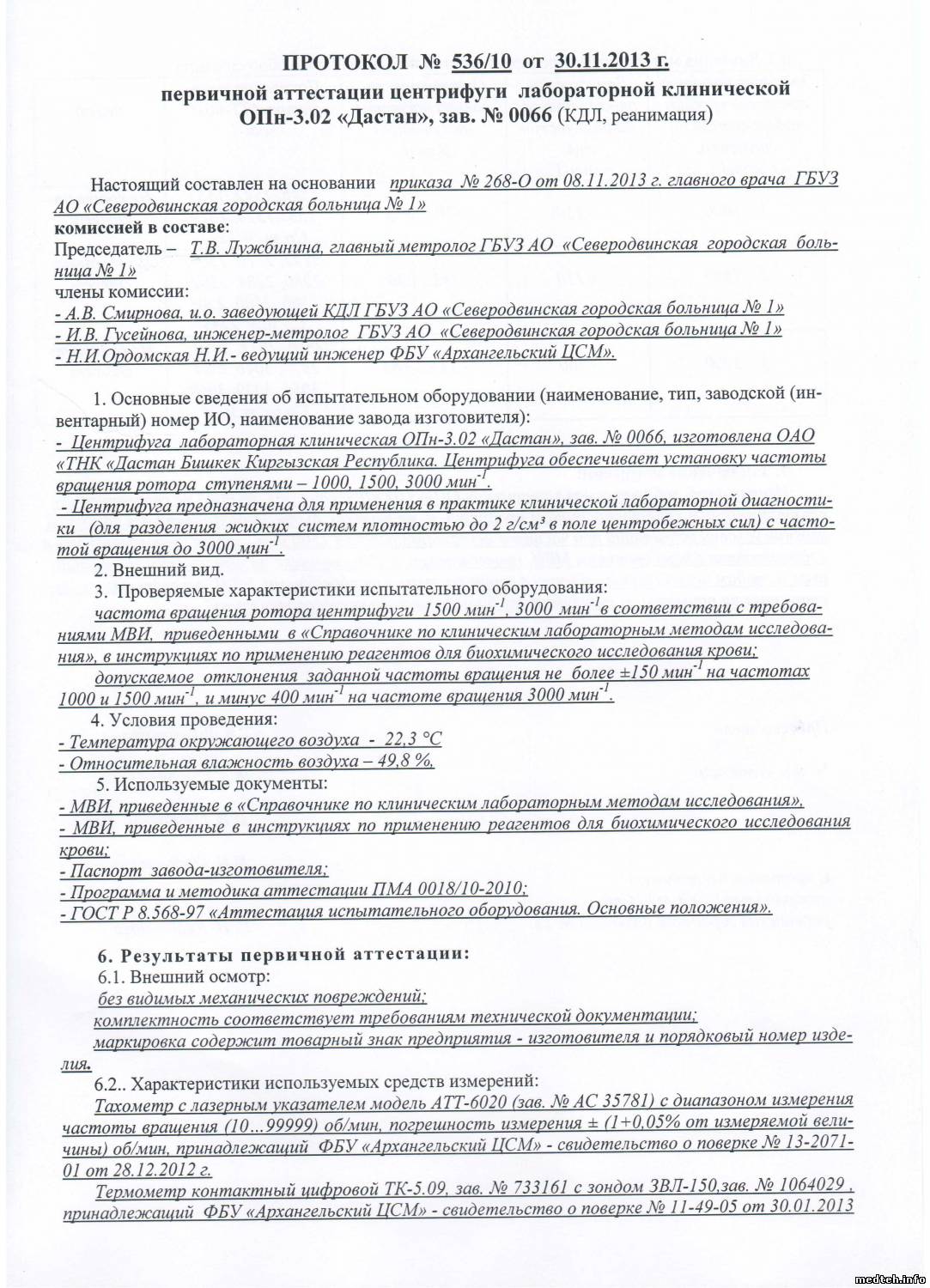

В августе поставили центрифугу ОПН-3.02 в ЛПУ, они провели некую "аттестацию" и она показала превышение реального числа оборотов по сравнению с заданными.
Как нам исправить это, не отправляя аппарат на завод? Не обязательно "разжевывать" каждое слово в ответе - у нас есть инженеры :)


Сообщение отредактировал denis67 - Пятница, 15.Ноя.2013, 17:58

DimitriusДата: Пятница, 15.Ноя.2013, 21:54 | Сообщение # 26
У вас сообщений: 411
инженер
OFFлайн
Украина

Украина
Цитата denis67 ()
Как нам исправить это


Если смотреть на центрифугу спереди там где панель управления, то на правой стороне есть паз, который закрывается резиновой заглушкой. Снимаете заглушку и получаете 3 резистора, ну а дальше тахометр и отвёртку

helgeДата: Суббота, 16.Ноя.2013, 12:27 | Сообщение # 27
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан

Bishkek

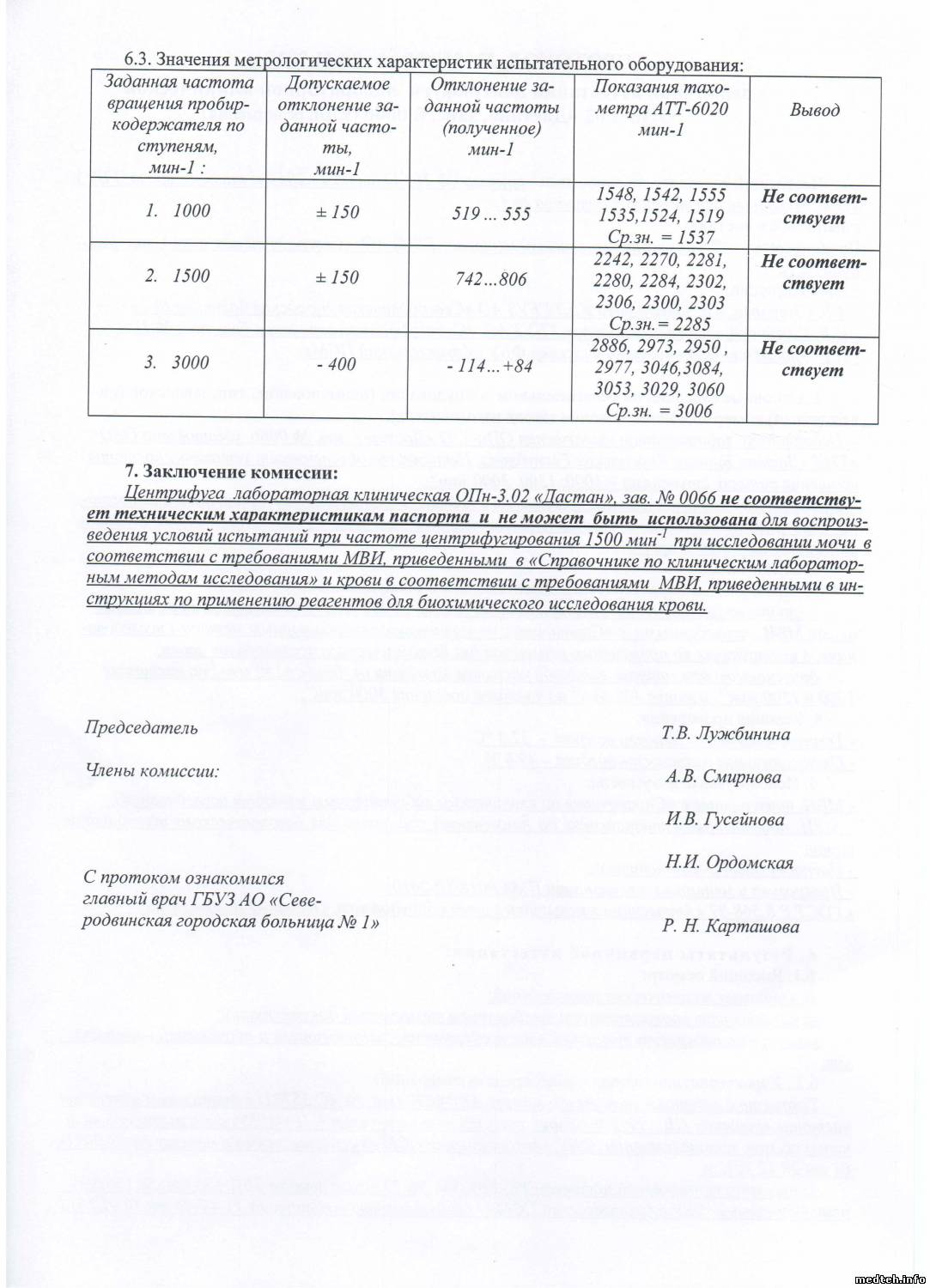

Контрольные измерения частоты вращения ротора на этой центрифуге должны проводится при всех установленных в ротор пластиковых гильзах (10 штук) и при напряжении питания 220±5В.
Судя по данным измерений, прилагаемых к протоколу, используемый Вами лазерный тахометр безбожно врет, либо его неверно используют. Посудите сами. Применяемый в центрифуге асинхронный двигатель даже теоретически не может выдать частоту вращения выше 3000 об/мин при частоте питающей сети 50 Гц. А Вы намеряли аж 3084 в одном из измерений. Фактически этот двигатель в режиме 3,0 выдает свое максимально возможное значение (на полное напряжение питающей сети). Это около 2700 об/мин. Самое большое значение, которое мне довелось видеть при производстве центрифуг, это 2780 об/мин. Поэтому могу предположить, что Ваш тахометр завышает показания (или он неправильно засинхронизировался при измерении) оборотов на 400. Отсюда следует вывод, что и на других оборотах измерения неверны.
Исходя из опыта эксплуатации лазерных тахометров могу сказать, что они очень критичны к контрастности меток на поверхности измерения, на которую фокусируется световое пятно. Если контрастность между темным и светлым сектором невелика или ширина меток слишком узкая, то он может реагировать даже на царапины на роторе и на следы пальцев от рук на блестящей поверхности ротора, искажая тем самым результаты измерений.
Поэтому, прежде чем переходить к подстройке, разберитесь сначала со своим тахометром.
Ну и сама подстройка.
Как правильно указал Dimitrius, с правой стороны корпуса центрифуги находится резиновая заглушка. Если ее снять, то за ней можно увидеть 3 подстроечных резистора. Самым дальним (ближе к задней стенке) подстраивают частоту вращения в режиме 1000 об/мин. Средним - в режиме 1500 об/мин. Ближний - трогать не надо.
Подстройку нужно производить при указанных выше условиях, в установившемся режиме (через 2-3 минуты после включения) контролируя фактическую частоту вращения с помощью бесконтактного тахометра (лазерного или стробоскопического).
Успехов.


Сообщение отредактировал helge - Суббота, 16.Ноя.2013, 12:32

denis67Дата: Вторник, 19.Ноя.2013, 14:16 | Сообщение # 28
Заглянувший
У вас сообщений: 2
менеджер
OFFлайн
Российская Федерация

Северодвинск
Спасибо большое, завтра встречаемся с тахометристкой около центрифуги :-) Напишу о результатах. Уже запасся маленькой отверткой.

swinДата: Вторник, 19.Ноя.2013, 18:11 | Сообщение # 29
У вас сообщений: 369
врач КЛД, техник-электрик
OFFлайн
Российская Федерация

Воронеж
Коллеги, а какая еще, на йух у центрифуг "аттестация"? Обороты считают и сравнивают с паспортными? Кто велел и когда?

CorvairДата: Среда, 20.Ноя.2013, 10:18 | Сообщение # 30
Участник
У вас сообщений: 102
Медицинская генетика
OFFлайн
Российская Федерация

Якутск
Цитата swin ()
а какая еще, на йух у центрифуг "аттестация"?

На GLP похоже, у буржуев вроде так принято

helgeДата: Среда, 20.Ноя.2013, 10:30 | Сообщение # 31
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан

Bishkek
Цитата denis67 ()
Уже запасся маленькой отверткой.

Еще раз повторюсь, сначала разберитесь с измерительным оборудованием. Судя по протоколу, с центрифугой все нормально и без подстройки. А то накрутите, и будут у Вас или анализы не верные или бой пробирок получите. Ориентируйтесь примерно так. В режиме 3,0 должно быть около 2700 об/мин. Плюс-минус 50. Если измеренное значение сильно отличаются, то проверяйте тахометр. Только после этого можно судить оборотах в режимах 1,0 и 1,5.

Цитата swin ()
Коллеги, а какая еще, на йух у центрифуг "аттестация"?

В паспорте на центрифуги отсутствует периодическая проверка параметров изделий. Они должны соответствовать допустимым значениям в течении всего паспортного срока эксплуатации. Полная аттестация изделий проводится при регистрации изделия на территории страны. Все продаваемые наши изделия сертифицированы, зарегистрированы и разрешены к эксплуатации в России, Казахстане, Украине, Белоруссии и др. странах СНГ.

swinДата: Среда, 20.Ноя.2013, 15:40 | Сообщение # 32
У вас сообщений: 369
врач КЛД, техник-электрик
OFFлайн
Российская Федерация

Воронеж
helge, если "В паспорте на центрифуги отсутствует периодическая проверка параметров изделий", то что коллеги делают? Регистрируют новую модель центрифуги на территории РФ? Или сертифицируют? Прошу пояснить- никогда не видел, чтобы центрифуги в лаборатории проверяли на соответствие заданному числу оборотов. Существует такое положение/распоряжение?

helgeДата: Четверг, 21.Ноя.2013, 11:11 | Сообщение # 33
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан

Bishkek
Не могу точно сказать. Не знаю. Однако в Ваших сервисных центрах наверняка заставляют все приборы ежегодно таскать на проверку и поверку. (В наших так точно делают.) На это есть соответствующее распоряжение. Наверное с медициной то же самое. Периодическая аттестация лабораторий и всего оборудования. Вроде это входит в обязанности РосЗдравНадзора.

Сообщение отредактировал helge - Четверг, 21.Ноя.2013, 11:16

swinДата: Четверг, 21.Ноя.2013, 17:16 | Сообщение # 34
У вас сообщений: 369
врач КЛД, техник-электрик
OFFлайн
Российская Федерация

Воронеж
Средства измерения - да, типа поверяют. Но центрифуги? Может просто не наблюдал такого... Они и шприцы готовы поверять на точность - деньги только давай. (-:

TariKДата: Среда, 07.Май.2014, 16:46 | Сообщение # 35
Стажер
У вас сообщений: 5
БиМАиС
OFFлайн
Российская Федерация

Севастополь
Есть ли у кого-нибудь паспорт на ОПн-3М. Залейте в хранилище. заранее благодарен

groznyuДата: Среда, 07.Май.2014, 16:46 | Сообщение # 36
Стажер
У вас сообщений: 32
инженер наладчик
OFFлайн
Казахстан

Павлодар
Нет питания на магнитную катушку которая открывает крышку, также нужна схема к самой центрифуге.

.
На основной схеме есть две микросхемы одна отвечает за регуляторы скорости а вот за что отвечает 2ая не понятно, все вроде проверил, даже заменил микросхему которая непонятно для чего но питания так и нет на магнитное реле.

.
Сколько нужно сообщений оставить?)
Нашёл в файловом хранилище схемы, но скачать не могу ...

.
Проблема решена.


Сообщение отредактировал groznyu - Пятница, 23.Июл.2010, 08:39

михалыч-601Дата: Четверг, 02.Апр.2015, 18:32 | Сообщение # 37
У вас сообщений: 50
ремонтник
OFFлайн
Украина

кременчуг
центрыфуга ОпН 3.02.не срабатывает солиноид замка. при вкл. солиноида напругга падает с 24 до 20аольт.
какой номинальный ток через солиноид,какое напряжение выходит с трансформатора в меня 20вольт


будте здоровы !!!

Aleksandr_dlinniyДата: Четверг, 26.Ноя.2015, 21:43 | Сообщение # 38
Участник
У вас сообщений: 56
Инженер
OFFлайн
Российская Федерация

Владимир
Доброго времени суток.
Столкнулся с такой же проблемой, нет регулировки скорости - всегда вращается на скорости 1000 об/мин, симистор целый, 1006ВИ1 тоже, даже менял на NE555 - не помогло. Центрифуга ОПН-3УХЛ3.2 2004 года, без замка.
Схема старая, без транзисторов, 2-а стеклянных стабилитрона, 5-ть красных диодов с жёлтой точкой, почему-то на аноде (меня это сильно удивило), все звонятся нормально.

zussДата: Понедельник, 11.Янв.2016, 11:11 | Сообщение # 39
Стажер
У вас сообщений: 5
сервис-инженер
OFFлайн
Казахстан

Усть-Каменногорск
Всем здравствуйте.
Форумом, как таковым, пользуюсь впервые, т.ч. помогите, пожалуйста. ОПн-3.02 нет вращения на 3000 об/мин, при этом двигатель издает кратковременный звук нагрузки при включении, а потом тишина.

TimДата: Понедельник, 21.Мар.2016, 22:50 | Сообщение # 40
Участник
У вас сообщений: 50
инженер
OFFлайн
Российская Федерация

Новороссийск
День добрый.
У меня проблема с 1500 оборотами. Двигатель гудит не вращаясь. Другие режимы работают.

Форум медтехников » Медицинское оборудование (тех. разделы) » Лабораторное оборудование » Центрифуга ОПн-3.02 "Дастан" (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Анализатор иммунофере...[pmtlab (29.Мар.2024)]
2. Программа eFilm[Serg88 (28.Мар.2024)]
3. УЗИ Mylab 50 ф.ESAOTE...[valentin17 (28.Мар.2024)]
4. Источник света (освет...[РемБаза (28.Мар.2024)]
5. Анализатор биохимичес...[Crossword (27.Мар.2024)]
6. Стерилизатор паровой ...[homen (27.Мар.2024)]
7. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
8. Стерилизаторы паровые...[bektyish (27.Мар.2024)]
9. Анализатор биохимичес...[ЮраВо (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. Сервисный мануал пере...[07.Мар.2024]
3. Hitachi Noblus TECHNI...[07.Мар.2024]
4. Руководство Пользоват...[06.Мар.2024]
5. Сервисная инструкция ...[01.Фев.2024]
6. Сервисный мануал Sysm...[11.Янв.2024]
7. УЗТ 1.07Ф (схемы)[06.Дек.2023]
8. ПО для OEC 9800 9900 ...[04.Ноя.2023]
9. мануал[31.Авг.2023]
10. GE OEC 9900 Сервисные...[23.Авг.2023]
1. KrakenMup[29.Мар.2024]
2. Биггиз123[28.Мар.2024]
3. RestorG[28.Мар.2024]
4. vmpprogr[28.Мар.2024]
5. semen81[28.Мар.2024]
6. kostushka[27.Мар.2024]
7. Avames[27.Мар.2024]
8. vyugov[27.Мар.2024]
9. avch[27.Мар.2024]
10. Ivpol[26.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
