Лабораторные центрифуги из Бишкека
helgeДата: Среда, 30.Июн.2010, 10:50 | Сообщение # 1
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Кыргызстан, г.Бишкек. Проектируем и выпускаем центрифуги лабораторные медицинские. Те самые, которые Вы ремонтируете.
Так что, если по нашим изделиям будут вопросы или предложения - всегда пожалуйста, проконсультируем и примем к сведению.

Центрифуги (по состоянию на 30.06.2010 года):
ОС-6М - снята с производства с 01.06.10
РС-6 - снята с производства с 01.01.11
ОС-6МЦ - выпускается взамен ОС-6М. Цифровая, с процессорным управлением.
РС-6МЦ - выпускается взамен РС-6. Цифровая, с процессорным управлением, асинхронным двигателем и преобразователем частоты, новым холодильным агрегатом фирмы Danfos. Добавлены дополнительные ротора.
ОПн-8 - ввиду большой популярности, выпускается до сих пор.
ОПн-12 - выпускается с 2006 года взамен ОПн-8. Цифровая, с процессорным управлением. Частотой вращения до 12000. Используются роторы, аналогичные ОПн-8.
ОПн-3.01, ОПн-3.02 - простые трехскоростные центрифуги до 2700 оборотов. Отличаются только корпусом - пластиковый или сварной металлический соответственно.
ОПн-3М - центрифуга типа ОПн-3.01, в таком же пластиковом корпусе, только цифровая, с процессорным управлением.
ОПн-3.03, ОПн-3.04, ОПн-3.05 - центрифуги, аналогичные ОПн-3.01, 3.02, 3М, только с ротором под 24-е пробирки типа вакутайнер.
Цн-12 - выпуск планируется с 2011года. По параметрам аналогичная ОС-6МЦ, только настольный вариант, с немецким асинхронным двигателем. Улучшенный дизайн. Дополнительные функциональные возможности. До 12000 оборотов. Набор роторов аналогичный ОС-6МЦ и РС-6МЦ. Добавлены дополнительно роторы на 12000 оборотов.
ЦРн-12 - выпуск планируется с конца 2011 года. Настольная рефрижераторная версия центрифуги Цн-12.
.
Перечень центрифуг, выпускаемых на 09.09.2020 года, либо обеспечиваемых запчастями, принадлежностями или роторами.
ОС-6М, РС-6 - напольные аналоговые центрифуги с коллекторным двигателем. Сняты с производства в 2010 году. В данный момент для них возможна только поставка сменных роторов.
РС-6МЦ, ОС-6МЦ - напольные микропроцессорные центрифуги с асинхронным приводом и частотой вращения до 6000 об/мин и набором угловых и бакетных роторов объемом до 6 л.
ЦР-12, ЦН-12 - напольные микропроцессорные центрифуги с асинхронными двигателем фирмы Hanning, с частотой вращения до 12000 об/мин и набором угловых и бакетных роторов объемом до 4 л.
ОПН-3.01, ОПН-3.02, ОПН-3.03, ОПН-3.04 - простые настольные центрифуги с не сменными роторами и частотами вращения 1000, 1500, 2700 об/мин.
ОПН-3М, ОПН-3М-05 - настольные центрифуги с микропроцессорным управлением и частотами вращения от 500 до 2700 об/мин.
ОПН-8 - настольная аналоговая (TDA1085C) центрифуга с набором угловых роторов и частотами вращения до 8000 об/мин.
ОПН-12 - настольная микропроцессорная центрифуга с набором угловых роторо и частотами вращения до 12000 об/мин.
ОПН-0539 - новая настольная микропроцессорная центрифуга с частотным преобразователем и асинхронным двигателем фирмы Hanning. Набором сменных угловых и бакетных роторов и частотами вращения до 5000 об/мин.
ОПН-1626 - новая настольная микропроцессорная центрифуга с частотным преобразователем и асинхронным двигателем фирмы Hanning. Набором сменных угловых и бакетных роторов и частотами вращения до 16000 об/мин.
АС-1254 - модификация центрифуги ЦР-12 с набором роторов для нефтехимической промышленности.

Все остальные, не упомянутые в данном списке центрифуги и их прежние модификации, сняты с производства и по состоянию на 09.09.2020 года запасными частями не обеспечиваются.
.

STarasДата: Воскресенье, 20.Ноя.2011, 00:38 | Сообщение # 81
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно

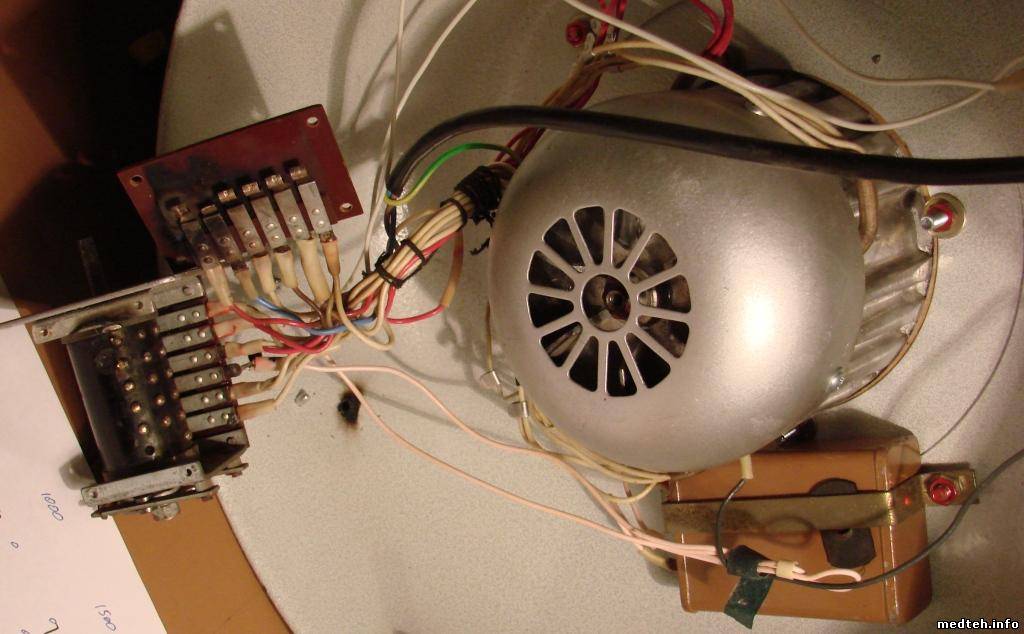

Центрифуга ЦЛК-1. 2004 года выпуска, зав. №289, двигатель Модель 88...(на последнюю цифру пришлась заклепка).
Двигатель в отличном состоянии, а вот переключатель скоростей - скончался.
При всовывании отверток и пускании искр вроде все вращается на всех скоростях.
Нет ли варианта схемы центрифуги с таким двигателем, но с галетным переключателем.
А то придется самому соображать алгоритм переключения.

DimitriusДата: Воскресенье, 20.Ноя.2011, 22:55 | Сообщение # 82
У вас сообщений: 411
инженер
На заявках
Украина

Украина

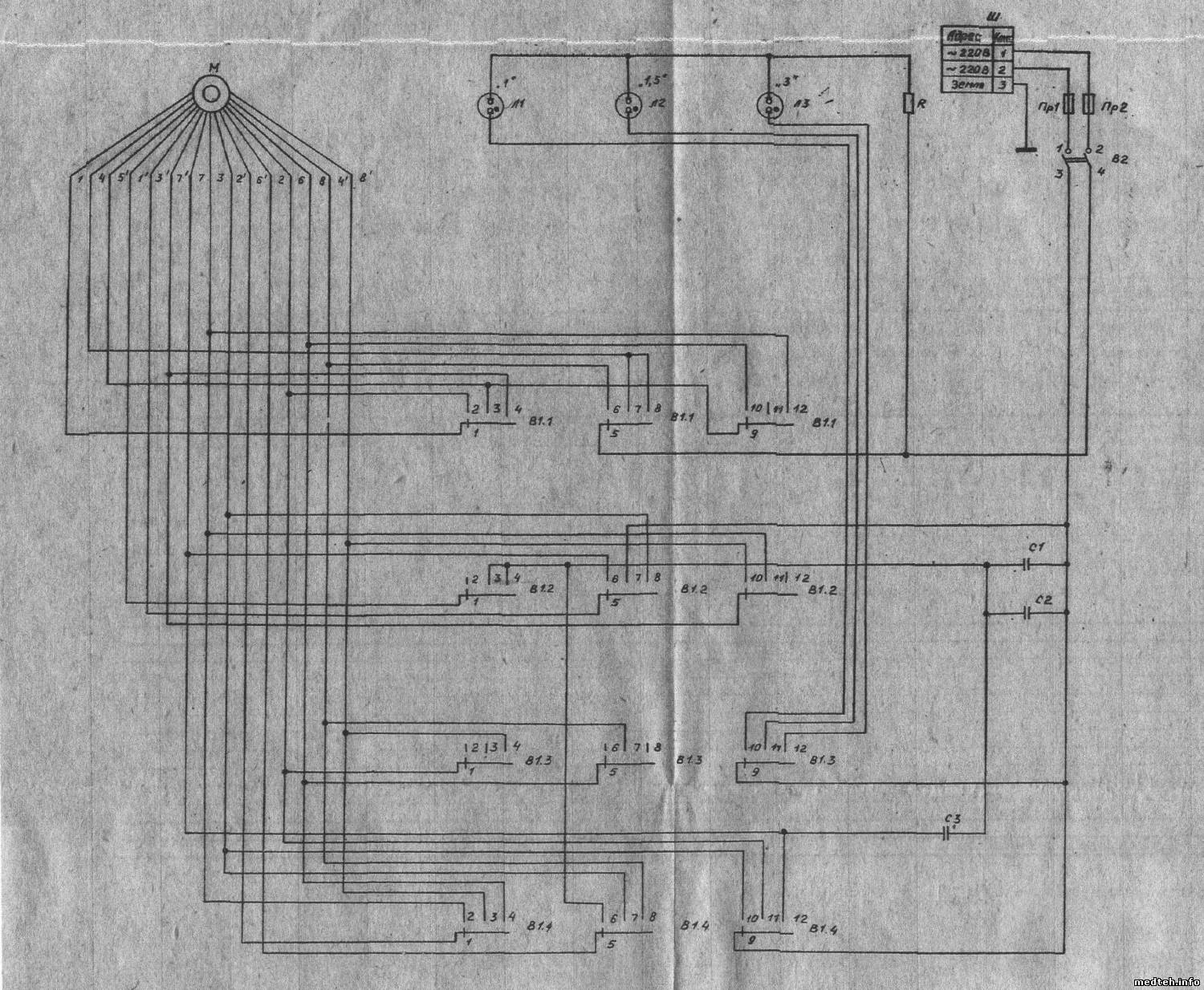

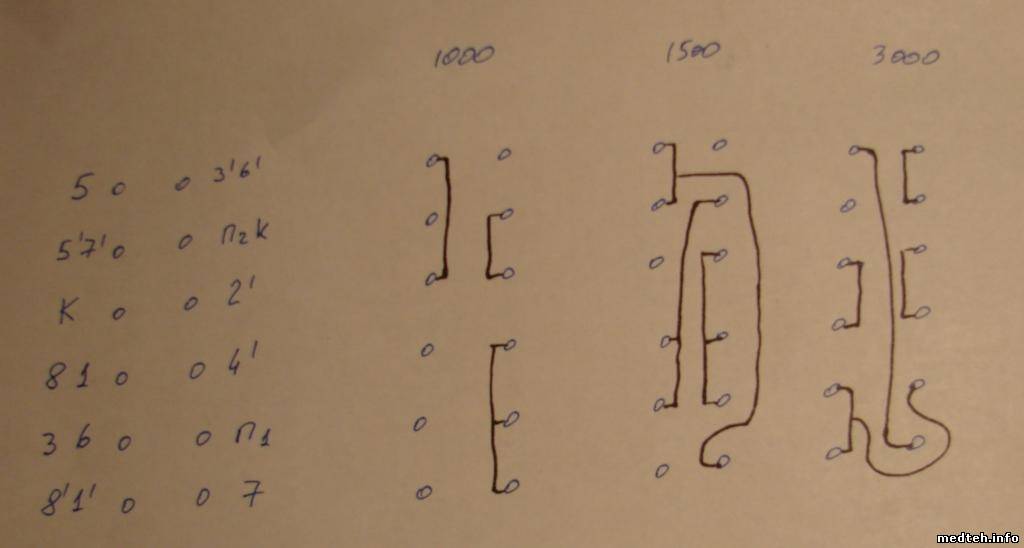

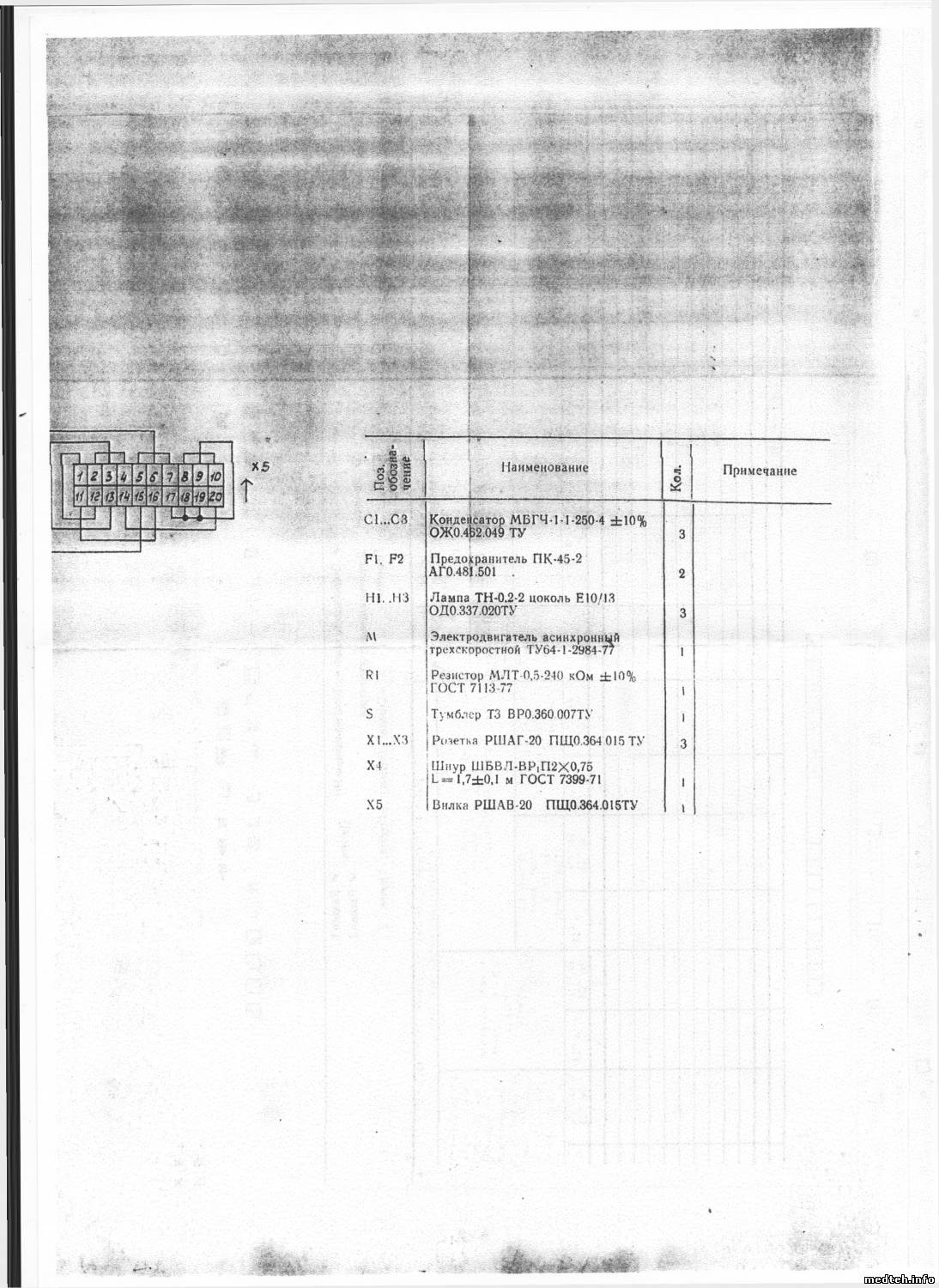

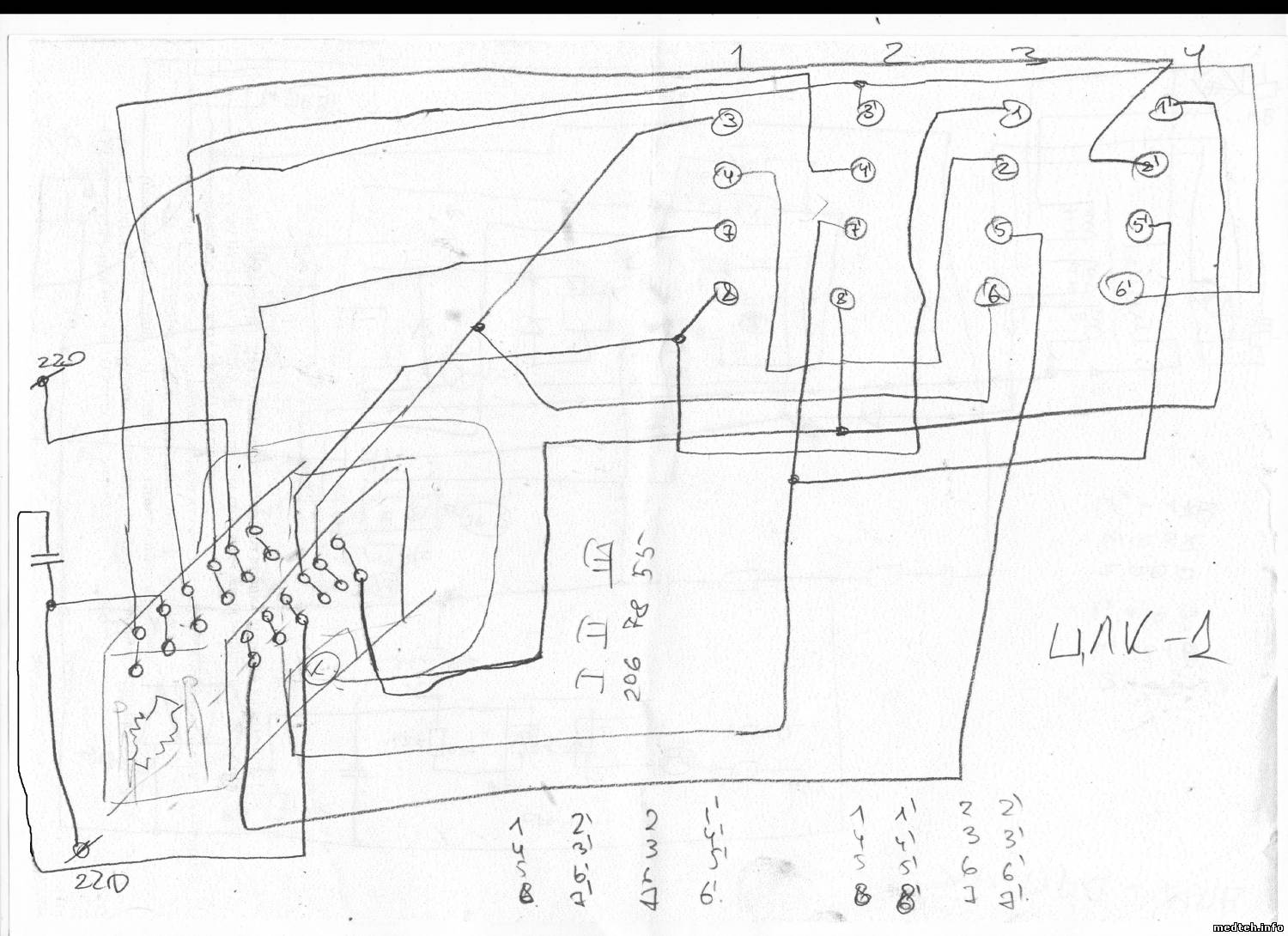

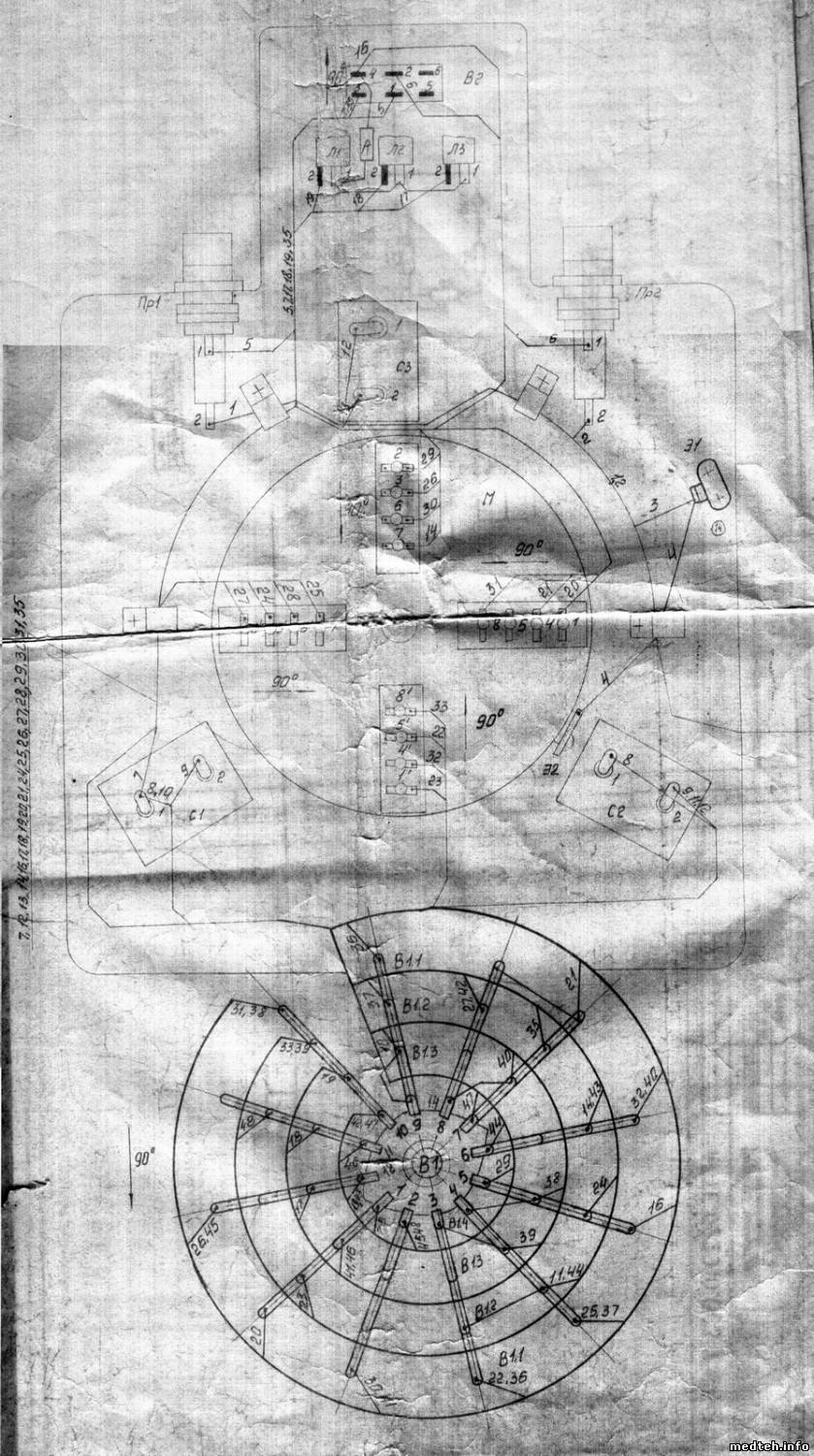

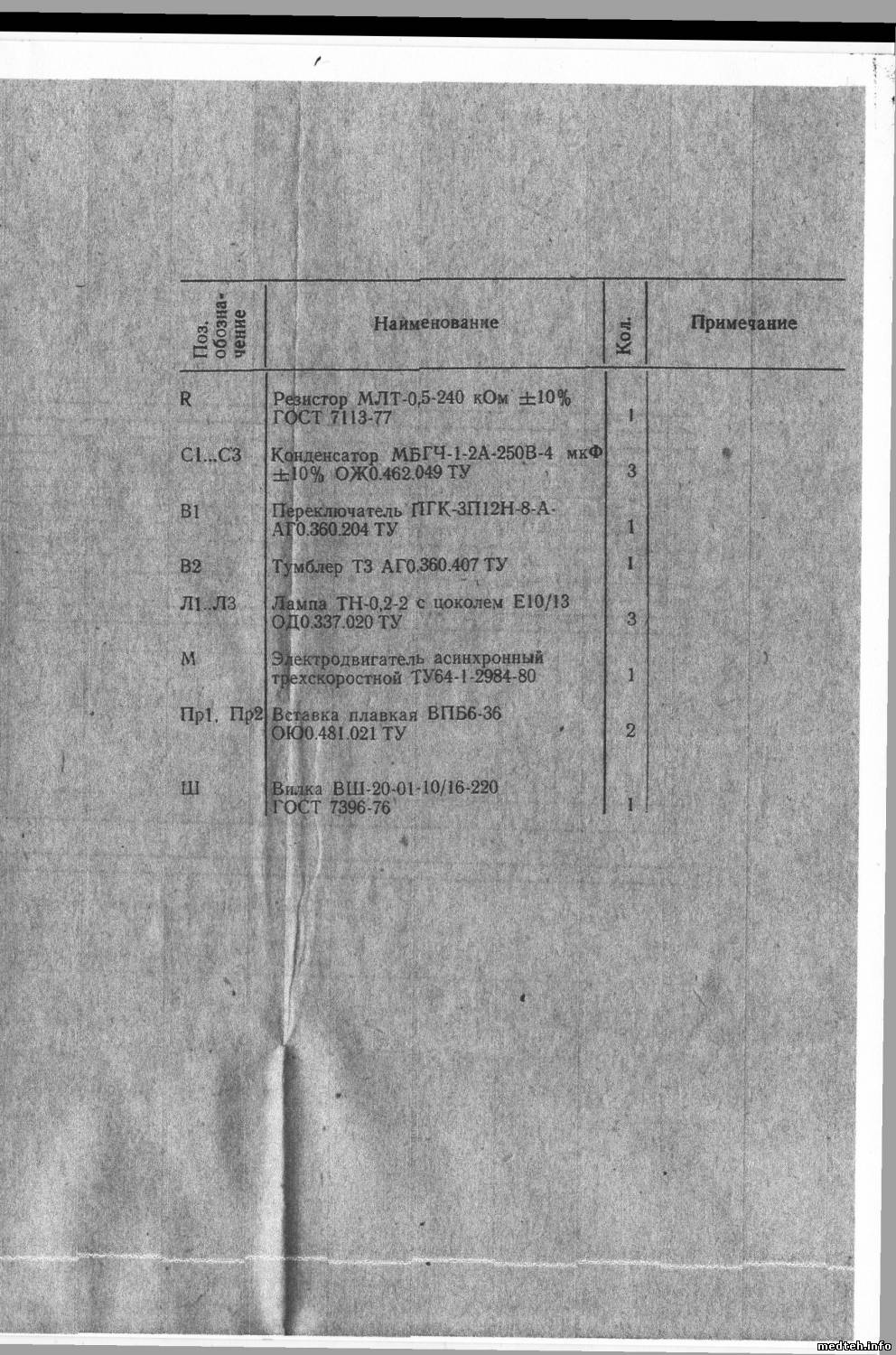

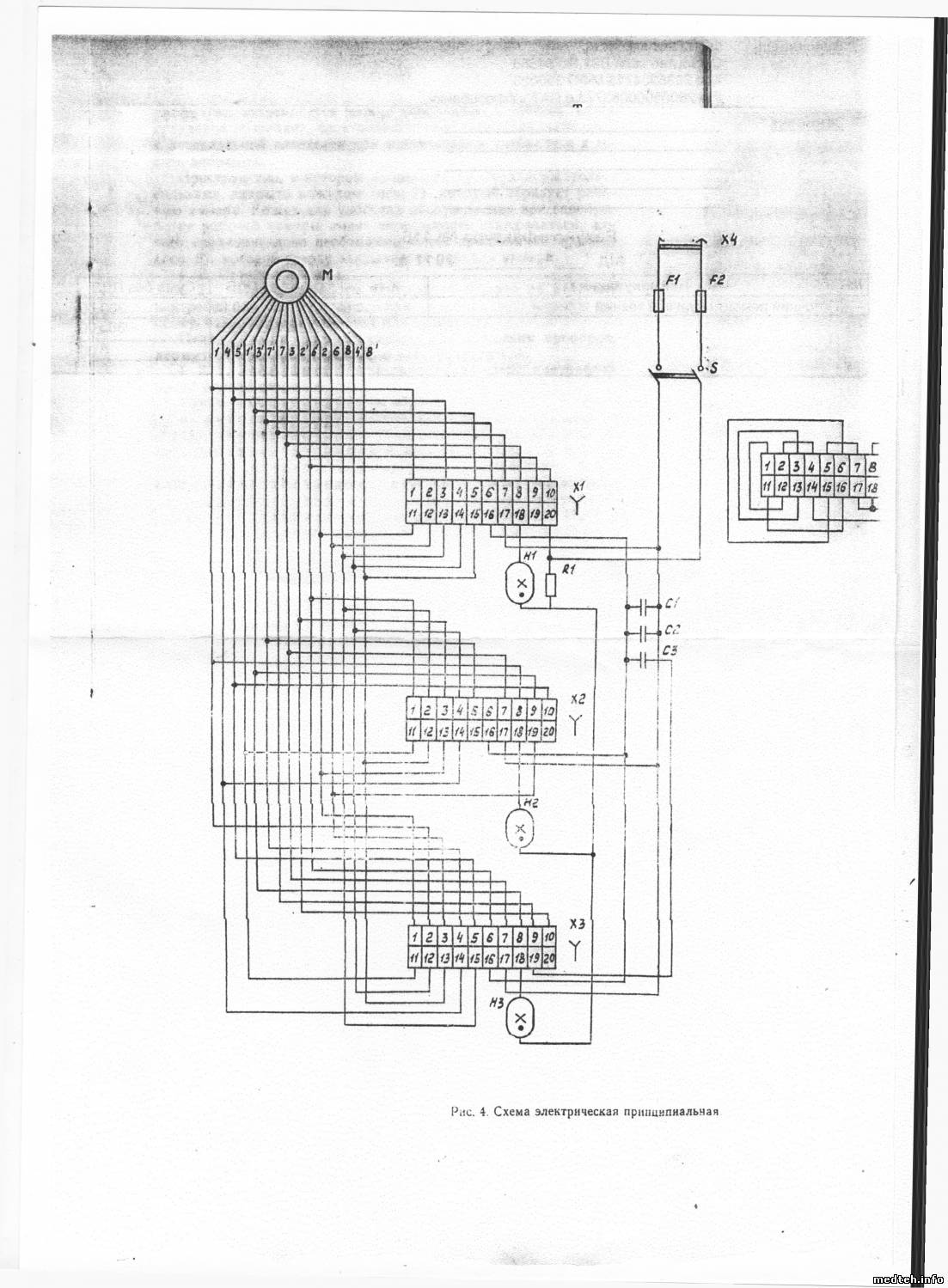

STaras, вот выкладываю несколько вариантов и перерисовку вручную blush . Ручной рисунок вроде бы как раз по твоему счастью. drinks
2002319.jpg(172.7 Kb) · 5887257.jpg(353.8 Kb) · 8804460.jpg(273.6 Kb) · 5372616.jpg(186.2 Kb) · 8313653.jpg(206.0 Kb)


Сообщение отредактировал Dimitrius - Воскресенье, 20.Ноя.2011, 22:56

STarasДата: Воскресенье, 20.Ноя.2011, 23:10 | Сообщение # 83
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Dimitrius, да рисунок соответствует. Но монтаж у меня не нарушен, просто надо заменить этот хитрый переключатель на что-то более доступно-распространенное.

DimitriusДата: Понедельник, 21.Ноя.2011, 00:04 | Сообщение # 84
У вас сообщений: 411
инженер
На заявках
Украина

Украина
Я лишь баловался набором галетного переключателя и то 1 раз(брал или 3 или 4 колодки) и вызваниваем сердечника старого переключателя соединял соответственно перерисовке biggrin

helgeДата: Понедельник, 21.Ноя.2011, 08:56 | Сообщение # 85
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Quote (Юрник)
Уважаемый Мастер,у центрифуги ОПн-3.02 выпуск 11.2007г.,при тем-ре 30 градусов наблюдается отказ раскручивать ротор на 1500и 3000 об.двигатель только гудит. Отказ исчезающий.Ротор рукой вращается легко.Нужна эл.схема.

А на 1000 что, нормально крутится?
Могу предположить, что двигатель клинит механически. Проверьте, у ротора двигателя должен быть небольшой осевой люфт(вверх-вниз). Он регулируется винтом с нижнего торца вала двигателя. Если люфта нет, то возможно при нагреве и линейном расширении заклинивание ротора.
Если по механике все в порядке, то смотрите обрывы обмоток и фазосдвигающего конденсатора. Если гудит, значит на одну из обмоток напряжение точно подается.
Схема есть в хранилище http://www.medteh.info/load/95-1-0-398

helgeДата: Понедельник, 21.Ноя.2011, 14:29 | Сообщение # 86
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Quote (STaras)
Центрифуга ЦЛК-1.

Центрифуга ЦЛК-1 выпускалась нами до 1981 года. Документация не сохранилась. Не знаю кто изготавливает их в 2004 году. Взамен нее стали выпускать ОПн-3 с трехскоростным асинхронным двигателем. Снята с производства в 1991 году. Именно в этом варианте стоял четырехэтажный галетный переключатель и именно ее схемы выложил Dimitrius. Могу дополнительно добавить "до кучи" монтажную схему этой центрифуги.


Сообщение отредактировал helge - Понедельник, 21.Ноя.2011, 14:31

STarasДата: Понедельник, 21.Ноя.2011, 18:16 | Сообщение # 87
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Quote (helge)
Не знаю кто изготавливает их в 2004 году
- да и мне подозрительно, чтоб такую надежную технику выпускали еще в 2004 году. По паспорту центрифуга ШХ2.779.001. Шильдик и на центрифуге и на двигателе от 2004 года. Логотип на паспорте - буква Ф в кольце (или кольцо в большой букве Ф - это как смотреть).
Буду ставить
Quote (helge)
четырехэтажный галетный переключатель
. Полезу по закромам.

TatarinДата: Вторник, 22.Ноя.2011, 07:29 | Сообщение # 88
Стажер
У вас сообщений: 14
электрик
На заявках
Российская Федерация

Тюмень
Добрый день! Меня интересует такой вопрос: почему центрифуги оборудуются двигателями постоянного тока?

helgeДата: Вторник, 22.Ноя.2011, 09:56 | Сообщение # 89
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Двигатели постоянного тока коллекторные (не путать с универсальными коллекторными) - самые простые в управлении. При управлении напряжением (обычный тиристорный или симисторный регулятор) получаются очень неплохие динамические характеристики. Еще одна причина - можно получить частоты вращения больше 3000 об/мин без всяких инверторов. Но им присущи недостатки - высокая цена, сильный шум, угольная пыль, относительно небольшой ресурс и требование обязательного периодического обслуживания.
Хотя в настоящее время тенденция сильно изменилась. Упали в цене и габаритах преобразователи частоты. Теперь практически за ту же цену, вместо двигателя постоянного тока можно поставить асинхронный с преобразователем частоты. Что и наблюдается в последнее время.
Универсальные коллекторные - это можно сказать, разновидность двигателя постоянного тока с последовательным возбуждением. Работают и от постоянного и от переменного тока. Они более дешевые и, как правило, высокооборотистые. Имеют очень небольшой момент. Поэтому на низких оборотах очень плохие характеристики. Применяются в основном в малогабаритных центрифугах с частотами от 6000 об/мин и выше. Управляются так же как и двигатели постоянного тока и имеют те же недостатки.

helgeДата: Вторник, 22.Ноя.2011, 10:11 | Сообщение # 90
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Quote (STaras)
Логотип на паспорте - буква Ф в кольце (или кольцо в большой букве Ф - это как смотреть)

Очень интересно. Это логотип нашего завода. Раньше назывался Физприборы. В начале 90-х было переименовано в Дастан и изменен логотип предприятия. Да и ТУ ШХ2.779.001 тоже наши. Это кто-то втихаря выпускает наши центрифуги под нашим прежним именем.
Можно было бы предположить, что их достали из запасников, перепроверили, перебили шильдики и продают как свежие. Но Вы сказали, что и двигатель 2004 года выпуска. А посмотрите даты выпуска остальных деталей (лампы, держатели предохранителей, конденсатор). И нельзя ли определить кто их производит и продает. Ну там паспорт и т.д. И хорошо бы фото центрифуги и шильдика.


Сообщение отредактировал helge - Вторник, 22.Ноя.2011, 10:14

medtehДата: Вторник, 22.Ноя.2011, 10:23 | Сообщение # 91
Admin


helge, надеюсь что с вашей помощью и других честных производителей мы сможем сделать отдельную ветку по всем левым..... где каждый будет знать что есть что...

OrmuzДата: Вторник, 22.Ноя.2011, 17:34 | Сообщение # 92
Заглянувший
У вас сообщений: 3
инженер
На заявках
Российская Федерация

Самара
Здравсвуйте. Центрифуга ОПн-3.02, нельзя окрыть крышку, зеленая лампочка загорается на десятый раз. Мне не совсем понятно от чего зависит цвет ее горения, от частоты вращения? Просто центрифуга стоит, а лампочка все равно не горит (даже красным). Спасибо.

helgeДата: Среда, 23.Ноя.2011, 15:43 | Сообщение # 93
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
По ГОСТу на безопасность лабораторного оборудования необходимо обеспечить защиту персонала от травм. В данном случае стоит блокировка крышки. Т.е. нельзя запустить центрифугу при открытой крышке и нельзя открыть крышку при работающей центрифуге. В центрифуге ОПн-3.02 нет датчика оборотов, чтобы определить вращается ротор или уже остановился. Поэтому здесь применяется временная задержка на открывание крышки после переключения в режим СТОП. Время настраивается на заводе и составляет около 1,5 минуты. За это время ротор полностью остановится. По истечении этого времени загорается зеленый светодиод и можно открывать крышку нажатием на соответствующую кнопку. При открытой крышке цвет светодиода меняется на красный, а после закрывания опять становится зеленым.
В некоторых случаях, при незагруженом или не полностью загруженом роторе остановка происходит немного быстрее. И случается так, что ротор уже остановился, а выдержка времени еще не закончилась и светодиод погашен.

OrmuzДата: Пятница, 25.Ноя.2011, 07:54 | Сообщение # 94
Заглянувший
У вас сообщений: 3
инженер
На заявках
Российская Федерация

Самара
Дело в том что диод вообще не горит зеленым, за несколько часов работы с центрифугой загорелся 2-3 раза, причем простаивала она по несколько минут. Для того чтобы загорелся зеленый приходилось туда-сюда дергать крышкой, что не всегда помогало. И не могли бы Вы выложить схему данной центрифуги здесь в теме, т.к. у меня нет прав на скачивание из архива.
Спасибо.

helgeДата: Пятница, 25.Ноя.2011, 15:24 | Сообщение # 95
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Quote (Ormuz)
И не могли бы Вы выложить схему данной центрифуги здесь в теме, т.к. у меня нет прав на скачивание из архива.

Держи.
opn3.01-3.02.rar(136.4 Kb)

spinДата: Воскресенье, 27.Ноя.2011, 21:59 | Сообщение # 96
Заглянувший
У вас сообщений: 1
никакой
На заявках
Украина

Киев
Всем - здравствуйте.
Жаль, что этот сайт мне не дал прав на скачивание файла из хранилища.
Но схему на центрифугу я все-таки нашел http://electro-tech.narod.ru/schematics/medical/labor/rs-6/rs-6_sh.rar.
Была неисправность с центрифугой РС-6. В больнице техника не было, попросили меня посмотреть. Проблема с ней была такая - не развивала обороты больше 2000 об/сек.
После исследования возможных причин, пришел к выводу, что где-то плохой контакт. На эту мысль меня натолкнуло
1) на 2000 об/сек корпус центрифуги начинает немного вибрировать (входит в резонанс)
2) не всегда с первого раза удавалось включить.
Действительно, после разборки нашел на Р1 плохой контакт 5. Видимо, после того, как корпус начинает вибрировать, провод перестает контачить. После снижения частоты контакт восстанавливался. И так далее.
После восстановления контакта (напаял на конец провода капельку припоя и зажал винтом) указанная проблема исчезла.

OrmuzДата: Понедельник, 28.Ноя.2011, 15:58 | Сообщение # 97
Заглянувший
У вас сообщений: 3
инженер
На заявках
Российская Федерация

Самара
helge, прошу прощения за глупый вопрос, но чем открыть файл opn3.02.wmf из архива? Открываю обычным офисным Picture Manager'ом, но там какие-то кляксы. Собственно и остальные схемы плохо читаемы. И может быть у Вас есть идея по тем симптомам что я указал в предущих своих постах? Премного благодарен.

helgeДата: Четверг, 01.Дек.2011, 10:21 | Сообщение # 98
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Да вроде он обычной виндовской программой открывается. Увеличте изображение и оно примет нормальный вид. Документация делалась довольно давно и в электронном виде схемы старые. Оригиналы выполнены еще в PCAD-4.5. Этот старый пикад под ХР не запускается, чтобы обновить в нормальном качестве. Сейчас я с другой, более современной программой работаю.
Думаю Вам надо смотреть разъемы, цепи коммутации кнопок ПУСК и переключателя блокировки крышки.

evgen4437Дата: Среда, 07.Дек.2011, 14:59 | Сообщение # 99
Заглянувший
У вас сообщений: 2
инженер-электрик
На заявках
Украина

Донецк
Здравствуйте.Центрифуга ОПН-3УХЛ4.2 1996г.в. У ротора двигателя на всех режимах 200-300об/мин. До этого заменили КР1006ВИ1 на NE555. Подстраивать резисторами R12,R13?

evgen4437Дата: Понедельник, 12.Дек.2011, 13:11 | Сообщение # 100
Заглянувший
У вас сообщений: 2
инженер-электрик
На заявках
Украина

Донецк
спасибо всем. Решил вопрос заменой VD1 -частичная потеря проводимости

Aleksandr123Дата: Среда, 04.Янв.2012, 19:44 | Сообщение # 101
Заглянувший
У вас сообщений: 3
Инженер
На заявках
Украина

Киев
Здравствуйте, ОПН-3УХЛ4.2,2003 года выпуска.Принесли,сказали-не прошёл проверку,завышена скорость на всех режимах.Проверил тахометром-действительно на 1 и на 1.5-где то на 200 об/мин больше,на 3-наоборот всего 2400 об/мин.1 и 1.5 -откалибровал переменных резисторов.На режим 3 такого нет.Как наиболее проще увеличить скорость? Или мотор уже от древности не выдерживает?

helgeДата: Понедельник, 09.Янв.2012, 07:42 | Сообщение # 102
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Вы проверяли работу с установленным ротором и вставками для пробирок?
Попробуйте включить мотор напрямую, закоротив анод-катод симистора и проверьте при этом обороты с помощью тахометра. Если обороты при этом поднимутся до 2650 или выше, то надо смотреть обвязку КР1006ВИ1 или стабилизатор напряжения.
Если увеличатся незначительно, то вероятны две причины:
-износ или загрязнение подшипников. Проверьте время остановки ротора от максимальной скорости до 0. Если подшипники нормальные, то время составляет 70 сек. и более. Не должно быть шума и скрежета от подшипников. Проверьте затяжку винтов, которые стягивают корпус двигателя.
-перепутаны местами выводы обмоток двигателя. Обмотки двигателя не равнозначны. Одна включается непосредственно на 220В, другая - через конденсатор. Если перепутать их местами, то максимальные обороты действительно составят около 2200-2400 об/мин и при этом двигатель сильнее нагревается. Попробуйте поменять их местами, перепаяв два провода от двигателя к плате.

STarasДата: Понедельник, 09.Янв.2012, 21:41 | Сообщение # 103
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
helge, а какое сопротивление обмоток?
Quote (helge)
Обмотки двигателя не равнозначны. Одна включается непосредственно на 220В, другая - через конденсатор
- какое больше, а какое меньше?

helgeДата: Вторник, 10.Янв.2012, 10:24 | Сообщение # 104
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Сейчас сходил в цех померил. Двигатель ДАК86-90.
Рабочая обмотка - около 45 Ом. Цвета проводов красный-желтый.
Конденсаторная обмотка - около 90 Ом. Цвета черный-синий.
По цветам могут быть отличия, поскольку с завода-изготовителя иногда приходят с другими цветами.
На центрифугах ранних годов выпуска применялся двигатель ДАК86-60 на 60Вт. У него сопротивления отличаются в большую сторону, но соотношения те же.

STarasДата: Вторник, 10.Янв.2012, 10:35 | Сообщение # 105
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
helge, спасибо! drinks Законспектирую. mail1

ЮрникДата: Вторник, 10.Янв.2012, 17:36 | Сообщение # 106
Стажер
У вас сообщений: 16
регулировщик аппаратуры 5 разряда
На заявках
Украина

Дубно
HELGE,механику проверил,всё в порядке.Проблему работы ОПн3.02 при жаре перенесу на лето,а сейчас она работает.

vik100Дата: Четверг, 02.Фев.2012, 14:18 | Сообщение # 107
Стажер
У вас сообщений: 34
метролог
На заявках
Украина

Черновцы
Добрый день.
В центрифуге ОПн-3.02 Дастан, сгорел двигатель ДАК 86-90-3-IМ8221-УХЛ4 220v 50Hz.
Где можно в Украине купить и приблизительно какова его цена?
Спасибо.

helgeДата: Пятница, 03.Фев.2012, 11:38 | Сообщение # 108
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Quote (vik100)
двигатель ДАК 86-90-3-IМ8221-УХЛ4 220v 50Hz.
Где можно в Украине купить

Двигатель ДАК 86-90-3-IМ8221-УХЛ4 220v 50Hz производство завода "Электродвигатель" г.Могилев. Свяжитесь с нашим украинским филиалом:
ООО «Фарммедтех»,
г.Полтава, Украина
ул. Алмазная, 2
Тел/факс: 0038-(0532)-633-000
e-mail: Sllabmed@kot.poltava.ua

Попробуйте набрать в гугле ДАК-86-90 украина. Найдете десяток предложений продажи.

dubZcedДата: Понедельник, 06.Фев.2012, 18:04 | Сообщение # 109
Стажер
У вас сообщений: 26
инженер
На заявках
Российская Федерация

Владимир
Добрый вечер! К нам в ремонт попала центрифуга ОПн-3УХЛ4.2. Год выпуска стоит 2000. Внутри нет никаких плат, скорость переключается галетником. Неисправность диагностировать толком не могу т.к. от одной "колодки" на двигателе оторваны провода (4 шт., все белые). Провода уходят в жгут. helge, если у вас есть схема этой центрифуги поделитесь пожалуйста!

STarasДата: Понедельник, 06.Фев.2012, 20:50 | Сообщение # 110
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
dubZced, так они так по порядочку как выходят из жгута так и припаиваются из жгута к колодке. Посмотри как на остальных колодках припаяны.

helgeДата: Вторник, 07.Фев.2012, 07:26 | Сообщение # 111
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Quote (dubZced)
Добрый вечер! К нам в ремонт попала центрифуга ОПн-3УХЛ4.2. Год выпуска стоит 2000.

Такие центрифуги мы сняли с производства где-то году в 1991. Поэтому это или из запасников с перебитыми шильдиками, либо подделка.
Понимаю, что поиском по форуму "тяжело" заниматься, поэтому приведу ссылки на эту тему:
http://www.medteh.info/forum/32-1758-75025-16-1321815320 и
http://www.medteh.info/forum/32-1758-75071-16-1321871392

dubZcedДата: Вторник, 07.Фев.2012, 09:53 | Сообщение # 112
Стажер
У вас сообщений: 26
инженер
На заявках
Российская Федерация

Владимир
Я в принципе догадывался что это ЦЛК-1. Значит так и есть, спасибо, пойду разберусь!

helgeДата: Вторник, 07.Фев.2012, 13:56 | Сообщение # 113
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Нет. Это не ЦЛК-1. Если стоит галетный переключатель, то это ОПН-3. У ЦЛК-1 вместо галетного стоял пакетный переключатель. Повторюсь еще раз.
Значит, на старую ОПН-3, с галетным переключателем. Схема: http://www.medteh.info/_fr/17/5887257.jpg. Перечень элементов: http://www.medteh.info/_fr/17/8804460.jpg. Монтажка: http://www.medteh.info/_fr/17/6669608.jpg

wanes_25Дата: Вторник, 06.Мар.2012, 16:17 | Сообщение # 114
Заглянувший
У вас сообщений: 2
электромеханик
На заявках
Украина

Сумы
helge, попалась в ремонт центрифуга опн-3 1982 г. с галетным переключателем, прошу еще раз выложить схему и перечень елементов.

хотя уже не нужно, разобрался в монтажной схеме.


Сообщение отредактировал wanes_25 - Вторник, 06.Мар.2012, 16:19

STarasДата: Среда, 28.Мар.2012, 22:35 | Сообщение # 115
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
helge, очередной ребус.

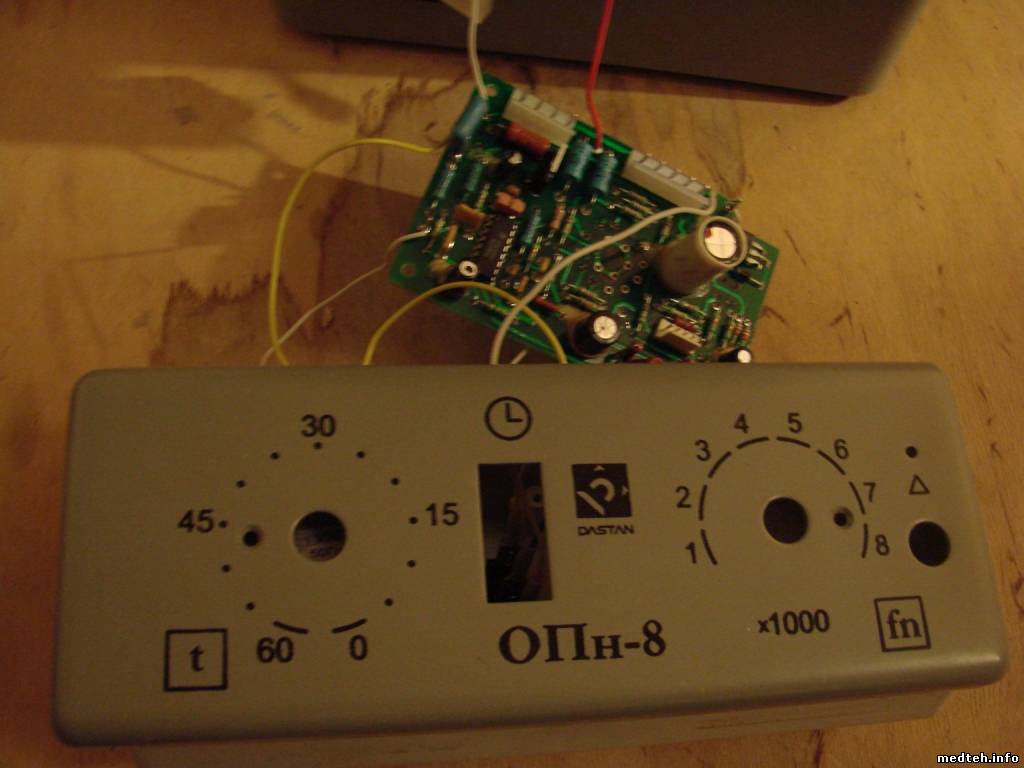

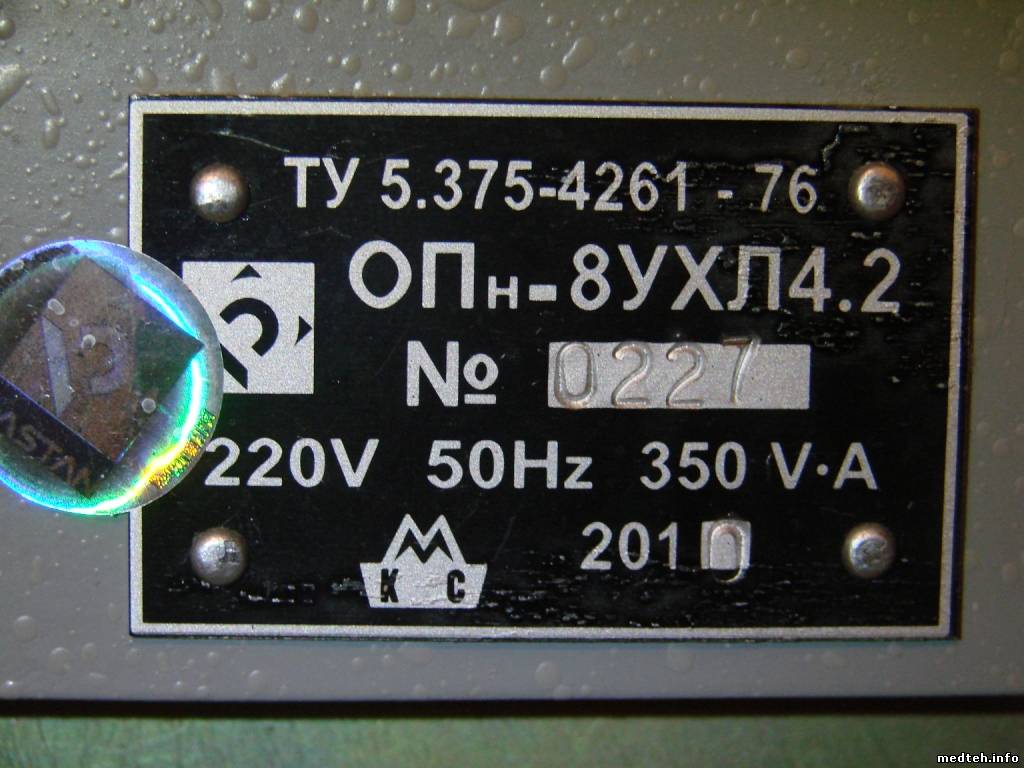

Центрифуга ОПн-8, управление на TDA1085C.
Разгоняется сразу до 8 тыс. Был свернут на 360 град. переключатель оборотов (а может и на все 720 - нежные женские ручки). Контакт восстановил на 1 тыс. оборотов - все равно взлетает. Есть схема на эту новинку?

AlexiumДата: Четверг, 29.Мар.2012, 11:08 | Сообщение # 116
Инженер медтехник
На заявках
Российская Федерация

Саратов
Схема из даташита, замените электролиты, проверьте тахометр и тиристор, радиэлементы прозвонкой (проверкой), если не помогло, микросхема под замену.
tda1085.pdf(170.1 Kb)

STarasДата: Воскресенье, 01.Апр.2012, 14:30 | Сообщение # 117
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Quote (Alexium)
замените электролиты, проверьте тахометр и тиристор, радиэлементы прозвонкой (проверкой), если не помогло
- таки не помогло.
Подкинул также 555-ю (1006ВИ1) - то же самое. Странно, но плавный запуск присутствует. Лезть осциллографом не хочу, т.к. тут намешаны и холодная и горячая земли - на датчик оборотов подается 220 В. Может завтра куплю TDA.

helgeДата: Понедельник, 02.Апр.2012, 13:18 | Сообщение # 118
У вас сообщений: 219
инженер
На заявках
Кыргызстан

Bishkek
Извиняюсь за некоторое отсутствие на форуме.
Схема есть конечно. И описание есть. Выкладываю.
Дефект скорее всего связан с переключателем оборотов. Обрыв наверное. Разгоняется до ограничения.
opn8.pdf(70.3 Kb) · Opisanie_OPn-8_.pdf(54.5 Kb)

STarasДата: Понедельник, 02.Апр.2012, 20:09 | Сообщение # 119
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Quote (helge)
Дефект скорее всего связан с переключателем оборотов. Обрыв наверное
- так стоит в положении 1, и тестером прозвонено - не должно бы.

AlexiumДата: Понедельник, 02.Апр.2012, 20:44 | Сообщение # 120
Инженер медтехник
На заявках
Российская Федерация

Саратов
Косвенно неисправность микросхемы можно определить по напряжению м/у 9 и 8 ногой (там по питанию стоит стабилитрон на 15 в - кажется) если напряжения 12 в или ниже - вероятно микросхема неисправна.
Тахометр звонится?

Форум медтехников » Медицинское оборудование (тех. разделы) » Лабораторное оборудование » Лабораторные центрифуги из Бишкека (Консультации представителя производителя)
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Скалер Piezotome Solo...[mutabor (22.Сен.2020)]
2. УЗЛК 25-01 "Гала...[nikolai-m71 (22.Сен.2020)]
3. Стерилизатор паровой ...[sev-a (22.Сен.2020)]
4. УЗИ Acuson S2000 ф.Si...[valentin17 (22.Сен.2020)]
5. Анализаторы биохимиче...[Vovchick (22.Сен.2020)]
6. УЗИ Philips EPIQ 5[san156 (22.Сен.2020)]
7. ИВЛ "Авента-М&qu...[МВР (22.Сен.2020)]
8. Анализатор иммунофере...[alex3108 (22.Сен.2020)]
9. Ремонт полимеризацион...[seabee (22.Сен.2020)]
1. Hamilton G5 service m...[07.Сен.2020]
2. Софт ПроСкан v3-7-1[27.Авг.2020]
3. Софт ПроСкан v3-5-0-1[27.Авг.2020]
4. Схемы аппарата СД-РА[13.Авг.2020]
5. BrightSpeed Lite Serv...[13.Авг.2020]
6. Service Manual GE Dia...[30.Июл.2020]
7. MyRay iRYS version 6....[22.Июл.2020]
8. Servis manual Immulit...[24.Июн.2020]
9. Курсы лазерной эпиляц...[25.Май.2020]
10. Maquet_Servo_Air[04.Май.2020]
1. igo_60[22.Сен.2020]
2. sww[22.Сен.2020]
3. BanLex[22.Сен.2020]
4. nicksettler[22.Сен.2020]
5. ivanpetrovich2014[22.Сен.2020]
6. MNXA12[22.Сен.2020]
7. ViperS[22.Сен.2020]
8. Sergey5791[22.Сен.2020]
9. marbil[22.Сен.2020]
10. Arlaer[22.Сен.2020]
МастерБаку[548]
Serg74[156]
Yulana34[132]
Dimitrius[129]
РОМУЛ[116]
naves[113]
генаf[112]
madmac[110]
astra[99]
begun_a[99]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2020
