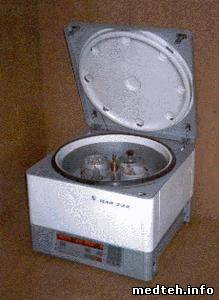

Центрифуга ЦЛПЗ-3.5
lis63Дата: Понедельник, 20.Май.2013, 23:45 | Сообщение # 1
начальник участка
На заявках
Российская Федерация

Самара

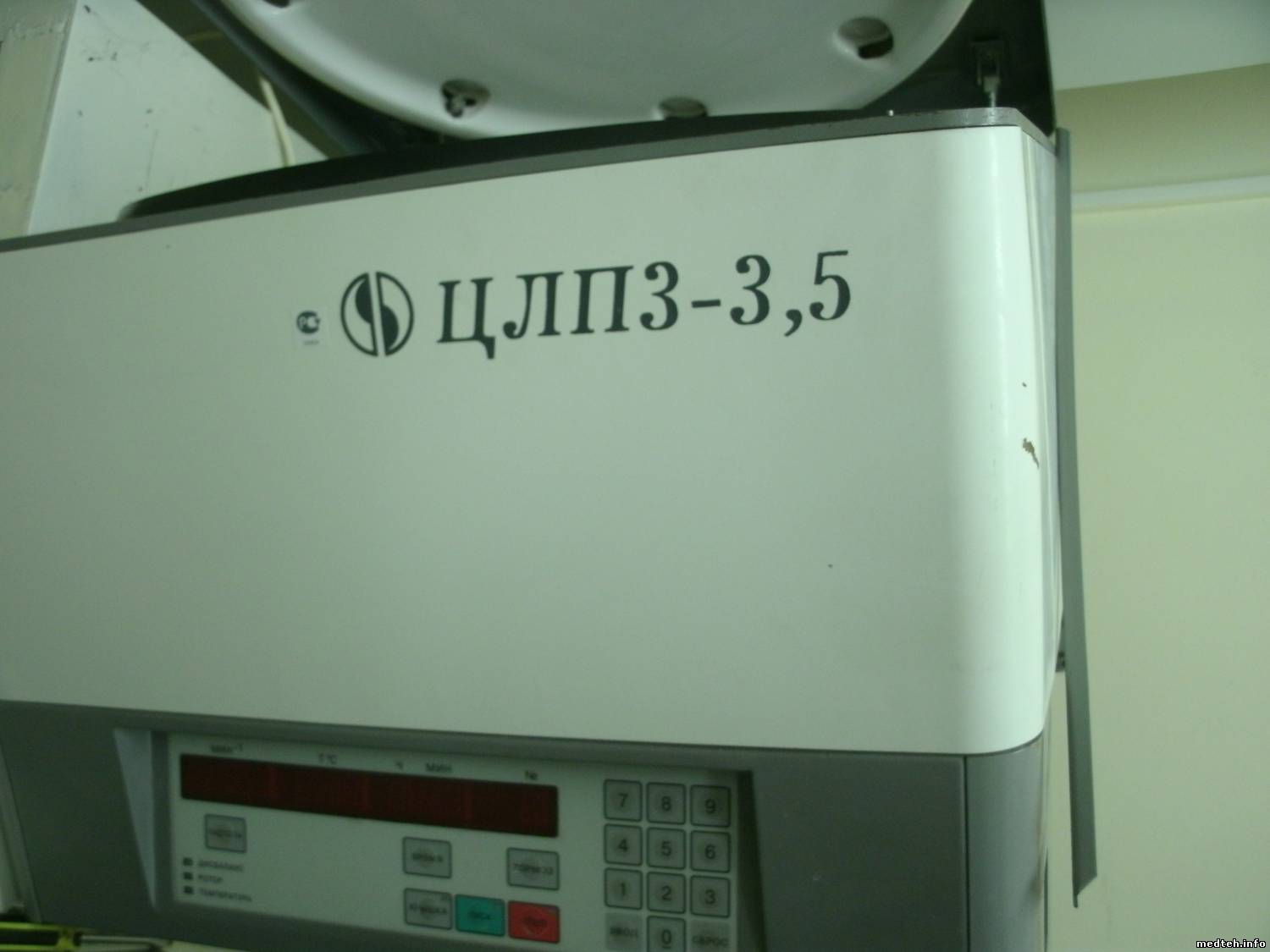

Здравствуйте, коллеги!
История такова, что попалась мне данная центрифуга после того, как ее пытались до меня отремонтировать.
Что увидел:

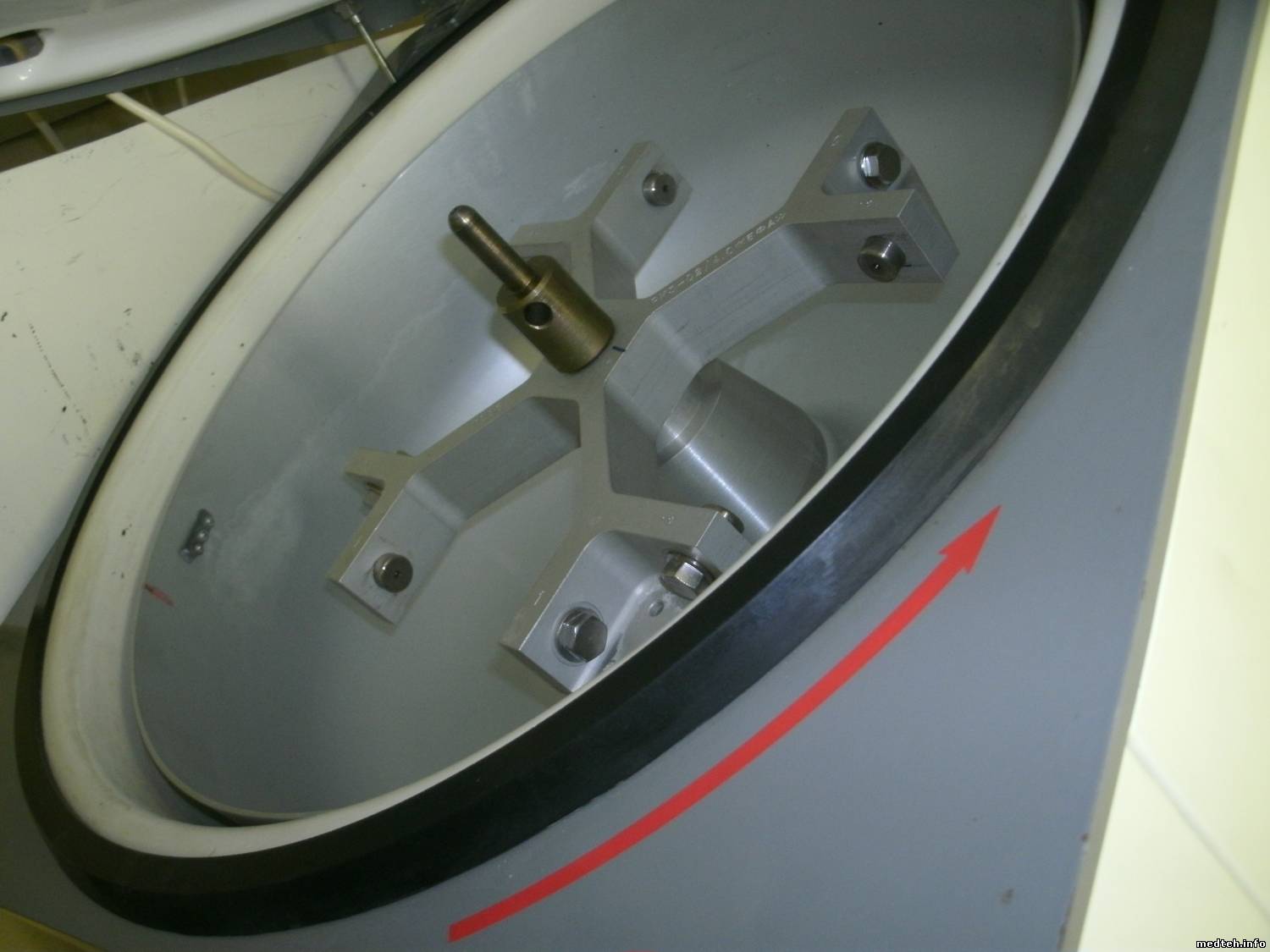

1. Биение ротора. Порядка 3-4 мм относительно среднего положения. Похоже на деформацию ротора. Подшипники целые.

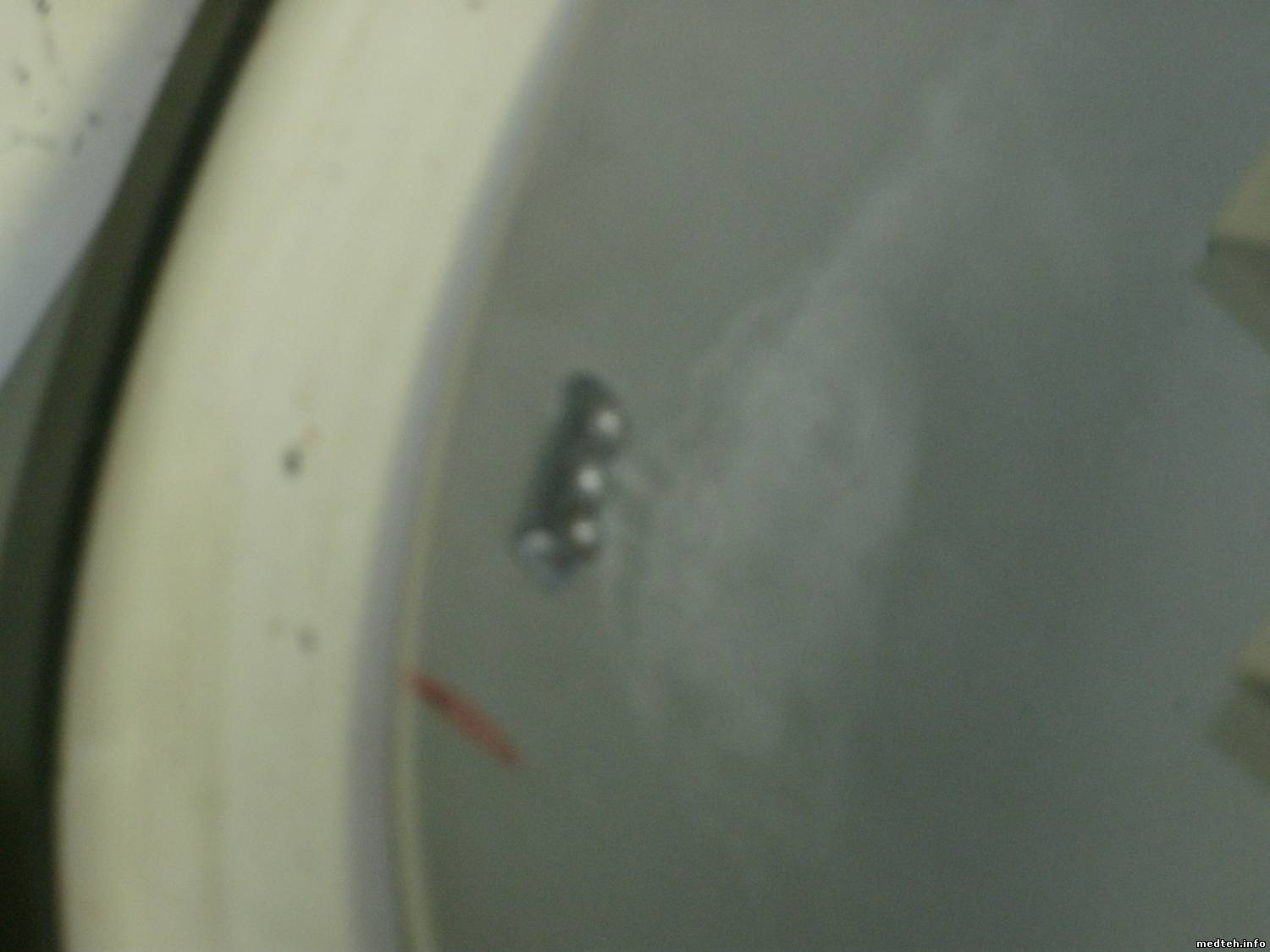

2. До меня ее кто-то балансировал, навешивал свинцовые грузики на стенки чашки.
3. При достижении 700=720 об/мин срабатывает датчик дисбаланса и раскрутка прекращается.
Интересуют вопросы:
1. При такой незначительной деформации есть возможность отбалансировать ротор?
2. Каков алгоритм балансировки?

SeptДата: Среда, 22.Май.2013, 01:37 | Сообщение # 2
На заявках
Украина

Житомир
Первое что нужно сделать, это снять ротор и проверить вал двигателя на предмет биений. Индикатор есть?

lis63Дата: Среда, 22.Май.2013, 07:47 | Сообщение # 3
начальник участка
На заявках
Российская Федерация

Самара
Индикатора нет, может быть, его можно самому изготовить, что он из себя представляет? Вал бьет на 3 мм приблизительно. Смотрел биения, зафиксировав электродвигатель, и потихоньку вращая вал. Просто для спрессовки ротора не нашел подходящего съемника. Те съемники, которые есть у меня, непригодны, там не за что зацепиться лапками, а молотком стучать я опасаюсь, до меня уже, видимо, постучали. Там, вероятно, какой-то специальный съемник нужен?

Можно ли выравнять такое биение балансировкой?

pyo5Дата: Среда, 22.Май.2013, 12:49 | Сообщение # 4
У вас сообщений: 750
ИВЛ, лаборатория и т.д.
На заявках
Российская Федерация

Петропавловск-камчатский
Биение вала балансировкой не вылечишь. С этим аппаратом не встречался, но на большинстве "больших" центрифуг ротор сидит на конусе и снимается просто резким рывком. (в данном случае, после откручивания крепёжного элемента)

STarasДата: Среда, 22.Май.2013, 19:16 | Сообщение # 5
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Цитата (lis63)
Вал бьет на 3 мм приблизительно
- наверное это все же не вал, а
Цитата (pyo5)
крепёжного элемента

Сними верхний пыпсик, потом крестовину, а уж потом будет вал.

lis63Дата: Среда, 22.Май.2013, 22:04 | Сообщение # 6
начальник участка
На заявках
Российская Федерация

Самара
Вал бьет, это видно невооруженным глазом, ставил неподвижную линейку на корпус и вращал от руки, наблюдая за валом. При этом "пыпсик" отворачивал. Ротор так и не сдернул, сидит мертво, зараза.
Что делать? менять двигатель?

SeptДата: Среда, 22.Май.2013, 23:18 | Сообщение # 7
На заявках
Украина

Житомир
lis63, индикатор выглядит так
Под пыпсиком что? Может там конус? Алюминий к стали бывает так прихватыват, что зубами не отодрать.
Как подшипники, радиальных люфтов нет? Пока не достанешь до вала двигателя, советовать что то трудно.

lis63Дата: Четверг, 23.Май.2013, 03:26 | Сообщение # 8
начальник участка
На заявках
Российская Федерация

Самара
Радиальных люфтов нет.
Под "пыпсиком" скорее всего конус. Буду пробовать снять.

pyo5Дата: Четверг, 23.Май.2013, 13:00 | Сообщение # 9
У вас сообщений: 750
ИВЛ, лаборатория и т.д.
На заявках
Российская Федерация

Петропавловск-камчатский
Попробуй подогреть слегка само посадочное место ротора газовой горелкой, например. Или слегка "шлёпнуть" снизу молоточком (как шаровые на машине освобождаешь).

helgeДата: Воскресенье, 26.Май.2013, 13:03 | Сообщение # 10
У вас сообщений: 203
инженер
На заявках
Кыргызстан

Bish
Не надо ничего греть.
"Пыпсик" biggrin или крепежная втулка, по аналогии с центрифугами нашего производства, крепит на валу ротор. При отсутствии под рукой съемника всегда пользуюсь следующей методикой.
Операцию надо делать вдвоем.
Сначала надо немного открутить крепежную втулку (полностью не откручивать). Так, чтобы появился зазор в 2-3 миллиметра. Один человек берется двумя руками за крестовину (ни в коем случае не браться за обтекатель) и со всей дури тянет ее вверх. Второй человек бьет в это время молотком сверху по крепежной втулке резким ударом. Что бы не повредить втулку молотком, лучше проложить сверху что-нибудь из мягкого металла - медный или латунный брусок, толстую пластмассу или просто кусок толстой фанеры. От удара ротор соскочит с конуса вала. Дальше полностью откручиваете втулку и снимаете ротор.

Цитата (pyo5)
Биение вала балансировкой не вылечишь.

Совершенно с этим согласен.
Конус придется рихтовать. Лучше всего кузовным рихтовочным молотком для автомобиля, чтобы не оставить на валу задиры. Контролируя биение с помощью индикатора, установленного на штативе. В наших изделиях допускается биение по конусу в пределах 0,03 мм. Думаю здесь также. Но сначала определитесь из-за чего биение. Дело в том, что конус может быть либо цельный с валом двигателя (заказные специализированные двигатели), либо это отдельная деталь, напрессованная на стандартный выходной конец вала двигателя. Если конус цельный с валом, то это изгиб вала. А если напрессованный, то может быть или изгиб конуса или сдвиг в месте запресовки. В последнем случае, если не перештифтовать, то сдвиг может случится повторно в процессе работы.
Удачи.

SeptДата: Среда, 29.Май.2013, 22:50 | Сообщение # 11
На заявках
Украина

Житомир
Мы сначала пробуем свинцовый брусок (их два, квадратного и треугольного сечения)
если результата нет, тогда
Цитата (helge)
медный или латунный брусок

Валы мне правит токарь с помощью люнетов, как он это делает ни разу не видел.
Не показывает, говорит - тайна! biggrin

MunlikДата: Среда, 04.Дек.2013, 13:06 | Сообщение # 12
Завсегдатай
У вас сообщений: 227
сервис-инженер
На заявках
Казахстан

Петропавловск
Всем привет коллеги! У меня тоже досталась такая же центрифуга ЦЛП3-3,5 местный медтехник не может
отремонтировать. А проблемы следующие;
-при вкл на табло горит температура -28 град
-при вводе скорости, времени, режима торможения температура тут же отображается нармальная +25 (комнатная)град
-при нажатие кнопки ПУСК не происходит запуск эл.двиг, но при этом кнопка подсвечивается и срабатывает звуковой сигнал
и обратно высвечивается -28град получается температура блакирует нам ЗАПУСК (горит в понели тревог)
Кто может помогите нужна эл.схема

helgeДата: Пятница, 06.Дек.2013, 09:41 | Сообщение # 13
У вас сообщений: 203
инженер
На заявках
Кыргызстан

Bish
Вероятно неисправен датчик температуры. По аналогии с нашими центрифугами на табло высвечивается текущая температура (в Вашем случае -28). При нажатии кнопки установки частоты вращения, температуры или времени табло переключается на отображение заданных значений (у вас +25). Если больше ничего не нажимать, то через 30сек показания на табло опять вернутся на отображение фактического значения. То же при нажатии кнопки ПУСК. Попробуйте задать другую температуру, например +5. Сразу станет понятно.
Ну а датчик скорее всего врет. Если там цифровой, типа DS18B20 или аналогичный, то он вроде программируется на смещение показаний. А если аналоговый, то оцифровка должна быть на плате. Возможно там глюк.

MunlikДата: Среда, 11.Дек.2013, 06:59 | Сообщение # 14
Завсегдатай
У вас сообщений: 227
сервис-инженер
На заявках
Казахстан

Петропавловск
Цитата helge ()
Ну а датчик скорее всего врет. Если там цифровой, типа DS18B20 или аналогичный, то он вроде программируется на смещение показаний. А если аналоговый, то оцифровка должна быть на плате. Возможно там глюк.

Спасибо helge! На самом деле датчик действительно стоит "заумный" тип его К1019ЕМ1 т.е. похоже микросхема а внутри датчик темп. (зачем надо было мудрить?)
здесь дело в том что темп. не задашь виксирует что есть в камере цинтрифуги. внизу под ним стоит холодильный агрегат и тупо загоняет в камеру холод
для открутки плазмы крови темп нужно до +5
Технические характеристики:
Частота вращения, об/мин- 6000
Максимальный объем разделяемого вещества, мл 3000
Диапазон индикации температуры в камере центрифуги, °С 0 … 50
без схемы (manual) не разберешся, выручайте форумчане shok


Сообщение отредактировал Munlik - Среда, 11.Дек.2013, 07:05

helgeДата: Среда, 11.Дек.2013, 13:27 | Сообщение # 15
У вас сообщений: 203
инженер
На заявках
Кыргызстан

Bish
Ну почему заумный. Аналоговый датчик. Имеет линейную выходную характеристику напряжения от температуры.
Если датчик работает, то может дело в управлении холодильным агрегатом. Та часть схемы, которая включает/выключает холодильник. Там может быть электромагнитное или полупроводниковое твердотельное реле, может симистор или транзисторный ключ. Возможно именно этот узел сгорел и холодильник просто включается напрямую при включении питания.

MunlikДата: Суббота, 14.Дек.2013, 09:32 | Сообщение # 16
Завсегдатай
У вас сообщений: 227
сервис-инженер
На заявках
Казахстан

Петропавловск
Цитата helge ()
Если датчик работает, то может дело в управлении холодильным агрегатом.

спасибо Helge! за помошь данная центрифуга может спокойно работать и без холода (+5-35)

MickleДата: Четверг, 23.Янв.2014, 14:04 | Сообщение # 17
Стажер
У вас сообщений: 19
сервисный инженер
На заявках
Российская Федерация

Геленджик
добрый день!
Центрифуга при нажатии кнопы ПУСК сбрасывает выставленные значения оборотов и времени.
куда копать? возможна ли неисправность кнопок?

MunlikДата: Пятница, 31.Янв.2014, 09:25 | Сообщение # 18
Завсегдатай
У вас сообщений: 227
сервис-инженер
На заявках
Казахстан

Петропавловск
А что горит на панели индикации аварии (их там три)

MunlikДата: Среда, 12.Фев.2014, 08:43 | Сообщение # 19
Завсегдатай
У вас сообщений: 227
сервис-инженер
На заявках
Казахстан

Петропавловск
Всем привет! Есть такой PRABL Срочно нужны контактные телефоны (либо мыло) производителя цннтрифуги ЦЛП3-3,5, буду очень благодарен(спасибо скажу). Ну очень срочно Gab_munlic@mail.ru

MunlikДата: Четверг, 13.Фев.2014, 07:38 | Сообщение # 20
Завсегдатай
У вас сообщений: 227
сервис-инженер
На заявках
Казахстан

Петропавловск
Коллеги! Вот контакты в 1999году АО "Биофизическая аппаратура" Москва ул. Бутырская, 76 очень срочно, жду

MunlikДата: Четверг, 20.Фев.2014, 11:50 | Сообщение # 21
Завсегдатай
У вас сообщений: 227
сервис-инженер
На заявках
Казахстан

Петропавловск
Дорогие коллеги дело в том что данная цетрифуга (тип ЦЛП3-3,5) снят по ходу с производства, не ужели нет ни укого зл.схемы, выручайте. Данный аппарат находиться в реанимации врачам надо на данной центрифуге откручивать (отделять) плазму от крови

Сообщение отредактировал Munlik - Четверг, 20.Фев.2014, 12:02

MunlikДата: Понедельник, 24.Фев.2014, 12:36 | Сообщение # 22
Завсегдатай
У вас сообщений: 227
сервис-инженер
На заявках
Казахстан

Петропавловск
Привет коллеги! Не ужели ни кто не поможет, крик о помощи (ЦЛП3-3,5)

MunlikДата: Четверг, 27.Фев.2014, 16:43 | Сообщение # 23
Завсегдатай
У вас сообщений: 227
сервис-инженер
На заявках
Казахстан

Петропавловск
Цитата Munlik ()
Дорогие коллеги дело в том что данная цетрифуга (тип ЦЛП3-3,5) снят по ходу с производства, не ужели нет ни укого зл.схемы, выручайте. Данный аппарат находиться в реанимации врачам надо на данной центрифуге откручивать (отделять) плазму от крови


Если есть у кого?

evildeadhcДата: Четверг, 27.Мар.2014, 10:44 | Сообщение # 24
Заглянувший
У вас сообщений: 3
Электромеханик
На заявках
Российская Федерация

Набережные Челны
Цитата Mickle ()
добрый день!
Центрифуга при нажатии кнопы ПУСК сбрасывает выставленные значения оборотов и времени.
куда копать? возможна ли неисправность кнопок?


Проверь датчик крышки. Была такая же проблема, потом заметил, что светится светодиод крышки, слегка стукнул рукой по ней (крышке), светодиод погас и все заработало. После такого "ремонта" центрифуга исправно работает biggrin

StasikДата: Вторник, 08.Апр.2014, 19:29 | Сообщение # 25
Завсегдатай
У вас сообщений: 230
электромеханик
На заявках
Российская Федерация

Красноярский край
Бывали плохие контакты в панельке ПЗУ. Впаивали без панелек.

MunlikДата: Четверг, 11.Сен.2014, 18:30 | Сообщение # 26
Завсегдатай
У вас сообщений: 227
сервис-инженер
На заявках
Казахстан

Петропавловск
Цитата lis63 ()
История такова, что попалась мне данная центрифуга после того, как ее пытались до меня отремонтировать.

Спасибо!!! Всем за помощь, наконец-то победил я эту "супер" центрифугу. не исправности действительно было три:
1.
Цитата Munlik ()
На самом деле датчик действительно стоит "заумный" тип его К1019ЕМ1
тупо моменяли его
2. было сломано ножка у транзистора КТ817Г в преобразователи оборотов (причем коллектор)
3. а это главное: предсшественник мой перепутал сигнальные разьемы индикации темп с индикацией скорости
4. мне помогал мастер со стороны Сергей и тоже без схемы drinks


Сообщение отредактировал Munlik - Четверг, 11.Сен.2014, 18:31
