Фотометр фотоэлектрический КФК-3
GViktor63Дата: Среда, 10.Фев.2010, 01:02 | Сообщение # 1
Стажер
У вас сообщений: 8
помощник специалиста
OFFлайн
Украина

Новая Каховка
. В этой теме собрана вся информация о фотометре фотоэлектрическом КФК-3 для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы.
. Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...

. ВНИМАНИЕ ! Прежде, чем изложить в этой теме своё сообщение (пост), проследите за тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), и чтобы информации, подобной вашей, в ней не было!
. В противном случае –
потрудитесь найти на Форуме тему с нужной вам тематикой! И ТОЛЬКО убедившись, что на Форуме нет таковой обобщающей темы, вы можете создать новую, или обратиться к модераторам за помощью!

. Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодите посты-хвосты (вместо редактирования своего поста для добавления в него новой информации следующая прямо за ним, в режиме монолога, череда только своих новых постов с этой информацией) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будет нудно и тошно читать ...
. А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата
(а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли!

. И ещё к сведению и обязательному исполнению см. по ссылке это ТРЕБОВАНИЕ (с.20) ! Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, не кичитесь ею! ...
.

Есть темы:
- Фотометр фотоэлектрический КФК-3-01 (Неполадки/проблемы, опыт и советы по их устранению);
- Фотометр фотоэлектрический КФК-3-01-«ЗОМЗ» (Неполадки/проблемы, опыт и советы по их устранению);
- Фотометр фотоэлектрический КФК-3-02-«ЗОМЗ» (Неполадки/проблемы, опыт и советы по их устранению).

.

оптик-АДата: Понедельник, 18.Ноя.2013, 09:15 | Сообщение # 121
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
На этих приборах идёт специальная лампа маркаКГМ 12-10-2. У неё интересная нить накала 175 Лм. Лампа лучше родная. На неё всё заточено! Ищите такую. Предложений в инете много. Удачи коллега.

саня65Дата: Понедельник, 18.Ноя.2013, 10:11 | Сообщение # 122
У вас сообщений: 82
Ведущий инженер
OFFлайн
Российская Федерация

Калуга
Доброго дня!
Основная особенность КГМ 12-10-2 это вертикальная спираль. Причём имеет значение каким боком ставить лампу!
В лампе с одной стороны идёт только спираль, а противоположной спираль+держатель спирали. К прибору надо ставить спиралью!! СТРОГО! В большенстве случаев приходится откусывать ножки лампы. примерно 2 мм.
И показания по фильтрам из комплекта НЕ ЯВЛЯЮТСЯ браковочным признаком: после поверки в паспорт заносятся новые значения
этих фильтров.
И последнее- КФК-3 часто грешат ошибкой по соответствию длине волны. Может у Вас ЭТА проблема?
укажите точнее причину браковки.лучше прочитать акт о непригодности ЦСМ.
удачи.

SergRДата: Понедельник, 25.Ноя.2013, 09:20 | Сообщение # 123
Стажер
У вас сообщений: 17
начинающий
OFFлайн
Российская Федерация

Березники
аппарат забрали,думаю что дело всётаки в лампе было...

bukatelenetДата: Понедельник, 02.Дек.2013, 21:35 | Сообщение # 124
Участник
У вас сообщений: 154
инженер медтехника
OFFлайн
Российская Федерация

Donetsk
Нормально становится Osram 64415S 12V 10W в тех случаях, когда спектр ниже 405нм не востребован. Спираль вертикальная. По светимости и сроку работы почти как родная. В идеале, конечно КГМ 12-10-2, но мало кому УФ нужен.

оптик-АДата: Вторник, 03.Дек.2013, 16:13 | Сообщение # 125
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Не пройдёт поверку!

bukatelenetДата: Вторник, 03.Дек.2013, 20:45 | Сообщение # 126
Участник
У вас сообщений: 154
инженер медтехника
OFFлайн
Российская Федерация

Donetsk
Цитата оптик-А ()
Не пройдёт поверку!

Всё зависит от поверяющего. Ну и самого аппарата, кроме лампы. В основном нормально проходят поверку с такими лампами. Если проверять дотошно, то скорее всего, и правда, поверку не пройдёт.
Метрология такие шутники) У нас поверку проходили дозаторы пипеточные, которые жидкость почти не держат(льет с кончика) и даже откровенно сломанные и не проходили те, в которых на 100% уверен и лично делал профилактику и настраивал на весах прецезионных.
А для работы до 405нм для непосредственного пользователя, лампа 64415ы хорошо себя ведет)Десятка 3 поставил точно и ни одной жалобы. Но спорить не буду.

g_bakaevДата: Понедельник, 23.Дек.2013, 18:55 | Сообщение # 127
Заглянувший
У вас сообщений: 3
инженер
OFFлайн
Российская Федерация

Воронеж
есть инструкция отправлю c g_bakaev@mail.ru делать все как написано, помогло.

Stanislav_FirstДата: Понедельник, 12.Май.2014, 11:23 | Сообщение # 128
Участник
У вас сообщений: 135
Инженер-электроник
OFFлайн
Украина

Запорожье
Добрый день! Сегодня столкнулся с такой проблемой. Не соответствие цвета с установленной длинной волны. Устанавливаю 540 нп, а свечение голубое.. Каким образо можно отстроить?

Stanislav_FirstДата: Понедельник, 12.Май.2014, 11:43 | Сообщение # 129
Участник
У вас сообщений: 135
Инженер-электроник
OFFлайн
Украина

Запорожье
Добрый день! Сегодня столкнулся с такой проблемой в кфк-3. Не соответствие цвета с установленной длинной волны. Устанавливаю 540 нм, а свечение голубое.. Каким образо можно отстроить?

оптик-АДата: Среда, 28.Май.2014, 17:51 | Сообщение # 130
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Если Вы говорите про цвета, значит знаете, что должен быть не голубой! Найдите светло-зелёный это и будет соответствовать 540Нм! Если повезёт на этом и успокоитесь. Плохо если нехороший дядя залез в настройки и "покрутил". Цвет Вы получаете при отклонении решётки, углу отклонения соответствует цифирь длины волны на табло. Дальше включайте логику! Удачи!

АлександрДата: Воскресенье, 10.Авг.2014, 19:40 | Сообщение # 131
Участник
У вас сообщений: 133
инженер
OFFлайн
Российская Федерация

Самара
Здравствуйте , у меня первый раз возникла проблема с неработающими клавишами на аппарате КФК-3 , но не по причине самих кнопок или печатного монтажа под ними . Прибор практически непользованный , поступил со сгоревшей лампой и со значительными отклонениями по показаниям длин волн. Аналоговую часть как обычно настроил по контрольным светофильтрам , проверил и подстроил напряжения блока питания , поставил на час греться для выяснения стабильности показаний . Стабильность оказалась в норме , после прогрева стала периодически отказывать клавиатура , при чём сразу все кнопки , естественно кроме кнопки сброса (у неё отдельная схема). Блоки кнопок были выпаяны , проверены плата под ними оказалась совершенно чистой . Импульсы с 555ИД7 поступают на дорожки клавиатуры и через нажатую клавишу на соответствующую ножку КР580ВВ79. Через несколько включений кнопки в аппарате стали работать через раз или совсем переставали работать . Подстановка платы интерфейсов ( с клавиатурой ) с работающего такого же прибора показала , что основная микропроцессорная плата рабочая . Замена микросхем 555ИД7 , 580ВВ79 , конденсаторов на этой плате и пропайка всех контактов разъёма ничего не дала . При этом индикаторы работают во всех случаях нормально . Питающие напряжения в норме , без пульсаций . Пока вариантов дальнейших действий я не вижу . Ведь 580ВВ79 - это программируемая процессором при инициализации интерфейсная микросхема и через неё же постоянно приходят данные на индикаторы , поэтому отследить её работу по осциллограммам затруднительно . Может кто встречался с такой проблемой ?

Сообщение отредактировал Александр - Воскресенье, 10.Авг.2014, 19:46

peter_yktДата: Суббота, 06.Дек.2014, 10:55 | Сообщение # 132
Стажер
У вас сообщений: 9
инженер средств медтехники
OFFлайн
Российская Федерация

Якутск

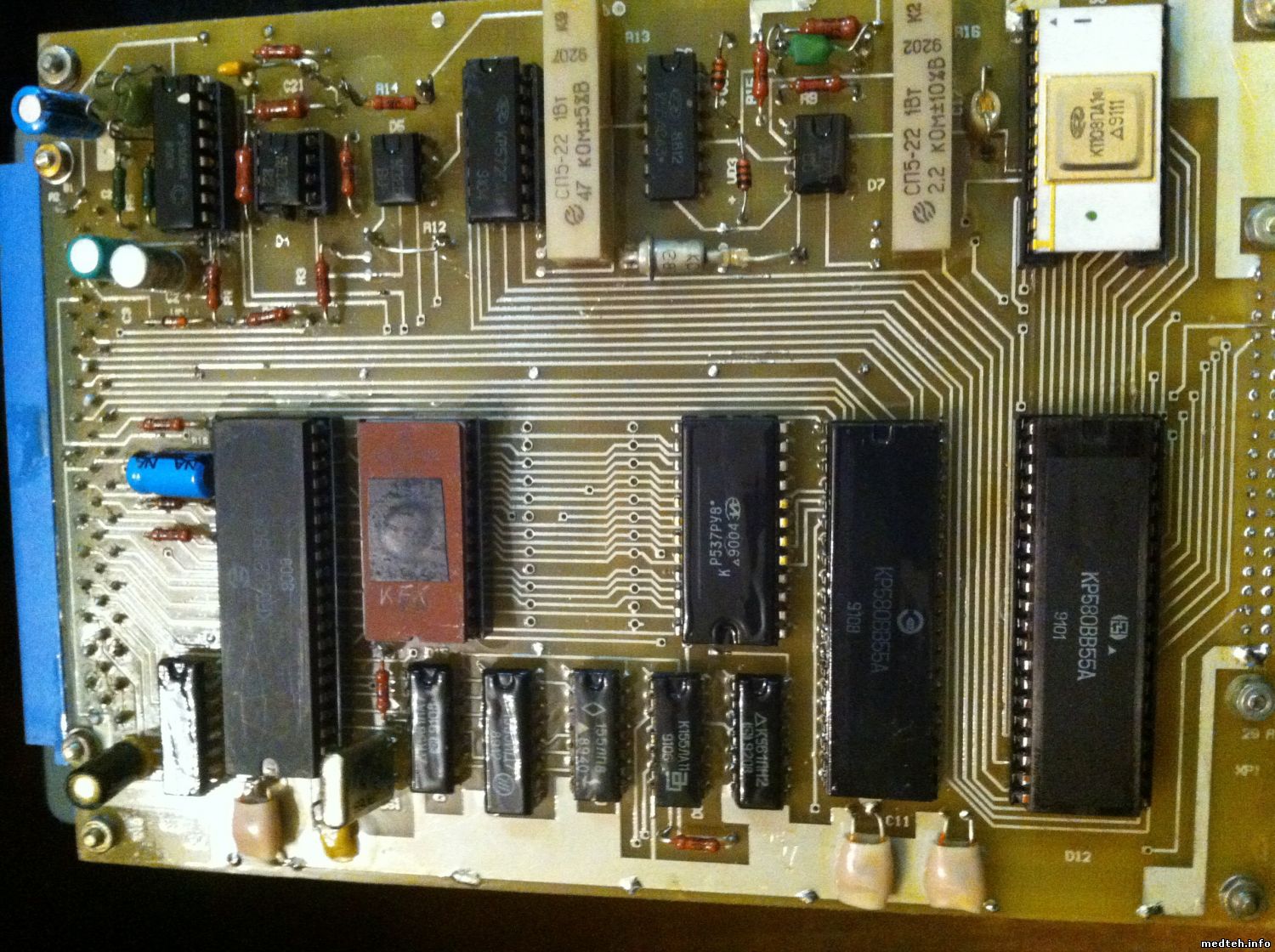

У меня проблема с КФК-3, старый. У него на экране отображался мусор, после прошивки новой КС573РФ2, показания появились, но длина волны бегает. Есть ли у кого-нибудь схема микропроцессорной системы с АЦП?

peter_yktДата: Воскресенье, 07.Дек.2014, 14:31 | Сообщение # 133
Стажер
У вас сообщений: 9
инженер средств медтехники
OFFлайн
Российская Федерация

Якутск
Проблему решил, замена D4, АЦП, микросхемы обратной связи не помогла - помогла только замена D12 внизу платы, посадил ее на плашку :)

ReeestinpeaceДата: Вторник, 17.Фев.2015, 23:00 | Сообщение # 134
Заглянувший
У вас сообщений: 1
Инженер по радиоэлектронике
OFFлайн
Беларусь

Витебск
Здравствуйте!! Я студент находящий на практике, у нас в лаборатории стоит фотометр КФК-3. Проблема следующего характера: прибор работает, но показывает значения с большой погрешностью, порядком 1-10%. С чем это может быть связано? Заранее спасибо за ответ!

mihail2015Дата: Пятница, 10.Июл.2015, 21:15 | Сообщение # 135
Заглянувший
У вас сообщений: 3
починка оборудования
OFFлайн
Российская Федерация

Севастополь
Цитата Reeestinpeace ()
Здравствуйте!! Я студент находящий на практике, у нас в лаборатории стоит фотометр КФК-3. Проблема следующего характера: прибор работает, но показывает значения с большой погрешностью, порядком 1-10%. С чем это может быть связано? Заранее спасибо за ответ!


Здравствуйте.
Вероятно о похожей проблеме я писал в другом посте этого сайта http://www.medteh.info/forum/64-281-1#165270
Кроме того, у кфк-3 нужно проверить настройки перед использованием.
1. До включения выставить стрелку на ноль, подстроечником внизу окна со стрелкой.
2. После включения (при закрытой крышке), выставить ручку "точно" в среднее положение. Подождать 5 минут и попробовать выставить стрелку на значение 100 ручкой "грубо". если до 100 стрелка не дотягивается - нужно попробовать подкрутить отверткой "балансир" с правого бока прибора (подкрутить с некоторым запасом, чтобы стрелка ушла за значение 100, но чтобы на 100 ее легко можно было выставить ручками "грубо" и "точно").

Еесть вариант, что у вас окислились (покрылись налетом) светофильтры. Это, можно заметить, если открыть крышку и посмотреть с фонариком в то место откуда идет свет на кюветы. Смотреть нужно на светофильтры за защитным стеклянным окошком. Если есть налет, то его можно почистить ватной палочкой с дисцилятом, но это крайний случай, т. к. вы рискуете угробить прибор.

Есть еще один вариант - лампа не в фокусе. Это можно увидеть, если включить прибор, открыть крышку и посмотреть на шторку фотоэлемента (при открытии крышки кюветного отделения, шторка закрывает фотоэлемент). Выберите светофильтр (выставьте длину волны) "поярче", - на шторке должно быть круглое световое пятно, а не полукруги и т. п. Если у вас полукруги, значит лампа сбилась с фокуса. Тогда - нужно включить прибор, выставить длину волны "540", закрыть крышку кюветного отделения, выставить ручками "грубо" и "точно" стрелку на половину шкалы (или в этом районе, главное - не на 100). Сама лампа висит на столике, который крепится к корпусу прибора двумя большими болтами. Эти болты вам нужно будет отпустить, но не откручивать, и когда столик с лампой можно будет свободно перемещать по зазорам для этих болтов, вы перемещайте лампу, и пытайтесь добиться такого положения лампы, когда стрелка прибора покажет максимальное значение. В этом положении вам следует затянуть отпущенные болты столика лампы. Скажу заранее, - это с первого разу добиться сложно, следует приноровиться. Кроме того, лампа имеет открытые контакты, и НУЖНО БЫТЬ ОЧЕНЬ ОСТОРОЖНЫМ, т.к. если у вас с прибором какая-то неисправность, не исключено, что на этих контактах может "гулять" 220 вольт.
Так вы восстановите фокус лампы.

Возможно еще причина - некачественное питание сети (отличающееся от расчетного). Вероятно от генератора или бесперебойника.

Удачи в ремонте и настройке, но как и везде - соблюдайте технику безопасности, когда копаетесь в работающих приборах.
Только не забудьте предупредить заведующего лабораторией о том, что вы копались в приборе или будете копаться. Это для того, чтобы они понимали, что прибор придется заново откалибровать (поверить), что может быть важно, в зависимости от методики проводимых на нем измерений.


Сообщение отредактировал mihail2015 - Пятница, 10.Июл.2015, 21:27

ancestorДата: Пятница, 10.Июл.2015, 21:56 | Сообщение # 136
Участник
У вас сообщений: 55
Инженер
OFFлайн
Российская Федерация

-------
Цитата mihail2015 ()
Еесть вариант, что у вас окислились (покрылись налетом) светофильтры.

Если мне память не изменяет, (когда-то очень давно находил такую информацию) то светофильтры у КФК приклеены к стеклышку при помощи специальной смолы с коэффициентом преломления =1. Со временем смола мутнеет. Выход один... аккуратно его извлечь, разобрать не сломав и долго отчищать от смолы ворсистой тряпочкой т.к. бензин и растворители ее не берут. краску стереть не бойтесь ибо светофильтры покрашены в массе (при изготовлении).
Та-же следует проверить осциллографом питание лампы. Блок питания лампы весьма слабоват для такой лампы и со временем начинает давать весьма значительную пульсацию. Также обычно пылью зарастают фотоприемники (они кстати тоже настраиваюся в фокус, но трогать их без необходимости не рекомендую). Еще также крышка кюветного отделения может не плотно прилегать, и засветка также вносит свою лепту.

Да и вообще, студент не сказал самого главного: погрешность на одной или на всех длинах волн т.к. чаще мутнеет светофильтр наиболее часто используемый (в медицине это по моему 540 н.м.), от этого дальше и копать надо. И при помощи чего он намерил такую погрешность.


Сообщение отредактировал ancestor - Пятница, 10.Июл.2015, 22:02

mihail2015Дата: Воскресенье, 19.Июл.2015, 17:54 | Сообщение # 137
Заглянувший
У вас сообщений: 3
починка оборудования
OFFлайн
Российская Федерация

Севастополь
Привелико извиняюсь blush .
Reeestinpeace описывал проблему с КФК-3, а я расписал процесс настройки КФК-2 shok .
Может эти приборы и схожи в некоторых моментах (лампочка, светофильтры, чувствительность к качеству питания, ...), но все-же проявил невнимательность.

По поводу светофильтров - подтверждаю, налет на них трудно чем-либо стереть. Приходится брать что-либо по жестче, вот тут то и опасность - возможно нанесение царапин на светофильтр.
Сам не пробовал, но при мне как-то раз отмывали монтажную пену димексидом, купленным в аптеке. Монтажная пена достаточно устойчивое соединение, ее не берет спирт, ацетон, и т. п.,
и если ее смог одолеть димексид, то, вполне возможно, он справится и с помутневшей смолой на светофильтрах. Если у кого-либо представиться возможность проверить это - прошу вас отразить результаты эксперимента в этом форуме.
Спасибо.

VacyДата: Понедельник, 20.Июл.2015, 08:51 | Сообщение # 138
Участник
У вас сообщений: 110
инженер по ремонту СИТ
OFFлайн
Российская Федерация

Севастополь
Уважаемые специалисты, зачем искать то что уже найдено Если конечно очень много свободного времени. Светофильтры прекрасно очищаются если их разобрать (те что склеенные расслоить лезвием по кругу) и поместить в электролит набранный с автомобильного аккумулятора минуты на 3-5 ,затем достать большим пинцетом и хорошо промыть. При сборке капнуть жидкой силиконовой смазкой(между стеклами, там где кольца ненужно ).

genriel51Дата: Понедельник, 20.Июл.2015, 13:39 | Сообщение # 139
Стажер
У вас сообщений: 23
Инженер-электронщик
OFFлайн
Российская Федерация

Брянск
У кого-нибудь ещё остались набор светофильтров от КФК-3? Есть необходимость их приобрести. Родные фильтры сгорели смертью храбрых при пожаре.

RZVTДата: Понедельник, 31.Авг.2015, 09:20 | Сообщение # 140
Участник
У вас сообщений: 78
инженер-ремонтник
OFFлайн
Украина

Кривой Рог
На КФК-3 такое может случаться при выходе из строя дифракционной решетки, особенно если ее мыли спиртом или протирали ваткой. Внешний признак вандализма - заниженный сигнал датчика освещенности, завышение показаний коэффициента пропускания контрольных светофильтров на волне 540нм. Чем сильнее повреждена решетка - тем больше завышение (до +5%).
В данном случае решетка вместо волны 540нм подает в канал измерения "компот из сухофруктов".


Я должен видеть, чем я дышу

nivlattiДата: Четверг, 03.Сен.2015, 18:08 | Сообщение # 141
Заглянувший
У вас сообщений: 1
инженер
OFFлайн
Российская Федерация

Иркутск
Здравствуйте! У меня старый КФК-3. Как подкорректировать длины волн после замены СП5-39. Форум просмотрел, но ответа не нашел.

VacyДата: Пятница, 04.Сен.2015, 15:10 | Сообщение # 142
Участник
У вас сообщений: 110
инженер по ремонту СИТ
OFFлайн
Российская Федерация

Севастополь
Если после замены резистора СП-39 на плате угла поворота резисторы R2,R7 не трогались -можно путем изменения положения движка резистора относительно положения дифракционной решетки.Но для этого нежно иметь набор светофильтров контрольных (которыми пользуются поверители госстандарта) или хотябы св. фильтром из комплекта прибора на 540н/м(точное значение)-это работа "Кулибина". Если по взрослому,то нужен комплект ИНТЕРФЕРЕНЦИОННЫХ СВЕТОФИЛЬТРОВ "Ф".

meser59Дата: Среда, 23.Сен.2015, 23:16 | Сообщение # 143
Стажер
У вас сообщений: 4
телемастер
OFFлайн
Украина

донецк
Привет всем! Нужно довести до ума КФК-3 В блоке усилителя постоянного тока отсуствовали R5 и R11 (1/10 и баланс) Установил.За что они отвечают и как теперь настроить работу упт?В наличии имеются три светофильтра из комплекта этого кфк и инструкция по эксплуатации.Если кто-то знает, прошу объяснить просто и доходчиво,большого опыта по ремонту кфк нет.

VacyДата: Четверг, 24.Сен.2015, 08:36 | Сообщение # 144
Участник
У вас сообщений: 110
инженер по ремонту СИТ
OFFлайн
Российская Федерация

Севастополь
R5 работает до 400нм.R11 балансировка вых. усилителя DA2 по постоянному току. В УПТ регулируется только R6 Чуствительность во всем диопазоне не более 4,900 в режиме Г.В некоторых аппаратах завод не утанавливает R5,R11 и если место установки не паяно, то лучше их убрать.
А в чем проблема аппарата?

meser59Дата: Четверг, 24.Сен.2015, 21:48 | Сообщение # 145
Стажер
У вас сообщений: 4
телемастер
OFFлайн
Украина

донецк
Изначально не светился дисплей (оба)Замена КР580ВВ79.Вчера настроил чувствительность во всем диапазоне от 0.1 до 4,900 в режиме Г юстировкой лампы и резистором R6. R5 и R11 стояли но в убитом состоянии.Аппарат работал странно. При изменении длины волны и комбинации Г ноль -ноль равнялся показаниям нижнего индикатора в режиме Г , хотть отображался знак ноль и окошко ФД при этом закрыто.Сегодня прогрел,выставил ноль ,прогнал диапазон от 315 до 990 чувствит. в норме ноль периодически незначительно уходил . На 540 фильтра F1 и F2 занижали норму на 1--3.Возможно грязь на оптике? ГП-100 пляшет от 97 до 103 но не всегда.Ничего не нашел по своему вопросу;как ведет себя КФК при раскрученных R5 и R11 и как проверить балансировку вых. усилителя DA2 по постоянному току и настройку R5

VacyДата: Пятница, 25.Сен.2015, 15:59 | Сообщение # 146
Участник
У вас сообщений: 110
инженер по ремонту СИТ
OFFлайн
Российская Федерация

Севастополь
meser59 возьми методику поверки для КФК-3 (прилагается) и для начала прогони по пунктам. Ноль проверяется при открытой крышке от0,005-0,2000 .Я утанавливаю на 540примерно 0,012, при изменении диопазона будет меняться -это нормально. R5-в диопазоне до 400н.м. выставляется на максимум. Потому что в ультрофиолетовой области сигнал самый слабый и между световым потоком и дифракционной решеткой вводятся светофильтры и если в режиме Г на 350н.м. показания будут меньше 100 то в режимах ГП и ГЕ нестабильность.

meser59Дата: Пятница, 25.Сен.2015, 21:13 | Сообщение # 147
Стажер
У вас сообщений: 4
телемастер
OFFлайн
Украина

донецк
Спасибо .В понедельник продолжу.А схемки эл. блока нет?

VacyДата: Вторник, 29.Сен.2015, 08:25 | Сообщение # 148
Участник
У вас сообщений: 110
инженер по ремонту СИТ
OFFлайн
Российская Федерация

Севастополь
На сам аппарат в инструкции есть, а на микропроцессор коллега выкладывал часть схемы в хранилище файлов.

meser59Дата: Среда, 30.Сен.2015, 21:57 | Сообщение # 149
Стажер
У вас сообщений: 4
телемастер
OFFлайн
Украина

донецк
...и если в режиме Г на 350н.м. показания будут меньше 100 то в режимах ГП и ГЕ нестабильность. Это в смысле меньше 0.1? А еще в этом кфк четвертая цифра (десятки длины волны) засвечивается через 3-4 секунды после включения в сеть и светятся в ней все сегменты.

VacyДата: Четверг, 01.Окт.2015, 08:21 | Сообщение # 150
Участник
У вас сообщений: 110
инженер по ремонту СИТ
OFFлайн
Российская Федерация

Севастополь
Да это меньше 0,1 по нижней шкале. Калиброваться на измерение он полюбому будет, но реагирует на индустрияльную помеху -даже если положить руку на прибор, потому что сигнал при калибровки с УПТ на уровне шумов. То,что разряд засвечивается это проблема МП.Менял м/с проверь все пайки. Качество дорожек такое ,что непросто заменить элемент, еще и толстый слой лака.

leohenДата: Четверг, 12.Ноя.2015, 21:04 | Сообщение # 151
Стажер
У вас сообщений: 43
Ломастер 90-го левела
OFFлайн
Российская Федерация

Лас-Вентурас
Доброго времени суток. Недавно поступил этот приборчик. Времени особо не было им заниматься. Завтра буду мучить основательно. Проблема заключалась в том, что скакали цифры Е. Г и 0. отличались от нормы. Разобрал, на старой лампе обуглилась нить накала. Заменил на новую, отъюстировал, фокус хороший, прогрел. Показания Г и 0. пришли в норму, но Е всё равно прыгали. Попробовал на свою беду установить ноль потенциометром. Оказалось, дохлый. Как ни крути - толку нет. Но после этой операции стало еще хуже.

Длина волны: 540 нм

При закрытой крышке:
Г = 0.114...0.116
Е = 0.008...0.020
0. = 0.110

При открытой:
Г = 0.032
Е = 0.00
0. = 0.032

Приборчик 2007-го года. Крышка не родная, но закрывается плотно. Со шторкой тоже нет проблем. Видимо, накрылся фотоусилитель. Начать с поиска высохших кондеров и хреновых электролитов? И еще вопрос, можно как-то оживить потенциометр уст.0 или же заменить аналоговым?


Сообщение отредактировал leohen - Четверг, 12.Ноя.2015, 21:05

TuwerДата: Вторник, 17.Ноя.2015, 14:11 | Сообщение # 152
Участник
У вас сообщений: 166
Стажер
OFFлайн
Российская Федерация

Москва

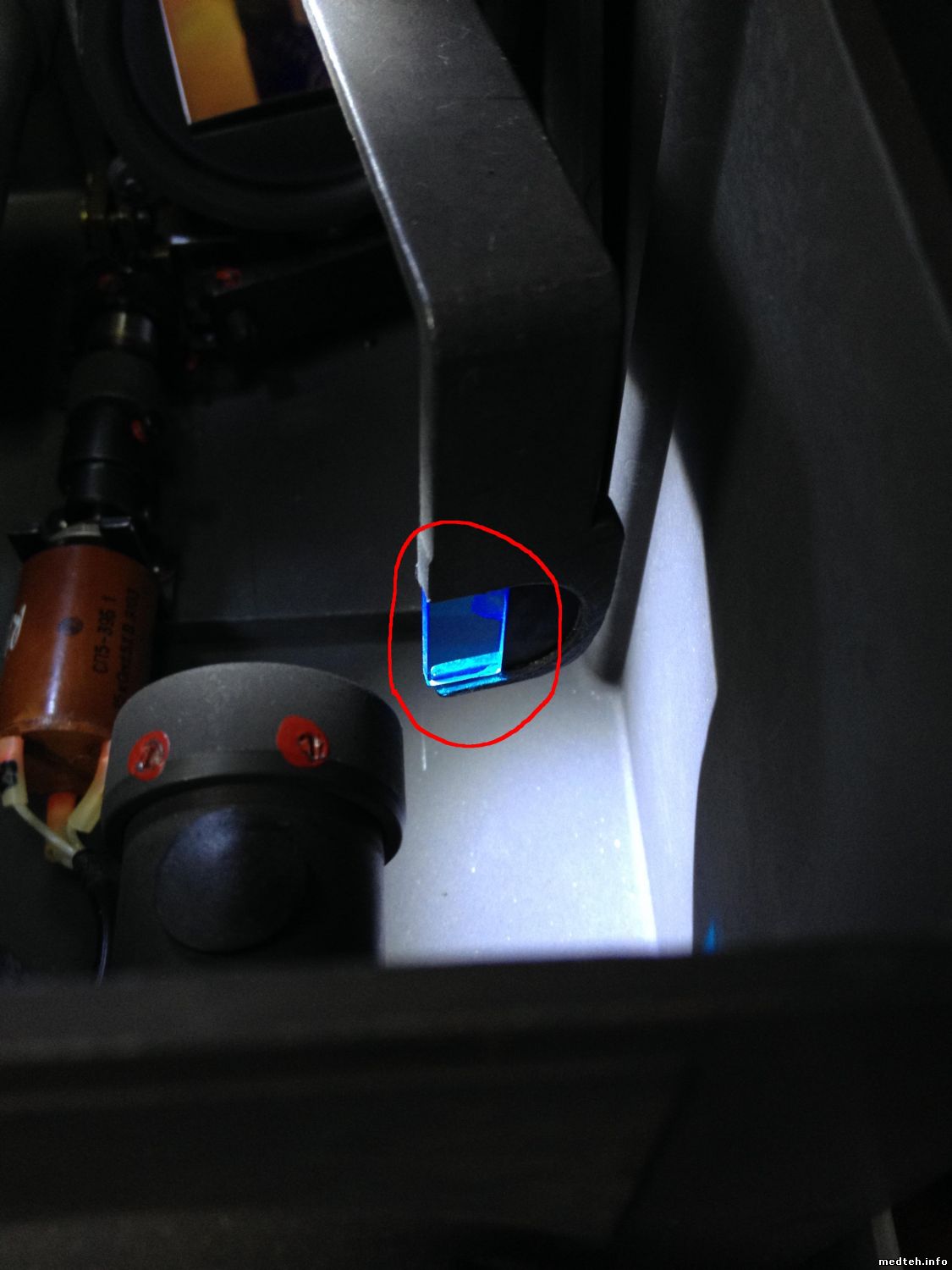

Здравствуйте! Если у кого есть эта диафрагма ( на фото), прошу писать в личку/

михалыч-601Дата: Вторник, 17.Ноя.2015, 17:36 | Сообщение # 153
У вас сообщений: 50
ремонтник
OFFлайн
Украина

кременчуг
Это не диафрагма , а светофильтр. ежели он ржавый то сыми кочергу (держатель фильтра) и отполируй фильтр но не вынимая с оправки. или на заводе купи новый фильтр, удачи

будте здоровы !!!

AlonsoДата: Вторник, 15.Мар.2016, 11:58 | Сообщение # 154
Стажер
У вас сообщений: 18
Инженер по ремонту
OFFлайн
Российская Федерация

Чита
На КФК-3 старой модели перегорела лампа, заменил лампу, отъюстировал её, значения градуировки Г входят в пределы 1,7-4,6 (у меня где-то 3,2), а нуль не устанавливается, значения нуля при открытой крышке 4,987. При повороте переменного резистора должен устанавливаться 0, но на поворот резистора никак не реагирует, цифры не меняются. Резистор исправен, вот только по характеристикам он 15 КОм, а на нем максимум 5 кОм.
У другого КФК-3 резистор тоже на 5 КОм, но на нем настройка проходит (устанавливается 0).
В чем может быть причина?


Иногда мой мозг удивляет меня самого.

RZVTДата: Суббота, 19.Мар.2016, 21:50 | Сообщение # 155
Участник
У вас сообщений: 78
инженер-ремонтник
OFFлайн
Украина

Кривой Рог
Сигнал фотодиода усиливается операционным усилителем. Напряжение на выходе в милливольтах соответствуют показаниям "Г". Если оно не совпадает - есть 3 варианта.
1. Юстировка оптического канала выполнена не правильно, т.е. на фотоприемник попадает недостаточное "количество" освещения.
2. Неисправен блок усиления сигнала фотодиода.
3. Дифракционная решетка отмыта растворителями или тупо протерта чем угодно. В этом случае правильная работа прибора возможна только после ее замены. 1-й признак подобного вмешательства - завышение показаний на нейтральных светофильтрах КНФ.

Кстати о птичках - на КФК-3 очень распространенный дефект - истирание толкателя управления шторкой фотоприемного тракта. Т.е. при закрытии крышки оптический канал не полностью открывается, а может и вовсе не открываться


Я должен видеть, чем я дышу

Сообщение отредактировал RZVT - Суббота, 19.Мар.2016, 21:59

leontropolisДата: Понедельник, 04.Июл.2016, 12:27 | Сообщение # 156
Заглянувший
У вас сообщений: 1
Сервисный инженер
OFFлайн
Украина

Донецк
День добрый проблема с кфк-3 "3ОМЗ" при уменьшении волны ниже 400нм т.е. после отключения реле сильно прыгают показания П от 98-102 %

cheburekДата: Четверг, 14.Июл.2016, 09:00 | Сообщение # 157
Участник
У вас сообщений: 85
Техник
OFFлайн
Российская Федерация

Россия
Добрый день. Нужна помощь коллеги.
Очень сильно прыгают значения в режиме П.
Включил, открыл крышку, нажал ноль - 0.042.
Закрыл нажал г - значения проходят по паспорту по всем длинам волн. И ноль и Г стабильно.
Нажимаю П и тут начинается шоу - значения скачет - + 200 единиц. И в минус уходит иногда... Иногда может вернуться на 100 а может и нет

Это на волне 315 нм.
На больших волнах значение скачет но не так сильно +-10 единиц

Электролиты заменены, кроме плат с клавиатурой. Лампа настроена и отьюстирована.

Какие будут мысли по этому поводу? Заранее благодарен.

оптик-АДата: Четверг, 14.Июл.2016, 14:06 | Сообщение # 158
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Подсоединить фотометр к сети 220 В, 50 Гц. Включить тумблер
"СЕТЬ". Нажать клавишу "ПУСК". На верхнем индикаторе
отображается значение длины волны в нм, на нижнем - в крайнем
левом разряде символ "Г", мигающая запятая, далее - отсчет в виде
четырехзначного числа, соответствующего сигналу с фотоприемного
устройства в В.
Закрыть крышку кюветного отделения. Нажать клавишу "П". На
нижнем индикаторе должен отобразиться отсчет "100,0 ± 2,0". Если
данный отсчет отобразился с большим отклонением, повторно нажать
клавиши "Г", "П".
Открыть крышку кюветного отделения. Выдержать фотометр во
включенном состоянии 30 мин.
Проверить и учесть "нулевой отсчет" По. Для этого нажать
клавишу "НУЛЬ". На нижнем индикаторе слева от мигающей запятой
должен отобразиться символ "О", справа значение По. Значение По
должно быть не менее 0,005 и не более 0,2. Установку нужного
значения производить резистором "УСТ. О", периодически нажимая
клавишу "НУЛЬ".
Закрыть крышку кюветного отделения. Нажать последовательно
клавиши "Г", "П". На нижнем индикаторе должен отобразиться отсчет
"100 ± 0,2". Если отсчет "100" отобразился с большим отклонением,
повторно нажать клавиши "Г", "П".
Фотометр готов к работе.
Примечания.
1 При включении тумблера "СЕТЬ" на нижнем индикаторе сразу Для начала попробуйте выполнить всё, как сдесь написано. Не получится пойдём дальше

cheburekДата: Четверг, 14.Июл.2016, 16:36 | Сообщение # 159
Участник
У вас сообщений: 85
Техник
OFFлайн
Российская Федерация

Россия
Большое спасибо за такой оперативный ответ. Я писал что на разных длина волн разное значение прыжков. Есть ли разница на какой проверять?

Но в принципе все это уже я делал... Ничего не меняется. Но завтра ещё раз попробую и отпишусь.


Сообщение отредактировал cheburek - Четверг, 14.Июл.2016, 16:37

VacyДата: Пятница, 15.Июл.2016, 08:31 | Сообщение # 160
Участник
У вас сообщений: 110
инженер по ремонту СИТ
OFFлайн
Российская Федерация

Севастополь
Какие показания на нижнем индикаторе в режиме "Г", min-max?

Форум медтехников » Медицинское оборудование (тех. разделы) » Лабораторное оборудование » Фотометр фотоэлектрический КФК-3 (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 4 из 6
  • «
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Универсальный дозимет...[armangrad (29.Мар.2024)]
2. Стоматустановка Chira...[ivan66 (29.Мар.2024)]
3. Анализатор иммунофере...[pmtlab (29.Мар.2024)]
4. Программа eFilm[Serg88 (28.Мар.2024)]
5. УЗИ Mylab 50 ф.ESAOTE...[valentin17 (28.Мар.2024)]
6. Источник света (освет...[РемБаза (28.Мар.2024)]
7. Анализатор биохимичес...[Crossword (27.Мар.2024)]
8. Стерилизатор паровой ...[homen (27.Мар.2024)]
9. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. BBraun Perfusor Compa...[14.Мар.2024]
3. Сервисный мануал пере...[07.Мар.2024]
4. Hitachi Noblus TECHNI...[07.Мар.2024]
5. Руководство Пользоват...[06.Мар.2024]
6. Spirometry PC Softwar...[05.Мар.2024]
7. Программа MedXImage д...[21.Фев.2024]
8. ПО MedXImage для авто...[21.Фев.2024]
9. GE MAMO COM Soft[05.Фев.2024]
10. Asian software[05.Фев.2024]
1. Suzumi[29.Мар.2024]
2. KrakenMup[29.Мар.2024]
3. Биггиз123[28.Мар.2024]
4. RestorG[28.Мар.2024]
5. vmpprogr[28.Мар.2024]
6. semen81[28.Мар.2024]
7. kostushka[27.Мар.2024]
8. Avames[27.Мар.2024]
9. vyugov[27.Мар.2024]
10. avch[27.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
