проблема с фотометром ФПА-2
peter_yktДата: Воскресенье, 27.Апр.2014, 03:00 | Сообщение # 1
Стажер
У вас сообщений: 9
инженер средств медтехники
На заявках
Российская Федерация

Якутск
Привет всем - такая проблема на индикаторе мусор, схема состоит из процессора кр580вм80а, программируемого интерфейса кр580вв55а, контроллера клавиатуры и индикации кр580вв79 вобщем набор такой же как кфк-3, имеются шинные преобразователи кр580ва86. По каналу 5в схема потребляет 0,8а - может ли такое быть? основной проц исправен - проверено заменой. В пределах нормы греется процессор и шинные преобразователи, еще немного греется к1108па1. На осциллограмме имеются пульсации около нуля и искажены фронты импульсов на шине D0-D7 процессора около нуля 0.3-0.4 вольта - везде вобщем пульсации, как я понял из-за этого не программируются интерфейс и контроллеры. Какие требования к источнику питания на 5в у этого прибора? Все электролиты на платах заменены

Сообщение отредактировал peter_ykt - Воскресенье, 27.Апр.2014, 03:10

АлександрДата: Воскресенье, 27.Апр.2014, 09:25 | Сообщение # 2
Участник
У вас сообщений: 89
инженер
На заявках
Российская Федерация

Самара
Видимо у вас пламенный фотометр старой модификации ,если это так , то нужно проверить исправность микросхем памяти (могла слететь прошивка ), но несколько раз выходили из строя также шинные формирователи . Насколько я помню такие микропроцессорные системы нормально работали при описанных пульсациях (было и хуже ). Потребление тока можно посчитать , старая ТТЛ логика вся много берёт тока . Если нужны прошивки , попробую достать ( где-то в лаборатории был списанный аппарат )

peter_yktДата: Воскресенье, 27.Апр.2014, 10:35 | Сообщение # 3
Стажер
У вас сообщений: 9
инженер средств медтехники
На заявках
Российская Федерация

Якутск
Программатор ПЗУ имеется - все 4 ПЗУ читаются - что-то в ПЗУ есть - может ли слететь прошивка? То есть дело не доходит до программирования парраллельного интерфейса и контроллера клавиатуры с индикацией (кр580вв79а)?Пульсации по 5 вольтам возле дросселя 200 мВ, на 20 ноге кр580вм80а 600-700 мв, импульсы на шине D0-D7 с выбросами до 1 вольта, кр580вв55а на портах A,B,C ничего нет, сигнал искаженный на cs этой микросхемы имеется.Был бы очень признателен если пришлете прошивку на майл peter_ykt@mail.ru

peter_yktДата: Понедельник, 05.Май.2014, 12:57 | Сообщение # 4
Стажер
У вас сообщений: 9
инженер средств медтехники
На заявках
Российская Федерация

Якутск
Тема все еще актуальна - нужна прошивка на данный фотометр на mail
peter_ykt@mail.ru

peter_yktДата: Понедельник, 08.Дек.2014, 06:47 | Сообщение # 5
Стажер
У вас сообщений: 9
инженер средств медтехники
На заявках
Российская Федерация

Якутск

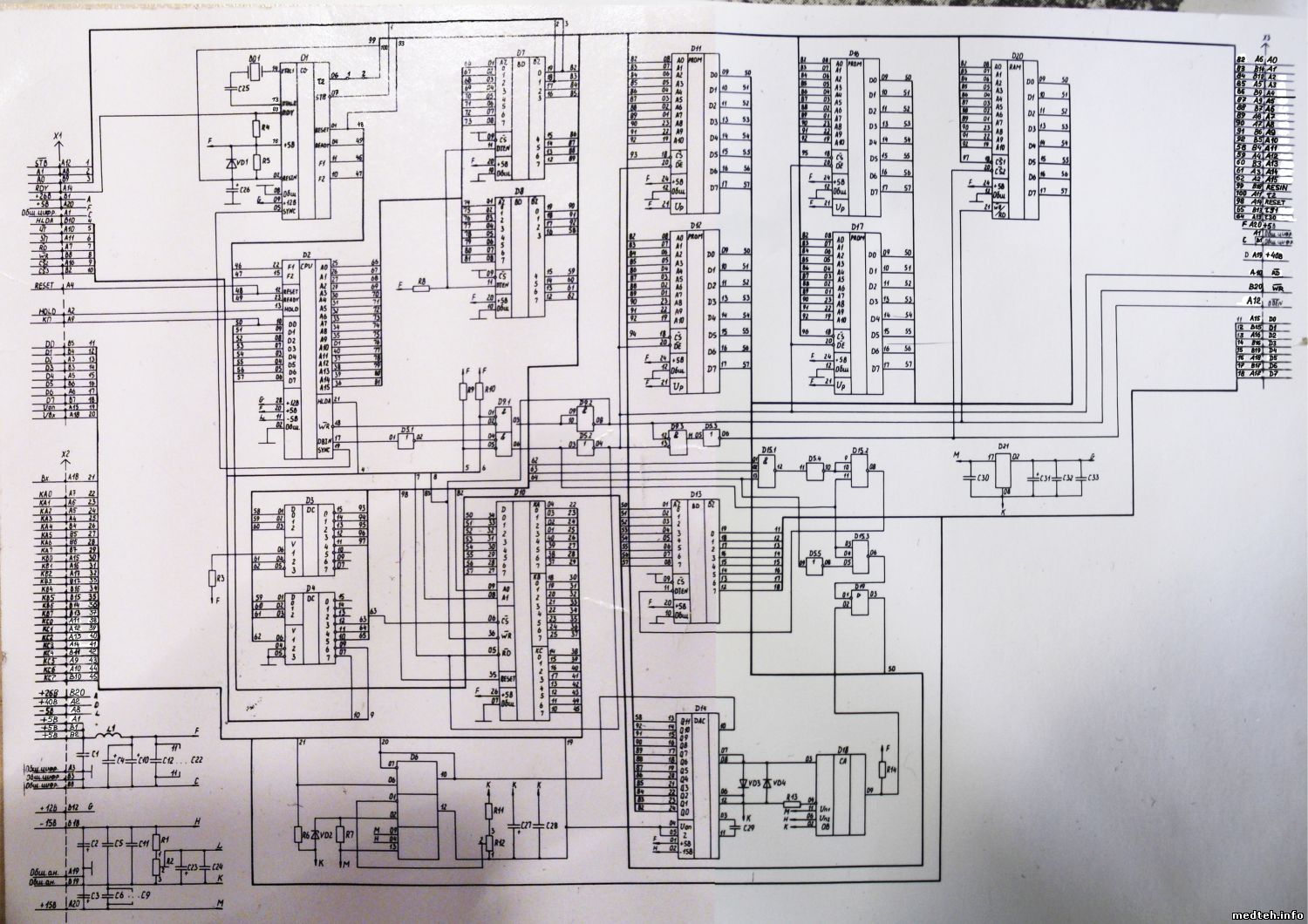

Не могу понять - все проверил на плате, микросхемы все заменил, ПЗУ исправны, схему залил в раздел файлы, почему на шинном формирователе, который общается с КР580ВВ79 такие импульсы? Прошивка вроде бы правильная, могу залить на сайт.

peter_yktДата: Понедельник, 08.Дек.2014, 07:59 | Сообщение # 6
Стажер
У вас сообщений: 9
инженер средств медтехники
На заявках
Российская Федерация

Якутск
Почему-то не прикрепился файл, в-общем такие импульсы на выходе шинного формирователя, на входе формирователя картина примерно такая же

veveeleДата: Вторник, 09.Дек.2014, 18:19 | Сообщение # 7
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Украина

Луцк
peter_ykt, проверьте входной сигнал reset (X1 A4).

peter_yktДата: Среда, 10.Дек.2014, 10:49 | Сообщение # 8
Стажер
У вас сообщений: 9
инженер средств медтехники
На заявках
Российская Федерация

Якутск
Насколько я понимаю ресет генерирует микросхема D1 кр580ГФ24 http://ru.m.wikipedia.org/wiki/КР580ГФ24 , по входу Resin, который приходит с разъема X3, где находится кр580вв79 с клавиатурой (пуск в том числе) и индикатором, ресет проходит. Разъем X1 это выход на печатающее устройство, то есть reset у него на вход.

zapsiblДата: Пятница, 12.Дек.2014, 17:42 | Сообщение # 9
Стажер
У вас сообщений: 9
Инженер по ремонту
На заявках
Российская Федерация

Москва
Если у Вас шум, то может быть проблема не в электронике, а в применяемом газе или компрессор гонит масло (было такое). Качество оптики, пульсации по питанию, фильтры поплыли, приемник сдыхает?

peter_yktДата: Суббота, 13.Дек.2014, 04:42 | Сообщение # 10
Стажер
У вас сообщений: 9
инженер средств медтехники
На заявках
Российская Федерация

Якутск
Оптика и газ отключены, пульсаций по питанию нет, я так понимаю, должна же кр580вв79 как-то программироваться, что-то осмысленное выводить на индикатор.

zapsiblДата: Вторник, 23.Дек.2014, 20:31 | Сообщение # 11
Стажер
У вас сообщений: 9
Инженер по ремонту
На заявках
Российская Федерация

Москва
Извините, не въехал в проблему - принял мусор на индикации за шум прибора. На схеме не видно включения кр580вв79 и по моему программа управления данной ИМС записана в PROM. Попробуйте ВВ79 поменять. А клавиатура реагирует?
