Фотометр фотоэлектрический КФК-3-01-«ЗОМЗ»
FiziqДата: Среда, 24.Фев.2010, 21:30 | Сообщение # 1
Стажер
У вас сообщений: 41
Инженер
OFFлайн
Российская Федерация

Ростов-на-Дону
Фотометр фотоэлектрический КФК-3-«ЗОМЗ», производства ОАО «Загорский оптико-механический завод» (ЗОМЗ), выпускается в трёх модификациях:
- фотометр фотоэлектрический КФК-3-01-«ЗОМЗ» - базовая модель (выпускаемый в исполнениях БШ2.853.021-02.1 и БШ2.853.021-02.2);
- фотометр фотоэлектрический КФК-3-02-«ЗОМЗ» с термостатируемым кюветным отделением;
- фотометр фотоэлектрический КФК-3-03-«ЗОМЗ» с проточной кюветой с насосом и внешним термостатом для подготовки проб, с целью обеспечения их правильной эксплуатации.


К сведению: есть также темы:
- Фотометр фотоэлектрический КФК-3-01 (Неполадки/проблемы, опыт и советы по их устранению);
- Фотометр фотоэлектрический КФК-3-02-«ЗОМЗ» (Неполадки/проблемы, опыт и советы по их устранению);
- Фотометр фотоэлектрический КФК-3 (Неполадки/проблемы, опыт и советы по их устранению).

оптик-АДата: Вторник, 27.Мар.2012, 22:42 | Сообщение # 81
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
если грешишь на микропроцессорную систему, отключи! Выведи проводники от фотодиода наружу, отделение фотоприёмника закрой, измеряй при открытой шторке, если показания плывут меняй мост на плате стабилизатора лампы.

VячеславДата: Среда, 28.Мар.2012, 14:52 | Сообщение # 82
Стажер
У вас сообщений: 15
техник
OFFлайн
Российская Федерация

Астрахань
Quote (оптик-А)
если показания плывут меняй мост на плате стабилизатора лампы.

Так напруга на лампе стабильна - 9,46В.
Может это всётаки фотодиод плавает?
Кто может точно подсказать куда лезть?

simsimДата: Среда, 28.Мар.2012, 15:25 | Сообщение # 83
Стажер
У вас сообщений: 47
инженер
OFFлайн
Российская Федерация

Миасс
К сообщению 80, 81.
Напряжение на лампе стабильно.
Мост вообще мало на него влияет.
Напряжение на лампе стабилизирует транзистор КТ829, который управляется ОУ К157УД1. На прямой вход ОУ подано напряжение от КС191, на инверсный часть выходного напряжения и довесок с микропроцессорного блока.
Куда лезть Элка четко сказал: опорное и выход AD820.
Фотодиод кто - нибудь менял, нужно будет что-то подстраивать?
В старых КФК-3 с изменением длины волны линейно менялось напряжение на лампе для компенсации изменения чувствительности фотодиода. Кажется мне, что эта компенсация сейчас зашита в память микроконтроллера и индивидуальна для каждого фотодиода.

ЭлкаДата: Среда, 28.Мар.2012, 18:46 | Сообщение # 84
У вас сообщений: 153
электромеханик
OFFлайн
Российская Федерация

.
Quote (simsim)
Фотодиод кто - нибудь менял, нужно будет что-то подстраивать?
Ставил вместо ФДУК-2 диод от старого КФК-3 один в один и метрологические характеристики не изменяются
Quote (simsim)
Кажется мне, что эта компенсация сейчас зашита в память микроконтроллера и индивидуальна для каждого фотодиода.
Да нечего там не зашито и нечего не подстраивается. При затемненном фотоприемнике ноль вольт при стопроцентной засветки ну, к примеру, 2,5 вольта при измерение образца пусть будет 2 вольта оп. плотность = 2 умножить 100 и разделить 2,5 получаем 80 процентов обычный калькулятор , а напряжением на лампе (яркостью свечения) подбираем линейный участок фотодиода

оптик-АДата: Четверг, 29.Мар.2012, 16:16 | Сообщение # 85
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
По меряй ток на лампе, прибор бери чувствительный , фотодиод не меняй, он не причём. При засветке фотодиода показания плывут? На вашем измерительном приборе, с отключенной микропроцессорной системой?

оптик-АДата: Пятница, 30.Мар.2012, 13:31 | Сообщение # 86
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
К сообщению 82. Эта система построена для того, чтобы регулировать напряжение на лампе при смене длины волны. А менять надо мост, у него плывёт ток! У меня не раз бывала такая дурка. Фотодиоды почти никогда не менял, добивался повышения чувствительности юстировкой осветителя. Если менял то отстраивал с помощью контрольного набора КНФ-1 L-волны 540 Нм.

михалыч-601Дата: Пятница, 30.Мар.2012, 20:44 | Сообщение # 87
У вас сообщений: 50
ремонтник
OFFлайн
Украина

кременчуг
когда подгорает один из диодов моста переменная составляющая идёт в цепь питания электроники и она начинает глючить это болезнь КФК.

romanov60Дата: Суббота, 31.Мар.2012, 07:05 | Сообщение # 88
Заглянувший
У вас сообщений: 2
слесарь кипИа
OFFлайн
Российская Федерация

Иваново
простите, про какой мост идет речь, в цепи питания лампы или микропроцессорного блока?

оптик-АДата: Суббота, 31.Мар.2012, 15:00 | Сообщение # 89
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Мост надо менять в цепи питания лампы и желательно не такой, а мощней по току!

михалыч-601Дата: Воскресенье, 01.Апр.2012, 21:15 | Сообщение # 90
У вас сообщений: 50
ремонтник
OFFлайн
Украина

кременчуг
помогите господ. КФК-3-01 электроника просто МиВС. розём подключения с права в низу возле онного стоить микросхема она управляет
питанием осветителя она потёртая всё что смог усмотреть как будто IOR409M.но на сайтах ничего не нашёл.может не то усмотрел.посмотрите точно.
Взаимозаменяемые МиВС и МИВС-03П,подходят они к разным блокам питания.

romanov60Дата: Понедельник, 02.Апр.2012, 06:13 | Сообщение # 91
Заглянувший
У вас сообщений: 2
слесарь кипИа
OFFлайн
Российская Федерация

Иваново
Quote (оптик-А)
Мост надо менять в цепи питания лампы и желательно не такой, а мощней по току!

При замере напряжения на лампе мультиметр показывает стабильное напряжение, даже сотые доли не изменяются. А процент пропускания меняется от 96,5% до 103 %, при закрытой шторке все стоит стабильно . Если напруга на лампе не меняется , значит плохой фотодиод?

оптик-АДата: Понедельник, 02.Апр.2012, 12:46 | Сообщение # 92
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Мерять надо не напругу, а ток! Если будет менять фотодиод, изменений не увидит, а проблемы возникнут с настройкой!

михалыч-601Дата: Понедельник, 02.Апр.2012, 12:55 | Сообщение # 93
У вас сообщений: 50
ремонтник
OFFлайн
Украина

кременчуг
посмотри оциллографом пульсации в питании лампы и прца. mail1

Вячеслав-ВоронежДата: Понедельник, 02.Апр.2012, 16:34 | Сообщение # 94
У вас сообщений: 122
инженер-конструктор-програмист-техн
OFFлайн
Российская Федерация

Воронеж
уважаемые ! А сколько частота кварцевого резонатора на КФК-3?
С нагревом или охлаждением останавливается ! как слепой котёнок без схемы ! и ловишь момент остановки!

VячеславДата: Понедельник, 02.Апр.2012, 18:35 | Сообщение # 95
Стажер
У вас сообщений: 15
техник
OFFлайн
Российская Федерация

Астрахань
Quote (оптик-А)
если показания плывут меняй мост

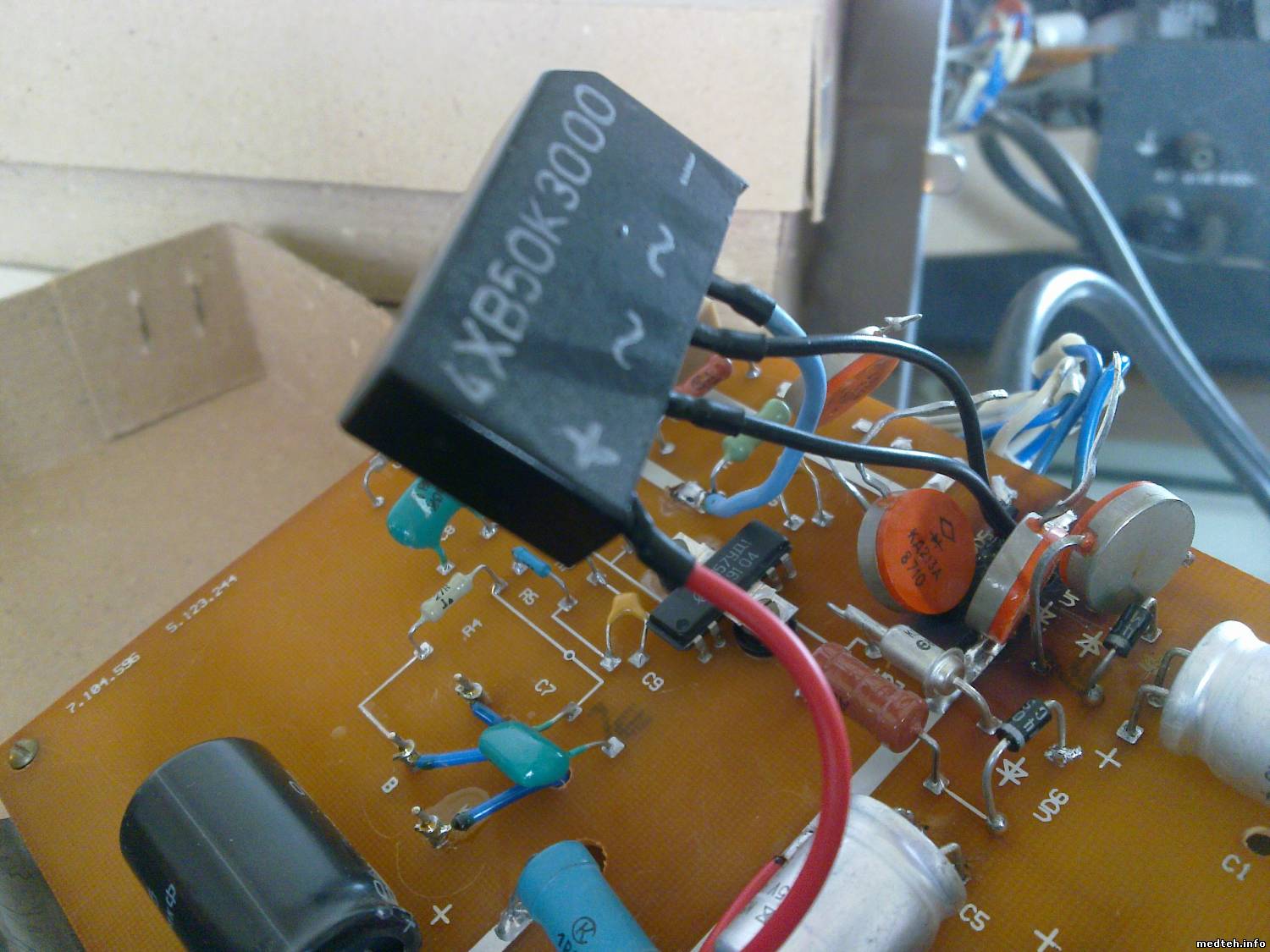

Сегодня поменял мост и всё стало ОК,коэффициент пропускания 100% +-2(норма).
Спасибо "оптик-А"

михалыч-601Дата: Понедельник, 02.Апр.2012, 22:25 | Сообщение # 96
У вас сообщений: 50
ремонтник
OFFлайн
Украина

кременчуг
Допуск по ко. пропускания 0.5% дл. волны 3 нм.

оптик-АДата: Вторник, 03.Апр.2012, 12:21 | Сообщение # 97
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Михалыч, отправил 4 файла со схемой микропроцессорной системы к КФК-3. Получил или нет?

simsimДата: Вторник, 03.Апр.2012, 15:21 | Сообщение # 98
Стажер
У вас сообщений: 47
инженер
OFFлайн
Российская Федерация

Миасс
К сообщениям 91, 92.
Действительно посмотрел напряжение на лампе осциллографом - хаотичные выбросы напряжения до 0,2В различной длительности.
Подключил к лампе внешний источник питания показания стали стабильными, но на выходе блока питания выбросы остались. Заменил мост - выбросы остались. Наблюдать их трудно, т.к. появляются непредсказуемо.
Подозрения на регулировочный резистор R9 (4.7 кОм) в блоке питания - при постукивании по нему появляются выбросы. Хорошо пропаял выводы, сдвинул движок (на 0,1В) - дефект исчез. Сейчас окончательно все соберу, поставлю на наработку.
Спасибо за советы.

Вячеслав-ВоронежДата: Среда, 04.Апр.2012, 22:50 | Сообщение # 99
У вас сообщений: 122
инженер-конструктор-програмист-техн
OFFлайн
Российская Федерация

Воронеж
оптик-А, ссылки на "" не работают.

оптик-АДата: Четверг, 05.Апр.2012, 12:23 | Сообщение # 100
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Не понял! Объясни.

MorgaNДата: Четверг, 05.Апр.2012, 19:01 | Сообщение # 101
Участник
У вас сообщений: 51
Лаборатория
OFFлайн
Казахстан

Семипалатинск
Если и на других волнах гуляет - смотрите диоды по питанию - возможно временный обрыв. Проверять лучше заменой.

Сообщение отредактировал MorgaN - Четверг, 05.Апр.2012, 19:31

оптик-АДата: Четверг, 05.Апр.2012, 23:19 | Сообщение # 102
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Коллеги, есть схема микропроцессорной системы к КФК-3. Досталась от Загорских друзей. Схема в неважном состоянии, кто хорошо владеет фотошопом может подреставрировать и выложить в архив объём где-то 3,5 Мгб. Кто займётся, кому отправить?

STarasДата: Пятница, 06.Апр.2012, 08:48 | Сообщение # 103
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
оптик-А, так выложи сразу в хранилище. А там посмотрим что оно к чему.

оптик-АДата: Пятница, 06.Апр.2012, 22:01 | Сообщение # 104
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Выложил, пользуйтесь!

оптик-АДата: Среда, 11.Апр.2012, 21:09 | Сообщение # 105
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Извини за банальность, проверь горит ли лампа!!!

spoaДата: Среда, 11.Апр.2012, 22:05 | Сообщение # 106
Заглянувший
У вас сообщений: 2
Инженер
OFFлайн
Российская Федерация

Тамбов
Контакты на самой лампочке или на держателе могут подгореть -- попробуй почистить напильником аккуратно (лампочку руками только не лапай, или потом спиртом протри).
Один раз было такое, что прибор стоял у большого окна и все у него прыгало, ноль не держал. Убрали от окна -- всё нормально.

оптик-АДата: Четверг, 12.Апр.2012, 13:03 | Сообщение # 107
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
У него гуляет длина волны, а не показания! У меня один раз такое было, запомнил навсегда. Начал копать, не обратил внимание, что осветитель (т.е. нет светового потока) вот такая хрень и бывает!

kostiqueДата: Пятница, 13.Апр.2012, 14:29 | Сообщение # 108
Участник
У вас сообщений: 55
OFFлайн
Украина

Очень нужна схема не кфк-3-01,может кто поможет.

gennadrДата: Пятница, 13.Апр.2012, 14:36 | Сообщение # 109
Стажер
У вас сообщений: 41
инженер по ремонту
OFFлайн
Украина

николаев
Ответ на сообщение 91-микросхема IRF7103(два полевика в одном корпусе).

оптик-АДата: Пятница, 13.Апр.2012, 14:43 | Сообщение # 110
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
По сообщению 109, схема на МС для КФК-3 выложил, смотри предыдущие сообщения. В чём проблема? С прибором.

gennadrДата: Пятница, 13.Апр.2012, 22:00 | Сообщение # 111
Стажер
У вас сообщений: 41
инженер по ремонту
OFFлайн
Украина

николаев
По сообщению 111-проблема с аппаратом КФК-3-01,при изменении длины волны напряжение на лампе меняется не плавно,а скачком с 8 сразу 12 вольт.

оптик-АДата: Суббота, 14.Апр.2012, 00:13 | Сообщение # 112
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Как это отражается на работе прибора? НЕ проходит один из пунктов поверки или что? Конкретно!

gennadrДата: Суббота, 14.Апр.2012, 12:24 | Сообщение # 113
Стажер
У вас сообщений: 41
инженер по ремонту
OFFлайн
Украина

николаев
Конкретно- прибор работает неправильно(по образцовым светофильтрам выдаёт чушь).На длине волны-540.

gennadrДата: Суббота, 14.Апр.2012, 12:31 | Сообщение # 114
Стажер
У вас сообщений: 41
инженер по ремонту
OFFлайн
Украина

николаев
На длине волны 540 напряжение накала лампы должно быть порядка 10,5в-есть-7.5В,при изменении длины волны до 400-накал лампы скачком поднимается до 12в.

оптик-АДата: Суббота, 14.Апр.2012, 12:47 | Сообщение # 115
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
Проверь ток на лампе, начиная с 400Нм и далее даже после 540Нм, если ток плывёт история та же, надо менять мост!
Забыл спросить показания стабильные или нет?

gennadrДата: Суббота, 14.Апр.2012, 15:35 | Сообщение # 116
Стажер
У вас сообщений: 41
инженер по ремонту
OFFлайн
Украина

николаев
Да,показания стабильные-понял,после прдздника попробую,спасибо за участие.

simsimДата: Вторник, 17.Апр.2012, 09:57 | Сообщение # 117
Стажер
У вас сообщений: 47
инженер
OFFлайн
Российская Федерация

Миасс
К сообщению 115.
У КФК-3-01 напряжение на лампе при длине волны более 500 -примерно 9,5В, при длине волны менее 500 - примерно 11,5В.
В блоке питания выходное напряжение регулируется резистором R9 (4,7 кОм). Последовательно с R9 включены резисторы R10 (6.19 кОм), R11 (16 кОм) - при переходе длины волны через 500 нм, резистор R11 закорачивается открывающимся транзистором в микропроцессорном блоке и скачком меняется напряжение на лампе. Схема блока питания соответствует схеме на рис. 5 в инструкции на КФК-3 (убрать DA2 c обрамлением, последовательно с R14 включен резистор 16 кОм, который коротится). Проверь резистор 4,7 кОм, проверь пропайку, чуть сдвинь движок.

gennadrДата: Вторник, 17.Апр.2012, 18:54 | Сообщение # 118
Стажер
У вас сообщений: 41
инженер по ремонту
OFFлайн
Украина

николаев
К сообщению 118 Огромное спасибо,завтра пробую,о результатах сообщу.

оптик-АДата: Вторник, 17.Апр.2012, 19:07 | Сообщение # 119
Завсегдатай
У вас сообщений: 293
инженер-оптик
OFFлайн
Российская Федерация

Третий
gennadr! Если интересно. Прежде чем, что-либо крутить необходимо произвести все действия указанные в инструкции на прибор. Есть глава-проверка работоспособности прибора. И пошёл по пунктам и нам будет понятно, что именно не идёт и совет уже будет более точный. Правильно поставленный вопрос подразумевает правильный ответ! А то я сижу и думаю, какую "муть" может показывать прибор.

gennadrДата: Среда, 18.Апр.2012, 19:00 | Сообщение # 120
Стажер
У вас сообщений: 41
инженер по ремонту
OFFлайн
Украина

николаев
Вопрос решён,оказалось: непропай резистора переменного 4,7ком и утечка транзистора irf-7301 в процессорном блоке.Всем неравнодушным-огромное спасибо,отдельное спасибо SIMSIM,всем-удачи.

Форум медтехников » Медицинское оборудование (тех. разделы) » Лабораторное оборудование » Фотометр фотоэлектрический КФК-3-01-«ЗОМЗ» (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 3 из 9
  • «
  • 1
  • 2
  • 3
  • 4
  • 5
  • 8
  • 9
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Универсальный дозимет...[armangrad (29.Мар.2024)]
2. Стоматустановка Chira...[ivan66 (29.Мар.2024)]
3. Анализатор иммунофере...[pmtlab (29.Мар.2024)]
4. Программа eFilm[Serg88 (28.Мар.2024)]
5. УЗИ Mylab 50 ф.ESAOTE...[valentin17 (28.Мар.2024)]
6. Источник света (освет...[РемБаза (28.Мар.2024)]
7. Анализатор биохимичес...[Crossword (27.Мар.2024)]
8. Стерилизатор паровой ...[homen (27.Мар.2024)]
9. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. Сервисный мануал пере...[07.Мар.2024]
3. Hitachi Noblus TECHNI...[07.Мар.2024]
4. Руководство Пользоват...[06.Мар.2024]
5. Сервисная инструкция ...[01.Фев.2024]
6. Сервисный мануал Sysm...[11.Янв.2024]
7. УЗТ 1.07Ф (схемы)[06.Дек.2023]
8. ПО для OEC 9800 9900 ...[04.Ноя.2023]
9. мануал[31.Авг.2023]
10. GE OEC 9900 Сервисные...[23.Авг.2023]
1. Suzumi[29.Мар.2024]
2. KrakenMup[29.Мар.2024]
3. Биггиз123[28.Мар.2024]
4. RestorG[28.Мар.2024]
5. vmpprogr[28.Мар.2024]
6. semen81[28.Мар.2024]
7. kostushka[27.Мар.2024]
8. Avames[27.Мар.2024]
9. vyugov[27.Мар.2024]
10. avch[27.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
