Добрый день, коллеги! Сразу скажу, что с рентген-аппаратам я на Вы, но сделать просят.
В общем, если развернуть трубу (чтобы сделать снимок на вертикальной стойке, как на фото ), и отцентрировать аппарат по центру разметки, то снимок на пленке получается смещенный.
Тоже самое получается, если кассету с пленкой положить на стол и выставить рентген по центру кассеты.
Так вот, регулируется ли световой луч, по которому центрируют аппарат? .
Черную крышку на центраторе( это где лампочка стоит) со стороны рельсов сними( три болта отверткой крест), там увидишь. Не знаю даже, как объяснить... Если совсем не поймешь, сфотографируй рентгентрубку в разных проекциях, попробую стрелками на рисунке показать...
serg7vetr, понятно. Я эту крышку черную снимал (где лампа), но ничего не стал трогать. Значит в правильном направлении думал. Спасибо! Попробую настроить.....
Maxzoni, перед Вами стоит задача совместить поле светового центратора с рентгеновским полем. Это можно сделать различными способами: 1. Теоретически единственно правильный. Если диафрагму не били, не трясли, лампу центратора не меняли и никто в ней не ковырялся - у многих диафрагм в кольце крепления есть 4 винта (крепления), которые при попарном регулировании (один отпустить на 1 оборот, противоположный подтянуть на тот же оборот) позволяют в небольших пределах смещать диафрагму относительно выходного окна излучателя, а,соответственно, и фокуса рентгеновской трубки. Это помогает при излучателе и диафрагме настроенных в заводских условиях. Световое поле проецируется на поле снимка от источника света через зеркало. В зависимости от конструкции диафрагмы можно использовать способы 2 и 3: 2. Более правильный, применяемый при заводской настройке. Перемещением источника света - обычно он имеет возможность перемещаться в 2-х или даже 3-х направлениях. 3. Изменением угла установки зеркала. Очень удобно использовать в Чешских диафрагмах. Maxzoni, способ регулировки кроме Вас никто не определит. Технология настройки для способов 2 и 3 такова: определяется поле снимка (рентгеновское) по экрану или снимку на кассету, затем, НЕ МЕНЯЯ ПОЛОЖЕНИЯ ИЗЛУЧАТЕЛЯ, с этим полем совместить световое пятно. Для способа 1 необходимо после каждого шага регулировки определять положение рентгеновского поля.
И еще отвес от центра центратора до деки на которой проецируется разметка, монетка в центре кассеты и регулировочные болты на креплении трубы в горизонтали помогут решить проблему.
если развернуть трубу (чтобы сделать снимок на вертикальной стойке, как на фото ), и отцентрировать аппарат по центру разметки а потом отодвинуть колонну дальше то может трубка вместе с центратором сдвинута в креплении.Это же можно проверить если опустить трубку центратором на деку и посмотреть параллельность относительно деки.
Однако доброго времени суток, уважаемые форумчане, есть Спектрап КРД-СМ 50/125, 2006 г., питающее Magnun, стол -Moviplan, два рабочих места, кассеты, при калибровке на малом фокусе при токах трубы больше 40мА - ток накала больше 5А (ошибка - ток накала больше установленного предела), на большом фокусе тоже самое, но при токе 180мА, ограничили ток по большому фокусу 180мА - калибровка прошла, от малого фокуса отказались, но в работе не проходят снимки в ручном режиме при длительности снимка больше 22 мс - ошибка "напряжение кВ ниже установленного предела", есть ли у кого нибудь мысли по этому поводу, кабели, стаканы, выпрямитель питающего всё это в норме, то что труба почти труп при 340000 снимков - это как бы то же понятно, куда "порыть" дальше.
Сообщение отредактировал moxa - Четверг, 20.Апр.2017, 16:08
Дата: Четверг, 20.Апр.2017, 17:51 | Сообщение # 12
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
moxa, из листинга ЗАВОДСКИХ установок такого-же КРД-СМ: Small Filament Standby Current: 2.5 A Small Filament Maximum Current: 5.3 A Large Filament Standby Current: 2.5 A Large Filament Maximum Current: 5.5 A Откуда у Вас появился предел 5А? Если сами установили, то из каких соображений? Поэтому:
Цитатаmoxa ()
ошибка - ток накала больше установленного предела
вполне нормальная реакция аппарата.
Цитатаmoxa ()
ошибка "напряжение кВ ниже установленного предела"
требует отдельного анализа с изучением осциллограмм анодных напряжения и тока, зависимости от уставки анодного напряжения и т.д.
Дата: Четверг, 20.Апр.2017, 19:03 | Сообщение # 13
Участник
У вас сообщений: 63
инженер
OFFлайн
Российская Федерация
ЦитатаАлекс-200 ()
Откуда у Вас появился предел 5А? Если сами установили, то из каких соображений? Поэтому:
уставки тока мы не трогали, их оставили до нас (на шильдике родная труба зачёркнута и нарисована другая), фокус в том, что ток анода растет до 186 мА, дальше растёт только ток накала, а 5А - это то , что я успел увидеть глазами на калибровке, касаемо осцилограмм - это следующим заездом, я хочу понять откуда граница 22мс, калибровка идёт на 20 мс, в ручном режиме снимки проходяд до 22мс, а на 25мс уже ошибка по наряжению, при том что мАс меньше 3. И ещё, нарисованная на шильдике труба есть в списке и мы её использовали при калибровке.
Сообщение отредактировал moxa - Четверг, 20.Апр.2017, 19:24
Дата: Вторник, 07.Май.2019, 18:54 | Сообщение # 14
Участник
У вас сообщений: 70
инженер
OFFлайн
Российская Федерация
Иваново
На пульте Магнум появляется ошибка comm error. Ошибка выскакивает редко .Сам аппарат находится в области и я не всегда могу оперативно прибыть.Сегодня увидел это сообщение ,а то врачи не могут по существу разъяснить и сфоткать тоже в неможах).
По сути выявил следующее,что при попытки отключить ,нажав на кнопку пульта слышен щелчок реле в генераторе,но пульт не гаснет .Соответственно ошибка выскакивает . Я так понял, что сигнал не пришел на пульт из генератора . Лечится вроде как нажав опять на кнопку включения и снова Выкл. Тем самым аппарат корректно выключается. Но основная проблема в том , что это сообщение выходит во время работы без манипуляций Вкл.Выкл. Соответственно ни одна кнопка не реагирует .Врачи выключают и включают силовой рубильник хоть как то спасая ситуацию.В логе ошибок за прошлый месяц пару ошибок пропадают +15 в. ЧТО, ГДЕ Посмотреть ?
Посмотреть в схему вкл/выкл и почистить реле в плате силового блока (не помню как называется - три реле стоят вблизи источников питания постоянного напряжения).
ЦитатаkramerBT ()
Сам аппарат находится в области
Поэтому надо заранее изготовить приспособу для вскрытия закрытых реле впаянных в плату. Обычно это стальная полоска с отгибом в 1-2 мм.
при попытки отключить ,нажав на кнопку пульта слышен щелчок реле в генераторе,но пульт не гаснет ..... Лечится вроде как нажав опять на кнопку включения и снова Выкл. Тем самым аппарат корректно выключается.
Цитатаpetroveech ()
Только кажется реле тут не при чём.
Не настаиваю на собственной правоте. Просто в практике имел случай с таким РПУ, когда из-за дефекта в контактах одного из этих реле, аппарат выключался (и пульт и силовой блок) только рубильником.
Коллеги, подскажите на рентгене КРД-СМ 50/125 "Спектр АП" с генератором Magnum программа при снимке выдаёт: "e011 Слишком большие миллиамперы при экспозиции". Перед этим слетали установки, менялась батарейка на генераторе. Загружался бэкап из имеющегося файла. Что можете посоветовать?
Дата: Четверг, 13.Окт.2022, 13:49 | Сообщение # 21
Стажер
У вас сообщений: 5
Инженер
OFFлайн
Российская Федерация
Нижневартовск

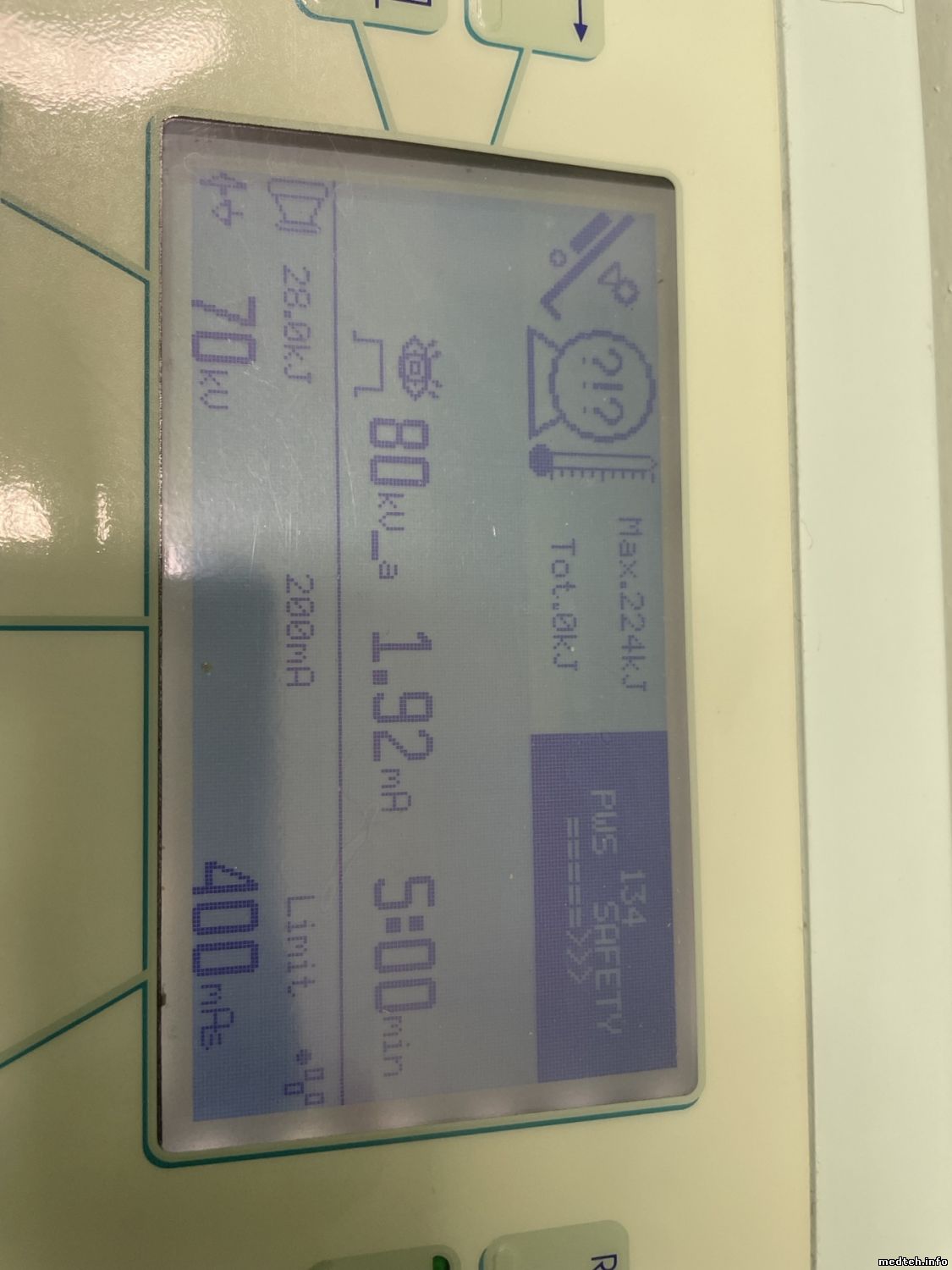

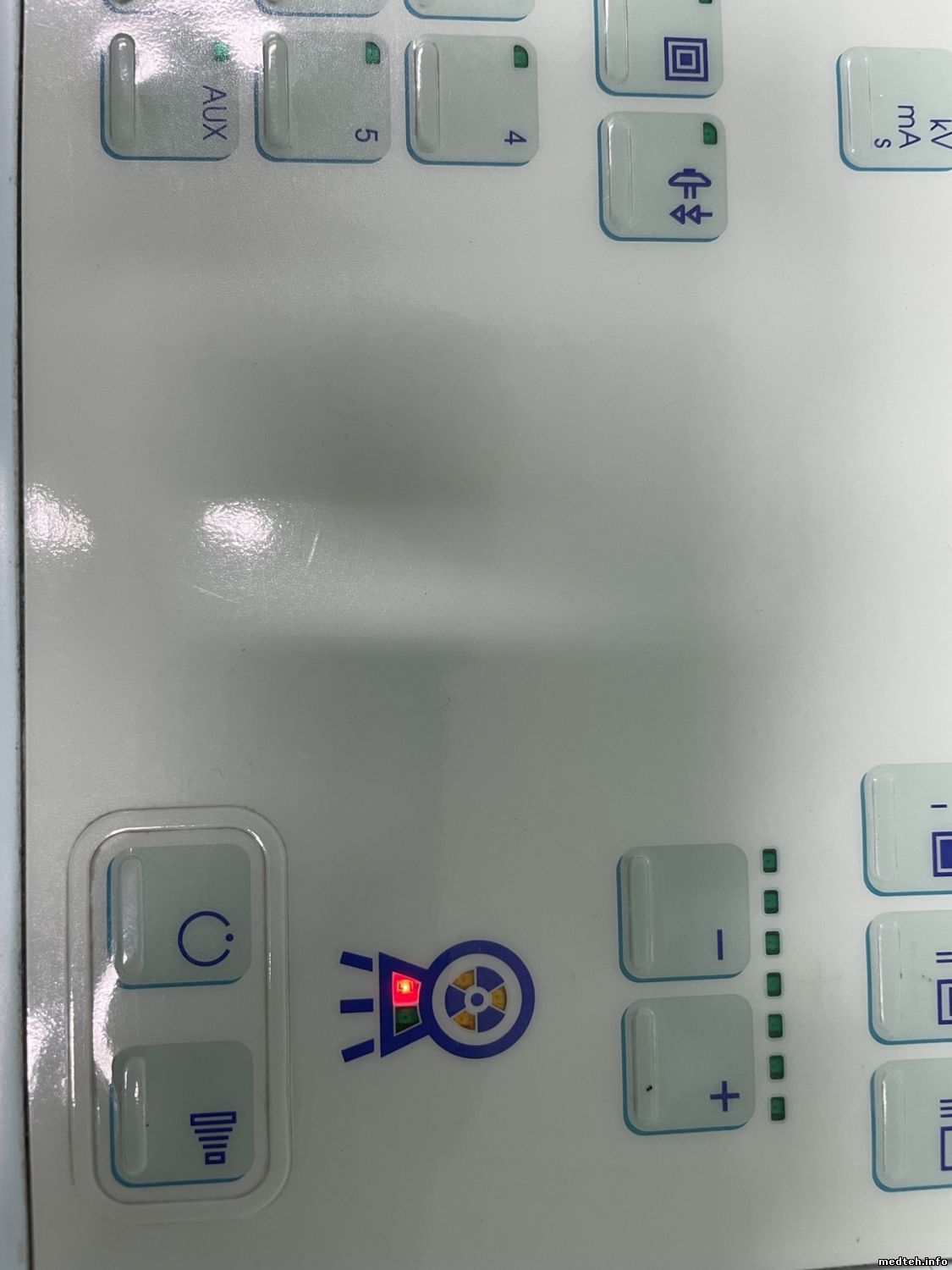

Добрый день! На КРД-СМ 50/125-1 «СПЕКТРАП» появляется ошибка Е134 (фото во вложение) и загорается красным на изображение трубки на пульте(также фото во вложение). Подскажите пожалуйста, не знаем что делать, в мануале что шел с аппаратом этой ошибки нет, официалы уже месяц молчат ничего из них не вытянешь...
