Ренекс-Флюоро 2001 г.в. "2 пингвина"
andy8Дата: Вторник, 02.Дек.2014, 14:28 | Сообщение # 1
Участник
У вас сообщений: 145
рентгентехник
OFFлайн
Гаити

Лимонад
Неисправность проявляет себя так: после включения пингвины движутся вверх-вниз синхронно 2 или 3 цикла, лазерное перекрестие горит. Потом оно гаснет, когда пингвин камеры останавливается. А пингвин излучателя продолжает свои движения вверх-вниз независимо, пока не выключишь. - Синхронизации нет. Похоже, что неисправна плата.
Схему блока и платы управления пингвинами не нашел в док-ции по флюшке. Может, их и нет? Если у кого была такая неисправность, подскажите, пожалуйста, коллеги. И\или киньтесь схемой. Благодарю.


memento mori

FAINTДата: Четверг, 04.Дек.2014, 18:10 | Сообщение # 2
Участник
У вас сообщений: 145
Медтехник
OFFлайн
Российская Федерация

Россия
"Сходи" в хранилище : http://www.medteh.info/load/81-1-0-459
Если не то..уточни что за плата или побольше снимков выложи с расстояния, чтобы можно было всю конструкцию, расположение плат.А так на вскидку - прозвони кабель, там где конструкция движется там и перегибает провод.Были проблемы с разьемами типа LAN.

andy8Дата: Среда, 10.Дек.2014, 12:24 | Сообщение # 3
Участник
У вас сообщений: 145
рентгентехник
OFFлайн
Гаити

Лимонад

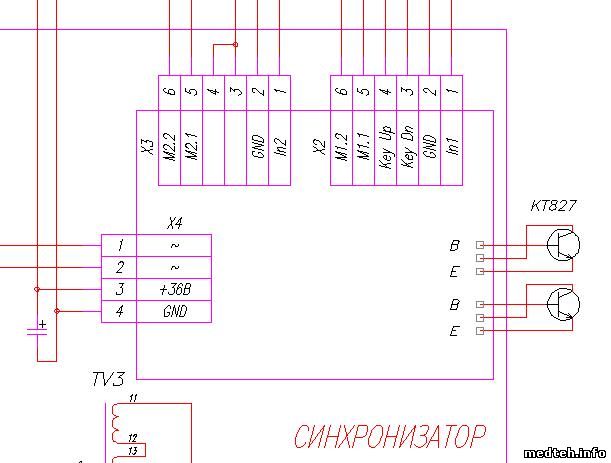

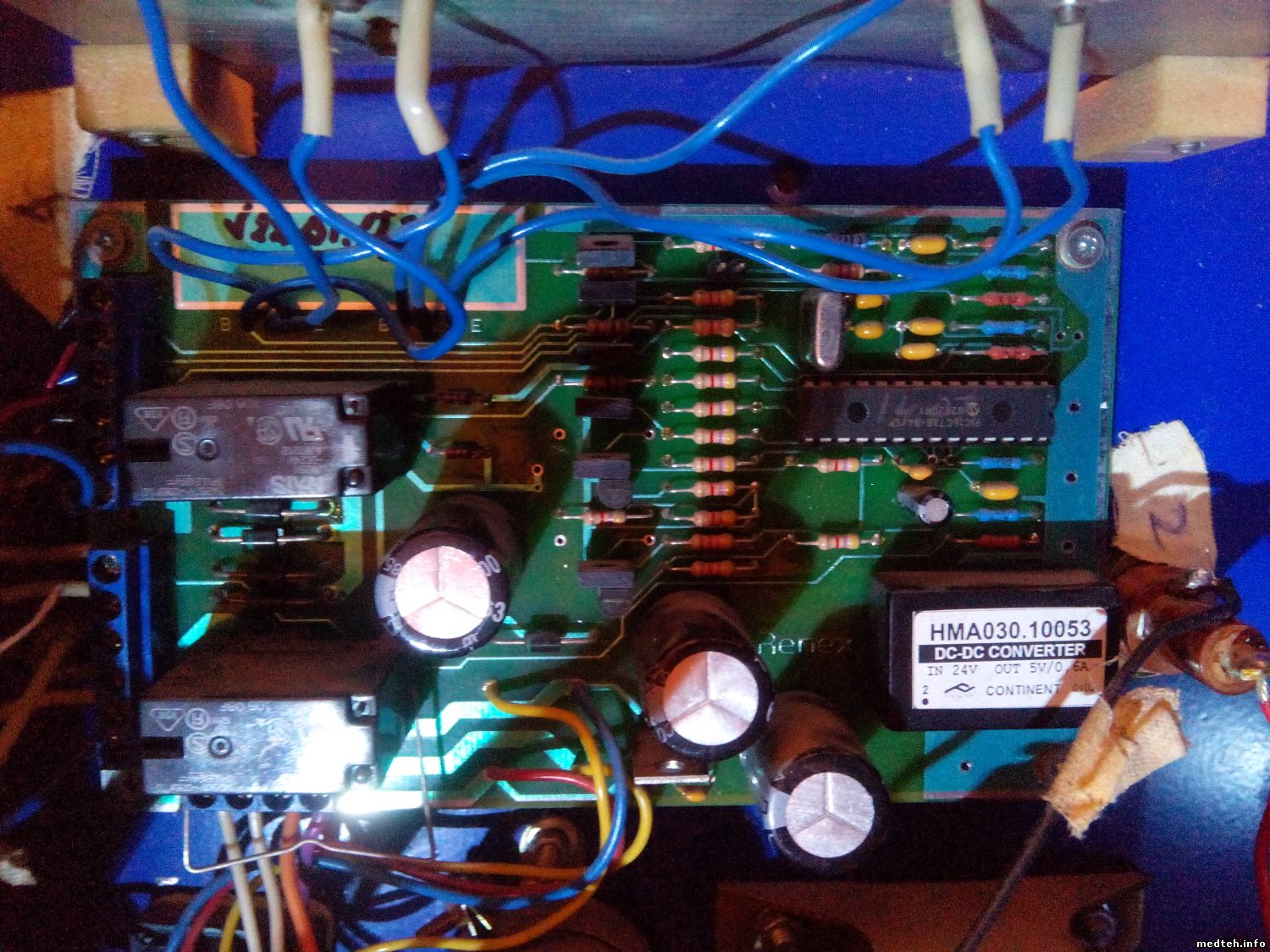

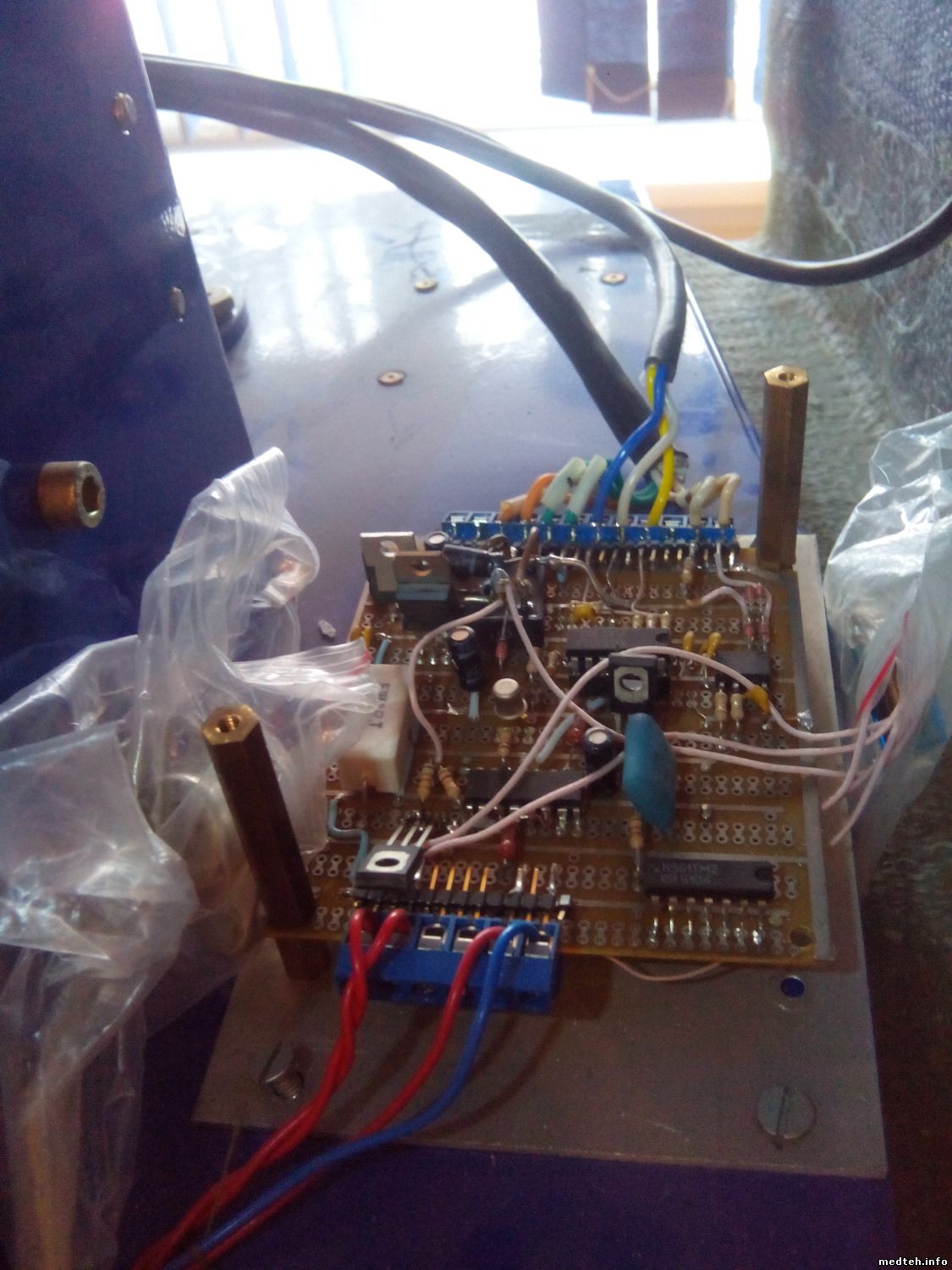

FAINT, в хранилище ничего нового нет. В папке Флюоро-3 находим файл "Общая схема Ф3", на которой есть изображение искомой платы в блоке синхронизатора в виде "чёрного ящика". И это всё. Схемы на саму плату нет. О ней забыли, т.к. это же Гелпик! bye2 Перегибаться кабель, связующий плату с актуатором пингвина излучателя конечно может, но имхо, дело не в нем, т.к. пингвин движется вверх-вниз нормально. Дело в плате, на которой есть свой мелкопроцессор. Крыша поехала у него скорее всего. Даже искать неисправные элементы не буду: заказал плату целиком. Кстати, на плату управления диафрагмой тоже нет схемы.


memento mori

Сообщение отредактировал andy8 - Среда, 10.Дек.2014, 12:32

rossДата: Воскресенье, 14.Дек.2014, 15:16 | Сообщение # 4
Стажер
У вас сообщений: 32
инженер
OFFлайн
Российская Федерация

Москва
Вот схема платы синхронизации
1777364.pdf (179.9 Kb)

TechnoMedДата: Понедельник, 15.Дек.2014, 06:25 | Сообщение # 5
Участник
У вас сообщений: 70
Инженер
OFFлайн
Российская Федерация

Омск
Ребят, обратите внимание на то, что как в работе проявляют себя газовые пружины. Потому как если у вас не отработает верхний и нижний микропереключатель (в актуаторе стоят) то у вас штанга не пройдет тест и будет гоняться пока не замкнет микрики. Попробуйте в верхнем положении когда она идет поджать руками, как бы помочь пружине. И еще при движении неисправной стойки вверх есть какие то вибрации?!

andy8Дата: Вторник, 23.Дек.2014, 22:51 | Сообщение # 6
Участник
У вас сообщений: 145
рентгентехник
OFFлайн
Гаити

Лимонад
ross, TechnoMed, большое спасибо за схему и за совет. Какой алгоритм работы у пингвинов после включения?
При движении вверх пингвин излучателя раскачивается (колеблется, вибрирует) перпендикулярно движению, при этом и гремит. - Решил заменить газ. пружину. ross, может быть и схема платы диафрагмы имеется?


memento mori

Сообщение отредактировал andy8 - Среда, 24.Дек.2014, 10:04

rossДата: Суббота, 27.Дек.2014, 21:27 | Сообщение # 7
Стажер
У вас сообщений: 32
инженер
OFFлайн
Российская Федерация

Москва
andy8, Если пингвин вибрирует при движении, то нужно менять газовую пружину. После включения пингивины по-моему 3 цикла проходят полностью, затем останавливаются примерно в среднем положении. Лазер должен гаснуть в процессе движения. Схема платы управления диафрагмы есть только такая...
__2.pdf (138.2 Kb)
