ФМцс Проскан 7000(авто) нет заряда накопителя. Ошибок нет. На плате МКУ горят красным светодиоды HL26 -отсутствует накал и HL21-прием данных. На выходе платы накала 38 вольт, в настройках все нормально. Уважаемые форумчане, где копать?
Сообщение отредактировал vitalik - Пятница, 23.Янв.2015, 17:48

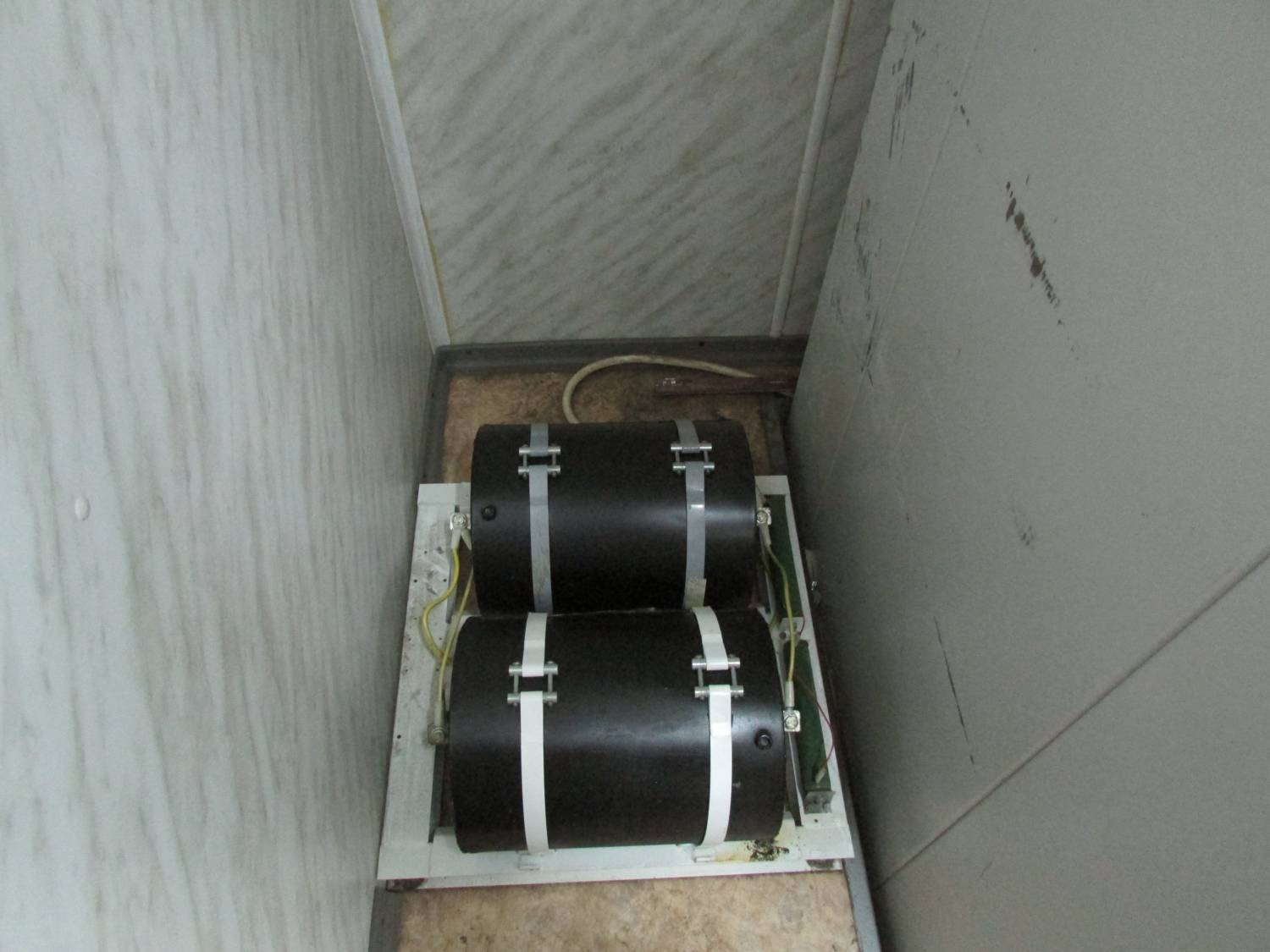

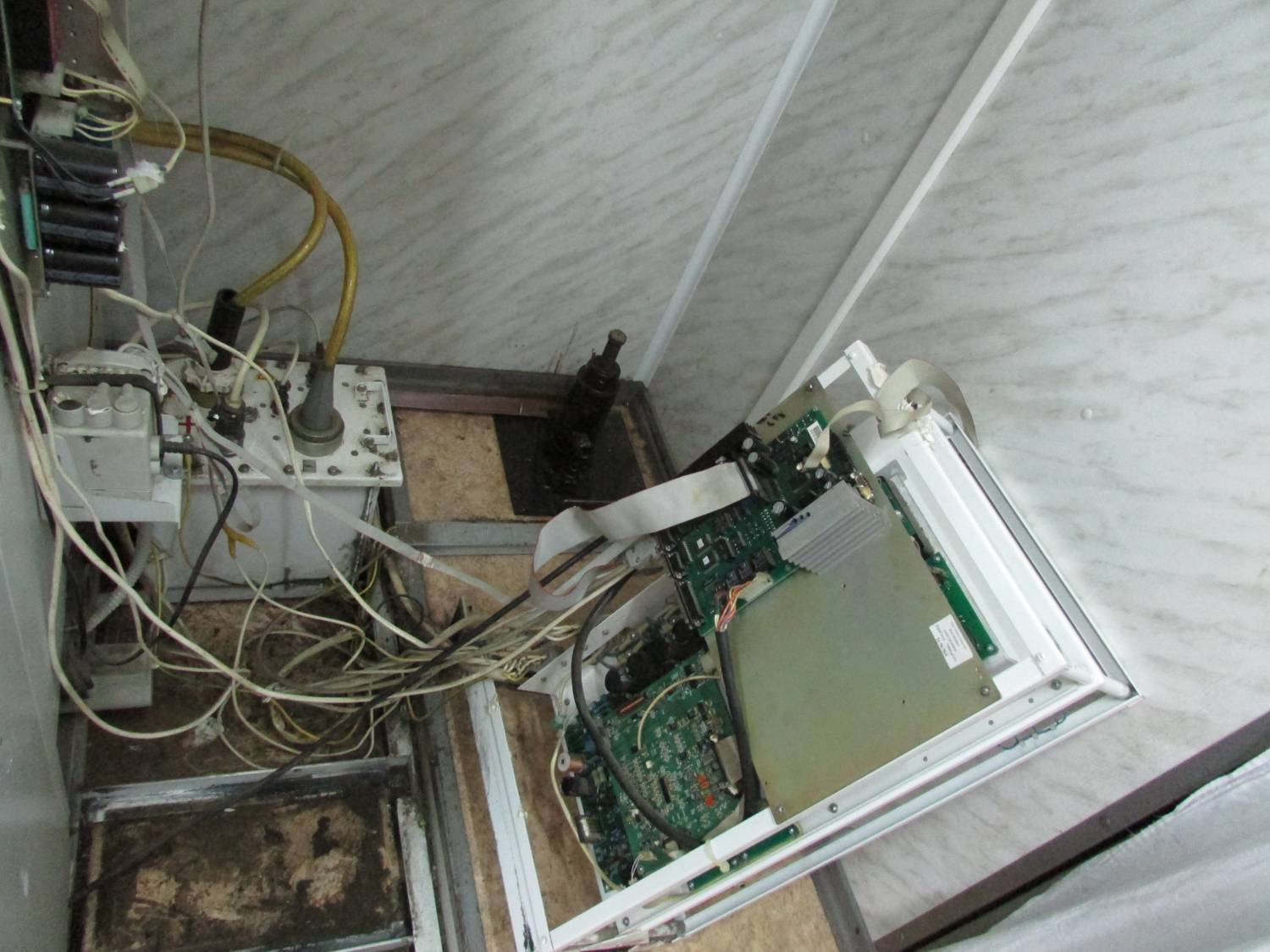

Добрый день! Спасибо кто откликнулся. На шасси стоит только молекулярный накопитель с разрядными резисторами, туда идет кабель с разъемом. Прозвонил молекулярник, замыканий нет. Отсоединил его и подключил две лампы 220в последовательно, включил аппарат, напряжения нет все равно. Значит молекулярник не виноват. Скачал техдокументацию "Рентгенпром" на Проскан, что то там схемы отличаются от моего оборудования. Вот фотки.
какой интересный у вас флюорограф )))схемы другие но принцип одинаков. зарядное надо смотреть от входа 220 вольт и до выхода 400 вольт. предохранитель высоковольтный .разъемы ,питающие низковольтные цепи, вообщем работу преобразователя 220->400 вольт в целом
Сообщение отредактировал webfox - Четверг, 22.Янв.2015, 15:08
Я бы посоветовал проверить оба транзисторных модуля.Они хорошо видны на последнем снимке и находятся под платой с конденсаторами.Когда будете отпаивать управление внимательно запомните как были присоеденены провода от платы драйверов.
Накопители дохлые, судя по году выпуска. Половина снимка светлее будет. Менять только на один большой. С его заменой всё равно плату заряда надо будет ставить нового образца, чтоб лаборанты не засыпали во время заряда. При обращении пишите мыло сразу.

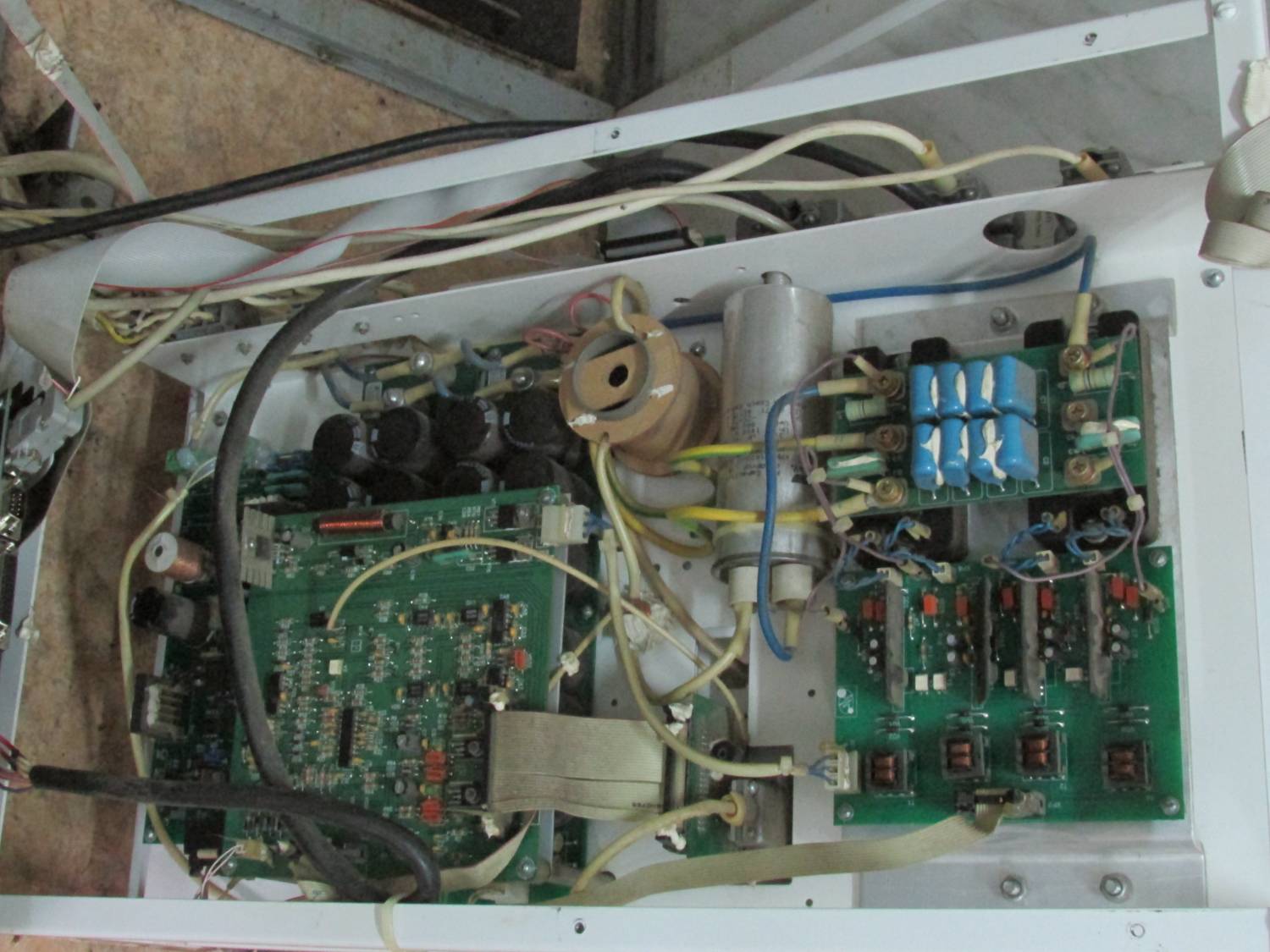

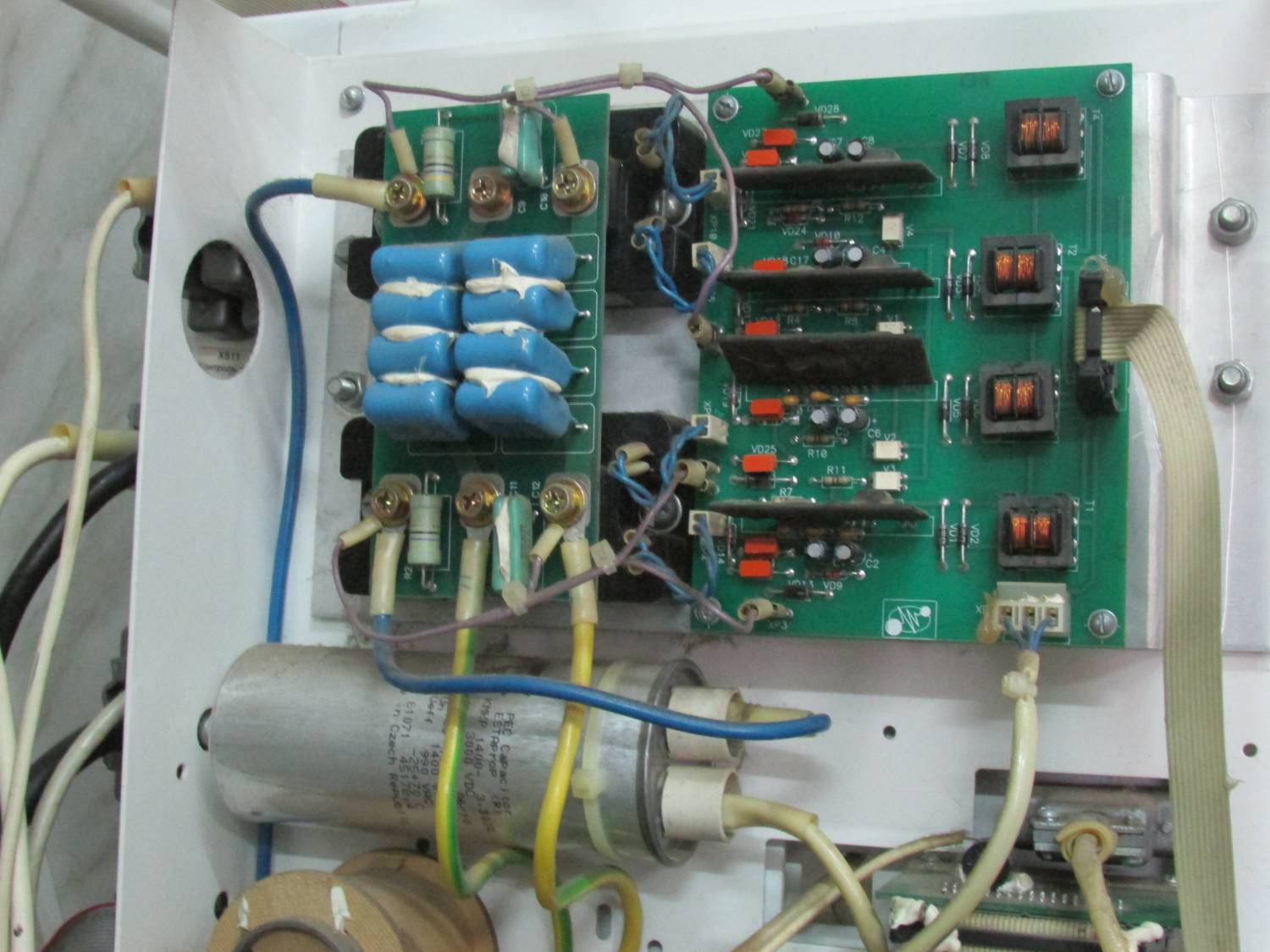

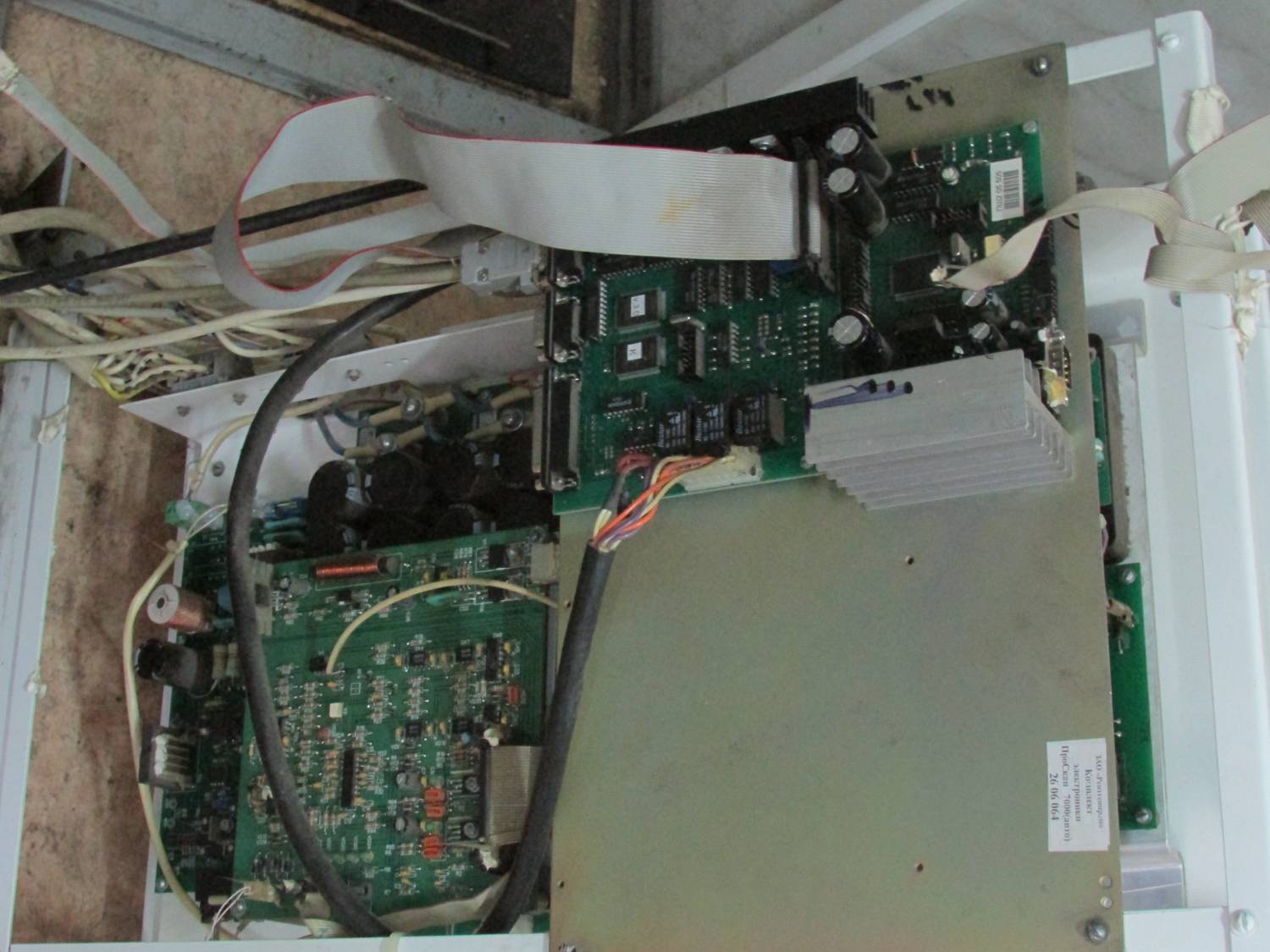

Что-то не нашел на фотографиях плату зарядки : 6530979.jpg - модули IGBT управления высоким напряжением 5266069.jpg - плата накала , плата упр инвертором , 0750209.jpg - плата накала , плата упр инвертором ,модули IGBT управления высоким напряжением , а где же сама плата ? Можно проследить от накопителя - куда они подсоединены. И если изменений нет , то надо найти плату . Если изменения есть , то проверить цепи к которым подсоединён накопитель .
Дата: Пятница, 23.Янв.2015, 17:47 | Сообщение # 10
Стажер
У вас сообщений: 23
инженер
OFFлайн
Российская Федерация
Ейск
Благодарю всех, проблему решил. На плате заряда (на фотках его нет), был в обрыве зарядный термистор R19 типа SCK 057. Поставил с телевизора термистор NTC 4,7 все работает нормально.
