Ребята у кого есть прошивка на рентгенаппарат СД-РА? У меня она слетела, на пульте идёт загрузка - точки и виснет. Тест как раньше, не появляется. Аппарат встал - работать не на чем. Выложите в хранилище или пришлите в личку, пожалуйста. Пропишите как ей пользоваться.
доброго дня! Судя по письму аппарат с генератором OPTIMUS и скорее всего свалилось програмное обеспечение генератора на плате 139. Для восстановления необходима дискета BEKUP или заново запрограммировать программой XRGSCOPE находится на дискете в комплекте документации самораспаковывающийся файл. Виктор
zvm47, Да Оптимус, плата,где стоит батарея ,оперативка накрылась прошивка-номер не смотрел.Дело в том,что у нас аппарат пришёл 8 лет назад и на него никакой документации не было,тем более дискет и программ.Если у тебя есть,то пришли мне в личку или выложи в хранилище.Спасибо большое заранее,тебе коллега.
Дата: Воскресенье, 04.Апр.2010, 00:55 | Сообщение # 6
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
zvm47, приятно общаться с ПРОФИ даже по телефону!!! А ты Котик, лучше с ним созвонись, полистай темы по "Филе" zvm47, может тоже поплачусь на DUO DIAGNOST выплыла плавающая "коза" по № EER всё что угодно, без конкретики
Рентгенаппарат Филипс СД-РА Нет перемещения томографа сгорел пред F1 (3.15) на плате тиристора (управл-я двигателем перемещения) после проверки на кз установил другой пред после первого перемещения то-же сгорел.Установил пред на 5А.Проходит перемещение томограф по тесту,если делать второе перемещение то слышны шумы как-будто не раз блокировались тормоза (поэтому видимо сгорает пред) Если вручную погонять то может обратно пройти движение по тесту. Видимо что-то связано с раз блокировкой тормоза или не слез с конечника. Нет полной документации. Может кто-нибудь сталкивался с подобной проблемой (Или есть схема).
Как прошью рентген так напишу. Спасибо большое zvm47 и evven за помощь нашей районной больнице. Пришлось временно закатить на 2 этаж 12П6,но он слаб по сравнению с Филипсом.
Дата: Пятница, 09.Апр.2010, 11:27 | Сообщение # 10
Стажер
У вас сообщений: 8
техник
OFFлайн
Российская Федерация
Нужна примерно такая же прога. А если точно нужна прога: XRG SCOPE 4512 152 04755 или новее для работы с генераторами "OPTIMUS", т.к. постоянно что- то у них слетает, то APR, то какой-нибудь фокус, то рабочее место. Мой e-mail: vocoz@yandex.ru . Заранее спасибо.
Дата: Понедельник, 10.Май.2010, 21:16 | Сообщение # 13
Удаленные
И повнимательнее посмотри детали. Если масло черное и вонь, значит обязательно где-то есть следы пробоя. Смотри диоды, конденсаторы, катушки, стаканы и корпус генератора.
Дата: Понедельник, 10.Май.2010, 21:23 | Сообщение # 15
Участник
У вас сообщений: 120
инженер
OFFлайн
Российская Федерация
саратовская обл.
Я смотрел,не видно нигде. Промыл спиртом, залил другое масло-дал постоять,впитаться.Потом вылил,залил другое масло и попробовал прошить.Доходит при адаптации 40кв и показывает ошибку нессиметричное напряжение. А масло пойдёт б/у от старых рентгенов.Или надо высокочастотное-там же частота до 15кгц.
Дата: Понедельник, 10.Май.2010, 21:48 | Сообщение # 17
Удаленные
Масло нужно новое. Тут дело не в частоте, просто чем выше частота генератора, тем меньше его размеры, и, соответственно, меньше расстояния между деталями, поэтому масло должно быть с большим напряжением пробоя. На старых (типа РУМ-20) хватало 40кВ, а на средне частотных - не менее 50. На ТЭЦ делают дополнительную просушку. Что касается пробоя, посмотри внимательнее. Иногда это дырка, как от иголки, но пока шило, нагорело черноты. Ты всё помыл и теперь нужно смотреть очень внимательно. Бывает дырка в катушке, бывает в изоляции у стенки генератора или в корпусе конденсатора или диода.
Дата: Понедельник, 10.Май.2010, 21:54 | Сообщение # 18
Участник
У вас сообщений: 120
инженер
OFFлайн
Российская Федерация
саратовская обл.
Он раньше при родном негодном масле иногда при адаптации доходил до 108кв и выдавал ошибку- перенапряжение. А при старом при 40кв уже не идёт. А новое масло надо до 150кв проверять?
Дата: Понедельник, 10.Май.2010, 21:59 | Сообщение # 19
Участник
У вас сообщений: 120
инженер
OFFлайн
Российская Федерация
саратовская обл.

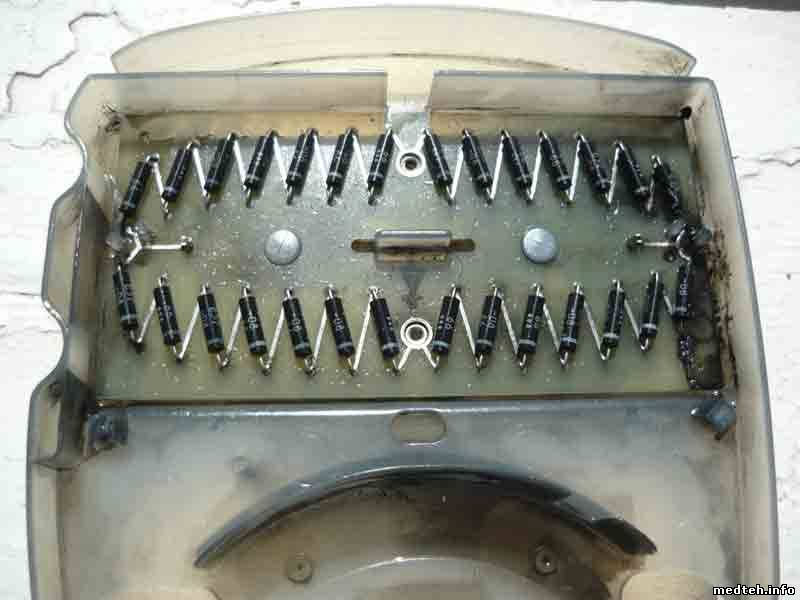

Смотрел внимательно не видно никаких следов.Там диоды маленькие высоковольтные, набраны на плате штук 30 по 4 сборки и круглые кондёры-6 шт. Катушка намотана по секциям и залита клеем. Значит старое масло не пойдёт?
Дата: Понедельник, 10.Май.2010, 22:05 | Сообщение # 20
OFFлайн
Российская Федерация
Россия
Quote (Котик)
А новое масло надо до 150кв проверять?
насчет масла - надо знать требование изготовителя сколько кВ пробоя на 1см масла для старых от 40кВ на 1см и выше было нормой
Quote (bvm53)
тем меньше его размеры, и, соответственно, меньше расстояния между деталями, поэтому масло должно быть с большим напряжением пробоя.
уже писалось
Quote (Котик)
ошибку нессиметричное напряжение
имееться ввиду пробой по + или - , в генераторах обычно черната в масле как следствие проблем с высоковольтными элементами генератора, а не с самим маслом
Дата: Вторник, 11.Май.2010, 18:41 | Сообщение # 21
У вас сообщений: 167
инж
OFFлайн
Российская Федерация
Москва
Вечер добрый! Я уже где-то писал, что для OPTIMUS прроверка трубы при адаптации, если нет ограничения по напряжению проходит при 170 кВ. Таких масел нет их готовят предварительно перед заправкой осушают и что-то там еще химичат. После прохождения проверки на пробой возможна заливка в танк точную величину пробойного напряжения не могу сказать, надо узнавать, но думаю не менее 70кВ\см. Я отправил документы на проведение проверок ВВ трансформатора, хотелось-бы узнать результаты. Виктор
Дата: Вторник, 11.Май.2010, 22:43 | Сообщение # 22
Удаленные
Я согласен, что чернота масла-следствие проблем счастями генератора, поэтому и предлогаю Котику внимательнее посмотреть детали. Прозвонить столбы, только не тестером, а мегоомметром. Пробой обязательно должен быть. Что касается масла, то многое зависит от условий хранения. Если сливал с закрытого генератора, на малых киловольтах должно работать, а если стояло открытое, да ещё во влажном помещении, то можно сразу выбрасывать. А то, что генератор на черном масле выдавал 108 кВ как раз говорит о хорошем качестве масла.
Дата: Вторник, 11.Май.2010, 23:37 | Сообщение # 23
Участник
У вас сообщений: 120
инженер
OFFлайн
Российская Федерация
саратовская обл.
bvm53, Там не столбы, а сборки диодов маленьких-в одной сборке штук 30-40. Они прозваниваются тестером-120мом. Сначала слетела прошивка и не прошивалась,потом оказалось генератор накрылся.До этого были жалобы на плохую работу-на больших режимах не пробивает. 108кв давал во время прошивки в режиме адаптации. А так пользовались до 90кв.
Привет всем. Сегодня смотрел документацию на ОПТИМУС и МЕДИО65 от СДРА схемы трансформаторов и диодные сборки похоже одинаковые, но вот точных данных по виткам нге нашел ФИЛИПС не сообщает. Совершенно разные измерительные цепи, а вот масло то же. Виктор
К сожелению у меня нет нормальной документации на OPTIMUS, но вот один листочек может быть полезен. Хотя схема генератора сдесь условная, но на ней 4 моста (Котик пишет о 4-х группах диодов). Каждый мост состоит из некоторого количества выпрямительных столбов (хотя они и маленькие, но диодов с таким обратным напряжением не бывает). Проверяют их мегоомметром, так как он, в зависимости от модели, работает на напряжениях 500-2500В, и поэтому его показания более достоверны. Кстати, что такое 120мом:мегаоммы или миллиомы? Но в любом случае мерить тестером сотни мегом не стоит. Исходя из этой же схемы на генераторе есть измерительные выводы: Х1 для тока и х14-1 и х14-2 для напряжения. Их можно использовать для дополнительной диагностики. Подключи двухканальный осциллограф и увидишь разницу при ошибке "несимметричное напряжение". А миллиамперметр в цепи измерения тока покажет превышение при пробое.
bvm53, Это 120мегоом.А может генератор потянуть за собой выходную схему на транзисторных сборках и конденсаторах или причину искать только в деталях генератора? Спасибо тебе большое за схему,может пригодится. Можно конечно повозиться с генератором,но где найдёшь потом компоненты.Мы обращались на завод раньше-нам сказали, что они работают по договору только с сервисными службами.
Сообщение отредактировал Котик - Среда, 12.Май.2010, 23:21
Дата: Четверг, 13.Май.2010, 00:09 | Сообщение # 27
Удаленные
Генератор может потянуть и транзисторы IJBT, но первопричину по моему нужно искать в генераторе. Ведь сам говоришь, что работали до 90кВ. Дальше скорее всего начинало прошивать генератор, падало высокое, уходили режимы. Это, видимо, и стало причиной сбоя программы. Попробуй всёже повозиться с ним. Если причина в столбах или в конденсаторах, то их можно попытаться чем-то заменить. Тоже и с IJBT. Хуже если дело в катушках. Это не лечится. Удачи тебе!
Дата: Вторник, 18.Май.2010, 22:02 | Сообщение # 28
Участник
У вас сообщений: 120
инженер
OFFлайн
Российская Федерация
саратовская обл.

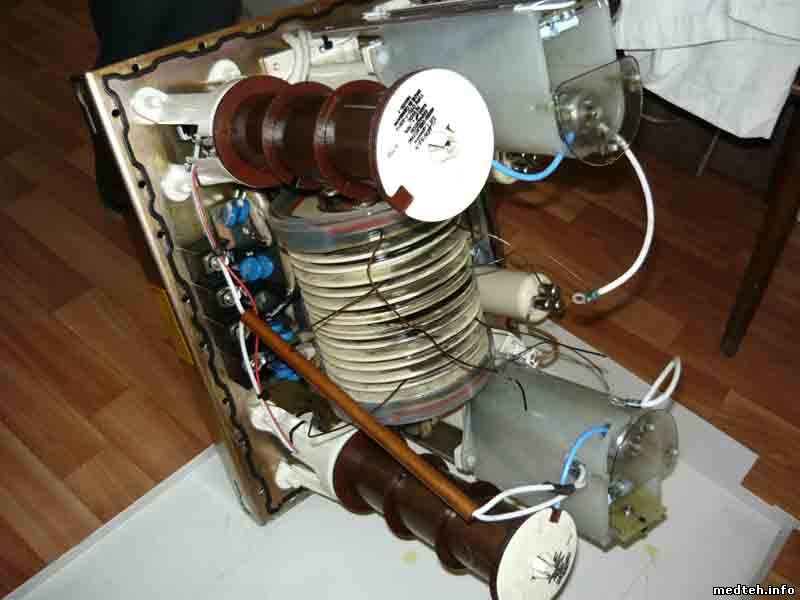

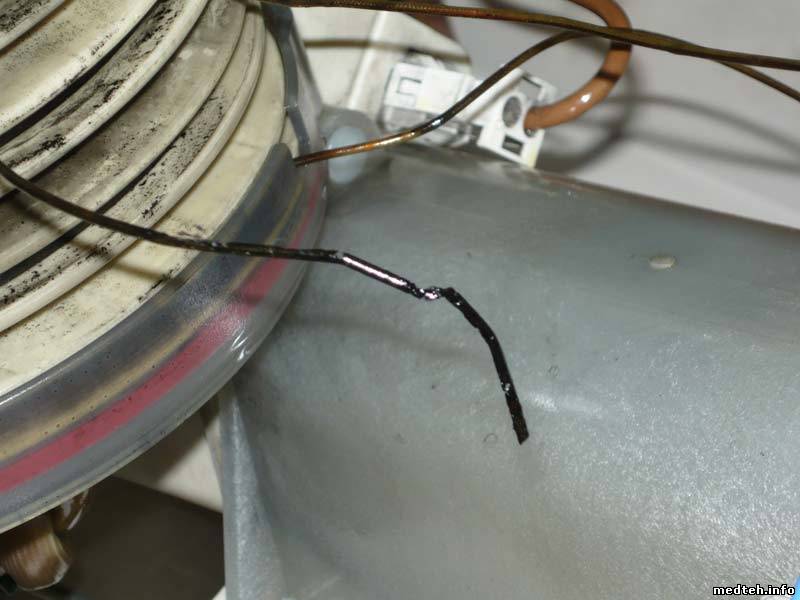

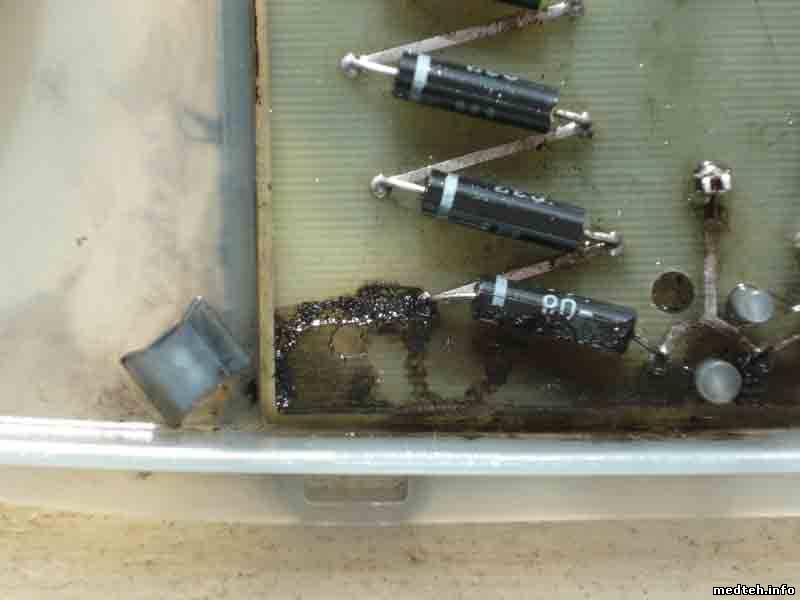

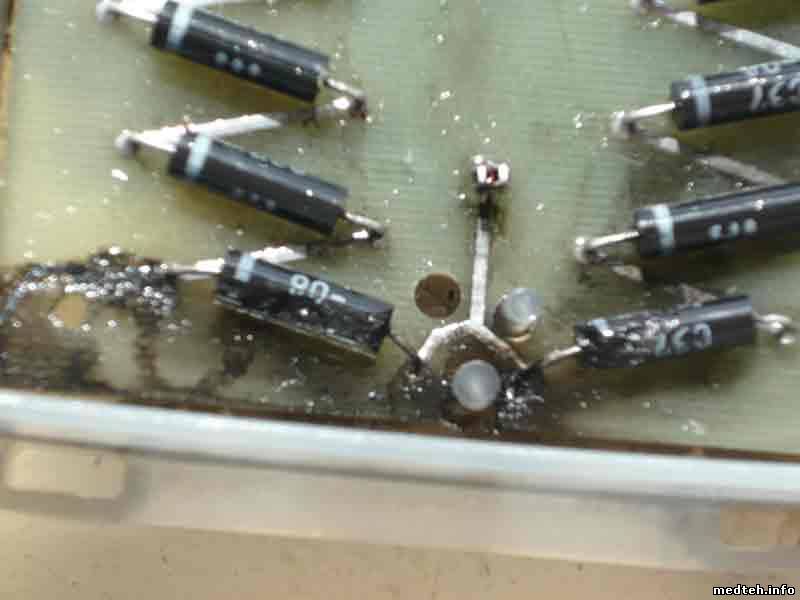

Ребята наконец нашёл неисправность в генераторе. Оказывается отгорел провод от ВВ катушки и он сёк на диоды. Погорели диоды-7 шт. в плече моста,а остальные в мостике дохлые. Вот поэтому иногда он проходил адаптацию до 108кв,а чаще не проходил. После замены масла не стал,т.к. не стал пробивать по маслу.Выкладываю фотки пробитого генератора-смотрите.Где можно найти высоковольтные диоды 3кв,800ма,150кГц -28шт.?
Дата: Вторник, 18.Май.2010, 23:31 | Сообщение # 32
Участник
У вас сообщений: 120
инженер
OFFлайн
Российская Федерация
саратовская обл.
Не совсем точно. 7 диодов пробиты наглухо,2 видно визуально,а остальные показывают разные сопротивления - разница до 1 мом. Хотя на годных сборках разница небольшая до 100ком.
Котик, по моему ты занимаешся ерундой, измеряя сопротивления высоковольтных диодов.В первом приближении целостность с помощью тестера можно проверить измеряя через него сетевое напряжение в ту и другую сторону. Получишь примерно 110В в + и -. А что касается замены, то или из б\у среднечастотного генератора, или ищи в "нете",напримерсайт www.hvca.ru
Я проверил и тестером и мегоометром. Тестер показал пробой в сопротивлениях,а мегоометр напрямую - коротыш. Но тестер показал разное сопротивление у некоторых годных диодов пробитого моста,что не показал мегоометр. Поэтому каждый прибор дополняет измерения. А желательно заменить аналогом диодов все мосты или достаточно один мост или лучше родные поставить?
Дата: Четверг, 27.Май.2010, 17:08 | Сообщение # 37
Стажер
У вас сообщений: 30
инженер
OFFлайн
Российская Федерация
москва
Котик, Насчет диодов, просмотри серию HVR-1X. Продаются в Элком-сервисе.Хорошие времена восстановления, высокое обратное напряжение...уйдет в два раза меньше, стоят правда 2-4$ . Чтобы проверить на пробой HV-диоды, советую собрать простенький генератор на ток 0.3-04А. с напряжением вольт 50, а лучше-100 с прямым вкл. исследуемого диода в нагрузке.. по осциллографу четко определишь АЧХ, а если сделать индуктивную нагрузку, то сможешь сделать оценить время восстановления диодов
