После выполнения снимка на мониторе лаборанта наблюдается нормальный (без видимых дефектов снимок). Но после сохранения снимка в базе и просмотре этого же снимка извлеченном из базы наблюдаются искажения (артефакты) в отдельных частях снимка. Недостатки можно устранить, если изменить первоначальные установки снимка (повысить KV или уменьшить mAs для этого же объекта). Наркоз для всех!
Сообщение отредактировал Scvair - Вторник, 25.Авг.2015, 17:51
Дата: Воскресенье, 30.Авг.2015, 11:11 | Сообщение # 3
Участник
У вас сообщений: 87
Инженер
OFFлайн
Российская Федерация
Калининград
Здравствуйте. Тип питающего по паспорту УРСПас-"Ренекс" и моноблок мощьностью 20/40 кВт. Проблема заключается в следующем:
1. после выключения аппарата и повторного (через несколько минут) включения не обеспечивается заряд (до рабочих 435 В) накопительных конденсаторов; при этом наблюдается очень медленная разрядка накопительных конденсаторов; вопрос: почему не происходит быстрый разряд после выключения аппарата и нормальный заряд после включения?; 2. при принудительном разряде накопительных конденсаторов до напряжения менее 1 Вольта включение аппарата и заряд накопительных конденсаторов происходит нормально; 3. контроль работы микросхемы DD1(ATMEGA8) на плате блока зарядки выявил закономерность: при нормальной работе аппарата светятся три светодиода VD1, VD2, VD3 и напряжение питания на 7 выводе DD1 составляет 5,22 В при сбое аппарата светодиоды отключаются, и напряжение на 7 выводе DD1 поднимается до 5,35 В; 4. после принудительного разряда накопительных конденсаторов аппарат включается нормально, происходит заряд накопительных конденсаторов до 435 В светятся три светодиода VD1, VD2, VD3 и выполняется несколько снимков (но при этом не происходит дозаряда накопительных конденсаторов) после чего появляется сбой и аппарат не работает (до повторного принудительного разряда накопительных конденсаторов и т. д.).
Дата: Воскресенье, 30.Авг.2015, 11:11 | Сообщение # 5
OFFлайн
Российская Федерация
Россия
Scvair, проверь резисторы которые стоят на разряд, они ватт на 10 - зеленые - справа в нижней 1/3 стоят , обычно их обрывает и схема контроля начинает так себя вести
Дата: Воскресенье, 30.Авг.2015, 11:12 | Сообщение # 6
Участник
У вас сообщений: 87
Инженер
OFFлайн
Российская Федерация
Калининград
Quote (adunakor)
Много лет аппарату?
Аппарат 2008 года.
Quote (renmaster)
проверь резисторы которые стоят на разряд
Хорошо, сегодня посмотрим и отпишимся по результатам. И еще у нас есть схемы на аппарат и схемы скачанные с сайта гелпика, но они не совпадают с тем что мы имеем в наличии. Есть ли у вас схема заряда на это питающие?
Дата: Воскресенье, 30.Авг.2015, 11:12 | Сообщение # 7
Участник
У вас сообщений: 87
Инженер
OFFлайн
Российская Федерация
Калининград
Все проверили, оказалось что все три резистора были в обрыве. Таких же не нашли поэтому заменили сборкой из керамических резисторов. Еще на корпус установили вентилятор для их обдува, чтобы они не перегревались при подзаряде конденсаторов. Спасибо за помощь! Наркоз для всех!
Сообщение отредактировал Scvair - Четверг, 18.Ноя.2010, 16:03
Дата: Воскресенье, 30.Авг.2015, 11:12 | Сообщение # 9
Техник
У вас сообщений: 382
Инженер
OFFлайн
Российская Федерация
Ставрополь
Я думаю вентилятор надо поставить в другое место! Резисторы в цепи зарята конденсаторов горят по одной причине. Заряд конденсаторов отключается в момент подготовки снимка. Отключается он на плате ключей. Если его не отключить, то в момент снимка через резисторы заряда пойдет ток снимка. Последствия Вы уже видели.
Дата: Воскресенье, 30.Авг.2015, 11:12 | Сообщение # 10
Стажер
У вас сообщений: 19
техник
OFFлайн
Российская Федерация
Североморск
Здравствуйте после ремонта (заменяли тиристоры в силовом блоке) аппарата «Флюорограф ФЦМБ «РЕНЕКС-ФЛЮОРО на базе шасси КАМАЗ » выехали на съемки пациентов. По приезду отсканировали приблизительно 20 пациентов нормально, после снимки стали ухудшаться пока совсем плохими не стали (смазанные, не четкие, темные). Отключили аппарат и вернулись на базу, пришли техники посмотреть какие снимки получаются, запустили аппарат сделали снимок он получился такой же плохой, сделали второй снимок программа Xray после чтения с камеры выбила ошибку ( «Ошибка чтения Было прочитано 1466720 слов Возможно камера не включена» и за ней следующая ошибка «Ошибка чтения Ошибка чтения растра»)и так с каждым снимком ошибка не пропадает . Настройки программы Xray не изменялись настройки камеры тоже не изменялись, соединительные информационные провода АРМ лаборанта <-> аппарат прозвонивались обрыва нет.. Подскажите где искать причину либо в самом рентген аппарате ( проблема с камерой) либо это вредничает плата 7200? Заранее благодарю за предоставленную информацию.
Дата: Воскресенье, 30.Авг.2015, 11:12 | Сообщение # 11
У вас сообщений: 627
сервисный инженер
OFFлайн
Российская Федерация
Quote (GEPARD)
выбила ошибку ( «Ошибка чтения Было прочитано 1466720 слов Возможно камера не включена» и за ней следующая ошибка «Ошибка чтения Ошибка чтения растра»)
Дата: Воскресенье, 30.Авг.2015, 11:13 | Сообщение # 12
Стажер
У вас сообщений: 19
техник
OFFлайн
Российская Федерация
Североморск
Попробовать ее снять контакты протереть спиртом, проверить шлейфы, поставить обратно. В понедельник организуем. Если не получится отпишусь. Другой вариант придется искать такую же плату 7200.
Сообщение отредактировал GEPARD - Пятница, 27.Авг.2010, 15:01
Дата: Воскресенье, 30.Авг.2015, 11:13 | Сообщение # 13
У вас сообщений: 216
рентгеновское оборудование
OFFлайн
Российская Федерация
Подмосковье
Есть еще один вариант:выход из строя микросхем приемопередатчиков МС 3762 (за правильность не уверен, т.к. пишу по памяти), которые стоят как на плате 7200, так и на плате видеопроцессора под камерой, обычно на панельках. Также посмотри во вложении, может, поможет.
Дата: Воскресенье, 30.Авг.2015, 11:13 | Сообщение # 15
Стажер
У вас сообщений: 19
техник
OFFлайн
Российская Федерация
Североморск
Интерфейсные кабели проверили контакт в норме, разве что не проверяли прилегающие к ним провода питания камеры. Есть ещё одна заметка какую не уточнил, при подключении КАМАЗА к внешнему электропитанию и забиванию стержня в землю для заземления (уточнить длину стержня не могу), на корпус всего КАМАЗА пробивает фаза (электрики проверили), бьет людей при касании корпуса (ручки двери). Может ли это повлечь за собой прогорание тиристоров в силовом блоке, а также выход из строя камеры как приемника (плата 7200) так либо передатчика (камера на аппарате) ?
Дата: Воскресенье, 30.Авг.2015, 11:13 | Сообщение # 16
OFFлайн
Российская Федерация
Россия
при плохой земле впервую очередь вылетают -
Quote (Иваныч)
выход из строя микросхем приемопередатчиков ......... которые стоят как на плате 7200, так и на плате видеопроцессора под камерой, обычно на панельках. Т
махнуть их на обих платах и для пробы исключить проблемы с соединением можно бросить временно сетевой кабель - камера -АРМ -Лаборант, да и питание на самой плате стоит проверить
Дата: Воскресенье, 30.Авг.2015, 11:13 | Сообщение # 17
Стажер
У вас сообщений: 19
техник
OFFлайн
Российская Федерация
Североморск
Спасибо за информацию. Организация будет так наведение порядка с системой питания. Затем тест микросхем приемопередатчиков МС 3762, есть ли у кого схемы (данные) по данной микросхеме чтоб отдать их на изучение инженерам.
Дата: Воскресенье, 30.Авг.2015, 11:14 | Сообщение # 19
У вас сообщений: 216
рентгеновское оборудование
OFFлайн
Российская Федерация
Подмосковье
Тип микросхем не помню, память дырявая в понедельник смогу сказать точно, а может, кто-нибудь раньше подскажет. Даташит на эти микросхемы можно найти на Chipinfo или просто забив в поисковик. Самое главное что нужно помнить: компьютер лаборанта с платой 7200 и видеокамера с платой видеопроцессора должны быть заземлены от одного очага, если где-то обрывается заземление, эти микросхемы летят из-за возникающей разницы потенциалов.
Дата: Воскресенье, 30.Авг.2015, 11:14 | Сообщение # 23
Участник
У вас сообщений: 69
рентген
OFFлайн
Российская Федерация
ЦФО
симптомы такие же как при выходе из строя микросхем 3486 и 3487. Они летят часто из-за плохого заземления. Возможно, при замене тиристоров забыли поцепить землю. В нашей практике гораздо чаще летят 3486.
Сообщение отредактировал jejya - Суббота, 28.Авг.2010, 16:58
Дата: Воскресенье, 30.Авг.2015, 11:15 | Сообщение # 24
Стажер
У вас сообщений: 19
техник
OFFлайн
Российская Федерация
Североморск
Здравствуйте, устранили проблему с пробоем фазы на корпус (изоляция плохая) проверили землю. Поменяли микросхемы 3486 и 3487 (сняли с платы 7200 и установили на узел цифровой обработки сигнала, а с узла цифровой обработки сигнала поставили на плату 7200). Изображение появилось, снимки четкие. Спасибо всем кто помог решить сложившуюся проблему.
Дата: Воскресенье, 30.Авг.2015, 11:15 | Сообщение # 25
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Электроника - наука о контактах? По сути ничего не меняли, только микросхемы переставили с места на место. Возможно я заблуждаюсь - объясните кто может.
Дата: Воскресенье, 30.Авг.2015, 11:15 | Сообщение # 26
Стажер
У вас сообщений: 49
электромеханик
OFFлайн
Российская Федерация
скорее всего нужно было просто передернуть микросхемы приемника-передатчика в панельках, у меня такое было. но этоуже вопрос философский- аппарат работает.
Дата: Воскресенье, 30.Авг.2015, 11:15 | Сообщение # 27
Участник
У вас сообщений: 99
инженер по медоборудованию
OFFлайн
Российская Федерация
Махачкала

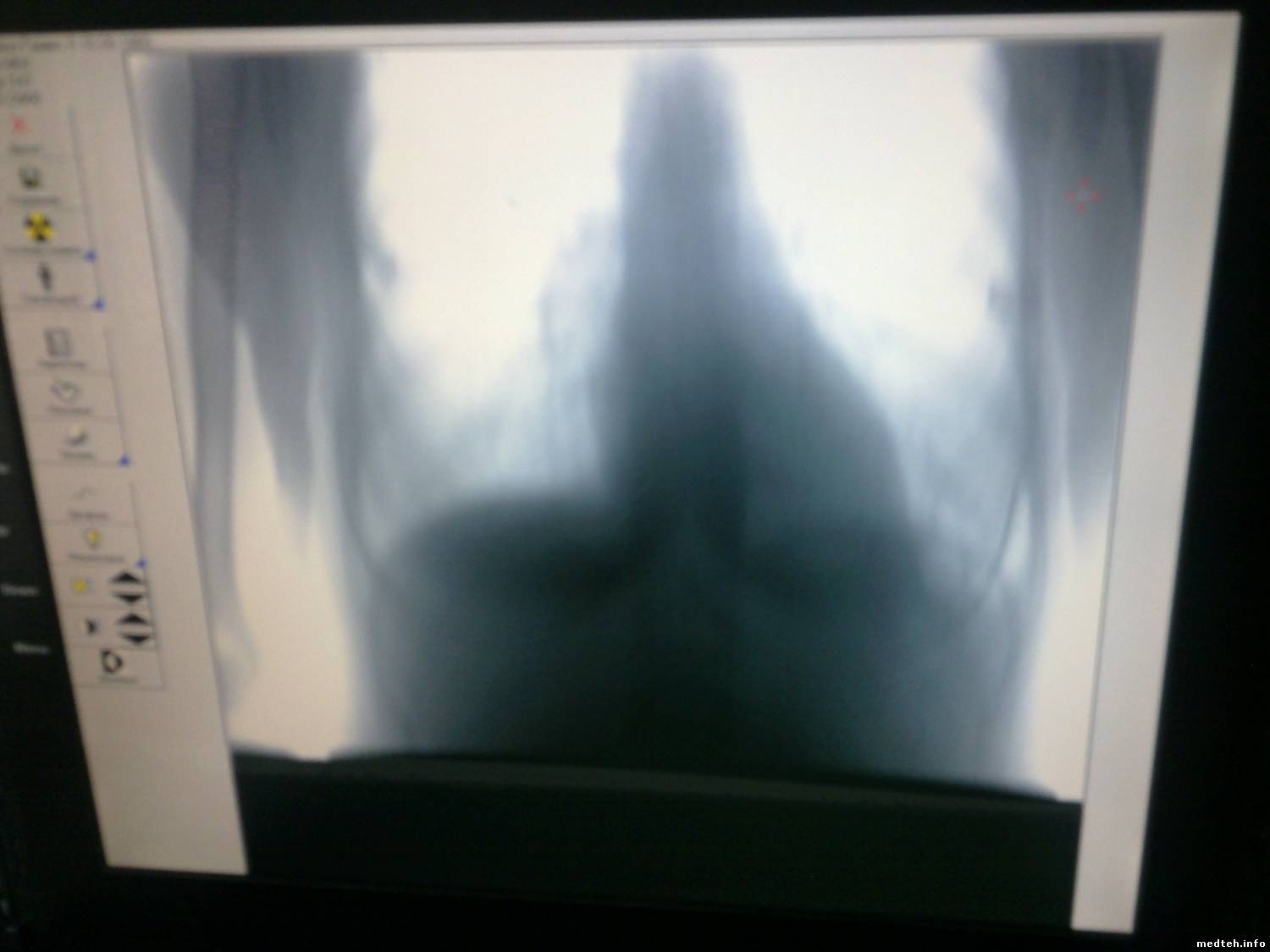

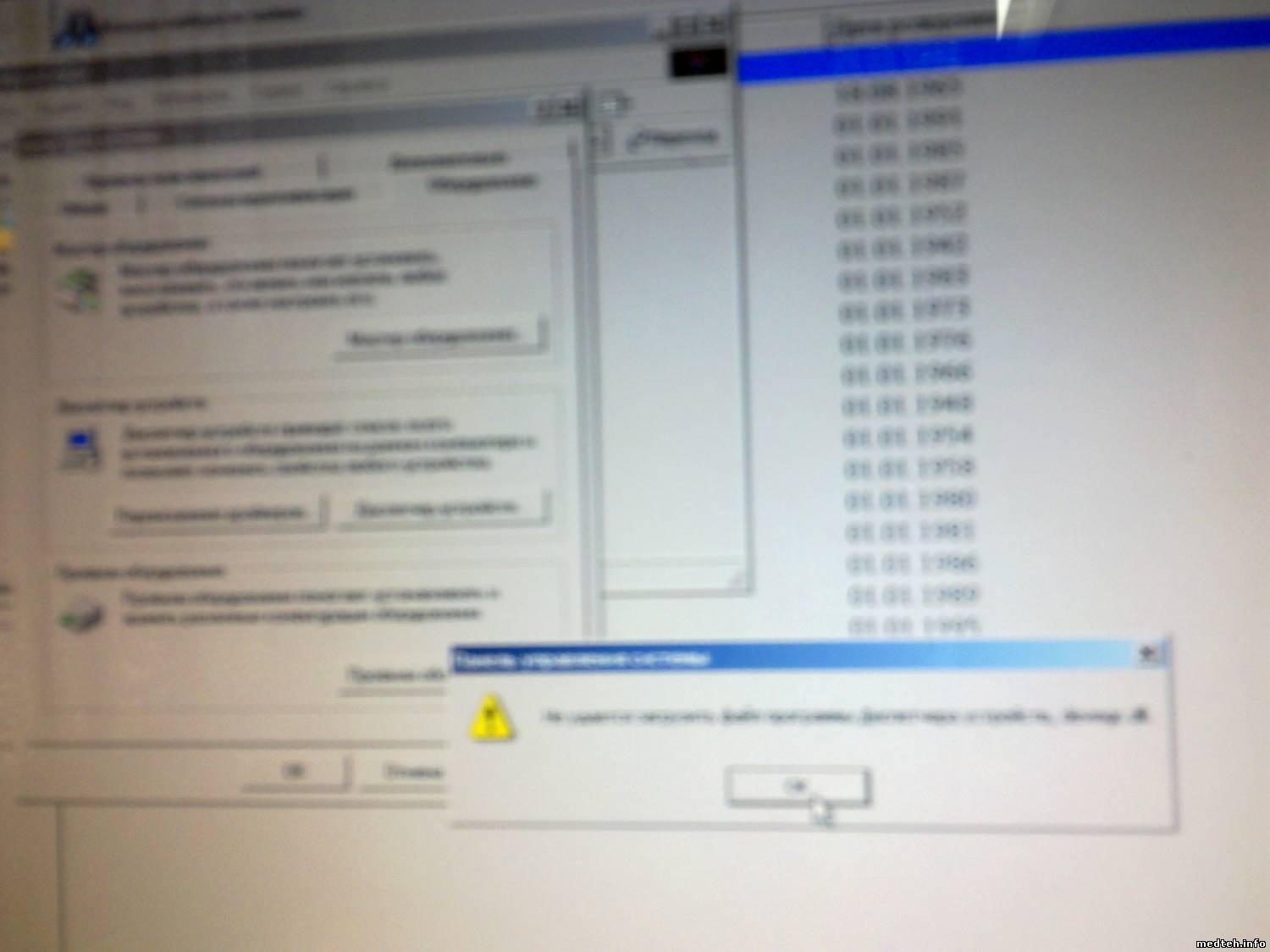

привет всем! пишу в эту тему т.к. тема вопроса похожая))) на АРМ лаборанта ФМЦБ "РЕНЕКС-ФЛЮОРО" ЗАО "ММЗ ВЫМПЕЛ" получаются такие снимки, а в диспетчер оборудования зайти не удалось, пишет нет библиотеки *.Dll. стоит ли переставить АРМ лаборанта с нуля? в чем причина подобных снимков?
Российская Федерация
в понедельник смогу сказать точно, а может, кто-нибудь раньше подскажет. Даташит на эти микросхемы можно найти на Chipinfo или просто забив в поисковик. Самое главное что нужно помнить: компьютер лаборанта с платой 7200 и видеокамера с платой видеопроцессора должны быть заземлены от одного очага, если где-то обрывается заземление, эти микросхемы летят из-за возникающей разницы потенциалов.
