Рентген аппарат Vision G100RF
spiderxtДата: Вторник, 17.Ноя.2015, 08:13 | Сообщение # 1
Стажер
У вас сообщений: 6
Инженер
На заявках
Российская Федерация

Прокопьевск
Здравствуйте, уважаемые спецы.

Имеется Vision G100RF на 2 рабочих места (графия и скопия)
По словам персонала ситуация была следующая: Включили аппарат, непосредственно со стола скопии, в момент включения излучения вылетела ошибка на основном пульту "Пробой". Следом за ними "Ошибка ротора" и "Сбой генератора".
После этого аппарат больше не работал.

Были сняты следующие платы (см. 0307596.jpg, 5237319.jpg). Проверка на похожем аппарате дала понять что обе неисправны.

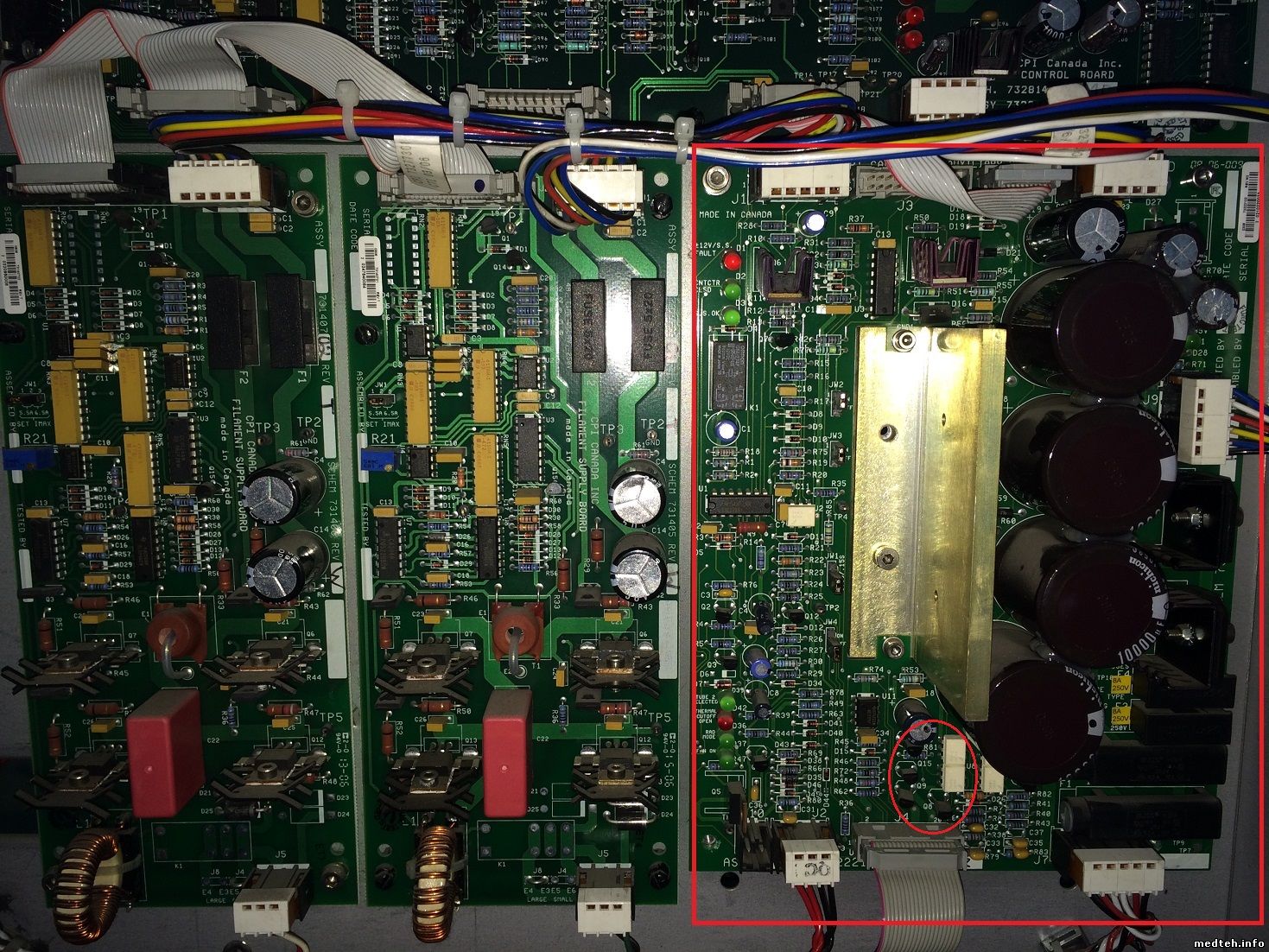

на плате c фото 0307596.jpg были прозвонены все элементы, проверка показала что выбиты три транзистора(отмечено красным). 1 из них пробит, 2 звонились как надо, но показывали Hfe = 0, произвел замену. Микросхемы же все были просто заменены на новые.

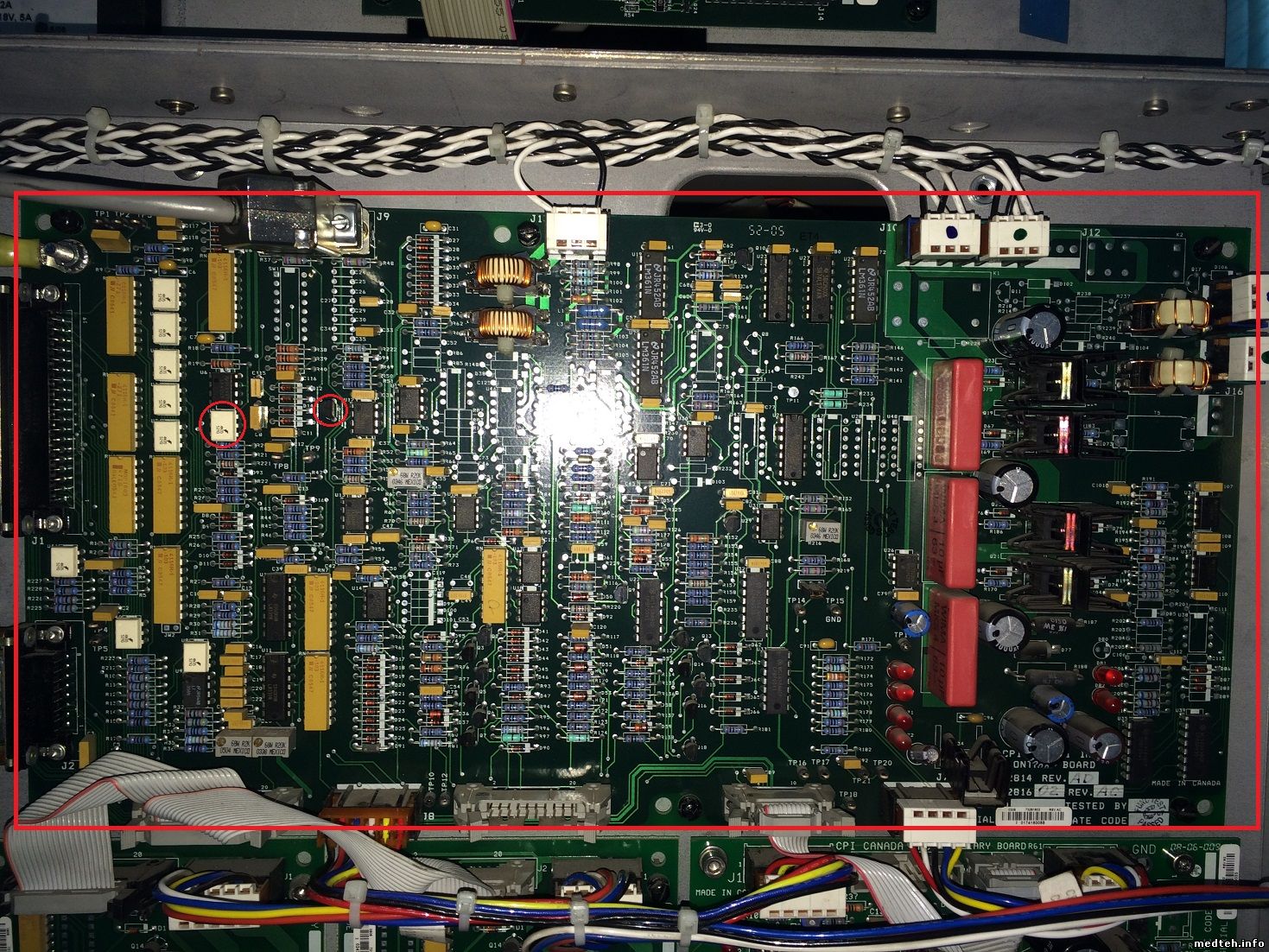

на плате 5237319.jpg обнаружился транзистор, пробитый во все стороны и оптопара в его цепи, с обрывом эммитера встроенного фототранзистора (элементы отмечены красным). Неисправные элементы, а также микросхемы заменены на новые.

После проверки на похожем рентгене отремонтированные платы показали полную работоспособность. Установил на текущий аппарат. Аппарат стал подавать признаки жизни, стал раскручиваться ротор и стал как будто даже снимки делать (по факту ничего не было на снимках). Но, на основном пульту отображаются настройки скопии и графии одновременно, что бы ни выбирали.

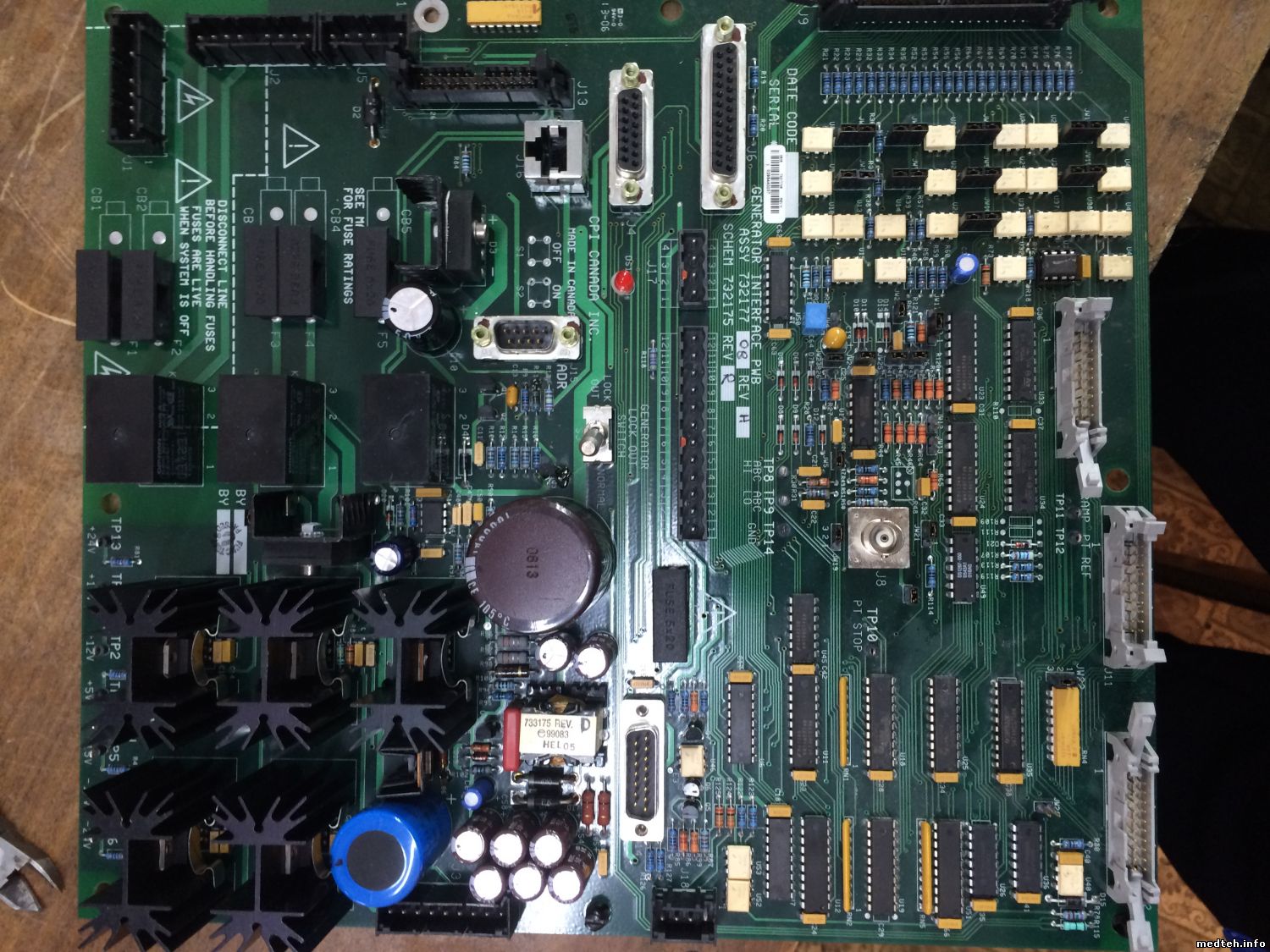

Были сняты платы 3352863.jpg и 4109360.jpg. Все, кроме микросхем было проверено. Все проверенное оказалось целым, кроме одного кварца 24,576мГц (выкрошились изоляторы), - заменен. Микросхемы пока не менялись. Ничего не изменилось.

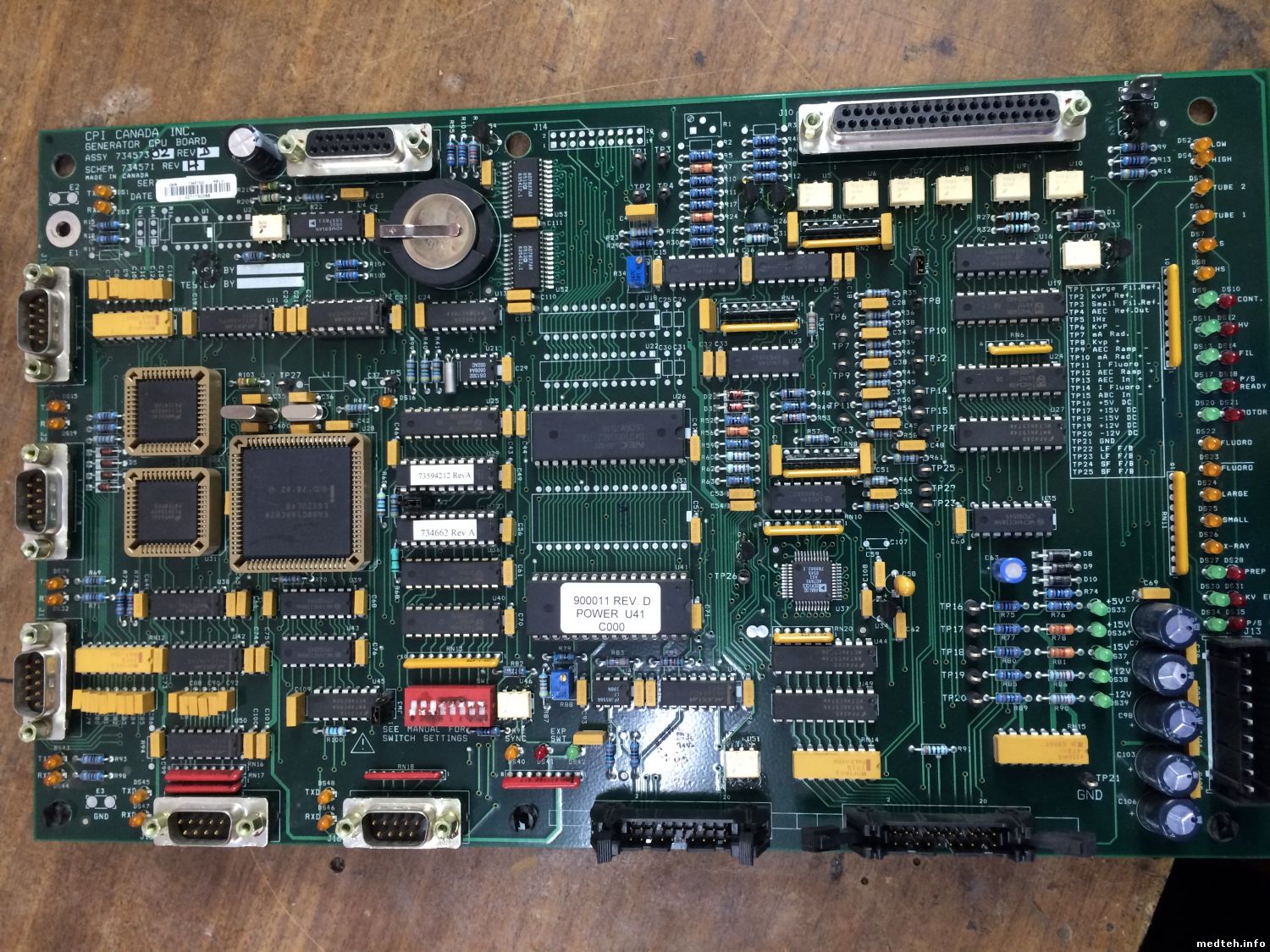

В процессе осмотра были обнаружены метки на колодке перекелючателей на фото 4109360.jpg. Реальные положения не совсем совпадали с отметками. Запомнив текущее состояния, ради эксперимента переключатели были включены по меткам. Аппарат определился как 50KW. Вернул все обратно. Но толи совпадение, толи после переключений - стол скопии стал пищать ошибкой № 81. Также пробовал вынимать и ставить заново батарейку на этой плате.
Вобщем, кто сталкивался с подобным, куда копать unknown ?


Сообщение отредактировал spiderxt - Вторник, 17.Ноя.2015, 08:38

vvv3vvvДата: Вторник, 17.Ноя.2015, 18:09 | Сообщение # 2
Участник
У вас сообщений: 81
электромеханик по рентг.
На заявках
Российская Федерация

приморск
81 - Опасная ситуация ЭСУ
после вынимания и установки батарейки - вы с большой вероятностью обнулили память конфигурации

spiderxtДата: Вторник, 17.Ноя.2015, 20:20 | Сообщение # 3
Стажер
У вас сообщений: 6
Инженер
На заявках
Российская Федерация

Прокопьевск
Это понятно.
Пораскинув мозгами, собрав дополнительную информацию от персонала, в частности то что была ошибка "пробой", а также учитывая тот факт, что на 2х платах были битые транзисторы и 1 оптопара, вырисовывается следующая картина: Во время попытки рентгеноскопии произошел (где-то, где может ?) пробой высокого напряжения на слаботочную электронику (на провода, ведущие к ней), в следствии чего была повреждена электроника генератора (и, возможно, стола рентгеноскопа)
Вопрос - куда дальше копать ? Указанные в первом посте 2 платы были отремонтированы и проверены на другом аппарате. В самом генераторе остается непроверены материнка и плата управления раскруткой ротора(если не ошибаюсь, возможно что то еще она делает). Но рассыпуха(все, кроме микросхем) проверено на них и исправно.
Что за ошибка "Пробой" ? При каких условиях она возникает, и вообще с помощью чего / каким образом аппарат его регистрирует ?
Из-за чего одновременно светятся параметры для графии и для скопии ?


Сообщение отредактировал spiderxt - Вторник, 17.Ноя.2015, 20:24

vvv3vvvДата: Вторник, 17.Ноя.2015, 21:48 | Сообщение # 4
Участник
У вас сообщений: 81
электромеханик по рентг.
На заявках
Российская Федерация

приморск
если есть где - стоит проверить и эти две платы , не включая высокое напряжение. максимум - режим подготовки

censoredДата: Вторник, 17.Ноя.2015, 21:52 | Сообщение # 5
Участник
У вас сообщений: 48
инженер-электроник
На заявках
Российская Федерация

Город Медтехников
Если питающее считает, что снимок сделан, то скорее всего снимок был. Только не на той трубе, где вы ждали снимок. Учитывая, что на любом рабочем месте активен режим скопии, значит она разрешена на всех рабочих местах. Напрашивается вывод, что на вашем аппарате белеберда в конфигурации генератора. Проверьте, сравните с аналогичным, приведите в порядок при необходимости.

spiderxtДата: Пятница, 20.Ноя.2015, 07:27 | Сообщение # 6
Стажер
У вас сообщений: 6
Инженер
На заявках
Российская Федерация

Прокопьевск
Оно как то странно (по крайней мере по мнению персонала) "делает" сейчас снимок. Говорят, что при снимке просто был сигнал и все, а сейчас несколько раз сменяются надписи, одна из которых "отпустите кнопку".
Общем, возможно надо поправить сначала конфигурацию. Ткните носом в мануал, пожалуйста. Что оде взять и как это делать
