Сторенс-М
dozer-Дата: Понедельник, 07.Мар.2016, 10:47 | Сообщение # 1
Завсегдатай
У вас сообщений: 172
Сервисный инженер
На заявках
Российская Федерация

Сергиев Посад
Добрый день. Поделитесь схемами на стол сторенс. Не работает решётки на столе и стойки

bektyishДата: Понедельник, 07.Мар.2016, 13:57 | Сообщение # 2
Передовик
У вас сообщений: 1227
инженер по медоборудованию
На заявках
Российская Федерация

Челябинск
Модель СТОРЕНС-М
Производитель ММЗ ВЫМПЕЛ, Россия
Контактная информация ММЗ ВЫМПЕЛ

Адрес: 105318, г. Москва, ул. Вельяминовская, д. 34 (м. "Семеновская")

Тел./факс: +7 (499) 369-22-56 - не в Китае же этот завод , на электричке можно доехать

смотри микрики на решётке - обычно они летят

bvm53Дата: Понедельник, 07.Мар.2016, 19:59 | Сообщение # 3
У вас сообщений: 374
инженер
На заявках
Российская Федерация

РФ
К сожалению электронной версии схемы у меня нет, а на бумаге это большая простыня. Нужно поискать, где
она лежит. А здесь я думаю нужно начать с источника питания, так как решётки не работают и на столе, и на стойке.

Anakonda2aДата: Понедельник, 07.Мар.2016, 22:00 | Сообщение # 4
Техник
У вас сообщений: 472
Инженер по Т.О. мед. техники
На заявках
Российская Федерация

Подольск
Сто лет уже не видел этого стола (со времен мосрентгена). Если не работают решетки на столе и стойке, насколько помню, нужно смотреть питающее. Все команды идут оттуда. Насколько помню там решетки были двух видов: с питанием 220 и с питанием 24 (если не ошибаюсь). Так как не работают обе решетки, то скорее всего не поступает команда на включение (или питание). Посмотрите внимательно на пульт управления, там может быть включен режим съемки без решетки (часто бывает, кто-то случайно кнопку нажал). Схем в цифровом виде не было (если кто-то не потрудился), да и самих аппаратов с этими столами остались единицы

dozer-Дата: Вторник, 08.Мар.2016, 13:01 | Сообщение # 5
Завсегдатай
У вас сообщений: 172
Сервисный инженер
На заявках
Российская Федерация

Сергиев Посад
Цитата Алекс-200 ()
разработчики "Сторенс"ов придумали много модификаций схемы стола, существенно отличающихся друг от друга. Предлагаю один из вариантов. Надеюсь, что поможет.

Спасибо,но не то. Пока вышел на плату в решётки. 24в при экспозиции приходит на электромагнит, а движения нет. Нашёл 2 битых транзистора. Будем надеяться,что причина в этом. Спасибо всем откликнувшимся

Polo11Дата: Пятница, 26.Янв.2018, 16:25 | Сообщение # 6
У вас сообщений: 581
рентген
На заявках
Российская Федерация

русский
Помогите со схемой или советом на этот стол. При нажатии кнопки движения колонны влево или вправо двигатель начинает вращаться, но тут же выбивает автомат в питающем. Двигатель откинул, провода в воздухе, всё равно автомат выбивает. Провода прозвонил, бесконечность.

....

kupagenДата: Пятница, 26.Янв.2018, 20:13 | Сообщение # 7
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
На заявках
Беларусь

Polo11, как вариант, посмотрите на тележке штатива снимков контакторы. Они должны переключать фазы на двигатель для изменения направления движения штатива. Если какой-то из них залип или не срабатывает, то будет "встречняк" по фазе и отключение автомата. Так же обратите внимание на их механическую целостность. У меня что-то похожее было: в одном случае ослаб контакт на обмотке управления, во втором случае отвалился какой-то кусок пластмассы с контактора (временно, что-то слепил, а потом заменил). Дело было давно. Вероятнее всего "встречняк" по какой-то причине, в том числе и из-за проблем в цепях управления.

serg7vetrДата: Пятница, 26.Янв.2018, 21:30 | Сообщение # 8
Завсегдатай
У вас сообщений: 226
инженер
На заявках
Российская Федерация

волгоград
Контактор залип. Железно. Было такое.

Polo11Дата: Пятница, 26.Янв.2018, 21:33 | Сообщение # 9
У вас сообщений: 581
рентген
На заявках
Российская Федерация

русский

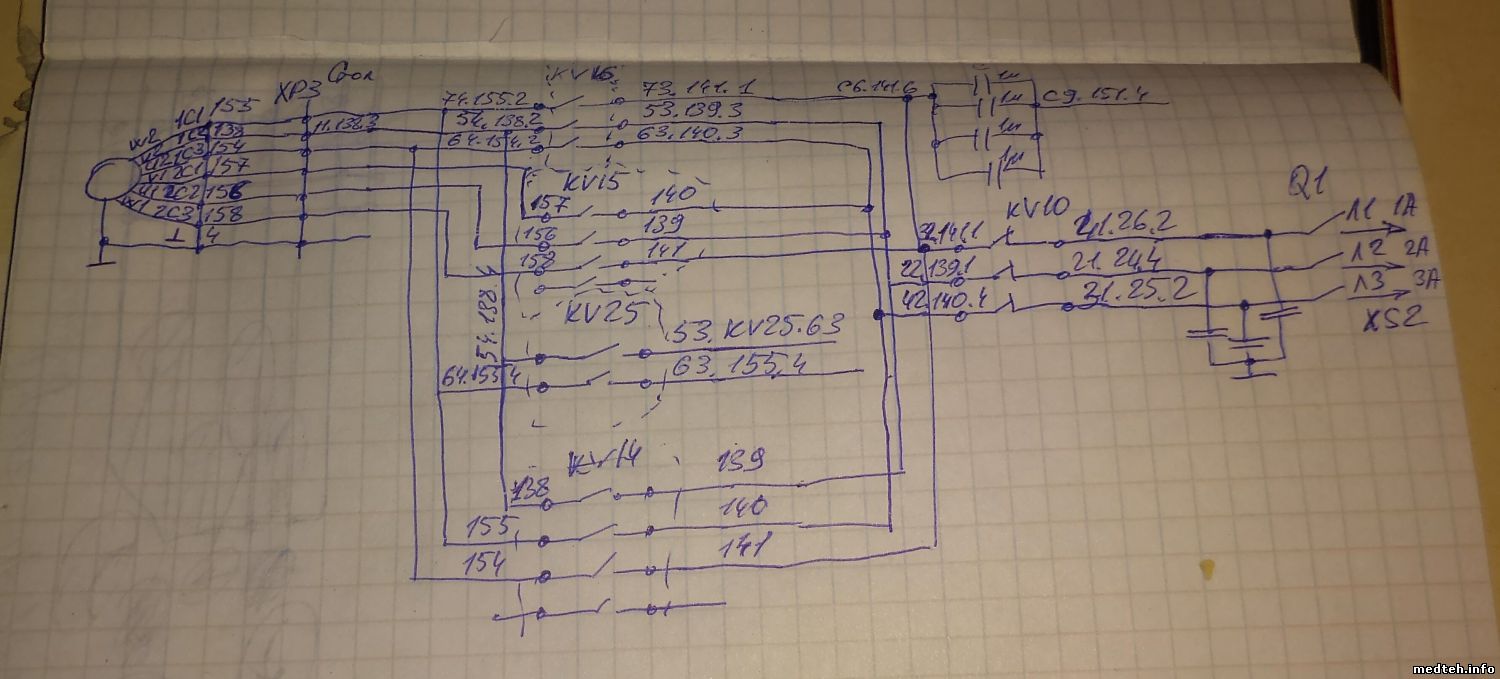

kupagen, спасибо за советы. Похоже нашёл залипуху в релюхах типа РП2. Буду менять. Пока искал набросал частичную схемку управления двигателем. Начал привыкать к маркировке, посмотрим как стол себя поведёт в дальнейшем.


....

Polo11Дата: Пятница, 26.Янв.2018, 21:34 | Сообщение # 10
У вас сообщений: 581
рентген
На заявках
Российская Федерация

русский
РП21 - единичка потерялась. Контакты пригарели.

....

Polo11Дата: Пятница, 26.Янв.2018, 21:35 | Сообщение # 11
У вас сообщений: 581
рентген
На заявках
Российская Федерация

русский
serg7vetr, это понятно, там одни релюхи. Проблема была понять который из них. ;)

....

kupagenДата: Пятница, 26.Янв.2018, 22:58 | Сообщение # 12
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
На заявках
Беларусь

Polo11, если обмотка реле РП21 целая, то есть смысл протереть контакты и откусить пару колечек у пружины. Со временем пружина малость теряет свойства и не совсем уверенно размыкает контакт при снятии питания. Обычно помогает.

Polo11Дата: Воскресенье, 28.Янв.2018, 00:38 | Сообщение # 13
У вас сообщений: 581
рентген
На заявках
Российская Федерация

русский
Вы правы, форсировать РП21 путём жесткости пружины хорошая идея. Релюха работоспособна, но одна группа контактов сильно изношена. Была мысль перекинуть провода с этой группы на соседнюю, она в идеальном состоянии, а провода с той группы (менее нагруженной) перекинуть на потрёпанные контакты. Но потом посмотрел, релюхи есть в продаже, цена несколько сотен рублей, есть смысл заменить на новую и забыть на совсем.

....

vladpiДата: Среда, 07.Мар.2018, 01:35 | Сообщение # 14
Стажер
У вас сообщений: 23
инженер
На заявках
Российская Федерация

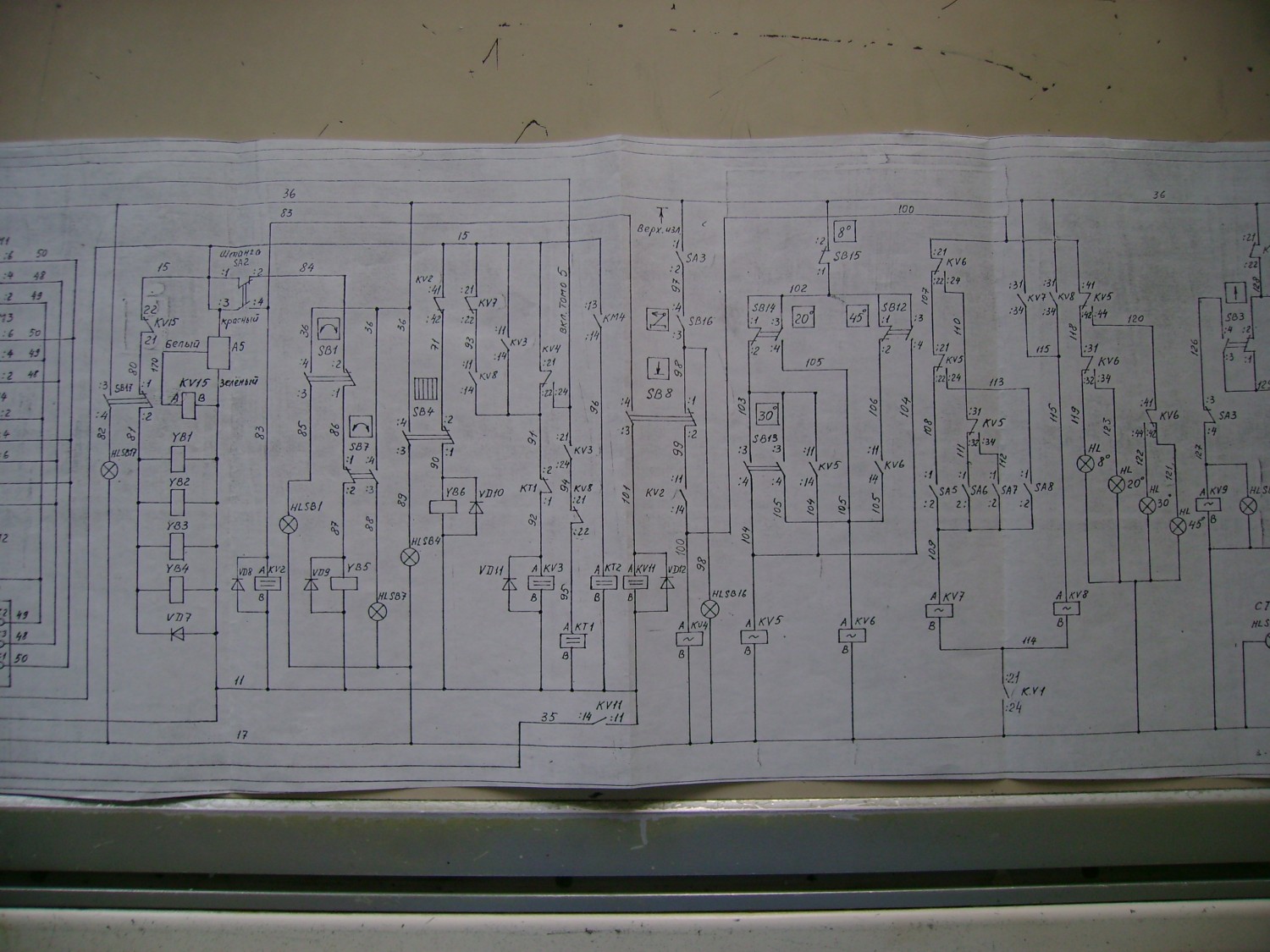

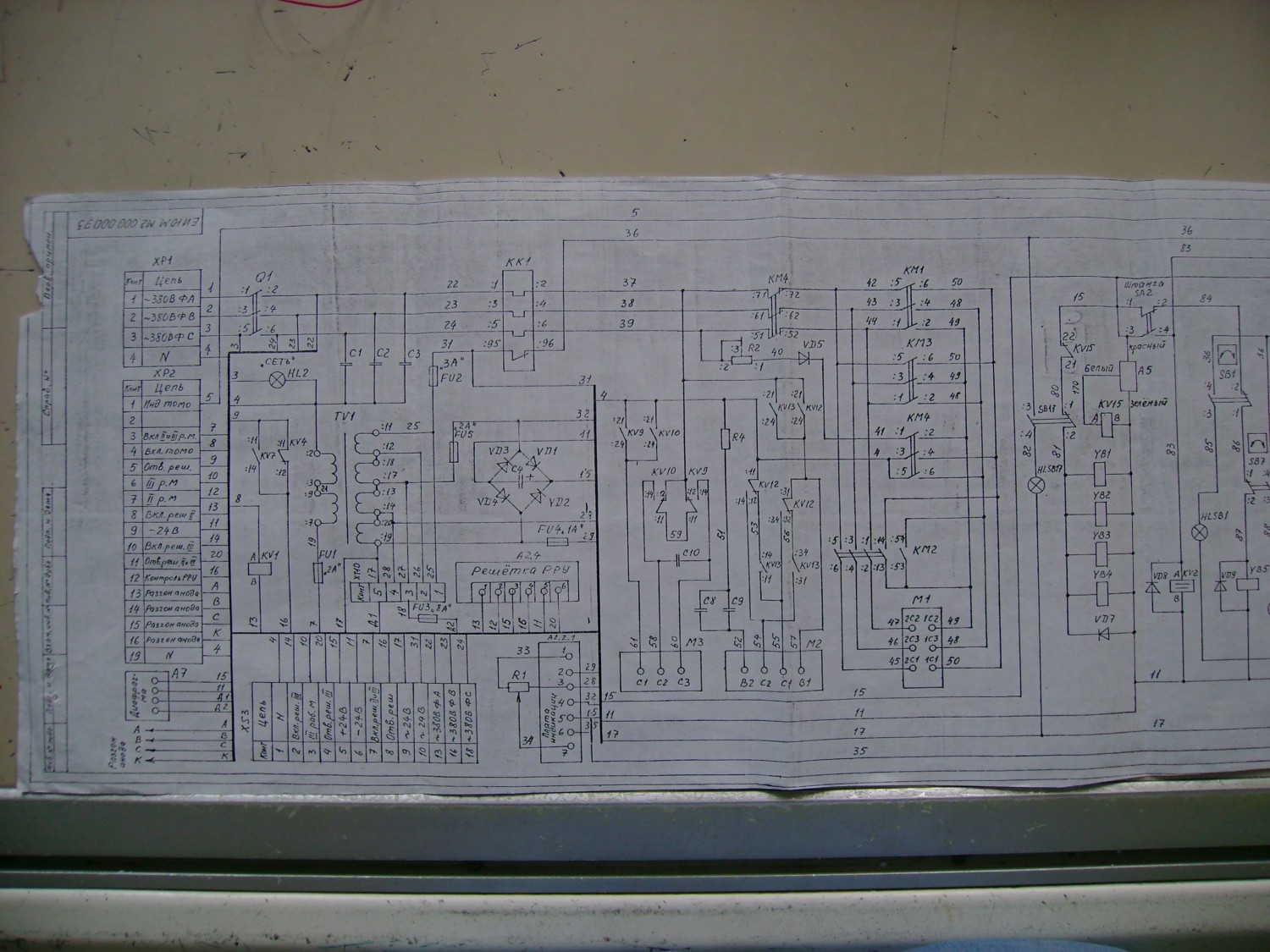

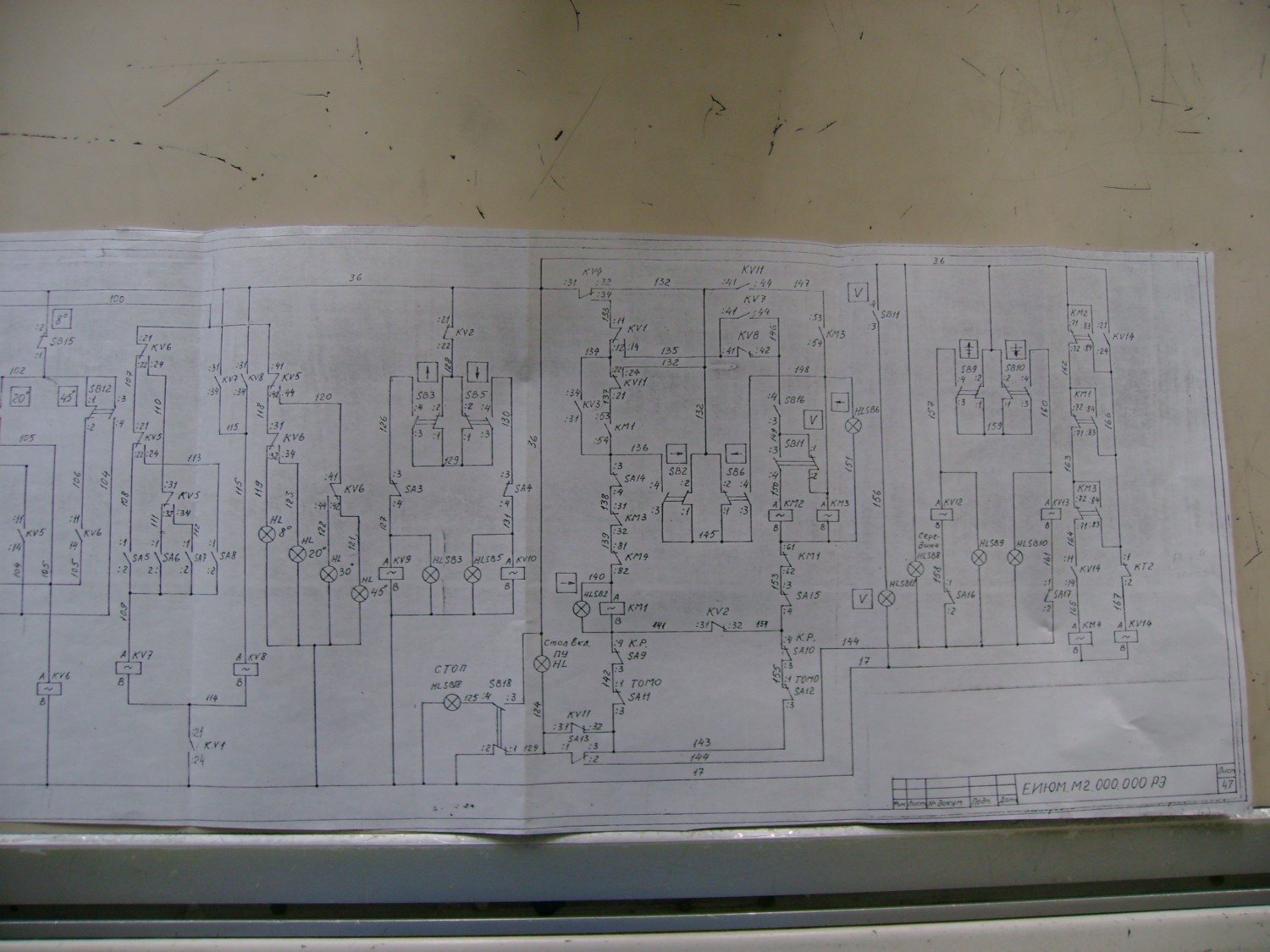

Стол Сторенс схема (смотри три снимка)

Хотабыч34Дата: Вторник, 20.Мар.2018, 00:13 | Сообщение # 15
Стажер
У вас сообщений: 4
ренген
На заявках
Российская Федерация

Волгоград

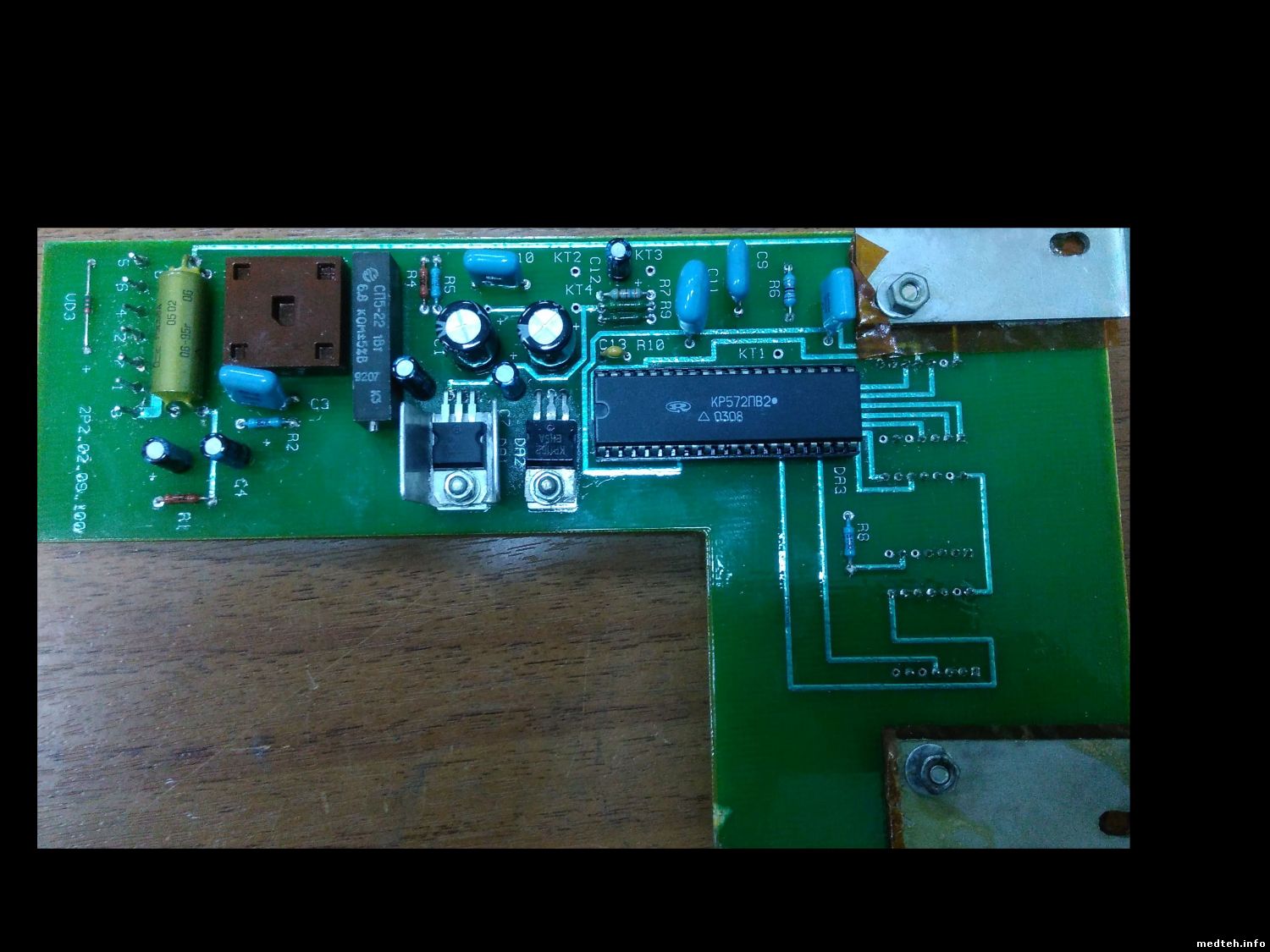

Добрый вечер, может есть схема на плату индикации этого стола

kupagenДата: Вторник, 20.Мар.2018, 18:22 | Сообщение # 16
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
На заявках
Беларусь

Хотабыч34, а предыдущее сообщение слабо посмотреть?

Хотабыч34Дата: Среда, 21.Мар.2018, 16:30 | Сообщение # 17
Стажер
У вас сообщений: 4
ренген
На заявках
Российская Федерация

Волгоград
Цитата kupagen ()
Хотабыч34, а предыдущее сообщение слабо посмотреть?

Я внимательно смотрел предыдущее сообщение и корректно задал вопрос про схему платы индикации. На первом снимке есть схема подключения платы индикации, а я спрашивал про схему этого блока. Блок отремонтирован.

kupagenДата: Среда, 21.Мар.2018, 20:36 | Сообщение # 18
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
На заявках
Беларусь

Понял, речь шла про индикацию томо. Пардон.

Polo11Дата: Среда, 21.Мар.2018, 23:18 | Сообщение # 19
У вас сообщений: 581
рентген
На заявках
Российская Федерация

русский
vladpi, спасибо за схему!

....

leohenДата: Воскресенье, 18.Авг.2019, 09:20 | Сообщение # 20
Стажер
У вас сообщений: 29
Ломастер 90-го левела
На заявках
Российская Федерация

Лас-Вентурас
Добрый день. Установка КРД Вымпел, питающее и пульт управления от Ренекса, стол Сторенс-М. Первоначальная неисправность: не работали электромагниты стола при включении. Путем перевтыкивания разъемов с питающего стола, проверки и прозвонки фьюзиков и протирки от пыли инфракрасного датчика - МАГНИТЫ заработали сами. Стол зафункционировал

Но пропало высокое ireful

Снимок не проходит, выдает 116 ошибку. Расшифровка: Штатив не готов к работе.

Дальше начинается самое интересное. Перестали работать кнопки движения штатива влево, вправо относительно стола. Не горит индикация и никаких реакций на нажатие. ВСЕ остальные кнопки работают без проблем. Регулировка излучателя по высоте, углу и т.д.

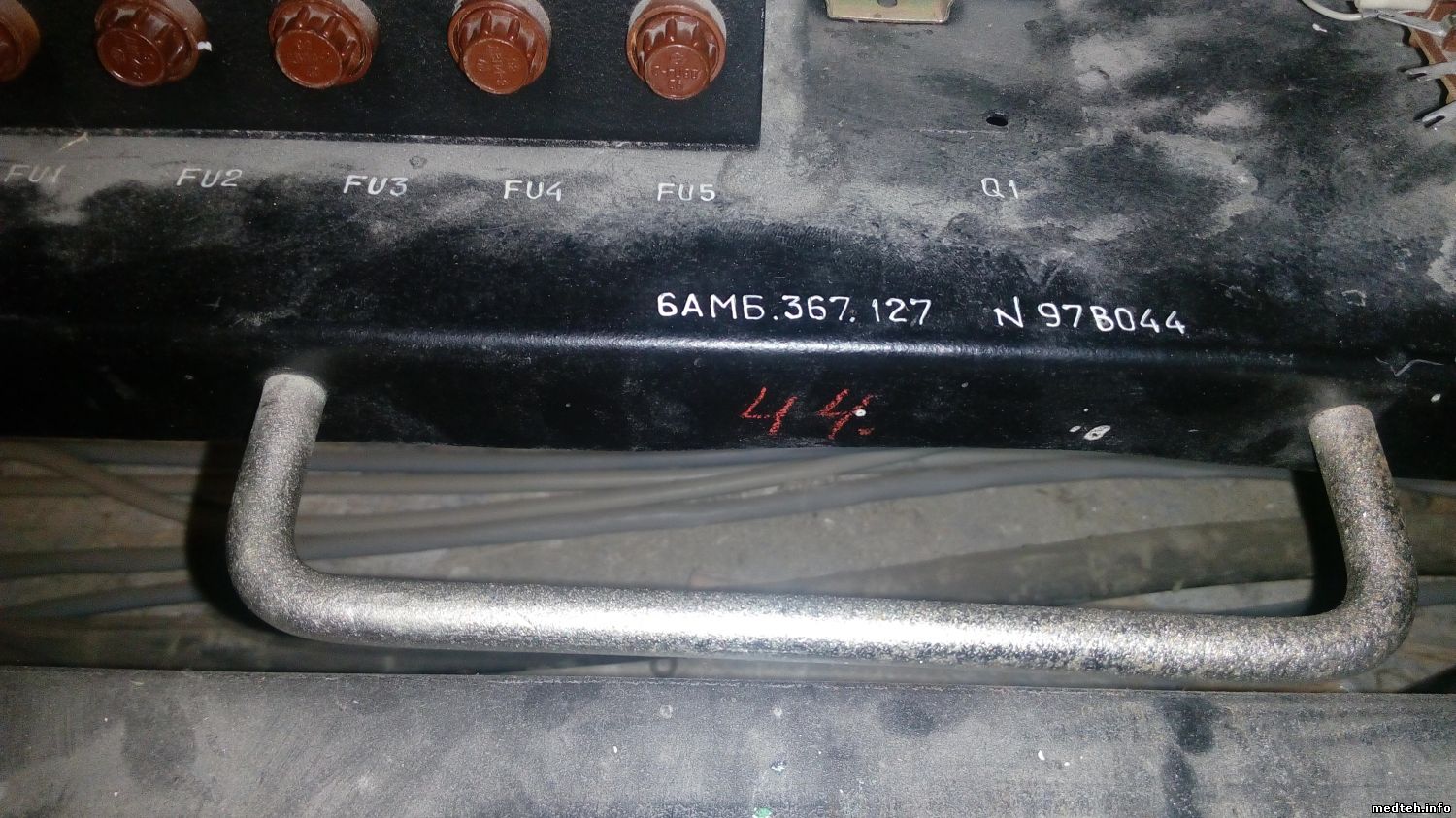

Начал ковырять питающее (прямоугольный бокс с кучей релюх и проводов) Все релюхи перепутаны. Смотрю, реле KV4, которая вставлена на место KV3 расплавлена как сыр на бутере с колбасой. И на контакты посажен кондер полярный(которого по схеме нет) к диоду. Что за нах? Смотрю по схемам, должна стоять релюха на постоянку, а была поставлена на переменку. Окей. Убираю кондер, ставлю нужную релеху, включаю - тоже самое.

Протягиваю все контакты на всех реле (разболтаны капец), включаю - не работает

Трансформатор исправно выдает 24, на диодном мосте есть постоянка 24 и переменка 24, на реле KV4 есть приход 24, на KV3 есть приход 24 в. Единственное, пока не успел разобрать пульт на штативе и померить напряжение на самих кнопках. Судя по схеме, через релюху KV4 должно подаваться 24в переменки.

Если колонну принудительно запускать с отвертки через КМ-ники внизу - все катается туда-сюда и тормозится.

Вопрос, может я что упускаю из вида? Где найти нужные 24в через какое реле идет пульт штатива? KV3 и KV4 исправны. И можно как-то механически обойти эту ошибку 116?


AVAMДата: Воскресенье, 18.Авг.2019, 12:35 | Сообщение # 21
Завсегдатай
У вас сообщений: 261
инженер
На заявках
Российская Федерация

москва
Может включена томо или рещетки нет движения.

ANDRY

leohenДата: Воскресенье, 18.Авг.2019, 16:01 | Сообщение # 22
Стажер
У вас сообщений: 29
Ломастер 90-го левела
На заявках
Российская Федерация

Лас-Вентурас
AVAM, режим томографии выключен. А по поводу решетки можно подробнее, что имеется ввиду?

Anakonda2aДата: Понедельник, 19.Авг.2019, 19:25 | Сообщение # 23
Техник
У вас сообщений: 472
Инженер по Т.О. мед. техники
На заявках
Российская Федерация

Подольск
Я вам сочувствую. Если все что вы написали имеет место, то первое с чего следует начать - это восстановить схему. Проверить всю коммутацию, работоспособность плат, концевиков, кнопок и т.д. Необходимо установить производителя и от него уточнить начальную комплектацию аппарата. Если при этом выяснится что аппарат несколько отличается от выпущенного на заводе - поставить вопрос о списании (подозреваю, что и лет ему немало). Имейте ввиду что нам запрещено вносить какие-либо изменения в конструкцию, схему и комплектацию без согласования с производителем. Свобода дороже, прецеденты видел.
Теперь по теме.
Ваша ошибка скорее всего говорит о там, что включен режим томо и некоторые нужные сигналы не поступают. Попробуйте собрать систему для томографии в центральном и стартовом положениях. Если ошибка исчезнет, то ищите откуда идет сигнал томо, если нет то ищите что там наковыряли в схемах. Выясните когда последний раз это работало, после поломки что делали и кто делал ремонт.

leohenДата: Вторник, 20.Авг.2019, 10:08 | Сообщение # 24
Стажер
У вас сообщений: 29
Ломастер 90-го левела
На заявках
Российская Федерация

Лас-Вентурас
Проблему удалось решить. Был недоконтакт в разъеме под самим столом, плюсом были плохо закреплены провода к контактным площадкам релюх КВ11 и КВ3. Поскольку КВ4 выгорела полностью, потому что стояла не на своем месте, согласно схеме соединил контакты внутри, вроде фурычит.

Всем, кто помогал, поставлю плюсики в репу! Вопрос решен
