Не судите строго уважаемые медтеховцы начинающего брата. Кто может помогите советом . Есть аппарат мокороников с генератором pixel 650 . При попытке сделать снимок произошел офигенный сбой ,SFD уехал до упора мимо концевика и влепился со всего маха в стол .С этим мы справились ,вернули его на место ,все хорошо .Но теперь монитор скопии показывает только квадратик в верхнем левом углу 2 на 3 см . Ни кнопка скопии ни снимка -никакой реакции. Напряжения на плате 11 нормальные ,но светодиоды 7 и 8 горят . Поясните кто может как вообще проверить трубку на работоспособность . И вообще где можно мне ожидать подводных камней. Заранее спасибо .Коллеги.
Трубу проверить можно желтой флюоробумажкой из экрана флюорографа, или усиливающим экраном с кассеты, ложишь под пучок, включаешь высокое - если светится - труба в норме, смотри телевизионку. Если нет - смотри трубу/питающее.
SFD уехал до упора мимо концевика и влепился со всего маха в стол
при переходе концевика могли повредиться соединительные кабеля и если был сильный удар то есть веротность выхода из строя - трубы , РЭОПа. ujpkaz, уточни тип штативного устройства, чтоб негадать
Если установить на пульте управления PIXEL режим " снимок без решетки" снимок тоже не проходит? И вообще пульт управления PIXEL реагирует на переключения кВ, мА, рабочих мест и т.п.?
Есть ли сигнал "готовность", включается раскрутка при подготовке. включается скопия, что привсём при этом пишется на пульте? Ну а трубка могла разбиться от удара. В этом случае должен втянуться маслорасширитель на "минусовом конце" кожуха трубки.
если был сильный удар то есть веротность выхода из строя - трубы ,
потеря вакума - проверяем
Quote (bvm53)
В этом случае должен втянуться маслорасширитель на "минусовом конце" кожуха трубки.
плюс снимаем коллиматор и смотрим дежурный накал (или поднакал) - как свечения автомобильной лампы, можно посмотреть напряжения на отводах минусового кабеля в дежурном режиме и взависимости от выбронного фокуса что до подачи высокого - прислушайся к выше написанным постам - проверяй готовность генераторного и штативного устройства
Дата: Четверг, 01.Июл.2010, 08:59 | Сообщение # 10
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Quote (ujpkaz)
влепился со всего маха в стол
- а на столе был кто в это время? Как же это так? Но если кто был, то может самортизировало и трубка цела? Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Четверг, 01.Июл.2010, 12:52 | Сообщение # 12
Участник
У вас сообщений: 93
Сервисный инженер
OFFлайн
Казахстан
Шымкент
Quote (Meditel)
пульт управления PIXEL реагирует на переключения кВ, мА, рабочих мес
Да все работает ,только ни на педаль скопии ни на кнопку снимка никакой реакции
Quote (bvm53)
Есть ли сигнал "готовность"
Где этот сигнал смотреть ?
Quote (bvm53)
В этом случае должен втянуться маслорасширитель на "минусовом конце" кожуха трубки.
Сейчас не имею возможности проверить ,но завтра обязательно посмотрю А что касается сигнальных дидов 7 и 8 на плате 11? Что то никто на это не обратил внимание !
Дата: Четверг, 01.Июл.2010, 13:49 | Сообщение # 13
У вас сообщений: 373
инженер
OFFлайн
Российская Федерация
РФ
Quote (Meditel)
Если это ЭСУ то при его неправильном положении не сработает ни снимок ни скопия.
Проверь датчики положения ЭСУ, скорее всего многооборотные потенциометры. При потере вакуума обычно перегорает накал, значит должна быть ошибка накала.
Дата: Четверг, 01.Июл.2010, 13:58 | Сообщение # 14
Участник
У вас сообщений: 93
Сервисный инженер
OFFлайн
Казахстан
Шымкент
Датчики положения в порядке ,так как управление столом работает теперь .Касету принимает ,размер поля выставляет . Ошибку накала должно показывать на мониторе генератора ?
Дата: Четверг, 01.Июл.2010, 14:41 | Сообщение # 16
У вас сообщений: 275
Трудоголик
OFFлайн
Российская Федерация
Центр
Так штатив видать Опера (классическая). Её сломать сложно, сама быстрее развалится! А вот генератор требует уточнений. Это CPI канадский (небольшой холодильничек)? У Италрея генератор помоем целиком канадский, а вот пульт они свой присобачили(или канадцы под них делают). Так вот помнится значёк подготовки и снимок светится на ЖК-дисплее (на чистом канадце, это светодиодики над соответствующими кнопками). Согласен с
Quote (Meditel)
режим " снимок без решетки"
надо здесь потыркатся. Очень похоже Опера не даёт разрешение. Педаль скопии как и кнопка снимка идут через штатив. А вот снимок без решётки должен производится с кнопки на пульте генератора (хотя бывают и засады)
Дата: Четверг, 01.Июл.2010, 17:42 | Сообщение # 18
OFFлайн
Российская Федерация
Россия
Quote (qwerty123)
Так штатив видать Опера (классическая).
судя по фотке - вроде непохоже на нее компоновка томографической штанги нета, или это ранняя ОПЕРа - из опыта видел 8-ю летнию ujpkaz, можно покачественней и пульт заодно управления штатива и питающего
Quote (qwerty123)
А вот снимок без решётки должен производится с кнопки на пульте генератора (хотя бывают и засады)
для начала попытаться в этом режиме запустить питающие - до появления хотябы каких либо ошибок , а так надо все равно смотреть почему готовности скорей всего нестало
Дата: Четверг, 01.Июл.2010, 19:59 | Сообщение # 20
У вас сообщений: 216
рентгеновское оборудование
OFFлайн
Российская Федерация
Подмосковье
Ujpkaz,речь идет о светодиодах на плате PXHS 011? D7 горит, если инвертор не готов, D8 показывает сбой вращения анода. Это все есть в инструкции в хранилище. Ошибка в двух разных системах (инвертор и цепи вращения) говорит, скорее всего о том, что нет какого-то питания.
Дата: Четверг, 01.Июл.2010, 23:18 | Сообщение # 22
У вас сообщений: 216
рентгеновское оборудование
OFFлайн
Российская Федерация
Подмосковье
Проверь для начала разгон, все-таки началось все с механического повреждения. Кстати, выложил в хранилище руководство по калибровке ЭСУ стола Clinomat, может, пригодится, если такие столы у тебя есть.
Дата: Пятница, 02.Июл.2010, 14:56 | Сообщение # 24
У вас сообщений: 213
Радиоинженер
OFFлайн
Российская Федерация
ЦФО
По поводу светодиодов на плате PX 011: помнится мне они так и светятся пока не активирован процесс подготовки к снимку и сам снимок. Они гаснут позже, когда получено разрешение на снимок от штатива. Если я не прав поправте пожалуйста, кто помнит. По поводу D7 здесь особенности перевода, в оригинале D7 on, if the Power Box is not ready to execute rays. Предлагаю пока не обращать на них внимание. Поэтому если пульт такой правыми верхними клавишами выбери снимок без решетки ( на жидкокристаллическом индикаторе светится значок трубки) этот значок на странице 181 из документации с которым вы работаеие первый в таблице. Далее нажимаем не на педаль снимка, а на кнопку на пульте. Это процедура диагностически важна и позволяет минимум в два раза сократить место поиска возможной неисправности. p.s. если питающее сконфигурировавно не так и значка снимка без решетки нет то это способ не сработает. О конфигурации питающего , если нужно позднее.
Дата: Вторник, 20.Июл.2010, 15:30 | Сообщение # 29
OFFлайн
Российская Федерация
Россия
Quote (ujpkaz)

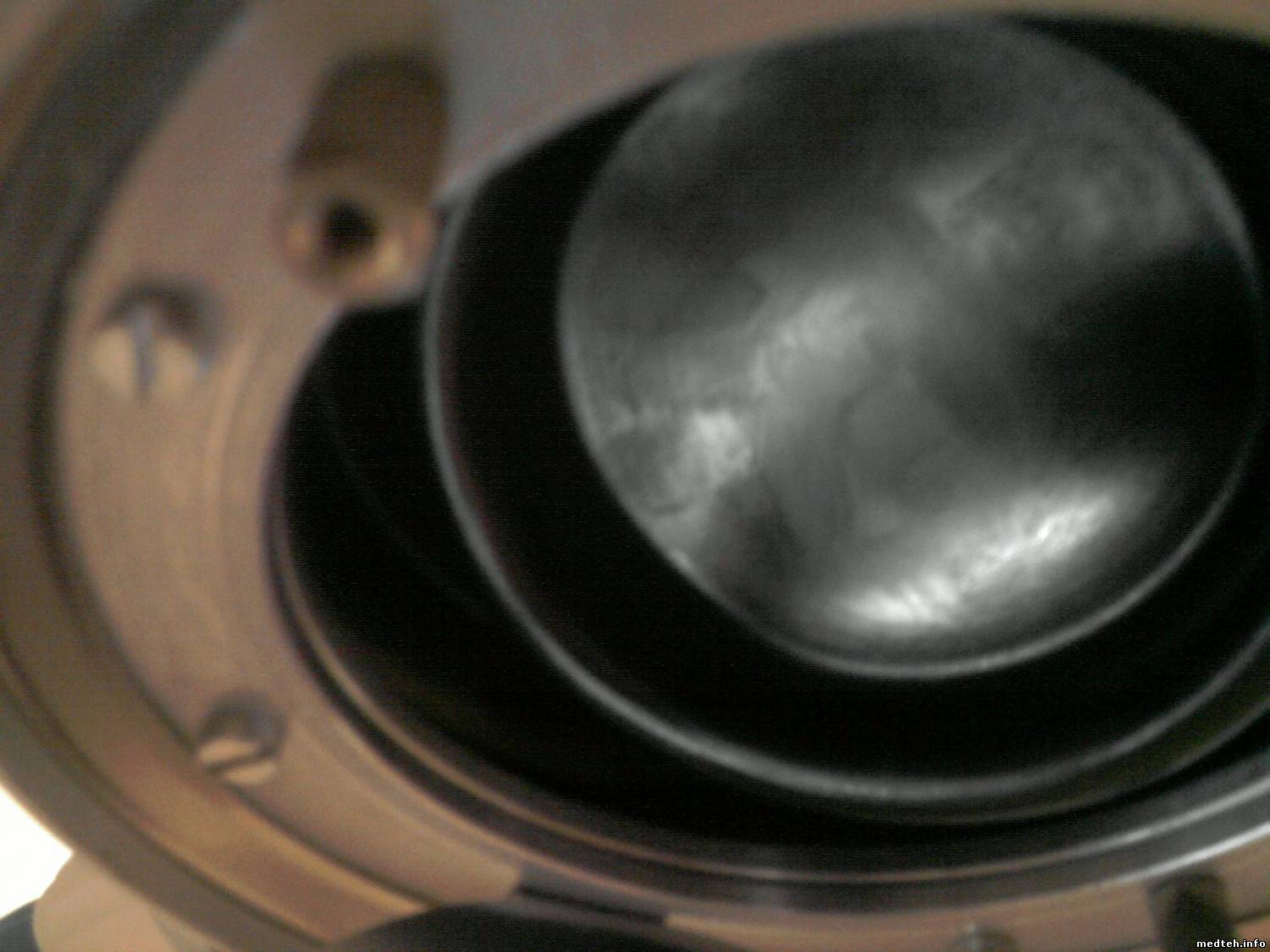

фото маслорасширителя
как сам смотришь - можно что понять с такого качества или нет к трубке претензии кого характера? - накал в окошко видно? - раскрутка есть или до этого недоходит? и маслорасширитель при потери герметичности трубки всасывает пополной - так что свободы движения у резины нет совсем
Дата: Вторник, 19.Окт.2010, 11:44 | Сообщение # 32
Стажер
У вас сообщений: 20
Сервисный инженер
OFFлайн
Казахстан
Кокшетау
У меня такой же зверь . Снимок без решетки работает ,но в обычном режиме при первом нажатии подготовка идет ,но снимок не происходит ,только решетку двигает и генератор зависает.Скопия кстати тоже работает
Дата: Вторник, 19.Окт.2010, 14:49 | Сообщение # 34
У вас сообщений: 1071
Иженер
OFFлайн
Российская Федерация
Ставрополь
В режиме калибровки пробовали скопию и т. п.? Что там? Ошибок по питаюшему там 2: открыта дверь (обшая) и обрыв накала. Светодиоды описаны в мануале. Надо отстроить аппарат без участия стола (просто значек трубки), а потом лезть в разрешения подготовки и снимка. При обращении пишите мыло сразу.
Дата: Вторник, 19.Окт.2010, 21:05 | Сообщение # 35
Стажер
У вас сообщений: 20
Сервисный инженер
OFFлайн
Казахстан
Кокшетау
Без участия стола снимки проходят ,но темноватые . Зависания генератора проявляются тем ,что не отвечают никакие кнопки на нем ,при этом горит ОК .Дверь общая вообще в схему не завязана .Ошибок в опере никаких,она продолжает работать .Полностью все управление включая подготовку к снимку .
Дата: Вторник, 19.Окт.2010, 21:12 | Сообщение # 36
Стажер
У вас сообщений: 20
Сервисный инженер
OFFлайн
Казахстан
Кокшетау
А какие симптомы когда микрики гонят ? Я пропаял ,тестером проверил ,все работают ,и светодиоды в столе срабатывают при обоих нажатиях . Не в них же дело ?
Я говорю о снимках без решетки, без микриков и т.п. Нажимаеш желтый кнопка и всё. Должно быть разгон-ок-снимок. Надо отбросить неисправность самого питаюшего. При обращении пишите мыло сразу.
Здравствуйте, подскажите решение проблемы по следующей неисправности на рентгене Italray Clinodigit. Начальный тест проходит, снимки делает, но постоянно с периодичностью примерно в 1 секунду звучит зумер. Еще на пульте управления на дисплее высвечивается UTH - 110. По остальным символам на дисплее показывает "готовность". Помогите решить эти проблемы.
направление уже есть - сигналы на подготовку и сигнал на включение высокого при приходе кассеты в поле снимка - блок состыковки штатива и питающего смотреть надо
