В этой теме собрана вся имеющаяся на R-форуме информация о рентгеновском скрининговом маммографе «Маммо-4-«МТ», изготовитель: Акционерное общество "МЕДИЦИНСКИЕ ТЕХНОЛОГИИ Лтд" (производственно торговый бренд - "МТЛ"), Россия. Регистрационное удостоверение на медицинское изделие ФСР 2008/02328 от 17.05.2018 года.
Дата: Вторник, 10.Ноя.2015, 09:21 | Сообщение # 162
Участник
У вас сообщений: 124
Инженер
OFFлайн
Российская Федерация
Nameless
Доброе утро. Может, кто сталкивался с подобной неисправностью.
При включении мамографа выводится техническая таблица со строкой "Inverter VDC in = 538 LV=NOK". По техническому руководству, если на плате 01-170 при этом не горит светодиод DL1, это сигнализирует об отсутствии 15 В (отсутствие низкого напряжения на плате контроллера) и выбитом плавком предохранителе F2. Светодиод не горит, предохранитель целый. Меряю напряжение между контрольными точками ТР2 и ТР10, то самое напряжение в 15В присутствует. 5В между ТР2 и ТР8 тоже имеется.
Звонил шлейф между ЦПУ и 01-170, целый. Симулировал инверторный блок установкой перемычки - при этом меняется на буквы значение VDC in, а LV=NOK так и остается.
Снимали плату 01-170, подгораний нет, ключ с радиатором целый, светодиод DL1 рабочий.
Дата: Вторник, 10.Ноя.2015, 16:36 | Сообщение # 165
Участник
У вас сообщений: 124
Инженер
OFFлайн
Российская Федерация
Nameless
Извиняюсь, перемычку если ставить для симуляции блока, то все запускается. Неисправна цель контроля низковольтной части. Микросхемы все переткнул, попробую реле заменить.
Дата: Вторник, 10.Ноя.2015, 18:07 | Сообщение # 166
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
ЦитатаLesley85 ()
Звонил шлейф между ЦПУ и 01-170
Возможно, я неверно понял, но на схеме соединений написано: "CPU 03-188 + 01-170". Т.е. ЦПУ состоит из двух плат, которые соединяются между собой через разъём CN6.
ЦитатаLesley85 ()
Симулировал инверторный блок установкой перемычки
С какой целью? Низковольтные напряжения вырабатываются на плате 03-188. Информация об их наличии передаётся на 01-170: +5 В (светодиод DL4) - через резистор R3. +15 В (светодиод DL2) - через ключ TR1. +24 В (светодиод DL3) - через ключ TR2. -15 В (светодиод DL1) - через оптотранзистор IC5. При этом: - отсутствие свечения светодиода не говорит об отсутствии соответствующего напряжения (редко, но бывает). - наличие напряжения и свечение светодиода не говорит о том, что эта информация дошла до 01-170. Вам необходимо на 03-188: 1. Убедиться в наличии ВСЕХ перечисленных напряжений. 2. Проверить информацию о наличии напряжений на контактах CN6.
Алекс-200, да, всё правильно 01-170 это ЦПУ, с ней все в порядке, все напряжения на ней присутствуют.
у меня проблема с платой контроллера инвертора 94-132, (ошибка именно по ней,а не по 01-170, дико извиняюсь за путаницу!!!!!). Причем, на ней тоже есть 15 В но на ЦПУ по цепи обратной связи эта информация (о наличии этого напряжения на плате 94-132) не приходит. Ошибка, выводимая на дисплее при включении (LV=NOK) говорит либо о выбитом F2 на 94-132 (который целый), либо об отсутствии 15 В на 94-132 (которые по факту присутствуют). Светодиод DL1 (На 94-132) при наличии 15 В должен гореть, но он не горит.
Инверторный блок симулировал для того, чтобы исключить неисправность остальных блоков, в том числе ЦПУ.
Опять таки, звонил шлейф между ЦПУ (01-170) и платой контроллера инвертора (94-132) чтобы исключить потерю информации по причине обрыва проводов.
Сообщение отредактировал Lesley85 - Среда, 11.Ноя.2015, 12:06

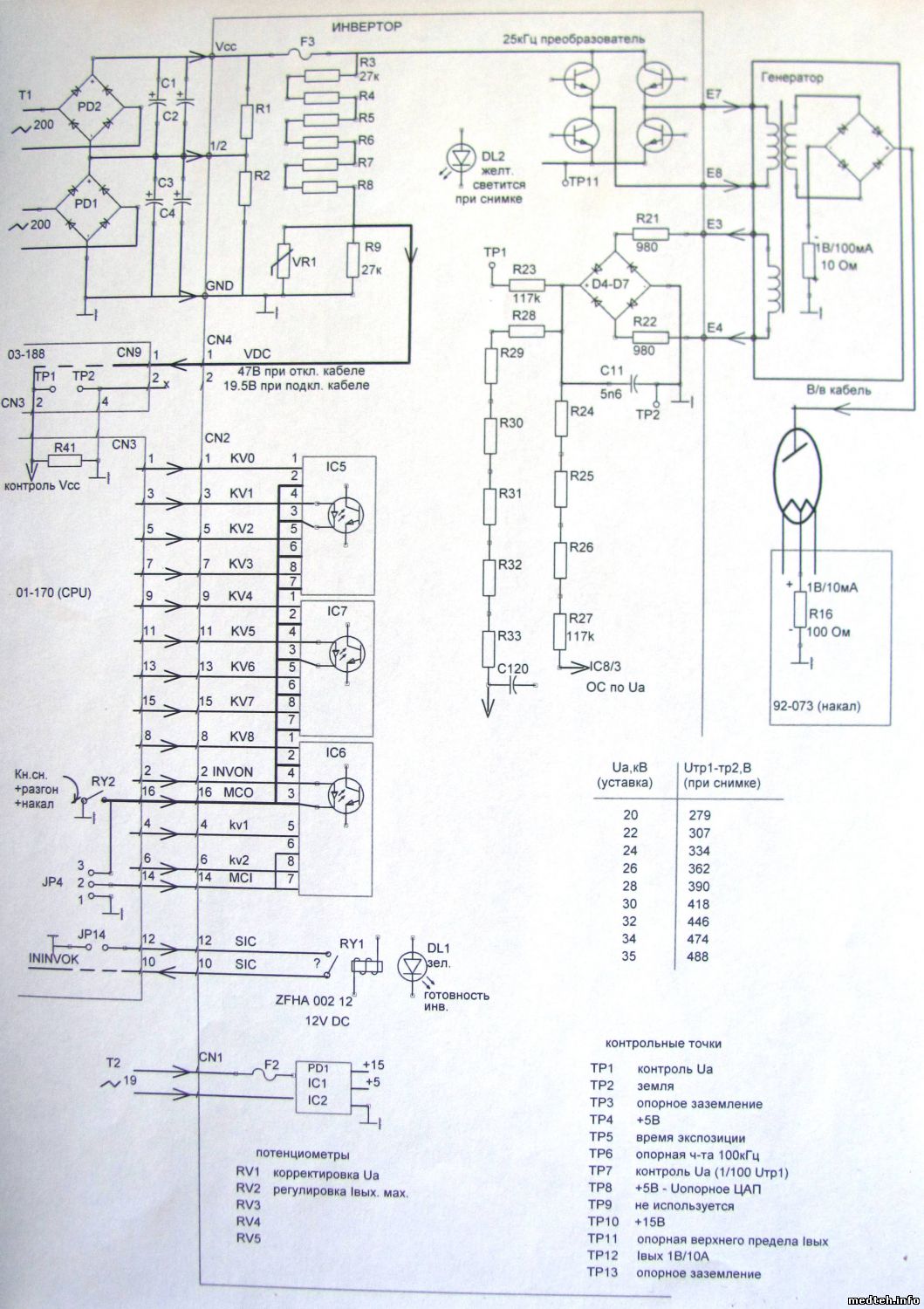

Lesley85, схемы платы контроллера инвертора не имею. На схеме соединений инвертор изображён как единый блок без выделения этой платы. В своё время имел проблемы с инвертором и, за неимением фирменных схем, пришлось по монтажу блока "изобрести" самодельную, которую и прилагаю - может быть поможет. По этой схеме низковольтное питание инвертора вырабатывается в нём самом, а светодиод DL1 включается при срабатывании реле RY1, что означает готовность инвертора. Всё вышесказанное не более чем моё понимание работы инвертора.
Дата: Вторник, 17.Ноя.2015, 13:06 | Сообщение # 171
Участник
У вас сообщений: 124
Инженер
OFFлайн
Российская Федерация
Nameless
получается, что не приходит 12в на реле ry1. Соответственно, оно не замыкает цепь со светодиодом dl1. бросил перемычку между 1 и 3 контактами реле, которые нормально разомкнуты. Аппарат заработал. Вопрос такой, правильно ли я понимаю, что эта цепь из светодиода и реле нужна просто для контроля состояния плавного предохранителя? куда делись 12 вольт, остается вопрос открытый.
Сообщение отредактировал Lesley85 - Вторник, 17.Ноя.2015, 23:31
А с этим что?Светиков море,можно подобрать похожий,не обязательно точно такой же,главное,что бы светил или я ошибаюсь? ...пусть спасёт лишь того, кого можно спасти...
Дата: Четверг, 14.Янв.2016, 08:58 | Сообщение # 174
Стажер
У вас сообщений: 49
Инженер
OFFлайн
Российская Федерация
Люберцы

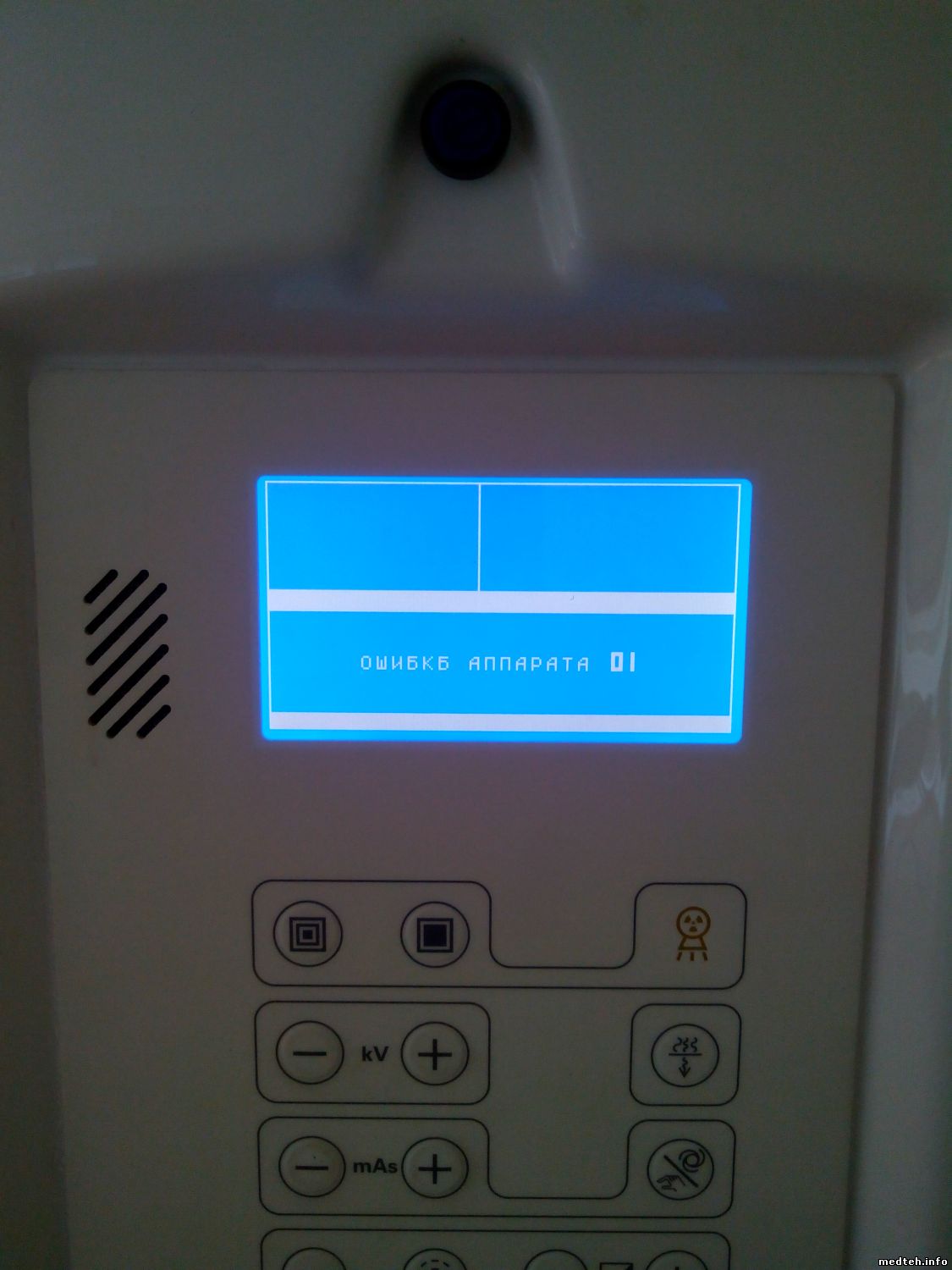

Маммограф "Маммо-4-"МТ". Периодически выскакивает - ошибка аппарата 01 и говорит техническая ошибка. Ошибка появляется после нажатия кнопки высокого. После сброса ошибки аппарат сам работает. Первое высокое проходит только после сброса этой ошибки. А далее, в процессе работы ошибка может взять и появиться. В последнее время ошибка стала появляться очень часто. Подскажите, в чём причина возникновения этой ошибки и как её убрать.
Дата: Вторник, 15.Мар.2016, 06:58 | Сообщение # 179
Участник
У вас сообщений: 102
техник
OFFлайн
Российская Федерация
Кудымкар
При калибровке показывает низкое значение или высокое. При тестировании никаких ошибок не выдает. При работе на экспонометре пишет очень плотный объект ( как то так),а в ручном низкий ток анода.
В сервисном режиме показывает что напряжения и предохранители в норме.
Дата: Четверг, 17.Мар.2016, 08:26 | Сообщение # 181
Участник
У вас сообщений: 124
Инженер
OFFлайн
Российская Федерация
Nameless
а что пишет во время калибровки? раскрутка начинается при нажатии кнопки экспозиции и доза есть какая нибудь, то есть высокое то проходит? при включении никаких ошибок не выдает?
у меня был низкий анодный ток по причине поврежденного плюсового высоковольтника. вылечилось заменой кабеля. посмотрите наконечники на всякий случай, контакты в них на предмет нагара, смазку замените.
Дата: Понедельник, 04.Апр.2016, 19:59 | Сообщение # 182
Участник
У вас сообщений: 64
Инженер
OFFлайн
Российская Федерация
Волгоград

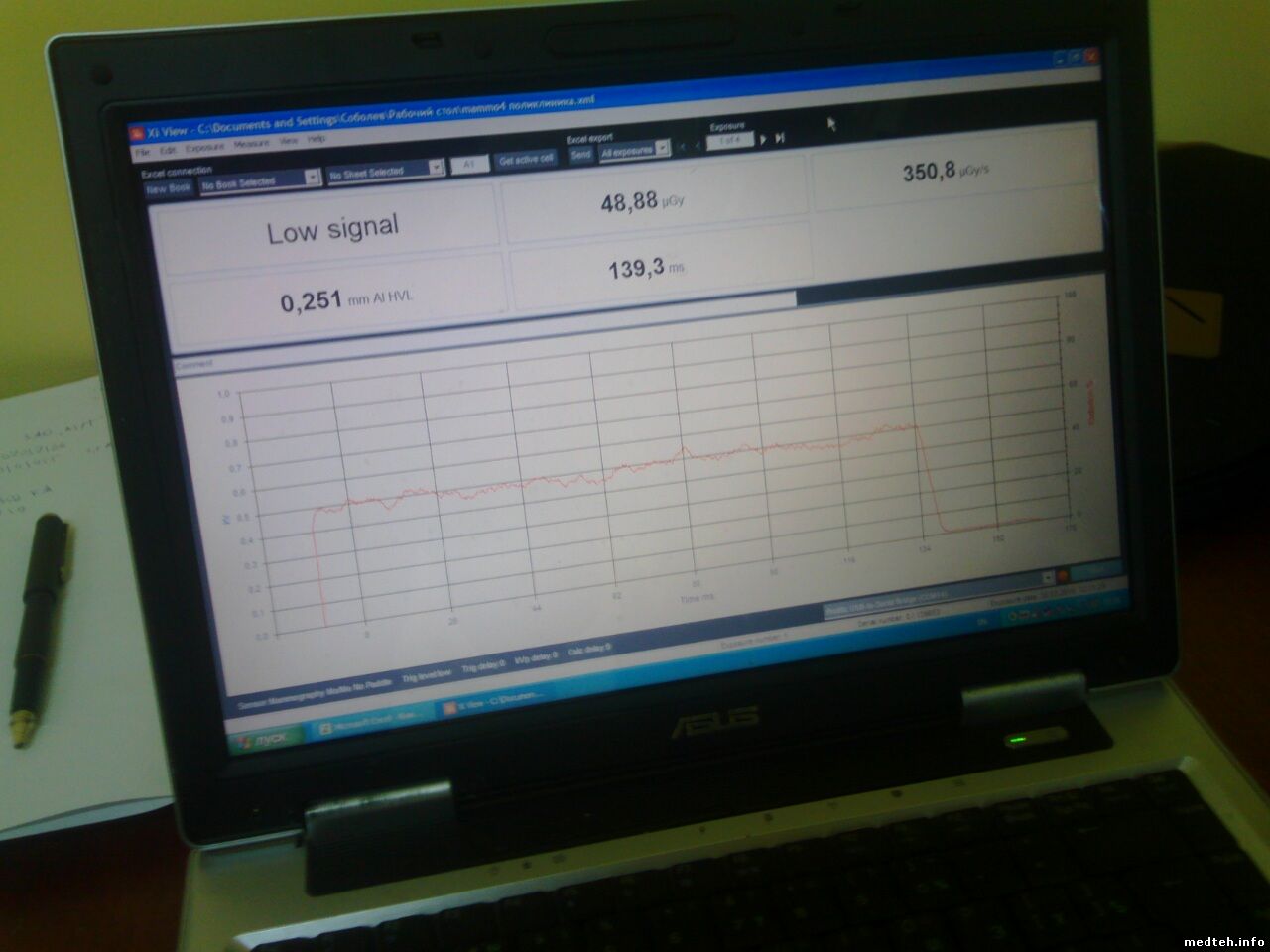

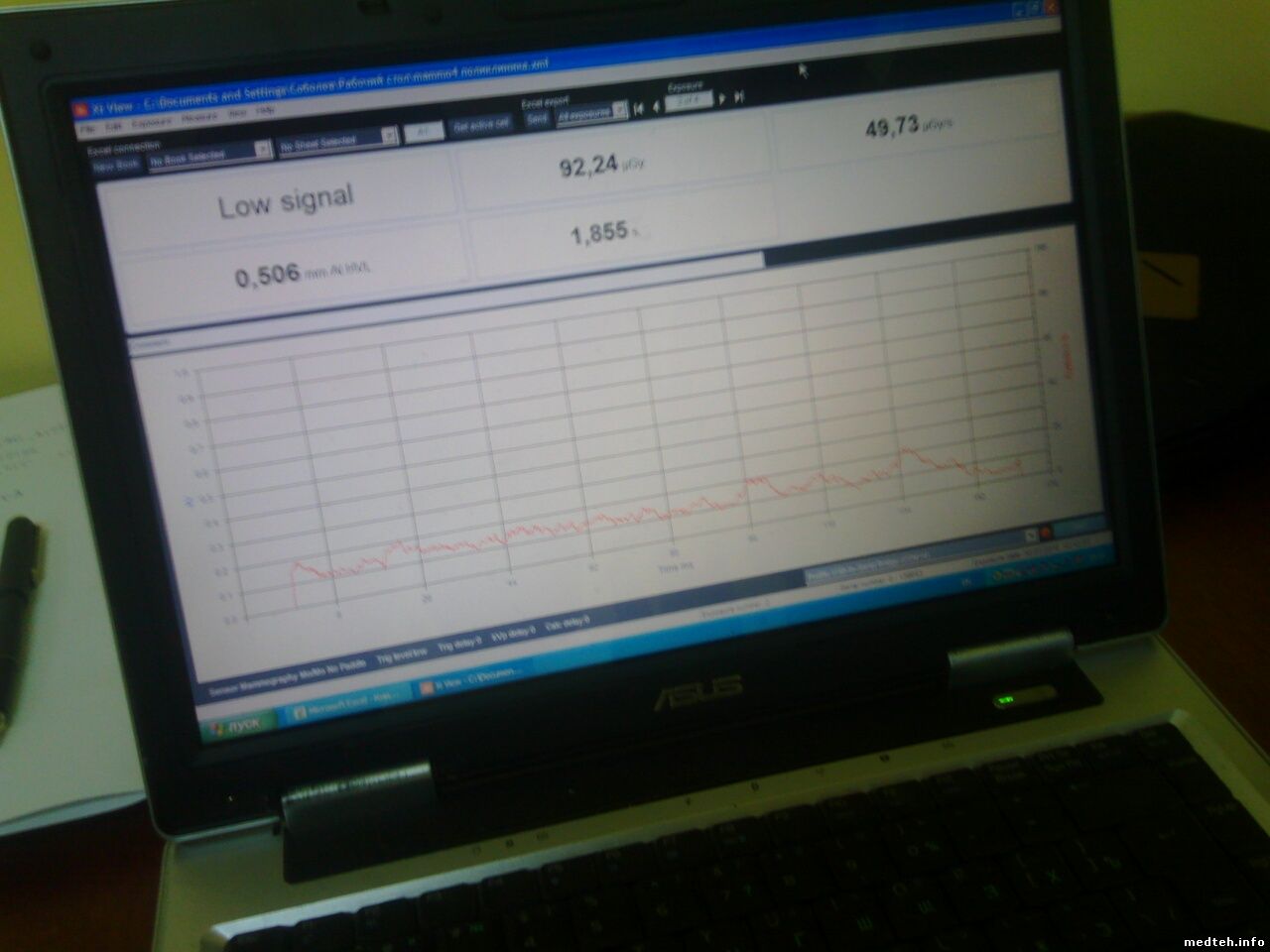

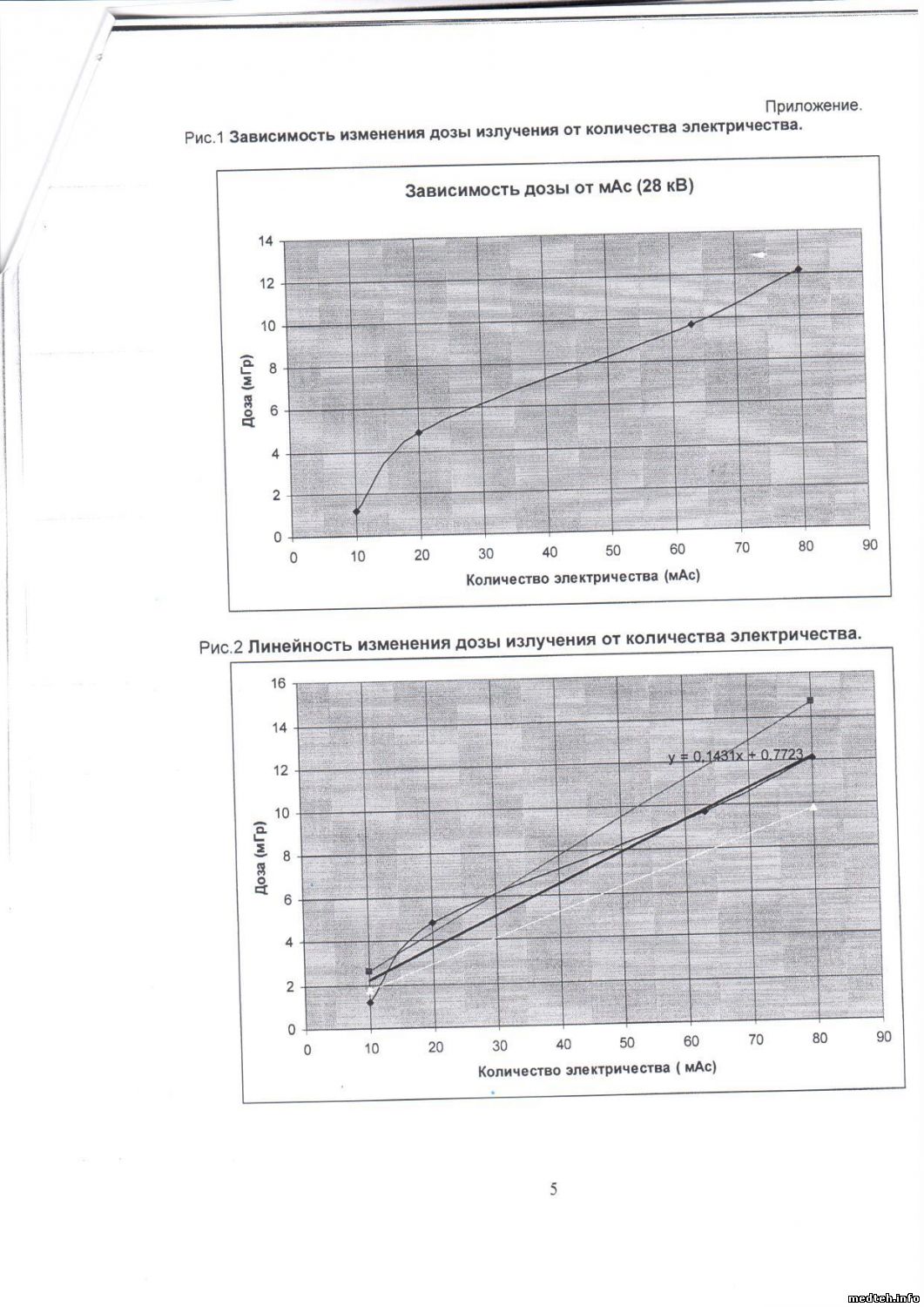

Всем доброго времени суток! Появилась проблема с маммографом Маммо-4МТ, снимки начали становится мягче, лаборанты поднимали нагрузку, вплоть до того, что лаборанты выставили 180мАс, и делали снимки. Посмотрели выходные характеристики прибором:
Дата: Понедельник, 11.Апр.2016, 23:09 | Сообщение # 184
Участник
У вас сообщений: 64
Инженер
OFFлайн
Российская Федерация
Волгоград
Всем доброго времени суток. Достался мне экспонометр от маммографа Маммо-4МТ, он установлен в нижней части столика. Штука интересная и очень чувствительная к рентгеновскому излучению. Уже достаточно долгое время не имею никакого прибора для измерения выходных характеристик излучения кроме укрэха, и очень хотелось собрать что-то похожее на унфорс. А стоимость унфорса особенно в последнее время заоблачная. Внимание вопрос. Возможно ли использовать этот экспонометр для постройки такого устройства? И есть ли у кого-нибудь схемы экспонометра? а то у него уникальный разъем и что куда совсем не понятно.
Дата: Вторник, 12.Апр.2016, 07:21 | Сообщение # 185
У вас сообщений: 524
рентген техник
OFFлайн
Российская Федерация
вся Россия
нууу как бэ камера экспонометра и датчик унфорса(или подобного устройства ) совсем разные вещи и принцип работы тоже разный продайте лучше его https://t.me/joinchat/vrVEElQmPGcwZDdi все сюда переехали
Дата: Вторник, 26.Апр.2016, 16:36 | Сообщение # 187
Участник
У вас сообщений: 215
рентген, служба крови
OFFлайн
Российская Федерация
Вологда
Читаете книгу, ищете стеклышки, калибруете экспонометр и вуаля. Даже "прибор" не нужен. Скорей наоборот - когда не понимаешь что делаешь, наличие под руками "прибора" только вредит.
Дата: Четверг, 09.Июн.2016, 12:40 | Сообщение # 191
У вас сообщений: 1071
Иженер
OFFлайн
Российская Федерация
Ставрополь
Про МТЛ спасибо, но вдруг есть у кого. 01-170-1 процессорка, 92-083-8 и 03-181-0 индикация. Прошивки не нужны, даласы тоже. При обращении пишите мыло сразу.
Дата: Понедельник, 04.Июл.2016, 16:46 | Сообщение # 193
Завсегдатай
У вас сообщений: 298
инженер
OFFлайн
Российская Федерация
москва

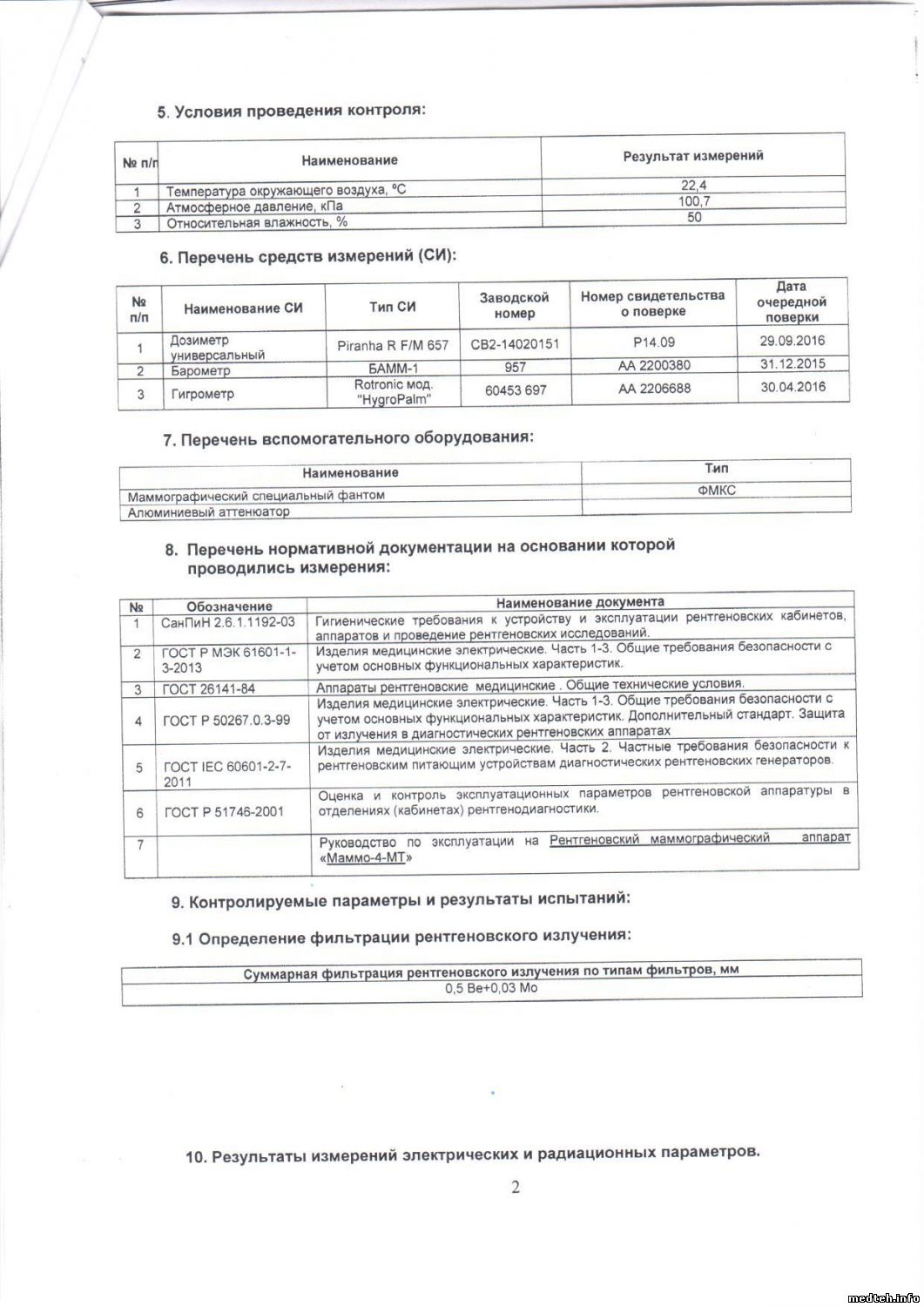

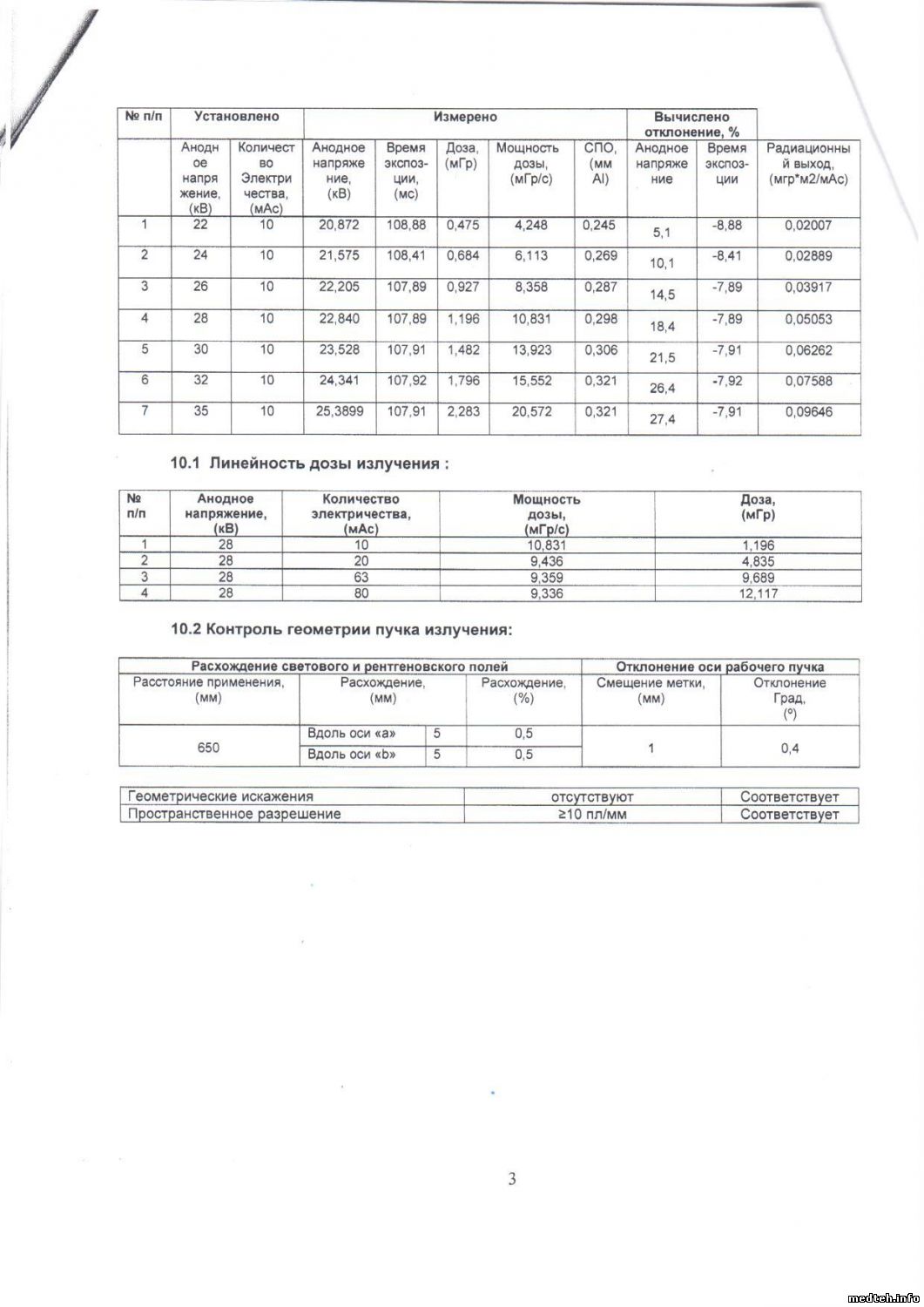

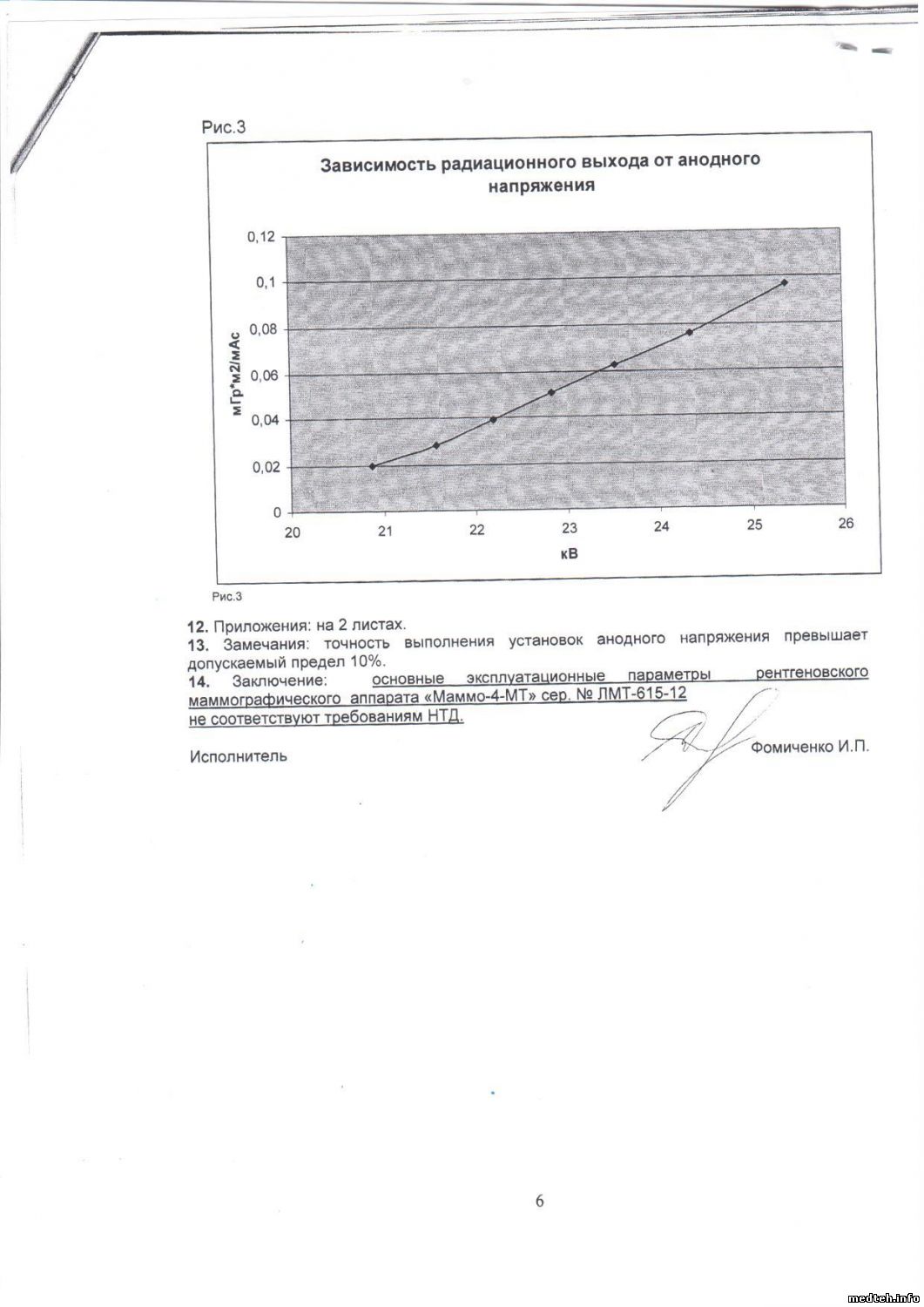

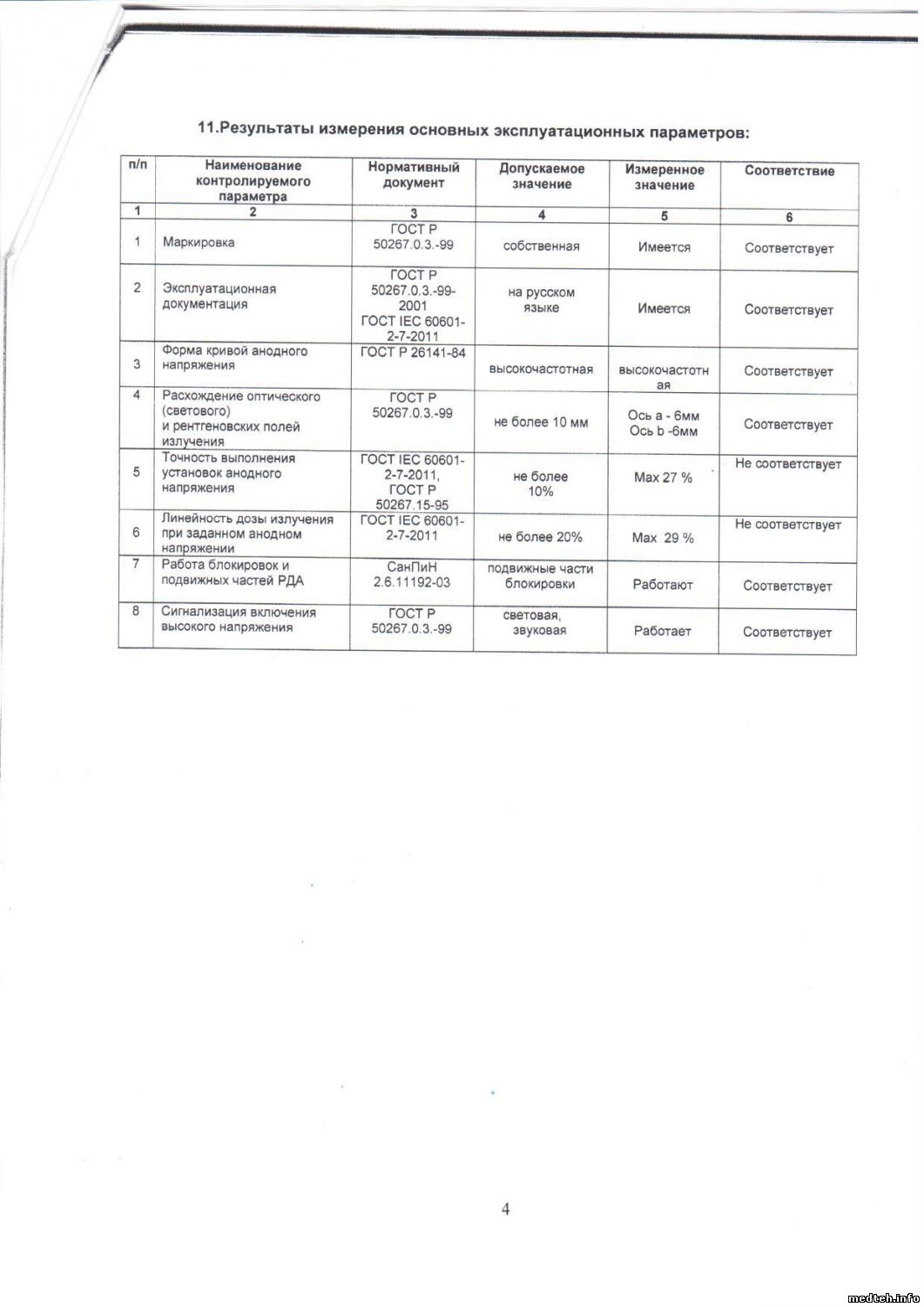

Здравствуйте уважаемые специалисты. Фирма провела контроль эксплуатационных параметров на маммографе прибором "PIRANHA R F/M 657" Обнаружили что киловольты занижены более 10%. (22кв-измерено 20.8кв, 35кв-25.3кв.). Проверил осциллографом на контрольных точках кт1. кт2 снимочный импульс не сплошной а прерывистый по 220мс, амплитуда соответствует таблице, длительность снимка соответствует. КАКАЯ ФОРМА ИМПУЛЬСА ДОЛЖНА БЫТЬ? ANDRY
Дата: Пятница, 08.Июл.2016, 13:59 | Сообщение # 194
У вас сообщений: 275
Трудоголик
OFFлайн
Российская Федерация
Центр
Всё верно, Р-излучение прерывается, когда отсеивающий растр доходит до крайнего положения и изменяет направление своего движения (читай рентгена нет, когда растр неподвижн). Это необходимо для минимизации артефактов оставляемых отсевающим растром. Для проведения КЭП есть возможно отключить данный режим.
По остальным вопросом к гадалке, слишком мало информации.
Сообщение отредактировал RADIATION - Пятница, 08.Июл.2016, 14:00
Дата: Пятница, 08.Июл.2016, 14:42 | Сообщение # 195
Завсегдатай
У вас сообщений: 298
инженер
OFFлайн
Российская Федерация
москва
Привет. Длительность положительного имп. 220мс потом прерывание 25мс и повтор . Подскажите, возможно - посмотреть на окно трубы для выяснения зеркального налета. В год примерно 300 человек снимает, а ему всего 3 года. ANDRY
Дата: Пятница, 08.Июл.2016, 19:01 | Сообщение # 196
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
ЦитатаAVAM ()
Подскажите, возможно - посмотреть на окно трубы для выяснения зеркального налета.
Там фильтр стоит, непрозрачный. Посмотрите в паспорте на трубку (обычно прилагается) ресурс трубки. Занижение киловольт обычно с качеством трубки не связано, и должно ухудшить и другие параметры, например величину порогового контраста, разрешающую способность, линейность. Для того что-бы попробовать что-то сказать более определенное нужно видеть протокол.
Дата: Пятница, 08.Июл.2016, 20:01 | Сообщение # 197
У вас сообщений: 275
Трудоголик
OFFлайн
Российская Федерация
Центр
Ресурс трубки? Ну-ну, обычно его как раз ни кто не пишет и не говорит. Аппарат в норме скорее всего, если замеры были б корректны, то лаборанты б давно визжали за отвратное качество снимков.
В данном случае есть ошибка измерений, а как это доказать это другой вопрос.
Дата: Воскресенье, 10.Июл.2016, 09:44 | Сообщение # 198
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
ЦитатаRADIATION ()
а как это доказать
Для этого нужно видеть протокол. Горе замерщики обычно не знают что большинство параметров взаимосвязаны и если ушел один, то должен уйти и другой (физика). На этом основана проверка протоколов - если есть нарушение параметров в одном мести и нет в другом, то это с очень большой долей вероятности или ошибка замеров или ошибка расчетов и по любому повторные замеры уже в составе комиссии. Ну и будет неплохо если есть дозиметр, или есть куда обратится что-бы сделать контрольный замер. Ресурс трубки в паспорте на трубку пишут, но вот сам паспорт на трубку прикладывают не всегда и он как правило на английском. Мало этого но пишут даже время хранения трубки (обычно 2-4 года). Если задаться целью и разок все перевести то там можно получить много интересной и даже неожиданной информации.
Дата: Понедельник, 11.Июл.2016, 06:08 | Сообщение # 199
Участник
У вас сообщений: 132
рентгентехник
OFFлайн
Казахстан
семипалатинск
Привет всем! Полностью согласен с Anakonda2a! И ресурс трубки тут абсолютно не при чем. Самый лучший вариант проверить повторно.И желательно независимо.
Сообщение отредактировал michail44 - Понедельник, 11.Июл.2016, 06:10
