Генератор TOP-X 850 выдаёт ошибку статора(8,2) . Проведена замена симисторов на плате NRRAD, замена микросхемы ULN2803. При включении загорается светодиод LD4 Line ok и светодиод Shift Fire- LD2 . Светодиод LD3 Main fire не горит.Питание приходит 230 вольт. Мысли исчерпаны , HELP !!!
Дата: Воскресенье, 12.Мар.2017, 05:02 | Сообщение # 2
Техник
У вас сообщений: 316
инженер
OFFлайн
Российская Федерация
красноярск
посмотрите предохранитель на плате в цепи раскрутки .как это не странно звучит возможно на нем падение .приходили такие питающие замеряешь вроде все норм , при нагрузке просадка... 586
Дата: Понедельник, 13.Мар.2017, 01:01 | Сообщение # 3
Участник
У вас сообщений: 104
инженер тех. центра
OFFлайн
Российская Федерация
У меня на таком аппарате датчик тока сдыхал, катушка, на стартовой обмотке.Аппарат писал ошибку. Прозвони, там два датчика тока, сопротивление маленькое.
Всем спасибо. Были прошиты новые параметры кожуха, через программу "отвёртка". Трубка откалибровалась. Вылезла новая проблема , при нажатии кнопки экспозиции с пульта стола,касета заезжает в поле снимка , после отжатия кнопки касета возвращается в стартовое положение. при этом экспозиция не проходит.. Стол BIO Graph , если у кого есть файл конфигурации device , для программы отвертка.поделитесь , или наставьте на путь...
Стол "BIO Graph", питающее TOP-X 850 HF.При снимке лоток с касетой перемещается , раскрутка включается, а высокого нет. При этом греется шаговый двигатель перемещения касеты.
Дата: Воскресенье, 19.Мар.2017, 04:25 | Сообщение # 6
Техник
У вас сообщений: 316
инженер
OFFлайн
Российская Федерация
красноярск
т.е раскрутка идёт после калибровки?! если все так как пишите попробуйте сконфигурировать решетку Главные установки Виску control signals Контрольные сигналы решетки .Двигатель греется на всех штативах ...этого типа 586
я бы поискал диска на генератор, там частенько есть файл с расширением nr, в нём конфигурация генератора, от туда через отвёртку загрузить только параметры устройства и посмотреть поможет или нет
Дата: Понедельник, 17.Апр.2017, 09:02 | Сообщение # 8
Участник
У вас сообщений: 166
Стажер
OFFлайн
Российская Федерация
Москва

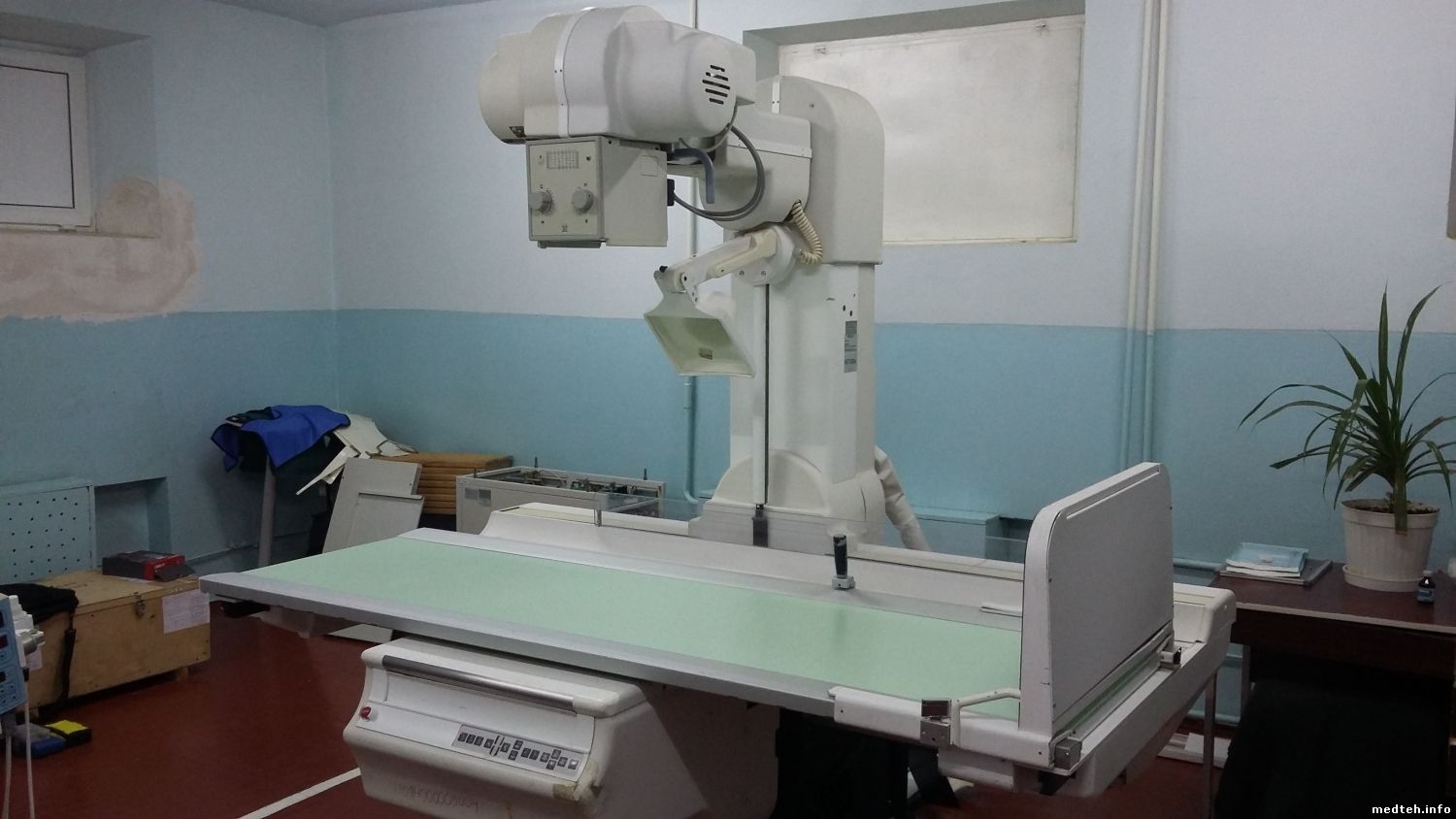

Здравствуйте товарищи. Возникла такая проблема. При запуске комплекса не фиксируется положение стола (Амиграф 030) и штатива. При этом питание на все цифровые табло подается. Стол и штатив свободно перемещаются вручную. Питание на мотор управления столом не приходит. На табло вылетает ошибка 8. Попутно осмотрели УРП(TOP-X 850 HF). На плате NRRAD108 сгорел предохранитель F5 на 3.15 А. Вставляем новый предохранитель и при запуске вылетает ошибка 6;2 (Входное сетевое напряжение отсутствует). Убираем предохранитель, искусственно создавая разрыв в цепи, и установка запускается, но без стола и штатива. Связаны ли эти две проблемы между собой? И куда копать дальше? Может кто сталкивался с чем-то подобным
Парни. Такая же ошибка 8.2. Самое интересное, что ошибка плавающая, но имеющая тенденцию к ухудшению. Всё попередёргал, фазоздвигающий конденсатор заменил. При нажатии подготовки идёт скачёк нпряжения на обмотки и ошибка, а может спокойно выстрелов 10 сделать. Грешу на трубку. Останавливается секунд за 10. Думаю подшипникам хана. Видать в некоторых положениях не хватает мощи сдвинуть и отключает по перегрузке по току. Или я ошибаюсь и копать в другом месте?
сталкивался с этой ошибкой на top-x850,но глубоко не лез,протянул соединения кабеля в РИД и в самом питающем(винты на колодке которые крепят жилы кабеля)тьфу-тьфу,работает уже достаточное количество времени. ...пусть спасёт лишь того, кого можно спасти...
Столкнулся с такой же проблемой периодические ошибки 8,1. Решилась пропайко датчиков тока, они оба низкоомные по 4Ом. При проверке один 4 был другой 4кОм. Пропоял хорошо и вуоля.
