Флюорограф 12Ф7 не дает высокого
dj_san_Дата: Четверг, 01.Июн.2017, 14:30 | Сообщение # 1
Участник
У вас сообщений: 63
Инженер
На заявках
Российская Федерация

Волгоград
Всем доброго времени суток.
Провозился долгое время с флюорографом 12Ф7, не могу найти причину поломки. Имеется флюорограф, 12Ф7К, аппарат старый, фото пульта взял у автора схожей темы
Фото пульта
у моего аппарата пульт точно такой же, дверей две, но работает только одна, вторая дверь выпотрошена полностью, там ни двигателя ни плат
Проблема выглядит следующим образом: Выбираю режим съемки на пульте, вставляю карту в прорезь камеры, загорается нижняя зеленая лампа готовности, аппарат готов к проведению снимка, нажимаю на кнопку экспозиции, дверь закрывается, раскручивается анод, и все, на этом исследование завершается, стрелка прибора на пульте не шелохнется, по отпускании кнопки экспозиции дверь открывается и возвращается на парковку.
Выбирал режим работы без камеры - кнопка с черным квадратом. Эффект точно такой же, дверь закрылась, раскрутка, и тишина. Проверил накал, он очень хорошо виден в окно колимматорного устройства, однако яркость накала в момент проведения снимка не изменяется, остется на прежнем уровне. Дверь закрывается до конца, я пытался ее толкать, в момент когда клавиша экспозиции нажата и дверь закрыта, и вторую толкал хоть в этом нет смысла. Конечник двери на закрывание у меня один, он исправен, иначе бы двигатель после закрывания двери не останавливался бы. Подъемник работает, также проверил что три фазы на аппарате присутствуют, темы на форуме все прошерстил. Снял плату в пульте, насыщенную логикой и ОУ, замыканий в микросхемах не нашел, заменил все микросхемы разом, потому как уже много времени вожусь. Еще не проверял, но всеже кажется что дело может быть не в плате.
Подскажите куда копать? Вожусь с этой древностью уже долго, аппарат порядком успел поднадоесть. Схем в интернете много, но как будто его собирали из нескольких частей, иду по схеме, а там раз и вообще другой узел или другая маркировка.


Сообщение отредактировал dj_san_ - Четверг, 01.Июн.2017, 14:48

terbunyДата: Четверг, 01.Июн.2017, 16:18 | Сообщение # 2
Завсегдатай
У вас сообщений: 158
рентгентехник
На заявках
Российская Федерация

Россия
На второй двери тоже должна быть микрик блокировки двери. Если там всё выпотрошено, то нужно поставить перемычку на эту блокировку.

MunlikДата: Четверг, 01.Июн.2017, 16:26 | Сообщение # 3
Завсегдатай
У вас сообщений: 235
сервис-инженер
На заявках
Казахстан

Петропавловск
Привет! А где раскрутка анода при снимке не слышал
надо смотреть плату управления подготовки снимка
похоже в точке контрольной 1 и 3 нужна регулировка
типа при зарядке трубки

terbunyДата: Четверг, 01.Июн.2017, 16:27 | Сообщение # 4
Завсегдатай
У вас сообщений: 158
рентгентехник
На заявках
Российская Федерация

Россия
Цитата dj_san_ ()
Конечник двери на закрывание у меня один
а там должно быть три микрика, два для двери а один на разрешение включать высокое.

Alex70ttДата: Четверг, 01.Июн.2017, 23:33 | Сообщение # 5
Техник
У вас сообщений: 459
рентген техник
На заявках
Российская Федерация

вся Россия
и еще при снимке в камере лентопротяга должен сработать соленоид прижимного столика пленки и сработать микрик !!!если этого нет то и снимка нет!!!

Сообщение отредактировал Alex70tt - Четверг, 01.Июн.2017, 23:34

bespalnik72Дата: Пятница, 02.Июн.2017, 03:29 | Сообщение # 6
Участник
У вас сообщений: 117
инженер
На заявках
Российская Федерация

красноярск
Здравствуйте коллеги! отключите камеру сделайте снимок на кассету \первые две кнопки ниже миллиамперметра -правая \включите .!Если снимок есть -питающее -ок ! если снимка нет смотрим концевики двери.Перекльчаем на работу с камерой, далее смотрим камеру микрики в первую очередь на соленоиде прижима столика,микрик наличия пленки,наличия карточки /на камере есть тумблер-работа без карточки ...примерно такой алгоритм....

586

dj_san_Дата: Пятница, 02.Июн.2017, 07:18 | Сообщение # 7
Участник
У вас сообщений: 63
Инженер
На заявках
Российская Федерация

Волгоград
Цитата terbuny ()
Если там всё выпотрошено, то нужно поставить перемычку на эту блокировку.

А где эту перемычку искать? Можно подробнее о перемычках микриков, куда они сходятся? Пытался разобраться по схеме, схема не соответствует той, что я взял из хранилища. Путаница в связанных проводах не позволяет отследить по проводу.

Цитата Alex70tt ()
соленоид прижимного столика пленки и сработать микрик !

У меня нет снимка когда я выбираю работу с камерой и без камеры, думаю что микрики в камере не причём.

Цитата bespalnik72 ()
Здравствуйте коллеги! отключите камеру сделайте снимок на кассету \первые две кнопки ниже миллиамперметра -правая \включите .!Если снимок есть -питающее -ок !


Вот у меня снимка нет, как я и написал ранее об этом. Проблема не в камере.

petroveechДата: Пятница, 02.Июн.2017, 07:47 | Сообщение # 8
У вас сообщений: 801
Иженер
На заявках
Российская Федерация

Ставрополь
1. Обрати внимание на цепь защиты от обрыва накала. Фотоэлемент-микросхема. Там разрешение на снимок.
2. При подготовке накал загорается ярче. Это обязательно. Есть по инструкции наладки точки измерения. Напряжение практически синус, меряется стрелочником. Возможны обрывы переключателя уставок.
3. Неплохо бы иметь переходную плату и осцил. Если нет платы и так откидываются для доступа. Немного проанализировав схему ясно что куда.
4. Цепь кнопки включения, 2 нажатие. Сопротивление контактов.

bespalnik72Дата: Пятница, 02.Июн.2017, 08:50 | Сообщение # 9
Участник
У вас сообщений: 117
инженер
На заявках
Российская Федерация

красноярск
далее по тексту
Цитата dj_san_ ()
если снимка нет смотрим концевики двери.


586

terbunyДата: Пятница, 02.Июн.2017, 18:01 | Сообщение # 10
Завсегдатай
У вас сообщений: 158
рентгентехник
На заявках
Российская Федерация

Россия
Колодка с проводами должна находиться внизу внутри кабины, где стоит мотор привода дверей. Если у вас две двери, то и колодки две, по разным сторонам кабины. На моей схеме провода обозначены следующей маркировкой; 135 и 210 это для одного микрика и 210 и 143 для второго.

ancestorДата: Суббота, 03.Июн.2017, 00:06 | Сообщение # 11
Участник
У вас сообщений: 54
Инженер
На заявках
Российская Федерация

-------
А на кнопке микрик на второе нажатие работает? (советую проверить цепь до самых плат, были преценденты. типа оторванные провода и плохие контакты в разъемах плат пульта). Судя по перечисленным симптомам на это в первую очередь я бы внимание обратил. При вашей неисправности концевики на соленоиде и карточке с номером можно сразу отмести т.к. в режиме работы без камеры высокое прошло бы. Что касается защиты по накалу то вариант весьма возможен, хотя если какой нибудь умелец до вас эту защиту отключил бы, то даже при отсутствующем накале высокое пыталось бы включиться и был бы слышен треск в трубе. Что касается двери, то совет проверить цепь от микрика до самих плат (хотя если двигатель двери останавливается то маловероятно). Резюме: Я согласен с petroveech. 1. Второе нажатие. 2. Защита по накалу. 3. Обрыв внутренней проводки и плохой контакт разъемов пульта управления (иногда даже замена микросхем не помогала (С умным видом осциллографом смотришь осциллограммы, меняешь микросхемы, а результата нет...), разъем почистил, получше плату вставил и все заработало).

dj_san_Дата: Среда, 07.Июн.2017, 10:44 | Сообщение # 12
Участник
У вас сообщений: 63
Инженер
На заявках
Российская Федерация

Волгоград
Проверил все микрики на закрывание двери. Проверил работу кнопки экспозиции. Все в норме. Сейчас осталось проверить защиту по накалу. Как я писал ранее - накал не меняет своей яркости при проведении снимка.
Подскажите где искать этот датчик? Разобрал стенки колимматора, ничего похожего на фотодиод нет. Где обычно располагают этот элемент?

petroveechДата: Среда, 07.Июн.2017, 12:53 | Сообщение # 13
У вас сообщений: 801
Иженер
На заявках
Российская Федерация

Ставрополь
Трубу снимаешь и вуаля. Только зачем? В схеме перекороти на время, что бы исключить. Только если накал не меняется это не он а цепи подготовки снимка.

dj_san_Дата: Среда, 07.Июн.2017, 14:40 | Сообщение # 14
Участник
У вас сообщений: 63
Инженер
На заявках
Российская Федерация

Волгоград
Сейчас после замены микросхем на плате в пульте аппарат закрывает дверь и проматывает плёнку, как будто все условия соблюдены и снимок прошёл, но высокого нет, милиамперметр не дергается. Т.е. все условия соблюдены, снимок как бы прошёл, но высокого не было

MunlikДата: Среда, 07.Июн.2017, 17:06 | Сообщение # 15
Завсегдатай
У вас сообщений: 235
сервис-инженер
На заявках
Казахстан

Петропавловск
и все-таки раскрутка при этом присутствует или/нет что-то не сказано до конца
далее при снимке обязательно будет короткий звуковой писк в такт подъема стрелке мА
и ВЫСОКОГО это происходит или нет.
надо смотреть все звенья а это наличие пленки раз
закрытие двери два, прижим столика три, наличие карточки четыре (если не вручном), нажатие первое подготовка
пять, и последнее нажатие на высокое т.е СНИМОК
И того что-то с трубкой поэтому не дергается мА т.е отсутствие тока трубки
или полная эмиссия того

Alex70ttДата: Среда, 07.Июн.2017, 22:30 | Сообщение # 16
Техник
У вас сообщений: 459
рентген техник
На заявках
Российская Федерация

вся Россия
кнопку проверь!!!!!

dj_san_Дата: Среда, 07.Июн.2017, 23:16 | Сообщение # 17
Участник
У вас сообщений: 63
Инженер
На заявках
Российская Федерация

Волгоград
Alex70tt,
Цитата dj_san_ ()
Проверил все микрики на закрывание двери. Проверил работу кнопки экспозиции. Все в норме.


Munlik,
Цитата dj_san_ ()
дверь закрывается, раскручивается анод, и все, на этом исследование завершается, стрелка прибора на пульте не шелохнется, звука нет, по отпускании кнопки экспозиции дверь открывается и возвращается на парковку.

Цитата dj_san_ ()
Выбирал режим работы без камеры - кнопка с черным квадратом. Эффект точно такой же, дверь закрылась, раскрутка, и тишина.

bespalnik72Дата: Четверг, 08.Июн.2017, 04:01 | Сообщение # 18
Участник
У вас сообщений: 117
инженер
На заявках
Российская Федерация

красноярск
было подобное лет 20 назад...посмотрите импульсы прямоугольные и пилу ..документация там все расписано, посмотрите счетчик к561ие10 на нем пред снимочная задержка не только в описание все есть- работа расписана может и плата переходник найдется ..

586

MunlikДата: Четверг, 08.Июн.2017, 16:19 | Сообщение # 19
Завсегдатай
У вас сообщений: 235
сервис-инженер
На заявках
Казахстан

Петропавловск
все правильно контрольные точки на плате формирование подготовки
точки 1 точки 3 там по моему плюс минус 3 Вольта

michail44Дата: Пятница, 21.Июл.2017, 10:31 | Сообщение # 20
Завсегдатай
У вас сообщений: 124
рентгентехник
На заявках
Казахстан

семипалатинск
Привет всем!Мужики! Он же все описал -" Проблема выглядит следующим образом: Выбираю режим съемки на пульте, вставляю карту в прорезь камеры, загорается нижняя зеленая лампа готовности, аппарат готов к проведению снимка, нажимаю на кнопку экспозиции, дверь закрывается, раскручивается анод, и все, на этом исследование завершается, стрелка прибора на пульте не шелохнется, по отпускании кнопки экспозиции дверь открывается и возвращается на парковку."
Все правильно.Высокого и не будет!В этом аппарате использован принцип автоподстройки киловольт в зависимости от анодного тока.А раз у него нет переключения с дежурного накала в рабочий то и соответственно высокое напряжение не пройдет.Работу схемы автоподстройки киловольт описывать не буду, но нужно смотреть именно схему автоподстройки ну и посмотреть целостность провода с отпайки генератора.

alex83Дата: Суббота, 19.Авг.2017, 12:07 | Сообщение # 21
Стажер
У вас сообщений: 4
Рентген механик
На заявках
Туркменистан

Балканабад
Здорова мужики!флюра 12ф9 трубку поменял включаю слева снизу напротив трансформатора шум идёт высокого нету что может быть причиной?

Alex70ttДата: Четверг, 12.Окт.2017, 20:14 | Сообщение # 22
Техник
У вас сообщений: 459
рентген техник
На заявках
Российская Федерация

вся Россия
видимо твои криворучки....... как тебе советовать -помогать если вопрос такой(((((нужна подробная инфа ,что было ,что сделал и т.д. плюс ФОТО!!!!!!!

RomualdДата: Пятница, 13.Окт.2017, 16:29 | Сообщение # 23
Техник
У вас сообщений: 397
ремонт медоборудования
На заявках
Российская Федерация

Липецк
У нас сегодня тоже 12ф7 гавкнул,делали всё как обычно,что то щёлкнуло,загудело,последние несколько снимков получились белыми-записано со слов медперсонала.В пульте нашли- реле преднакала срабатывает,но не отлипает после отпускания кнопки снимков,всё поправили,готовность есть,во время снимка сильно гудит ВВ бак,шкалит миллиамперметр тока трубки,высокое сильно занижено(ясно стало по блёклому свечению куска усилительного экрана из кассеты,подарил товарищ),грешу на ВВ выпрямительные столбы и симистор.

...пусть спасёт лишь того, кого можно спасти...

bespalnik72Дата: Пятница, 13.Окт.2017, 18:02 | Сообщение # 24
Участник
У вас сообщений: 117
инженер
На заявках
Российская Федерация

красноярск
Доброго времени суток !попробуйте поменять ВВ кабели..

586

RomualdДата: Среда, 18.Окт.2017, 13:11 | Сообщение # 25
Техник
У вас сообщений: 397
ремонт медоборудования
На заявках
Российская Федерация

Липецк

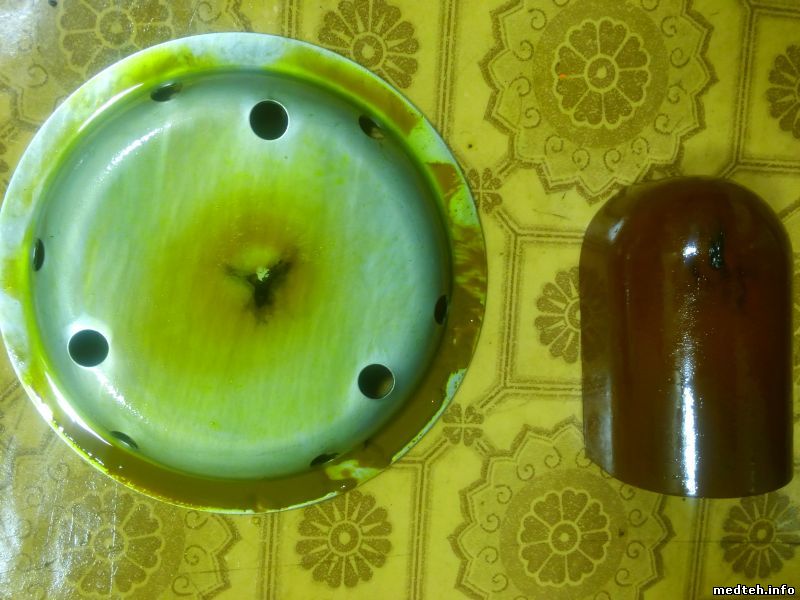

Кабели проверили мегометром,пробоя нет.У нас прошило изолятор в РИД,высокое шило на землю.

...пусть спасёт лишь того, кого можно спасти...

bespalnik72Дата: Среда, 18.Окт.2017, 14:27 | Сообщение # 26
Участник
У вас сообщений: 117
инженер
На заявках
Российская Федерация

красноярск
drinks drinks good

586

RomualdДата: Среда, 18.Окт.2017, 15:43 | Сообщение # 27
Техник
У вас сообщений: 397
ремонт медоборудования
На заявках
Российская Федерация

Липецк
РИД собрали и поставили прошитый изолятор,я говорил не надо...
теперь шьёт свыше 90кв, опять снимать трубу... yes


...пусть спасёт лишь того, кого можно спасти...

RomualdДата: Среда, 18.Окт.2017, 15:45 | Сообщение # 28
Техник
У вас сообщений: 397
ремонт медоборудования
На заявках
Российская Федерация

Липецк
А "тарелку"мож тоже заменить?


...пусть спасёт лишь того, кого можно спасти...

Alex70ttДата: Среда, 18.Окт.2017, 17:33 | Сообщение # 29
Техник
У вас сообщений: 459
рентген техник
На заявках
Российская Федерация

вся Россия
изолятор мона не ставить а вот крышку или отмыть или менять

bespalnik72Дата: Среда, 18.Окт.2017, 17:41 | Сообщение # 30
Участник
У вас сообщений: 117
инженер
На заявках
Российская Федерация

красноярск
масло нужно заменить или хотя бы в лабу на пробой!!! ,с тарелкой вопросов нет ,а защиту контактной площадки наконечника под замену если не найдете можно и без неё ...но масло лучше сменить drinks good

586

Alex70ttДата: Среда, 18.Окт.2017, 21:19 | Сообщение # 31
Техник
У вас сообщений: 459
рентген техник
На заявках
Российская Федерация

вся Россия
масло однозначно!!! менять !!!! и надо было сразу!!1

Dmitriy1972Дата: Четверг, 19.Окт.2017, 11:35 | Сообщение # 32
Участник
У вас сообщений: 80
инженер
На заявках
Российская Федерация

Самара
Изолятор пробило скорее всего из-за недостаточного количества масла - по воздуху. Проверяйте РИД на отсутствие утечек и пузырьков воздуха после сборки.

RomualdДата: Четверг, 19.Окт.2017, 11:38 | Сообщение # 33
Техник
У вас сообщений: 397
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Заменил масло,всё работает как надо!Спасибо всем и удачи! drinks

...пусть спасёт лишь того, кого можно спасти...

RomualdДата: Вторник, 31.Окт.2017, 08:58 | Сообщение # 34
Техник
У вас сообщений: 397
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Старик просится на пернсию...не хочет работать больше...
Исчез накал, нет ни преднакала ни основного,тиристоры закрыты,напряжение 220в на катодах есть,не поступает напряжение отпирания с пульта.Нашел оборванную дорожку в пульте на плате А3 по питанию,пропаял-эффекта нет.Пульт перепаханный вдоль и поперёк.


...пусть спасёт лишь того, кого можно спасти...

terbunyДата: Вторник, 31.Окт.2017, 14:36 | Сообщение # 35
Завсегдатай
У вас сообщений: 158
рентгентехник
На заявках
Российская Федерация

Россия
А нить накала в трубке не в обрыве? На тиристоре светодиод в порядке?

RomualdДата: Вторник, 31.Окт.2017, 15:08 | Сообщение # 36
Техник
У вас сообщений: 397
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Накал в трубке звонится,нет напряжения на первичку накального транса.

...пусть спасёт лишь того, кого можно спасти...

terbunyДата: Вторник, 31.Окт.2017, 16:44 | Сообщение # 37
Завсегдатай
У вас сообщений: 158
рентгентехник
На заявках
Российская Федерация

Россия
Прозвоните цепь от транзостора до накального трансформатора. -12 В, +24В есть? Проверьте транзистор V18 на плате А3 и светодиоды силовых тиристоров. А на выходе стабилизатора А2-Т2 есть напряжение 220В?

RomualdДата: Среда, 01.Ноя.2017, 08:12 | Сообщение # 38
Техник
У вас сообщений: 397
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Напряжения есть,светодиоды горят,светики на тиристорах живые.Стабилизатор ампутировали до меня,буду смотреть пульт дальше drinks

...пусть спасёт лишь того, кого можно спасти...

RomualdДата: Среда, 01.Ноя.2017, 16:24 | Сообщение # 39
Техник
У вас сообщений: 397
ремонт медоборудования
На заявках
Российская Федерация

Липецк
движок R6 (рег.преднакал)отвалился или что с ним было,непонятно.В общем накал немного "прижали"прим.70в и всё заработало,всем спасибо! drinks

...пусть спасёт лишь того, кого можно спасти...

Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » Флюорограф 12Ф7 не дает высокого (дверь закрывается, высокого нет)
Страница 1 из 11
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Дипломат, Смайл, Эком...[ua3nam (22.Ноя.2017)]
2. Стоматологическая уст...[Yulana34 (22.Ноя.2017)]
3. ИБП Claude Lyons DCS-...[Maks05713 (22.Ноя.2017)]
4. Bes 12L-b-led[antonmed33 (22.Ноя.2017)]
5. Olympus HysteroFlow[ambrose (22.Ноя.2017)]
6. Roller 20 PN[tvladilena (22.Ноя.2017)]
7. Bien Air все о них.[eshanali (22.Ноя.2017)]
8. Ремонт стоматологичес...[eshanali (22.Ноя.2017)]
9. Автоклав паровой TANZ...[levscha (22.Ноя.2017)]
1. МЭКГ-ДП-НС-01[28.Окт.2017]
2. Siemens C-arm service...[26.Окт.2017]
3. Коагулометрический ан...[24.Окт.2017]
4. Multifuge 4KR[23.Окт.2017]
5. Аудиометр AD226 Servi...[13.Окт.2017]
6. Аудиометр AD226 Servi...[13.Окт.2017]
7. Маммограф Brestige ру...[02.Окт.2017]
8. LIS-Link Programmer’s...[26.Сен.2017]
9. РеалБест[26.Сен.2017]
10. Инструкция к гематоло...[14.Сен.2017]
1. leonex[22.Ноя.2017]
2. cakirugur[22.Ноя.2017]
3. Marti[22.Ноя.2017]
4. zadoy[22.Ноя.2017]
5. comrade807[22.Ноя.2017]
6. Vlad777[22.Ноя.2017]
7. harlong[22.Ноя.2017]
8. buz_89[21.Ноя.2017]
9. strm[21.Ноя.2017]
10. Afigenium[21.Ноя.2017]
МастерБаку[407]
Serg74[142]
Dimitrius[123]
генаf[112]
Yulana34[96]
РОМУЛ[89]
madmac[86]
naves[83]
big[82]
rozzi70[76]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2017
