Регистрационное удостоверение (в РФ) ФС № 2006/2653 от 28.12.2006 года на Систему рентгенодиагностическую OPERA, моделей: Т30, Т90, Т2000 или RT20 в вариантах их комплектации: - Рентгеновский генератор моделей: G300, G320, G500, G650 или G800; - Штатив: МТО, OPERA Т30, OPERA Т90, OPERA T2000 или OPERA RT20, производства итальянской компании GENERAL MEDICAL MERATE S.p.A. (торговый бренд - "GMM"). Отменено с 28.12.2016 года. (О существе РУ и СС см. по адресу - https://www.medteh.info/forum/19-10307-1 )

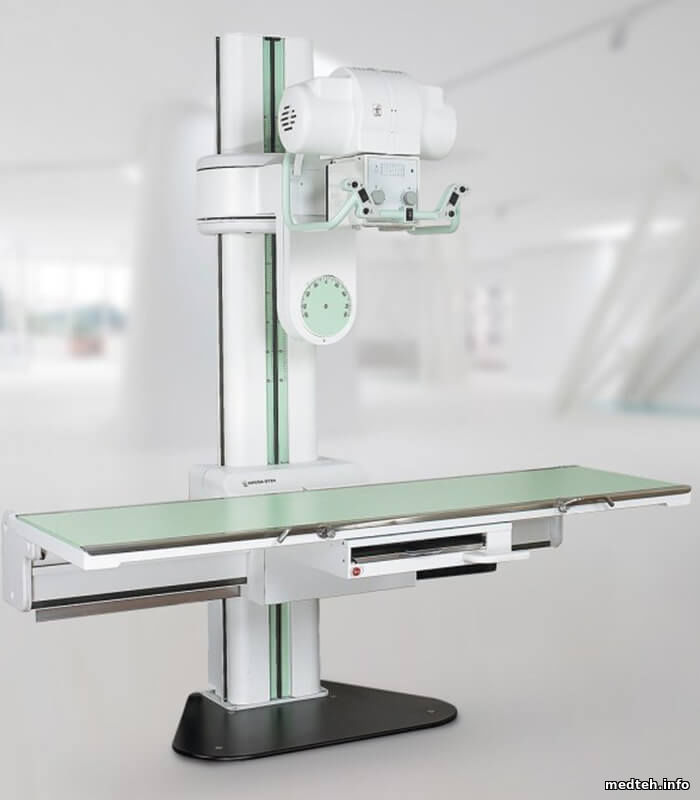

OPERA RT20 Harp представляет собой компактный блок для рентгенографии, снабженный томографической функцией. Благодаря своей чрезвычайно компактной конструкции комплекс «Harp», можно крайне быстро, легко и с минимальными затратами смонтировать в любом диагностическом кабинете даже малых размеров. Это рентген-диагностический комплекс на 2-а рабочих места, позволяет выполнять все виды графических исследований, в положении стоя, сидя и лёжа, включая томографию, латерографию, снимки пациентов на каталке с большим фокусным расстоянием.
Система рентгенодиагностическая "Opera RT20 Harp". Пульт работает, всё остальное - нет. Сам пульт работает, на кнопки реагирует, команды подает, но они не исполняются. Пульт над столом не светится вообще, сам стол двигается руками куда угодно в горизонтальном положении куда угодно, по утверждению врача, хотя не должен. В блоке электроники предохранители все целые, пусковое реле срабатывает. Это пока все, что мы проверили. Ткните, пожалуйста, носом, какие телодвижения производить дальше. Фото прилагаю:
Дружище, ты бы ещё танкобак разобрал!!! И трубку рентгеновскую заодно. Зачем так жестоко? В нижней части стола снимается дно, там целый ряд предохранителей. Генератор-то при чём?
Потому что мы пока полные нули в рентгене. Вообще, это не наше дело, есть отдельно техник по рентгенам, но он давно на пенсии, и сказал, что он туда не сунется. Приходится вникать, а поскольку мы не знаем, что может потребоваться, фоткаем всё, что можно, поверхностно проверяем (предохранители), мало ли что может понадобиться старшим товарищам (не по возрасту, по знаниям). Таким образом сделали и АПЦФ-01. За подсказку спасибо, если можно, уточню: как подлазить, под машину, чтобы добраться до этого дна? Завтра проверим.
Вот только не надо говорить "это не наше дело вообще-то", раз взялись, то ВАШЕ, и слушайте советы, а не огрызайтесь ... https://t.me/joinchat/vrVEElQmPGcwZDdi все сюда переехали
Совсем не думал огрызаться, и в мыслях не было. Просто пояснил ситуацию, почему мы нули в этом деле, тем не менее, чувствую ответственность за это дело, и жалко тех людей, которых отправляют в другой город (за 120 км) за этой процедурой. Поверьте, я очень благодарен за подсказки, просто стыдно просить помощи в простых вопросах для Вас, специалистов, и сложнейших для нас, новичков. А также благодарен Интернету, сократившему расстояния, и отзывчивым людям.

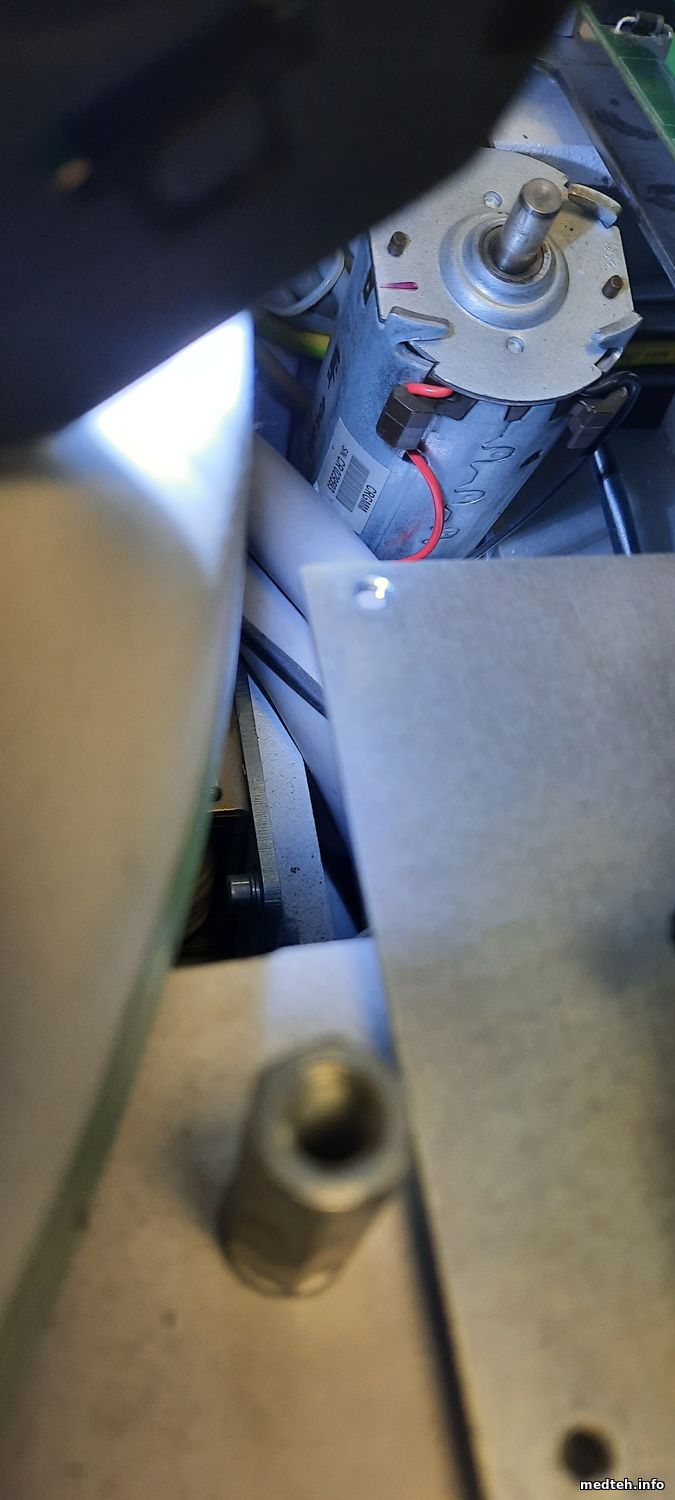

. Попытались залезть под днище стола. Открутив болтики, обнаружили только двигатель (рис.18). Ещё раз попробую сформулировать ситуацию. На данный момент пульт включается, при этом слышится щелчок во втягивающем в генераторном блоке и в стойке маммографа (извиняюсь за возможно неправильные названия). Стол и панель стола не реагируют совершенно, на панели не светится и не управляется ничего. При нажатии на кнопку облучения слышно раскручивание анода и на этом все. Где располагается электроника стола и его панели?
Если пульт питающего запускается, то дело в столе. Вопрос: где фото пульта управления столом? И, пожалуйста, фото всего стола целиком. Есть ли шкаф управления столом или всё в нём ...
. https://t.me/joinchat/vrVEElQmPGcwZDdi все сюда переехали
Сделайте, пожалуйста, фото стола. Только полностью. В профиль и анфас. То, что Вы сфотили, это питающее для снимков. К столу отношения по идее практически не имеет. Либо внутри стола, либо ещё блок должен быть где-нибудь на стенке.
Дата: Четверг, 19.Окт.2017, 14:43 | Сообщение # 10
Стажер
У вас сообщений: 48
инженер электронной техники
OFFлайн
Молдова
Рыбница
Цитата
Если пульт питающего запускается, то дело в столе. Вопрос: где фото пульта управления столом? И, пожалуйста, фото всего стола целиком. Есть ли шкаф управления столом или всё в нём ...

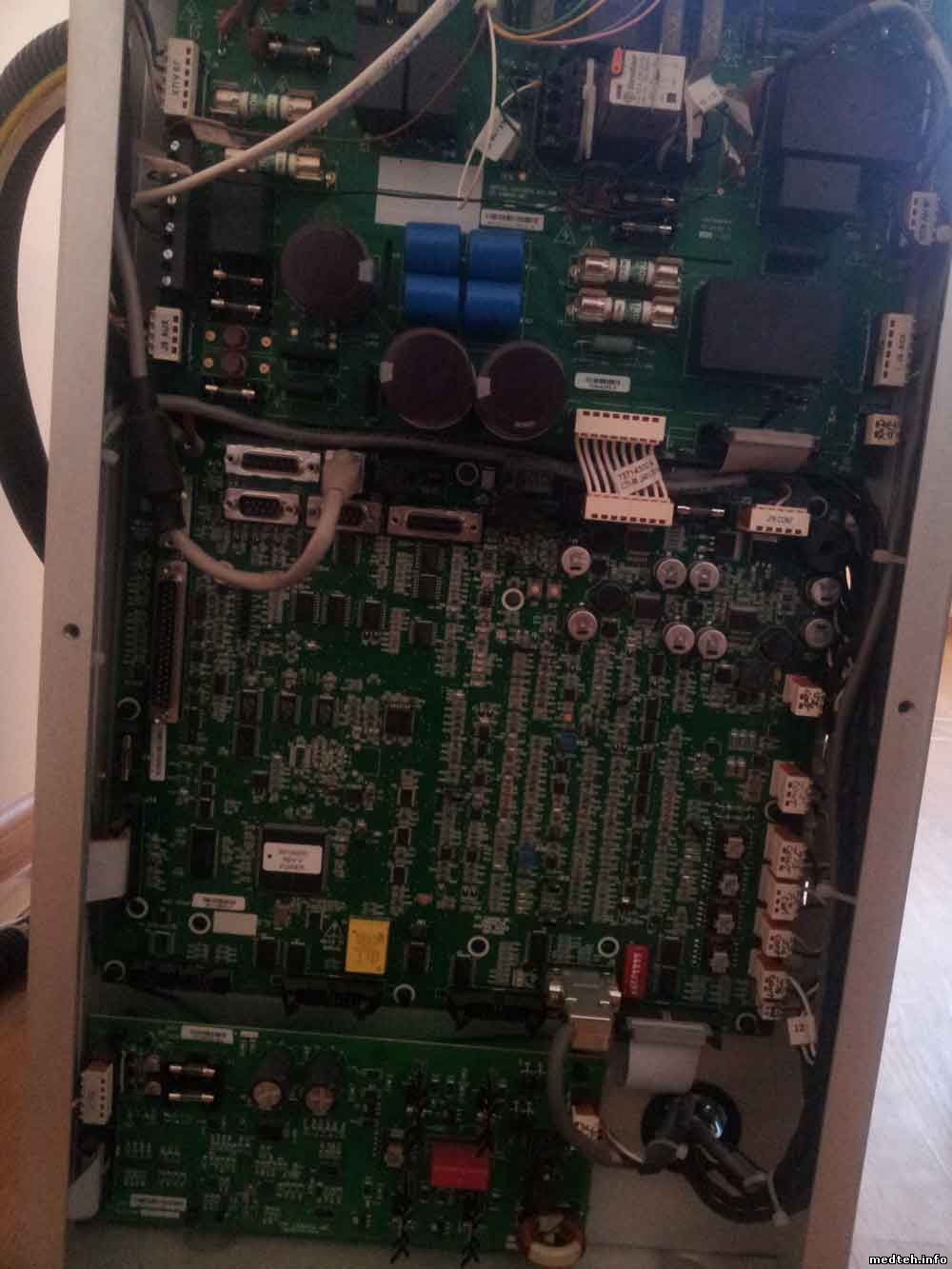

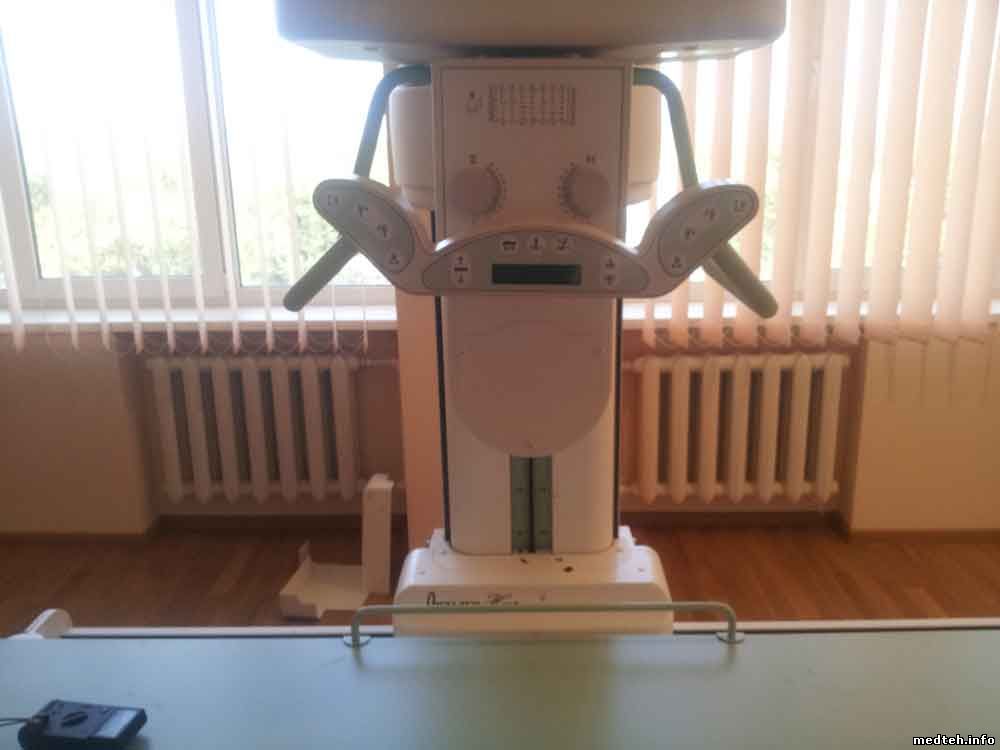

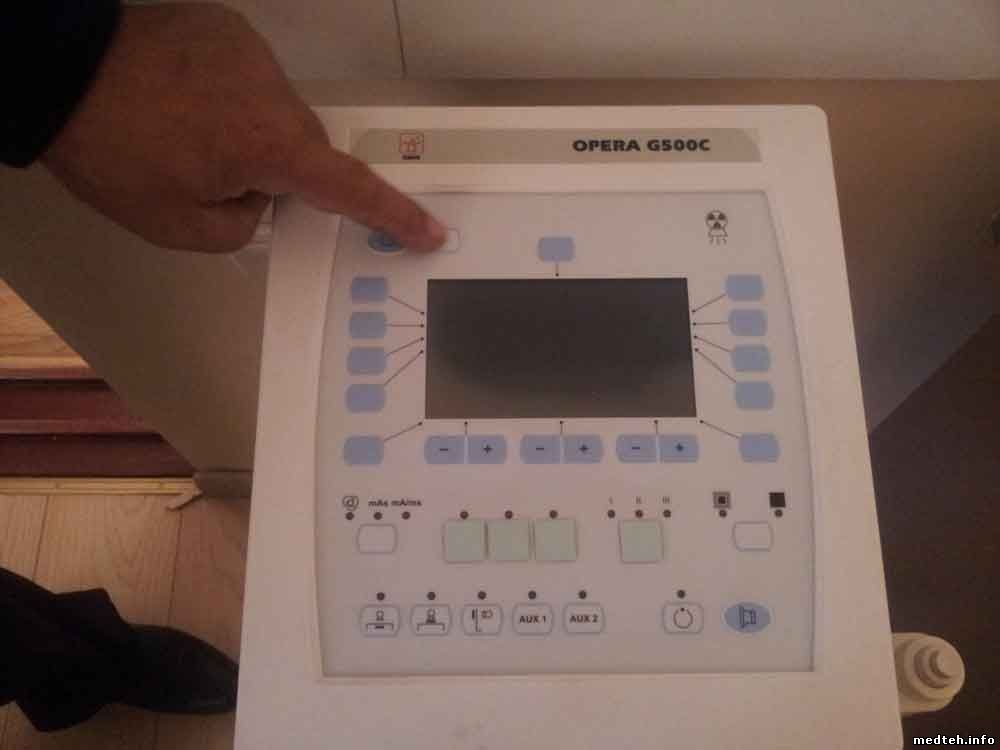

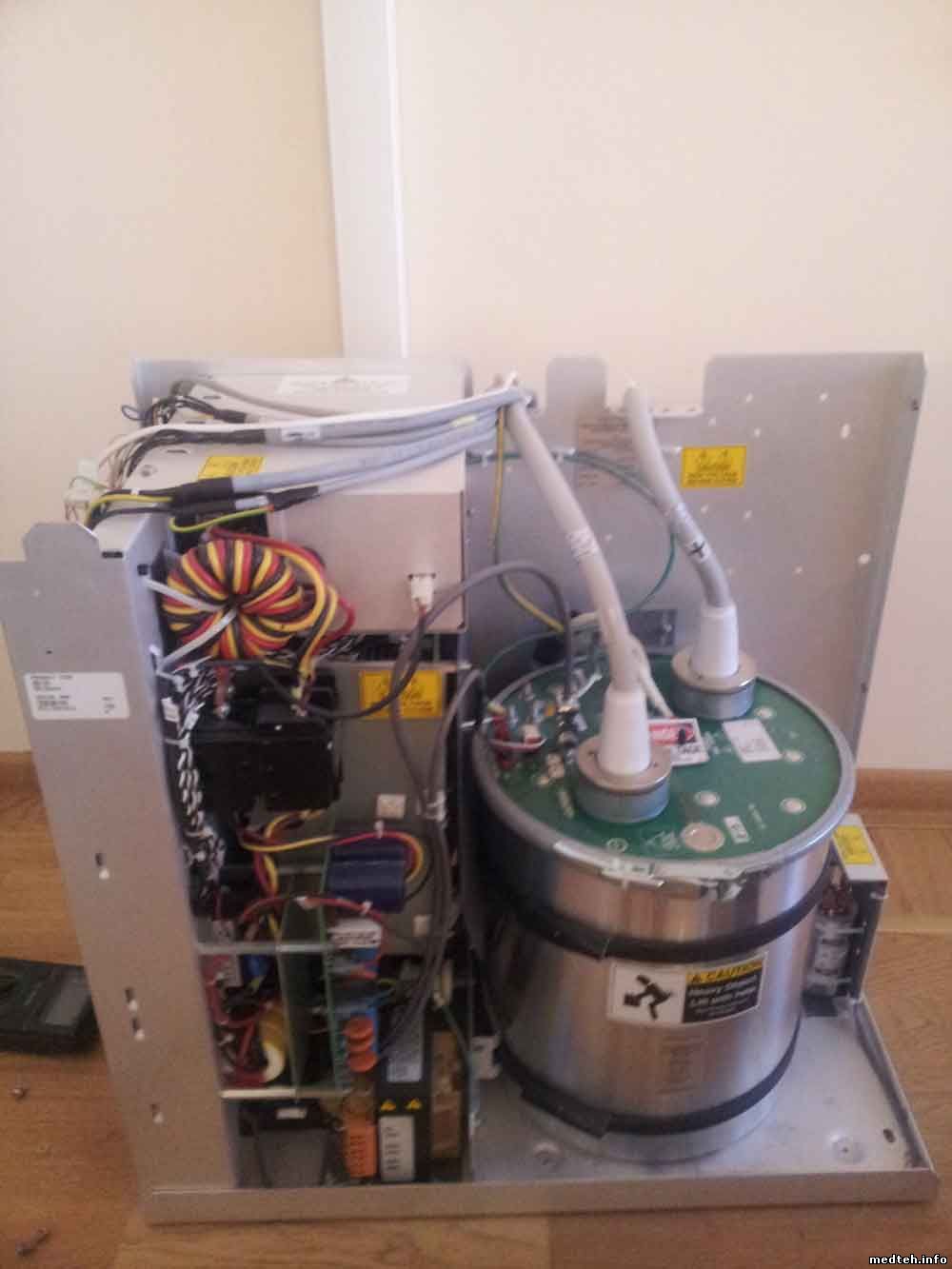

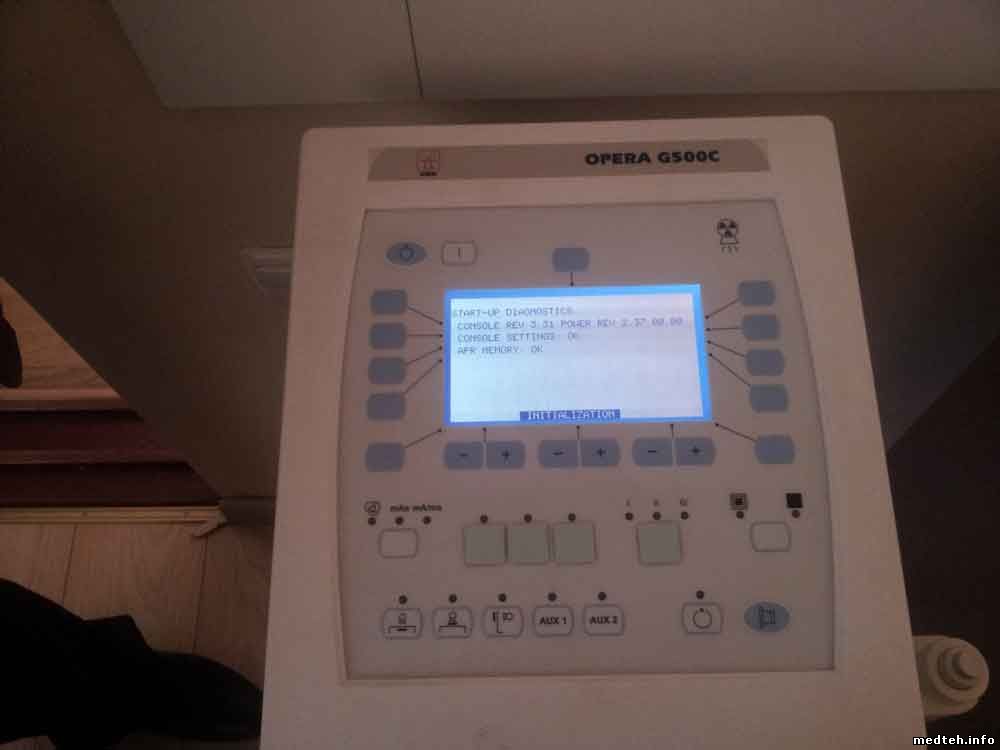

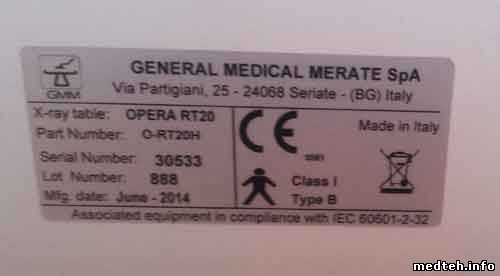

Я же давал фото в самом начале:, там 1-е фото - пульт управления столом, 2-е - шильдик этого стола, 3-е - центральный пульт, 4-е - платы генератора, и 5-е - внешний вид самого генератора. Есть ещё стойка маммографа. Есть электрощит, мы проверили все автоматы на входе и выходе, напряжения есть. Там, правда, ещё релюшки какие-то стоят. Нужно его фото?
Цитата
Сделайте, пожалуйста, фото стола. Только полностью. В профиль и анфас.
Завтра сниму и выложу.
Сообщение отредактировал rusnakvv - Четверг, 19.Окт.2017, 14:49
Дата: Четверг, 19.Окт.2017, 21:49 | Сообщение # 11
У вас сообщений: 524
рентген техник
OFFлайн
Российская Федерация
вся Россия
1-ое фото это малый пульт управления, поэтому и прошу весь вид. Короче, чтобы было понятнее и на будущее снимайте всё-всё-всё близко и отдалённо, и внешний вид собранный, и разобранный, детально надписи на платах (это может помочь в поиске прошивок). Это не только к рентгену относится.
. А и так для затравки на столе должна быть красная аварийная кнопка!!! Она отпущена? Либо по часовой повернуть, либо на себя потянуть. .
Или её долбанули каталкой.
. https://t.me/joinchat/vrVEElQmPGcwZDdi все сюда переехали
Дата: Пятница, 20.Окт.2017, 09:35 | Сообщение # 12
Стажер
У вас сообщений: 48
инженер электронной техники
OFFлайн
Молдова
Рыбница
Цитата
А так для затравки,:на столе должна быть красная аварийная кнопка!!! Она отпущена? Либо по часовой повернуть, либо на себя потянуть

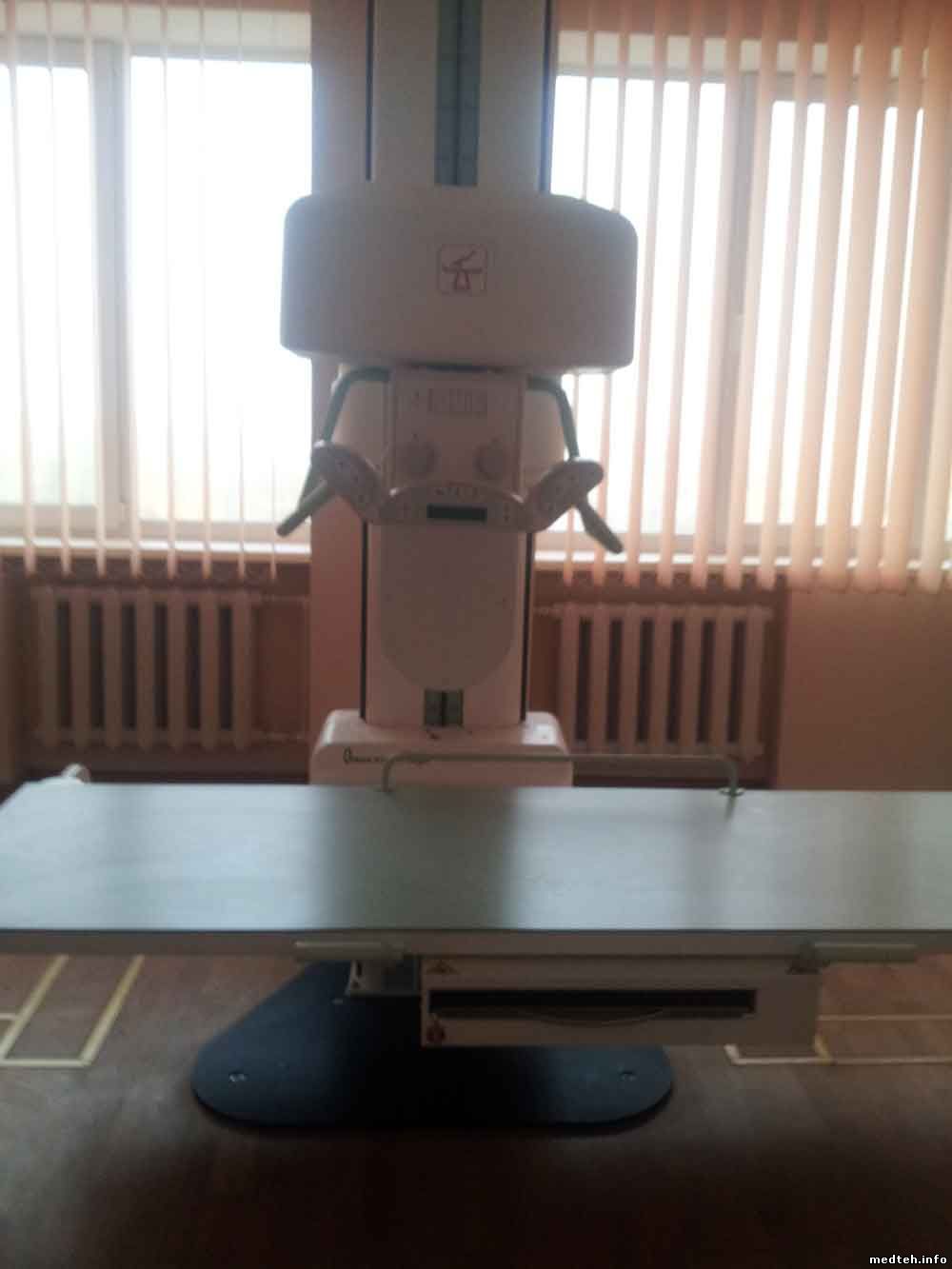

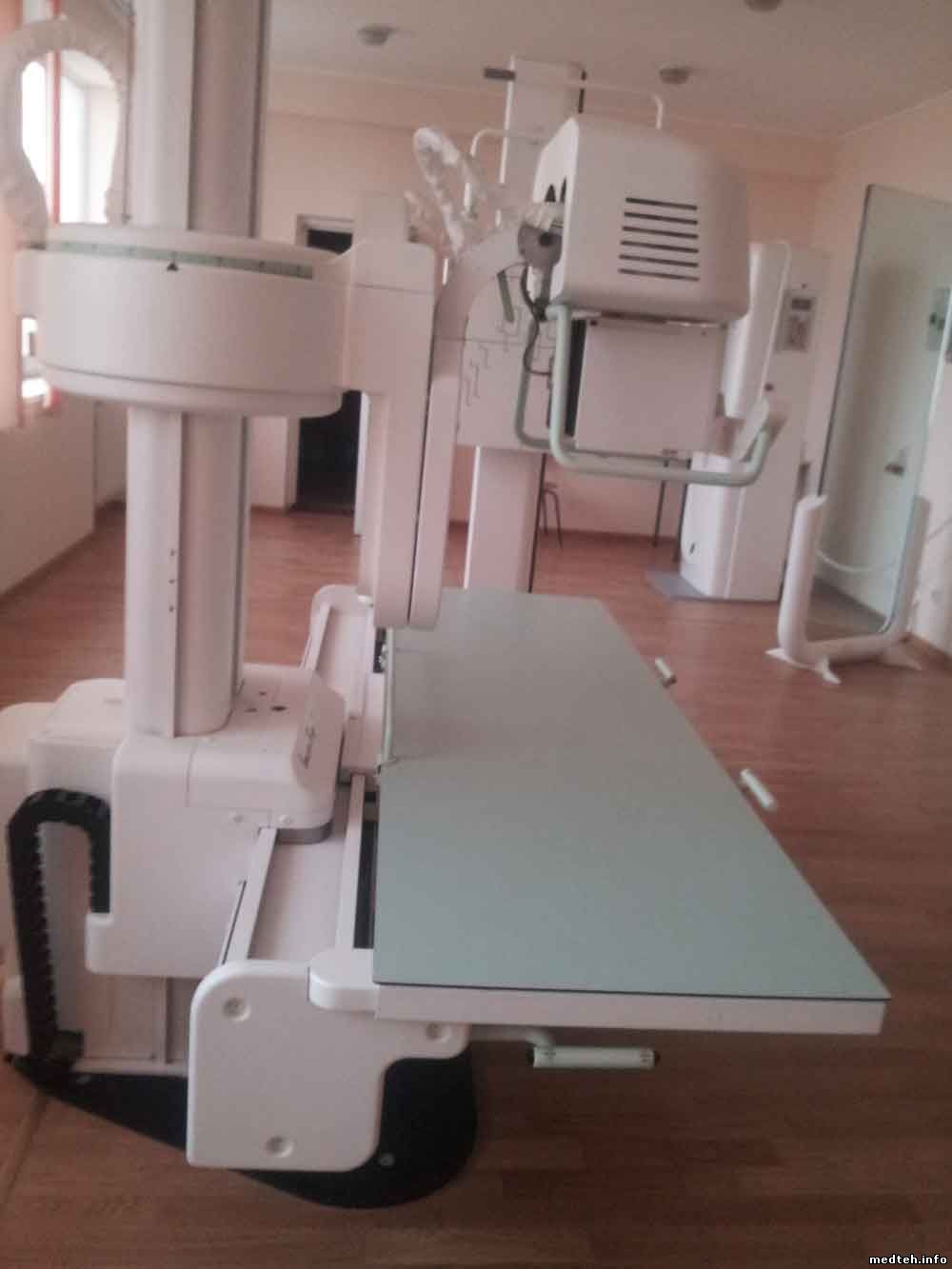

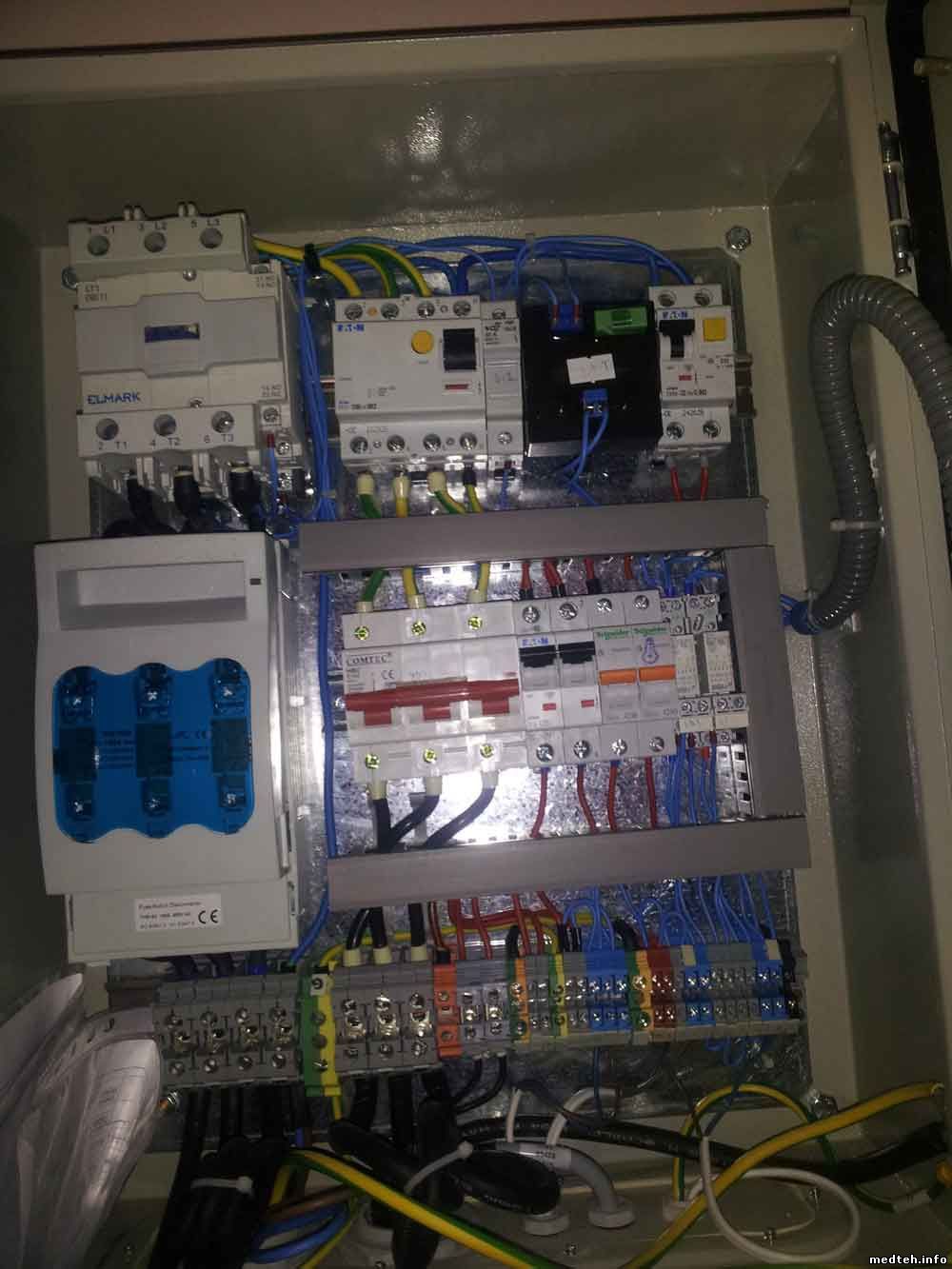

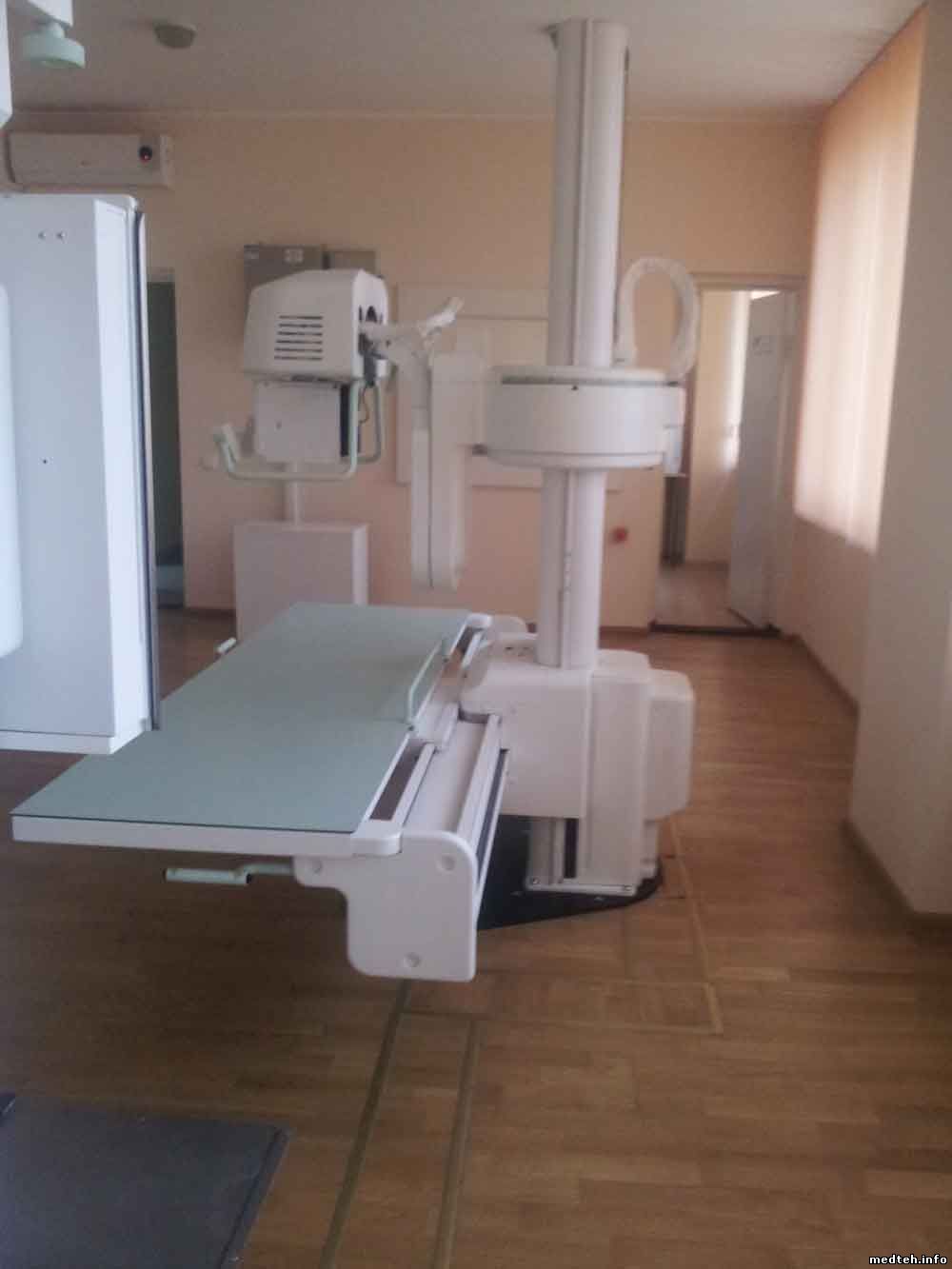

Кнопка отпущена, посещали такие мысли, потому что имел уже 2-а раза с таким "дефектом" дело. Но Вы заронили во мне сомнение, может, стоит влезть внутрь и прозвонить её, вдруг она замкнулась? Выкладываю фото стола и щита. В щите автоматы проверены, но, может, проблема в релюшках? Стоит в щите что-то проверять? . В самом первом сообщении пятое фото - блок электроники. Здесь не может быть управления столом?
Дата: Воскресенье, 22.Окт.2017, 19:10 | Сообщение # 14
Завсегдатай
У вас сообщений: 225
инженер
OFFлайн
Российская Федерация
волгоград
Мда, друже, редкий стол. Пожалуй, управление у тебя в нижней части колонны. Где-то должна быть плата ЦПУ, при таком обилии кнопок и индикаторов её не может не быть. Остаётся её найти и пощупать, какого питания на ней нет. Или через неё нет. К сожалению, это не тот стол, по который я думал, советуя тебе вскрыть низ стола ...
Дата: Воскресенье, 22.Окт.2017, 23:06 | Сообщение # 15
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина
Украина

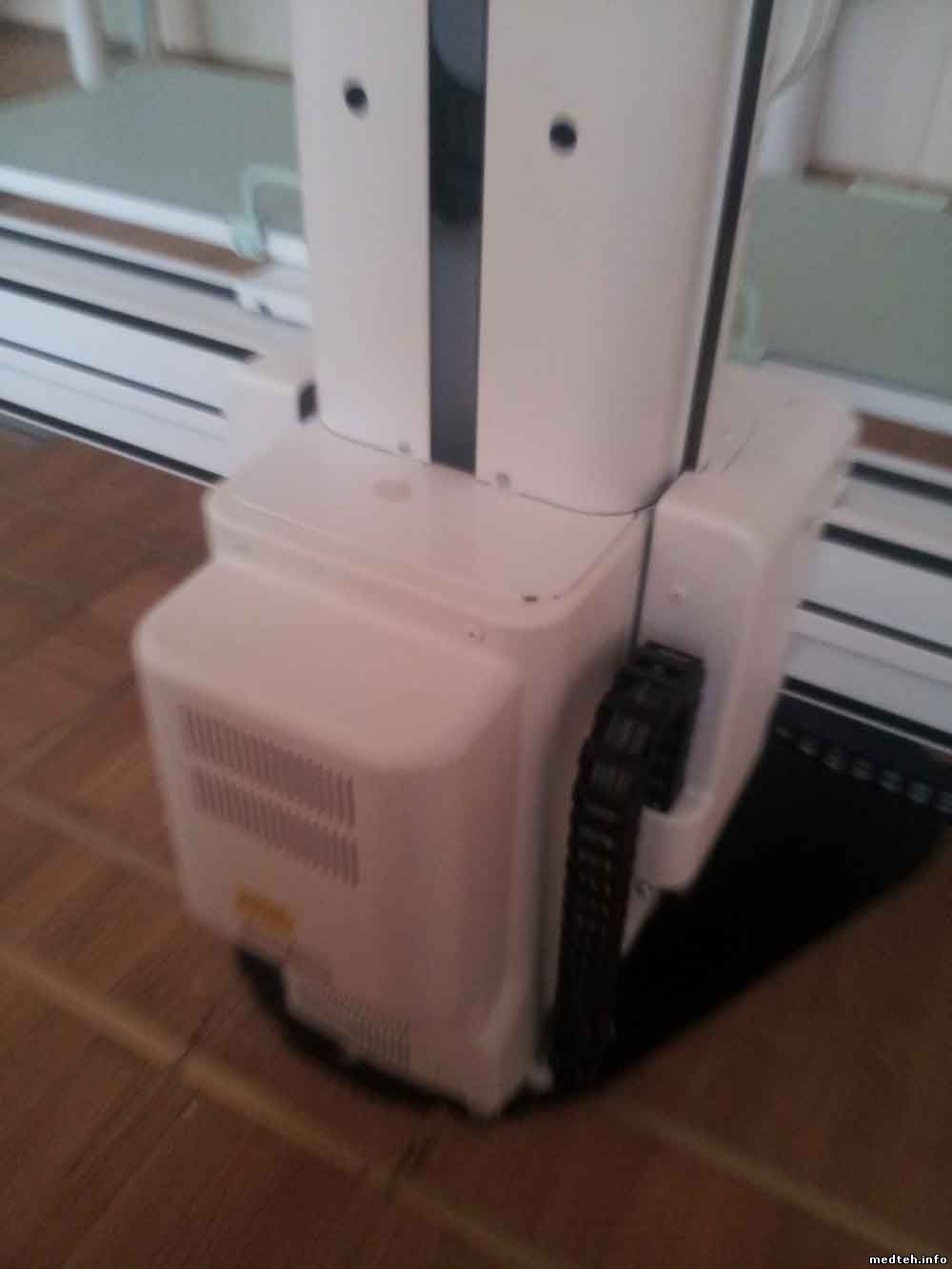

Подходим с обратной стороны стола смотрим на колонну а потом вниз и снимаем эту крышечку, если мне не изменяет память там находятся реле и блок питания, остальная электроника в пульте на трубке, стол очень простой. Под столом нет смысла снимать крышку там нет ничего. Снимка у вас нет потому что не работает решетка которая скорее всего питается от стола, проверить можно долго удерживая кнопку снимка должна появится надпись буки интерлок. Если очень нужно работать пока не разберетесь с неисправностью то в настройках генератора нужно отключить контроль контакта буки который дает начало снимка.
Дата: Понедельник, 23.Окт.2017, 05:16 | Сообщение # 16
Техник
У вас сообщений: 316
инженер
OFFлайн
Российская Федерация
красноярск
Доброго времени суток, уважаемые коллеги! Первый раз вижу такой стол ,,думал GMM только телевики делает . Судя по описанию, стол обесточен ... Я бы проверил аварийную кнопочку, если с аварийной кнопкой всё нормально и питание на автоматы приходят, предохранители проверены ... Не приходит сигнал на включение стола ... Команда должна идти с питающего ... Наверное, с аппаратом умных книжек нет? 586
Дата: Вторник, 24.Окт.2017, 13:32 | Сообщение # 17
Стажер
У вас сообщений: 48
инженер электронной техники
OFFлайн
Молдова
Рыбница
Цитата
Мда, друже, редкий стол. Пожалуй, управление у тебя в нижней части колонны.
Цитата
Подходим с обратной стороны стола смотрим на колонну а потом вниз и снимаем эту крышечку
"Раскурочили" мы наконец-то сзади стойку стола. Честно говоря, не успел прочитать цитированное, но поскольку меня настойчиво толкали на мысль, что управление должно быть в столе, то после подсветки фонариком через щели увидели что-то похожее на плату. Почему "раскурочили"? Задняя крышка, помимо кучи болтиков, имела 2 болтика, спрятавшиеся за подшипники вертикальных направляющих, добраться к ним не было возможности, а поскольку они с краешку крышки, постарались поаккуратнее вырубить отверткой в качестве стамески кусочек крышки 2х2 см вместе с болтиком. Варвары. После разборки выяснилось, что сверху можно было вставить большой шестигранник, и, долго-долго вращая, сдвинуть стол вниз.

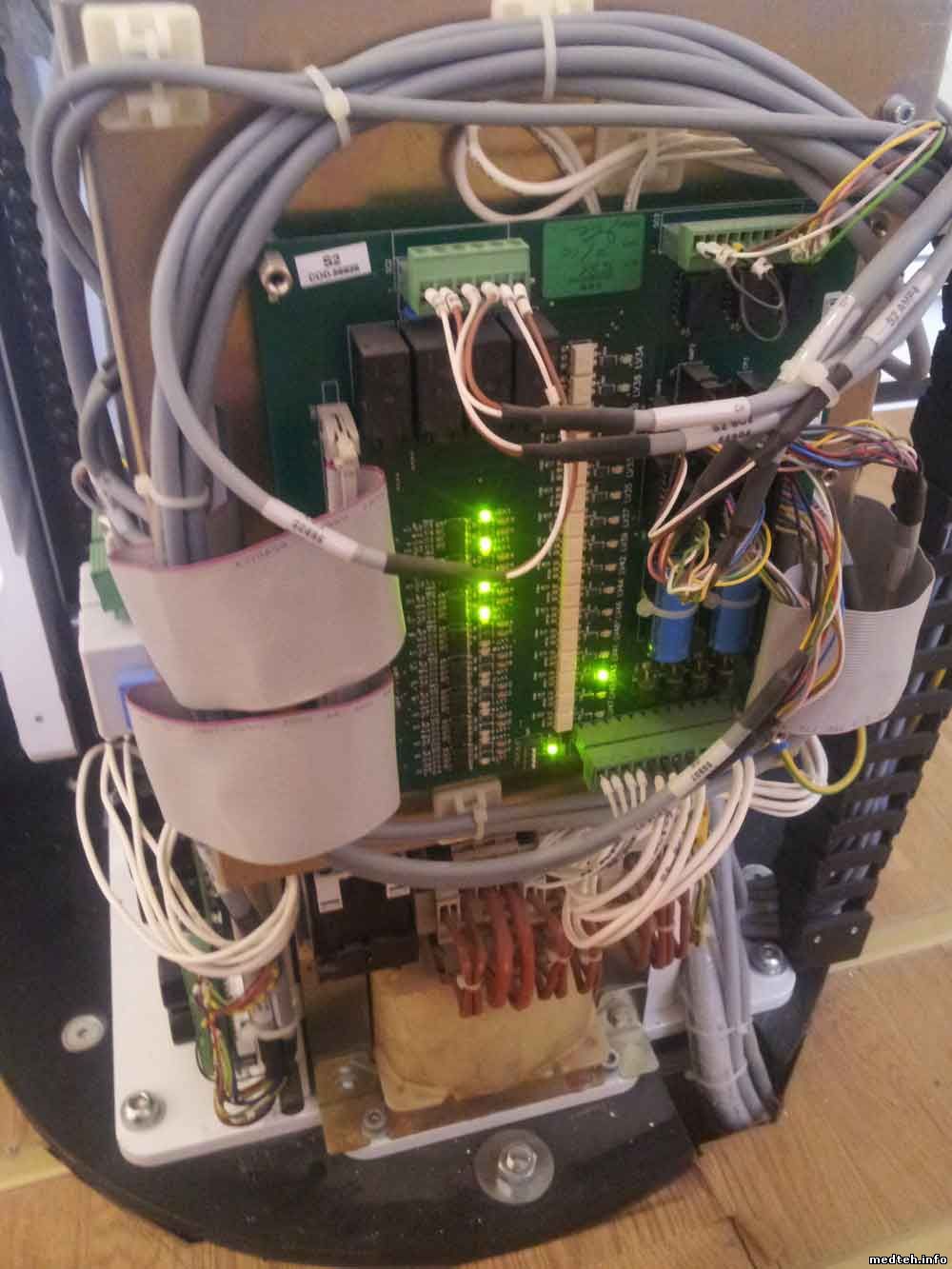

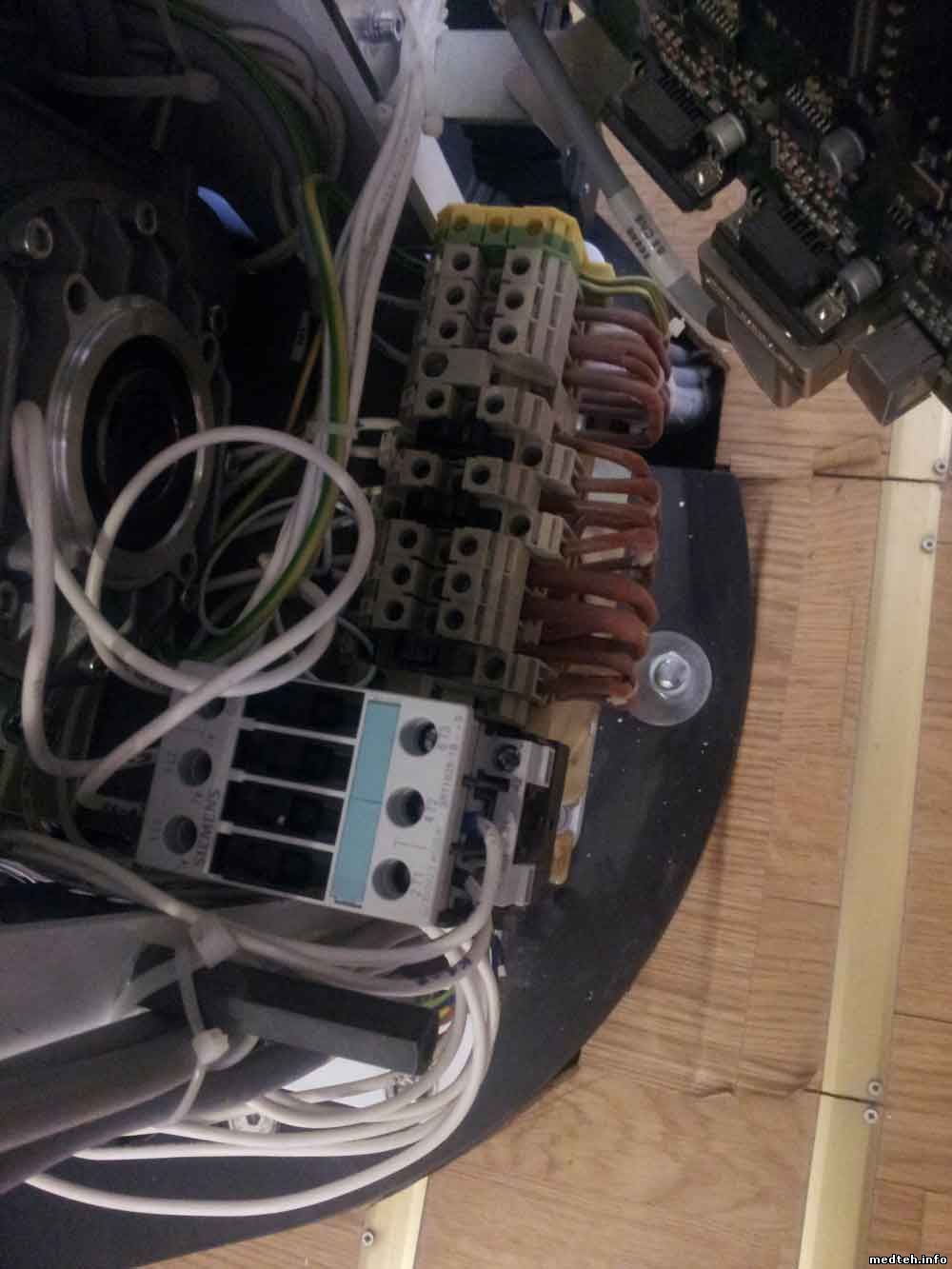

В общем, крышку сняли, и обнаружили, трансформатор, плату управления, плату фильтра и какую-то платку, вроде бы, с 2-я релюшками. Питание действительно не поступало вообще. В результате долгих поисков выяснилось, что виноват средний из трех предохранителей (8 А), встроенных прямо в колодку трансформатора. В глаза они совершенно не бросались, поэтому нашлись после проверки напряжений после транса.
Стол с панелью заработали, но, как оказалось, рано радовались. Пришли операторши, и выяснилось, что стол в горизонтальном положении двигается только на себя-от себя, влево-вправо не хочет. Еще в процессе ремонта он то двигался свободно, то вдруг начинал тормозить. Сейчас "заторможенный" окончательно, при приложении хорошего усилия сдвигается чуть, но ломать нет желания, завтра будем разбираться с этим. Еще не работает лампочка центратора (не знаю, правильно ли обозвал, так говорили операторши). Девочки говорят, что работала.
Управление тормозами стола происходит кнопками расположенными на рукоятках деки спереди стола, кнопки включены параллельно. Еще обратите внимание что рядом с касетоприемником справа есть механический рычаг (ручка) который фиксирует касетоприемник с трубкой на одной оси. Если нажать эту ручку и сместить касетоприемник в сторону, то у стола отключаться все тормоза. Сам как то попался на это. Лампочка обычно 24V150W.
Сообщение отредактировал Vikey - Среда, 25.Окт.2017, 23:51
Дата: Понедельник, 30.Окт.2017, 19:23 | Сообщение # 19
Стажер
У вас сообщений: 48
инженер электронной техники
OFFлайн
Молдова
Рыбница
Стол тормозил сам тормоз. Не знаю, вследствие чего у соленоида, используемого, как тормоз, выломало 2 болта, на которых он фиксировался, его перекосило, и он тормозил чисто физически. Вытащили, высверлили остатки болтов, поставили на место с новыми болтиками, и все заработало. Кстати, похоже, из-за этого и сгорел предохранитель, провода соленоида были погоревшими, коротнули друг об друга. Всем спасибо. Подскажите, как отметить тему решенной?
Сообщение отредактировал rusnakvv - Понедельник, 30.Окт.2017, 19:36
На данный момент ситуация такая. Подняли стол на самый верх до нулевой отметки, и он заблокировался. На дисплейчике пульта управления столом горит: ALARM POTENTIOM. POTTER кнопочки горят, при нажатии на них есть писк, но реакции никакой. Стол при включении блокируется, но на нажатие разблокирующих кнопок не реагирует, ничего не щелкает. Кассетодержатель стоит в крайне правом положении, и при включении на свое место не двигается.
Что сделано: Открыли сзади крышку, на трансформаторе 3 предохранителя целые. 24 В есть, 38 В переменки не появляется. В момент включения срабатывает втягивающее, и тут же отключается (видимо срабатывает защита). Принудительное нажатие на втягивающее ничего не изменило, 38 В появились, но реакции никакой.
Первое подозрение на то место, где уже ремонтировали, т.е. соленоид блокировки стола в продольном перемещении, но он в порядке, ничего не коротит, и показывает свои 56 Ом. Снимки делать не хочет, да и как ему делать, если кассетодержатель в крайне правом положении.
Еще глупый вопрос, потенциометр решётки находится под столом, и регулирует положение кассетодержателя? Если так, то нам уже приходилось его регулировать, но даже когда он не был отрегулирован (не становился на нулевую отметку), сам кассетодержатель при включении всё равно двигался, пытаясь стать на своё "по его мнению" место.
Дата: Воскресенье, 19.Ноя.2017, 17:44 | Сообщение # 24
Стажер
У вас сообщений: 48
инженер электронной техники
OFFлайн
Молдова
Рыбница
Сдвинули немного (крутнули) потенциометр решетки, и стол заработал. Потом пришлось подрегулировать , чтобы кассетодержатель становился на нулевую отметку, и все. Предполагаю, что лаборантки, двигая стол с пациентом, не выставляют его ,как нужно ,а потом включают тормоз, а включают его во время движения. По инерции стол дергается, и ,возможно, сбилось положение потенциометра. Может быть такое?
Дата: Понедельник, 24.Июл.2023, 14:25 | Сообщение # 30
Стажер
У вас сообщений: 18
инженер по мед оборудыванию
OFFлайн
Российская Федерация
Балашиха

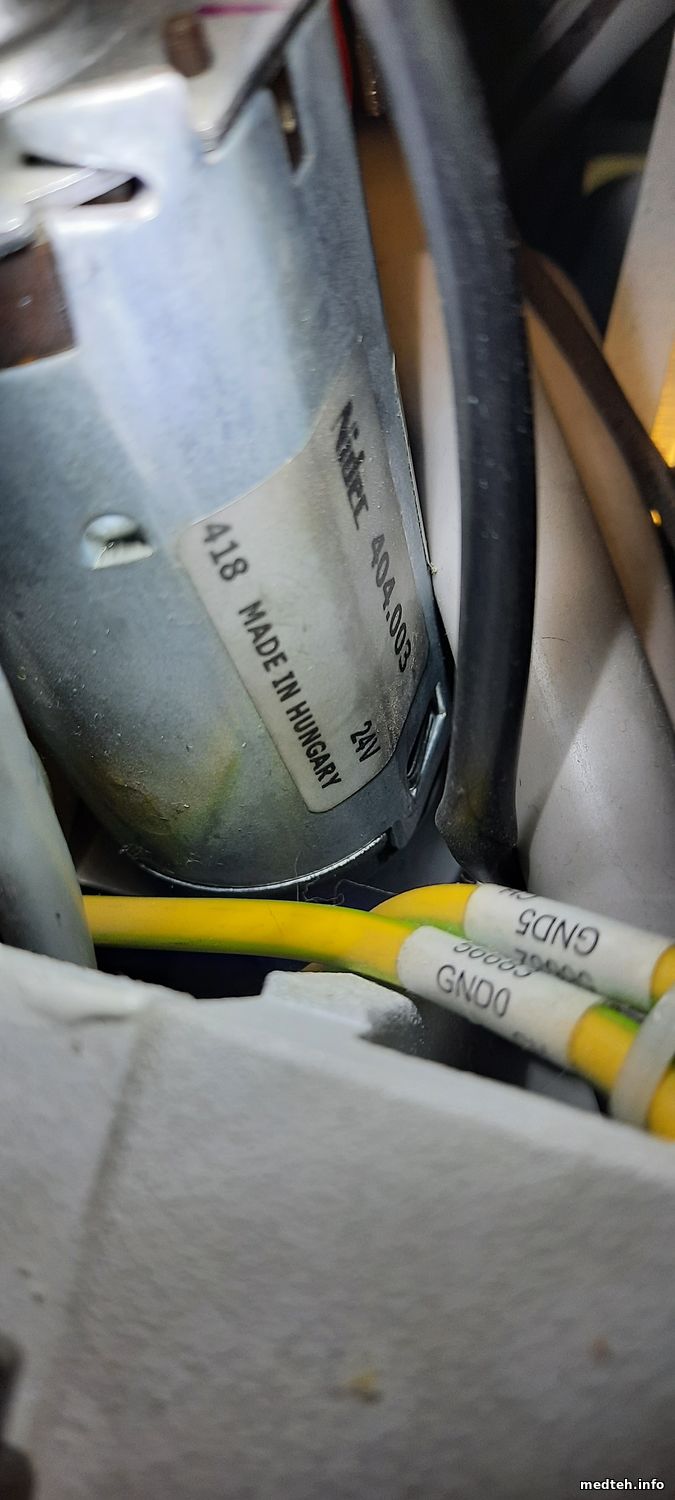

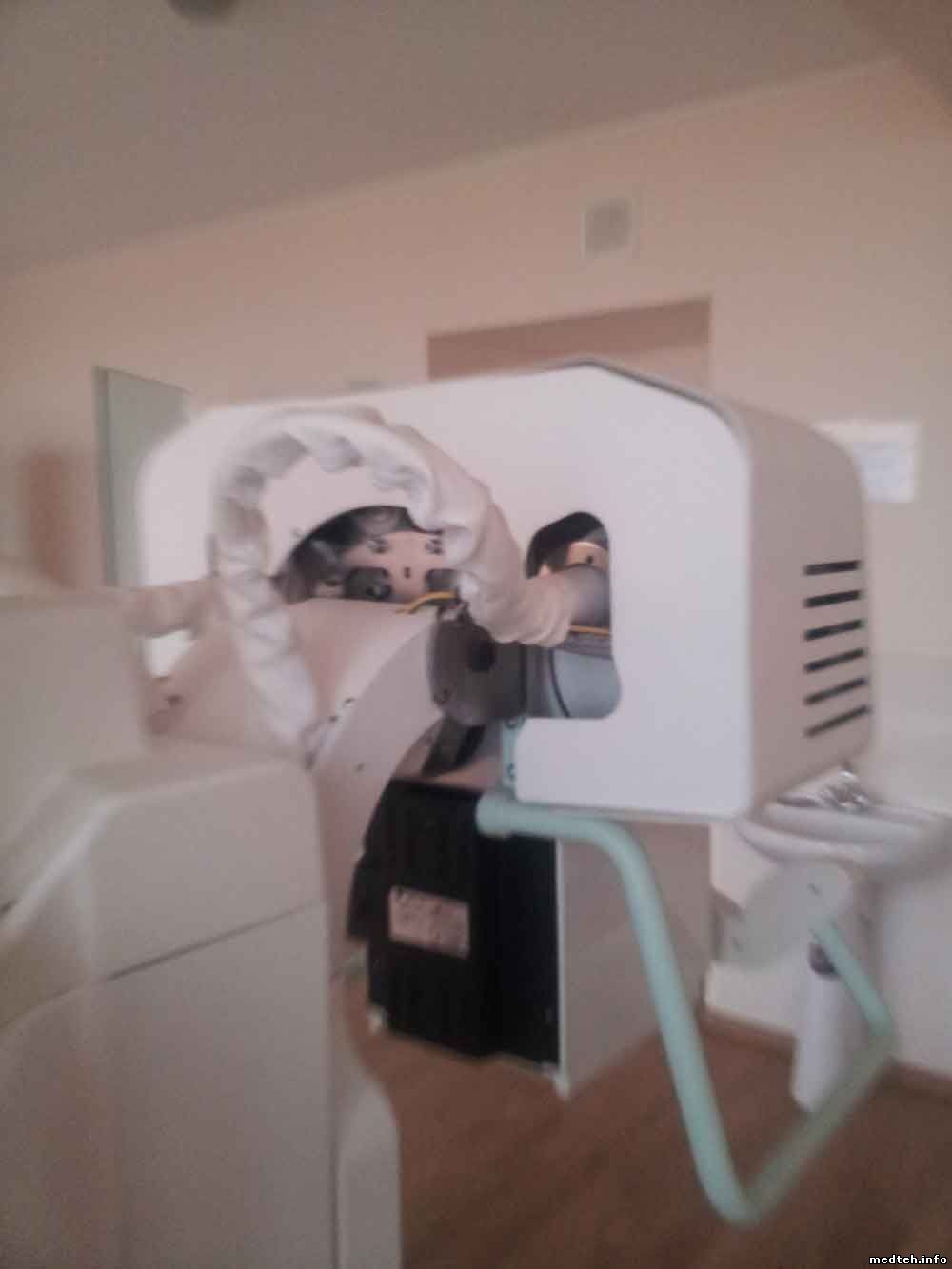

Форумчане, доброго дня. Нужна помощь!!! Рентген OPERA RT20, электродвигатель поворота трубки самопроизвольно останавливается, не смотря на то что питание на него идет. Слегка стукнув по корпусу эл.двигателя, он начинает вращаться, трубка продолжает движение по или против часовой стрелки. Подозрение на предельный износ щеточного узла, возможно вместе с коллектором (2008 г.в.) Официалы молчат. Можно чем заменить двигло? Там ещё и редуктор. Инет не даёт по движку никаких характеристик для подбора аналога. Может кто сталкивался! Фото во вложении.
Дата: Четверг, 23.Ноя.2023, 07:30 | Сообщение # 32
Заглянувший
У вас сообщений: 3
сервис инженер
OFFлайн
Казахстан
2023
https://www.medteh.info/forum/22-1216-1 Utegenov, Ваша личная темулечка перенесена из подраздела "Ультразвуковое оборудование" в эту специализированную тему Форума, соответствующей тематике Вашего вопроса. Вы её и вышеуказанную ссылку ОБЯЗАТЕЛЬНО прочтите!

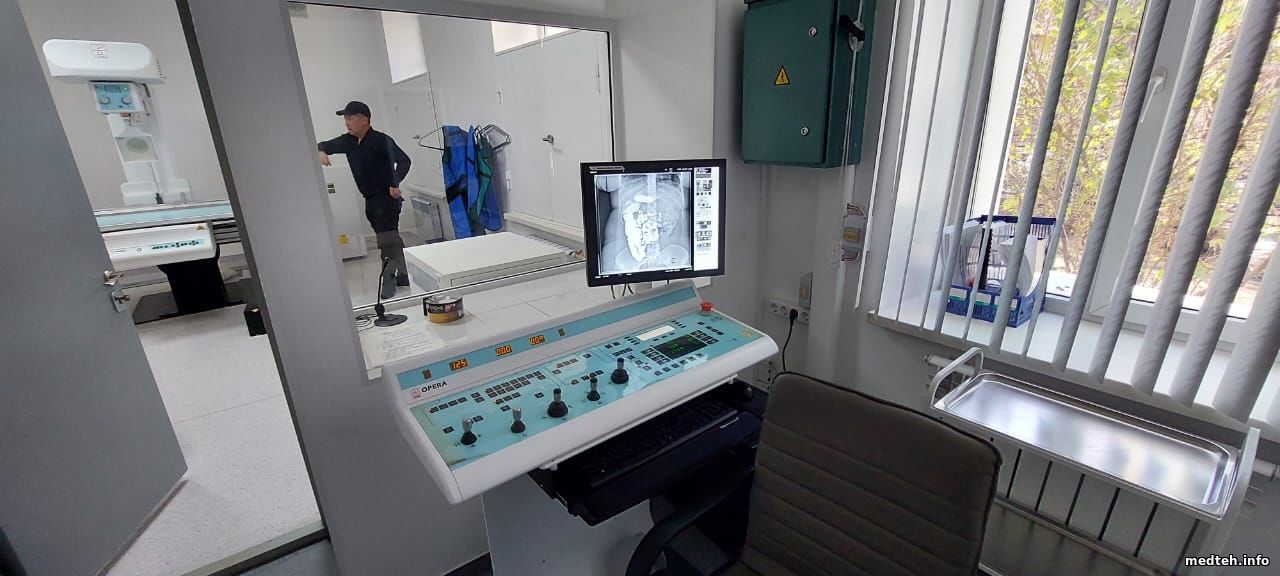

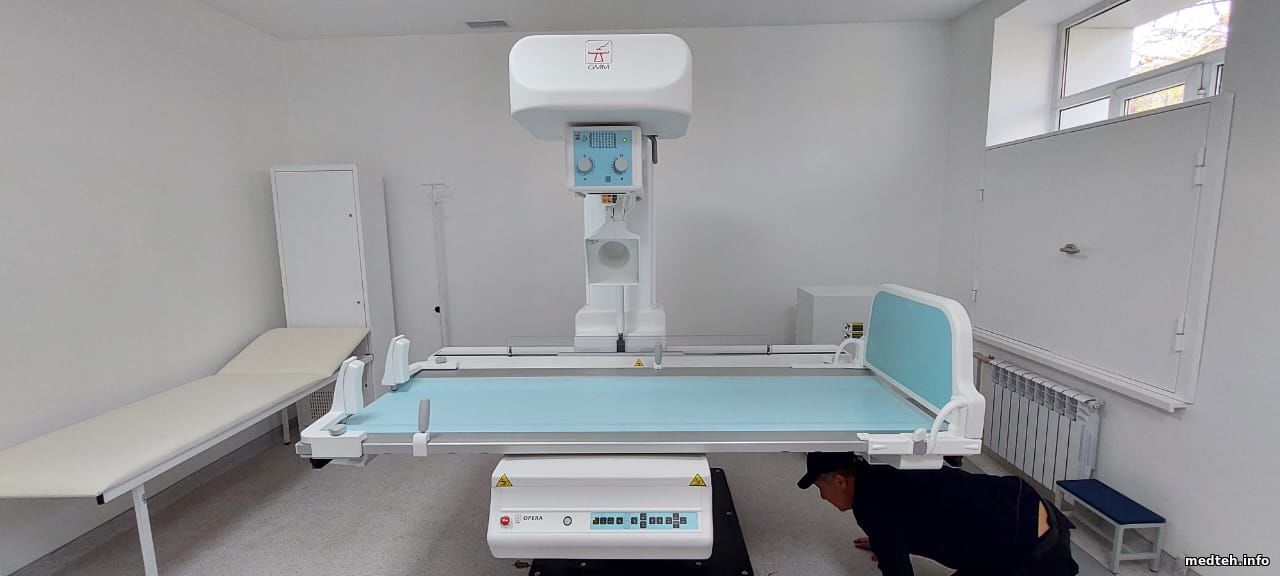

РДК (Рентген Диагностический Комплекс/система) OPERA RT20 Harp с генератором G500C ф.GMM Система рентгенодиагностическая "Opera", Выдаёт звуки при работе с тяжелым весом и свыше пяти пациентов. . (24.11.2023) Utegenov, почему Вы чуть исправив, не уразумели написанное в https://www.medteh.info/forum/22-1216-1 ?! ... .
Дата: Четверг, 23.Ноя.2023, 12:33 | Сообщение # 33
Заглянувший
У вас сообщений: 3
сервис инженер
OFFлайн
Казахстан
2023
Utegenov, Ваша ещё одна личная темулечка присоединена к этой специализированной теме Форума, соответствующей тематике Вашего вопроса. Вы её ОБЯЗАТЕЛЬНО прочтите! Utegenov, Вы только что зарегистрировались на Форуме (четверг, 23.Ноя.2023, 07:06), но, видимо, прочитав, решили проигнорировать ЭТО по адресу -https://www.medteh.info/forum/22-1216-1Или всё-таки не прочитали, уразумевая?! Прочитали ли сообщение 1 этой темы?! Разберитесь с наименованием R-аппарата! Уразумейте это - https://www.medteh.info/forum/22-1216-97976-16-1353188077 и редактированием исправьте текст! Какое из Ваших 2-х сообщений оставить в теме? ...
выдает тревожные звуки при работе с тяжелым весом и свыше пяти пациентов подряд . Как можно устранить подскажите пожалуйста
Дата: Пятница, 24.Ноя.2023, 07:22 | Сообщение # 34
Заглянувший
У вас сообщений: 3
сервис инженер
OFFлайн
Казахстан
2023
Utegenov, Ваша очередная личная темулечка перенесена теперь ещё и из подраздела "Что ищем" в эту специализированную тему Форума, соответствующей тематике Вашего вопроса. Вы её и указанные замечания в сообщении 33 ОБЯЗАТЕЛЬНО прочтите! Почему Вы не уразумели написанное в https://www.medteh.info/forum/22-1216-1и продолжили мусорить на Форуме?! Вам ПРЕДУПРЕЖДЕНИЕ.
kuat_83a@mail.ruOpera G500C, Rt20 Harp подскажите пожалуйста выдает тревожные звуки при работе с тяжелым весом и свыше пяти пациентов .
Utegenov, информация к Вашему уразумению: Если Вам никто не отвечает, то это значит, что: - либо никто из посетивших Форум его участников не знает ответа/совета; - либо такие знающие участники ещё не появились на Форуме. В любом случае, Ваше сообщение с Вашим вопросом остаётся в числе первых на Ленточном форуме, где и Вы смотрите просмотры темы с Вашим сообщением, а не продолжайте настойчиво и бестолково "мусорить" на Форуме. .
