Телеуправляемый стол ОПЕРА-Т90
medplusДата: Вторник, 27.Фев.2018, 20:42 | Сообщение # 1
Завсегдатай
У вас сообщений: 225
специалист
На заявках
Российская Федерация

Орёл
при ош.101 нашёл ,что соскочил трос вместе с направляющим колёсиком в продольном перемещении -механику восстановил,но при этом сбилось положение потенциометра,установил его по сопротивлению(1-2,2-3 ножки) как на другом-поперечном, но это оказалось приблизитильно, так как не все размеры кассет стол видит,в сервисе проверял коды -всё совпадает.В тех. док. ничего нет как правильно настроить ап-т по размеру кассет,подскажите,пожалуйста,как это сделать.

bug_moДата: Среда, 28.Фев.2018, 13:58 | Сообщение # 2
Участник
У вас сообщений: 43
ученик)
На заявках
Казахстан

Город "Х"
разведите захваты кассеты на 331 мм каким-нибудь приспособлением. и установите потенциометр так
чтоб на нем было 5 В ± 0.05 В.

medplusДата: Среда, 28.Фев.2018, 17:27 | Сообщение # 3
Завсегдатай
У вас сообщений: 225
специалист
На заявках
Российская Федерация

Орёл
По 2.5в. на ножках 1-2 и 2-3 ?

Anakonda2aДата: Среда, 28.Фев.2018, 21:05 | Сообщение # 4
Техник
У вас сообщений: 443
Инженер по Т.О. мед. техники
На заявках
Российская Федерация

Подольск
Цитата medplus ()
По 2.5в. на ножках 1-2 и 2-3 ?

Вам лучше обратится к специалистам. Поверьте - дешевле будет, намного дешевле!!!!

Anakonda2aДата: Среда, 28.Фев.2018, 21:09 | Сообщение # 5
Техник
У вас сообщений: 443
Инженер по Т.О. мед. техники
На заявках
Российская Федерация

Подольск
А вообще читайте мануал. Мануал по опере где-то здесь есть. А уж на эту тему здесь говорили не раз и довольно подробно. И еще имейте ввиду, что плата процессора стоит очень приличных денег.

Anakonda2aДата: Среда, 28.Фев.2018, 21:11 | Сообщение # 6
Техник
У вас сообщений: 443
Инженер по Т.О. мед. техники
На заявках
Российская Федерация

Подольск
Цитата bug_mo ()
установите потенциометр так
чтоб на нем было 5 В ± 0.05 В.

Нет не так. Не на протенциометре а на контрольных точках ЦАП-а на плате процессора. Читайте мануал.

medplusДата: Среда, 28.Фев.2018, 21:12 | Сообщение # 7
Завсегдатай
У вас сообщений: 225
специалист
На заявках
Российская Федерация

Орёл
А почему нельзя без спецов обойтись,какие тут сложности при настрйке потенциометров?

Сообщение отредактировал medplus - Среда, 28.Фев.2018, 21:15

77777Дата: Среда, 28.Фев.2018, 21:52 | Сообщение # 8
Участник
У вас сообщений: 119
наблюдатель
На заявках
Антарктика

Юпитер
...

Сообщение отредактировал 77777 - Среда, 28.Фев.2018, 22:23

sekosДата: Среда, 28.Фев.2018, 21:53 | Сообщение # 9
Участник
У вас сообщений: 115
инженер
На заявках
Российская Федерация

Пенза
Цитата
По 5в.
В комплект поставки стола входила тех. документация на иностранном языке, в черной папке. Там все подробно описано.
Обсуждалось на форуме: http://www.medteh.info/forum/33-1012-1

medplusДата: Среда, 28.Фев.2018, 22:33 | Сообщение # 10
Завсегдатай
У вас сообщений: 225
специалист
На заявках
Российская Федерация

Орёл
Аппарат 2012г.в. фирмы "Электрон"и этой папки с ним нет,если-бы она была- не было-бы и вопроса. SEKOS-СПАСИБО, в этой ссылке есть полезная инфа.

Сообщение отредактировал medplus - Среда, 28.Фев.2018, 22:48

petroveechДата: Суббота, 03.Мар.2018, 09:51 | Сообщение # 11
У вас сообщений: 906
Иженер
На заявках
Российская Федерация

Ставрополь
Вот более полезное. На резиках мерь. Не лезь больше ни куда.
3886872.xps(256.9 Kb)


Ответ никогда не зависит от вопроса, но всегда от человека.

AlibombaДата: Суббота, 03.Мар.2018, 12:08 | Сообщение # 12
Стажер
У вас сообщений: 37
инженер
На заявках
Российская Федерация

Вологда
можно кассету 35 на 35 поставить, и выставить на потенцах по 3,65 В, но это нужно делать в сервисном режиме, что бы каретка в парковку не уезжала, так удобнее будет.

Anakonda2aДата: Суббота, 03.Мар.2018, 15:29 | Сообщение # 13
Техник
У вас сообщений: 443
Инженер по Т.О. мед. техники
На заявках
Российская Федерация

Подольск
Цитата petroveech ()
На резиках мерь. Не лезь больше ни куда.

Тогда не учитывается сопротивление проводов и очень быстро перестают опознаваться кассеты.

petroveechДата: Суббота, 03.Мар.2018, 17:29 | Сообщение # 14
У вас сообщений: 906
Иженер
На заявках
Российская Федерация

Ставрополь
Цитата Alibomba ()
можно кассету 35 на 35 поставить, и выставить на потенцах по 3,65 В, но это нужно делать в сервисном режиме, что бы каретка в парковку не уезжала, так удобнее будет.

В момент включения разъём откинь резиков, сам в ошибку уйдёт и напруга не пропадёт. Одел на место. Рукой задвинул куда надо. 3.65 относительно чего? Зачем изобретать вел?
Цитата Anakonda2a ()
огда не учитывается сопротивление проводов и очень быстро перестают опознаваться кассеты.

Да ну? Я же писал выше или рядом. Буковки и проценты допуска смотрите на резисторах.


Ответ никогда не зависит от вопроса, но всегда от человека.

sekosДата: Суббота, 03.Мар.2018, 20:16 | Сообщение # 15
Участник
У вас сообщений: 115
инженер
На заявках
Российская Федерация

Пенза
Цитата Anakonda2a ()
Тогда не учитывается сопротивление проводов и очень быстро перестают опознаваться кассеты.

При чём здесь сопротивление проводов, если необходимо измерить соотношение напряжений на двух плечах потенциометра в средней точке?


Сообщение отредактировал sekos - Суббота, 03.Мар.2018, 20:21

Alex70ttДата: Воскресенье, 04.Мар.2018, 21:31 | Сообщение # 16
Техник
У вас сообщений: 525
рентген техник
На заявках
Российская Федерация

вся Россия
мерить надо на плате в шкафу та которая задняя, на верху слева есть штырьки, надо мерить на 10 и 11 ногах сверху соответственно резюкам, относительно земли, постоянку. в сервисном режиме или нажав красную кнопку, и затолкнув внутрь кассетодержатель с кассетой 35на35 и мерить напругу 5.65 !!!!!

Alex70ttДата: Воскресенье, 04.Мар.2018, 21:33 | Сообщение # 17
Техник
У вас сообщений: 525
рентген техник
На заявках
Российская Федерация

вся Россия
и обязательно проденьте трос в прорези на колесе

Alex70ttДата: Воскресенье, 04.Мар.2018, 21:35 | Сообщение # 18
Техник
У вас сообщений: 525
рентген техник
На заявках
Российская Федерация

вся Россия
если реоп с лифтом то его можно не снимать для регулировки

Alex70ttДата: Воскресенье, 04.Мар.2018, 21:36 | Сообщение # 19
Техник
У вас сообщений: 525
рентген техник
На заявках
Российская Федерация

вся Россия
а вывести ручками в крайнее положение и двигая кассетодержатель поймать в щель потенц и его можно регулировать

Anakonda2aДата: Воскресенье, 04.Мар.2018, 22:53 | Сообщение # 20
Техник
У вас сообщений: 443
Инженер по Т.О. мед. техники
На заявках
Российская Федерация

Подольск
Цитата Alex70tt ()
проденьте трос в прорези на колесе

не на всех модификациях есть.

DSRДата: Понедельник, 07.Май.2018, 22:24 | Сообщение # 21
Участник
У вас сообщений: 81
инженер по медоборудованию
На заявках
Российская Федерация

Махачкала
день добрый
на столе Опера сорвался тросс кассетоприемника, на пульте ошибка 101.
расшифровка: 101\ параллельный захват\потенциометр
предлагают:
• Переместите оборудование в вертикальную позицию.
• Выключите оборудование.
• Поместите корректируемый шаблон кода GMM 71598 внутрь кассетного держателя: этот шаблон соответствует значению C (332 + 1мм) показанному на рис. 1 стр. 5 (используйте сегменты А - B шаблона)
• Подключите цифровой мультиметр между:
клемма Vcc: 25S1-TP2. IN-AN10
клемма 0V: 25SI-TP2. 0V15
• Включите оборудование.
• Проверите, что значение напряжения имеет 5Vcc ±0,05.

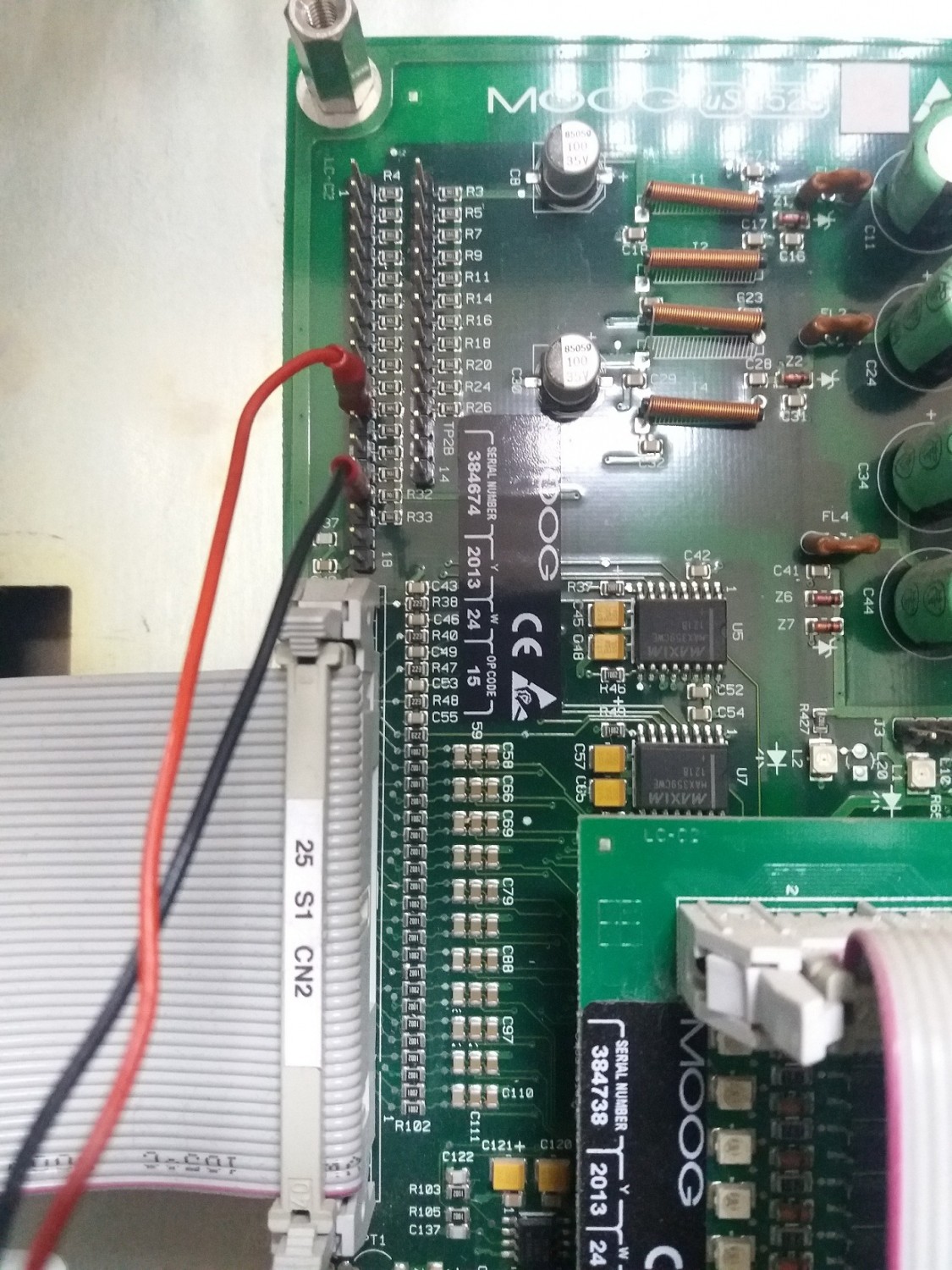

на плате контрольные точки ТР2 присутствуют в две линии ТР2А и ТР2В
подключался к 10\15 ножками также к 11\15 ножкам на мультиметре было около 7-8V, и при раздвигании как параллельных и последовательных захватов значения не менялись.
я неверно определил точку подключения?

Потенциометр 3Pt10 (параллельные зажимы)
Потенциометр 3Pt11 (перпендикулярные зажимы)
интересная особенность этих потенциометров - один оборот в 5кОм, потом проскакивает и можно снова крутить с 0 Ом до 5кОм, потом снова проскакивает и по новой ))

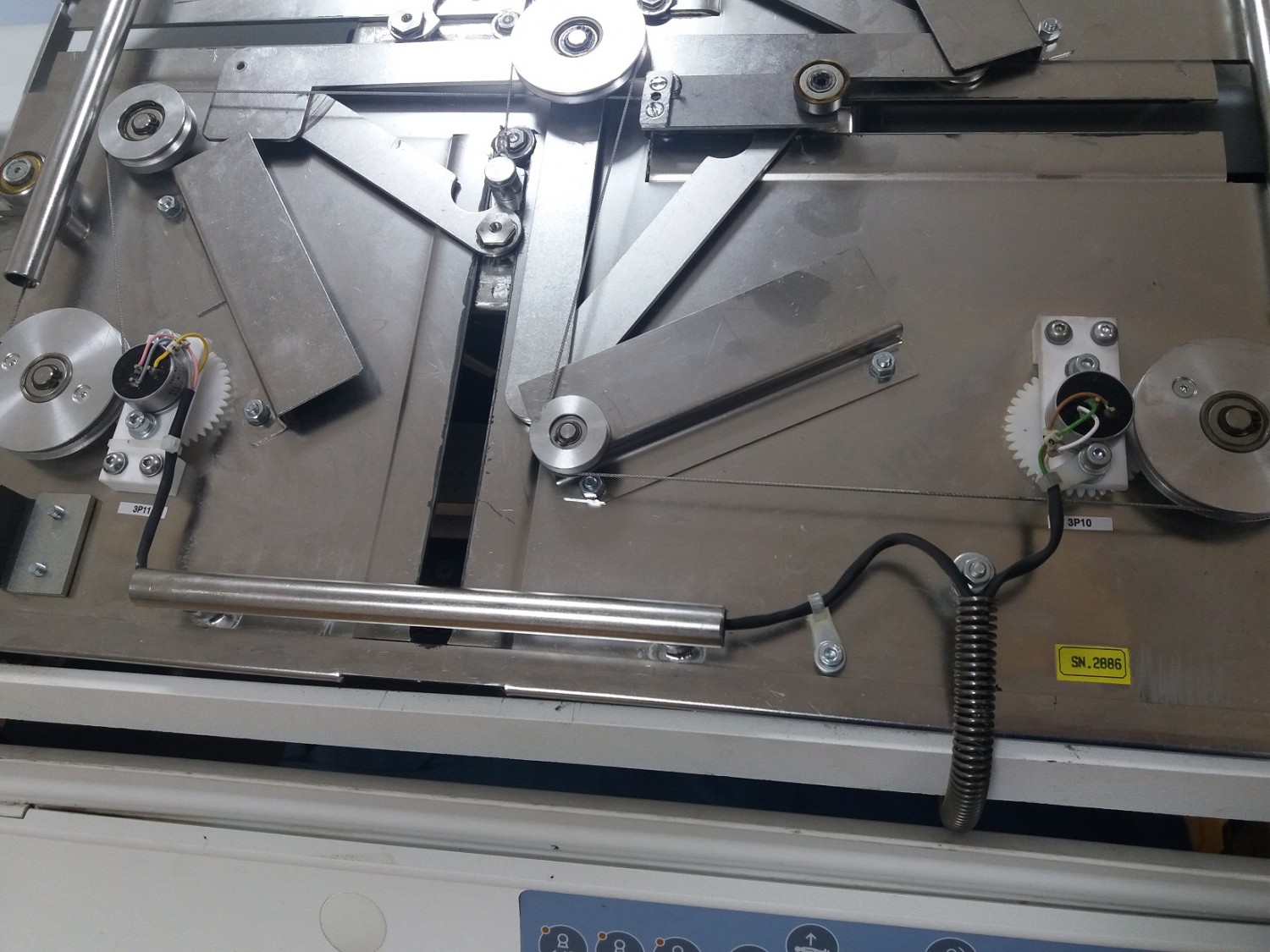

на фото тросс слетел с колесика возле 3Pt11, вероятно просто ошиблись с наклейками (дальше по фото буду придерживаться).
шаблона под рукой не было, использовал кассету 30х40 см.
сбившийся 3Pt11(параллельные зажимы) выставил по 3Pt10(перпендикулярные зажимы)
замеры сопротивлений по плечам потенциометров:
3Pt11(параллельные зажимы) 3Pt10(перпендикулярные зажимы)
2,4кОм \ 2,6кОм 1кОм \ 4кОм
перевернул кассету
1кОм \ 4кОм 2,4кОм \ 2,6кОм
не помогло))

выше писали, что можно замерять напряжение на потенциометрах. это реально?
хотелось бы быть уверенным что провода целые и доходят до плат цпу и тд.
с обоих потенциометров провода уходят в пружину и если бы оборвался бы с одного, то наверное и со второго бы целым не остался, а все же ошибка выходит только одна 101.
прошу помощи и советов. аппарат стоит в приемном покое и поток пациентов в больнице большой. уже простаивает почти месяц, ожидал заказанного потенциометра...


Сообщение отредактировал DSR - Понедельник, 07.Май.2018, 22:49

bug_moДата: Вторник, 08.Май.2018, 09:01 | Сообщение # 22
Участник
У вас сообщений: 43
ученик)
На заявках
Казахстан

Город "Х"
для настройки потенциометров захвата кассеты я использую кассету 24х30 и шестигранник Г-образный 3мм. у кассеты сторона "30" равна 329 мм добавив 3 мм шестигранника получим требуемые 332 мм.

Цитата DSR ()
можно замерять напряжение на потенциометрах. это реально?
- да, вполне хватает этого

Цитата DSR ()
с обоих потенциометров провода уходят в пружину и если бы оборвался бы с одного, то наверное и со второго бы целым не остался,
- совсем не обязательно.

по моему опыту чаще всего провод ломается на выходе из пружины и при этом иногда есть контакт иногда его нет.
чтобы проверить провод включаем стол в сервисном режиме, один щуп тестера на корпус второй по очереди на одну из ножек потенциометра и шевелим пружину с кабелями . если кабель в норме то напряжение не будет меняться.

Anakonda2aДата: Вторник, 08.Май.2018, 16:44 | Сообщение # 23
Техник
У вас сообщений: 443
Инженер по Т.О. мед. техники
На заявках
Российская Федерация

Подольск
Цитата bug_mo ()
для настройки потенциометров захвата кассеты я использую кассету 24х30 и шестигранник Г-образный 3мм. у кассеты сторона "30" равна 329 мм добавив 3 мм шестигранника получим требуемые 332 мм

Рекомендую взять толстую линейку и обрезать до нужного размера, а не заниматься кустарщиной.
Цитата bug_mo ()
да, вполне хватает этого

не хватает
Цитата bug_mo ()
по моему опыту чаще всего провод ломается на выходе из пружины и при этом иногда есть контакт иногда его нет.

Опять вы не правы. И ваше "хватает" исключает (или ограничивают) эту проверку.
По поводу данного ремонта здесь на форуме написано очень много. И все равно вы пытаетесь городить свой огород. Только после такого огорода, когда вы загоняете стойку в полный аут ее восстановление стоит очень дорого и не многие берутся за эту работу.
Цитата DSR ()
шаблона под рукой не было, использовал кассету 30х40 см.

ireful ireful ireful НУ ВЫ ЖЕ САМИ НАПИСАЛИ КАК ПРАВИЛЬНО ДЕЛАТЬ!!! ? И тут же делаете неправильно.
Цитата DSR ()
не помогло))

А что вы хотели??? Вы нарушили инструкцию по настройке и хотите чтобы все заработало, так не бывает.
Если вам недостаточно того что вы процитировали из руководства - позвоните на завод, вам еще раз процитируют.

Цитата bug_mo ()
один щуп тестера на корпус второй по очереди на одну из ножек потенциометра и шевелим пружину с кабелями . если кабель в норме то напряжение не будет меняться.

Не факт. Проверить подачу опорного напряжения - да, а остального - не факт.

sekosДата: Вторник, 08.Май.2018, 19:27 | Сообщение # 24
Участник
У вас сообщений: 115
инженер
На заявках
Российская Федерация

Пенза
Шаблон не является нанотехнологичным и высокоточным устройством. Подойдет обычный кусок фанеры, а время изготовления зависит от
умения пользоваться ножовкой.

Anakonda2aДата: Вторник, 08.Май.2018, 22:42 | Сообщение # 25
Техник
У вас сообщений: 443
Инженер по Т.О. мед. техники
На заявках
Российская Федерация

Подольск
Линейку в больнице найти проще

Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » Телеуправляемый стол ОПЕРА-Т90 (ОШ.101)
  • Страница 1 из 1
  • 1
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Planmeca Romexis[Diver69 (22.Июн.2018)]
2. Центрифуга с охлажден...[Alexium (22.Июн.2018)]
3. Анализатор ... ADVIA ...[Alexium (22.Июн.2018)]
4. анализатор SUPER GL[useful (22.Июн.2018)]
5. Термоциклер BioRad iQ...[Oracul_Magnus (22.Июн.2018)]
6. Kodak 8000 подключени...[Night (22.Июн.2018)]
7. Контроль качества на ...[levexx (22.Июн.2018)]
8. Стол хирургический ОМ...[Alexium (22.Июн.2018)]
9. Насос шприцевой B ...[Volkov_Maksim (22.Июн.2018)]
1. Моечная машина GETING...[20.Июн.2018]
2. Стерилизатор Getinge ...[20.Июн.2018]
3. Руководство по эксплу...[20.Июн.2018]
4. Дефибриллятор PRIMEDI...[07.Июн.2018]
5. Cardinal-Health-VELA-...[23.Май.2018]
6. CHS-790 Стол операцио...[22.Май.2018]
7. ПО для переустановки ...[18.Апр.2018]
8. ПО для переустановки ...[18.Апр.2018]
9. General Electric Logi...[06.Апр.2018]
10. General Electric Logi...[05.Апр.2018]
1. Diver69[22.Июн.2018]
2. mcity[22.Июн.2018]
3. Beslan[22.Июн.2018]
4. ArtS[22.Июн.2018]
5. Aryana[22.Июн.2018]
6. Evgene[22.Июн.2018]
7. MixNik72[22.Июн.2018]
8. Grigorian86[22.Июн.2018]
9. nastya_____[22.Июн.2018]
10. aaksnov[22.Июн.2018]
МастерБаку[466]
Serg74[145]
Dimitrius[125]
Yulana34[117]
генаf[112]
madmac[98]
РОМУЛ[92]
andruka[87]
naves[87]
rozzi70[82]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2018
