VILLA Ремонт пульта управления G100RF
jorgo2015Дата: Суббота, 14.Июл.2018, 21:34 | Сообщение # 1
Стажер
У вас сообщений: 22
инженер
На заявках
Российская Федерация

РФ
Прошу откликнуться тех, кто ремонтировал пульт (консоль) G100RF или его аналоги.
Неисправен модуль управления дисплеем. При его замене все работает.
Состоит из контроллера T6963, ОЗУ, усилителя сигналов, 3 микросхемы драйверов столбца
Т6А39 и 1микросхемы драйвера строки Т6А40.
Проявление неисправности -- на экране "дергается" строка (контраст мининимум)
Норма -- на экране сообщение -- Идет тест памяти.
Вначале было заменены все микросхемы -- но по одной (одну заменил - проверил) -- все тоже.
Затем -- все одновременно -- все тоже.
ПРОШУ СОВЕТА

zxc2007zxcДата: Суббота, 14.Июл.2018, 22:01 | Сообщение # 2
Участник
У вас сообщений: 113
инженер
На заявках
Российская Федерация

Вологда
jorgo2015, если дергается строка может быть проблемы с питанием? или сам дисплэй моросит , сам пульт функционирует ?

jorgo2015Дата: Воскресенье, 15.Июл.2018, 11:39 | Сообщение # 3
Стажер
У вас сообщений: 22
инженер
На заявках
Российская Федерация

РФ
Пульт отображает "держающуюся " строку. Он не работает. Слышал,то контроллер Т6963С надо инициализировать. Но не знаю как.

bespalnik72Дата: Понедельник, 16.Июл.2018, 09:28 | Сообщение # 4
Завсегдатай
У вас сообщений: 204
инженер
На заявках
Российская Федерация

красноярск
немножко не понятно ...сделайте фото ,что вы меняли и ,что на дисплее..и фото пульта когда он включен..

586

jorgo2015Дата: Понедельник, 16.Июл.2018, 17:20 | Сообщение # 5
Стажер
У вас сообщений: 22
инженер
На заявках
Российская Федерация

РФ

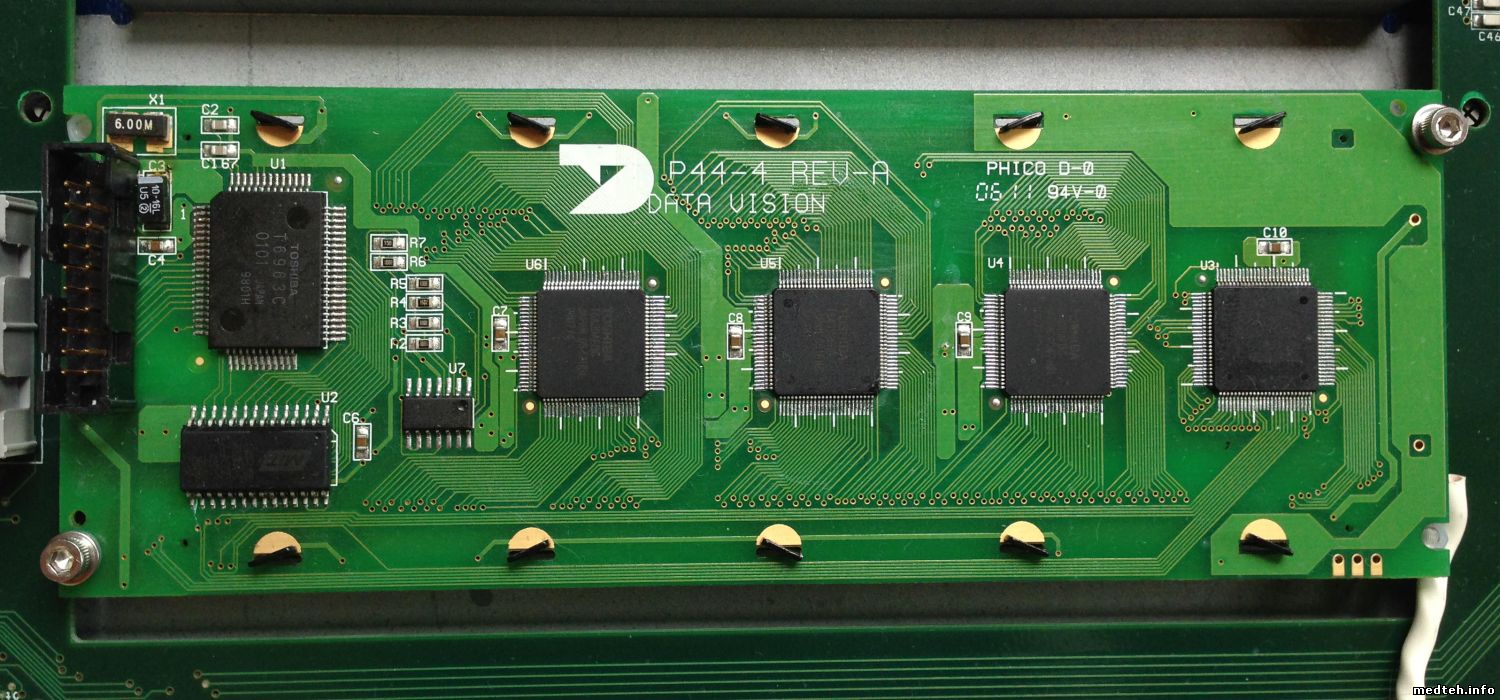

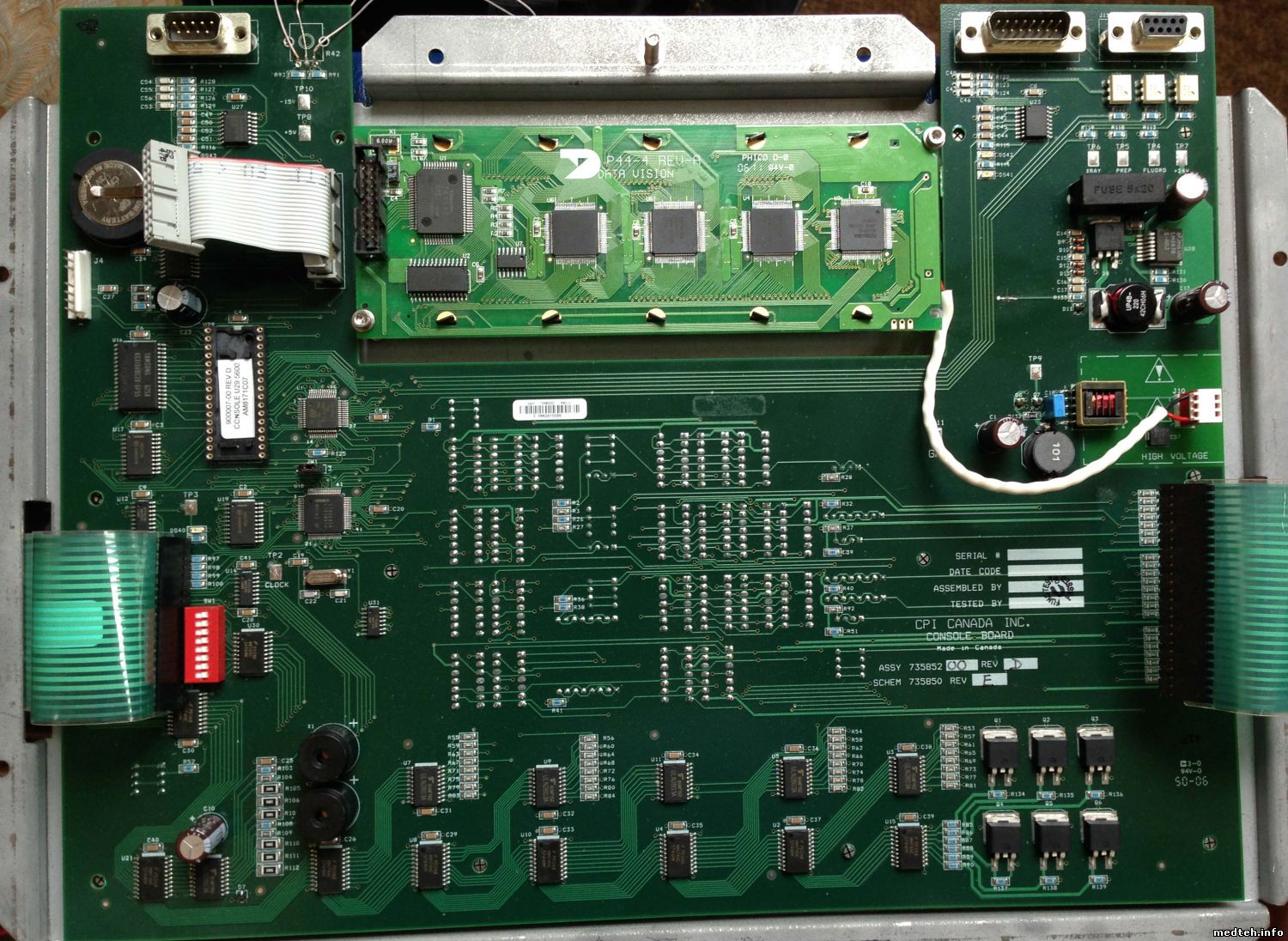

ФОТО 23 - ОБЩИЙ ВИД ПУЛЬТА, ФОТО 25 -МОДУЛЬ УПРАВЛЕНИЯ ДИСПЛЕЕМ (ПРОБЛЕМНЫЙ),

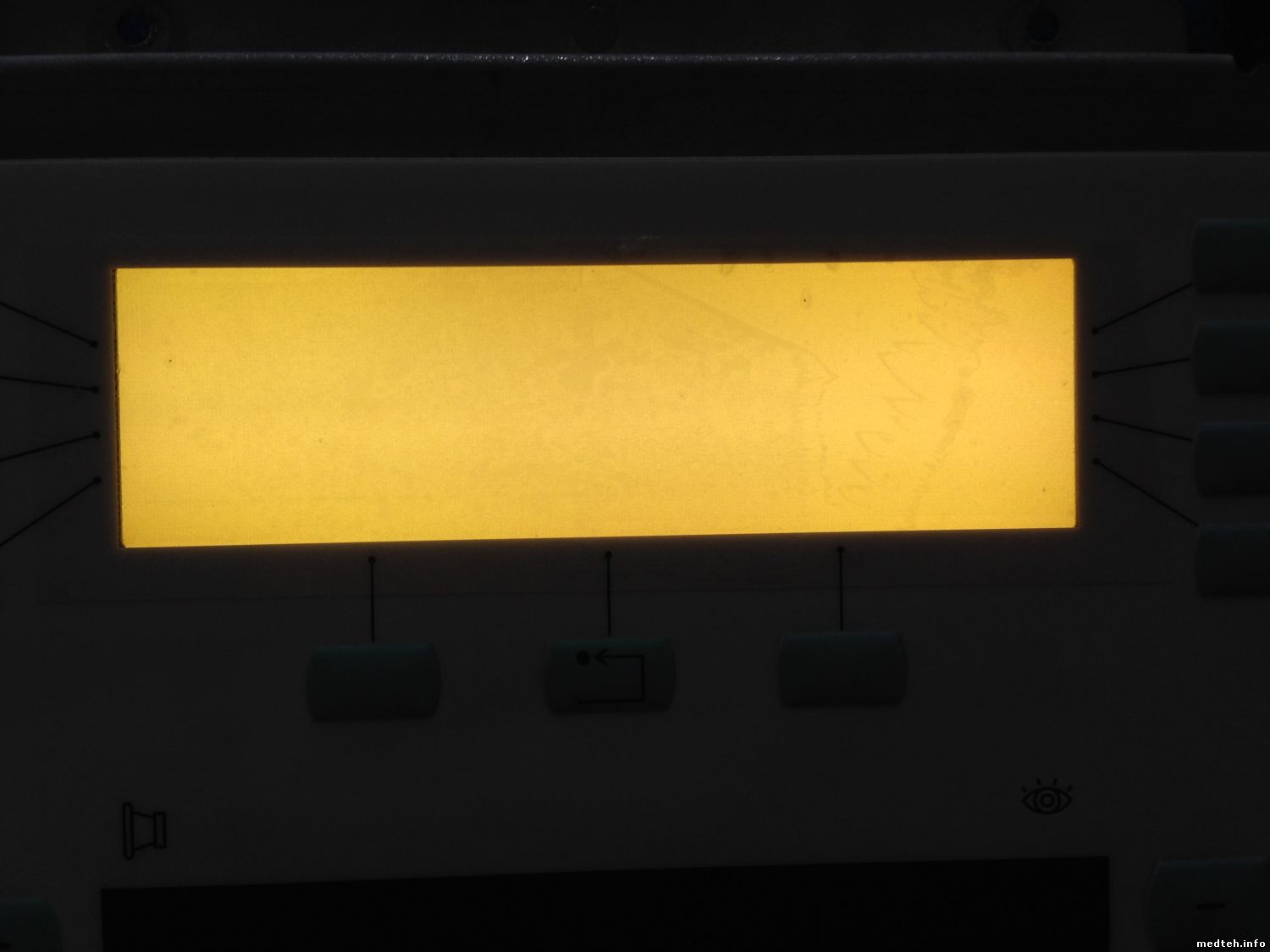

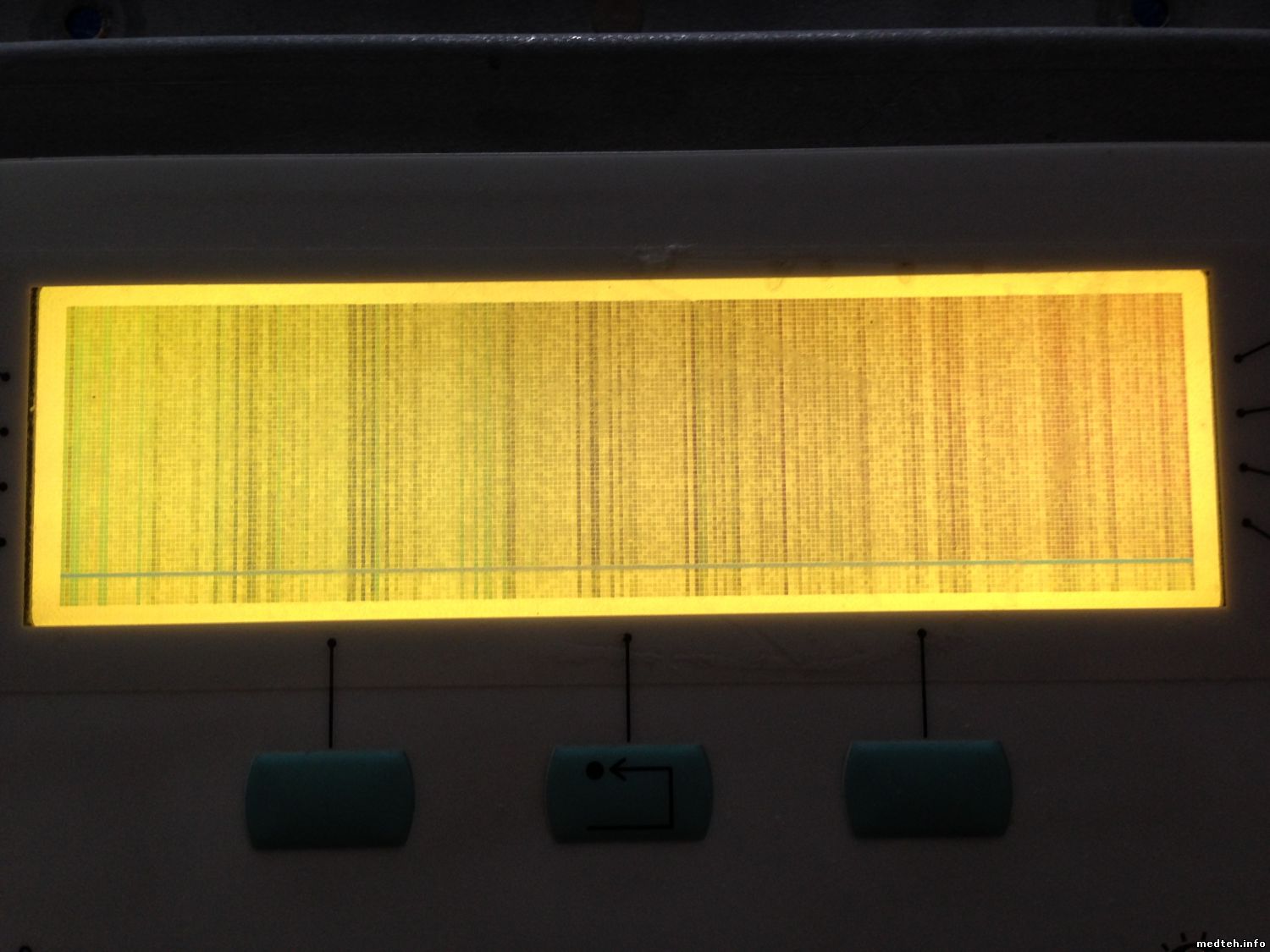

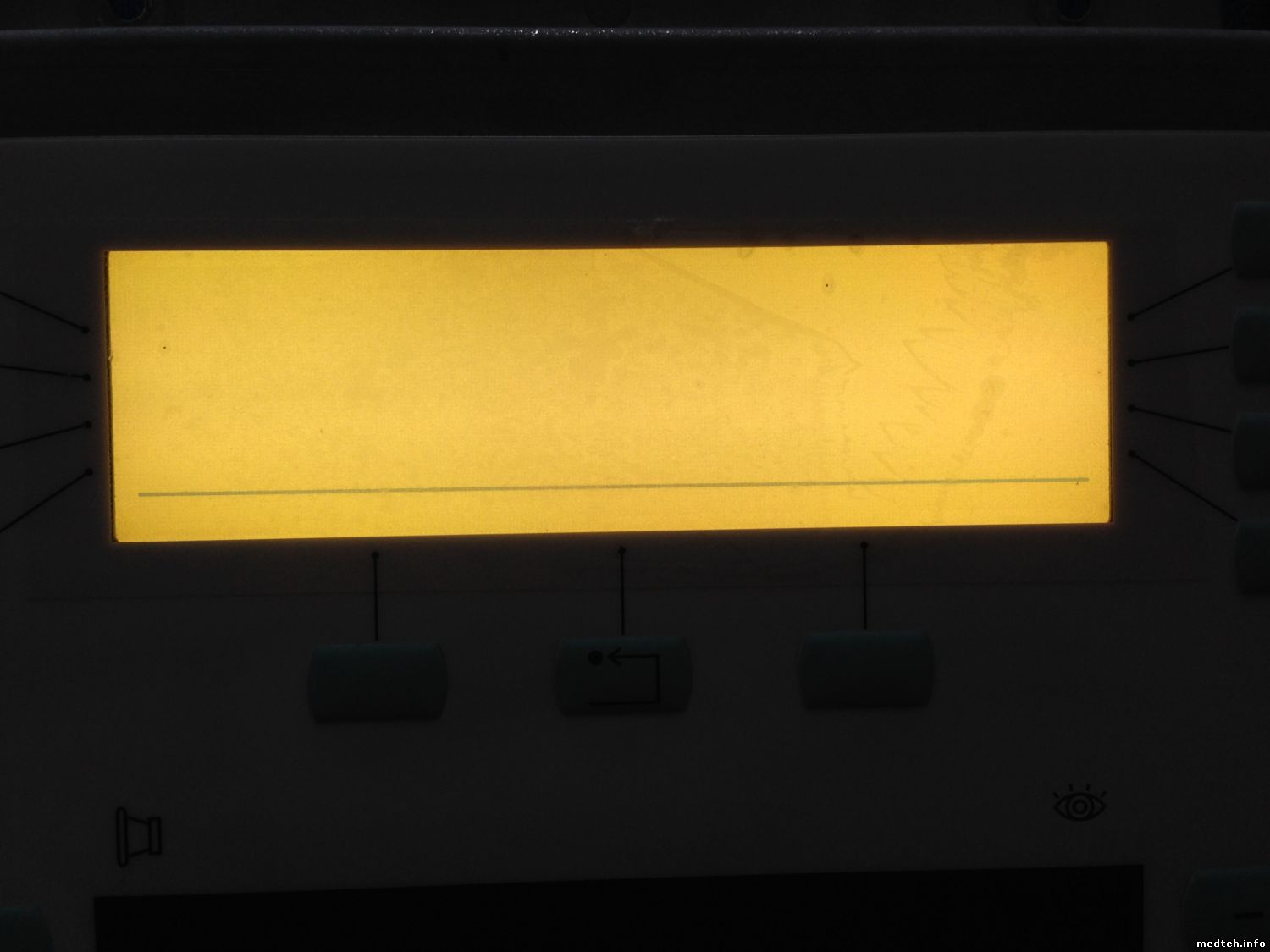

ФОТО 49,50 -- СТРОКА -- ЕСТЬ/НЕТ---- КРАЙНЕЕ ПОЛОЖЕНИЕ РЕЗИСТОРА КОНТРАСТА

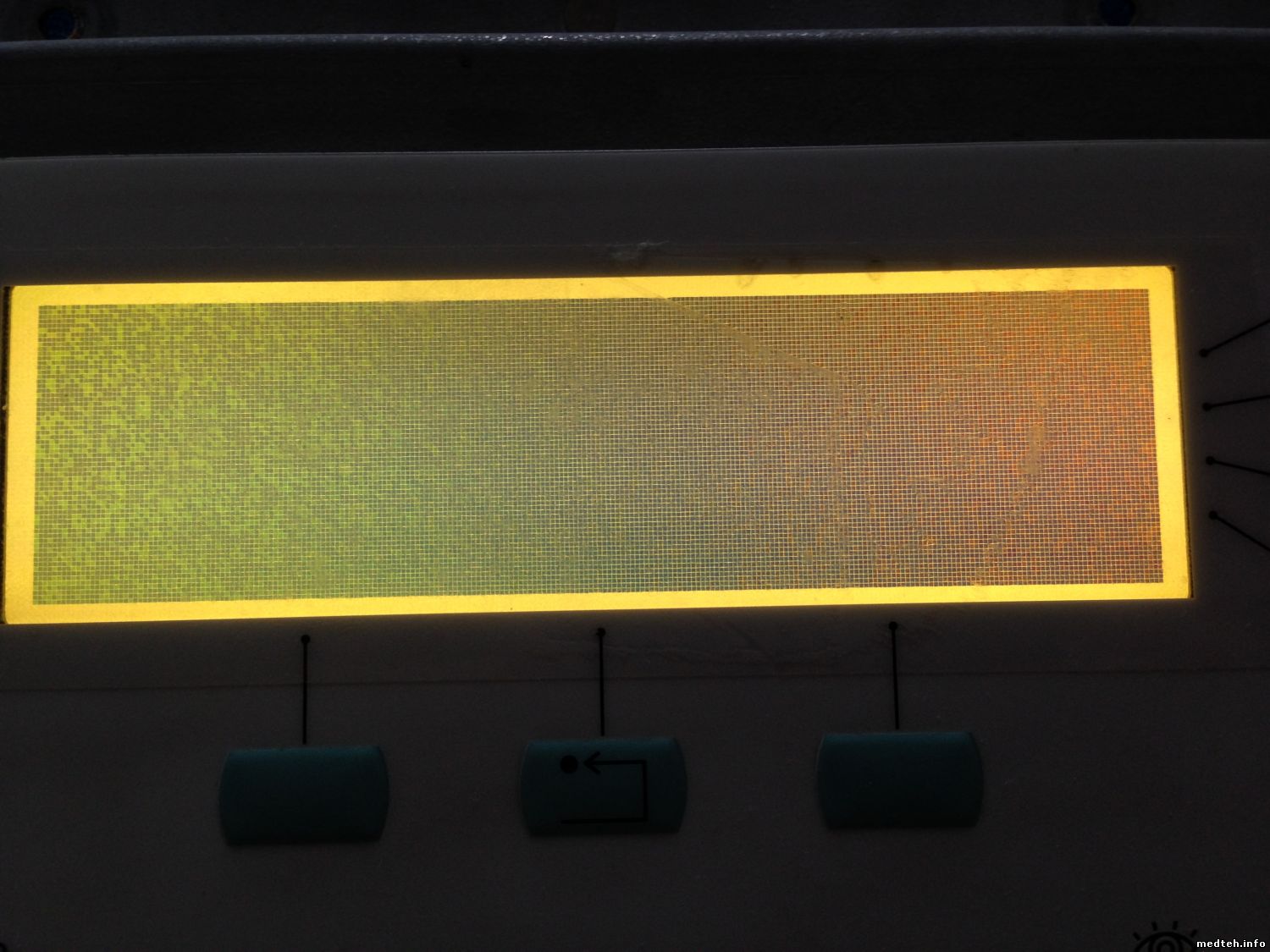

ФОТО 62,63 .................... ЕСТЬ/НЕТ---- ПРОТИВОПОЛОЖНОЕ КРАЙНЕЕ ПОЛОЖЕНИЕ РЕЗИСТОРА КОНТРАСТА

bespalnik72Дата: Понедельник, 16.Июл.2018, 18:01 | Сообщение # 6
Завсегдатай
У вас сообщений: 204
инженер
На заявках
Российская Федерация

красноярск
т.е дисплей вы с рабочего подставляли пульт ожил?

586

jorgo2015Дата: Понедельник, 16.Июл.2018, 21:46 | Сообщение # 7
Стажер
У вас сообщений: 22
инженер
На заявках
Российская Федерация

РФ
ДА, БЫЛ ЗАМЕНЕН МОЛУЛЬ УПРАВЛЕНИЯ С ДИСПЛЕЕМ И ВСЕ ЗАРАБОТАЛО. ЗАТЕМ МЕНЯЛИСЬ ПО ОЧЕРЕДИ КАЖДАЯ ИЗ МИКРОСХЕМ -- НЕТ РЕЗУЛЬТАТА. ПОТОМ ЗАМЕНЕНЫ ВСЕ СРАЗУ -- НЕТ РЕЗУЛЬТАТА.

jorgo2015Дата: Понедельник, 16.Июл.2018, 21:48 | Сообщение # 8
Стажер
У вас сообщений: 22
инженер
На заявках
Российская Федерация

РФ

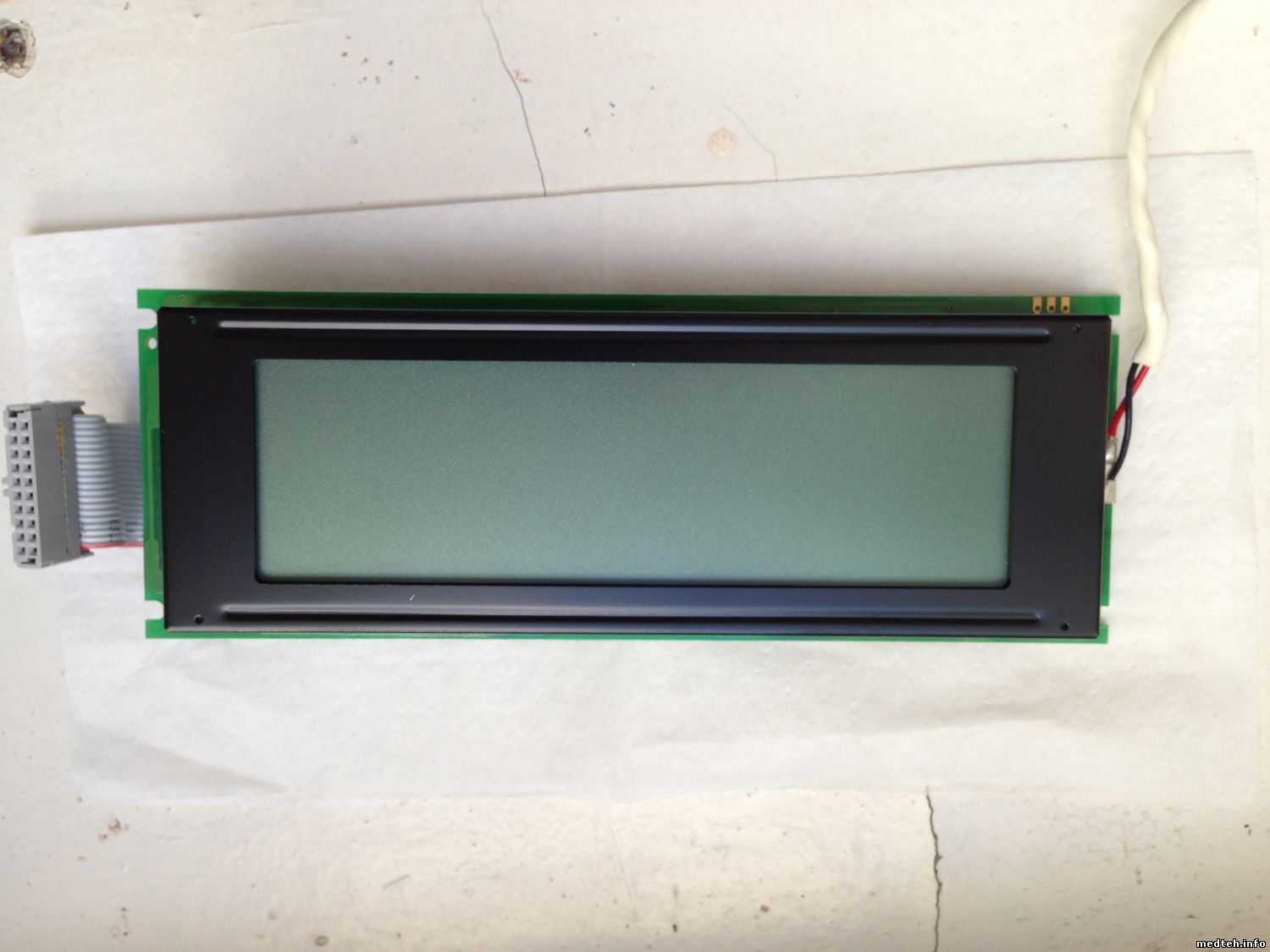

МОДУЛЬ УПРАВЛЕНИЯ С ДИСПЛЕЕМ

jorgo2015Дата: Понедельник, 16.Июл.2018, 22:00 | Сообщение # 9
Стажер
У вас сообщений: 22
инженер
На заявках
Российская Федерация

РФ
ФОТО

AlexiumДата: Вторник, 17.Июл.2018, 05:39 | Сообщение # 10
Инженер медтехник
На заявках
Российская Федерация

Саратов
это какой-то она..изм ремонтировать стандартный дисплей красная цена которому 3 тысячи.
https://www.google.ru/search?....pr=1.25

https://ru.aliexpress.com/item....ifyAB=0

bespalnik72Дата: Вторник, 17.Июл.2018, 09:46 | Сообщение # 11
Завсегдатай
У вас сообщений: 204
инженер
На заявках
Российская Федерация

красноярск
теперь понятно . ..согласен с коллегой .хотя кто не занимался она..мом.? тот кто ни чего не делал..Или с алиа экспрес, или у cpi канада . .. китайский дешевле..замените узел в сборе..молодец что пытались ..думаю китайский должен пойти...хотя не факт ..

586

jorgo2015Дата: Вторник, 17.Июл.2018, 11:45 | Сообщение # 12
Стажер
У вас сообщений: 22
инженер
На заявках
Российская Федерация

РФ
Спасибо за советы. Но,очень вероятно,что любой новый модуль с дисплеем будет вести, без инициализации, точно как в моем случае.

bespalnik72Дата: Вторник, 17.Июл.2018, 12:22 | Сообщение # 13
Завсегдатай
У вас сообщений: 204
инженер
На заявках
Российская Федерация

красноярск
Возможно ...Но либо китай ...теряйте 1.5 3 т.р или заказывайте у CPI но наверняка ценник думаю будет не гуманный ..с инициализацией не заморачивайтесь..хотя ...может у вас получиться..

586

AlexiumДата: Вторник, 17.Июл.2018, 19:39 | Сообщение # 14
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата jorgo2015 ()
Но,очень вероятно,что любой новый модуль с дисплеем будет вести, без инициализации, точно как в моем случае.

Что понимается под инициализацией, и что у вас за случай??? Я вижу дисплейный модуль с плохой токопроводящей резинкой.

jorgo2015Дата: Среда, 18.Июл.2018, 00:08 | Сообщение # 15
Стажер
У вас сообщений: 22
инженер
На заявках
Российская Федерация

РФ
ЧЕСТНО ГОВОРЯ, Я ЗАПУТАЛСЯ. НУЖНА ИНИЦИАЛИЗАЦИЯ КОНТРОЛЛЕРА Т6963С -- ЗНАЮ. ЧТО ПОДСТАЖИТЕ НАСЧЕТ РЕЗИНКИ ?

jorgo2015Дата: Понедельник, 23.Июл.2018, 15:05 | Сообщение # 16
Стажер
У вас сообщений: 22
инженер
На заявках
Российская Федерация

РФ
ПОСТАВИЛ НОВЫЙ КИТАЙСКИЙ ИНДИКАТОР -- СИТУАЦИЯ ОДИН К ОДНОМУ!

bespalnik72Дата: Понедельник, 23.Июл.2018, 15:44 | Сообщение # 17
Завсегдатай
У вас сообщений: 204
инженер
На заявках
Российская Федерация

красноярск
https://ru.yoycart.com/Product/35219945911/#нашел вроде он ..Data vision p44-4 rev a..вы поставили такой ?Или свяжитесь с МТЛ они работали с CPI G100 ...

586

jorgo2015Дата: Понедельник, 23.Июл.2018, 18:17 | Сообщение # 18
Стажер
У вас сообщений: 22
инженер
На заявках
Российская Федерация

РФ
Купил WG24064A-TFH-TZ на RA6963L2NA --- аналог T6963C (0101), по разъему идентично, подсветка работает, контраст тоже -- но картинка таже.

bespalnik72Дата: Понедельник, 23.Июл.2018, 18:37 | Сообщение # 19
Завсегдатай
У вас сообщений: 204
инженер
На заявках
Российская Федерация

красноярск
скорее всего дело в прошивке ... если бы умудриться с рабочего прошивку слить ...но там думаю всё не просто .не загоняйтесь ..наверное нужно именно копейка в копейку включая rev A.т.е буква в букву- цифра в цифру ...Написал в личку позвоните всё грамотно расскажут..

586

AlexiumДата: Понедельник, 23.Июл.2018, 18:39 | Сообщение # 20
Инженер медтехник
На заявках
Российская Федерация

Саратов
они по 9 ноге различаются, контраст не будет регулироваться.

jorgo2015Дата: Вторник, 24.Июл.2018, 13:05 | Сообщение # 21
Стажер
У вас сообщений: 22
инженер
На заявках
Российская Федерация

РФ
Контраст регулируется -- нет проблем. На 9 ножке кит. индикатора -10 в.(Vee) На перем.резистор 15К Vee-10 в, на другой конец Vdd +5в, средний вывод - VO на 4 ножку. Микроконтроллер не понимает команды. Почему? Должна идти загрузка ПО из флеш памяти консоли.
