Apollo
SeregakzДата: Пятница, 10.Авг.2018, 11:42 | Сообщение # 1
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А
Здравствуйте! НА РДК Apollo не совпадает выбранная на аппарате высота среза с фактической? На 6 сантиметров меньше выбранной. Кто нибудь знает каким образом изменяется высота среза, т.к штанги соединяющей трубку с кассетоприемноком нету.

1255271Дата: Суббота, 11.Авг.2018, 18:39 | Сообщение # 2
Стажер
У вас сообщений: 20
инженер по ЭМА
На заявках
Российская Федерация

Тула
Если аппарат был приобретён через фирму интелмедтехника то консультацию можно получить на фирме "Современная радиология", ссылка http://www.modern-radiology.ru/техподдержка/.

DenisMSДата: Понедельник, 13.Авг.2018, 05:03 | Сообщение # 3
Завсегдатай
У вас сообщений: 140
электромеханик по R-оборудования
На заявках
Российская Федерация

Екатеринбург
Цитата Seregakz ()
каким образом изменяется высота среза

Срез высчитывается математически в зависимости от положения потенциометров: фокуса, ЭСУ и колонны + учитывается коэффициент типа деки. Если у вас не совпадают срезы, надо проверять потенциометры перечисленные выше.

SeregakzДата: Понедельник, 13.Авг.2018, 08:42 | Сообщение # 4
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А
Цитата DenisMS ()
Срез высчитывается математически в зависимости от положения потенциометров: фокуса, ЭСУ и колонны + учитывается коэффициент типа деки. Если у вас не совпадают срезы, надо проверять потенциометры перечисленные выше.

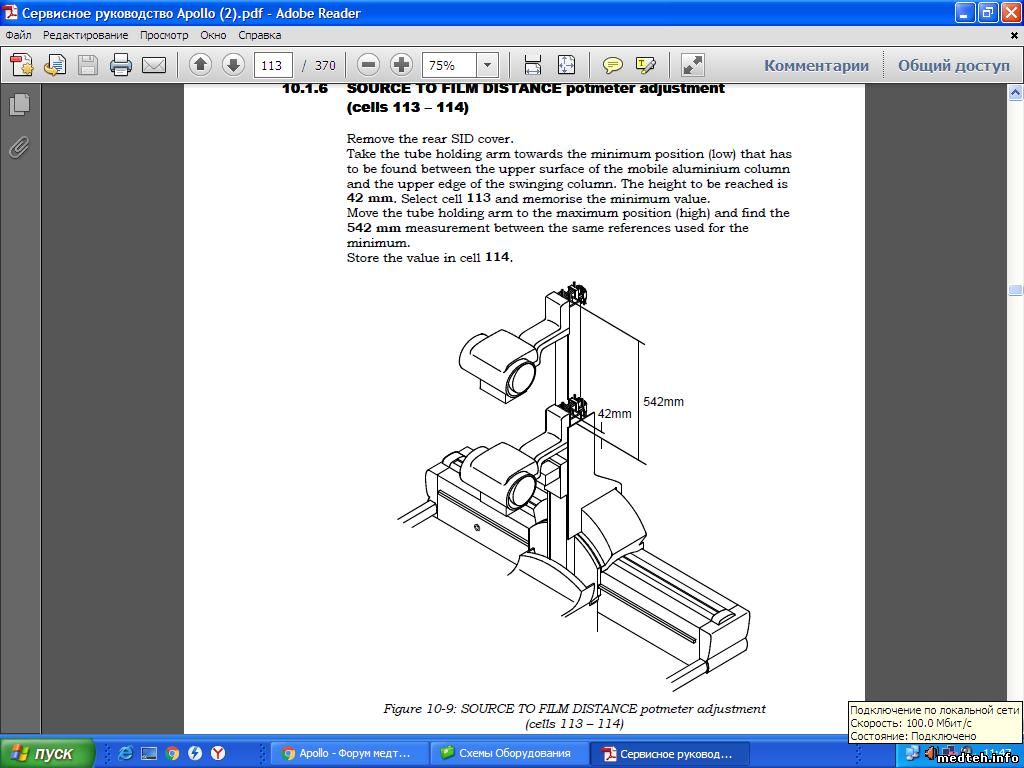

Высота трубки совпадает 42мм и 542мм, наклон совпадает по меткам. Потенциометр эсу не должен по идее влиять на высоту среза т.к. кассетоприемник отдельно от трубки не двигается. В ячейке 438(расстояние от деки до кассеты) удалось уменьшить разницу до 4см,т.к предел расстояния в этой ячейке 100мм.

SeregakzДата: Понедельник, 13.Авг.2018, 08:50 | Сообщение # 5
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А
Высота трубки

SeregakzДата: Вторник, 28.Авг.2018, 12:54 | Сообщение # 6
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А
Кто нибудь подскажите пожалуйста принцип работы томограммы на apollo!!! Каким образом электронно меняется высота среза!!!!!!!!!!!!!

bespalnik72Дата: Вторник, 28.Авг.2018, 13:07 | Сообщение # 7
Завсегдатай
У вас сообщений: 204
инженер
На заявках
Российская Федерация

красноярск
Доброго времени суток коллега! Дека на Аполло ровная или вогнутая?

586

SeregakzДата: Вторник, 28.Авг.2018, 13:51 | Сообщение # 8
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А
Цитата bespalnik72 ()
Доброго времени суток коллега! Дека на Аполло ровная или вогнутая?

вогнутая

bespalnik72Дата: Вторник, 28.Авг.2018, 15:34 | Сообщение # 9
Завсегдатай
У вас сообщений: 204
инженер
На заявках
Российская Федерация

красноярск
эта вогнутость и есть 6 см..

586

SeregakzДата: Вторник, 28.Авг.2018, 17:40 | Сообщение # 10
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А
Цитата bespalnik72 ()
6 см

Даже если и так. Вопрос в том каким образом изменяется высота среза на этом аппарате.

SeregakzДата: Вторник, 28.Авг.2018, 17:46 | Сообщение # 11
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А
И вряд ли инженеры разработавшие apollo не предусмотрели бы вогнутость деки,чтобы установленный срез на пульту не совпадал с фактическим на пленке

Алекс-200Дата: Вторник, 28.Авг.2018, 18:08 | Сообщение # 12
Инженер
На заявках
Российская Федерация

Самара
Цитата Seregakz ()
Кто нибудь знает каким образом изменяется высота среза, т.к штанги соединяющей трубку с кассетоприемником нету.
При наличии штанги все просто и понятно: изменяем высоту оси вращения штанги - изменяется высота выделяемого слоя. Для простоты изложения выделяемый слой располагаем на уровне оси вращения.
Теперь представьте, что излучатель относительно кассетоприемника движется по дуге, удерживая центральный луч в центре кассеты за счет жесткой механической связи через колонну. Пусть реальная ось вращения этой системы располагается на уровне кассеты. Если теперь излучатель перемещать по дуге (приводом наклона колонны) и одновременно перемещать реальную ось вращения вдоль деки (приводом перемещения снимочного устройства), то, в зависимости от величины/скорости перемещения снимочного устройства, можно получить виртуальную ось вращения колонны на нужном расстоянии от деки. Все дело в соотношении скоростей/величин перемещения излучателя и снимочного устройства. Это "на пальцах". Далее математика и программа центрального процессора.
А вообще "геометрия" томографии несколько сложнее. К примеру: при симультанной томографии получали несколько срезов за одно "качание" на системе со штангой (из учебника).

SeregakzДата: Вторник, 28.Авг.2018, 20:21 | Сообщение # 13
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А
Цитата Алекс-200 ()
При наличии штанги все просто и понятно: изменяем высоту оси вращения штанги - изменяется высота выделяемого слоя. Для простоты изложения выделяемый слой
располагаем на уровне оси вращения.
Теперь представьте, что излучатель относительно кассетоприемника движется по дуге, удерживая центральный луч в центре кассеты за счет жесткой механической связи через колонну. Пусть реальная ось вращения этой системы располагается на уровне кассеты. Если теперь излучатель перемещать по дуге (приводом наклона колонны) и одновременно перемещать реальную ось вращения вдоль деки (приводом перемещения снимочного устройства), то, в зависимости от величины/скорости перемещения снимочного устройства, можно получить виртуальную ось вращения колонны на нужном расстоянии от деки. Все дело в соотношении скоростей/величин перемещения излучателя и снимочного устройства. Это "на пальцах". Далее математика и программа центрального процессора.

Так на этом рентгене кассетоприемник не двигается отдельно от колонны,они жестко связаны.

SeregakzДата: Вторник, 28.Авг.2018, 20:31 | Сообщение # 14
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А

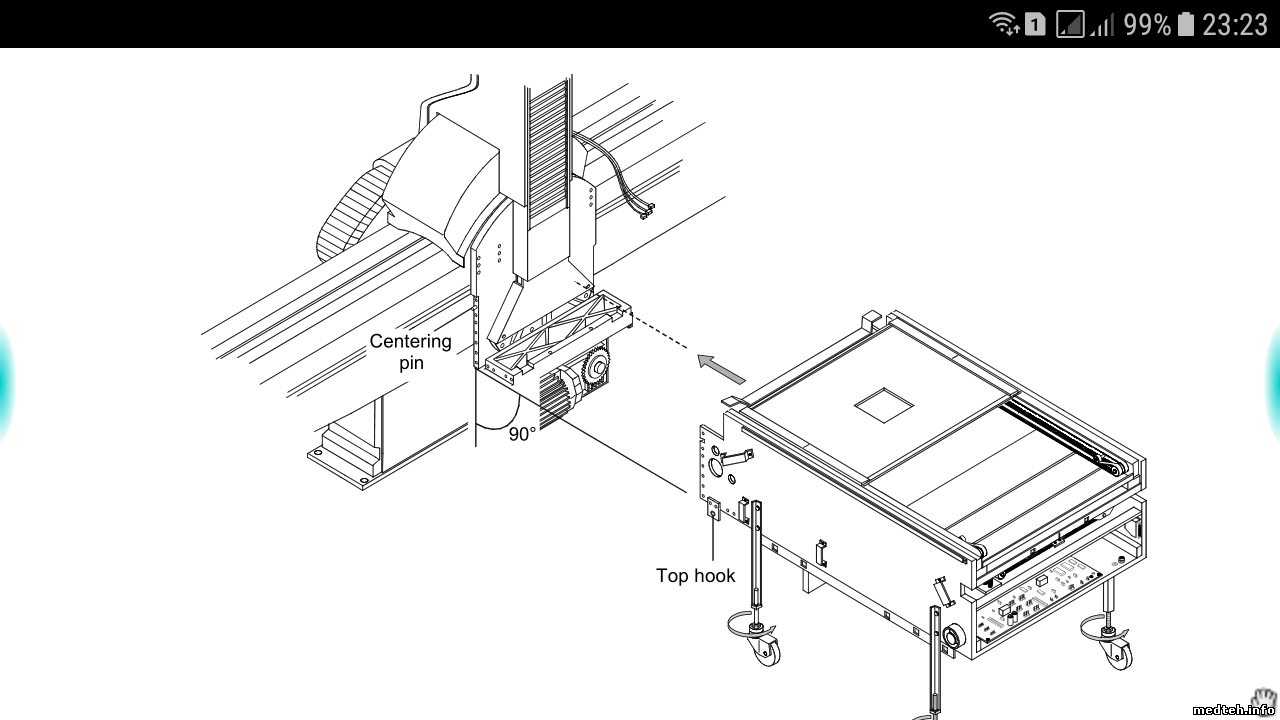

Механическая связь излучателя и кассетоприемника

SeregakzДата: Вторник, 28.Авг.2018, 20:41 | Сообщение # 15
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А

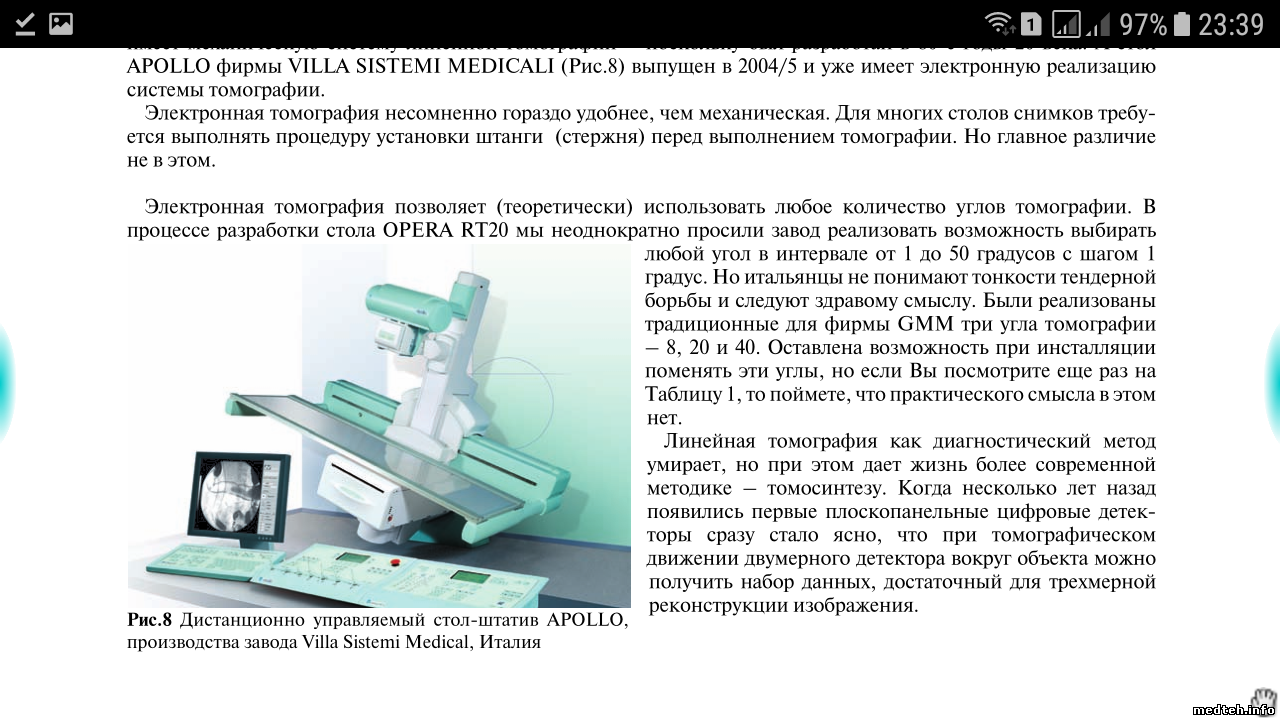

Электронная томография

Алекс-200Дата: Среда, 29.Авг.2018, 07:07 | Сообщение # 16
Инженер
На заявках
Российская Федерация

Самара
Цитата Seregakz ()
кассетоприемник не двигается отдельно от колонны,они жестко связаны.
Все верно. Читайте внимательно:
Цитата Алекс-200 ()
Если ... излучатель перемещать по дуге (приводом наклона колонны) и одновременно перемещать РЕАЛЬНУЮ ось вращения вдоль деки (приводом перемещения снимочного устройства) ...
Колонна одновременно совершает вращательное и поступательное движения.

SeregakzДата: Среда, 29.Авг.2018, 07:25 | Сообщение # 17
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А
Цитата Алекс-200 ()
Колонна одновременно совершает вращательное и поступательное движения.

Вы хотите сказать что за время прохождения рентгеновкого луча от излучателя до кассеты эсу успевает переместиться?

Алекс-200Дата: Среда, 29.Авг.2018, 10:07 | Сообщение # 18
Инженер
На заявках
Российская Федерация

Самара
Seregakz, причем здесь время прохождения ЛУЧА от излучателя до кассеты???
Снимочное устройство (СУ, а не ЭСУ - пожалуйста, придерживайтесь терминологии) успевает переместиться за время прохождения колонной заданного угла томографии.
Ваша ссылка на электронную томографию несостоятельна, поскольку в "Аполло" снимок, в том числе и томо, производится на плоскую пленку или пластину в кассете без какой либо математической реконструкции изображения.

SeregakzДата: Среда, 29.Авг.2018, 11:46 | Сообщение # 19
Стажер
У вас сообщений: 29
Техник
На заявках
Казахстан

А
Цитата Алекс-200 ()
Seregakz, причем здесь время прохождения ЛУЧА от излучателя до кассеты???

Само время не причем. Не возможно переместить колону на любой угол без перемещения снимочного устройство,т.к. они связяны механически. При наклоне колонны влево СУ уходит вправо и наоборот. Если я вас правильно понял,то чтобы изменить виртуальную ось необходимо переместить снимочное устройство вместе с колонной вдоль деки во время прохождения колонной заданного угла.
