Распиновка датчика RVG by Trophy
MedprosvetДата: Суббота, 30.Мар.2019, 12:17 | Сообщение # 1
Стажер
У вас сообщений: 26
инженер-электроник
На заявках
Российская Федерация

Москва
Я уже видел здесь 2 темы, как отрывали провод от разъема.
У меня оторвали провод от датчика.

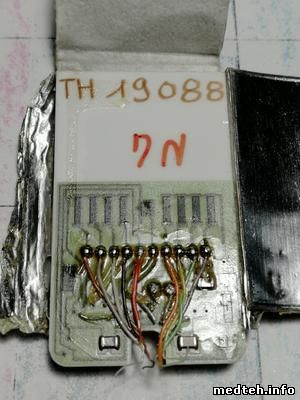

Все провода хорошо видны на фото, кроме точек подключения коаксиального кабеля - 2 точки во втором ряду.
Между собой эти контакты имеют нулевое сопротивление.
Подскажите, куда подключать оплетку и центральную жилу белого кабеля?


Особых пристрастий нет, ремонтирую все оборудование в частных и муниципальных клиниках, школах и детских садах.

Сообщение отредактировал Medprosvet - Суббота, 30.Мар.2019, 15:23

MedprosvetДата: Суббота, 30.Мар.2019, 14:04 | Сообщение # 2
Стажер
У вас сообщений: 26
инженер-электроник
На заявках
Российская Федерация

Москва
Цитата Medprosvet ()
куда подключать оплетку и центральную жилу белого кабеля?

Сам под микроскопом разглядел, оплетка справа.

А фото еще кому-нибудь пригодится.
Спасибо всем за участие )


Особых пристрастий нет, ремонтирую все оборудование в частных и муниципальных клиниках, школах и детских садах.

MedprosvetДата: Суббота, 30.Мар.2019, 14:08 | Сообщение # 3
Стажер
У вас сообщений: 26
инженер-электроник
На заявках
Российская Федерация

Москва
Распайка датчика радиовизиографа RVG by Trophy

1-коричневый
2-серый
3-белый
4-черный
5-красный
6-светло-зеленый
7-оранжевый
8-желтый
9-зеленый
10-синий

11-центральная жила коаксиала
12-оплетка коаксиала

Общий экран кабеля на медную пластину


Особых пристрастий нет, ремонтирую все оборудование в частных и муниципальных клиниках, школах и детских садах.
