Питающее ProVario
ИванычДата: Среда, 16.Ноя.2011, 18:04 | Сообщение # 1
У вас сообщений: 214
рентгеновское оборудование
На заявках
Российская Федерация

Подмосковье
Доброго всем дня!
Столкнулся с "модернизированным" аппаратом РУМ-20, в котором стоит питающее ProVario RF-60. Проблема в следующем: при включении подготовки пишется ошибка "нет старта ротора", хотя разгон реально идет, соответственно экспозиция блокируется. Опыта общения с данным питающим почти нет. Куда копать?

vfДата: Среда, 16.Ноя.2011, 20:55 | Сообщение # 2
У вас сообщений: 480
инженер
На заявках
Российская Федерация

Quote (Иваныч)
"нет старта ротора",

E301
НЕИСПРАВНОСТЬ РОТОРА ТРУБКИ (ROTOR_FAILED)
Нет запуска ротора на нормальной скорости: ток не течет через основную или вспомогательную обмотку статора (NS_OK1 & NS_OK2).
Нет запуска ротора на высокой скорости: сигнал запуска не приходит с высокоскоростного стартера в течение определенного времени (HS_ROTOR_READY & HS_ANODE_ROTATION).
Нормальная скорость: 1. Проверьте сигнал управления (мигающие светодиоды на Плате раскрутки анода). 2. Проверьте соединительные провода и разъемы. 3. Измерьте управляющие напряжения основной и вспомогательной цепей. 4. Прозвоните основную и вспомогательную цепи. Высокоскоростной запуск: 1. Проверьте наличие сигнала HS_START на высокоскоростном стартере. 2. Проверьте наличие сигналов ROTOR_READY и ANODE_ROTATION на высокоскоростном стартере. 3. Если эти сигналы в норме, возможна ошибка в передаче сигнала от высокоскоростного стартера к Плате ЦПУ. 4. Если этих сигналов нет, возможна неисправность электронных блоков высокоскоростного стартера или мотора раскрутки анода.
Не то?

ИванычДата: Среда, 16.Ноя.2011, 21:00 | Сообщение # 3
У вас сообщений: 214
рентгеновское оборудование
На заявках
Российская Федерация

Подмосковье
Спасибо, не совсем то. То, что вы написали, относится к ProVario50, а у меня 60, там схемы и коды ошибок совсем другие.

vfДата: Среда, 16.Ноя.2011, 21:29 | Сообщение # 4
У вас сообщений: 480
инженер
На заявках
Российская Федерация

K21: NO ROTOR START Нет запуска ротора.
Тогда эта? схемы,описание есть?

vfДата: Среда, 16.Ноя.2011, 21:33 | Сообщение # 5
У вас сообщений: 480
инженер
На заявках
Российская Федерация

БЛОК ВРАЩЕНИЯ АНОДОВ
K1 Реле выбора трубки, трубка 1
Обмотка 01077435 D/9 Запитывается через K320 и K301.
Контакты
13/14 01077435 F/1 Включают рабочую обмотку статора 1.
23/24 01077435 F/1 Включают обмотку запуска статора 1.
33/34 01077435 H/1 Включают общую точку статора
43/44 01077435 C/9 Контакты самоподхвата для K1.

K2 Реле выбора трубки, трубка 2
Обмотка 01077435 D/10 Запитывается через K320 и K302.
Контакты
13/14 01077435 F/2 Включают рабочую обмотку статора 2.
23/24 01077435 F/2 Включают обмотку запуска статора 2.
33/34 01077435 H/2 Включают общую точку статора
43/44 01077435 C/10 Контакты самоподхвата для K2.

K3 Реле выбора трубки, трубка 3
Обмотка 01077435 D/10 Запитывается через K320 и K303.
Контакты
13/14 01077435 F/3 Включают рабочую обмотку статора 3.
23/24 01077435 F/3 Включают обмотку запуска статора 3.
33/34 01077435 H/3 Включают общую точку статора
43/44 01077435 C/10 Контакты самоподхвата для K3.

K25 Реле высокоскоростной (HS) раскрутки
Обмотка 01077435 D/11 Запитывается через K324 при HS
Контакты
13/14 01077435 F/3 Подключает рабочую обмотку статора к схеме HS
23/24 01077435 H/4 Подключает общую точку статора к схеме HS
33/34 Последовательно с K320. Команда начала вращения для высокоскоростной схемы запуска
43/44 01077435 C/11 Контакты самоподхвата для K25.
53/54 01077435 Е/3 Подключает обмотку запуска статора к схеме HS
61/62 01077435 Е/2 Прерывание питания обмотки запуска
71/72 01077435 Е/1 Прерывание питания рабочей обмотки
81/82 01077435 H/4 Прерывание питания общей точки статора

K321 Дополн. реле подключения статора
Обмотка 01077435 B/7 Запитывается от OUT1-B16.
Контакты
A 01077435 D/3 Подключают конденсатор C21A.

vfДата: Среда, 16.Ноя.2011, 21:41 | Сообщение # 6
У вас сообщений: 480
инженер
На заявках
Российская Федерация

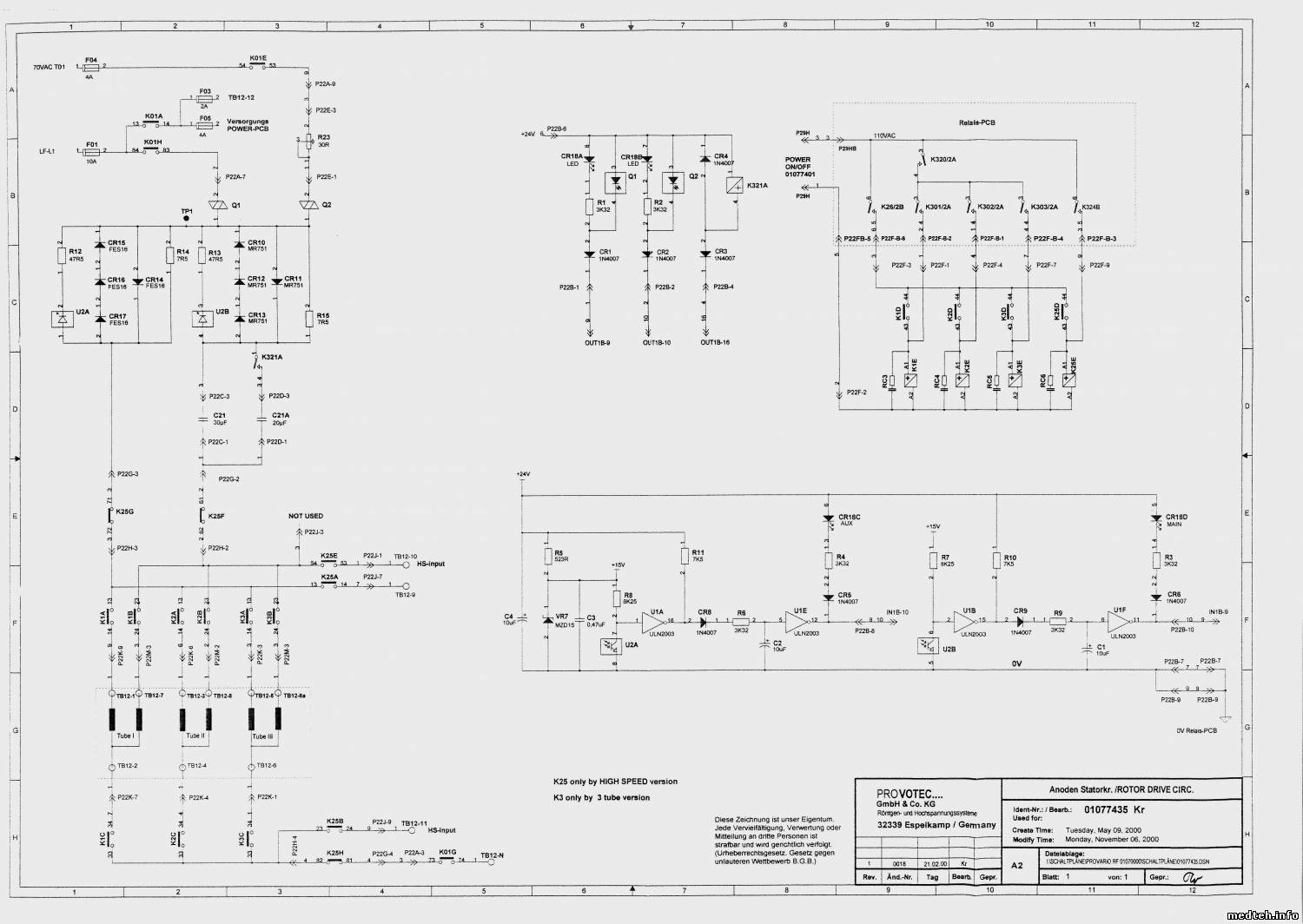

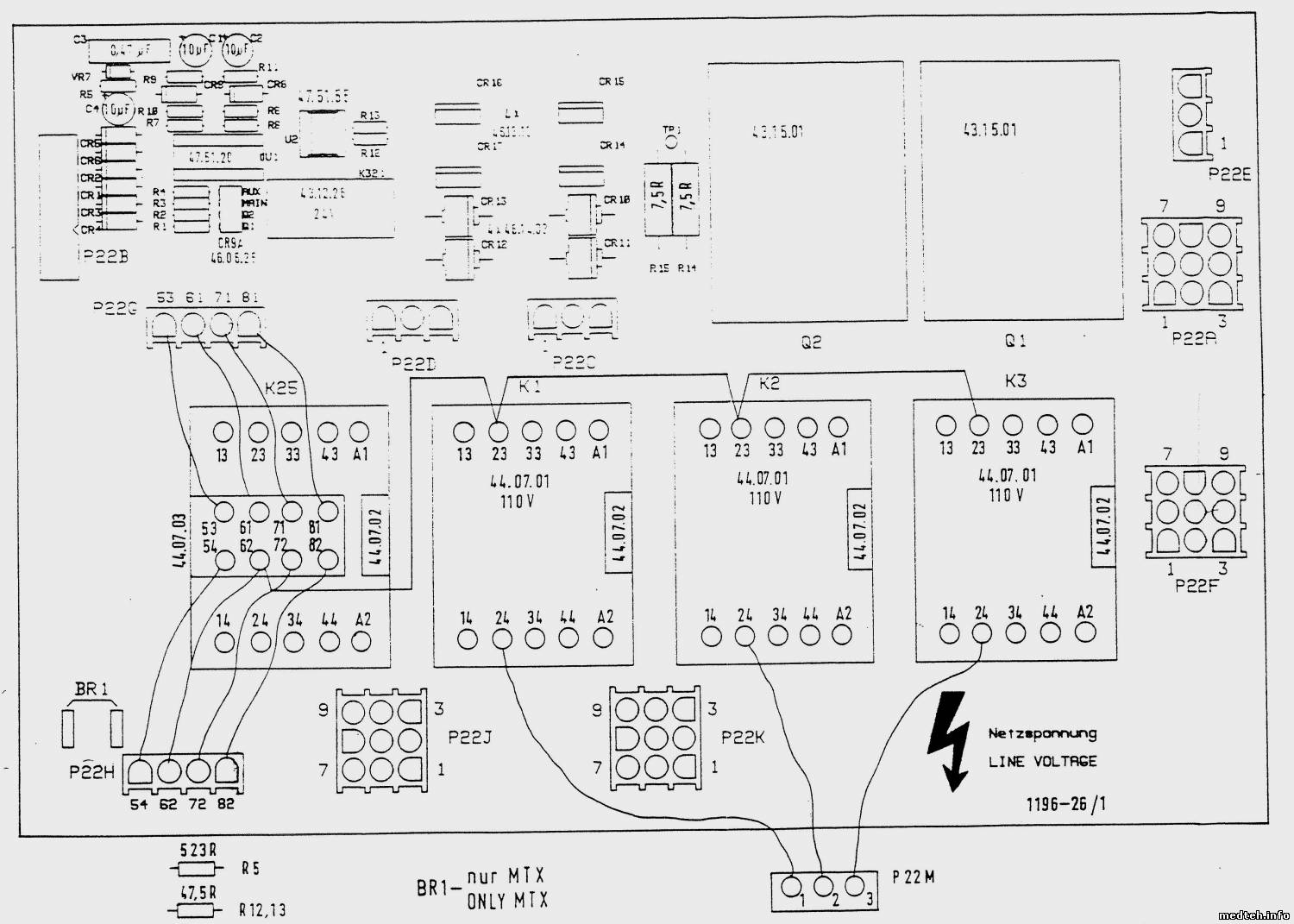

схемка

renmasterДата: Пятница, 18.Ноя.2011, 07:29 | Сообщение # 7
На заявках
Российская Федерация

Россия
Иваныч, обмотки на самой трубе звоняться? провода от блока раскрутки до кожуха?
провода в клемнике на питающем передергивал? осмотр самого блока раскрутки что дал?

ИванычДата: Пятница, 18.Ноя.2011, 19:01 | Сообщение # 8
У вас сообщений: 214
рентгеновское оборудование
На заявках
Российская Федерация

Подмосковье
В том-то и дело, что вроде все работает, т.е. раскрутка идет, но ошибка все равно появляется. Визуальный осмотр ничего не дал. Труба светлановская от РУМ-20, в кожухе РИД. В понедельник снова поеду мучить аппарат.

bvm53Дата: Пятница, 18.Ноя.2011, 20:01 | Сообщение # 9
У вас сообщений: 374
инженер
На заявках
Российская Федерация

РФ
Я думаю сдесь неисправность не схемы запуска вращения, а схемы контроля наличия вращения. Обычно ставится токовый трансформатор и по току определяется есть вращение или нет. Не знаю как это реализованно в этом аппарате, но искать по моему нужно в этом направлении.

renmasterДата: Суббота, 19.Ноя.2011, 11:10 | Сообщение # 10
На заявках
Российская Федерация

Россия
Quote (Иваныч)
что вроде все работает, т.е. раскрутка идет, но ошибка все равно появляется

оцени состояние соединений по питающей сети и именно фазу которая питает раскрутку, имеет смысл попробовать перекинуть фазы местами, бывали случаи что помогало

ИванычДата: Понедельник, 28.Ноя.2011, 20:14 | Сообщение # 11
У вас сообщений: 214
рентгеновское оборудование
На заявках
Российская Федерация

Подмосковье
Сегодня снова все проверил по цепям от и до и убедился, что все, относящееся к разгону, исправно, а разгон сбрасывается по команде с процессора. Залез в параметры трубок в меню, там было установлено 3000 оборотов, кажется, правильно. Сбросил этот параметр вообще (3000 - NO, 9000 - NO), и все заработало!
Итог: задача выполнена, аппарат работает, но понимания сути не произошло (((

bvm53Дата: Понедельник, 28.Ноя.2011, 20:49 | Сообщение # 12
У вас сообщений: 374
инженер
На заявках
Российская Федерация

РФ
Quote (bvm53)
Я думаю сдесь неисправность не схемы запуска вращения, а схемы контроля наличия вращения.

Ты отключил контроль, и всё заработало.

ИванычДата: Понедельник, 28.Ноя.2011, 21:06 | Сообщение # 13
У вас сообщений: 214
рентгеновское оборудование
На заявках
Российская Федерация

Подмосковье
Да, наверное, так оно и есть. А может быть, на самом деле наш РИД-1 с этим питающим корректно работать не может.

bvm53Дата: Вторник, 29.Ноя.2011, 21:50 | Сообщение # 14
У вас сообщений: 374
инженер
На заявках
Российская Федерация

РФ
А раньше работала? Или излучатель меняли? В таком случае опять туда же. Если контроль идёт по току нужно проверить соответствие токов. Ну а если трубу не меняли нужно смотреть саму схему контроля вращения.

renmasterДата: Вторник, 29.Ноя.2011, 23:23 | Сообщение # 15
На заявках
Российская Федерация

Россия
Quote (bvm53)
А раньше работала? Или излучатель меняли?

резонный вопрос yes

ИванычДата: Среда, 30.Ноя.2011, 23:26 | Сообщение # 16
У вас сообщений: 214
рентгеновское оборудование
На заявках
Российская Федерация

Подмосковье
Вероятно, после модернизации этот аппарат работал. Последний год, по словам персонала, он стоял и за это время кто только не пытался его оживить. Так что концы там найти трудно. Главное, аппарат работает, претензий нет, а значит, тему можно закрывать. Спасибо всем, кто откликнулся.

Сообщение отредактировал Иваныч - Среда, 30.Ноя.2011, 23:27

kloun71Дата: Вторник, 07.Апр.2020, 21:38 | Сообщение # 17
Завсегдатай
У вас сообщений: 253
инженер
Отдыхает перед заявками
Российская Федерация

тула
не подскажите как зайти в настройки трубки? у меня такая же проблема.
