Флюорограф LDR-01B
MedcrusherДата: Вторник, 08.Май.2012, 00:36 | Сообщение # 1
Участник
У вас сообщений: 71
Сервис - инженер
На заявках
Украина

Сканирующий флюорограф LDR-01B, поставщик Эмансис, произвоитель КРАС. Приводы матрицы и коллиматора выполнены на шаговых двигателях, управляют которыми PIC-контроллеры через соответствующие микросхемы драйверов. И в сканере и в коллиматоре своя плата с PIC-контроллером.
С некоторого времени начались проблемы с коллиматором - останавливается, где хочет и снимок бракуется. Собственно сбоит PIC-контроллер - перестает выдавать импульсы на драйвер. Если отключаем шаговый двигатель - импульсы идут достаточно долго, т.е. сбоя не происходит. Все электролиты в норме, питание тоже.
Как проверить плату коллиматора?
Что чем управляет, сканер коллиматором или наоборот?
Возможна ли деградация PIC-контроллера?
Вообще, требуется ли защищать электронику в частности коллиматора от рентгеновского излучения?
Прямое излучение, конечно, на плату не попадает, а вот рассеяное может оказаться достаточно сильным.

AlexiumДата: Вторник, 08.Май.2012, 08:43 | Сообщение # 2
Инженер медтехник
На заявках
Российская Федерация

Саратов
Quote (Medcrusher)
Возможна ли деградация PIC-контроллера?

Поясните, что вы имеете в виду!
Quote (Medcrusher)
Все электролиты в норме, питание тоже.

Не верю. Проверяется питание когда есть нагрузка на драйвер. Ничего не сказано про экранирование сигналов управления. Есть ли у микросхемы драйвера пин перегрузки по току? Какой алгоритм управления коллиматором?

MedcrusherДата: Вторник, 08.Май.2012, 19:17 | Сообщение # 3
Участник
У вас сообщений: 71
Сервис - инженер
На заявках
Украина

Деградация - выход из строя (сбой программного обеспечения, выход из строя входных/выходных цепей и т. д.)
Хотелось бы знать, возможен ли выход из строя PIC-контроллера в результате облучения рентгеновским излучением в частности флюорографа.

Питание в норме! Электролиты проверял специальным ESR щупом, а питание, разумеется, под нагрузкой. Об отсутствии проблем с питанием говорят и другие факторы:
- одни и те же 24 Вольта питают драйверы обеих шаговых двигателей, а 5 Вольт питания обеих PIC-контроллеров формируются из 24-х Вольт стабилизаторами.
- при включении флюорографа, сканер и коллиматор возвращаются в начальное положение из любого другого.

У микросхемы драйвера есть 3 вывода для обеспечения стабилизации по току, но перегрузок по ним НЕТ!
Шаговые двигатели в порядке!
Возвращаются же оба в начальное положение! Да и индуктивности обмоток совпадают.
Экранирование сигналов управления не смотрел, но ведь работал же аппарат до этого, да и от пульта управления к сканеру и к коллиматору идет один и тот же кабель до разветвления. А вообще этот аспект стоит проверить попристальнее.

По поводу алгоритма управления, знал бы, может не было этой темы. Оба PIC-контроллера (сканера и коллиматора) соединены друг с другом 3-мя проводами управления, а еще оба соединены с пультом управления последовательной шиной управления на MAX1487E.

AlexiumДата: Вторник, 08.Май.2012, 21:19 | Сообщение # 4
Инженер медтехник
На заявках
Российская Федерация

Саратов
Quote (Medcrusher)
Деградация - выход из строя (сбой программного обеспечения, выход из строя входных/выходных цепей и т. д.) Хотелось бы знать, возможен ли выход из строя PIC-контроллера в результате облучения рентгеновским излучением в частности флюорографа.


Quote (Medcrusher)
Собственно сбоит PIC-контроллер - перестает выдавать импульсы на драйвер. Если отключаем шаговый двигатель - импульсы идут достаточно долго, т.е. сбоя не происходит.


????? - может рентгеновское излучение идет от шагового двигателя?

Если платы контроллеров абсолютно одинаковые - меняйте местами - скорее всего интерфейс по типу UART с RS-485 интерфейсом.
Все что вы описываете - сбой контроллера в условиях сильных помех (если есть возможность - поместите плату в металлический заземленный экран). Или как вариант - начудили электрики с защитным заземлением - соответственно прибор ловит все помехи.

MedcrusherДата: Вторник, 08.Май.2012, 21:35 | Сообщение # 5
Участник
У вас сообщений: 71
Сервис - инженер
На заявках
Украина

Платы контроллеров разные, но обе содержат PIC18.

VikeyДата: Среда, 09.Май.2012, 00:09 | Сообщение # 6
У вас сообщений: 256
Инженер по ремонту
На заявках
Украина

Донецк

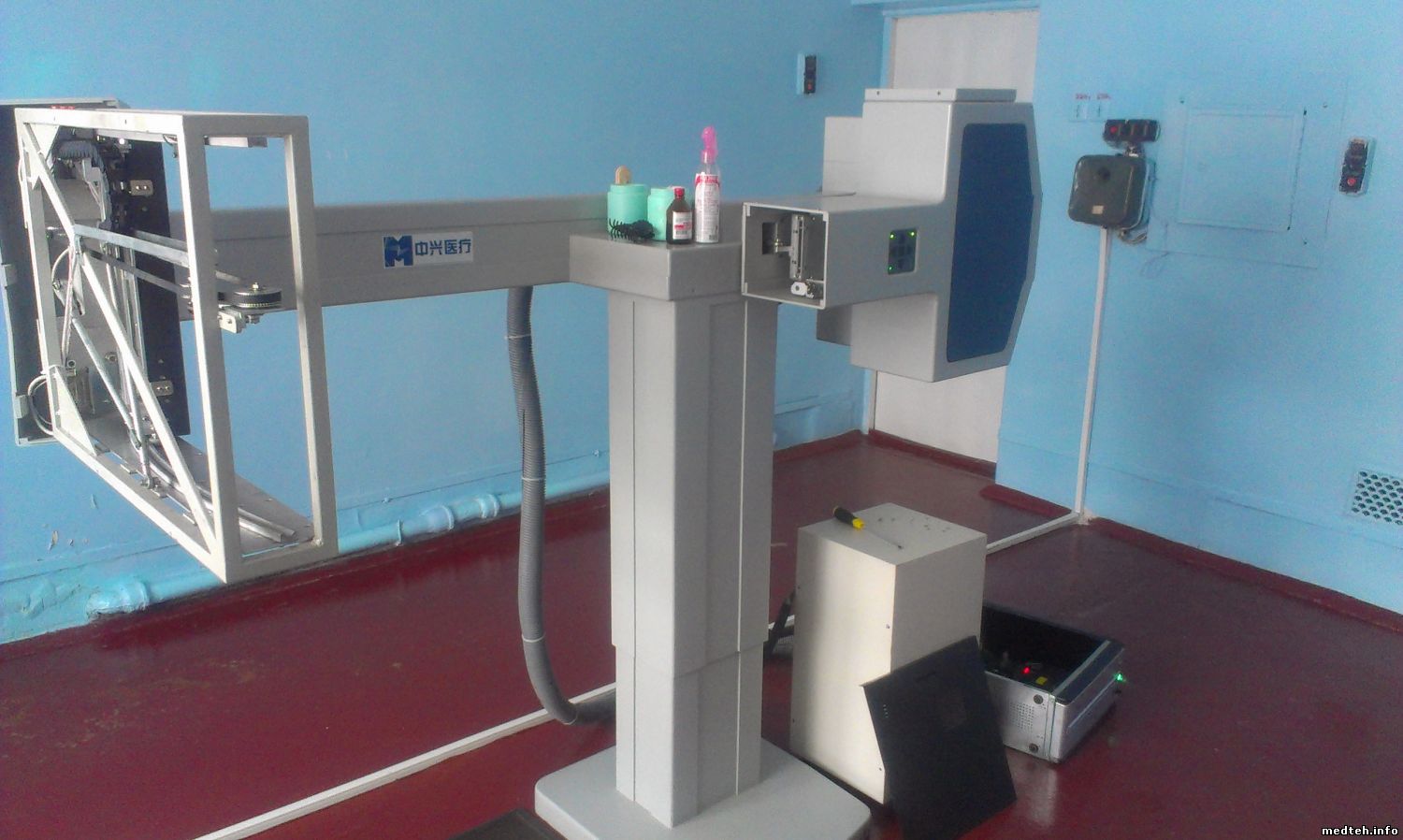

Можно фото флюорографа? А то есть на обслуживании пару (китайского или корейского) производства, неисправность похожа на перелом кабеля питания сканирующей линейки.

VikeyДата: Вторник, 01.Апр.2014, 10:21 | Сообщение # 7
У вас сообщений: 256
Инженер по ремонту
На заявках
Украина

Донецк

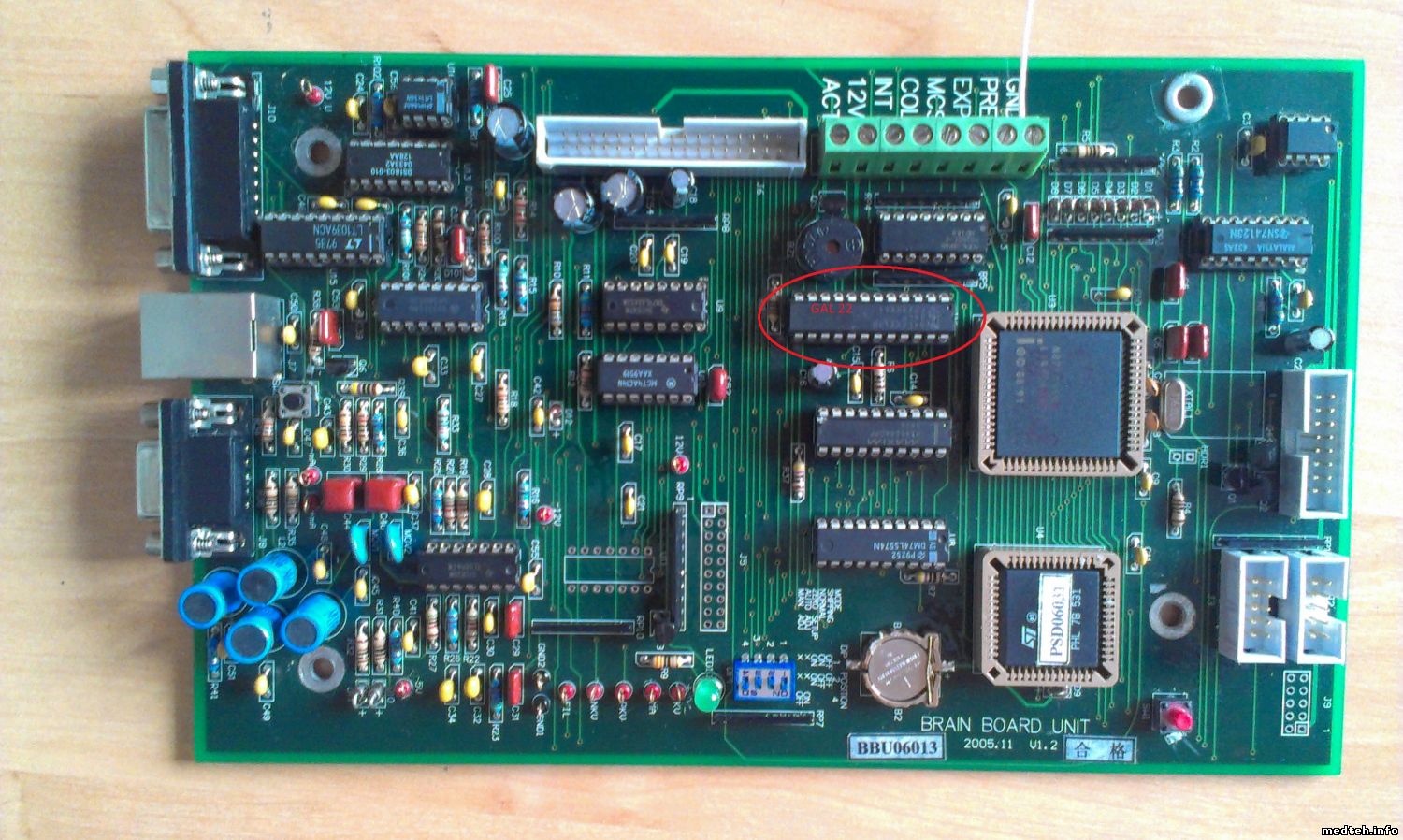

Добрый день. Подыму тему по аппарату LDR-01B. Есть аппарат с ошибкой Err 07, код ошибки говорит о том что отсутствует накал. Нить накала в трубке цела, плата накала тоже исправна.В ходе проверки было выяылено , что отсутствуют импульсы управления драйвером платы накала на контрольных точках Drive 1, Drive 2, эти импульсы должны приходить с микросхемы ПЛИС GAL22 с платы brain board unit, дальше проследить сигнал без схемы невозможно. Возможно кто нибудь имеет документацию на данный аппарат, попытки связаться с заводом изготовителем не увенчались успехом, фирма поставщик установившая данный аппарат тоже молчит.


Сообщение отредактировал Vikey - Вторник, 01.Апр.2014, 10:34

VikeyДата: Понедельник, 14.Апр.2014, 15:01 | Сообщение # 8
У вас сообщений: 256
Инженер по ремонту
На заявках
Украина

Донецк
Вопрос закрываю, аппарат отремонтирован.
Что было выполнено:
1) Сброс аппарата на заводские настройки
2) Настройка конфигурации аппарата
3) Произведена калибровка токов

kamenkДата: Четверг, 22.Янв.2015, 11:35 | Сообщение # 9
Стажер
У вас сообщений: 4
техник
На заявках
Украина

Ковель
Vikey, Возможно у Вас есть инструкция по установке ПО для LDR-01B? Не работает управление в программе Worker 3.6.3 Буду благодарен за любую информацию или помощь в настройке.

VikeyДата: Четверг, 22.Янв.2015, 19:26 | Сообщение # 10
У вас сообщений: 256
Инженер по ремонту
На заявках
Украина

Донецк
Не обещаю, но в понедельник постараюсь посмотреть что есть ( времена нынче тяжелые), возможно есть рабочий образ диска С с данного аппарата, у нас они на одинаковых системниках собраны.

Сообщение отредактировал Vikey - Четверг, 22.Янв.2015, 19:26

VikeyДата: Среда, 28.Янв.2015, 17:40 | Сообщение # 11
У вас сообщений: 256
Инженер по ремонту
На заявках
Украина

Донецк
Вот ссылка на то, что есть на данный аппарат. Там же образ диска С с рабочей системы.

sasanikДата: Суббота, 25.Апр.2015, 21:39 | Сообщение # 12
Стажер
У вас сообщений: 14
инженер
На заявках
Украина

Днепр

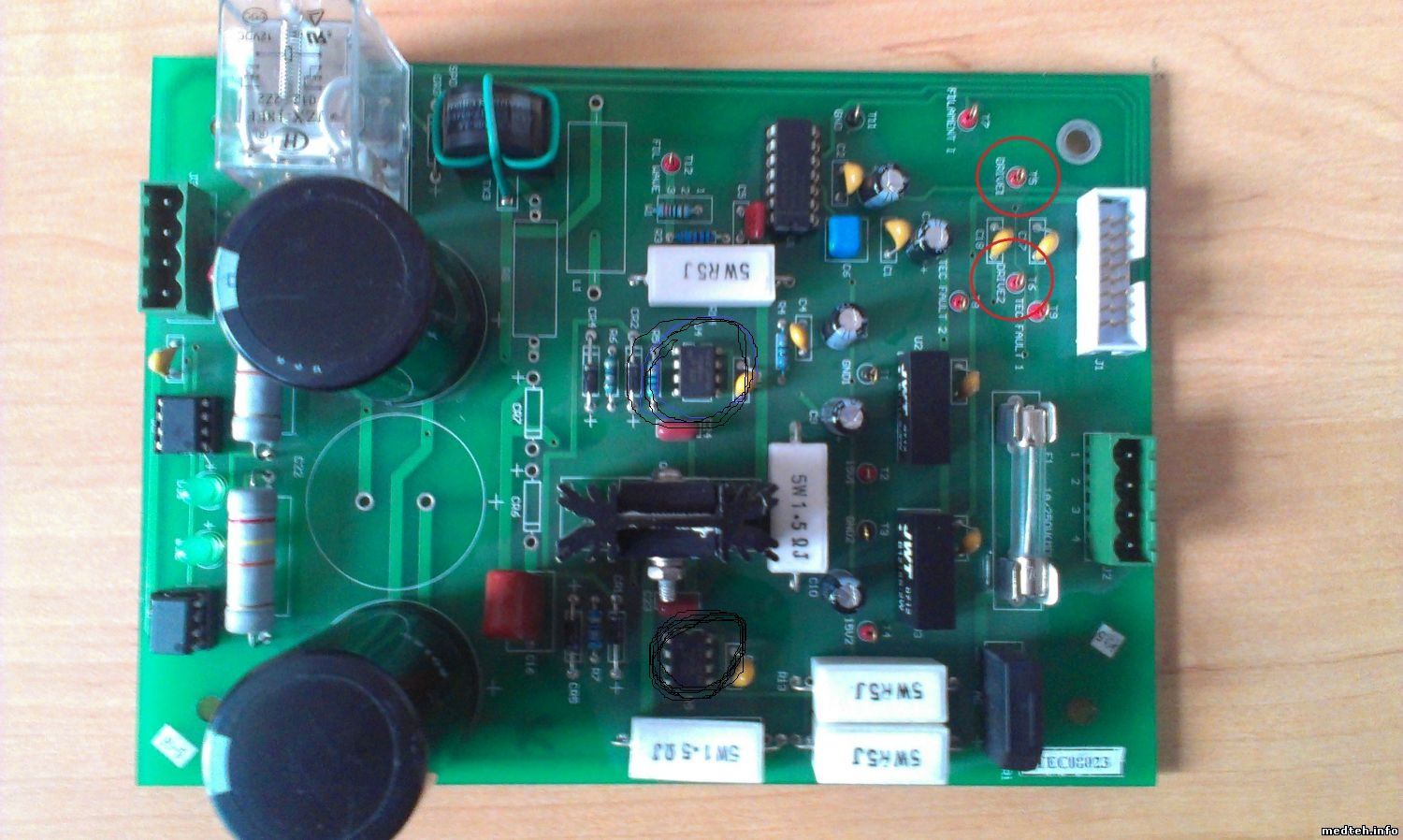

Если возможно обновите ссылочку и кто подскажет маркировку обведенных деталей
