Рум 20М трещит и не вращается трубка РИД-2-2
speshlistДата: Понедельник, 02.Июл.2012, 16:22 | Сообщение # 1
Завсегдатай
У вас сообщений: 218
рентген, служба крови
На заявках
Российская Федерация

Вологда
На аппарате РУМ-20М на втором рабочем месте есть старт трубки при подготовке через контактор 37, а через 1 секунду задержки дальше не крутится и резко останавливается. При этом трубка как бы трещит сильнее обычного. Высокое проходит, красная лампа есть, стрелка мА отклоняется, но УКРЕХ показывает 0 и пленка не пробита. На первом рабочем месте полный порядок.
Посоветуйте, что можно проверить перед тем как трубку менять. Одинаково ли работает схема торможения при выбранном первом и втором рабочем месте? В чем разница режима "снимок" и "просвечивание" соответственно для рабочих мест с точки зрения питания двигателя анода. Можно ли проверить трубку на предмет наличия люфта вращающегося анода?

pyhДата: Вторник, 03.Июл.2012, 07:20 | Сообщение # 2
Стажер
У вас сообщений: 31
начинающий техник
На заявках
Российская Федерация

Анжеро-Судженск
Открой боковые крышки посмотри маслораширитель, если втянут внутрь, то трубка лопнута. После старта отключи аппарат и послушай врашение трубки. Нормальная трубка вращается около минуты. Схема разгона и торможения анода одна при снимках на первом и втором рабочем месте.

ВАДата: Вторник, 03.Июл.2012, 07:20 | Сообщение # 3
Участник
У вас сообщений: 60
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
проверьте на 3-м месте если тоже самое то менять трубу однозначно

speshlistДата: Вторник, 03.Июл.2012, 09:05 | Сообщение # 4
Завсегдатай
У вас сообщений: 218
рентген, служба крови
На заявках
Российская Федерация

Вологда
Да, маслорасширитель втянут, трубка вращается столько что из-за двери при подготовке я её слышу, а когда подхожу к столу уже нет. 3 место аналогично, спасибо, трубку заказал у Светлана-рентген!

medtehДата: Вторник, 03.Июл.2012, 10:06 | Сообщение # 5
Admin


speshlist, в излучателе конструкция маслорасшерителя так и сделана что на вид она втянута. Торможение, разгон при снимках и просвечивании принцип работы схемы разный. В хранилище есть документация на данный аппарат.

pyhДата: Среда, 04.Июл.2012, 10:31 | Сообщение # 6
Стажер
У вас сообщений: 31
начинающий техник
На заявках
Российская Федерация

Анжеро-Судженск
medteh, если трубка теряет вакуум, маслорасширитель реально изменяет свою форму. Визуально наблюдал не менее 5 раз. Разгон при СНИМКАХ работает одинаково.

SanSanichДата: Среда, 04.Июл.2012, 13:56 | Сообщение # 7
Участник
У вас сообщений: 59
Инженер - испытатель
На заявках
Российская Федерация

Майский
Можно просто пошатать трубу на штативе. Если слышишь буль-буль - однозначно трубе конец.

bahnДата: Пятница, 06.Июл.2012, 10:20 | Сообщение # 8
Стажер
У вас сообщений: 29
Инженер-рентгенотехник
На заявках
Российская Федерация

Ростов-на-Дону
Бывает и подшипники рассыпаются, а труба жюжжит как живая

Алекс-200Дата: Воскресенье, 08.Июл.2012, 20:35 | Сообщение # 9
Инженер
На заявках
Российская Федерация

Самара
Quote (speshlist)
спасибо, трубку заказал

Предлагаю обсуждение остановить.

RomualdДата: Пятница, 19.Апр.2013, 16:01 | Сообщение # 10
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк

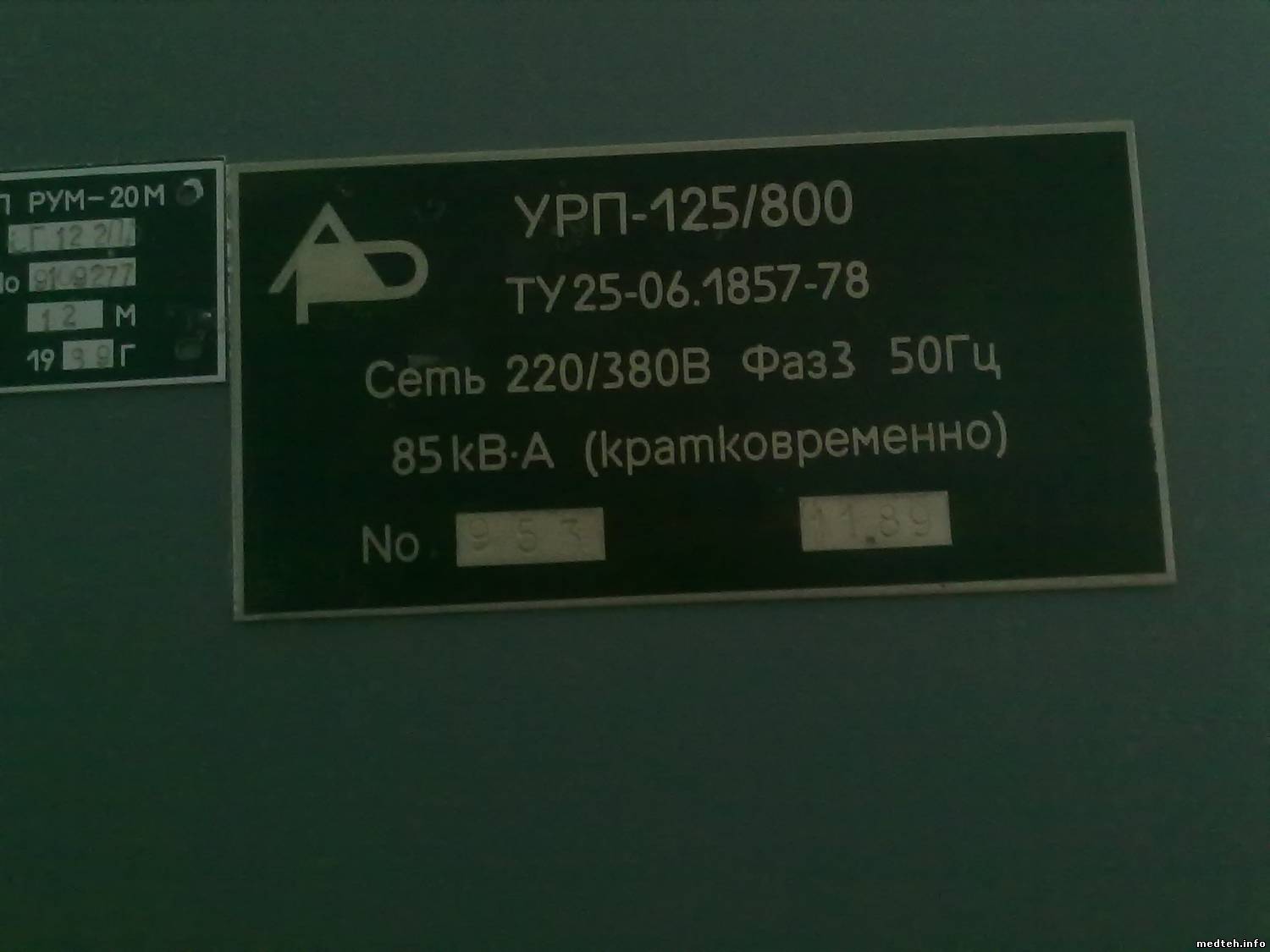

Привет всем! Решил немнго освежить тему. Аппарат РУМ-20м, не проходит снимок,нет высокого. При включении загорается зеленая, в момент 1-го нажатия происходит щелчок,слышен гул(не понятно силовой ящик или генератор),разгоняется анод, включается желтая и все, при втором нажатии ничего не происходит. Полистал "букварь" там сказанно про контакты реле, движки переменных резисторв и скорее всего проблема в цепи накала. Трубку прозвонил(вынул из генератора катод прозвонил мультиметром),звонится,реле почистил спиртом(был нагар)движки резисторов почистил. Так же есть версия об утечке в одном из семисторов, мерял на к.з,все "живые".Прошу строго не судить,ибо опыта мало в ремонте рентген оборудования. Спасибо заранее.

RomualdДата: Пятница, 19.Апр.2013, 16:04 | Сообщение # 11
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Так,на всякий случай...

bvm53Дата: Пятница, 19.Апр.2013, 19:05 | Сообщение # 12
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Жёлтая лампа -защита 1-от залипания контакторов;
2-по раскрутке;
3-по накалу;
Чаще всего-залипание контакторов. Проверяется или тестером, или просто нажимая на контакторы и проверяя их свободный ход.(не забудь отключить рубильник, К1 включает сеть) Насчёт накала- тестером проверишь не всегда. Сильноточные цепи. Тестером звонится, а под нагрузкой большое падение напряжения за счет плохих контактов. Там есть реле защиты по накалу, не помню номер в УРП внизу справа. Ну если есть букварь, найдёшь. На всякий случай разведи ножки минусового кабеля трубки.

pnpДата: Пятница, 19.Апр.2013, 20:44 | Сообщение # 13


Киров (Вятка)
Цитата (bvm53)
Чаще всего-залипание контакторов.

Оно и есть, 62 реле в низковольтной стойке, боковые контакты пускателей ПМЕ211 (силовой блок) Я уж думал, что таких комплексов и не осталось... yes


Сообщение отредактировал pnp - Пятница, 19.Апр.2013, 20:51

RomualdДата: Понедельник, 22.Апр.2013, 13:21 | Сообщение # 14
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Спасибо за наводку)))))буду искать. А накал можно увидеть невооруженным взглядом?(как на флюорографе прим 12ф9)и вообще на рум-20м он включен постоянно или нет?
Позже отпишусь спасибо еще раз.

АГИДата: Понедельник, 22.Апр.2013, 14:30 | Сообщение # 15
Техник
У вас сообщений: 391
Инженер
На заявках
Российская Федерация

Ставрополь
Цитата (Romuald)
на рум-20м он включен постоянно или нет?

Поднакал включен постоянно в зависимости от выбранного рабочего места.

speshlistДата: Понедельник, 22.Апр.2013, 15:53 | Сообщение # 16
Завсегдатай
У вас сообщений: 218
рентген, служба крови
На заявках
Российская Федерация

Вологда
Определи, какая из трех ошибок у тебя возникает. За три года работы с такими динозаврами, видел уже все три случая. По разгону в силовом блоке стоят четыре реле в верхней части, так вот их "контрят" болтами "умельцы". biggrin По накалу, там куча всего может быть, не только сам накал. Про залипание контакторов всё написано в инструкции.

bvm53Дата: Понедельник, 22.Апр.2013, 16:09 | Сообщение # 17
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Цитата (Romuald)
А накал можно увидеть невооруженным взглядом?(

Накал увидеть можно, но придётся снимать центратор. Проще померить на генераторе на входе тестером. Поднакал примерно вольт 60-70 ,при включении высокого увеличивается (в зависимости от уставки тока)

RomualdДата: Понедельник, 22.Апр.2013, 17:20 | Сообщение # 18
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Преднакала нет,оключил от трубки катод воткнул щупы в концевики,напряжение 0,даже при первом нажатии ничего не меняется.Релюхи просмотрел,были несколько шт,подогнул протер,результата нет. В силовом блоке на вводе прогорел конец одной из фаз,заменил,чуда не произошло. скажите пожалуйста накал переменка или постоянка? Накал я так понял формируется в генераторе?
читаю букварь))))).......спасибо!

RomualdДата: Понедельник, 22.Апр.2013, 17:24 | Сообщение # 19
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Цитата (speshlist)
какая из трех ошибок у тебя возникает

анод разгоняется,релюхи срабатывают, нет накала. Про динозавров это Вы точно подметили,он там уже корни пустил biggrin

terbunyДата: Понедельник, 22.Апр.2013, 18:31 | Сообщение # 20
Завсегдатай
У вас сообщений: 152
рентгентехник
На заявках
Российская Федерация

Россия
В силовом блоке есть резисторы накала, большие, мощные. Проверь их целостность. Бывали случаи обрывались. Проверь ещё на них контакты.

renmasterДата: Понедельник, 22.Апр.2013, 19:33 | Сообщение # 21
На заявках
Российская Федерация

Россия
Цитата (bvm53)
Чаще всего-залипание контакторов

при этом желтая горит уже при включении аппарата yes

Цитата (bvm53)
2-по раскрутке;
3-по накалу;

по накалу все выше сказанно good плюс стоит проверить стабилизатор питания накальных цепей - стоит внизу низковольтной стойки (два типа - большой заводского типа и стабилизатор для телика, беленький такой ... biggrin
по раскрутке должны сработать три реле контроля по току, стоят в силовом блоке слева вверху,вроде как со строны накальных резисторов

RomualdДата: Вторник, 23.Апр.2013, 09:08 | Сообщение # 22
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Цитата (renmaster)
В силовом блоке есть резисторы накала, большие, мощные.

Резюки проверял,звонятся,вот до стабилизатора еще не добрался,сегодня полезу. yes

RomualdДата: Вторник, 23.Апр.2013, 16:49 | Сообщение # 23
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Стабилизатор откопал, на него приходит,с него выходит,он ни при чем. В низковольтной стойке в самом верху стоит реле экспозиции на морде два светика "сеть" и "готов" сеть горит,готов нет, соответственно он не готов biggrin
в букваре ничего не нарыл про это реле,вопрос "готов"должен гореть в дежурном режиме или непосредственно перед снимком,в режиме подготовки?
Пускателей 100500 штук и половина с нагаром на контактах как и говорилось выше,короче чистить не перечистить biggrin

RomualdДата: Вторник, 23.Апр.2013, 16:52 | Сообщение # 24
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Анод кстате разгоняется нормально, но все равно почистил два пускателя на всякий случай.

renmasterДата: Вторник, 23.Апр.2013, 17:35 | Сообщение # 25
На заявках
Российская Федерация

Россия
Цитата (Romuald)
вопрос "готов"должен гореть в дежурном режиме или непосредственно перед снимком,в режиме подготовки?

в дебри идете...

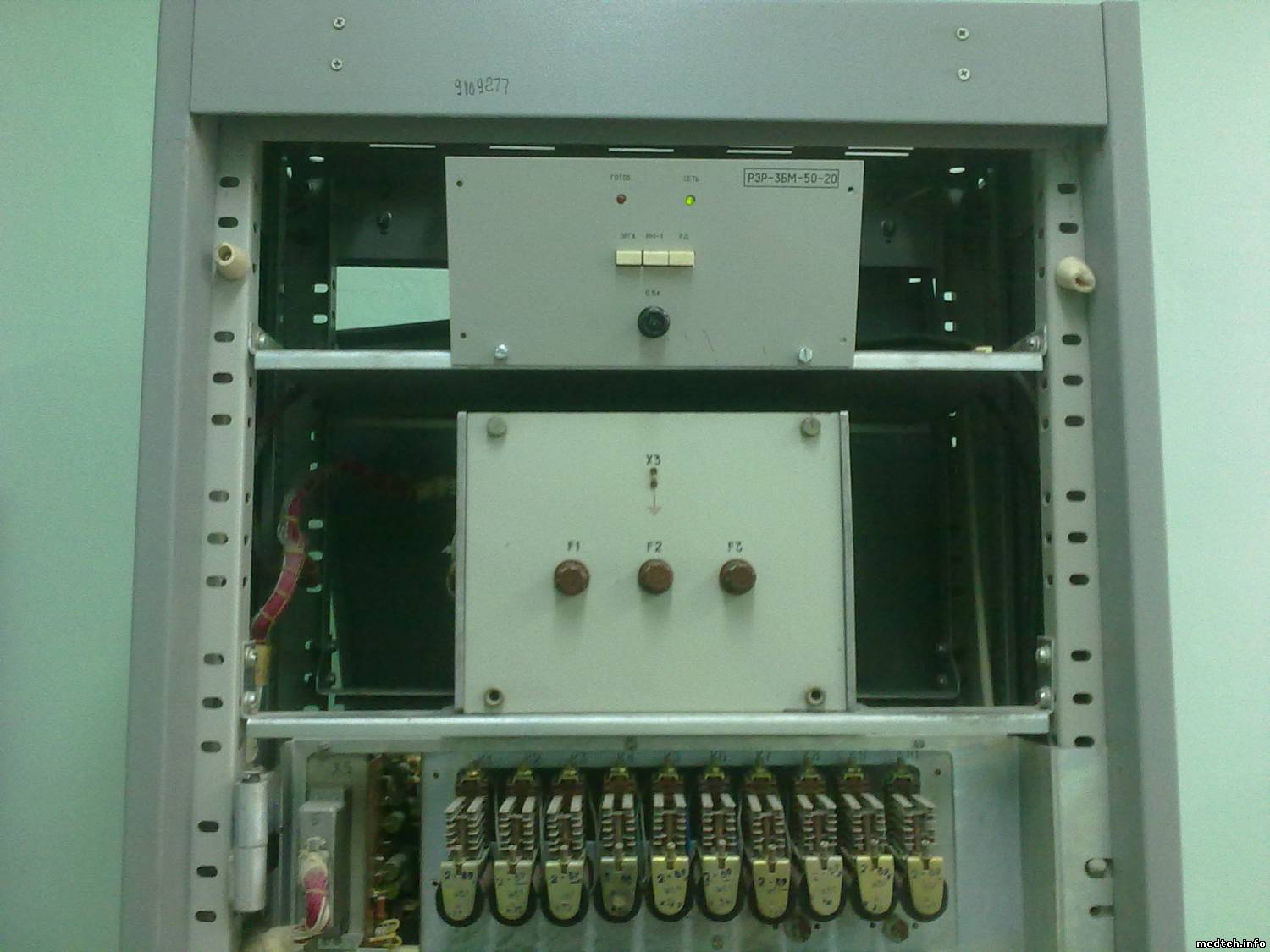

это блок ренгено-экспонометра, он участвует при его включении кнопками на пульте управления

Вы занимаетесь отсутствием накала - что-то прозваниваете..что-то чистите... - а замеры на генераторном по первичке где?
если на нем нет - дальше ищем на резисторах и проверка уставок тока ( своими контакторами идет выбор, плюс состояние кнопок выбора уставок тока на пульте управления )
[p.s.]так же стоит найти описание работы РПУ - там есть полное описание работы его в различных режимах, скачать из хранилища ....[/p.s.]

bvm53Дата: Вторник, 23.Апр.2013, 18:23 | Сообщение # 26
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Цитата (Romuald)
Пускателей 100500 штук и половина с нагаром на контактах как и говорилось выше,короче чистить не перечистить

А схему не пытались посмотреть?
Цитата (renmaster)
в дебри идете...

Пройдите от выхода стабилизатора до накальных трансформаторов, делов на 15минут

Алекс-200Дата: Вторник, 23.Апр.2013, 20:10 | Сообщение # 27
Инженер
На заявках
Российская Федерация

Самара
Цитата (Romuald)
Пускателей 100500 штук

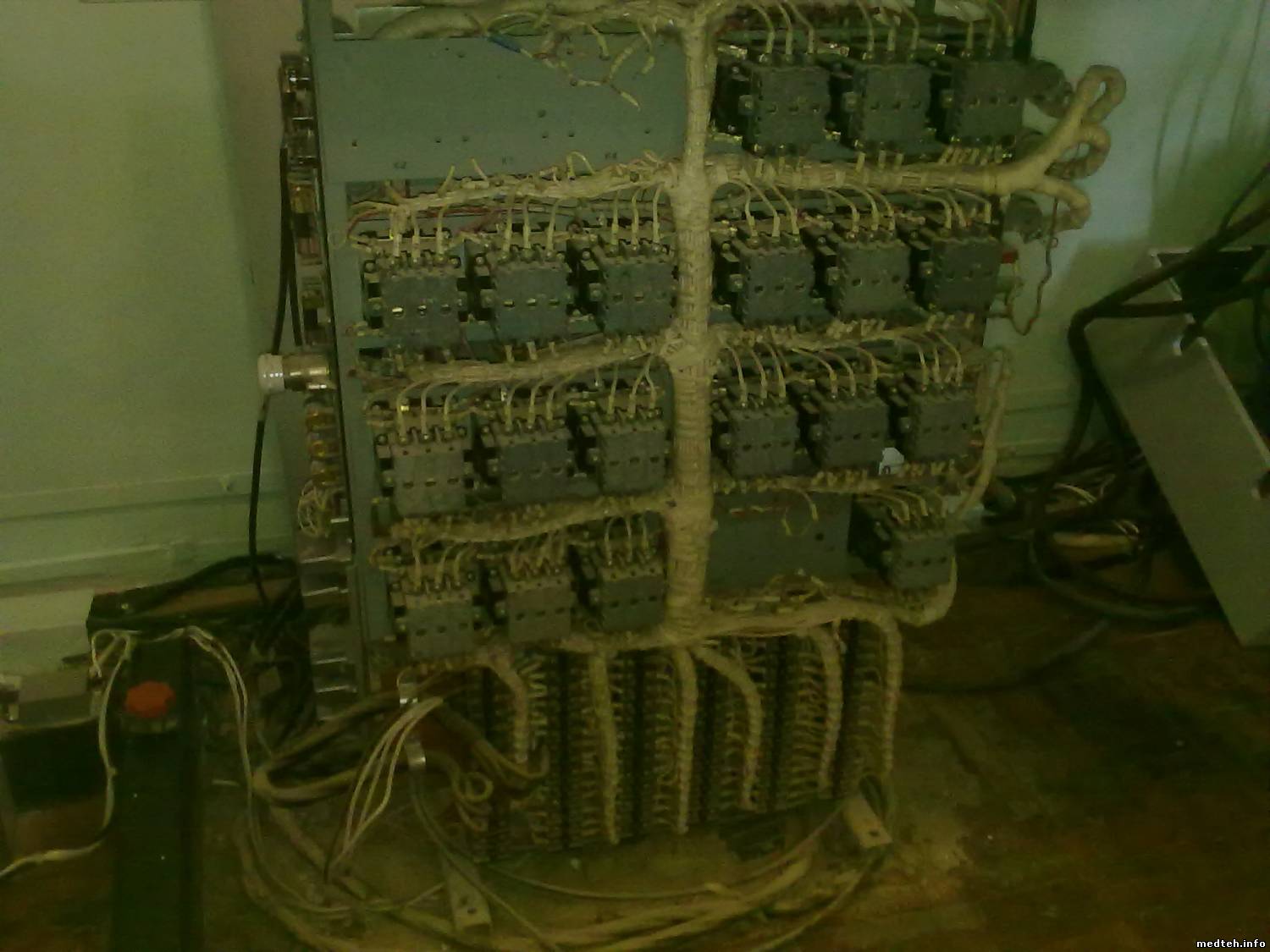

Это при том, что ещё, судя по фото, отсутствуют 5 пускателей и 2 сетевых предохранителя.
Цитата (Romuald)
почистил два пускателя на всякий случай
При нормальной интенсивности работы контакты ВСЕХ пускателей дважды в год полезно почистить алмазной пилочкой для ногтей.
Romuald, пока не поймёшь как работает цепь накала и не прозвонишь каждый её участок накал не заработает. Ищи отсутствующий контакт - в РУМе процессоров нет.

speshlistДата: Среда, 24.Апр.2013, 09:13 | Сообщение # 28
Завсегдатай
У вас сообщений: 218
рентген, служба крови
На заявках
Российская Федерация

Вологда

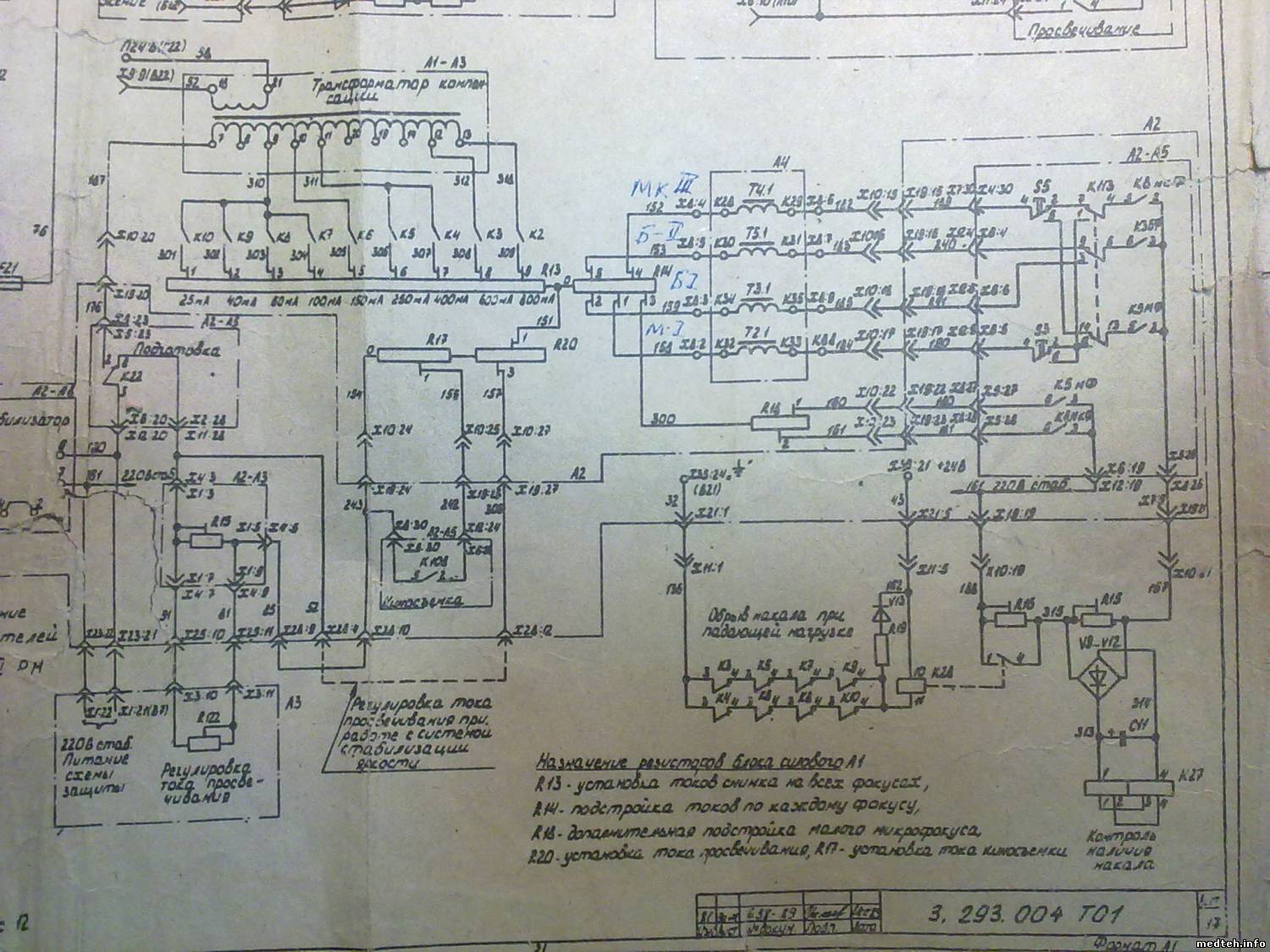

Товарищ-коллега! Цепь накала представлена на схеме весьма удобно. В правой нижней четверти чертежа силового блока есть замкнутый контур, в который входят и стабилизатор, и реле подготовки, и компенсационный трансформатор, и резисторы подстройки, и собственно первичная обмотка трансформаторов накала. И даже цепи, которые вызывают срабатывание защиты. Что-то из этого не работает. Всё же, советую сменить экстенсивный путь поиска на интенсивный))

RomualdДата: Среда, 24.Апр.2013, 10:26 | Сообщение # 29
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Цитата (renmaster)
в дебри идете...

Цитата (bvm53)
А схему не пытались посмотреть?

Цитата (Алекс-200)
Romuald, пока не поймёшь как работает цепь накала и не прозвонишь каждый её участок накал не заработает. Ищи отсутствующий контакт - в РУМе процессоров нет

Цитата (speshlist)
Всё же, советую сменить экстенсивный путь поиска на интенсивный))

С этого мне и нужно было начинать,схемы есть,но для меня информативно перегружены,нужно внимание и время,как раз этого и нет,аппарат стоит в областной детской больничке,работает круглосуточно,соответственно ждут скорейшего результата,а тут я работник "изоленты и отверки" ireful Спасибо.

RomualdДата: Среда, 24.Апр.2013, 10:40 | Сообщение # 30
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Цитата (speshlist)
Цепь накала представлена на схеме весьма удобно

Если я Вас правильно понял,накальные трансформаторы это Т4.1,5.1,3.1,2.1 и напряжение должно быть прим70 в пер.?

speshlistДата: Среда, 24.Апр.2013, 12:31 | Сообщение # 31
Завсегдатай
У вас сообщений: 218
рентген, служба крови
На заявках
Российская Федерация

Вологда
Все верно понимаете, как раз тот участок про который я и говорил. Проверяйте цепь. Напряжение, если цепь не скомутированна, 220 будет. Какое место и какой фокус дают ошибку? Другие комбинации что дают? Проверить все реле из этой цепи в блоке а2-а5(стойка низковольтная). Проверить разные комбинации мА, что дают? Проверить два зеленых резистора R16? и R15? по одному из них защита настраивается ну и собственно к27.

RomualdДата: Среда, 24.Апр.2013, 13:21 | Сообщение # 32
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк

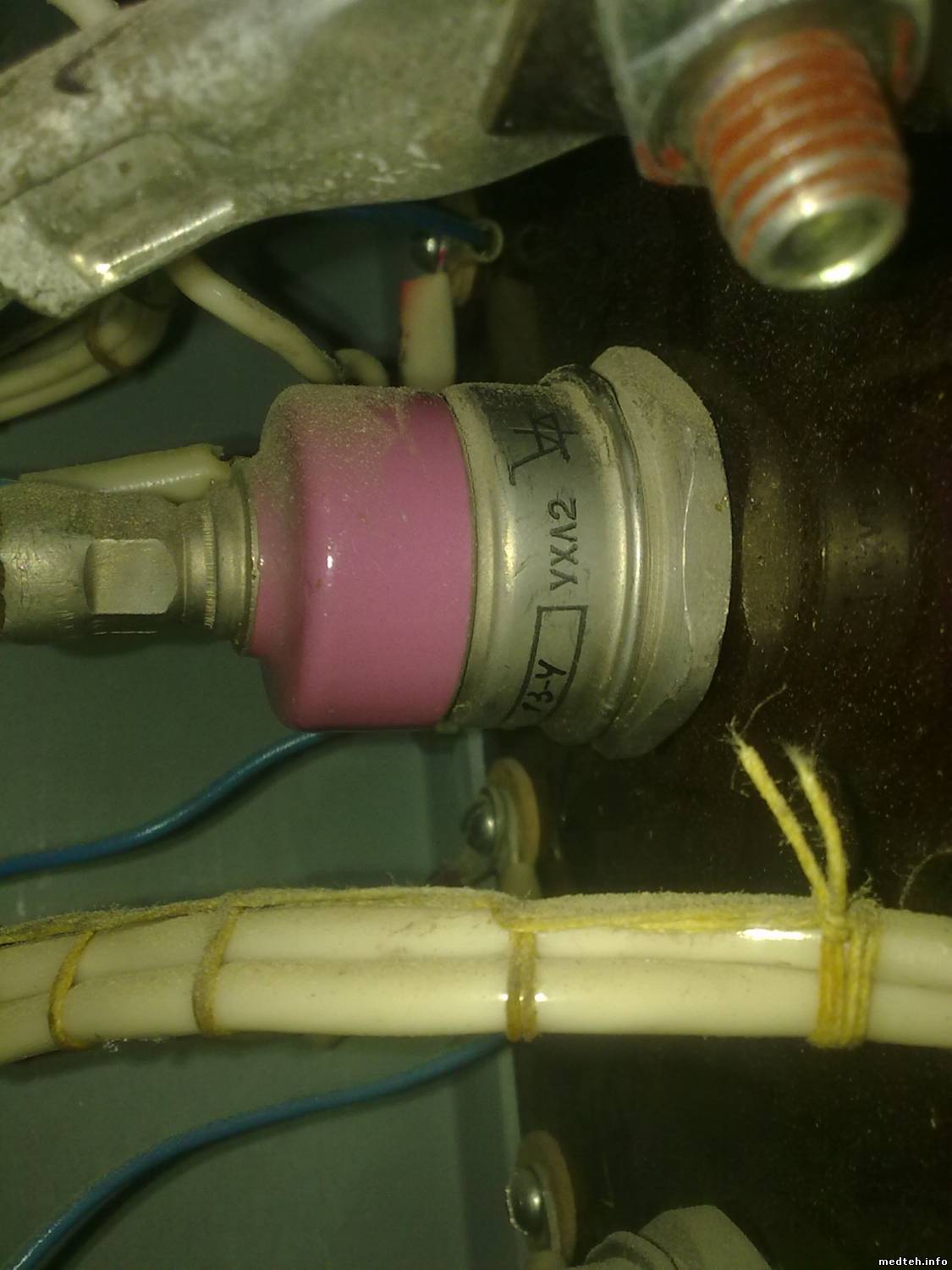

Меня терзают смутные сомнения по поводу генератора. Напряжение в первичных цепях есть порядка 80в. В стакан катода просочилось масло,контакты сильно закоксились,все почистил результата нет.

RomualdДата: Среда, 24.Апр.2013, 13:29 | Сообщение # 33
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Защита срабатывает на 2раб.месте при 2м фокусе. На первом раб.месте защита включается сразу при любом фокусе.на третьем при среднем и большом фокусе не включается вообще,анод раскручивается, но высокого нет.
при разных уставках времени и напряжения включается защита трубки от перегрузки.

speshlistДата: Среда, 24.Апр.2013, 14:39 | Сообщение # 34
Завсегдатай
У вас сообщений: 218
рентген, служба крови
На заявках
Российская Федерация

Вологда
Что такое "2м фокусе?" бывают малый, микро и большой. Первое место физически есть? При чем тут генератор? всё же предлагаю ремонтировать по ошибкам, а не по смущениям.

RomualdДата: Среда, 24.Апр.2013, 15:41 | Сообщение # 35
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Цитата (speshlist)
Что такое "2м фокусе?"

Извиняюсь,не силен в терминологии, это вторая кнопка фокусная.
В общем аппарат отложен в дальний ящик,возможно будет решаться вопрос о списании. Всем огромное спасибо за уделенное внимание.

AVAMДата: Среда, 24.Апр.2013, 20:03 | Сообщение # 36
Завсегдатай
У вас сообщений: 235
инженер
На заявках
Российская Федерация

москва
Проверь включение и контакт кнопки большого фокуса на панели пульта, накал мерить на верхней крышке бака генератора между контактами к30 к31 на твоей схеме блок А4

bvm53Дата: Среда, 24.Апр.2013, 20:25 | Сообщение # 37
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Трансформаторы действительно эти, что касается величины напряжения, это зависит от многих факторов.Для начала главное чтобы оно было, а при подготовке увеличивалось. На схеме всё написано, в описании всё разжёвано, и времени было бы потрачено гараздо меньше.

RomualdДата: Среда, 08.Май.2013, 16:01 | Сообщение # 38
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Наша служба и опасна и трудна...Привет всем, сразу хочу извиниться перед участниками,за то что бросил ремонт ибо навалилось немало оборудования требующего более срочного ремонта. В общем сам аппарат "перепахан" в пух и прах, защита срабатывала на малом фокусе т.к отключен накальный транс(был отключен до меня,видимо не исправен),работал только большой фокус,но высокого все равно не было ни на 1-м,ни на 2-м рабочих местах.Перекопал пульт, нашел не рабочую п2-к на выборе рабочего места(попала вода),перечистил реле и пускатели(хорошо в генератор не полез) Вышел на реле к17(по советам участников и букваря)не срабатывало из-за к3 в блоке а6,высокое пошло,защита не срабатывает,НО не работает реле количества электричества,т.е снимок не завершается автоматически. буду копать дальше. СПАСИБО ВСЕМ ЗА ПОМОЩЬ!!!

bvm53Дата: Среда, 08.Май.2013, 19:07 | Сообщение # 39
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Ну для начала, сдесь нет реле количества электричества, есть блок реле времени, второй сверху в низковольтной стойке. Схема есть в букваре, подробное описание работы там же.

RomualdДата: Вторник, 14.Май.2013, 17:17 | Сообщение # 40
Техник
У вас сообщений: 354
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Доброго времени суток,коллеги!Разобрал блок реле времени,просмотрел все,почистил реле К1,пропаял кое-где"раковины"в общем сам блок отрабатывал,но высокое не отключалось.Вышел опять же на реле К3 в блоке А6,на подъемной "педальке" выкрутился винт,педалька встала наперекос и реле была постоянно замкнута, не отрабатывала вообще,поправил все как надо и все заработало!!!Ребят,огромное спасибо всем за помощь,предлагаю тему закрыть.

[p.s.] Romuald, Ром с почином тебея wink yes drinks
«упорство и труд — все перетрут»
"глаза боятся а руки делают " yes [/p.s.]

Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » Рум 20М трещит и не вращается трубка РИД-2-2
Страница 1 из 212»
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Philips iU22 B.0 2006...[ambrose (24.Сен.2017)]
2. Помогите подключить у...[МастерБаку (24.Сен.2017)]
3. гематологический анал...[Alexium (24.Сен.2017)]
4. Castellini logos, 200...[Texnikims (24.Сен.2017)]
5. Voluson 730[student3120 (24.Сен.2017)]
6. Sonoscape S8[shtempel (24.Сен.2017)]
7. аспиратор Cattani[МастерБаку (24.Сен.2017)]
8. Aloka 5000[msss (24.Сен.2017)]
9. Проблема Philips HD11...[msss (24.Сен.2017)]
1. Инструкция к гематоло...[14.Сен.2017]
2. Моечно-дезинфекционна...[08.Сен.2017]
3. Образ системы Medison...[04.Авг.2017]
4. CB-Doc Siemens Spirit[04.Авг.2017]
5. Practice 3000 (Практи...[03.Авг.2017]
6. Инструкция по эксплуа...[01.Авг.2017]
7. CLINODIGIT[25.Июл.2017]
8. Surgitron® FFPF EMC[21.Июл.2017]
9. Документация на устан...[21.Июл.2017]
10. AXYS service manual[18.Июл.2017]
1. Dim82[24.Сен.2017]
2. Anton63[24.Сен.2017]
3. MNV[24.Сен.2017]
4. njkgdfkgdljk[23.Сен.2017]
5. Smile[23.Сен.2017]
6. Maks7777[23.Сен.2017]
7. rem23[22.Сен.2017]
8. blalala[22.Сен.2017]
9. Sarkisyan[22.Сен.2017]
10. MikhaylovaKira[22.Сен.2017]
МастерБаку[393]
Serg74[141]
Dimitrius[122]
генаf[111]
Yulana34[93]
РОМУЛ[88]
madmac[85]
big[82]
naves[80]
rozzi70[75]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2017
