Дентальный рентгеновский аппарат 5д2
formДата: Пятница, 08.Фев.2013, 16:36 | Сообщение # 1
Стажер
У вас сообщений: 4
стоматолог
OFFлайн
Украина

Керчь
Сеть включается,при нажатии на пусковую кнопку,не работает рентгеновская трубка.Схему скачал ,но она не подходит, у меня без трансформаторная.Наверно были другие разработки.Кнопка работает,замыкает контакты.Что дальше проверять?Или где скачать нужную схему.Могу выслать фото внутренностей.

bvm53Дата: Пятница, 08.Фев.2013, 18:41 | Сообщение # 2
У вас сообщений: 374
инженер
OFFлайн
Российская Федерация

РФ
Других не было. Трансформатор в моноблоке. Для начала надо прочитать описание аппарата, оно вместе со схемой. Но сначала читают описание, а уже потом смотрят схему, а потом задают вопросы.

vadmorozДата: Суббота, 09.Фев.2013, 08:00 | Сообщение # 3
Участник
У вас сообщений: 217
медтехник
OFFлайн
Российская Федерация

Пригласить знающего рентгентехника,а самому не лезть дабы не внести дополнительную неисправность

bvm53Дата: Суббота, 09.Фев.2013, 19:25 | Сообщение # 4
У вас сообщений: 374
инженер
OFFлайн
Российская Федерация

РФ
Ну если не лезть, ничему не научишся. Просто лезть надо всегда осмысленно. Ты должен представлять, как это должно работать, потом смотреть что утебя не так и почему.

vadmorozДата: Воскресенье, 10.Фев.2013, 07:15 | Сообщение # 5
Участник
У вас сообщений: 217
медтехник
OFFлайн
Российская Федерация

Если каждый стоматолог будет лезть....

bvm53Дата: Воскресенье, 10.Фев.2013, 21:10 | Сообщение # 6
У вас сообщений: 374
инженер
OFFлайн
Российская Федерация

РФ
Извиняюсь, не посмотрел на специальность
Цитата (vadmoroz)
Если каждый стоматолог будет лезть....

Полностью поддерживаю

formДата: Понедельник, 11.Фев.2013, 13:22 | Сообщение # 7
Стажер
У вас сообщений: 4
стоматолог
OFFлайн
Украина

Керчь

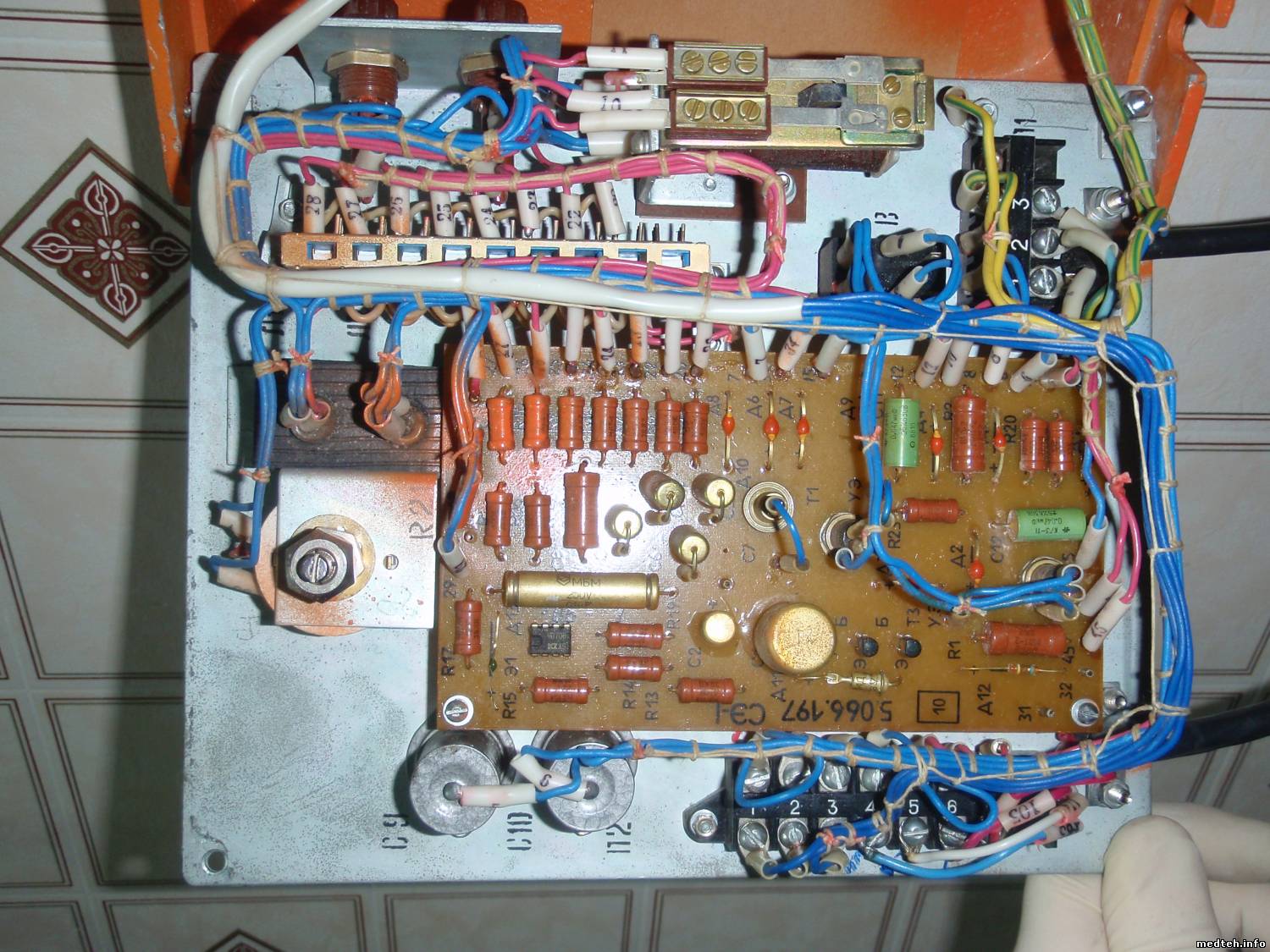

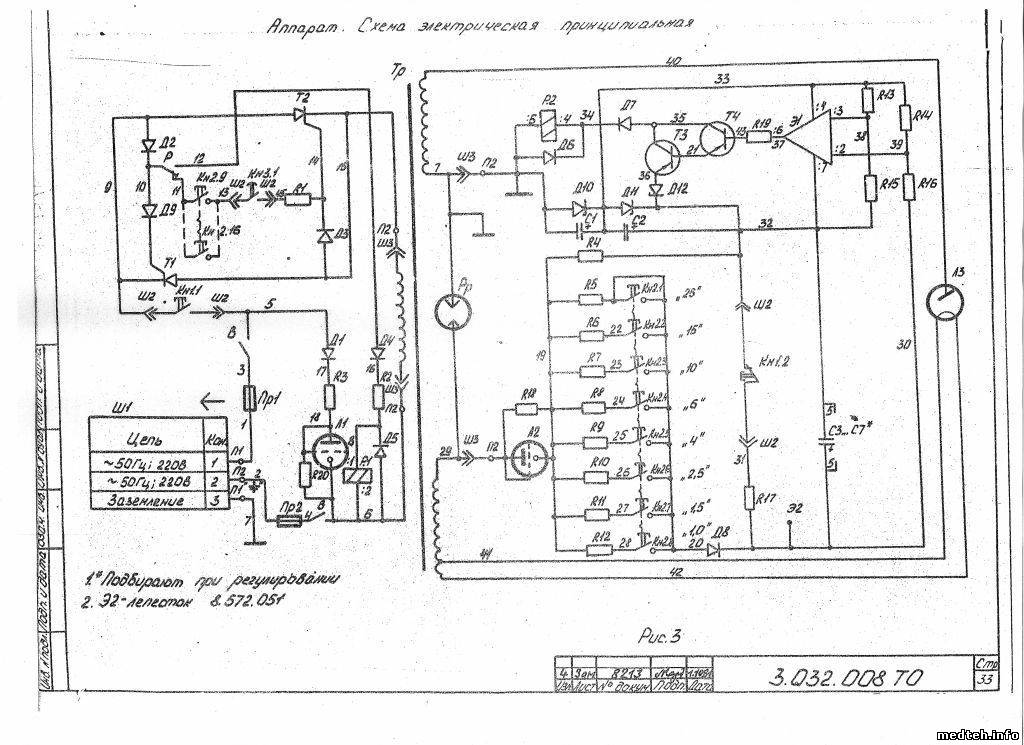

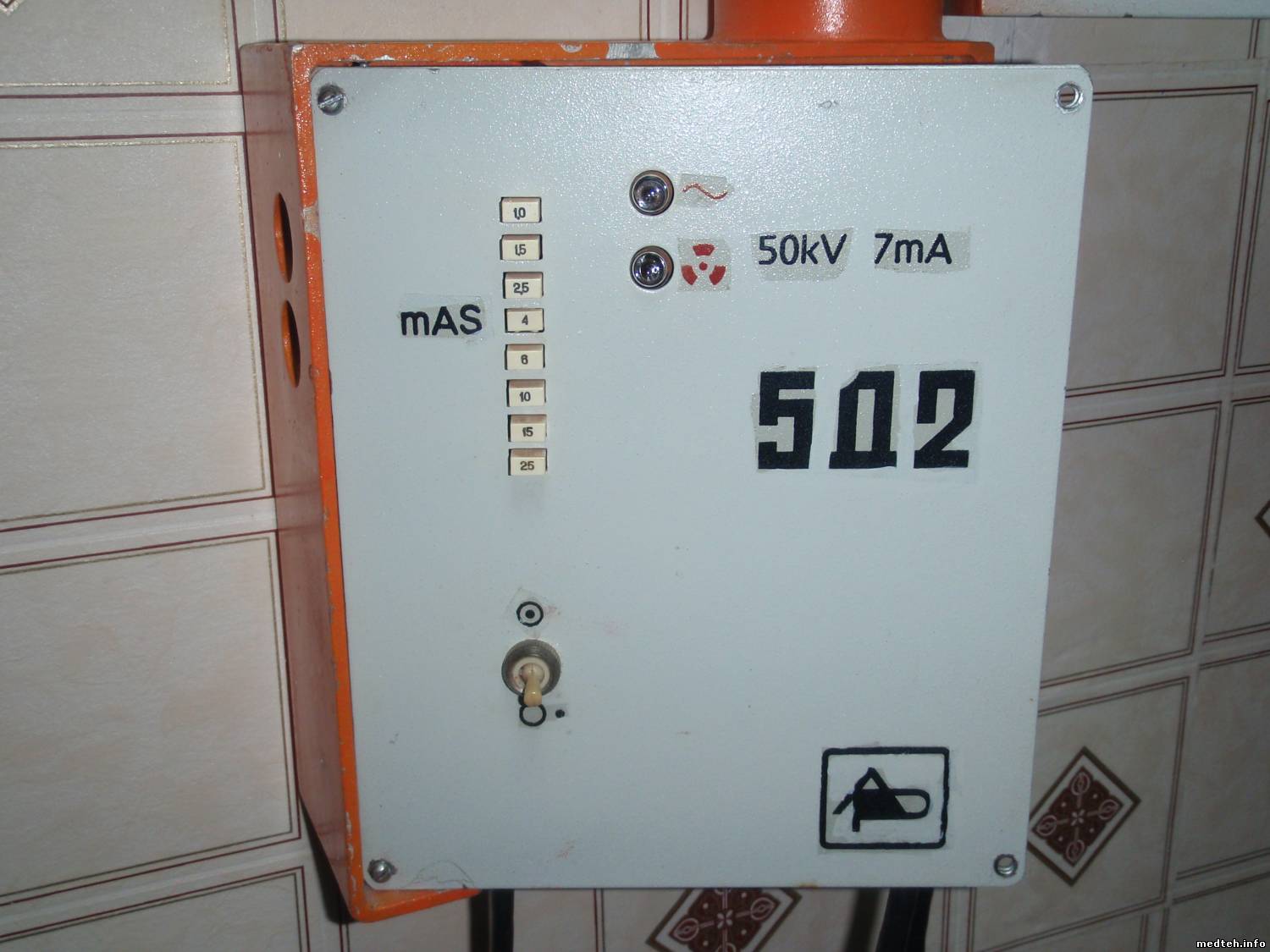

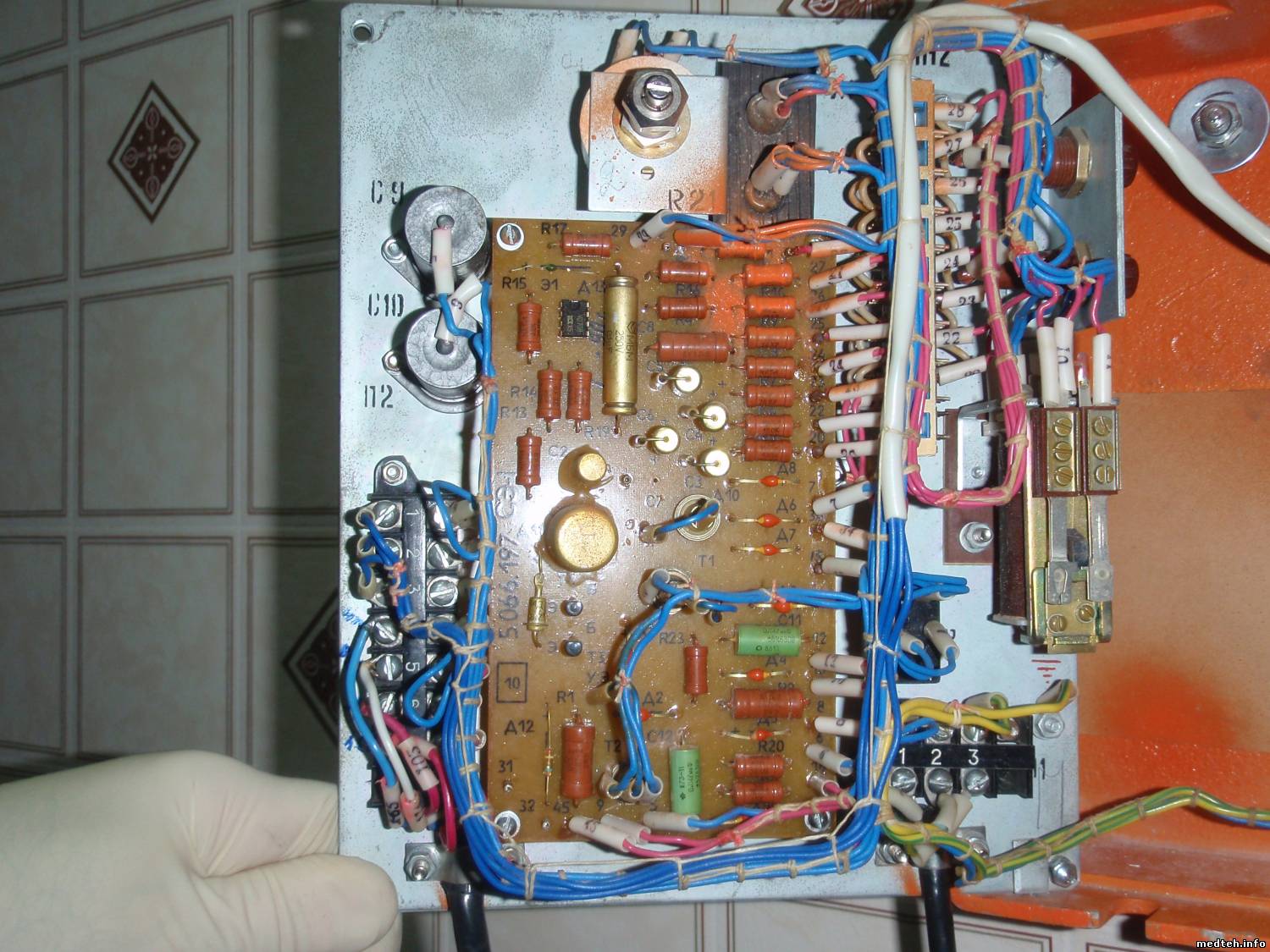

Вот фото ,схема без тс.

BrynzaДата: Понедельник, 11.Фев.2013, 15:07 | Сообщение # 8
Стажер
У вас сообщений: 12
Цифра в стоматологии
OFFлайн
Казахстан

Алматы
Аппарат подключен через стабилизатор?
Проверьте напряжение в сети, очень капризен к перепадам.
Актюбрентген, однако старый.


Сообщение отредактировал Brynza - Понедельник, 11.Фев.2013, 15:08

МастерБакуДата: Понедельник, 11.Фев.2013, 16:18 | Сообщение # 9
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
form, скажите ему спасибо и сдайте на металлолом . новый окупается через 3 - 6 месяцев.

pnpДата: Понедельник, 11.Фев.2013, 23:14 | Сообщение # 10


Киров (Вятка)
Долго молчал, думал разберетесь. Но вот вмешался, как то так получилось...
Цитата (form)
схема без тс.
(схему, кстати я выкладывал. но давно)
ответ был дан:
Цитата (bvm53)
Других не было. Трансформатор в моноблоке.

Какие Вам дать рекомендации...?
Давайте начнем с простейших.
Аккуратно снимите моноблок. Для этого нужно открутить один винт и приподнять муфту крепления. Осторожно, не потеряйте шарик и не уроните девайс, он увесистый! yes Затем достаньте разъем из штанги, он должен легко и непринужденно вытянуться на проводах. Вот в этом то месте часто провод и перемалывается. Вообще, проверьте целостность проводки по всей подвижной штанге от платы управления до моноблочного разъема. Проводов там немного, штук вроде бы пять, прозвонить недолго. Сделаете- отпишитесь. Будут другие простые рекомендации. Хотя, очень может быть они и не понадобятся.
Цитата (Brynza)
Аппарат подключен через стабилизатор?

- Поверьте на слово, не стоит "городить огород", не нужно здесь это устройство Этот дентальник прост и неприхотлив, как автомат Калашникова yes
Цитата (МастерБаку)
сдайте на металлолом . новый окупается через 3 - 6 месяцев.

- Не знаю, как в Баку, не могу судить. Но в обычной российской городской поликлинике новый дентальный аппарат очень долго не окупится, быть может вообще никогда. Да и не существует зачастую этого понятия- "окупаемость". Это же не частная клиника. yes

AVAMДата: Понедельник, 11.Фев.2013, 23:38 | Сообщение # 11
Завсегдатай
У вас сообщений: 297
инженер
OFFлайн
Российская Федерация

москва
Дополню сказанное выше.
Обычно неисправность в подгорании контактов реле. Осторожно почистите нулевой шкуркой 2 контактика реле.

BrynzaДата: Вторник, 12.Фев.2013, 07:18 | Сообщение # 12
Стажер
У вас сообщений: 12
Цифра в стоматологии
OFFлайн
Казахстан

Алматы
Цитата (pnp)
- Поверьте на слово, не стоит "городить огород", не нужно здесь это устройство Этот дентальник прост и неприхотлив, как автомат Калашникова

Горожу огород не от того, чтобы просто отписаться. Сталкивался с такой же проблемой с 6Д4. Проверил все варианты, кроме самого простого.

pnpДата: Вторник, 12.Фев.2013, 09:22 | Сообщение # 13


Киров (Вятка)
Brynza, не берусь судить о дентальном аппарате 6Д4. Даже не видел такой аппарат. По моим сведениям ни одного такого в области нет. Заинтересовался, забил в поисковик. Внешне- очень похож на 5Д2. А что у него внутри, это можно только догадываться. Фантазия наших инженеров- разработчиков безгранична, могли все что угодно изобразить.
Однако, 5д2 я маленько знаю. Это, можно сказать, классика жанра, вроде РУМ 20 или 12Ф7. Их и сейчас хватает, особенно в районах. Отработали- "мама не горюй" сколько, по 20- 25 лет, а где то и поболее того будет... yes И электросети там, наверно знаете, какие. КЭП только с большим "скрипом" проходят, что в общем то и неудивительно при таком почтенном возрасте, да и схемотехника на уровне 80-х годов прошлого века. В принципе, надо бы списывать, но..... Вот в этом самом НО все и дело. У нас, вообще, в Родном Отечестве нередко так. Короче, работают аппараты.
Ну да ладно, не о том речь.
Просто интерес разобрал. Вам, как я понимаю, приходилось ремонтировать 6Д4. Ну и что же там, внутри, в этом элегантном белом ящичке? Принципиалку глянуть, было бы замечательно. Знаете, порой интересно в меру своих скромных сил попробовать отследить ход конструкторской мысли. yes

formДата: Вторник, 12.Фев.2013, 09:45 | Сообщение # 14
Стажер
У вас сообщений: 4
стоматолог
OFFлайн
Украина

Керчь
Проверю провода и реле.

МастерБакуДата: Вторник, 12.Фев.2013, 10:27 | Сообщение # 15
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Цитата (pnp)
Это же не частная клиника.

тогда не понимаю почему врач сам занимается ремонтом?, не понимаю почему его до сих пор не списали? или уже списали дважды shok ?
Цитата (pnp)
Отработали- "мама не горюй" сколько, по 20- 25 лет, а где то и поболее того будет

Цитата (pnp)
в обычной российской городской поликлинике новый дентальный аппарат очень долго не окупится
позвольте не согласится . и не надо пытаться помочь . если его завтра током шибанёт - вы ответите ? diablo . и уж поверьте в 51 год он что-то заработал чтобы оплатить ремонт профессионалу. pnp, в ваших способностях и желании помочь никто не сомневается , но имхо не тот случай. bye2


Сообщение отредактировал МастерБаку - Вторник, 12.Фев.2013, 10:29

генаfДата: Вторник, 12.Фев.2013, 12:52 | Сообщение # 16
У вас сообщений: 611
медтехникl
OFFлайн
Российская Федерация

pnp, для Вас схема 6Д4


Сообщение отредактировал генаf - Вторник, 12.Фев.2013, 12:52

МастерБакуДата: Вторник, 12.Фев.2013, 12:57 | Сообщение # 17
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
генаf, как всегда на высоте! good pnp, теперь пошлёте form, покупать мультиметр ? blush

pnpДата: Вторник, 12.Фев.2013, 14:05 | Сообщение # 18


Киров (Вятка)
генаf, большое спасибо. Вечером посмотрю внимательней. Сейчас работаю, немного не до этого.
МастерБаку, себе бы купить мультиметр. Серьезно, кроме шуток. Окончательно раздолбал последний стрелочный ТЛ, еще с тех лохматых времен. Жалко.. Посмотрел в Сети, есть комбинированный, не знаю.. Шкала не очень нравится. Да и как в работе будет?
Вы конечно правы. Пироги должен печь пирожник а сапоги тачать сапожник. Случаются конечно и исключения из общего правила, правда редко. Но вот, как то стало жалко человека. Прошу не бить сильно, особенно ногами. Помните, как Пашу Эмильевича из романа "Двенадцать стульев".
Да и не думаю, что будет большая беда, если человек проверит целостность пяти проводов и визуально оценит наличие накала на трубке.

МастерБакуДата: Вторник, 12.Фев.2013, 14:08 | Сообщение # 19
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Цитата (pnp)
визуально оценит наличие накала на трубке.
это как ? shok Серьезно, кроме шуток.

pnpДата: Вторник, 12.Фев.2013, 15:47 | Сообщение # 20


Киров (Вятка)
Цитата (МастерБаку)
это как ?

-Просто.
Сворачиваешь пластиковый тубус. Становится видно выходное окно моноблока. Оно выполнено из прозрачного орг. стекла. Жмешь кн. снимков до упора. В момент снимка хорошо видно свечение нити накала. Есть проблемка инд. защиты от иониз. излучения, но вообщем то это и не проблема вовсе. Например можно спрятаться в пультовую, а трубу повернуть таким образом, что бы было все видно. Еще вариант- одеть просвинцованный "бронежилет" и отойти подальше, насколько хватит провода (защита расстоянием). В конце концов можно снять процесс на камеру мобильника. Я не пробовал последний вариант, но думаю, что все получится. Кстати если хотите могу снять учебный видеофильм и выложить в Сеть.

МастерБакуДата: Вторник, 12.Фев.2013, 15:56 | Сообщение # 21
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Цитата (pnp)
Сворачиваешь пластиковый тубус. Становится видно выходное окно моноблока. Оно выполнено из прозрачного орг. стекла. Жмешь кн. снимков до упора. В момент снимка хорошо видно свечение нити накала.
жесть !
shok

МастерБакуДата: Вторник, 12.Фев.2013, 15:59 | Сообщение # 22
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Цитата (pnp)
Кстати если хотите могу снять учебный видеофильм и выложить в Сеть.
не надо !
Цитата (pnp)
одеть просвинцованный "бронежилет"
а глаза ?
Цитата (pnp)
Есть проблемка инд. защиты от иониз. излучения, но вообщем то это и не проблема вовсе.
unknown

pnpДата: Вторник, 12.Фев.2013, 16:16 | Сообщение # 23


Киров (Вятка)
- Не надо, так не надо. Как скажите.
Цитата (МастерБаку)
а глаза ?

Наблюдайте сквозь просвинцованное стекло, сделайте видеосъемку. Обещаю, что видеокамере ничего не будет. Есть и др. варианты. Например поставить зеркало. Вообще, не стоит панически боятся рентген. излучения. Помнить нужно, меры защиты применять тоже нужно, а вот паниковать не стоит. Уверяю Вас, находиться в рентген. кабинете даже в процедурной, даже в момент съемки далеко не тоже самое, что находиться рядом с четвертым энергоблоком Чернобыльской АЭС.
И известная поговорка: "Если хочешь быть отцом, обмотай свой ........ свинцом" не про случай с дентальником.


Сообщение отредактировал pnp - Вторник, 12.Фев.2013, 16:19

МастерБакуДата: Вторник, 12.Фев.2013, 16:22 | Сообщение # 24
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Цитата (pnp)
известная поговорка: "Если хочешь быть отцом, обмотай свой ........ свинцом"
актуально в чернобыле rofl
правильнее "Если хочешь быть отцом, обмотай свои ........ свинцом"

pnpДата: Вторник, 12.Фев.2013, 16:24 | Сообщение # 25


Киров (Вятка)
Цитата (МастерБаку)
жесть !

-Жесть, так жесть. Вам, наверно, виднее. yes
Не практикуйте эту методику. И все будет просто зашибись!

МастерБакуДата: Вторник, 12.Фев.2013, 16:32 | Сообщение # 26
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
исправность головы проверяю иначе. в момент излучения она гудит - ощущается рукой, плёнка чернеет , тестер показывает напряжение, лампочка, включённая вместо головы- светится, это касается не высокочастотных.

pnpДата: Вторник, 12.Фев.2013, 16:33 | Сообщение # 27


Киров (Вятка)
Кстати, в Питере преподаватель военно-медицинской академии говорил, что красное винишко очень неплохо выводит радионуклиды из организма. Не думаю, что бы цинично обманывал, дабы все слушатели спились. Так, что стаканчик на сон грядущий и все в ажуре!

МастерБакуДата: Вторник, 12.Фев.2013, 16:40 | Сообщение # 28
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
после такой проверки как в сообщении 20 стакана будет мало ! biggrin и где вы видели красное вино из винограда ? тут зарплаты не хватит ! yes drinks

pnpДата: Вторник, 12.Фев.2013, 16:41 | Сообщение # 29


Киров (Вятка)
А если пробой? Гудеть моноблок будет. А вот мне несколько раз удавалось изложенным методом визуально определить газующую трубку. Просто видно. Тестер, лампочка- хорошо. Правда, в случае с лампой МАС- реле работать не будет. Можно и рентгентестер задействовать. Одно другое дополняет но, думаю, не исключает.

МастерБакуДата: Вторник, 12.Фев.2013, 16:44 | Сообщение # 30
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Цитата (pnp)
А если пробой? Гудеть моноблок будет.
предохранитель летит , свист, в итоге всё равно голову менять .

pnpДата: Вторник, 12.Фев.2013, 16:50 | Сообщение # 31


Киров (Вятка)
Цитата (МастерБаку)
тут зарплаты не хватит !

Ну что же, придется перейти на AQUA VITA. Тоже вроде бы не плохо.

МастерБакуДата: Вторник, 12.Фев.2013, 16:55 | Сообщение # 32
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
сейчас модератор придёт , навешает и уйдёт ! shok

levschaДата: Вторник, 12.Фев.2013, 17:56 | Сообщение # 33
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
у старшей ,до сих пор валяется такая бышка,правда не знаю в каком состоянии,но на вид новенькая...в Сочи таких аппаратов уже и нет,собственными руками глумился над рабочим аппаратом,разбирая его на лом года 3 назад unknown

Сообщение отредактировал levscha - Вторник, 12.Фев.2013, 18:05

formДата: Среда, 13.Фев.2013, 11:20 | Сообщение # 34
Стажер
У вас сообщений: 4
стоматолог
OFFлайн
Украина

Керчь
обрыв провода в штанге.Решено.

attacheДата: Среда, 13.Фев.2013, 11:41 | Сообщение # 35
Техник
У вас сообщений: 301
инженер
OFFлайн
Российская Федерация

Донецк-Москва
form,автору темы после решения проблемы нужно не только написать как разрешилась проблема, но и поставить отметку РЕШЕНО на теме.

МастерБакуДата: Среда, 13.Фев.2013, 20:47 | Сообщение # 36
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Цитата (pnp)
Вообще, проверьте целостность проводки по всей подвижной штанге от платы управления до моноблочного разъема. Проводов там немного, штук вроде бы пять, прозвонить недолго.

Цитата (form)
Проверю провода и реле.

Цитата (form)
обрыв провода в штанге.Решено.

pnp, ну что сказал он вам спасибо ? а вы старались . - без комментариев

pnpДата: Четверг, 14.Фев.2013, 08:18 | Сообщение # 37


Киров (Вятка)
Цитата (МастерБаку)
ну что сказал он вам спасибо ?

- Наверно не заслужил благодарности. Бывает.
А может просто не время. Вот занесет меня нелегкая в славный город Керчь, уважаемый доктор рентгеновский снимок со скидкой сделает! biggrin

211056tixДата: Пятница, 15.Фев.2013, 17:43 | Сообщение # 38
Стажер
У вас сообщений: 6
инженер
OFFлайн
Российская Федерация

Кировская обл
Всем привет!
Стажер, Вы сделали проверки, рекомендованые Мастером?
Повторю коротко еще раз (если вдруг что непонятно):
1. Проверь работу кнопки снимков и целостность кабеля от кнопки до аппарата. Для этого:
-выключи аппарат, отключи от сети,
-открой панель управления,
-тестером стань на панель подключения кабеля от кнопки снимков, нажимай кнопку и смотри на
прибор.
Если все норма, переходим к п.2:
2. Проверь наличие накала на трубке:
-скрути пластмассовый тубус с моноблока,
= если кнопка в пультовой с рентгенозащитным окном - разверни моноблок к окну так, чтобы
видно выходное окошко моноблока (то же самое - если есть Rg-защитная ширма),
= если этого нет - моноблок положи на подставку окошком от себя, накрой накрой Rg-защитным
фартуком, передником и т.д.,возми в руку зеркало и поставь так, чтобы в зеркало было видно
окошко моноблока,
-включи аппарат, сделай снимок. При нажатии кнопки в окошке моноблока должно появиться
желто-оранжевое свечение. Если свечение есть - должно появиться Rg-излучение (при
условии, если Rg-трубка не "газует" и не нарушен вакуум), сделай снимок на пленку, касету.
-если свечения нет - в открытом аппарате на панеле подключения кабеля моноблока к
аппарату П2 замерь напряжение, подаваемое в моноблок на первичную обмотку
трансформатора ( на схеме-выход с Т2 и провод 6).Стань пибором в эти точки и нажми кнопку
снимков. Если напруга идет - далее как у Мастера в сообщении#10 - снимай моноблок и т.д.

Сообщите результат- далее будет видно.Схему на всякий высылаю.
Удачи.


Сообщение отредактировал 211056tix - Пятница, 15.Фев.2013, 17:44

pnpДата: Суббота, 16.Фев.2013, 00:47 | Сообщение # 39


Киров (Вятка)
Уважаемый 211056tix, вопрос по всей видимости полностью исчерпан. Автор получил рекомендации, аппарат запустил и ушел не попрощавшись. Ветку можно прихлопнуть. yes

Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » Дентальный рентгеновский аппарат 5д2 ([ok]Не работает рентгеновская трубка)
  • Страница 1 из 1
  • 1
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Стерилизатор паровой ...[GarilL (29.Мар.2024)]
2. Универсальный дозимет...[armangrad (29.Мар.2024)]
3. Стоматустановка Chira...[ivan66 (29.Мар.2024)]
4. Анализатор иммунофере...[pmtlab (29.Мар.2024)]
5. Программа eFilm[Serg88 (28.Мар.2024)]
6. УЗИ Mylab 50 ф.ESAOTE...[valentin17 (28.Мар.2024)]
7. Источник света (освет...[РемБаза (28.Мар.2024)]
8. Анализатор биохимичес...[Crossword (27.Мар.2024)]
9. Стерилизатор паровой ...[homen (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. Сервисный мануал пере...[07.Мар.2024]
3. Hitachi Noblus TECHNI...[07.Мар.2024]
4. Руководство Пользоват...[06.Мар.2024]
5. Сервисная инструкция ...[01.Фев.2024]
6. Сервисный мануал Sysm...[11.Янв.2024]
7. УЗТ 1.07Ф (схемы)[06.Дек.2023]
8. ПО для OEC 9800 9900 ...[04.Ноя.2023]
9. мануал[31.Авг.2023]
10. GE OEC 9900 Сервисные...[23.Авг.2023]
1. Suzumi[29.Мар.2024]
2. KrakenMup[29.Мар.2024]
3. Биггиз123[28.Мар.2024]
4. RestorG[28.Мар.2024]
5. vmpprogr[28.Мар.2024]
6. semen81[28.Мар.2024]
7. kostushka[27.Мар.2024]
8. Avames[27.Мар.2024]
9. vyugov[27.Мар.2024]
10. avch[27.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
