Ап-т рентгеновский диагност. Axiom Iconos R200 ф.Siemens
УфамедДата: Пятница, 22.Фев.2013, 10:14 | Сообщение # 1
Стажер
У вас сообщений: 5
Ufa, инженер
OFFлайн
Российская Федерация

Ufa
Здравствуйте, уважаемые коллеги!
Разрешите воспользоваться возможностью и попросить помочь в решении проблемы.
Аппарат телеуправляемый рентгеновский диагностический Axiom Iconos R200 от бреда Siemens, 2009 г.в., в настоящее время не функционирует, ошибка 152/32 , движение стола пациента, наклон трубки идёт короткими рывками, с звуковым сопровождением. На плате D2, модуля стола, горит светодиод В10, указывающий на общую ошибку или ошибку связанную с WDT, что это я не могу понять.
Прошу вас по возможности оказать техническую поддержку с диагностированием подобной ошибки, такая проблема возникла одновременно на двух имеющихся у нас аппаратах Iconas R200. Официальная сервисная служба Siemens-а разводит только руками и предлагает приехать на платную диагностику, одна надежда на вас.

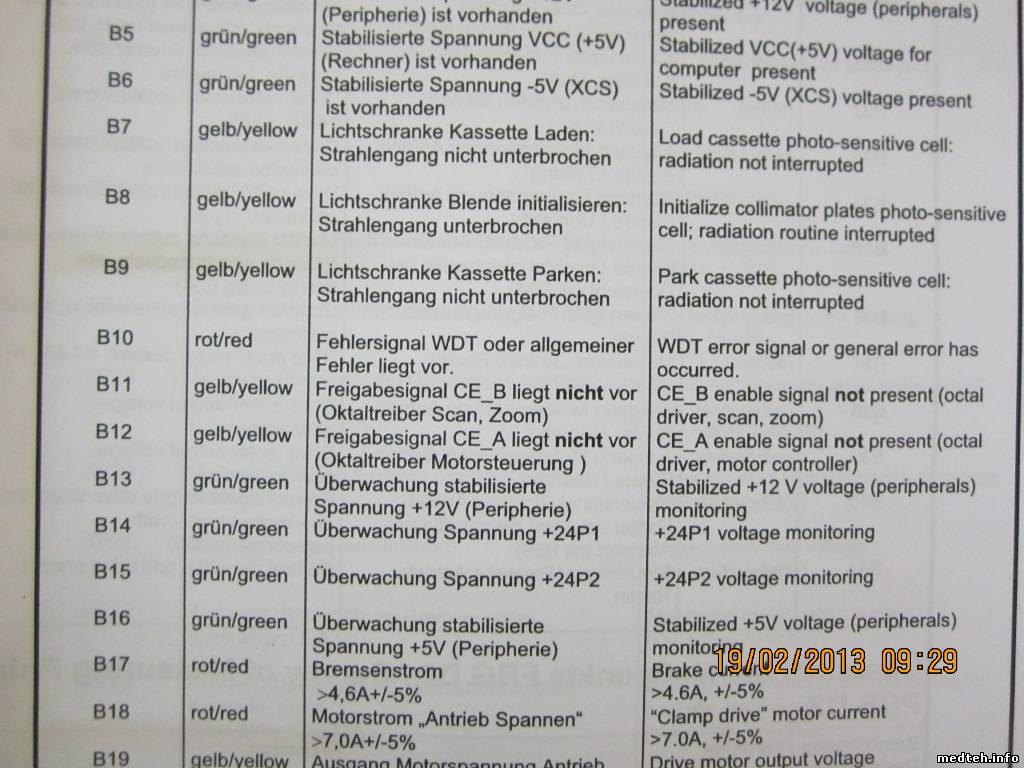

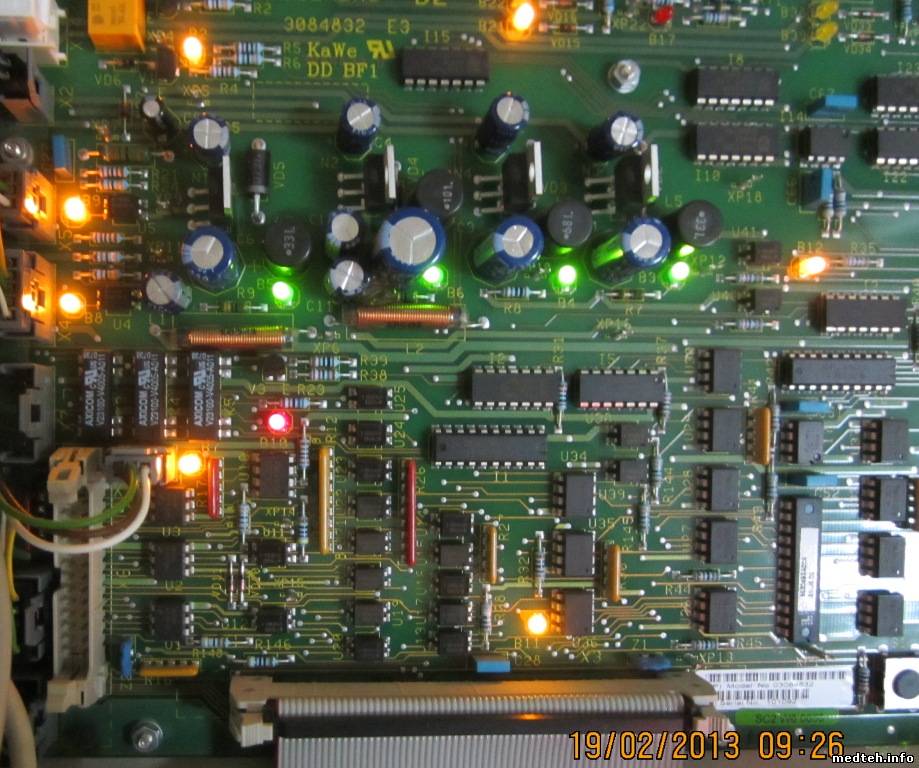

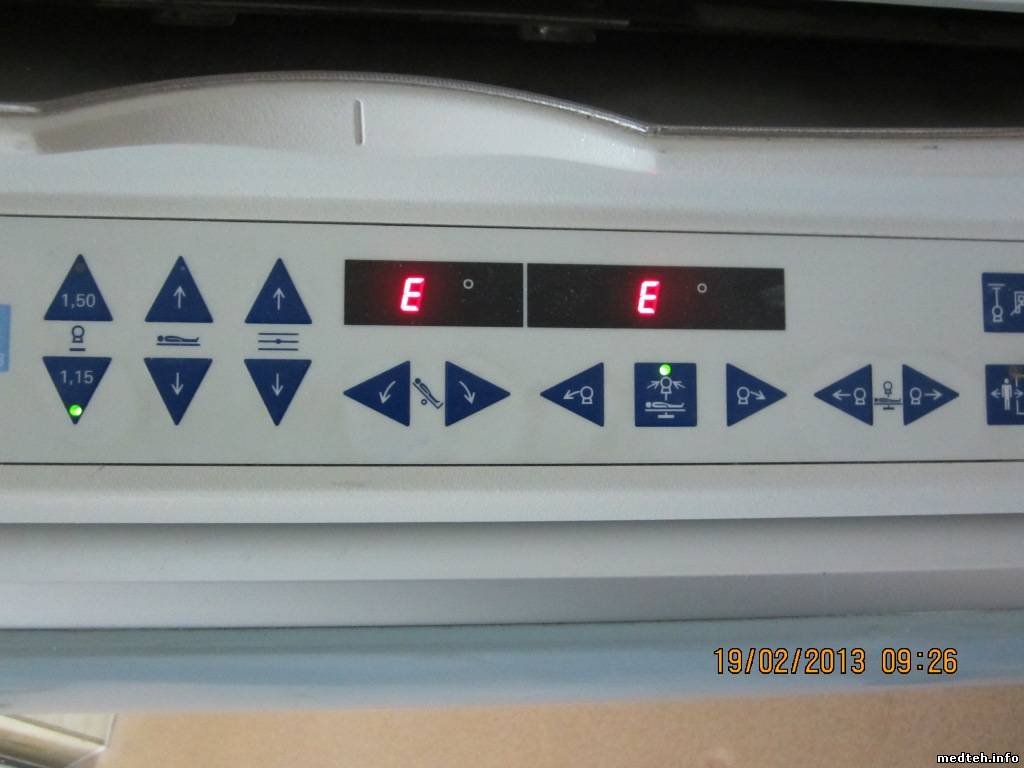

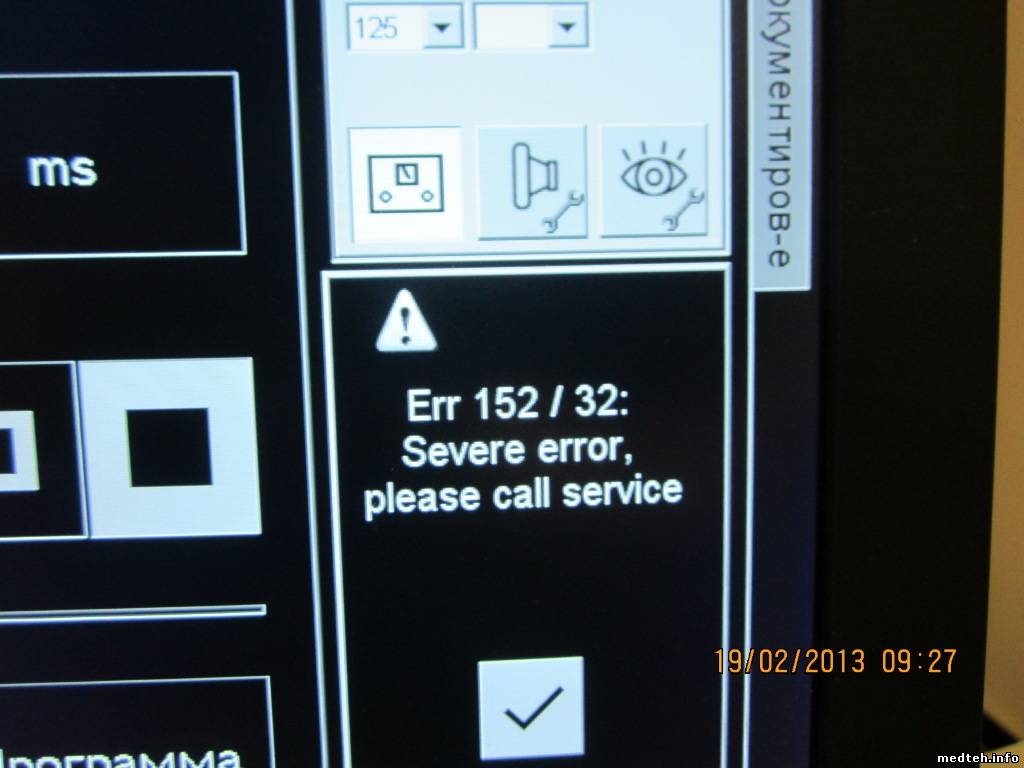

Фото ошибок выложил.

olegpДата: Пятница, 22.Фев.2013, 21:54 | Сообщение # 2
Участник
У вас сообщений: 205
Инженер
OFFлайн
Российская Федерация

Набережные Челны
Вот цитата с англоязычного форума по-сути Вашей проблемы:

Error 152/032

Meaning:
Basic unit: Customer display, drive blocked.
A drive was controlled several times and the error "No Movement" was detected.

Reason, Cause:
- With control from the basic unit, potentiometer monitoring has detected an error. But the drive that is controlled does not move.
- Follow-up error to 900/032 and 128/032.
- The 900/032 and 128/032 errors block the drive only until the error is acknowledged.
- Switching the system off and back on corrects this error. In this way, it is possible to move to the floor or to the wall with the unit with the potentiometers that were mechanically out of mesh, when the customer continues to acknowledge the error message.

Action:
This is a follow-up error. The error message that is present prior to the 1st occurrence of the error indicates the actual error.

It seems that one of the three position potentiometers (table tilt, column longitudinal or spotfilm device longitudinal movements) is defective.
Since, as you say, it happens when you try to lower/raise the table, then most probably the table tilt pot is defective or mechanically damaged.

The error 152/032 is not the actual error message, but is a follow-up message. If you read the error-log you will find another message that points to the defective pot. The defective pot needs to be replaced and the respective movement must be re-adjusted with the new pot installed.


Или потенциометры контроля положения, или клинит механика (грязь, нет смазки и т.п.).
Потенциометры проверьте осциллоскопом (броски и провалы во время движения на средней ноге). Засеките положение вала !!!
Берите у Сименсов - быстро и не Китай.


Сообщение отредактировал olegp - Суббота, 23.Фев.2013, 19:55

УфамедДата: Пятница, 22.Мар.2013, 19:44 | Сообщение # 3
Стажер
У вас сообщений: 5
Ufa, инженер
OFFлайн
Российская Федерация

Ufa
olegp!
Благодарю Вас за Ваше участие в решении нашей проблемы!
Действительно, после того как был найден осциллограф, мне удалось определить неисправность аппарата. Был заменен многооборотный (10-ти) потенциометр на 5 кОм, правда пока только на китайский аналог (Bourns), то что смог купить в магазине. Ошибка устранилась, все пока работает. Заказываем рекомендованные производителем запчасти в Сименсе, надеюсь после замены все будет работать.

rinzhakДата: Четверг, 06.Июн.2013, 16:05 | Сообщение # 4
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан

Петропавловск
Цитата (Уфамед)
Был заменен многооборотный (10-ти) потенциометр на 5 кОм, правда пока только на китайский аналог (Bourns)

не поделитесь маркировкой китайского аналога? blush

dozer-Дата: Воскресенье, 06.Апр.2014, 18:51 | Сообщение # 5
Участник
У вас сообщений: 176
Сервисный инженер
OFFлайн
Российская Федерация

Сергиев Посад
На аппарате плавающие ошибки 711/080,413/080,612/080,526/240,401/080,343/048,422/080,119/080
Вываливаются после экспозиции,бывает после каждого снимка,а бывает после 20, нет не какой тенденции. Пробовадл с экспонометром,так и без,с решеткой и без неё.на платах аварийные диоды не горят. Аппарату 12 лет,трубу не меняли
В последнее время часто 711 вываливается, по кодам ошибки типо пробой трубки

dozer-Дата: Понедельник, 14.Апр.2014, 15:27 | Сообщение # 6
Участник
У вас сообщений: 176
Сервисный инженер
OFFлайн
Российская Федерация

Сергиев Посад
Вопрос снят, нашёл проблему.

SergiumДата: Понедельник, 16.Май.2016, 14:47 | Сообщение # 7
Стажер
У вас сообщений: 16
Медтехник широкого профиля
OFFлайн
Российская Федерация

Салехард
Помогите разобраться - при включении питания не включатся стол (не горит ни один индикатор на столе), на пульте управления
сообщения (сверху вниз) - "SIEMENS ICONOS", "BOOTSOFTWARE" и "Connect". Справа от последней бегут точки.
Продолжаться это может долго, аппарат ни на что не реагирует, ошибок не выдает. Стол находится в начальном положении.
Изначально была ошибка 152/032, после перезагрузки перевели стол в начальное положение,
после новой перезагрузки стол больше не включился.

rinzhakДата: Понедельник, 16.Май.2016, 14:54 | Сообщение # 8
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан

Петропавловск
stop не включен?

SergiumДата: Вторник, 17.Май.2016, 06:12 | Сообщение # 9
Стажер
У вас сообщений: 16
Медтехник широкого профиля
OFFлайн
Российская Федерация

Салехард
Цитата rinzhak ()
stop не включен?
Нет, проверили. Проверили предохранители, какие нашли, все целы. Больше мыслей нет ((
На платах управления высвечиваются коды "0.0." на одной и "2" на другой.
.

Выставили в начальное положение вручную, на панели управления при включении стали промаргивать тестовые индикаторы. После загрузки панель остается мертвая.

andrey1010Дата: Понедельник, 06.Июн.2016, 11:28 | Сообщение # 10
Стажер
У вас сообщений: 31
сервисный инженер
OFFлайн
Российская Федерация

Москва
В аппарате кассетоприемник через раз кассеты принимает маленькие. И только в горизонтальном положении.

Malvina111Дата: Пятница, 14.Окт.2016, 11:30 | Сообщение # 11
Стажер
У вас сообщений: 8
инженер
OFFлайн
Российская Федерация

Москва
Кому надо платы на аппарат AXIOM Iconos 200 почти весь набор из генератора включая IGBT почта myhouse1@rambler.ru

rinzhakДата: Пятница, 14.Окт.2016, 17:05 | Сообщение # 12
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан

Петропавловск
Цитата Malvina111 ()
Кому надо платы на аппарат AXIOM Iconos 200 почти весь набор из генератора включая IGBT почта myhouse1@rambler.ru

год выпуска какой? до 2014 или позднее?

Malvina111Дата: Суббота, 15.Окт.2016, 12:42 | Сообщение # 13
Стажер
У вас сообщений: 8
инженер
OFFлайн
Российская Федерация

Москва
Конечно, до 2014, аппарат был демонтирован года три назад в гос. поликлинике списывают через 7 лет как по маслу вот и считайте 2016 минус 3 и минус 7 получается 2007-2009 год выпуска, если интересно, то могу фотки прислать на платах, скорее всего, есть год исполнения.

Pana1999Дата: Четверг, 16.Фев.2017, 20:51 | Сообщение # 14
Заглянувший
У вас сообщений: 2
Инженер
OFFлайн
Российская Федерация

Санкт-Петербург
dozer-, подскажите, а в чём было дело в Вашем случае?

rinzhakДата: Четверг, 16.Фев.2017, 20:58 | Сообщение # 15
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан

Петропавловск
Цитата Pana1999 ()
dozer-, подскажите, а в чём было дело в вашем случае?
Первое, что приходит на ум - зашёл под сервисной ПО, и снял все ошибки хотя может и что-то по интереснее ...

PavrusДата: Вторник, 27.Июн.2017, 08:52 | Сообщение # 16
Стажер
У вас сообщений: 20
электромеханик
OFFлайн
Российская Федерация

Павлово
Здравствуйте!
Подскажите, пожалуйста, Err 426 (стол заблокирован)? В документации написано, что проблемы с 15В, их проверил всё в порядке.

PavrusДата: Пятница, 08.Дек.2017, 11:35 | Сообщение # 17
Стажер
У вас сообщений: 20
электромеханик
OFFлайн
Российская Федерация

Павлово
Здравствуйте!
Аппарат перестал принимать кассеты (выплевывает обратно), принимает только одну 18х24 и то в одном положении.
Подскажите, пожалуйста, в чём может быть причина?

HWMasterДата: Суббота, 09.Дек.2017, 10:30 | Сообщение # 18
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация

USSR
Как вариант: буковки в кассетоприемнике...
Там оптронные датчики стоят.
Ошибок при этом не выдает?

PavrusДата: Четверг, 14.Дек.2017, 09:51 | Сообщение # 19
Стажер
У вас сообщений: 20
электромеханик
OFFлайн
Российская Федерация

Павлово

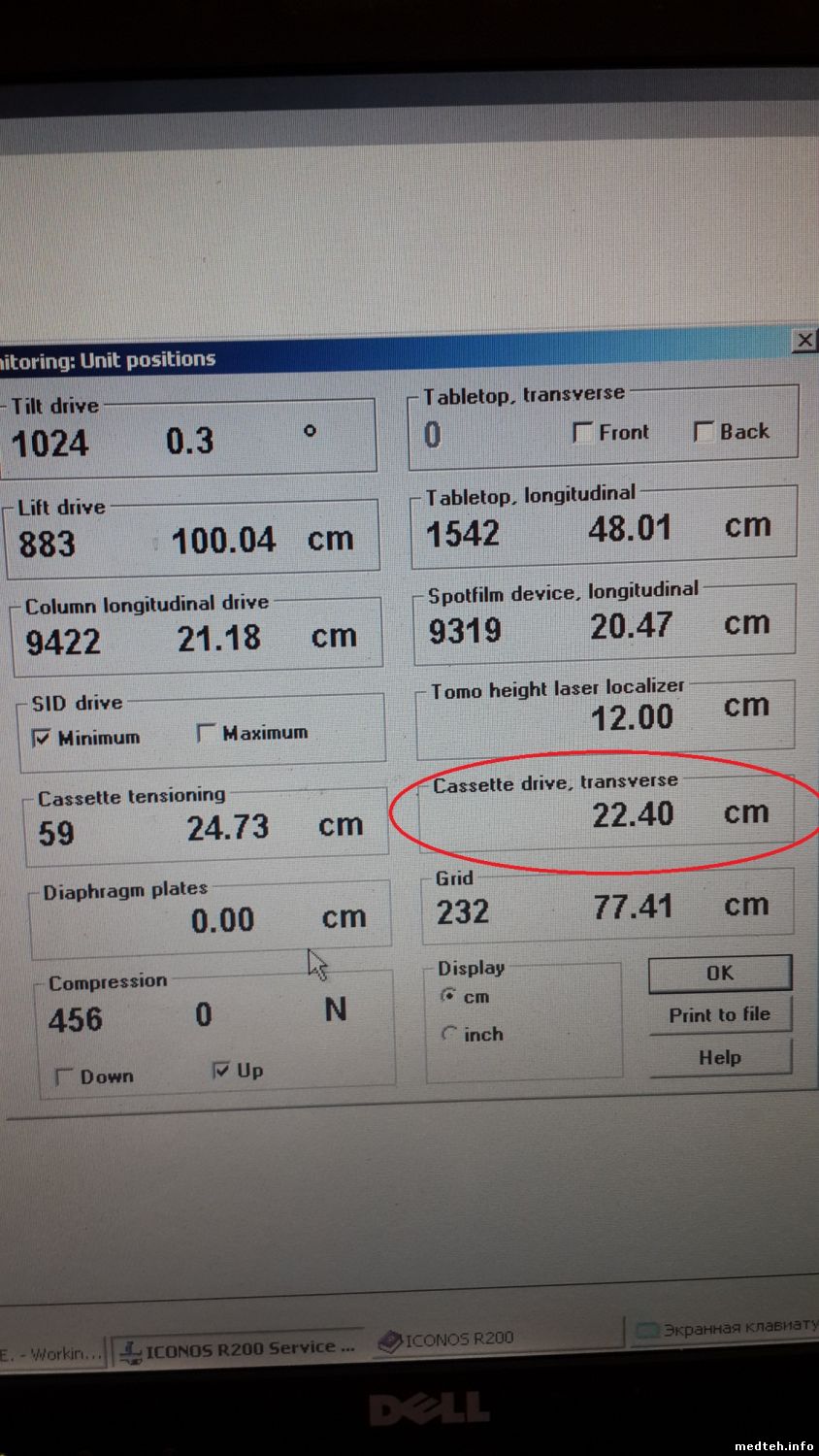

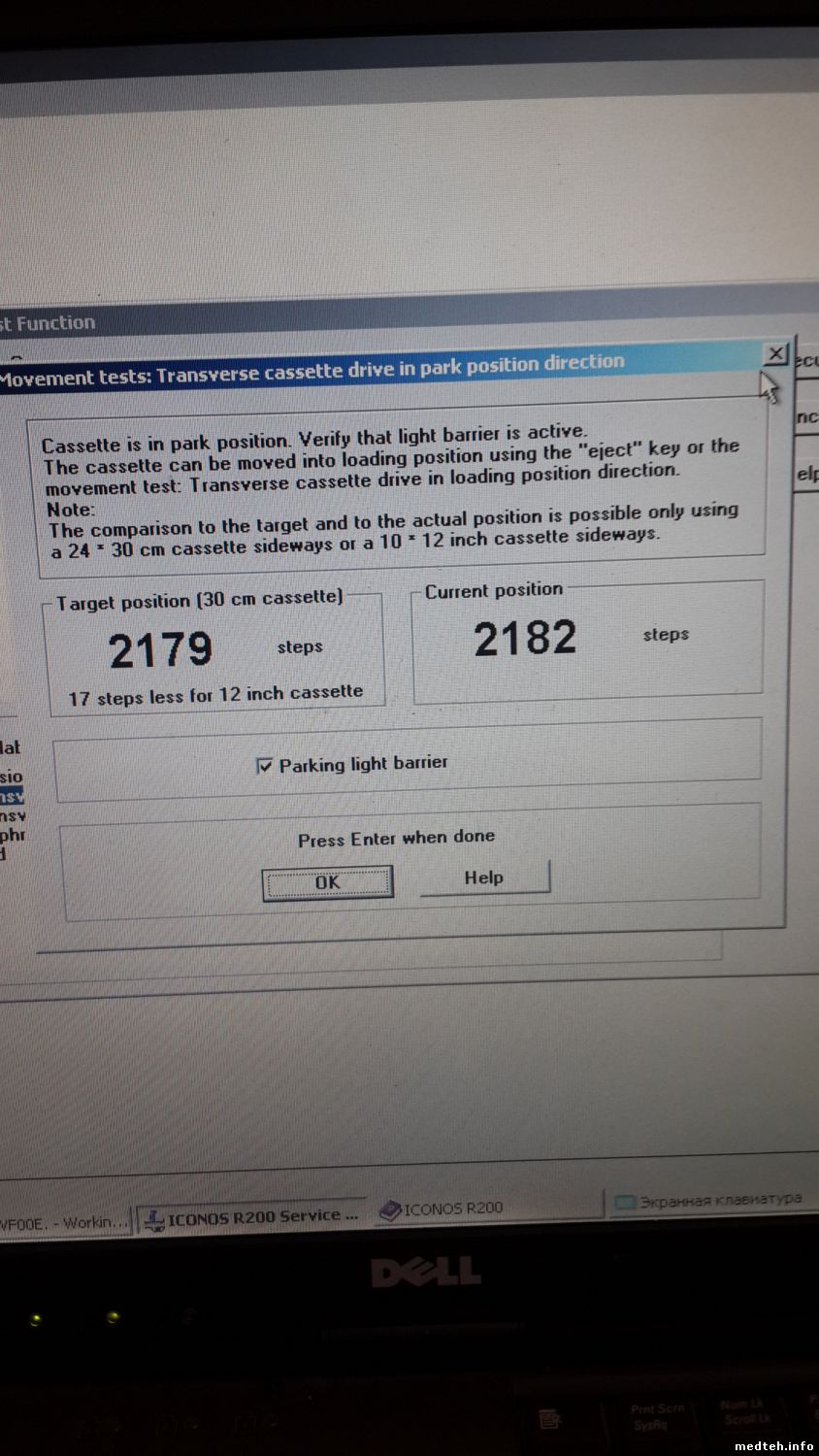

Ошибок не выдаёт. Кассеты принимает 18х24 если положить в длину 24мм и кассету 40х30 если в длинну 30мм . Начиналась все с того, что кассеты он принимал только когда стол в лежачем положении. Затем заменили ремни начал принимать все кассеты кроме одной, решили оставить потому, что кассету используем 30х40, а её он принимал. Прошла неделя принимать перестал.Резистор проверили, размер выдает правильный, энкодер импульсы тоже выдает, что ему не нравится ни как понять не можем.Единственно что размер в см на фото не соответствует размеру кассеты? Может двигатель М2 который доставляет кассету? Кассету он везет, но если убрать скорость до минимума начинает вставать хотя импульсы на него подаются. На скорости заедание нет.

HWMasterДата: Воскресенье, 24.Дек.2017, 17:25 | Сообщение # 20
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация

USSR
Error No. 330 of AP ID 48

Meaning:

Spotfilm device: Timeout error of power supply.

Reason, Cause:

The error is found when the tension jaws are opened. The tension jaws have not reached their position within approx. 2 seconds. Timeout. Only opening and not closing of the tension jaws is monitored by the SW.

Action 1 Error sporadic:

- Was the speed adjusted previously? If the speed has been adjusted too slow; repeat the adjustment routine.
- Actual value sensing of the R3 potentiometer sporadically defective. Check the actual value using the SSW Diagnostic/ Tests/ Monitoring/ Monitoring: Unit Positions.
- Check the R3 potentiometer for tension jaws, cables, connectors on D41 board.
- + 5 V power supply voltage to potentiometer?
- Check movement using the SSW Diagnostic/ Test/ Movements with Service Buttons/ Spotfilm device: Movements with Service Buttons.
- Adjust the mechanical parts (easy movement), it may be necessary to replace them.

Action 2 Static error:

- Was the speed adjusted previously? If the speed was adjusted too slow, repeat the adjustment routine.
- Fuse M1 (F6 in the ICONOS R200, F4 in the ICONOS R100) for tension jaw drive and cassette transport defective?
- Check to determine if there is a foreign object in the spotfilm device.
- Check the R3 potentiometer for tension jaws, cables, the connectors on the D41 board.
- Check the cables to the M3 motor for the tension jaws.
- Check the R3 potentiometer for tension jaw, mechanically not meshed.
- Replace the D2 board.
- Check movement using the SSW Diagnostic/ Test/ Movements with Service Buttons/ Spotfilm device: Movements with Service Buttons.
- Replace the M3 tension jaw motor.
- Adjust the mechanical parts (easy movement), it may be necessary to replace them.

NGKBДата: Понедельник, 21.Окт.2019, 14:27 | Сообщение # 21
Стажер
У вас сообщений: 18
инженер
OFFлайн
Российская Федерация

Новомосковск
dozer-, добрый день!
Подскажите, как удалось справиться с ошибкой 119/080.

nord200870Дата: Суббота, 28.Мар.2020, 03:03 | Сообщение # 22
Стажер
У вас сообщений: 8
медтехник
OFFлайн
Российская Федерация

южно-сахалинск
Добрый день коллеги.
Аппарат Axiom Iconos R200. Остановился стол в вертикальном положении.
Как вернуть его в горизонтальное положение?
И где можно скачать сервисную документацию?
Если у кого-нибудь есть поделитесь, пожалуйста, на почту: nord200870@mail.ru

omt-74Дата: Воскресенье, 29.Мар.2020, 09:11 | Сообщение # 23
Завсегдатай
У вас сообщений: 252
инженер
OFFлайн
Российская Федерация

???
nord200870, Вы бы хоть код ошибки написали, а то может у Вас просто красная кнопка нажата на пульте или на столе.

Сообщение отредактировал omt-74 - Воскресенье, 29.Мар.2020, 09:12

nord200870Дата: Понедельник, 30.Мар.2020, 23:39 | Сообщение # 24
Стажер
У вас сообщений: 8
медтехник
OFFлайн
Российская Федерация

южно-сахалинск
Извините упустил. Код ошибки на пульте оператора Е555/032 на столе моргает индикаторы Е

omt-74Дата: Вторник, 31.Мар.2020, 18:08 | Сообщение # 25
Завсегдатай
У вас сообщений: 252
инженер
OFFлайн
Российская Федерация

???
Е555/032
Meaning:

Basic unit: Unit was at one of the safety limit switches during operation. Emergency stop not pressed. Movements blocked.

Reason, Cause:

- Safety switch strips S80, S90 at foot end or S81, S91 at head end on support strut for table frame (collision protection between spotfilm device - table strut) actuated?
- I. I. contact safety device safety switch S301 actuated?
- Spotfilm device safety switch strip (collision protection on patient arm with tomo rod) actuated?
- External safety circuit (ceiling photo-sensitive cell, door contact, step plate) open, X54 BUC jumper open?
- A unit movement is at the safety limit switch (S150 tilt drive, S140 table lift, S160 and S161 table longitudinal).
- Temperature on transformer too high > 105°? Check using SSW/ Monitoring/ Monitoring Status: M1 T1 thermal switch.

- SW-controlled BUC safety relays, K6, K7, deenergized? Reason: A movement took place without control or the potentiometer is defective. Watch for subsequent errors!
- Chain break monitor for table lift responded, a microswitch, S6 - S9, actuated.
- Temperature for table longitudinal drive too high? Switch S169 responded.

Action:

- Correct cause for possible collision.
- Check the mechanical position of the movement to the electrically sensed position (potentiometer). SSW Diagnostic/ Tests/ Monitoring/ Monitoring: Unit position.
- Using the SSW/ Diagnostic/ Tests/ Movement tests with Service buttons, move the drive out of the safety circuit. New potentiometer adjustment, possibly replace potentiometer (see the potentiometer Help text).
.

nord200870, у Вас, скорее всего, нажата красная кнопка на пульте или на столе, проверьте, отжимается ли вращением кнопки по часовой.


Сообщение отредактировал omt-74 - Вторник, 31.Мар.2020, 18:11

nord200870Дата: Вторник, 31.Мар.2020, 23:13 | Сообщение # 26
Стажер
У вас сообщений: 8
медтехник
OFFлайн
Российская Федерация

южно-сахалинск
omt-74, кнопки проверили по несколько раз. Первопричина, как сказал доктор, был скрежет при перемещении стола.
Мне бы сервисную инструкцию посмотреть как исправить.

NLvovichДата: Понедельник, 13.Апр.2020, 14:35 | Сообщение # 27
Стажер
У вас сообщений: 6
инженер
OFFлайн
Российская Федерация

Южно-Сахалинск
Приветствую всё сообщество.
Дополнение к предыдущему посту. Ситуация изменилась. Ошибку 555/032 устранили. Причина была в неисправном потенциометре R111, на поперечное движение деки стола. Лечилось заменой с последующей подстройкой. При сдаче аппарата выявилась ещё одна неисправность. Опять ошибка 555 /032, но причина другая: при повороте стола в вертикальное положение, сработал микрик ограничения поворота. На пульте угол поворота показывает +99 градусов. Заменил потенциометр, сделал ревизию разъёма xp151 (ненадёжный контакт, скакали показания угла поворота при прикосновении к разъёму). Теперь не могу настроить потенциометр. Пытался поймать положение от +/- 10 градусов от фактического угла. Стабильно вылазит ошибка 160 /032. После сброса ошибки, при попытке повернуть стол сообщение 141/032 о блокировке движения после столкновения.
Кто-нибудь знает: блокируется ли на Iconos R200, в сервисе, движение стола после срабатывания микрика и можно ли сбросить блокировку не входя в сервис (пароль отсутствует).

lavinaДата: Воскресенье, 16.Янв.2022, 13:57 | Сообщение # 28
Заглянувший
У вас сообщений: 1
Запорізька область
OFFлайн
Украина

Запорожье
Добрый день!
Подскажите, пожалуйста, если кто сталкивался. При загрузке выскакивает ошибка 547/032, которая сбрасывается и до повторной загрузки не появляется.
И появляется ошибка 131/032, которая появляется при касании к любой кнопке движения стола, при этом всё ездит и работает, все крайние точки отрабатываются, изображение получается. Ошибка сбрасывается и можно увидеть градусы на столе, до нажатия на любое движение.
В тех. документации таких ошибок не нашли. Проверили все потенциометры, лишь два дают напряжение 9,8 вольт.

olegpДата: Суббота, 19.Фев.2022, 21:44 | Сообщение # 29
Участник
У вас сообщений: 205
Инженер
OFFлайн
Российская Федерация

Набережные Челны
lavina, Вы в шкафу генератора ничего не переключали?!
На R200 rод E131/032 выдаётся, когда переключатель S500 оставлен в положении "Сервис".

Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » Ап-т рентгеновский диагност. Axiom Iconos R200 ф.Siemens (Проблемы и их решения)
  • Страница 1 из 1
  • 1
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Программа eFilm[Serg88 (28.Мар.2024)]
2. УЗИ Mylab 50 ф.ESAOTE...[valentin17 (28.Мар.2024)]
3. Источник света (освет...[РемБаза (28.Мар.2024)]
4. Анализатор биохимичес...[Crossword (27.Мар.2024)]
5. Стерилизатор паровой ...[homen (27.Мар.2024)]
6. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
7. Стерилизаторы паровые...[bektyish (27.Мар.2024)]
8. Анализатор биохимичес...[ЮраВо (27.Мар.2024)]
9. Микроэлектромотор NLX...[Alex_VVO (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. BBraun Perfusor Compa...[14.Мар.2024]
3. Сервисный мануал пере...[07.Мар.2024]
4. Hitachi Noblus TECHNI...[07.Мар.2024]
5. Руководство Пользоват...[06.Мар.2024]
6. Spirometry PC Softwar...[05.Мар.2024]
7. Программа MedXImage д...[21.Фев.2024]
8. ПО MedXImage для авто...[21.Фев.2024]
9. GE MAMO COM Soft[05.Фев.2024]
10. Asian software[05.Фев.2024]
1. Биггиз123[28.Мар.2024]
2. RestorG[28.Мар.2024]
3. vmpprogr[28.Мар.2024]
4. semen81[28.Мар.2024]
5. kostushka[27.Мар.2024]
6. Avames[27.Мар.2024]
7. vyugov[27.Мар.2024]
8. avch[27.Мар.2024]
9. Ivpol[26.Мар.2024]
10. setmydream[26.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
