Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » Рентген Сторенс-П 2002г.в. (Не горит лампа калиматора!)
Рентген Сторенс-П 2002г.в.
TexnikimsДата: Пятница, 06.Сен.2013, 18:37 | Сообщение # 1
У вас сообщений: 549
Сервисный Инженер
OFFлайн
Российская Федерация

МО Люберцы
Здравствуйте коллеги! столкнулся с такой проблемой-не горит лампа в калиматоре,разобрал его снял и прозвонил лампу-она рабочая.Визуальный осмотр выявил сгоревшее сопротивление,зуммером на тестере звонится а Омы не показывает,корпус сопротивления керамический-явно кем то уже поменянный т.е не родной.На нем нет ни каких данных что бы подобрать аналог.Инженер который его туда поставил не помнит номинальных данных,из этого вопрос-какие его номинальные данные??? Просьба ссылки на эл.схемы не давать так как в них ничего не понимаю...Прошу сильно не пинать,рентгентехника не мой конек...

Всем спасибо!!!

medplusДата: Пятница, 06.Сен.2013, 18:57 | Сообщение # 2
Техник
У вас сообщений: 302
специалист
OFFлайн
Российская Федерация

Орёл
Что за лампа,на сколько вольт и мощность её?

Сообщение отредактировал medplus - Пятница, 06.Сен.2013, 19:01

Алекс-200Дата: Пятница, 06.Сен.2013, 20:07 | Сообщение # 3
У вас сообщений: 1195
Инженер
OFFлайн
Российская Федерация

Самара
Texnikims, судя по всему Вы углубились в схему таймера, откуда выбраться без потерь, по крайней мере нервов, нет надежды.
Рецепт примитивного метода устранения неисправности (без высшей схемной математики):
1. Отыскиваете в разъёме диафрагмы цепи переменного напряжения 20В. В столах "Сторенс" и "Сторенс-М" это контакты 18 и 22 разъёма XS1. Это источник питания лампы.
2. Подсоединяете лампу к источнику через тумблер, установленный на передней панели диафрагмы.
3. Тумблер включен - лампа горит, тумблер выключен - лампа не горит. Период замены ламп определяется дисциплиной лаборанта, который обычно забывает лампу выключать.

TexnikimsДата: Пятница, 06.Сен.2013, 20:16 | Сообщение # 4
У вас сообщений: 549
Сервисный Инженер
OFFлайн
Российская Федерация

МО Люберцы
Алекс-200,
Цитата (medplus)
Что за лампа,на сколько вольт и мощность её?


К сожалению на лампе тоже не возможно определить номинал-параметры не читаемые!

Алекс-200, Возможно и так! слишком уж какая то не понятная схема с эл.магнитом,инженер который поставил сопротивление сказал что проблема только в нем.Но номинал не помнит!!! попробую выложить фото....

Алекс-200Дата: Суббота, 07.Сен.2013, 09:19 | Сообщение # 5
У вас сообщений: 1195
Инженер
OFFлайн
Российская Федерация

Самара
Texnikims, Вы, к сожалению, не указали тип диафрагмы. Без этой информации все разговоры о лампе и номинале резистора беспредметны.
Стол снимков "Сторенс" имел безобразно большое количество модификаций, поэтому определять рабочее напряжение лампы следует измерением напряжения источника питания.

TexnikimsДата: Суббота, 07.Сен.2013, 10:36 | Сообщение # 6
У вас сообщений: 549
Сервисный Инженер
OFFлайн
Российская Федерация

МО Люберцы
Алекс-200, а что такое диафрагма? И где написан тип диафрагмы?

TexnikimsДата: Суббота, 07.Сен.2013, 18:22 | Сообщение # 7
У вас сообщений: 549
Сервисный Инженер
OFFлайн
Российская Федерация

МО Люберцы

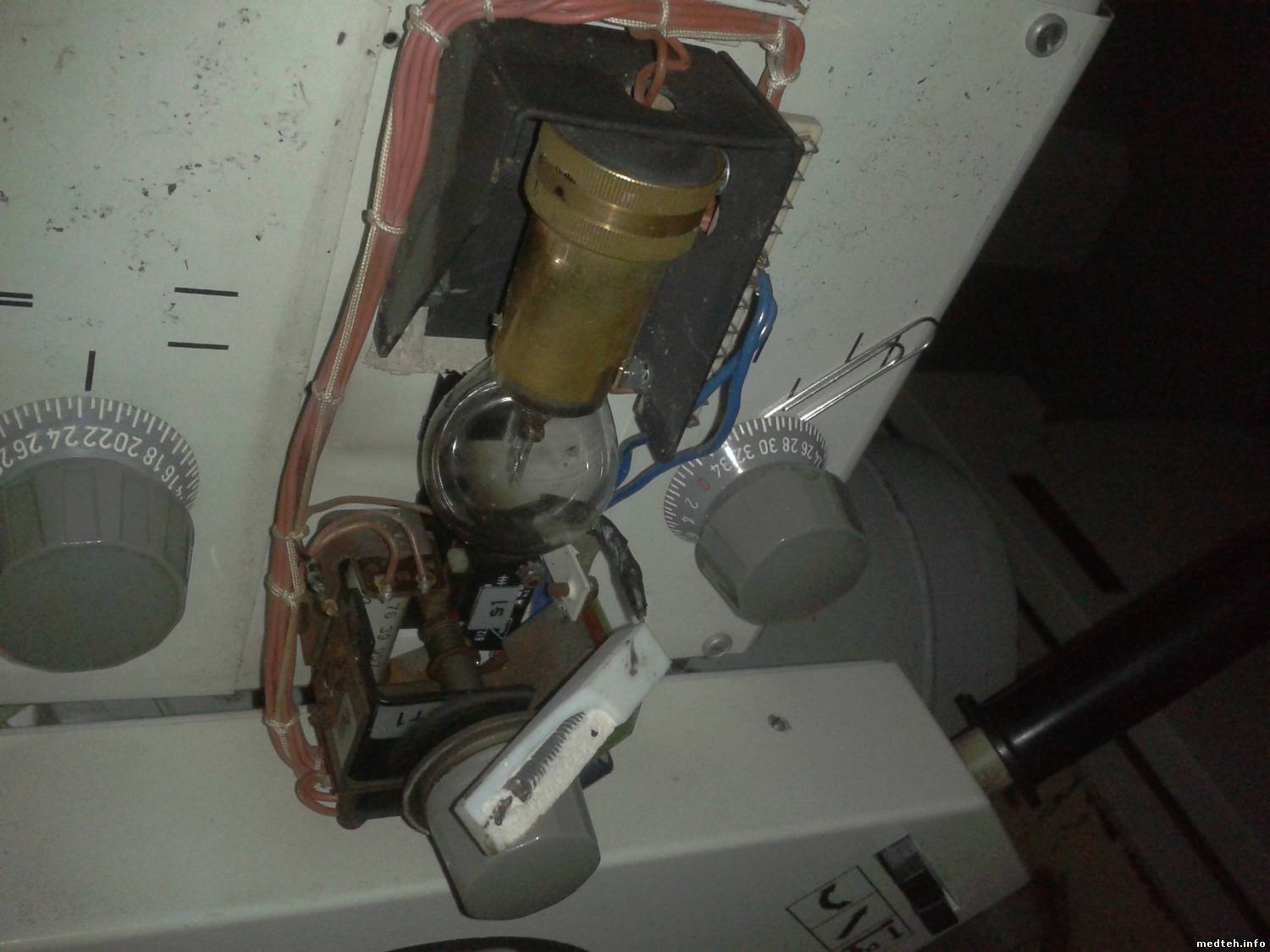

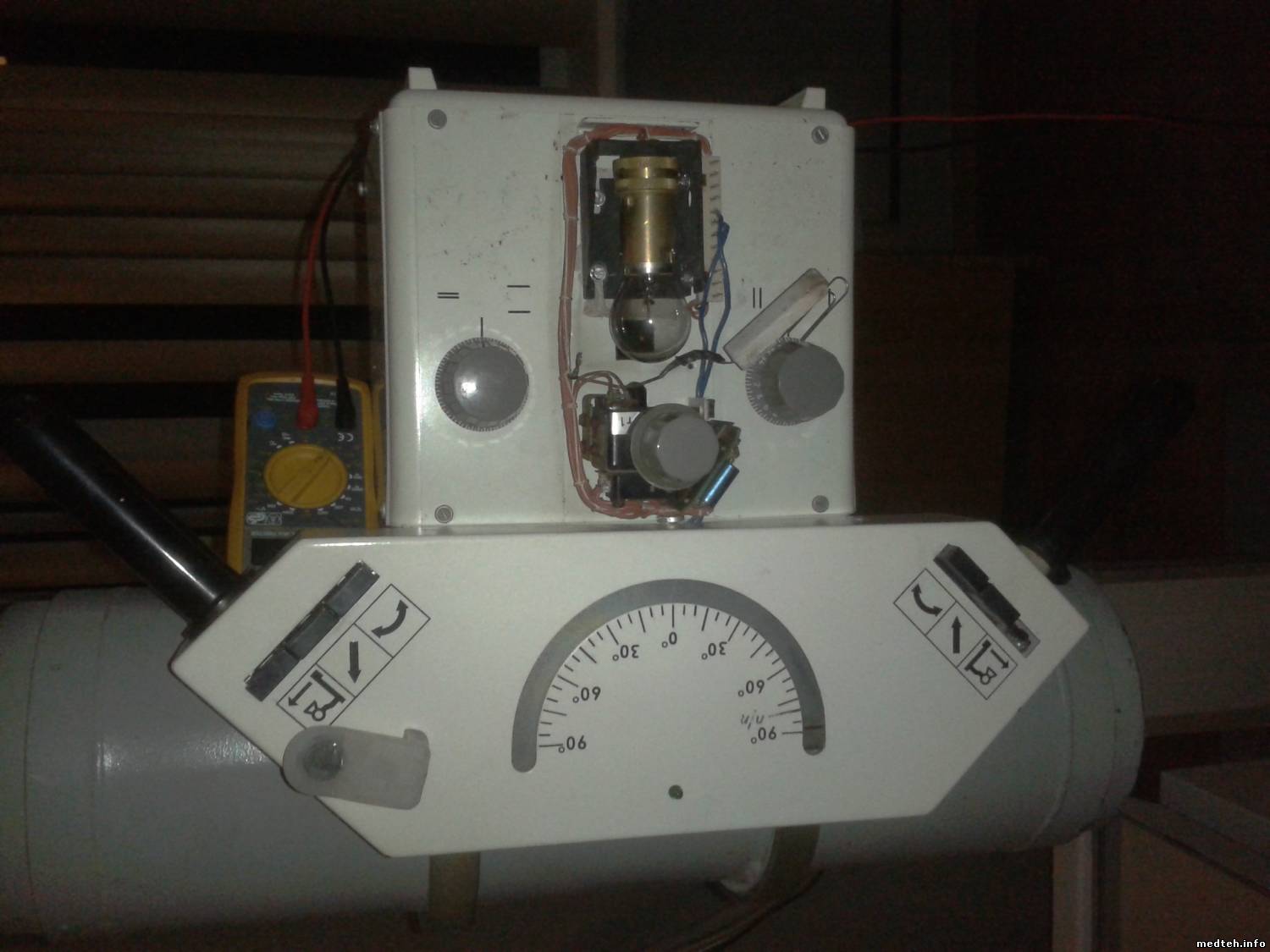

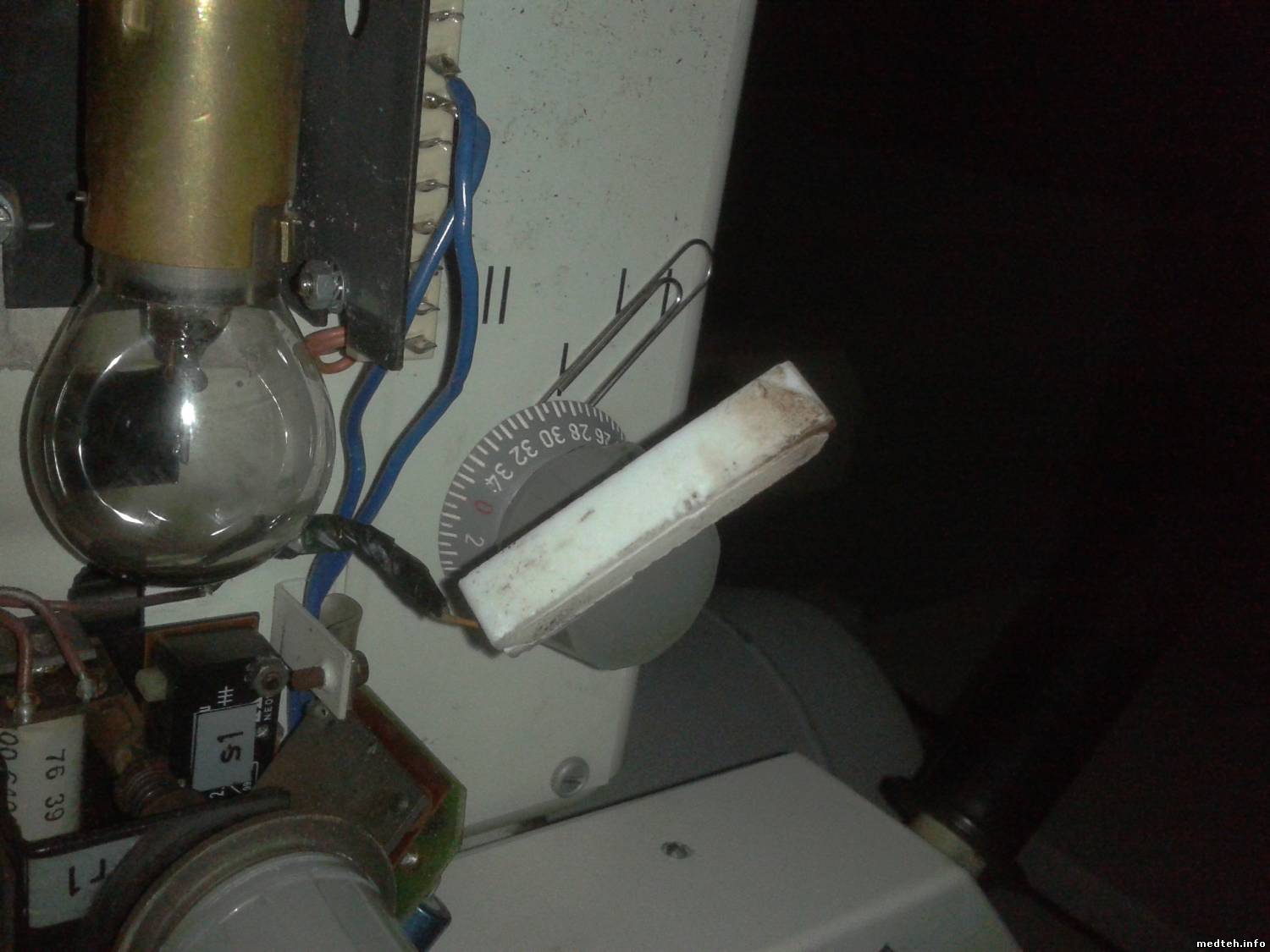

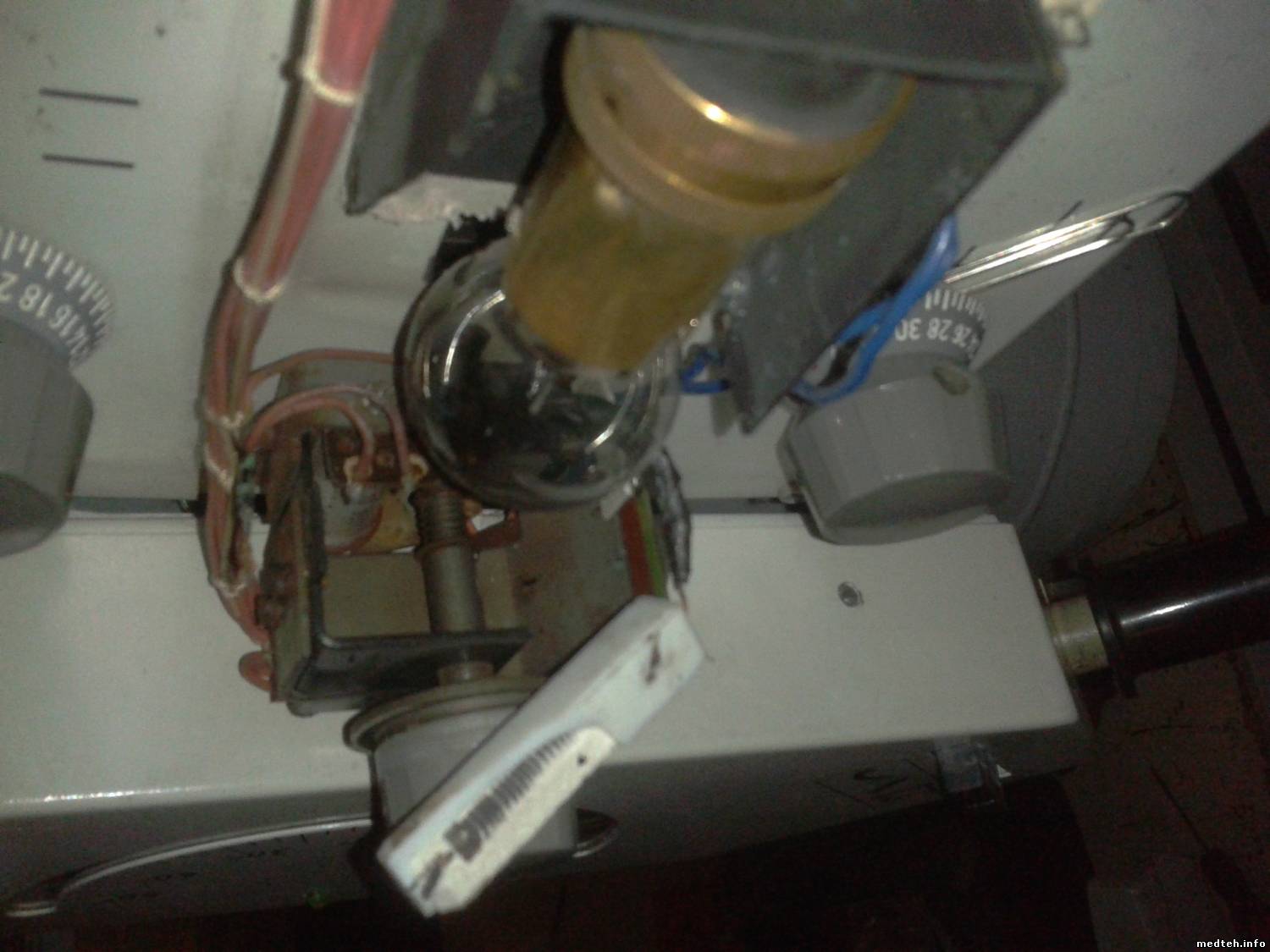

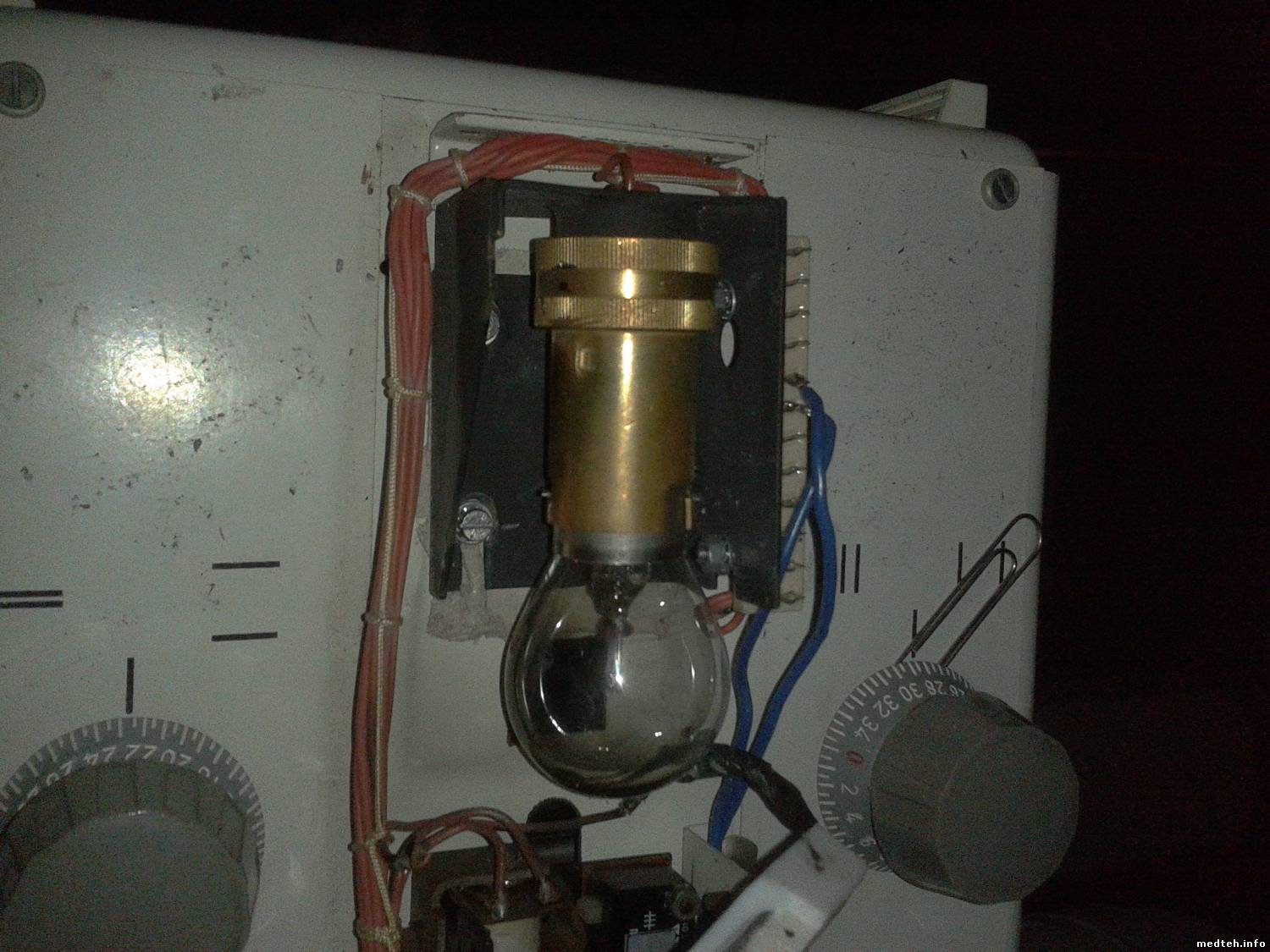

Может фото что то прояснит
9277505.jpg (100.6 Kb) · 3706599.jpg (181.3 Kb) · 3764615.jpg (109.0 Kb) · 5026062.jpg (117.3 Kb) · 1712684.jpg (108.5 Kb)

Алекс-200Дата: Суббота, 07.Сен.2013, 20:54 | Сообщение # 8
У вас сообщений: 1195
Инженер
OFFлайн
Российская Федерация

Самара
Цитата (Texnikims)
что такое диафрагма?
То, что Вы называете (по иностранному) коллиматор, в отечественной терминологии принято называть глубинной диафрагмой.
На Ваших фото приведена диафрагма, судя по конструкции патрона лампы, производства бывшей Чехословакии. Однако, с подобной схемой таймера, с размещением элементов непосредственно над лампой, не встречался.
Есть смысл поискать переменное напряжение источника в двух синих проводах.
Кстати: если лампочка перегорела, то её можно заменить на галогенную, вставленную в керамический патрон.

TexnikimsДата: Суббота, 07.Сен.2013, 22:26 | Сообщение # 9
У вас сообщений: 549
Сервисный Инженер
OFFлайн
Российская Федерация

МО Люберцы
Алекс-200, если на синих проводах есть напряжение то можно будет рассчитать номинал резистора?

Алекс-200Дата: Воскресенье, 08.Сен.2013, 16:59 | Сообщение # 10
У вас сообщений: 1195
Инженер
OFFлайн
Российская Федерация

Самара
В известных мне диафрагмах лампа светового центратора питается от источника переменного напряжения (состоит из вторичной обмотки трансформатора и предохранителя) через коммутирующий элемент таймера (контактное реле, бесконтактное реле, тиристор и пр.) БЕЗ ограничителей мощности в виде резисторов.
Резисторы, конденсаторы, транзисторы входят в схему таймера.
Задача таймера - по команде оператора (лаборанта) включить лампу центратора через коммутирующий элемент на заранее заданное время.
Поэтому, если в вопросе восстановления таймера имеются непреодолимые трудности, то смотрите пост №3, где предлагается в качестве коммутирующего элемента использовать тумблер, а в качестве таймера - лаборанта.

bvm53Дата: Воскресенье, 08.Сен.2013, 21:44 | Сообщение # 11
У вас сообщений: 374
инженер
OFFлайн
Российская Федерация

РФ
Цитата (Texnikims)
Просьба ссылки на эл.схемы не давать так как в них ничего не понимаю...

Вообще-то странный СЕРВИСНЫЙ ИНЖЕНЕР, хоть "рентгены не мой конёк".

medplusДата: Понедельник, 09.Сен.2013, 20:09 | Сообщение # 12
Техник
У вас сообщений: 302
специалист
OFFлайн
Российская Федерация

Орёл
Лампа у вас 12v 50 w.
