Добрый вечер цифровой ФМЦ НП-О «Взгляд Орла»
kloun71Дата: Воскресенье, 01.Июн.2014, 20:49 | Сообщение # 1
Завсегдатай
У вас сообщений: 223
инженер
На заявках
Российская Федерация

тула

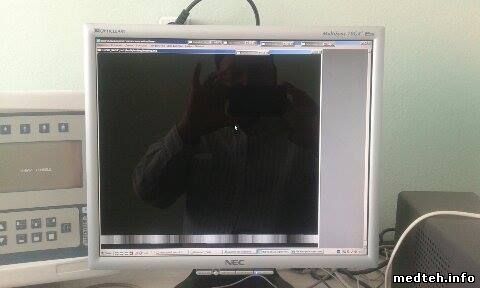

на сканирующем цифровой ФМЦ НП-О «Взгляд Орла , при попытке снимка на компьютере возникает ошибка, и кто с таким чудом сталкивался ?


Сообщение отредактировал kloun71 - Понедельник, 02.Июн.2014, 09:31

IgorGiДата: Воскресенье, 01.Июн.2014, 23:32 | Сообщение # 2
Завсегдатай
У вас сообщений: 232
инженер
На заявках
Российская Федерация

Пятигорск
Как правильно называется аппарат? Картинки очень напоминают "Сибирь-Н".

AlexiumДата: Понедельник, 02.Июн.2014, 00:06 | Сообщение # 3
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата kloun71 ()
на сканирующем флюорографе "Орлиный глаз"

Цитата IgorGi ()
Как правильно называется аппарат?

Думаю Взгляд орла - http://www.nauchpribor.ru/new/?action=page&id=51
тема - http://www.medteh.info/forum/25-3678-0

IgorGiДата: Понедельник, 02.Июн.2014, 00:20 | Сообщение # 4
Завсегдатай
У вас сообщений: 232
инженер
На заявках
Российская Федерация

Пятигорск
Если это "Сибирь", следует проверить, перемещается ли колонна с консоли лаборанта. Если не перемещается - проверить связь компьютера с кабиной. Перемещается - смотреть платы управления генератором и генератор (судя по картинкам, генератор обесточен). Следует проверить плату питания для БУ генератора, часто "отпадают" выводы транзисторов КТ816,817.
В папке программы есть DOS программы для проверки и настройки связи, переключения режимов. Расшифровка кода неисправности на 2-м фото - звонить в сервис г.Орел. Дадут точную расшифровку неисправности и предполагаемую локализацию.

kloun71Дата: Понедельник, 02.Июн.2014, 09:28 | Сообщение # 5
Завсегдатай
У вас сообщений: 223
инженер
На заявках
Российская Федерация

тула
спасибо огромное, аппарат "Взгляд орла" , прошу прощения что не так указал название )

M-IshevskДата: Понедельник, 09.Фев.2015, 08:13 | Сообщение # 6
Завсегдатай
У вас сообщений: 253
рентгентехник
На заявках
Российская Федерация

Ижевск
Напишу сюда же - имеется аппарат НП-О "Взгляд Орла" 2007 г.в.

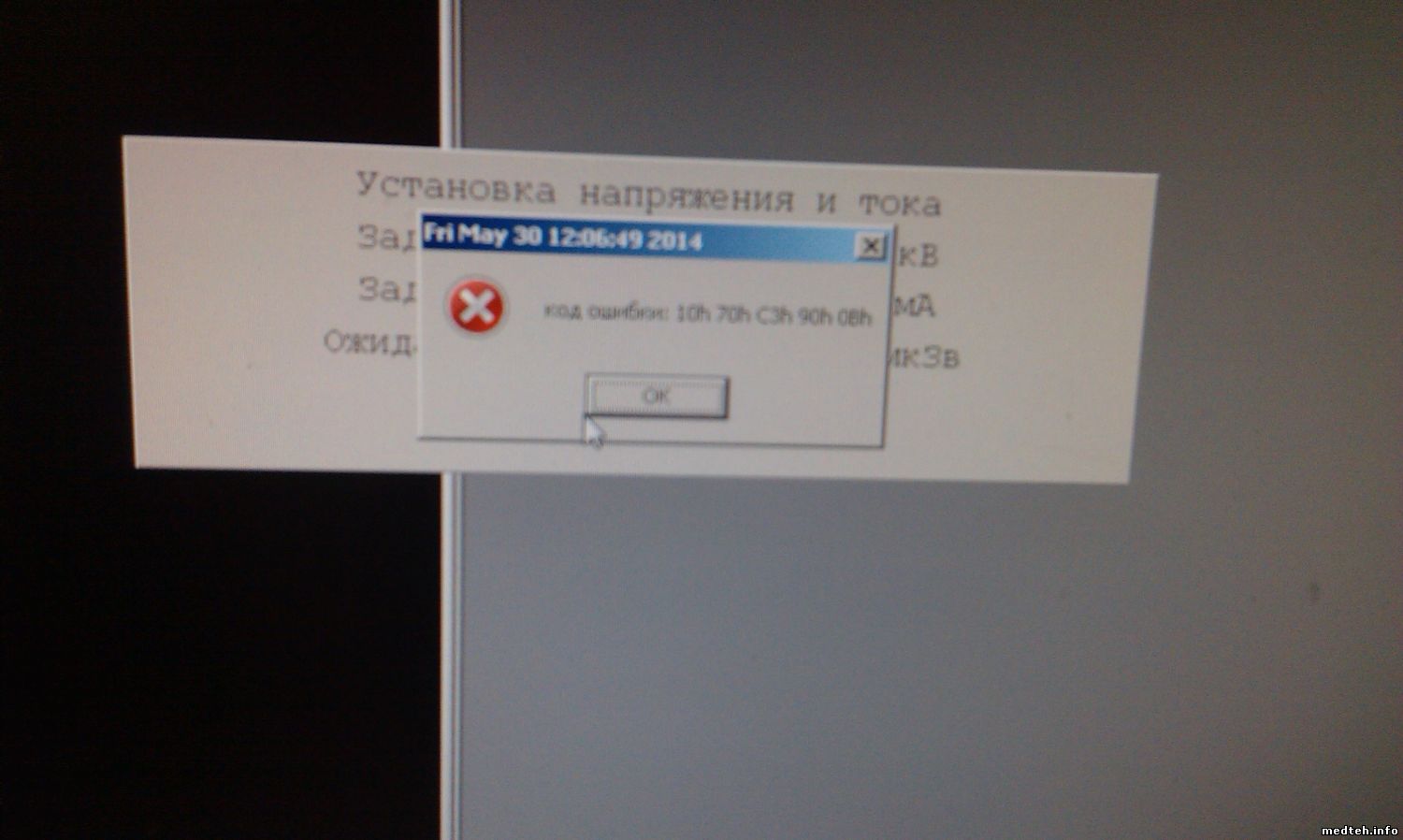

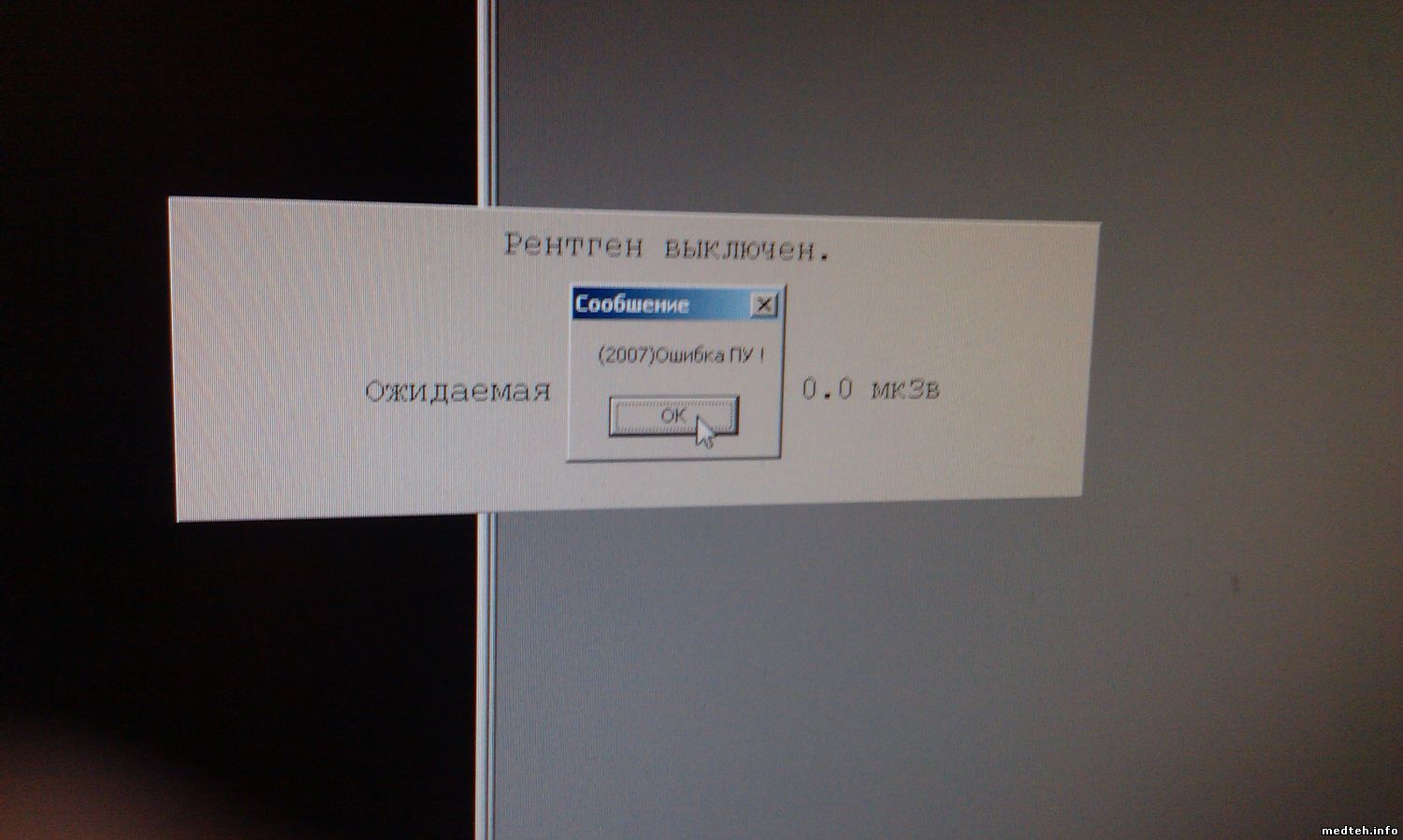

Жалобы персонала - не проходит снимок, код ошибки 10h75h00h40h01h.
При выезде оказалось, что снимок периодически проходит - но при этом существенно занижается анодный ток - вместо 10 мА установленных программа показывает по факту 2 мА. При этом снимок приходит - но фон неравномерный, имееются яркие полосы - похоже на в/в-пробои. Снимок выдрать не смог, т.к. с этим чудом не знаком совсем. Может кто сможет расшифровку ошибок подкинуть или еще какой сервисной инфой поделиться.

LongДата: Среда, 10.Фев.2016, 10:38 | Сообщение # 7
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск
Здравствуйте коллеги.

То же сейчас разбираемся с этим аппаратом. Имеем практически полный комплект документов, но нигде не можем найти сервисную документацию на генератор GXR-32 (в комплекте есть только пользовательский вариант). Знаем что это мануал около 200 страниц на английском. Кое как удалось выдрать у Орла несколько сканов главы 5.3. Везде в интернете только документация с комплектного диска. Может есть у кого сервисный мануал на GXR-32?

RomualdДата: Среда, 10.Фев.2016, 11:10 | Сообщение # 8
Техник
У вас сообщений: 400
ремонт медоборудования
На заявках
Российская Федерация

Липецк
есть руководство по эксплуатации

...пусть спасёт лишь того, кого можно спасти...

LongДата: Среда, 10.Фев.2016, 11:45 | Сообщение # 9
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск
Romuald,
Спасибо, но как я уже писал - вся документация что шла в комплекте имеется (версия диска от 06-2012), интересует именно сервисная на блок GXR (пользовательская на него тоже есть).


Сообщение отредактировал Long - Среда, 10.Фев.2016, 11:47

bvm53Дата: Среда, 10.Фев.2016, 20:30 | Сообщение # 10
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Цитата M-Ishevsk ()
расшифровку ошибок подкинуть или еще какой сервисной инфой поделиться.

Документация есть, но там очень много. Для начала попробуй сделать калибровку.
3932448.doc(54Kb) · ____.pdf(966Kb)

LongДата: Среда, 10.Фев.2016, 23:02 | Сообщение # 11
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск
bvm53,

Уже пробовали. Висит на первом шаге, на этапе подготовки к экспозиции. По инструкции вся калибровка в полностью автоматическом режиме должна занять минут 20, но за 15 он так и смог "подготовить" экспозицию. Полазили по сервисному меню пульта, диагностика питающих напряжений выдаёт ошибку напряжения на роторе, а диагностика через X-ray выдаёт ошибку блока микропроцессора.


Сообщение отредактировал Long - Среда, 10.Фев.2016, 23:13

ViktorVSДата: Четверг, 11.Фев.2016, 06:37 | Сообщение # 12
Стажер
У вас сообщений: 21
Инженер по ремонту
На заявках
Российская Федерация

Россия
M-Ishevsk,
В аппаратах с питающим устройством производства завода “Научприбор” 10h75h00h40h01h эта ошибка указывает на ВВ пробой, слабое место их генераторного – конденсаторы их часто пробивает.


Сообщение отредактировал ViktorVS - Четверг, 11.Фев.2016, 06:46

bvm53Дата: Четверг, 11.Фев.2016, 15:21 | Сообщение # 13
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Long, К сожалению я очень давно занимался орловскими флюорографами, у нас не было таких генераторов и калибровка видимо шла по другому

LongДата: Четверг, 11.Фев.2016, 20:43 | Сообщение # 14
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск
bvm53,

У нас то же единственный такой аппарат на всю область. Просто насколько я тут накопал, существуют разные комплектации, в документации что шла с аппаратом схемы на РПУ их собственного производства, а у нас южнокорейский.

bvm53Дата: Четверг, 11.Фев.2016, 22:22 | Сообщение # 15
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Long, А инструкция по программам тестирования такая же или нет?

LongДата: Пятница, 12.Фев.2016, 08:37 | Сообщение # 16
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск
bvm53,

Да, за исключением мелких нюансов, типа названия программы X-ray, а не Тест УРПС.

bvm53Дата: Пятница, 12.Фев.2016, 12:39 | Сообщение # 17
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Long, То есть ты доходишь до режима "работа", задаёшь параметры снимка, нажимаешь "подготовка", он показывает зелёное окно с параметрами, нажимаешь enter и кнопку включения высокого, а аппарат больше не реагирует, стоит и ждёт?

LongДата: Пятница, 12.Фев.2016, 19:02 | Сообщение # 18
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск
bvm53,

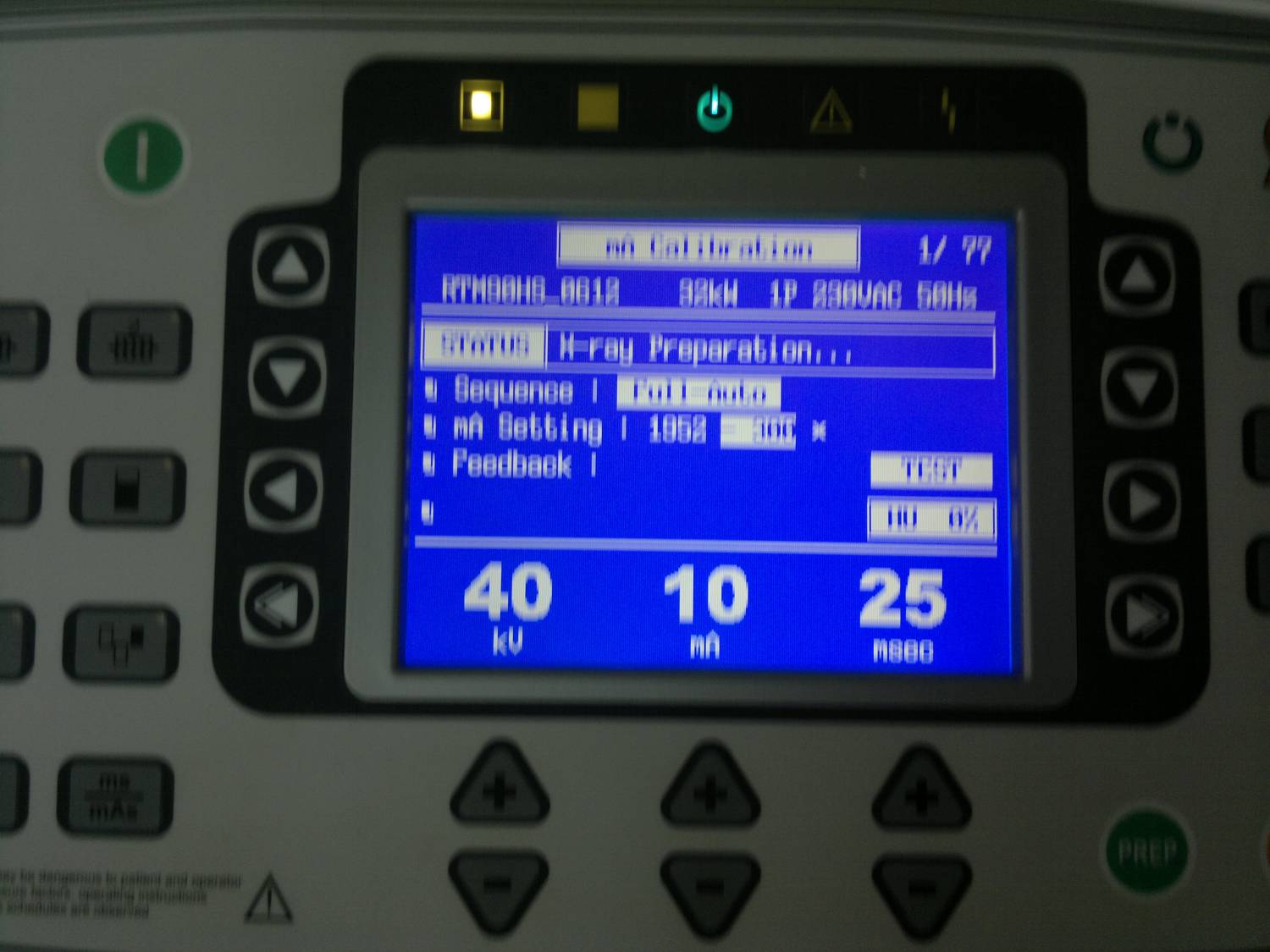

Запускаю полностью автоматическом калибровку с пульта, жму старт и всё висит на этом этапе.

LongДата: Пятница, 12.Фев.2016, 19:08 | Сообщение # 19
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск

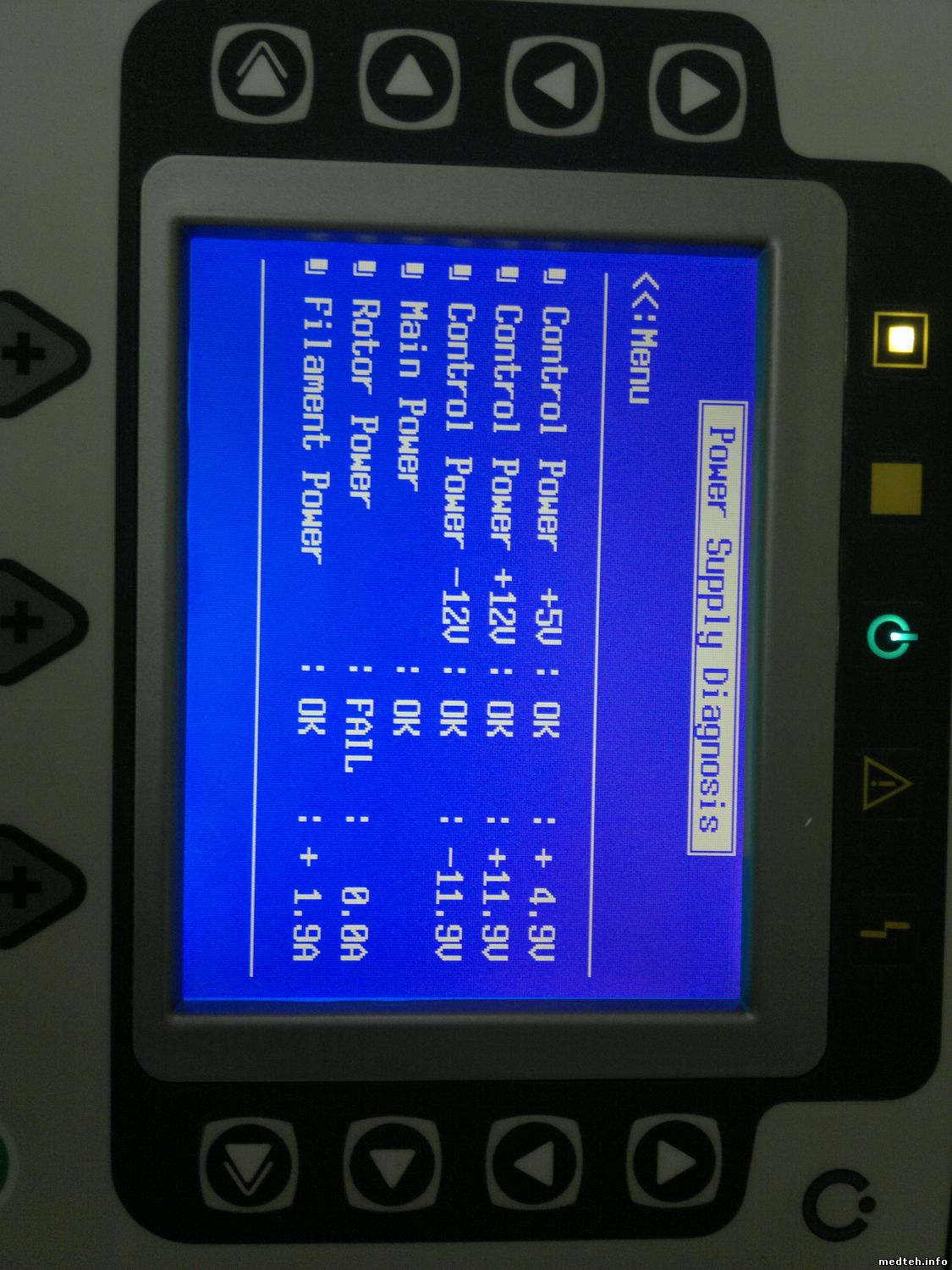

При тестировании диагностикой пульта выдаёт ошибку питания ротора.

LongДата: Пятница, 12.Фев.2016, 19:10 | Сообщение # 20
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск
А тест через X-ray (УРПС) - проблему с блоком микропроцессора.


Сообщение отредактировал Long - Пятница, 12.Фев.2016, 19:12

bvm53Дата: Пятница, 12.Фев.2016, 22:08 | Сообщение # 21
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Long, У нас были другие аппараты. Пульта совсем не было, всё через комп. Калибровка вручную, как описано. Кстати сначала тестируешь каналы связи (у тебя похоже нет связи с БМ) Потом вручную задавали параметры и подбирали код тока накала до совпадения заданного и полученного тока анода.

medteh45Дата: Пятница, 11.Мар.2016, 07:27 | Сообщение # 22
Стажер
У вас сообщений: 11
Инженер
На заявках
Российская Федерация

Курган
Здравствуйте, уважаемые!
Коллеги, подскажите, как на приборе ФМЦ НП-О 2004 г.в. решить проблему засветки части снимка?

ViktorVSДата: Пятница, 11.Мар.2016, 17:00 | Сообщение # 23
Стажер
У вас сообщений: 21
Инженер по ремонту
На заявках
Российская Федерация

Россия
medteh45, Нужно смотреть как настроены пластины коллиматора, зазор между ними и их положение, если аппарат сканирующий

Сообщение отредактировал ViktorVS - Пятница, 11.Мар.2016, 17:15

medteh45Дата: Понедельник, 14.Мар.2016, 07:00 | Сообщение # 24
Стажер
У вас сообщений: 11
Инженер
На заявках
Российская Федерация

Курган
ViktorVS, спасибо за ответ! Регулировку пластин проводили, лазер между ними проходит на приемник, но снимок не сильно улучшился.

PulsareДата: Понедельник, 14.Мар.2016, 11:46 | Сообщение # 25
Стажер
У вас сообщений: 20
Инженер по ремонту и ТО
На заявках
Российская Федерация

Вологда
medteh45, если Вы трогали шторки, то Вам нужно проверить загрузку МИК рентгеновским излучением. Для этого заходите в программу "Контроля....", далее вкладка "Нормировочный снимок" или ""Пробный снимок", делаем снимок, жмем мышью на верхнюю планку снимка и получаем график загруженности. Двигая бегунок вдоль всего графика, убеждаемся что значения загружености д.б. в пределах 4000-6000 на всей площади равномерно.

medteh45Дата: Понедельник, 14.Мар.2016, 11:56 | Сообщение # 26
Стажер
У вас сообщений: 11
Инженер
На заявках
Российская Федерация

Курган
Pulsare, ясно, спасибо!

kloun71Дата: Вторник, 12.Апр.2016, 18:54 | Сообщение # 27
Завсегдатай
У вас сообщений: 223
инженер
На заявках
Российская Федерация

тула
доброе время суток, не подскажите на аппарате появились горизонтальные полосы, с чем может быть связанно

Lesley85Дата: Среда, 20.Апр.2016, 10:08 | Сообщение # 28
Завсегдатай
У вас сообщений: 125
Инженер
На заявках
Российская Федерация

Nameless
попробуйте снять шторки коллиматора и провести экспозицию. если тот же самый артефакт, значит проблема в трубке. у светлановских трубок это беда, сервисник с орла сказал, так называемое биение анода, решается заменой трубки. у нас в поликлинике три трубки с таким эффектом поменяли по гарантии за год.

Lesley85Дата: Среда, 20.Апр.2016, 10:11 | Сообщение # 29
Завсегдатай
У вас сообщений: 125
Инженер
На заявках
Российская Федерация

Nameless
если без шторок нормально, тогда нужно настраивать ширину коллимационной щели, она должна быть толщиной с два лезвия бритвы "нева".

damisureДата: Вторник, 12.Сен.2017, 11:39 | Сообщение # 30
Стажер
У вас сообщений: 9
инженер
На заявках
Остров Святой Елены

Elensk
Добрый день

Прошу помочь с диагностикой.

Колонна с трубкой перемещается нормально, проходит весь свой путь.

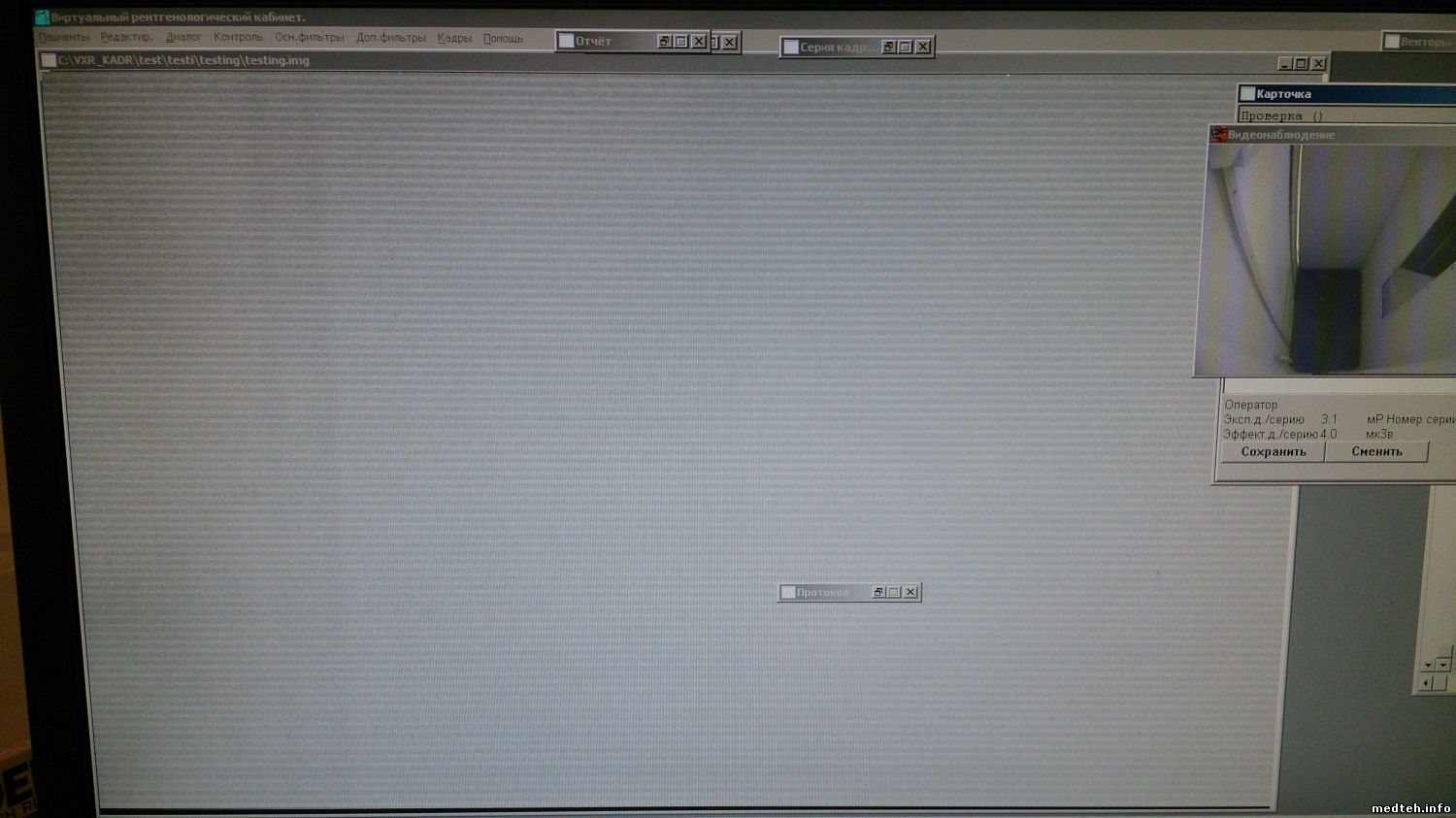

Но рентген подаётся только на доли секунды, т.е снимок получается узкая полоса снизу и остальная часть пустая, черное поле.

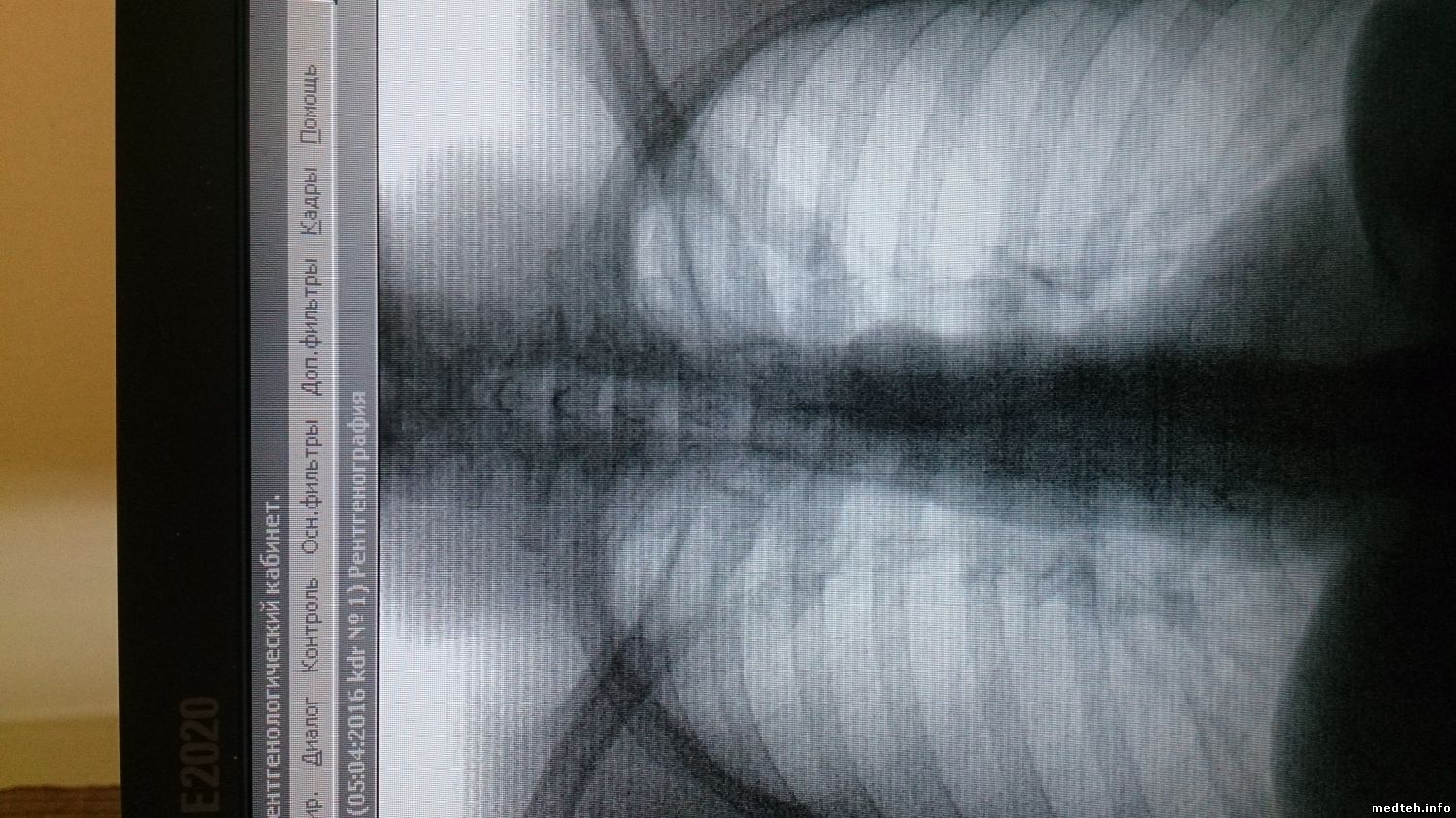

Прилагаю фото одного снимка. /Извиняюсь за качество/

Пообщались с производителем и они прислали схему платы управления. Но она оказалось не той, не та серия.
Потом получилось так, что мы отказались от их сервисного обслуживания. И после этого они больше не отвечают на запросы.

LongДата: Вторник, 12.Сен.2017, 11:51 | Сообщение # 31
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск
Добрый день.

Если я правильно понял, "рентген подаётся", имеется ввиду свист высокого начинается и почти сразу обрывается, а колона идёт дальше? Или свист идёт всё время движения колоны, просто на снимках чёрная полоса?

Пришли фото стойки с электроникой, легче будет понять какая у вас модификация. Можешь покопаться здесь в хранилище, есть несколько вариантов схем, я нашёл на два из трёх своих аппаратов.

damisureДата: Вторник, 12.Сен.2017, 14:49 | Сообщение # 32
Стажер
У вас сообщений: 9
инженер
На заявках
Остров Святой Елены

Elensk
Цитата Long ()
свист высокого начинается и почти сразу обрывается, а колона идёт дальше?


Именно так!

Они /производитель/ просили сделать замеры на оптронах. Но без схемы не понятно, где какой оптрон.

Сфоткаю как только буду на месте.

Спасибо.

LongДата: Вторник, 12.Сен.2017, 14:53 | Сообщение # 33
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск
Попробуй сделать снимок в режиме без движения. Так сразу можно будет отсечь вариант с надломом кабелей.

damisureДата: Вторник, 31.Окт.2017, 06:02 | Сообщение # 34
Стажер
У вас сообщений: 9
инженер
На заявках
Остров Святой Елены

Elensk
Добрый день.

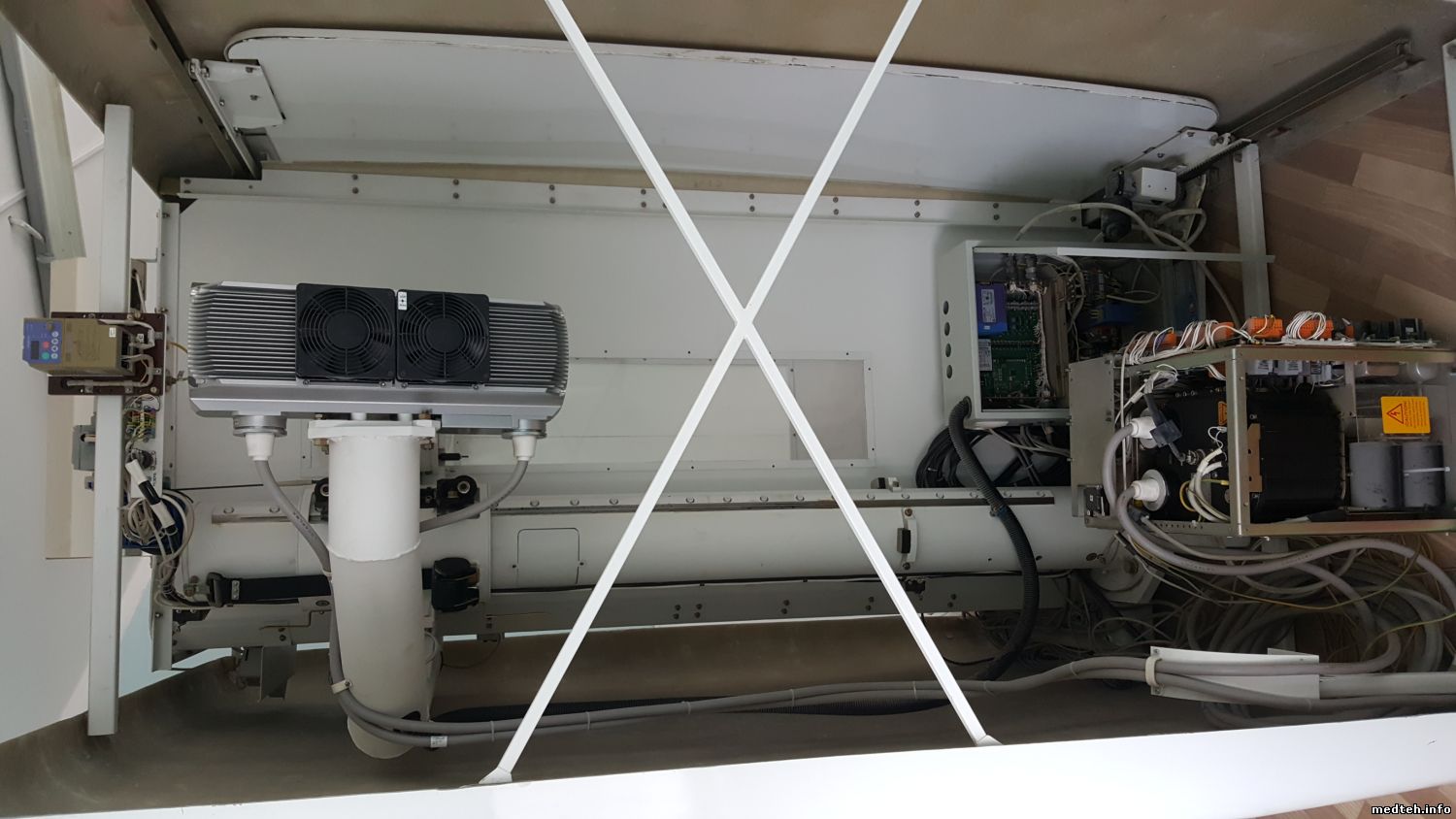

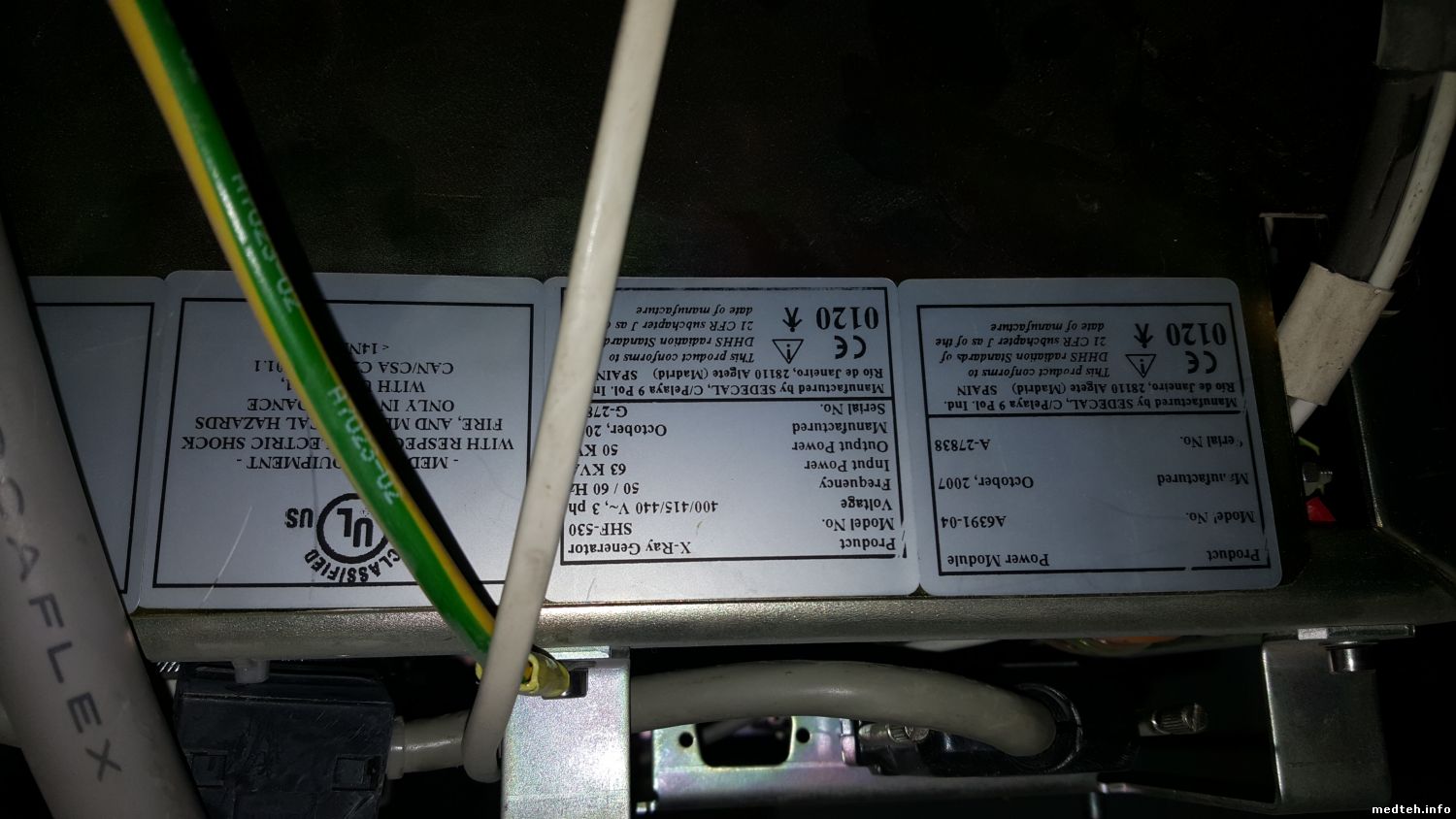

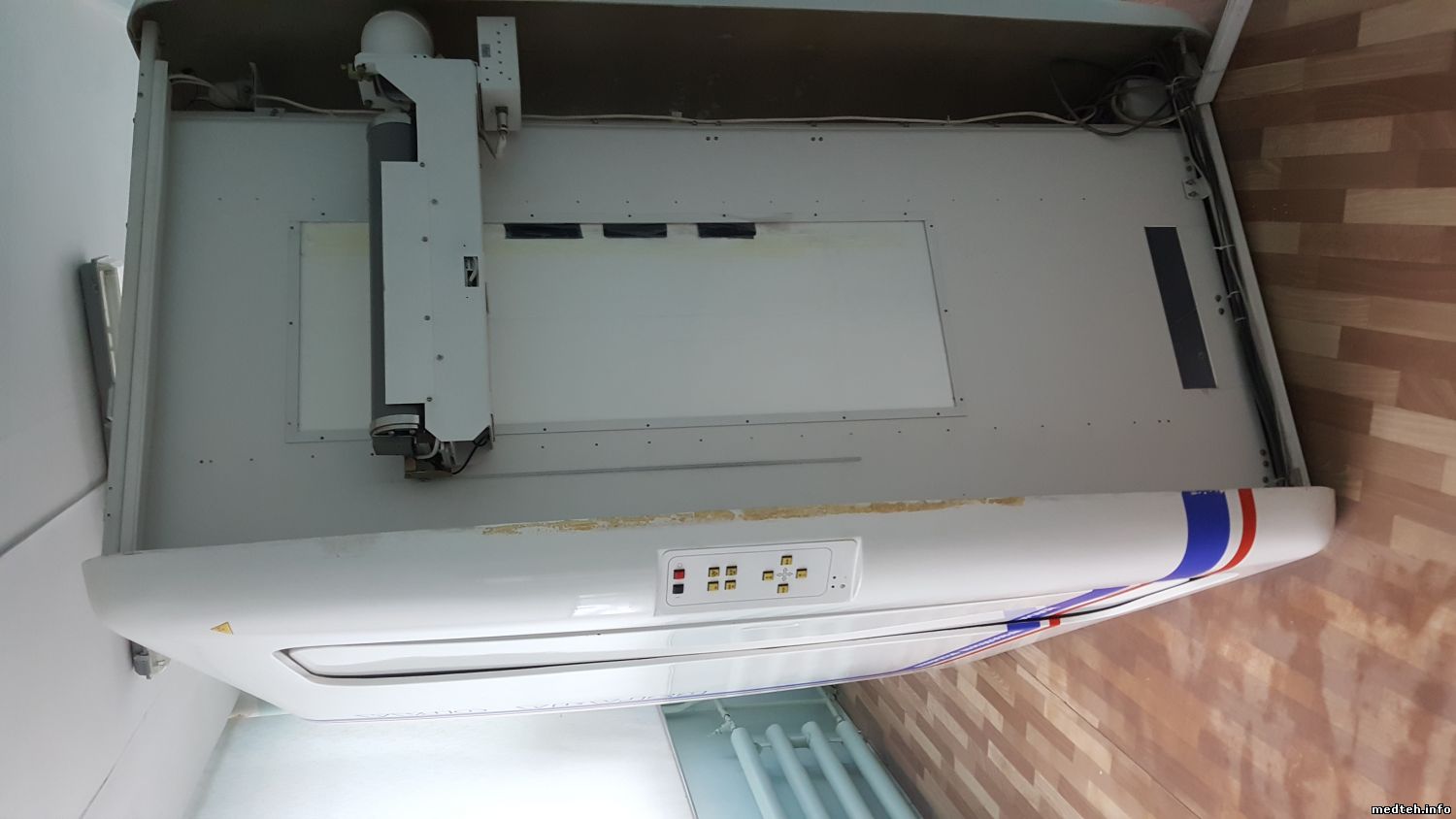

Прилагаю фото самого аппарата и генератора. По поводу схемы, я скачал то что было здесь. Но там больше схемов относящихся к аппарату "Сибирь", насколько я понял. А именно к "Взгляду Орла" не нашёл схем. Есть ли у них точки совпадения?
Не могли бы вы дать уточнение по поводу снимка в режиме без движения?

LongДата: Вторник, 31.Окт.2017, 07:17 | Сообщение # 35
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск
С таким вариантом я не сталкивался. Похоже это своеобразная переходная модель между НП-0 и современным Взглядом. Кабина уже пластиковая, но колонна трубки ещё из труб и чтобы залезть внутрь надо снимать боковую стенку. При этом сама трубка ближе к современному варианту. Питающее, судя по шильдикам, Sedecal, в принципе проблем с документацией на него быть не должно, просто надо смотреть отдельно от орловца.

Для снимка "без движения" необходимо запустить программу ВРК-Программа контроля. Там при снимке можно задать дополнительные параметры: напряжение; ток; длину снимка и пр., в том числе вариант без движения, когда снимок идёт, но колонна не двигается. Более подробно смогу расписать недели через 1,5-2, когда попаду на данный аппарат.

damisureДата: Среда, 01.Ноя.2017, 07:31 | Сообщение # 36
Стажер
У вас сообщений: 9
инженер
На заявках
Остров Святой Елены

Elensk
Пытаюсь прощупать что нибудь через программку X_RPS /Тестирование УРПС/.
Вызывают сомнение следующие ситуации:
1. В меню "Тестирование" тестирование БКУ проходит нормально. Проходит и передача и приём данных.

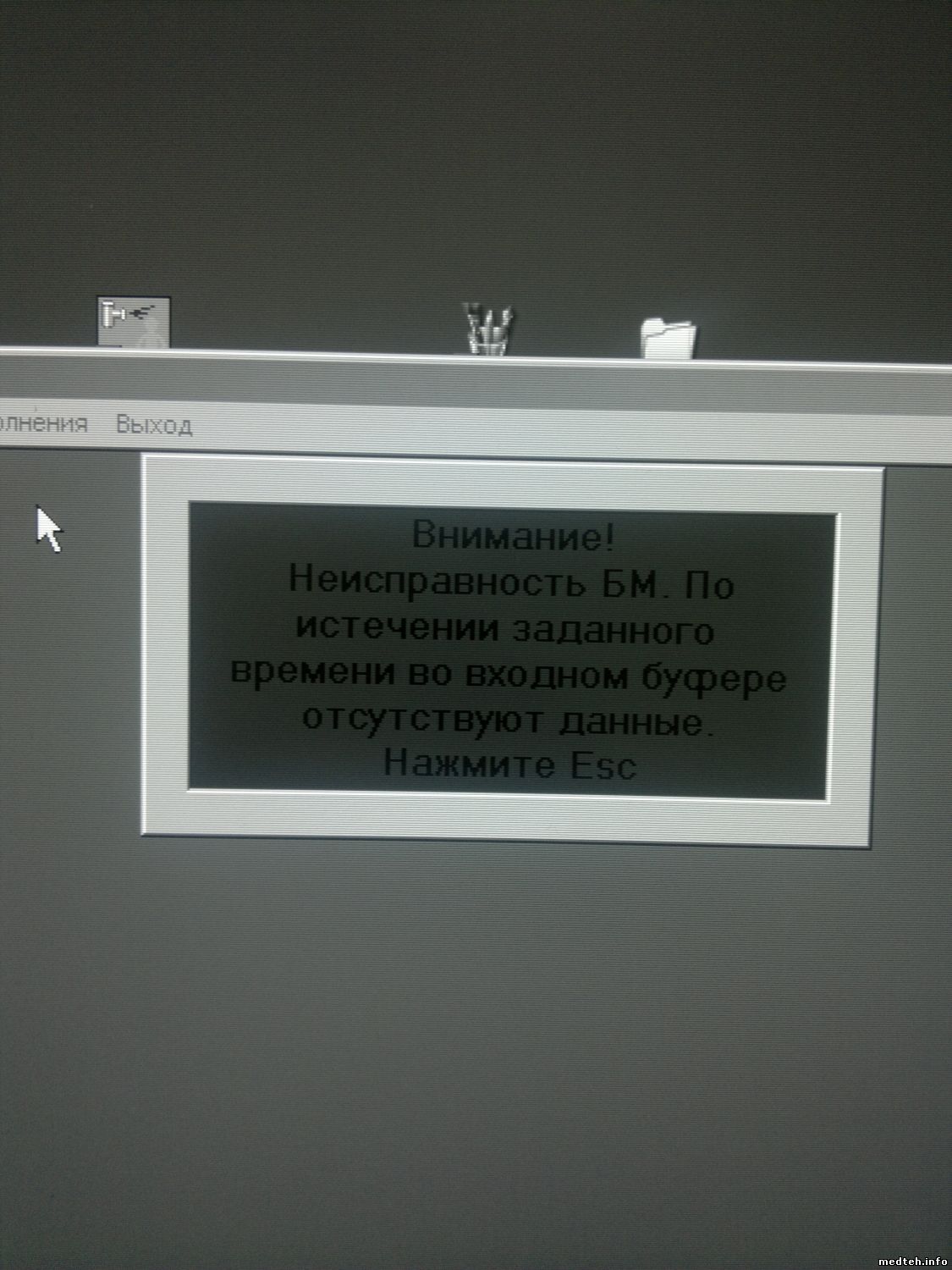

А две другие, тестирование Диспетчера и тестирование БМ не проходят! Передача данных проходит а приёма данных нет. Выдаёт сообщение "Отсутствует данные в буфере компьютера".
2. В меню "Работа" подготовка проходит нормально и выдаётся зелёное сообщение об успешном прохождении подготовки и с просьбой нажать Enter для съёмки. Но после нажатия Enter выдаётся всё тот же сообщение "Отсутствие данных в буфере и съёмка прекращается".

RomualdДата: Среда, 01.Ноя.2017, 10:06 | Сообщение # 37
Техник
У вас сообщений: 400
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Цитата Long ()
"Взгляду Орла" не нашёл схем

https://yadi.sk/d/4FZ7e61xJHcqv
кабина такая же,а питающее не знаю...


...пусть спасёт лишь того, кого можно спасти...

damisureДата: Четверг, 02.Ноя.2017, 10:17 | Сообщение # 38
Стажер
У вас сообщений: 9
инженер
На заявках
Остров Святой Елены

Elensk
Замерил осциллографом сигнал "Снимок" идущую от БКУ на генератор "Седекал". Сигнал идёт от БКУ через пульт управления "Седекал"-а. На пульте есть разъём для выносной кнопки. Туда и подаётся сигнал.
Сел осциллом на сигнал "Снимок".
Сигнал идёт длинее чем подача высокого.
Получается подача высокого прекращается намного раньше чем сам сигнал "Снимок" от БКУ...!
При этом ни на пульте "Седекал" ни на самом компе нет никакой информации об ошибках.
Нет и ничего подозрительного по работе ВВ части. Ничего не свистит и не гудит...

LongДата: Вторник, 07.Ноя.2017, 16:14 | Сообщение # 39
Участник
У вас сообщений: 82
сервисный инженер
На заявках
Российская Федерация

Ульяновск
Цитата damisure ()
Сигнал идёт длинее чем подача высокого


Вариантов два:
1. Проблема с высоковольтными кабелями, проверяется, как я уже писал, снимком "без движения", в программе "ВРК-Программа контроля", а не "X_RPS /Тестирование УРПС/".
2. Срабатывает защита в высоковольтном блоке, но это нужно ковырять уже после п.1.

damisureДата: Четверг, 30.Ноя.2017, 05:44 | Сообщение # 40
Стажер
У вас сообщений: 9
инженер
На заявках
Остров Святой Елены

Elensk
Всё оказалось гораздо проще чем казалось! У нас почти единственная модель с генератором "Седекал"! А с ним разработчики в тот момент ещё не успели сделать интерфейс по передаче уставки с программы на УРП. Так что просто нужно было ту уставку, что выдавала программа нужно было вручную ввести на пульте "Седекал". А там у нас стояла время меньше одной секунды...!
Вот и всё, проблема решилась!
dance2

Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » Добрый вечер цифровой ФМЦ НП-О «Взгляд Орла» (помогите пожалуйста с аппаратом)
Страница 1 из 11
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Биохимический анализа...[GGV49 (13.Дек.2017)]
2. ПО Esaote mylab 20[Alexmik (13.Дек.2017)]
3. MyLab 40 Поделитесь о...[Alexmik (13.Дек.2017)]
4. программное обеспечен...[GGV49 (13.Дек.2017)]
5. MElaquick 12+[МастерБаку (13.Дек.2017)]
6. Камера УФ бактерицидн...[Serov-OV (13.Дек.2017)]
7. Sirona C1\M1 пои...[МастерБаку (13.Дек.2017)]
8. Магнитная установка У...[dmb98 (13.Дек.2017)]
9. УЗИ Sonix TOUCH (Кана...[isankov (13.Дек.2017)]
1. эхвч 350-4[05.Дек.2017]
2. Проточная цитофлуорим...[29.Ноя.2017]
3. Методика поверки Mind...[29.Ноя.2017]
4. Hamilton G5 service m...[27.Ноя.2017]
5. Toshiba Xario SSA-660...[27.Ноя.2017]
6. Монитор пациента PVM-...[23.Ноя.2017]
7. Монитор пациента BSM-...[23.Ноя.2017]
8. МЭКГ-ДП-НС-01[28.Окт.2017]
9. Siemens C-arm service...[26.Окт.2017]
10. Коагулометрический ан...[24.Окт.2017]
1. Chistyakov[13.Дек.2017]
2. metalist[13.Дек.2017]
3. 7zhasik7[13.Дек.2017]
4. Stomtehs[13.Дек.2017]
5. Осадчая[13.Дек.2017]
6. Samorityanin[13.Дек.2017]
7. Reg[13.Дек.2017]
8. Lavon[13.Дек.2017]
9. Elarach[13.Дек.2017]
10. technoid[13.Дек.2017]
МастерБаку[415]
Serg74[142]
Dimitrius[123]
генаf[112]
madmac[98]
Yulana34[97]
РОМУЛ[91]
naves[84]
big[82]
rozzi70[76]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2017
